新疆维权银铜多金属矿是东天山觉罗塔格金属成矿带内位于雅满苏断裂与阿其克库都克断裂之间的一处独立中型银矿床^[1]。该矿床以地表发现孔雀石开始,之后对孔雀石北侧的磁异常进行钻探,在矽卡岩化凝灰岩(体)中发现具有工业价值的银铜多金属矿。一方面,由于银铜矿的资源紧缺,价格走势良好,维权银铜多金属矿具有较大的经济价值。另一方面,因其独特的矿床成因,维权银铜多金属矿受到了广泛关注^[2]。

在传统的“就矿找矿” 过程中,一般通过化探圈定异常,槽探揭露矿化,并结合钻探工程进行验证^[3]。随着矿产勘查走向深部,地球物理方法可以发挥更加重要的作用^[4]。2001~2014年,在维权矿区及外围已经开展了3个阶段的勘查工作,对矿床地质特征、矿床成因和控矿因素、地球物理特征等已经取得了一定的研究成果^[1,5]。因此,综合研究并建立该矿区地质—地球物理找矿模式,对外围盲矿预测以及觉罗塔格金属成矿带的找矿工作具有一定的指导意义^[6⇓-8]。

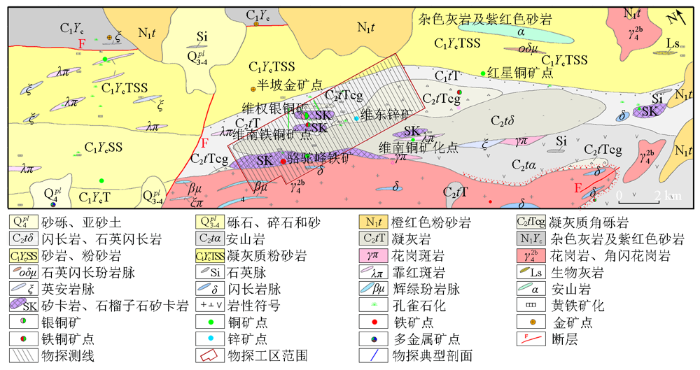

维权银多金属矿床处于雅满苏大型仰冲断裂与阿其克库都克区域性大型推覆断裂之间觉罗塔格晚古生代沟弧带,断裂构造发育,地层褶皱明显,岩石变形强烈,热接触交代变质、动力变质作用明显^[9-10]。出露地层主要是石炭系酸性凝灰岩、中酸性火山碎屑岩及灰岩、砂质糜棱岩、沉凝灰岩、火山角砾凝灰岩等。矿体赋存在于上石炭统土古土布拉克组(C₂tgt )矽卡岩化灰岩夹凝灰岩、含砾砂岩夹凝灰岩、灰岩夹砂岩层中(图1)。矿区侵入岩极为发育,主要为华力西中期花岗岩和花岗闪长岩,岩体接触带矽卡岩发育,与成矿作用关系密切。赋矿地层为中石炭统土古土布拉克组砂岩、凝灰岩和灰岩互层,属浅海相中酸性、基性火山岩、碎屑岩和碳酸盐岩等,矿体多产于岩体外接触带的矽卡岩中。

维权银铜多金属矿为矽卡岩型矿床。王龙生等^[11]研究认为:矿区内的矽卡岩有两期。早期为受区域变质作用形成的无矿矽卡岩,遍布全矿区的矽卡化带 ( 即含石榴石矽卡岩)是早期热动力蚀变的结果,它并不含矿。这种钙质矽卡岩由热水溶液交代地层内灰岩夹层和钙质砂岩而形成,受区域韧性剪切作用的影响,角岩多呈角砾状。矿化与岩体侵入后期的热液活动相关,成矿发生在晚石炭世末(297±3) Ma 。高永宝等^[12]研究认为:维权银铜多金属矿床为一个钙矽卡岩型叠加银多金属矿。在晚华力西期造山背景下,花岗岩质岩浆侵入到钙质围岩中,接触变质作用和交代作用形成不含矿、无石英的矽卡岩带。矽卡岩形成后,以残余岩浆矿液为主的流体,通过韧性断裂发生运移、循环,硫化物大量沉淀于矽卡带上被断裂切割的地段,形成叠加型硫化物矿化。冯京等^[5]研究认为维权银 (铜) 矿床的形成与区域岩浆活动有关,成矿期分为矽卡岩期、热液期和表生期3个矿化期:①矽卡岩期:该期由海底火山喷发,形成了矿区的主体岩石石榴石矽卡岩、复杂矽卡岩以及矽卡岩化岩屑砂岩等,基本未形成有益矿产,但为后期有益元素的富集成矿提供了场所。 ②热液期:为主成矿期,此期矿化与晚期岩浆热液活动有关,矿化叠加在早期的矽卡岩带之上。 ③表生期:表现在地表及浅表处,由于氧化淋滤作用,使部分早期形成的矿物发生氧化分解形成次生矿物。

综上所述:维权银铜多金属矿床是由中酸性侵入体在碳酸盐类等岩石的接触带及其附近,由热液交代作用而形成的矽卡岩型矿床。早期在区域岩浆活动作用下,中酸性侵入(喷发),由气水热液交代作用形成形成无矿矽卡岩。成矿期在中高温—中温热液环境热液环境下,由含矿热液接触交代沉淀,在早期矽卡带上形成叠加型银多金属矿硫化物矿化。

矽卡岩型矿床具分带性。按矿区矿体出露位置,矽卡岩可分内带和外带二个带:内带是指交代岩浆岩形成的矽卡岩带;外带是交代碳酸盐岩等围岩形成的矽卡岩带,主要由高—中温矿物组成^[13]。与矽卡岩分带特点对应,金属矿化也具有明显的分带性。金属氧化物(磁铁矿、赤铁矿等)主要分布在靠近岩体一侧的接触带上,和内矽卡岩带共生。金属硫化物(黄铁矿、黄铜矿、闪锌矿、方铅矿等)主要分布在靠近围岩一侧的外接触带上,和外矽卡岩带共生。同样,维权银铜多金属矽卡岩型矿床也具有分带性,这点在物探异常上也有明显的反映。

工作区物探工作主要分为两个阶段:①2001~2003年,在维权矿区针对银铜矿开展普查、详查和勘探工作的同时,也开展了1∶1万的磁法、激发极化法面积性工作及激电测深工作;②2007~2014年,在维权矿区及外围针对铅锌矿的进行地质普查、详查和勘探工作,同时开展了1∶2万的磁法、激发极化法面积性测量和重点剖面的电法测深;2013~2014年,在矿区及外围开展了航磁异常查证工作。

维权矿区钻孔岩(矿)石样本的物性测定统计结果见表1。表中可以看出:凝灰岩、矽卡岩的密度相对较高;砂岩、闪长玢岩和大理岩的密度相对较低。矿化矽卡岩的磁性最强;其次是凝灰岩;砂岩、闪长玢岩的磁性较弱;大理岩几乎无磁性。凝灰岩、大理岩具有中高阻的特点,矽卡岩化、蚀变凝灰岩属低阻,处于破碎带中银铜矿体其电阻率更低。凝灰岩、矽卡岩型银多金属矿石具有高极化的特点,砂岩、闪长玢岩和大理岩的极化率相对较低。

从物性统计结果表明,矽卡岩型银多金属矿石相对围岩具有高密度、中—强磁性、高极化、低阻或中低阻的特点,即“三高一低”的物性标志,为本区利用综合物探方法找矿提供了良好的地球物理前提条件。

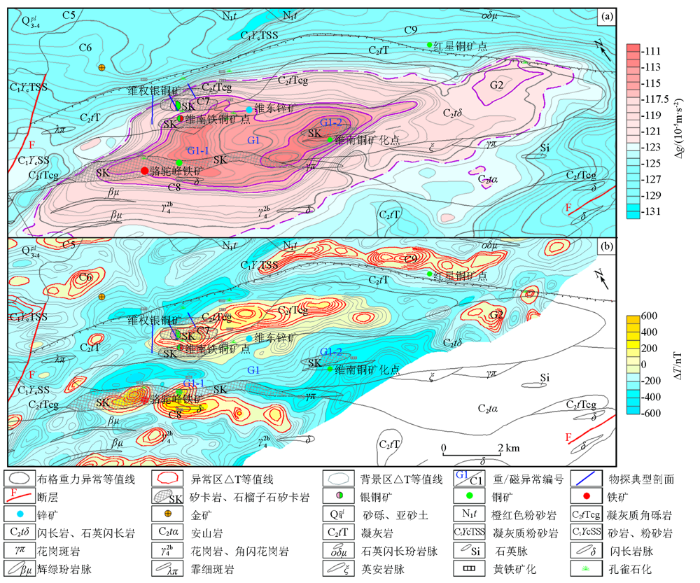

图2a显示了研究区及外围的布格重力异常特征。在低密度沉积地层重力低的背景之上(-140~-123 mGal),维权一带研究区总体表现为重力高。G1异常(>-117 mGal)近似菱形,走向NNW,与区域构造线的走向一致,长约6 000 m、宽3 500 m,异常形态与矽卡岩化带的平面展布吻合。东侧的G1-1(-114~-107 mGal)位于驼骆峰铁矿东侧至维权银铜矿、维东锌矿一带,呈面向正东的弧形状;西侧的G1-2(-112~-105 mGal)走向近NEW向,均反映了矽卡岩、矽卡岩化凝灰岩高密度岩性特征。

在G1-1至G1-2之间为一个相对重力低(相对重力低,-118~-113 mGal)。分析认为:该异常可能反映了深部酸性岩体的一些空间特征,即隐伏的深部中酸性岩体(或岩浆)上侵。结合区内侵入岩和地层地质分布情况分析,南侧出露的花岗岩、角闪花岗岩北侧北倾向下延伸,在研究区中部又上侵,形成了相对重力低。

图2b中有3个异常带:以驼骆峰铁矿为主的磁异常(C8)带位于南侧,处在出露的花岗岩、角闪花岗岩旁北侧,反映了骆驼峰铁矿和矽卡岩高磁性,具有矽卡岩矿床内带成矿特征;以维权铁铜矿、维南铁矿为主的磁异常(C7)带位于中带,处在矽卡岩和凝灰质角砾岩区,磁异常反映了维权铁铜矿和成矿矽卡岩、矽卡岩化凝灰岩高磁性,具矽卡岩矿床外带成矿特征;以红星铜矿(化)点为主的磁异常(C9)带,处在凝灰岩与凝灰质砂岩、凝灰质粉砂岩的地层界线,是高磁性凝灰岩反映。C7、C8磁异常与区内矽卡岩化带平行分布。

纵观全区可以发现,每一布格重力高或布格重力低的外环带分布有磁异常带,即磁异常与重力梯度带有很好的对应。例如:维权一带重力高(G1)的外带分布有C7、C8磁异常带;维权东南部重力高(G2)的外带分布有C9磁异常带。

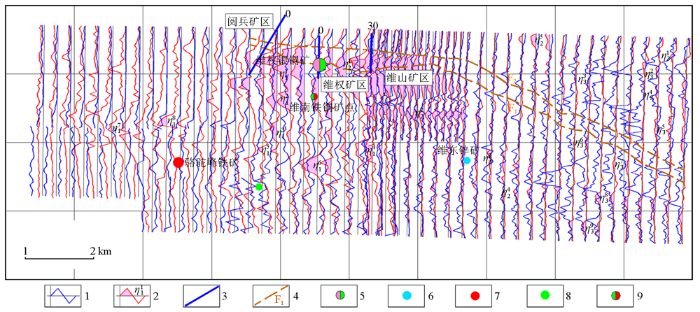

维权矿区激电普查激电扫面工作圈定了明显的极化率、电阻率异常带(图3)。物探工作区平面激电中梯极化率异常主要分布在阅兵矿区、维权矿区,走向NEE向,长近4 000 m、最宽1 000多m,异常幅值一般在3%~6%,其中西侧阅兵矿区和维权矿区异常最高,可达9.6%,面积大、连续性好。向西异常强度减弱、宽度变窄。高异常东部南侧伴有次级异常带,走向NEE向,长1 000余m、宽250多m,异常幅值一般在3.5%左右。2个异常带主要出现在外矽卡岩化带。

电阻率异常在测区南侧及东侧普遍相对较高 (400~800 Ω·m),西北侧较低(100~200 Ω·m)。极化率高异常处在电阻率相对低—高(150~250 Ω·m)的过渡带上。在阅兵矿区、维权矿区,电阻率相对低大体反映了矽卡岩接触带和凝灰质角砾岩的分布。电阻率低阻则大体反映了区内砂岩、凝灰岩砂岩的分布。

本文以阅兵矿区0线、维权矿区0线为例,讨论典型综合物探剖面异常特征及地球物理找矿模式。

物探综合剖面的解释模型是通过对物探实测异常进行正、反演计算,模拟取得正反演的模型。在得到模型后,结合钻孔验证的矿体分布实际情况,分析确认主要控矿因素,发现与成矿相关模型,为找矿预测定位提供依据。

重、磁异常进行正演,极化率、电阻率进行反演,当实测与理论曲线的拟合误差小于5%,即认为达到了正反演的目的,并取得定位预测模型和模型的空间分布数据。在本区,重、磁模型分别反映了高密度和高磁性地质体的空间特征,主要与成矿环境和成矿条件相关;高极化体主要反映含硫化物地质体的空间特征,主要与矿体或矿化相关。

重、磁正演建模采用中国地质大学(武汉)的MAGS4.0软件,TEM二维反演采用成都理工大学综合电法仪配套软件。重、磁正演基于截面为多边形的二度半解析式,给定模型参数计算重、磁异常,当实测曲线与理论曲线基本吻合时,即可获得预测的模型空间参数。激电中梯正演拟合基于有限延伸倾斜椭球体的解析式^[14-15],并在Matlab平台编程实现。拟合过程中分段对每个极化率异常进行处理,对于叠加的极化率异常,手动分离每一异常,即外扩、补充测点,实现分段、分异常体对比拟合,多次改变模形体形态,使正演曲线与实测曲线基本吻合,实现反演的目的。

1)综合物探剖面异常特征

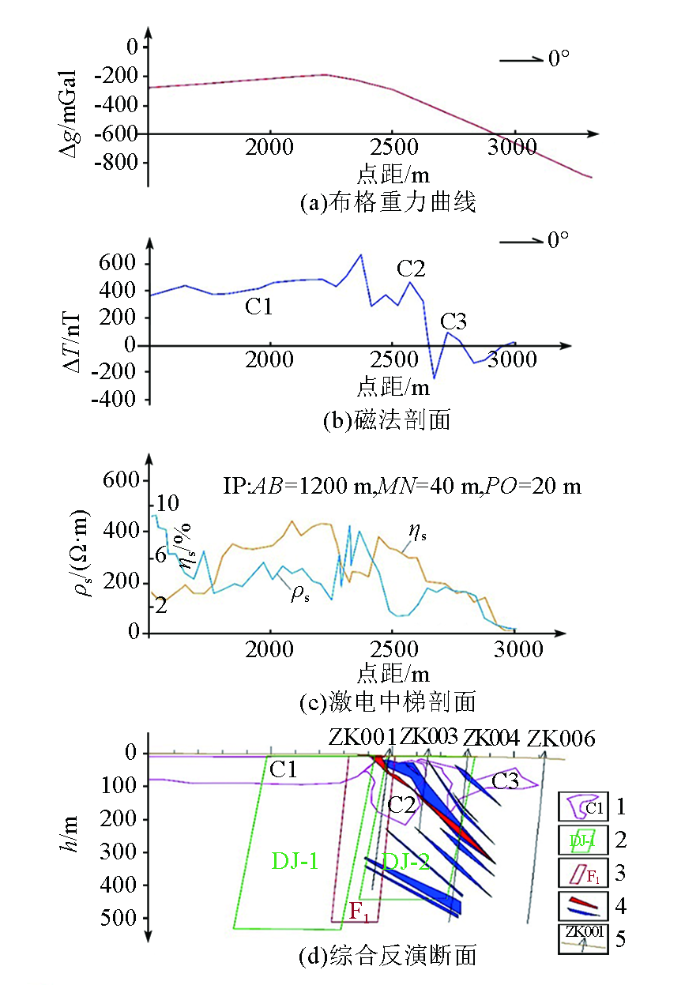

剖面(图4)中布格重力曲线南侧为基本平缓的高异常,2300点附近出现极值,往北呈单边下降。磁异常在测线南侧同样存在一个宽缓的高磁异常(C1),C1峰值在2380点,往南出现陡降的降梯度带,并叠加了两个依次递减的尖峰状磁异常C2、C3次级异常。

南侧宽缓的布格重力异常和磁异常反映了高密度、高磁性的矽卡岩化凝灰岩。重力梯度带和磁异常反映了矽卡岩化凝灰岩向着蚀变凝灰岩、矽卡岩过渡特征。尖峰状磁异常C2、C3次级异常是矽卡岩成分增多、矽卡岩化更为强烈和成矿的表现,也反映了磁性体不连续分布。

极化率出现两个峰值,其“鞍部”与高阻区对应。南侧异常宽且高,与宽缓的重力高异常和高磁异常(C1)对应。北侧异常对位在布格重力异常梯度带和磁异常梯度带上的磁异常C2、C3次级异常。

2)异常解释模型

建立了C1、 C2、C3磁性体模型体、DJ-1、DJ-2极化异常模型体(图4)。F₁构造带是通过极化曲线“双峰”的“鞍部”以及“鞍部”对应的高阻异常及对布格重力梯度带的“下降沿”推测的。DJ-1、DJ-2极化异常模型体和F₁构造带结果如表2。

F₁构造带南侧重磁异常稳定,高密度高磁性体均匀连续;北侧磁异常陡降且跳跃,磁性体间断不连续。C1磁性体模型是高密度矽卡岩化凝灰岩地层,C2、C3磁性体模型是矽卡岩、蚀变矽卡岩化凝灰岩和角砾凝灰岩,因磁性差异而区分开来。

DJ-1极化模型体是稳定连续的矽卡岩化凝灰岩地质体,而DJ-2是蚀变凝灰岩(构造角砾凝灰岩和蚀变凝灰岩)、矽卡岩体,银铅锌矿体分布在南侧DJ-2极化体中,北侧DJ-1未见矿,说明F₁构造带是主要的控矿构造。DJ-2极化模型体是叠加银多金属矿的赋矿体,也是最主要的找矿目标体。

1)综合物探剖面异常特征

布格重力曲线呈“南高北低”的“台阶状”,南侧反映了稳定的高密度矽卡岩化凝灰岩地层;北侧反映了稳定的低密度砂岩;两者之间的布格重力低的梯度带反映了相对高密的矽卡岩化凝灰岩向着相对低密度蚀变凝灰岩过渡。

测线南侧磁异常C1高且稳定,400点C2异常最高,下降梯度带出现次级C3异常。南侧为矽卡岩化凝灰岩,磁性较强。北侧为砂岩,磁性低。介于两者之间的蚀变凝灰岩(构造角砾凝灰岩和蚀变凝灰岩)磁性最强。矽卡岩化凝灰岩引起的C1磁异常稳定连续,在与磁性更强的蚀变凝灰岩界面产生跳跃,当矽卡岩成分增多或矽卡岩化更为强烈,形成了高磁性的C2、C3磁异常体。

视极化率曲线呈“双峰状”形态,南侧异常对应矽卡岩化凝灰岩,其值3%~6%;北侧异常对应蚀变凝灰岩包括构造角砾凝灰岩,其值3%~6%。双峰极化率异常之间对位高阻。

时间域瞬变电磁法(TEM)南侧300 m以浅表现为高阻,对应凝灰岩和矽卡岩化凝灰岩;300 m以深为低阻,反映了岩性与上部不同。北侧300 m以浅表现为低阻,对应蚀变凝灰岩包括构造角砾凝灰岩,300 m以深为高阻对应为构造角砾凝灰岩。南、北部之间为存在高阻与低阻之间的接触带,具有构造带的特征。

矿体位于重力异常梯度带、高磁异常(C1)梯度带和高极化(DJ-2)、低阻区。

2)异常解释模型

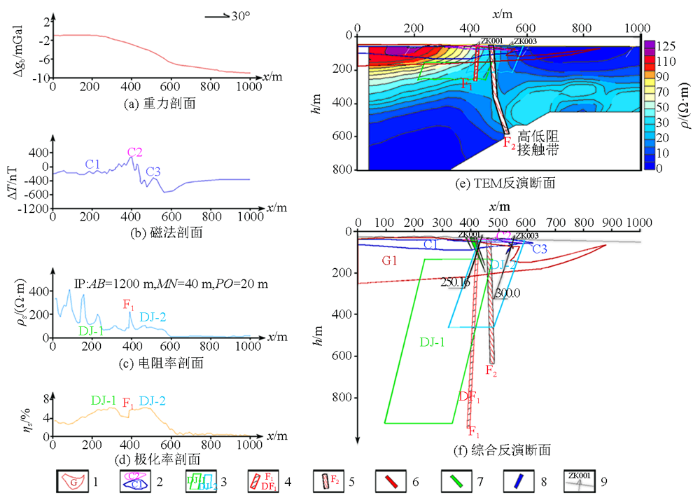

建立了重力G1模型体(表3),磁性体C1、 C2、C3模型体,极化异常DJ-1、DJ-2(图5)模型体,极化率、电阻率异常和TEM推测的DF₁、F₂构造带(图5)。DJ-1、DJ-2极化异常模型和DF₁构造带结果如表3。

重力G1模型、磁性体C1模型是测线南侧高密度矽卡岩化凝灰岩地层,向北过渡到蚀变的凝灰岩和角砾凝灰岩。磁性体C2、C3是蚀变的凝灰岩和角砾凝灰岩。DF₁是TEM和极化率、电阻率共同推测的构造带,F₂是极化率、电阻率推测的构造带。

DF₁构造带把DJ-1和DJ-2极化异常体分割,F₂构造带把C2和C3磁异常体分割,它们均位于布格重力梯度带上。

DJ-1是蚀变的凝灰岩和角砾凝灰岩。

矿体北倾,大致分布在DF₁构造带上部并延伸至北侧,并同时处在DJ-2极化模型南侧中。其他未见矿。反映了DJ-2是赋矿体,矿体受DF₁构造控制。DJ-2是找矿目标体。

利用地球物理平面特征可以划定物探异常的长宽、走向等形态和范围,了解找矿区的异常强弱和各异常组合特征。可结合地质成矿条件,分析矿体赋存的有利区位,为布置找矿重点区段和布设重点剖面提供依据。

维权银多金属矿区航磁、布格重力和激电中梯扫面(图2、图3)在成矿带均有重、磁、电异常显示。重力异常一般宽度较大,航磁异常与重力异常梯度带相对应。矿区极化率异常带(4%~7%)的分布与重力异常、磁异常梯度带重合,电阻率对应为低—中阻区(150~250 Ω·m)。矿区高极化率异常与银多金属硫化物矿体有关,重力高与磁力高异常则是闪长岩、矽卡岩和银多金属矿体的综合反映。

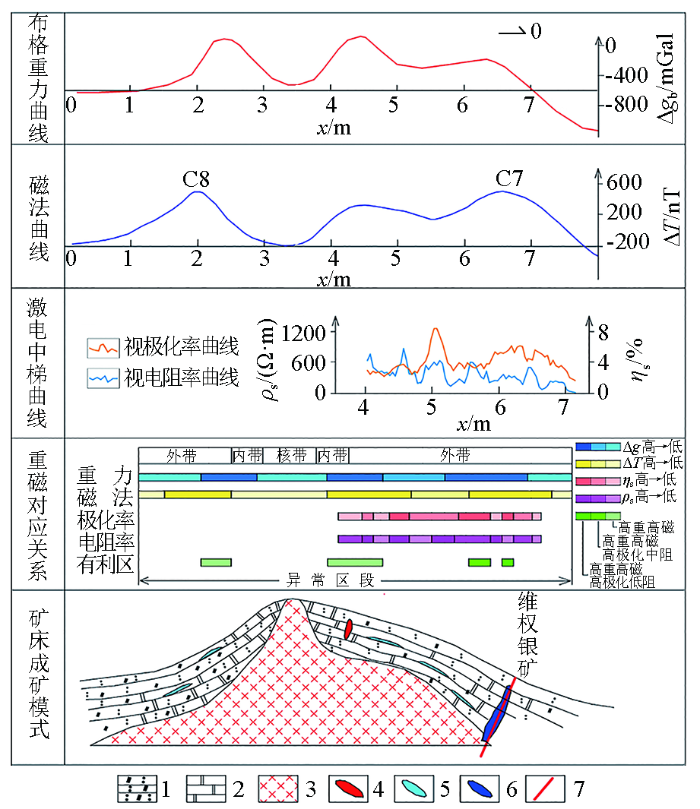

因此,总结成矿重点区段的平面地球物理特征找矿模式为(图6):

布格梯度带(重力高)+磁力高(磁异常梯度带)+高极化率带+低阻或中低阻带。

在地球物理综合剖面上(图4、图5),矿体位于布格重力异常高右侧边界、磁异常梯度带次级异常、极化率 “双峰”右侧异常、低阻异常区,矿体受综合物探推测的构造控制。

因此,总结的地球物理剖面特征找矿模式为:布格重力异常高(边界)+磁异常梯度带(次级异常)+高极化率+低阻,受构造控制。

在参考矽卡岩典型矿床和维权银铜多金属矿地质成矿模式^{[2,5,9⇓⇓⇓-13]}的基础上,重点结合本区平面、剖面地球物理异常特征,提出了模型与物探异常对位关系,即:以中酸性岩体侵入为中心(内核),表现为重、磁低异常;交代岩浆岩等围岩形成的矽卡岩内带(主要由较高温矿物组成),表现为重、磁高异常;交代碳酸盐岩等围岩形成的矽卡岩带(主要由高—中温矿物组成)为外带,表现为重、磁中高异常到低异常;在晚期岩浆热液活动形成金属硫化物矿床的地段,表现为重、磁高异常(或梯度带),极化率高异常,电阻率低异常(断裂带)。在此基础上,建立了维权一带银铜多金属矿地质—地球物理成矿模型。

1)通过对维权一带银铜多金属矿区重—磁—电综合物探资料的研究分析和对典型剖面的正反演计算,结合已发现矿体的分布规律及前人总结的地质成矿模式,建立了本区地质—地球物理找矿模式。结果表明:布格重力高(或次高)、磁力高(或次高)、极化率高(或次高)、电阻率低(或中低)的异常组合特征是重要的地球物理找矿标志。

2)维权一带银铜多金属矿区的重力、磁法、电法成果均对侵入岩体外围矽卡岩化带的分布范围有一定的显示,局部地段对应良好。其中,G1重力异常-117 mGal等值线勾勒出的异常与矽卡岩化带的平面展布形态吻合;C7、C8磁异常与矽卡岩化带平行分布;激电异常带主要出现在外矽卡岩化带,分割高极化体的构造带,是维权控矿的重要因素之一。

3)本次总结提出的矽卡岩型地质—地球物理成矿模型和对应的物探异常关系,对维权周边地区以及觉罗塔格金属成矿带的研究具有一定的参考。
