0 引言
目前,针对南岭花岗岩分布研究主要有地质和地球物理两种方法。地质方法主要研究花岗岩在地面出露位置及分布规律[3,4],无法探测深部隐伏岩体分布情况。地球物理方法主要侧重研究地下隐伏花岗岩分布,主要成果有:秦葆瑚[5]利用重、磁异常研究了南岭地区花岗岩分布,推断了43个隐伏、半隐伏花岗岩体;孙德梅等[6]利用花岗岩重磁场和地质特征,在湘桂地区圈出了13处与成矿有关的隐伏花岗岩靶区;饶家荣等[7]利用重、磁和化探资料研究了南岭中段北缘(湖南境内)隐伏花岗岩带分布特征及岩浆(岩)控矿规律;黄金明[8]利用1∶20万区域重、磁和化探资料对华南地区深部和隐伏岩体空间展布等进行了系统研究;刘鹏飞等[9]利用1∶20万区域重力资料对南岭地区花岗岩重力场特征及其找矿意义进行了研究;孙劲松[10]利用1∶20万重力和1∶50万航磁对南岭成矿带花岗岩重磁场特征及隐伏花岗岩分布范围进行了研究;陈国雄等[11]利用1∶20万重力对南岭花岗岩侵入体赋存侵位、诱发热源及成因模式等进行了初步探讨;王万银等[12]利用重、磁资料研究了于都—赣县矿集区盘古山地区的花岗岩体分布;刘金兰等[13]利用重、磁资料研究了南岭于都—赣县矿集区花岗岩分布特征;冯兵等[14]利用音频大地电磁法(AMT)研究了银坑示范区几条剖面上花岗岩的分布。
综上所述,南岭地区探测隐伏花岗岩分布利用的主要是重磁方法,为南岭地区找矿提供了丰富的地球物理信息,但存在如下两个问题:① 前人所用重磁资料大多为区域重磁资料,研究区域也比较大,因此,对银坑示范区来说,迫切需要利用较大比例尺的重、磁资料,全面探查该区花岗岩(尤其是隐伏、半隐伏岩体)的空间分布。② 对银坑示范区而言,目前花岗岩分布成果只局限在几条剖面上,没有对整个示范区进行系统、深入研究。因此,笔者利用不同比例尺平面重磁资料(银坑矿田高精度地面磁测资料、银坑示范区重力和航磁资料)和剖面重(磁)资料,并结合物性、地质、电法、地震等资料,综合研究了该区花岗岩空间分布特征,该成果是在于都—赣县矿集区花岗岩分布成果基础上的进一步深入和细化研究,为示范区进一步寻找钨、锡、铅、锌等多金属矿提供更丰富的地球物理依据。
1 地质概况与物性特征
1.1 地质概况
银坑示范区大体位于华南板块南华活动带华夏摺皱系武夷—云开摺皱带中段西侧(如图1所示),具体位于青塘—银坑华夏系复式向斜南端的次级褶皱。该区经历了加里东、印支、燕山等构造运动,其中印支、燕山运动对银坑示范区影响最大。主要的构造形迹为轴向SN-NE,倾向NW的倒转背斜,褶皱经过多期次的构造活动,NE及NNE向的压扭性的断裂构造非常发育,其次为派生的近EW向、NE向、NW向的扭式压扭及张扭性的断裂。上述构造形迹,往往是晚期的构造活动改变了早期的构造。
图1
图1

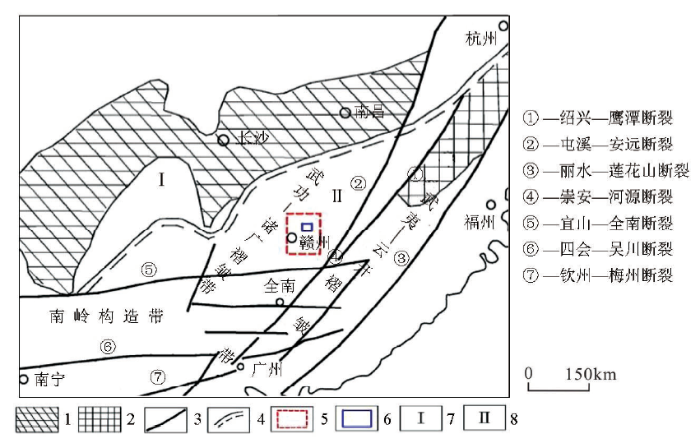

南岭于都—赣县矿集区银坑示范区大地构造位置简图[15]
1—扬子基底隆起;2—华夏基底隆起;3—断裂带及断裂标号;4—构造单元界限;5—于都—赣县矿集区;6—银坑示范区;7—扬子陆块;8—南华活动带
Fig.1
Schematic map of the geotectonics in the Yinkeng Demonstration Area of the Yudu-Ganxian ore concentration zone in the Nanling area[15]
1—Yangtze base uplift; 2—Ccathaysoid base uplift; 3—fault zone and mark; 4—tectonic unit boundary; 5—Yudu-Ganxian ore concentration zone; 6—Yinkeng Demonstration Area; 7—Yangtze Block; 8—South China active belt
银坑示范区地层出露比较齐全,从老到新依次为元古宇青白口系、震旦系,古生界泥盆系、石炭系、二叠系,中生界侏罗系、白垩系,新生界第四系,大约占研究区总面积的77%,主要以前寒武纪褶皱基底和晚古生代褶皱盖层为主,中生代地层多为断陷盆地沉积。
示范区内岩浆活动频繁,具多期多阶段侵入特征。岩石类型为酸—中酸性,呈岩基、岩株、岩瘤、岩墙及岩脉状产出。岩浆岩活动以加里东期、燕山期为主,尤其是燕山期岩浆活动,以多期、多阶段、多次成岩为特点,是区内最强烈和最重要的一次岩浆活动,全国驰名之钨锡矿产及许多有色、稀有稀土矿床,均为燕山期岩浆活动产物。示范区内已出露岩浆岩总体分布如图2所示。
图2
图2

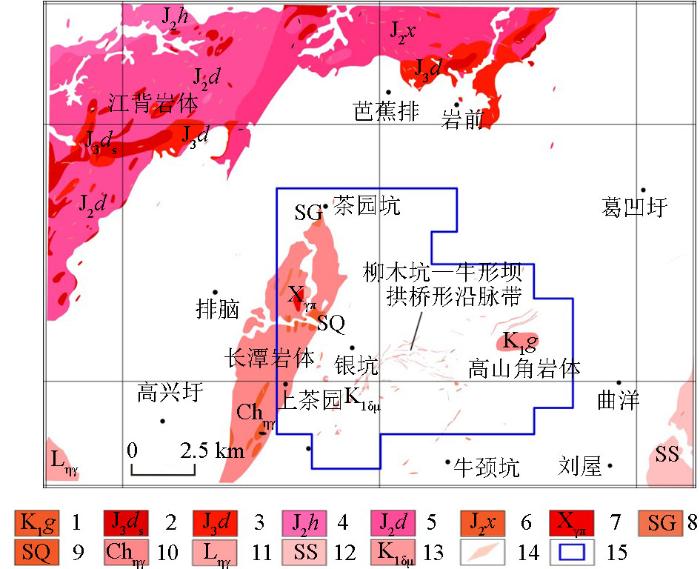

银坑示范区已出露岩体分布
1—细粒斑状黑云母花岗闪长岩;2—细粒二长花岗岩;3—中细粒斑状黑云母二长花岗岩;4—粗中粒多斑状黑云母二长花岗岩;5—中粒斑状黑云母二长花岗岩;6—中粒少斑黑云母二长花岗岩;7—花岗斑岩;8—细粒白云母二长花岗岩;9—细粒少斑电气石二长花岗岩;10—粗中粒斑状黑云母二长花岗岩;11—白云母化中粒斑状二长花岗岩;12—粗中粒多斑状黑云母二长花岗岩;13—闪长玢岩;14—岩脉(花岗斑岩、花岗闪长斑岩和石英斑岩);15—银坑矿田
Fig.2
Overall distribution of the exposed rock mass in the Yinkeng Demonstration Area
1—fine-grained porphyritic biotite granodiorite;2—fine-grained monzogranite;3—meso-fine-grained porphyritic biotite monzogranite;4—meso-coarse-grained porphyritic biotite monzogranite;5—meso-grained porphyritic biotite monzogranite;6—meso-grained oligophyric biotite monzogranite;7—granite prophyry;8—fine-grained muscovite monzogranite;9—fine-grained oligophyric tourmalinite monzogranite;10—meso-coarse-grained porphyritic biotite monzogranite;11—muscovitization meso-grained porphyritic monzogranite;12—meso-coarse-grained porphyritic biotite monzogranite;13—diorite porphyrite;14—dikes (granite porphyry, granodiorite porphyry, and quartz porphyry);15—Yinkeng ore field
银坑示范区内包括江背岩体、长潭岩体、高山角岩体及柳木坑—牛形坝拱桥形岩脉带,分布面积大约为105 km2,约占研究区总面积的23%。江背岩体是中粗—中细粒斑状黑云母二长花岗岩,分布于银坑示范区西北部,出露面积约65.1 km2,为燕山早期复式岩基。该岩体在示范区内出露的部分为江背深成岩的东南部分。长潭岩体是粗中粒斑状二长花岗岩,分布于示范区中部,出露面积约28.6 km2,为加里东期岩体。该岩体呈一长椭圆形,沿WWE向展布,与区域构造线方向一致。高山角岩体是细粒状黑云母花岗闪长岩,分布于示范区东部高山角一带,出露面积约1 km2,为燕山早期岩体。该岩体呈EW向椭园状小岩瘤侵入于侏罗系罗坳组中。柳木坑—牛形坝岩脉带呈拱桥形,该岩脉带的左翼分布一系列NE走向的廋长条形燕山晚期(石英)闪长玢岩;右翼分布一系列NW、NNW走向的长条形燕山早期花岗(闪长)斑岩脉;岩脉带的拱桥顶部为花岗斑岩脉和石英斑岩脉的混合带,后者形成于燕山早期。拱桥顶部岩脉大体走向为EW向。上述岩浆长期的建造、构造活动为本区多成因、多类型的金属、非金属矿的形成提供了十分有利条件。
1.2 物性特征
根据刘金兰等[13]对于都—赣县矿集区密度和磁性资料统计成果,银坑示范区岩(矿)石的密度和磁性具有如下特征:
探测目标岩体花岗岩密度最小,均值2.55×103 (kg·m3),沉积地层岩石密度次之,均值2.645×103 (kg·m3),矿石密度最大,均值3.36×103 (kg·m3)。可见,花岗岩与其周围围岩有较大的密度差异。
花岗岩与周围围岩的磁化率亦存在一定的磁性差异:围岩普遍为弱磁性或无磁性,而花岗岩有些为强磁性(如高山角黑云母花岗闪长岩、江背岩体的中砾斑状黑云母二长花岗岩和中细粒斑状黑云母二长花岗岩),有些为弱磁性(如长潭黑云母二长花岗岩体、石英斑岩和花岗斑岩)。此外,花岗岩的剩余磁化强度在(31.8~88.8)×10-3 A/m,个别为121.6×10-3 A/m;矿石和沉积地层剩余磁化强度分别在(24.6~113.4)×10-3 A/m和(29.2~112.6)×10-3 A/m。上述表明该区不管是花岗岩还是地层岩石,其剩余磁化强度都表现为无磁或弱磁,因此,可忽略剩磁的影响。
2 利用重、磁资料探测花岗岩分布
2.1 重、磁资料探测花岗岩体分布方法技术
研究区重、磁资料包括由山西省地球物理化学勘查院实测的银坑矿田1∶1万高精度地面磁测资料、从国家地质资料馆收集的银坑示范区面积性1∶20万重力资料、1∶5万航磁资料和由山西省地球物理化学勘查院实测的4条1∶1万观测磁力剖面资料及由1∶20万剩余布格重力异常图抽取得到的4条相应剖面位置上的重力剖面资料。主要利用银坑矿田地面磁测资料推断该矿田内的高磁性花岗岩分布,利用银坑示范区重力和航磁资料推断示范区内的花岗岩分布,利用4条重(磁)剖面解释反演得到的花岗岩断面分布,并结合地质、电法和地震剖面资料等,最后得到银坑示范区的花岗岩空间分布。
2.2 银坑矿田花岗岩平面分布研究
2.2.1 花岗岩磁力场特征
根据从已知到未知的推断原则,首先对1∶1万银坑矿田高精度地面磁测磁力异常特征与地表花岗岩分布关系进行研究(图3)。
图3
图3

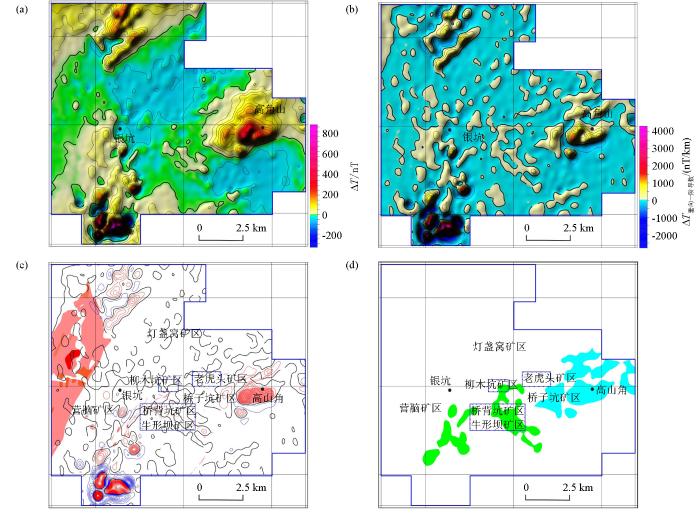

银坑矿田1∶1万高精度地面磁测化极磁力异常特征与花岗岩分布推断
a—高精度地面磁测化极磁力异常;b—高精度地面磁测化极磁力异常垂向一阶导数(黑色粗线为垂向一阶导数的零值线,下同);c—高精度地面磁测化极磁力异常垂向一阶导数(叠加在已出露岩浆岩图上,图例同
Fig.3
Characteristics of the high-precision magnetic anomaly reduction to the pole (RTP) and the deduction of granite distribution in the Yinkeng ore field
a—RTP magnetic anomaly map of the high-precision; b—vertical first-order derivative diagram of the magnetic anomaly of the high-precision RTP magnetic anomaly (thick black line: zero-value line of the vertical first-order derivative, same as below); c—vertical first-order derivative diagram of the magnetic anomaly of the high-precision RTP magnetic anomaly (distributions of the exposed magmatic rock attached; legend is the same as in
将已出露花岗岩(图2和图3c)、化极磁力异常(图3a)及其垂向一阶导数(3b)对比可知:① 矿田东部高山角花岗闪长岩是本区磁化率最高的岩体,高山角岩体出露部分对应化极磁力异常局部磁力高(磁异常值最高近400 nT)及其垂向一阶导数的正值区,且正值区范围远比出露岩体范围大;该出露高山角岩体西边和北边5个隐伏岩体磁异常值最高约150 nT,推断该5个隐伏岩体埋深可能比较深。② 工区西部长潭岩体基本表现为弱磁性,其化极磁力异常值范围为-30~0 nT,基本对应垂向一阶导数的负值区;③ 银坑矿田北部2个NE走向的长条形高磁异常以及南部3个呈三角形分布的近似等轴状高磁异常已根据其对应的磁异常场值的幅值、地质和已有研究成果证实为高磁性的矿体(磁铁矿);④ 柳木坑—牛形坝拱桥形岩脉带对应着中等强度的局部磁力高(局部磁异常最大值近200 nT)和垂向一阶导数的正值区带,推测该中—弱强度局部磁力高可能由中—弱磁性花岗岩引起。⑤ 其他区域存在零星分布的规模小的垂向一阶导数正值区,但其对应化极磁力异常为相对弱异常区,因此,推断其不是花岗岩引起。可见上述磁力场特征与高磁性花岗岩分布大体存在一一对应关系。
2.2.2 花岗岩推断研究
根据银坑矿田磁力场特征与花岗岩分布关系,结合地质、构造,推断了银坑矿田的花岗岩平面分布如图3d所示:① 高山角花岗岩C分布范围远比已出露的花岗岩范围大,大体由6个花岗岩体组成,走向为NE和NNE向,除了高山角岩体部分出露外,其他5个岩体都为隐伏岩体且埋深可能比较深;② 柳木坑花岗岩F推断由5~15个中—弱磁性小岩体组成,总体呈拱桥形,在西侧NE走向,东侧转为NW走向,为隐伏岩体;③ 由于长潭岩体表现为弱磁性,因此,无法利用磁测资料推断其分布位置。
2.3 银坑示范区花岗岩平面分布研究
2.3.1 花岗岩的重磁场特征
银坑示范区1∶20万布格重力异常和1∶5万化极磁力异常特征和已出露花岗岩分布的对应关系见图4。
图4
图4

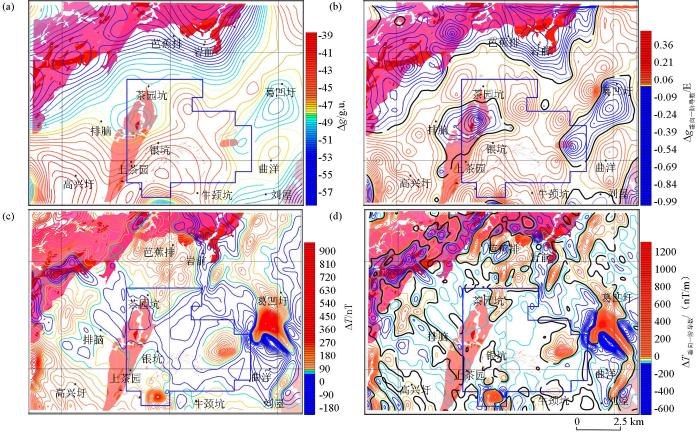

银坑示范区1∶20万布格重力异常和1∶5万化极磁力异常特征与花岗岩分布关系
a—布格重力异常(叠加在已出露花岗岩图上,图例
Fig.4
Relationship between the gravity and magnetic anomalies and the granite distributions in the Yinkeng Demonstration Area
a—bouguer gravity anomaly map (distribution of the exposed granite is attached, and the legend is the same as in
根据物性资料,花岗岩以低重为特征。对比图2、图4a和4b可知:① 绝大部分岩体出露区对应布格重力异常局部重力低及垂向一阶导数的负值区,且岩体出露范围与局部重力低、垂向一阶导数的负值区范围大体一致。② 由于重力资料比例尺较小(1∶20万),因此在岩体比较薄的边缘处出现了岩体出露位置与垂向一阶导数负值区不对应情况,典型的如长潭岩体南部。③ 对于垂向一阶导数负值区没有出露岩体或断续出露的部分:如侏罗纪侵入岩江背岩体,该岩体南侧与晚元古代、晚古生代各地层呈侵入接触关系,这些地层密度较高,而该区对应为垂向一阶导数负值区,因此,可以推断该区下伏有低密度的侵入花岗岩体。④ 高山角岩体的东北侧也为一NE走向的长条形局部重力低和垂向一阶导数的负值区,该负值区自WS向EN方向对应地层分别为侏罗系罗坳组(该地层厚度最大,达上千米,且密度为研究区最大,达2.669×103 kg·m3)、第四系覆盖层(该地层密度虽小,但厚度仅10 m左右)和青白口系库里组(该地层密度较大,厚度为100 m左右),由此可以推断,该区下伏有低密度的侵入花岗岩体。根据物性资料,花岗岩以低磁或高磁为特征。由图4c、4d可知:① 高山角花岗闪长岩作为本区磁化率最高的岩体,对应化极磁力异常的局部磁力高和化极磁力异常垂向一阶导数的正值区,其隐伏岩体的范围远比出露范围大。② 西北部的江背岩体部分表现为高磁性,部分表现为低磁性,因此,岩体分布和垂向一阶导数的对应关系不明显。③ 长潭岩体基本表现为弱磁性。
根据银坑示范区和银坑矿田花岗岩的重(磁)场特征分析结果可知:花岗岩出露位置与布格重力异常垂向一阶导数负值区存在一一对应关系,因此,可根据垂向一阶导数的负值区来划分本区域的花岗岩体平面分布。而岩体出露位置与化极磁力异常垂向一阶导数正值区或负值区不成一一对应关系,因此,在花岗岩体识别方面,磁力资料是重力识别方法的参考和补充,只用于识别高磁性的花岗岩体。
2.3.2 花岗岩推断研究
根据银坑矿田花岗岩推断成果、银坑示范区重磁场特征与花岗岩对应关系,并结合地质、构造等,综合推断了银坑示范区花岗岩平面分布如图5。
图5
图5

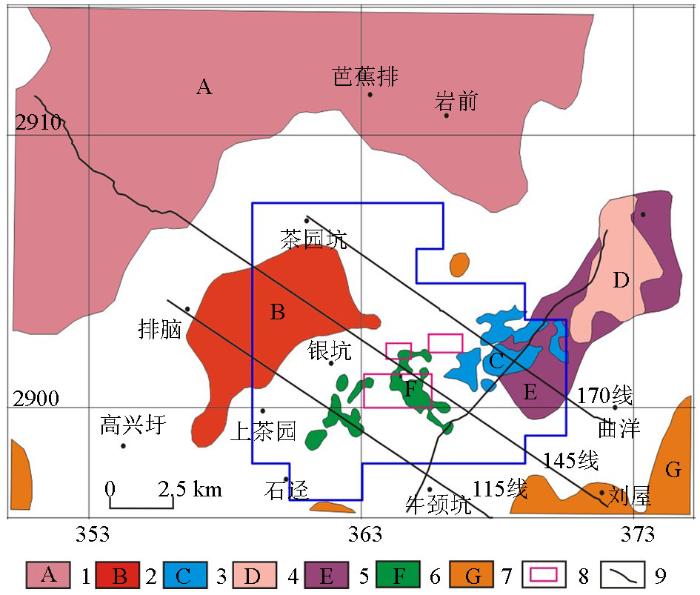

银坑示范区重磁资料综合推断花岗岩平面位置分布
1—江背岩体;2—长潭岩体;3—高山角岩体;4—葛凹圩浅部岩体;5—葛凹圩深部岩体;6—柳木坑岩体;7—其他岩体;8—矿区;9—剖面位置
Fig.5
Comprehensively inferred planar position distributions of the granite using the gravity and magnetic data of the Yinkeng Demonstration Area
1—Jiangbei rock mass; 2—Changtan rock mass; 3—Gaoshanjiao rock mass; 4—Ge'aowei shallow rock mass; 5—Ge'aowei deep rock mass; 6—Liumukeng rock mass; 7—other rock masses; 8—ore field; 9—profile position
各推断岩体特征如下:① 江背岩体A:其实际范围比出露范围大。在工区范围内岩体总体走向为 NE和NNE向,推断其产状自东南向西北倾斜;该岩体推断依据为重力,其重磁场特征为低重高磁或低重低磁。② 长潭岩体B:总体走向为NNE向,部分隐伏,其北部的实际范围也比出露范围大,其西南端虽已出露,但可能由于规模比较小,再加之重力资料比例尺较小,因此,无法推断其实际范围;该岩体推断依据为重力,其重磁场特征为低重弱磁。③ 高山角岩体C:由6个磁性较强的岩体组成,其总体走向为NE和NNE向,隐伏范围远比出露范围大,且已出露高山角岩体西边和北边的5个岩体埋深可能比较深;该岩体推断依据为重力和高精度地面磁测,其重磁场特征为低重高磁。④ 葛凹圩浅部岩体D:为完全隐伏岩体,由若干个磁性较强的岩体组成,总体走向为NE和NNE向,推断可能与高山角花岗闪长岩同源;该岩体推断依据为重力和航磁,其重磁场特征为低重高磁。⑤ 葛凹圩深部岩体E:为深部的规模较大的完全隐伏岩体,总体走向为NE向;该岩体推断依据为重力,其重磁场特征为低重弱磁。⑥ 柳木坑岩体F:推断为由5~15个中—弱磁性、走向呈拱桥形的小岩体组成,为完全隐伏岩体;该岩体推断依据为高精度地面磁测,其重磁场特征现为局部重力高中的相对低重、中弱强度磁性。⑦ 其他岩体。
总体而言,上述推断岩体,除了江背、长潭、高山角岩体为半隐伏岩体外,柳木坑岩体、葛凹圩浅部岩体和葛凹圩深部岩体均为隐伏岩体。
2.4 银坑示范区花岗岩断面位置研究
2.4.1 重磁剖面数据来源
为了更进一步揭示花岗岩、盖层和基底的空间分布,探索深部成矿规律,对4条剖面进行了重力异常(或重磁联合)反演研究。4条剖面上同时采集了1∶1万磁测、地震和电法资料,而相应比例尺的重力剖面资料缺失。由于利用重力反演花岗岩效果较好,需要获取4条剖面上的重力资料。
图6
图6

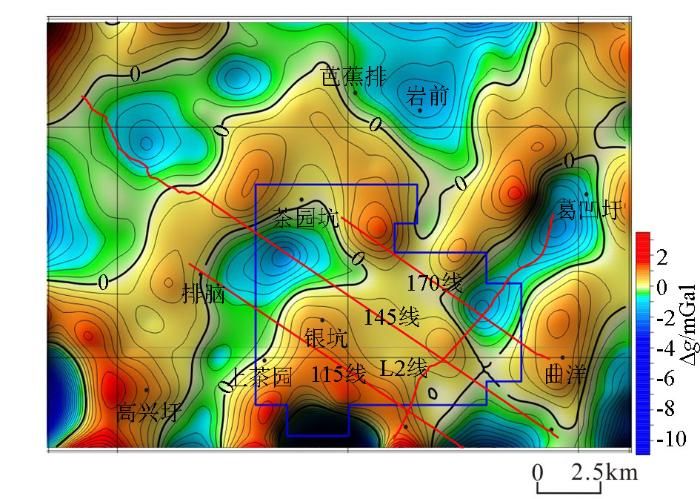

银坑示范区1∶20万剩余布格重力异常
(红色线为剖面位置;蓝色线内为银坑矿田)
Fig. 3
Residual Bouguer gravity anomaly map of the Yinkeng Demonstration Area
(red line denotes the profile positions; blue line is the Yinkeng ore field)
2.4.2 重(磁)剖面反演研究
图7
图7

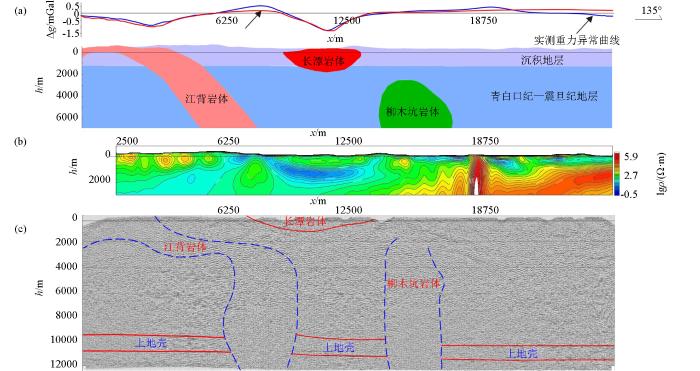

银坑示范区145线重、电、震反演花岗岩分布结果
a—剩余布格重力异常反演结果;b—AMT电阻率断面图[14];c—二维反射地震叠加剖面结果[25]
Fig.7
Granite distribution results obtained by the gravity, electrical and seismic inversion methods applied to Line 145 of the Yinkeng Demonstration Area
a—residual Bouguer anomaly inversion results; b—AMT resistivity profile[14]; c—2D reflection seismic stack profile results[25]
图8
图8

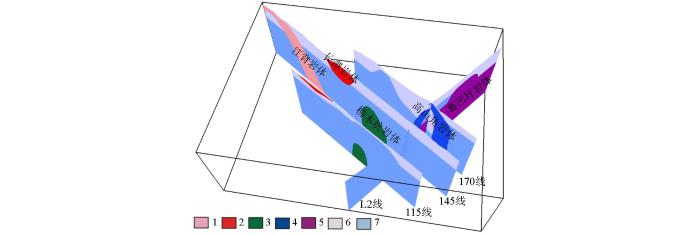

银坑示范区4条剖面重(磁)反演花岗岩断面位置立体展布
1—江背岩体;2—长潭岩体;3—柳木坑岩体;4—高山角岩体;5—葛凹芋岩体;6—沉积地层;7—青白口系—震旦系地层
Fig.8
Three-dimensional layout of the granite profile locations of the four profiles in the Yinkeng Demonstration Area obtained by gravity (magnetic) inversion
1—Jiangbei rock mass; 2—Changtan rock mass; 3—Liumukeng rock mass; 4—Gaoshanjiao rock mass; 5—Ge'aowei rock mass;6—Sedimentary strata; 7—Qingbaikou-Sinian strata
表1 银坑示范区重(磁)异常剖面反演研究花岗岩空间分布特征
Table 1
| 岩体标号 | 岩体 名称 | 反演利用 的重(磁) 剖面资料 | 反演 剖面 线号 | 重磁场 特征 | 隐伏或 出露情 况 | 岩体断面空间分布特征 |
|---|---|---|---|---|---|---|
| A | 江背花 岗岩体 | 1∶20万剩余布格重力异常 | 145线 | 低重, 高—弱 磁性 | 少部分出露,绝大部分隐伏 | 地表出露部分岩体薄,厚度不超过0.4 km,隐伏部分位于出露岩体的东南边,自西北向东南方向向下延伸,下底埋深达16.59 km,水平宽度为2.2~2.81 km |
| B | 长潭花 岗岩体 | 1∶20万剩余布格重力异常 | 145线 115线 | 低重 弱磁 | 少部分出露,大部分隐伏 | 整体形状为椭圆形,向西南方向岩体厚度渐薄; 145线:下底面埋深约1.89 km,水平宽度约3.51 km; 115线:下底面埋深为0.25~0.43 km,水平宽度约3.5 km |
| C | 高山角 花岗岩 体 | 1∶1万地面磁测,剩余布格重力异常 | L2线 170线 | 低重 高磁 | 出露面积小,绝大部分隐伏 | 呈柱状向地层深部延伸; L2线:隐伏岩体上顶面埋深约0.33 km,下底面埋深约3.84 km,水平宽度0.578~1.92 km; 170线:隐伏岩体上顶面埋深为0.15~1.23 km,下底面埋深4.39 km,水平宽度为1.78~2.87 km |
| D | 葛凹圩 浅部花 岗岩体 | 1∶20万剩余布格重力异常 | L2线 | 低重 高磁 | 完全隐伏 | 形状如椭圆形,上顶面埋深约0.52 km,下底面埋深达1.7 km,水平宽度约3.1 km |
| E | 葛凹圩 深部花 岗岩体 | 1∶20万剩余布格重力异常 | L2线 170线 | 低重 弱磁 | 完全隐伏 | 形状如长条水平板状; L2线:埋深和规模皆大,上顶面埋深为1.99~2.37 km,下底面约3.76 km,水平宽度达10.37 km; 170线:上顶面埋深约为2.35 km,下底面约4.38 km,水平宽度达2.83 km |
| F | 柳木坑 花岗岩 体 | 1∶1万地面磁测,1∶20万剩余布格重力异常 | 145线 115线 | 相对低 重,中— 弱磁性 | 完全隐伏 | 岩体浅部为起伏岩体,故高精度地磁资料识别的是浅部岩凸位置; 岩体深部呈柱状向地层内部延伸; 上顶面埋深2.63~5.34 km,下底面埋深约17.18 km,水平宽度为2.2~3.8 km,整体规模较大。 |
4条剖面反演得到的岩体断面分布位置与岩体平面推断位置(图6)基本吻合,且较好的揭示岩体C、D与岩体E的空间分布关系(尤其是在深度方向)。
3 结论与建议
笔者利用平面重力资料、不同比例尺平面磁力资料和剖面重力、磁力资料,并结合电法、地震、地质等资料,综合研究了银坑示范区花岗岩的空间分布特征,得到如下几点认识:
1) 根据银坑示范区岩(矿)石密度和磁化率整理成果,利用重力资料研究该区花岗岩分布具有较好的效果和较高的效率,而由于花岗岩磁性表现为高磁或低磁的特征,因此,利用磁力资料只能研究中—高磁性的花岗岩。该区利用重磁探测花岗岩分布的技术方案,为南岭类似地区的花岗岩分布探测提供了案例和技术基础。
2) 根据银坑矿田高精度地面磁测资料、银坑示范区重力和航磁等资料,综合推断了银坑示范区花岗岩的平面位置分布。研究表明:该区共推断了6个花岗岩体(群),自西向东依次为江背岩体、长潭岩体、柳木坑岩体、高山角岩体、葛凹圩浅部岩体和葛凹圩深部岩体,总体走向为NE和NNE向。其中,葛凹圩浅部岩体、葛凹圩深部岩体和柳木坑岩体是完全隐伏岩体,其他3个岩体小规模出露,大规模隐伏。
3) 对银坑示范区内4条剖面进行了重力、磁力异常反演研究,进一步揭示了该区花岗岩体的空间分布位置;反演结果也推断了完全隐伏岩体(柳木坑岩体、葛凹圩浅部岩体和葛凹圩深部岩体)的存在及其空间分布特征。利用重、磁平面和剖面资料推断的岩体分布位置一致,与电法、地震剖面解释结果也一致,进一步说明了综合利用重力、磁法、电法、地震等地球物理方法进行联合解释的有效性。
4) 本次研究揭示了整个银坑示范区花岗岩的深部空间分布,尤其是隐伏岩体的分布,为示范区进一步寻找钨、锡、铅、锌等多金属矿提供了更丰富的地球物理依据。此外,柳木坑岩体有待进一步探讨。虽然重力、磁测、电法、地震等资料都推断了柳木坑岩体的存在,但是由于其埋深较深,且重力资料比例尺较小,因此有待进一步深入研究。
