菏泽市水系沉积物重金属特征及风险评估

doi:10.11720/wtyht.2022.1421

菏泽市水系沉积物重金属特征及风险评估

徐雄^,¹, 孙艳亭¹, 肖方¹, 肖培平¹, 董应尚¹, 李敏^,²

1.山东省菏泽生态环境监测中心,山东菏泽 274000

2.菏泽学院农业与生物工程学院,山东菏泽 274000

Characteristics and risk assessment of the heavy metals in stream sediments of Heze City

XU Xiong^,¹, SUN Yan-Ting¹, XIAO Fang¹, XIAO Pei-Ping¹, DONG Ying-Shang¹, LI Min^,²

1. Heze Ecological Environment Monitoring Center of Shandong Province, Heze 274000, China

2. College of Agricultural and Biological Engineering, Heze University, Heze 274000, China

通讯作者: 李敏(1979-),女,硕士,副教授。Email:limin428@126.com

责任编辑: 蒋实

收稿日期: 2021-08-1 修回日期: 2021-12-19

基金资助:

菏泽学院科研项目(XY17KJ07)

Received: 2021-08-1 Revised: 2021-12-19

作者简介 About authors

徐雄(1979-),男,硕士,高级工程师,主要从事土壤和水生态环境监测与研究工作。Email: xuxiong@hz.shandong.cn

摘要

为探讨南水北调东线重要汇水区菏泽市水系沉积物重金属特征、污染来源及环境风险,采集了菏泽市3个主要流域25个点位的水系沉积物进行6种重金属(Cu、Zn、Ni、Cr、Cd、Pb)含量分析,并利用污染负荷指数法、潜在生态风险指数法和对数回归模型法进行风险评估,利用相关性和主成分分析判别重金属污染来源。结果表明,研究区各流域水系沉积物重金属含量普遍高于背景值,所有点位Ni、Cd含量均超背景值,其中Cd有40%点位超3倍背景值。各流域水系沉积物重金属含量分布不均,6种重金属极大值均出现在洙赵新河流域,其污染负荷指数(PLI)、潜在生态风险指数(RI)、毒性比值(Y)分别为1.62、123和0.367,均高于其余两流域,属于中度污染,具有较强生态风险,可能对水生生物造成危害。主成分分析表明造成研究区内6种重金属富集的主要来源是工业园区内石油炼制及相关化工企业。

关键词： 水系沉积物; 重金属; 风险评估

Abstract

This study aims to investigate the characteristics, pollution sources, and ecological risks of heavy metals in the stream sediments in Heze City, which is an important catchment area in the east route of the South-to-North Water Diversion Project. To this end, stream sediment samples were collected from 25 sites of three major river basins in Heze City, and the contents of Cu, Zn, Ni, Cr, Cd, and Pb in the samples were analyzed. Moreover, this study assessed the ecological risks of these heavy metal elements using the pollution load index (PLI), potential ecological risk index (RI), and logarithmic regression model and determined the pollution sources of these heavy metal elements through correlation and principal component analysis. The results are as follows. The contents of the six heavy metal elements in the stream sediment samples were generally higher than their background values. The Ni and Cd contents at all investigated sites exceeded their background values, especially the Cd content at 40% of the investigated sites, which was more than three times the background value. The heavy metals in the stream sediments of the three river basins are unevenly distributed. The maximum values of the six heavy metals all originated from the samples of the Zhuzhaoxin River basin, of which the PLI, RI, and toxicity ratio Y were 1.67, 123 and 0.367, respectively. These values were higher than those of the other two basins, indicating that the heavy metals in sediments of the Zhuzhaoxin River basin reach moderate pollution and have high ecological risks and potential harm to aquatic organisms. The principal component analysis shows that the petroleum refining and related chemical enterprises in industrial parks are the main contributors to the enrichment of the six heavy metal elements.

Keywords： stream sediment; heavy metal; risk assessment

PDF (4931KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

徐雄, 孙艳亭, 肖方, 肖培平, 董应尚, 李敏. 菏泽市水系沉积物重金属特征及风险评估[J]. 物探与化探, 2022, 46(4): 1021-1029 doi:10.11720/wtyht.2022.1421

XU Xiong, SUN Yan-Ting, XIAO Fang, XIAO Pei-Ping, DONG Ying-Shang, LI Min. Characteristics and risk assessment of the heavy metals in stream sediments of Heze City[J]. Geophysical and Geochemical Exploration, 2022, 46(4): 1021-1029 doi:10.11720/wtyht.2022.1421

0 引言

沉积物作为河流生态系统的重要组成部分,其一方面汇集了水中因沉积、吸附作用带来的污染物,构成了氮、磷、有机物、营养盐、重金属等的蓄积库,另一方面,蓄积的污染物也可在特定的物理、化学、生物作用下再次释放到水体中导致水体二次污染^[1⇓-3]。许多研究表明,河流的富营养化、黑臭等问题与沉积物中的污染物有着密切的关系^[4-6]。因而,对纳污河流而言,要解决水体的污染,改善其水质,不仅要严格控制外源污染物的入河量,同时也要控制内源沉积物向水体释放污染物的量。重金属作为一类重要的水体污染物,具有长期而持久的毒性,且毒性会被生物富集作用不断放大,极大地威胁人体健康^[7]。为此,开展沉积物中重金属污染研究就显得十分必要和有意义。

菏泽市作为鲁西南黄河冲积平原地区的核心区,是南四湖的重要汇水区,其河流水系的水质对南水北调东线工程调水水质有着重要影响。该区地势平坦,河网纵横,洙赵新河、万福河、东鱼河是境内3条主要河流,集纳污、防汛、灌溉等功能于一体。然而,由于长期的纳污,3条河流及其支流沉积物中所汇集的重金属有“过载”的危险,因此必须加强监测和生态风险评估,确保生态安全。本研究旨在通过分析菏泽市境内洙赵新河、万福河、东鱼河3个主要流域水系沉积物中重金属的含量,评价沉积物污染现状、特征和生态风险,以期为南水北调东线工程山东段沿线汇水区河流综合整治提供一定的理论基础与科学依据。

1 材料与方法

1.1 样品采集与处理

在菏泽境内3个主要流域设置25个水系沉积物采样点(洙赵新河流域点位编号分别为Z₁、Z₂、Z₃、Z₄、Z₅、Z₆、Z₇、Z₈、Z₉、Z₁₀;万福河流域点位编号分别为:W₁、W₂、W₃、W₄、W₅、W₆、W₇、W₈;东鱼河流域点位编号分别为:D₁、D₂、D₃、D₄、D₅、D₆、D₇;具体见图1),共采集到25个沉积物样品。每个点位均用多点(5个)混合法采样,使用抓斗式采泥器采集沉积物表层0~10 cm样品约1 kg,去除动植物残体以及石块等杂质后装入样品袋,带回实验室,40 ℃烘至恒重,然后用玛瑙研钵进行研磨并过200目筛备用。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1 研究区位置及采样点位分布

Fig.1 Researched area location and distribution of sampling sites

1.2 分析项目、方法及质量控制

样品分析项目为铜、锌、镍、铬、镉、铅。分析方法为采用王水提取—电感耦合等离子体质谱法(HJ803—2016)进行测定,硝酸、盐酸均选用国药集团化学试剂有限公司生产的优级纯试剂。称取约0.1 g样品于聚四氟乙烯消解罐中,加入6 mL王水,按HJ803—2016标准中的消解条件使用美国CEM公司生产的MARS7微波消解仪进行消解。消解结束后冷却、转移、清洗,并用纯水定容至50 mL,待测。同时按照GB17378.5—2017进行样品水分的测定。为保证数据的准确性,在样品消解的同时,同步做2个实验空白和1个标准样品,保证实验空白测定值低于测定下限,标准样品测定值在保证值范围内,否则重新测定。实际样品测定过程中选取10%样品(3个)做平行双样,且保证相对偏差<30%(镉<40%),每个样品测试3次,结果取平均值。此测定条件下铜、锌、镍、铬、镉、铅6个项目的检出限分别为:0.5×10^-6、7×10^-6、2×10^-6、2×10^-6、0.07×10^-6、2×10^-6。

1.3 评价方法

1.3.1 污染负荷指数法

采用Tomlinson^[8]的污染负荷指数法对研究区内各点位的重金属元素进行评价,以便较为全面地评价区内沉积物污染状况。

污染因子 $C_{f}^{i}$ 计算公式为:

(1)

C_{f}^{i}

C_{s}^{i}

C_{b}^{i}

式中: $C_{s}^{i}$ 代表样品中金属i的含量; $C_{b}^{i}$ 代表金属i的背景值。

污染负荷指数PLI的计算公式为:

(2)PLI=(

C_{f}^{1} C_{f}^{2} C_{f}^{3}

…

C_{f}^{n}

)¹^/n。

由于目前暂无山东地区沉积物重金属元素的背景值,故参考山东省土壤背景值^[9]。各元素C_f值对应的污染程度分级^[5]为:C_f<1代表轻度污染;1≤C_f<3代表中度污染;3≤C_f<6代表重度污染;C_f≥6代表严重污染。不同PLI值对应的污染等级与污染程度如表1。

表1 不同污染负荷指数对应的污染等级和污染程度

Table 1 Levels and degrees of contamination corresponding to different PLI values

污染负荷指数	污染等级	污染程度
PLI<1	0	无污染
1≤PLI<2	I	中度污染
2≤PLI<3	II	强污染
PLI≥3	III	极强污染

新窗口打开| 下载CSV

1.3.2 潜在生态风险指数法

潜在生态风险指数法由Håkanson提出,该法兼顾了沉积物中金属污染物种类、金属浓度、金属毒性水平以及水体对污染的敏感性4个因素,是目前沉积物重金属生态危害评价的重要方法之一^[10]。潜在生态风险指数(RI)计算公式如下:

(3)

E_{r}^{i}

T_{r}^{i}

C_{f}^{i}

(4)RI=∑

E_{r}^{i}

=∑(

T_{r}^{i}

C_{f}^{i}

)。

式中: $E_{r}^{i} 代表重金属 i 的潜在生态风险系数; C_{f}^{i}$ 代表污染因子; $T_{r}^{i}$ 代表重金属i的毒性响应因子,根据徐争启等^[11]的研究,Cu、Zn、Ni、Cr、Cd、Pb的毒性响应因子分别为5、1、5、2、30和5;RI代表潜在生态风险指数。

由于Håkanson潜在生态风险评价分级标准是基于沉积物中8种污染物含量进行划分,而本研究只测定了6种污染物的含量,故参照马建华等^[12]的方法对RI分级标准进行了调整,E_r和RI具体分级标准见表2。

表2 潜在生态风险评价分级标准及对应风险等级

Table 2 The grade criteria of E_r and RI and its corresponding risk level

潜在生态风险系数(E_r)		潜在生态风险指数(RI)
分级标准	风险等级	分级标准	风险等级
E_r<40	轻微生态风险	RI<60	轻微生态风险
40≤E_r<80	中等生态风险	60≤RI<120	中等生态风险
80≤E_r<160	较强生态风险	120≤RI<240	较强生态风险
160≤E_r<320	强烈生态风险	RI≥240	极强生态风险
E_r≥320	极强生态风险

新窗口打开| 下载CSV

1.3.3 对数回归模型法

对数回归模型是一个经验模型,由美国学者Field提出,可用于评价沉积物中的毒性数据和化学数据 ^[13],其计算公式为:

(5)P=

\frac{e x p (B_{0} + B_{1} l g x)}{1 + e x p (B_{0} + B_{1} l g x)}

(6)Y=0.11+0.33P_max+0.40

P_{m a x}^{2}

。

式中:P代表观察到毒性影响的可能性;x代表沉积物重金属含量;B₀代表截距参数,B₁代表斜率参数,两者对应不同重金属的取值如表3。P<0.2表示低毒性影响,P>0.8表示高毒性影响。Y代表预测到的毒性比值;P_max代表单个样品中毒性影响的最大可能性。Y≤0.25代表对水生生物不会造成危害;0.25<Y<0.5代表对水生生物可能造成危害;Y≥0.5代表对水生生物极有可能造成危害。

表3 对数回归模型中重金属元素对应的截距和斜率参数

Table 3 Intercept and slope corresponding to different heavy metals in logistic regression model

参数	Cu	Zn	Ni	Cr	Cd	Pb
截距B₀	-5.79	-7.98	-4.61	-6.44	-0.34	-5.45
斜率B₁	2.93	3.34	2.77	3.00	2.51	2.77

新窗口打开| 下载CSV

2 结果与分析

2.1 各流域水系沉积物中重金属含量特征

采用SPSS22.0软件对数据进行统计分析。菏泽市3个主要流域水系沉积物中6种重金属含量统计结果见表4。不同流域6种重金属的含量差异明显,各重金属的极大值均出现在洙赵新河流域,且该流域内各重金属含量均值最高,特别是Cu和Cr含量分别达到40.2×10^-6和80.3×10^-6,显著高于其他两个流域。各点位重金属超过背景值的比例均超过70%,其中Cu、Ni、Cd全部超过背景值。万福河流域除Ni、Cd外,其余重金属均值在3个流域中都最低。东鱼河流域除Ni、Cd含量最低外,其余重金属均值都介于万福河流域和洙赵新河流域之间。研究区内各点位重金属含量差异较大,其变异系数范围为14.2%~39.1%,其中洙赵新河流域的Zn、Cr、Cd,万福河流域的Cu、Cd,东鱼河流域的Cu、Ni、Cd、Pb的变异系数均接近或超过30%,表明这几种重金属在流域内分布不均匀。需要指出的是东鱼河流域的Cu变异系数达到39.1%,属高度变异,表明在流域内可能存在或曾经有过点源污染。

表4 不同流域水系沉积物重金属统计结果描述

Table 4 Descriptive statistics of heavy metals in sediments from different rivers

	参数	Cu	Zn	Ni	Cr	Cd	Pb
洙赵新河流域	含量范围/10^-6	32.7~53.6	52.4~120.0	31.2~61.4	52.2~139.0	0.165~0.417	20.9~44.1
	平均值/10^-6	40.2	84.4	44.5	80.3	0.269	31.1
	标准偏差/10^-6	7.5	23.5	10.9	27.6	0.078	6.2
	变异系数/%	18.6	27.9	24.5	34.3	28.9	19.9
	背景值/10^-6	24.0	63.5	25.8	66.0	0.084	25.8
	C_f值	1.68	1.33	1.72	1.22	3.20	1.20
	$E_{r}^{i}$ 值	8.40	1.33	8.60	2.44	96.0	6.00
	超背景值点位占比/%	100	70	100	70	100	80
万福河流域	含量范围/10^-6	15.5~41.6	62.8~87.6	27.8~57.3	54.1~92.3	0.173~0.367	22.7~37.6
	平均值/10^-6	27.4	74.2	42.9	69.3	0.254	29.9
	标准偏差/10^-6	8.7	10.5	10.2	11.5	0.079	4.9
	变异系数/%	31.8	14.2	23.7	16.5	31.0	16.3
	背景值/10^-6	24.0	63.5	25.8	66.0	0.084	25.8
	C_f值	1.14	1.17	1.66	1.05	3.02	1.16
	$E_{r}^{i}$ 值	5.70	1.17	8.30	2.10	90.6	5.80
	超背景值点位占比/%	62.5	87.5	100	62.5	100	75
东鱼河流域	含量范围/10^-6	18.5~48.4	55.3~108.0	28.1~59.3	51.2~94.5	0.133~0.336	20.4~41.5
	平均值/10^-6	33.3	78.3	39.2	72.9	0.212	30.4
	标准偏差/10^-6	13.0	18.3	11.0	16.1	0.070	8.6
	变异系数/%	39.1	23.4	28.1	22.1	32.8	28.1
	背景值/10^-6	24.0	63.5	25.8	66.0	0.084	25.8
	C_f值	1.39	1.23	1.52	1.11	2.53	1.18
	$E_{r}^{i}$ 值	6.95	1.23	7.60	2.22	75.9	5.90
	超背景值点位占比/%	57.1	71.4	100	57.1	100	57.1

新窗口打开| 下载CSV

从潜在生态风险系数统计结果看,各流域Cd的 $E_{r}^{i}$ 都最高,其中洙赵新河、万福河均超过80,具有较强生态风险;东鱼河在40~80之间,具有中等生态风险;而其余重金属 $E_{r}^{i}$ 范围为1.17~8.60,远远小于40,生态风险低。

2.2 不同重金属在研究区内分布特征

6种重金属在不同流域内存在一定差异,见图2。Cu、Zn、Cr、Pb的含量都表现为洙赵新河流域>东鱼河流域>万福河流域,其中,洙赵新河流域Cu含量较东鱼河流域、万福河流域分别高17.2%、31.8%;Zn含量分别高7.2%、12.1%;Cr含量分别高9.2%、13.7%;Pb含量分别高2.3%、3.9%。Ni和Cd的含量则表现为洙赵新河流域>万福河流域>东鱼河流域,其中,洙赵新河流域Ni含量较万福河流域、东鱼河流域分别高3.6%、11.9%;Cd含量分别高5.6%、21.2%。总体来看,沉积物重金属的高值均分布于洙赵新河流域,表明该流域污染最重,其次是东鱼河流域,万福河流域污染最轻。究其原因,可能是洙赵新河汇集了人口稠密、工业相对发达的东明县、牡丹区、郓城县、巨野县等县区的工业和生活污水,导致污染较为突出,而东鱼河、万福河流域内的县区工业发展相对滞后,因而污染相对较轻。

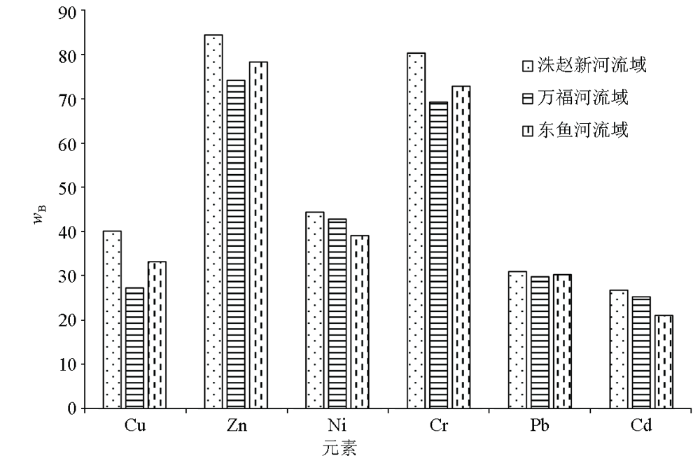

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2 不同流域沉积物重金属差异

Cu、Zn、Ni、Cr、Pb含量单位为10^-6;Cd含量单位为10^-8

Fig.2 Difference of heavy metals in sediments in different watersheds

2.3 沉积物重金属污染评价

2.3.1 污染负荷指数评价

不同流域重金属污染程度存在差异。从上文表4中C_f值统计结果可以看出,各点位6种重金属污染因子都介于1.05~3.20,除洙赵新河和万福河的Cd属重度污染外,其余均属于中度污染,其中洙赵新河流域各重金属的C_f值均最高,污染最重,尤以Cd、Ni、Cu污染程度最重。万福河流域的污染相对较轻,研究区内C_f的最低值就出现在该流域,为Cr元素,其C_f值只有1.05。东鱼河流域除Ni和Cd外,其余重金属的C_f值均介于洙赵新河与万福河流域之间。

对25个研究点位重金属污染因子进行统计,结果见表5。从表中可看出,Cd有10个点位为重度污染,15个点位为中度污染,其余5种重金属C_f值均小于3,为轻度或中度污染。中度污染点位较多,6种重金属达到中度污染程度的点位均达到或超过60%,其中Ni最高,达到100%。

表5 沉积物重金属污染因子评价结果

Table 5 Evaluation results of contamination factors of heavy metals in sediments

污染因子	污染程度	Cu		Zn		Ni		Cr		Cd		Pb
污染因子	污染程度	点位	占比	点位	占比	点位	占比	点位	占比	点位	占比	点位	占比
C_f<1	低度	6	24%	6	24%	0	0%	9	36%	0	0%	7	28%
1≤C_f<3	中度	19	76%	19	76%	25	100%	16	64%	15	60%	18	72%
3≤C_f<6	重度	0	0%	0	0%	0	0%	0	0%	10	40%	0	0%
C_f≥6	严重	0	0%	0	0%	0	0%	0	0%	0	0%	0	0%

新窗口打开| 下载CSV

国内部分受污染水体沉积物重金属污染负荷指数列于表6。可以看出,不同河流因流域内经济、社会、人口等发展水平差异,其沉积物重金属污染负荷指数差异悬殊。本研究区内的洙赵新河、万福河、东鱼河流域PLI值分别为1.62、1.42、1.43,均介于1~2,属中度污染。与表中其他流域比较可看出,安徽宿州新汴河、嘉兴河网、济南市东泺河因多种重金属元素具有高C_f值而导致PLI>3,表现为强污染和极强污染状态;宝鸡千河所有重金属因C_f值均低导致PLI<1,表现为无污染状态;海口五源河、赣江南昌段仅Cd元素的C_f值较高(>2)而使PLI值介于1~2,表现为中度污染状态,和研究区内的洙赵新河、万福河、东鱼河污染程度属同一级别,但后者Cu、Zn、Ni、Cd的C_f值均高于海口五源河,Zn、Cr、Pb的C_f值均高于赣江南昌段,导致PLI值也更高,表明洙赵新河、万福河、东鱼河污染相对更重,需引起足够重视。

表6 不同受污染水体沉积物重金属评价结果

Table 6 Evaluation results of heavy metals in sediments from different polluted rivers

研究区域	C_f值						PLI
研究区域	Cu	Zn	Ni	Cr	Cd	Pb	PLI
宝鸡千河^[6]	0.20	0.76		0.17	0.64	0.61	0.40
嘉兴河网^[14]	3.13	4.02	1.93	1.95	6.57	2.46	3.02
海口五源河^[15]	1.00	0.94	0.86	1.17	2.05	1.39	1.18
安徽宿州新汴河^[16]	5.15	0.47	0.78	0.77	355	1.85	3.14
济南市东泺河^[17]	2.88	2.30		1.46	2.21	1.92	2.10
赣江南昌段^[18]	1.41	0.32		0.35	16.7	0.89	1.19
洙赵新河	1.68	1.33	1.72	1.22	3.20	1.20	1.62
万福河	1.14	1.17	1.66	1.05	3.02	1.16	1.42
东鱼河	1.39	1.23	1.52	1.11	2.53	1.18	1.43

新窗口打开| 下载CSV

2.3.2 潜在生态风险指数评价

研究区洙赵新河、万福河、东鱼河3个流域潜在生态风险指数RI值分别为123、114、99.7,依据表2潜在生态风险指数分级标准可看出洙赵新河流域存在较强生态风险,万福河和东鱼河流域存在中等生态风险,这与用单一的C_f或PLI进行评价的结果有一定差异,其原因主要是C_f值或PLI值都只考虑了沉积物中重金属含量的高低而没有考虑各种重金属的毒性,RI值则既考虑了沉积物中重金属的含量也考虑了其毒性,所以其评价结果与用C_f或PLI评价的结果不同。然而,不同重金属对RI值的贡献是不一样的,6种重金属对潜在生态风险指数的贡献见图3。从该图可看出Cd的贡献最大,超过70%,达到78.15%; Ni、Cu、Pb有较大贡献,分别为7.26%、6.28%、5.21%;Cr、Zn贡献很小,总共只占3.10%,这表明重金属的毒性与其超背景值的多少是影响其在RI中贡献的关键因素。

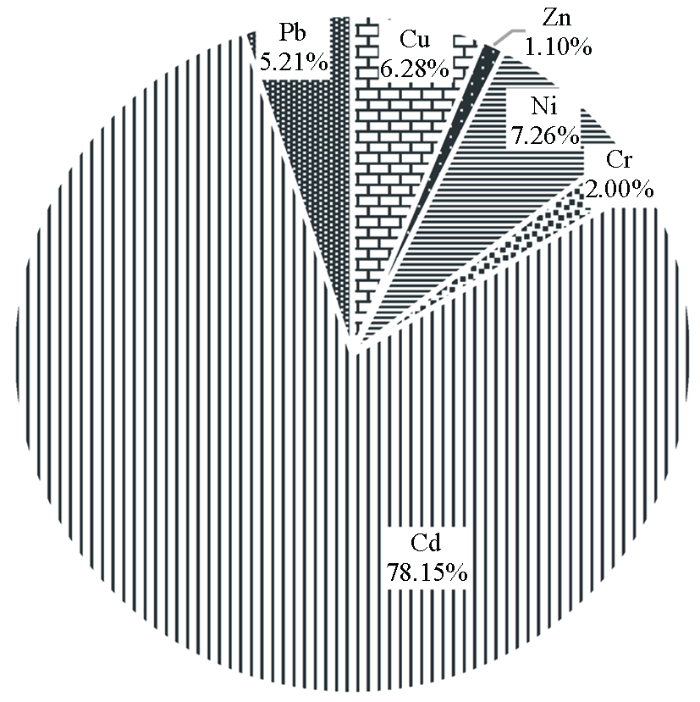

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3 不同重金属对潜在生态风险指数的贡献

Fig.3 Contribution of different heavy metals to potential ecological risk index

2.3.3 对数回归模型评价

采用对数回归模型评价研究区内沉积物重金属元素的生物风险性,结果见表7。从表中可以看出,Ni观察到毒性影响的可能性最大;其次是Cr;Cd、Zn观察到毒性影响的可能性最小,其P值都小于0.2,属低毒性影响。这表明Ni、Cr是3个流域可能引起生物毒性的重要元素。另外,从沉积物毒性比值Y看出,3个流域Y值按大小排列为洙赵新河流域>万福河流域>东鱼河流域,它们均介于0.25~0.5,表明有可能对水生生物造成危害,因此应予以足够重视。

表7 三个流域水系沉积物重金属元素的P值和Y值

Table 7 P and Y values of heavy metals in sediments from three rivers

流域	P						P_max	Y
流域	Cu	Zn	Ni	Cr	Cd	Pb	P_max	Y
洙赵新河	0.252	0.176	0.489	0.326	0.145	0.212	0.489	0.367
万福河	0.171	0.150	0.478	0.285	0.138	0.204	0.478	0.359
东鱼河	0.209	0.160	0.451	0.299	0.116	0.207	0.451	0.340

新窗口打开| 下载CSV

3 讨论

3.1 沉积物中重金属分布具有不均匀性

比较研究区沉积物中6种重金属含量可以发现,它们的富集状况不仅在流域间存在明显差异,而且即使在同一流域内不同采样点之间差异也十分显著,具体见图4。在洙赵新河流域Cu、Ni、Cd等在干流的上游和部分小支流出现较高富集(Z₁、Z₃),特别是Cd富集明显(C_f>3),而其他区域富集较轻,其原因可能是Z₁点位与东明县石油化工园区相邻,园区内多为大中型石油炼制、精细化工企业,其生产过程中会产生较突出的Cd排放,Z₃点位附近分布着多个乡镇工业园,建有多家医药、化工、印染企业,由于企业规模小,治污设施老化,污染治理效果不够理想,导致Ni、Cd的排放总量并不小。万福河流域各重金属元素总体富集程度轻于洙赵新河流域,但Ni、Cd在其干流的下游W₈以及支流的W₇点位出现较高富集,原因可能是W₇点位所在的金成河上游为成武县化工园区,集中分布了10余家中小型精细化工、农药医药中间体生产企业,其污水流入金成河对W₇点位产生影响,并进一步影响到临近的下游W₈点位。东鱼河流域是研究区内重金属含量差异最大的流域,Cu、Zn、Cr、Cd、Pb都出现了低于背景值的点位,同时Cu、Ni、Cd中又出现了4个含量超2倍背景值的点位,其原因可能是曹县、单县城区前几年的工业、生活污水管控不严,大量污水分别超标排入团结河和胜利河,尽管经过长距离的沉降、自净作用,仍对D₄、D₆点位产生显著影响,进而影响D₅、D₇点位,从而使一些重金属污染物在沉积物中被保留或记录。这与湘江水系^[19]、上海河流^[10]沉积物重金属分布特征相类似。

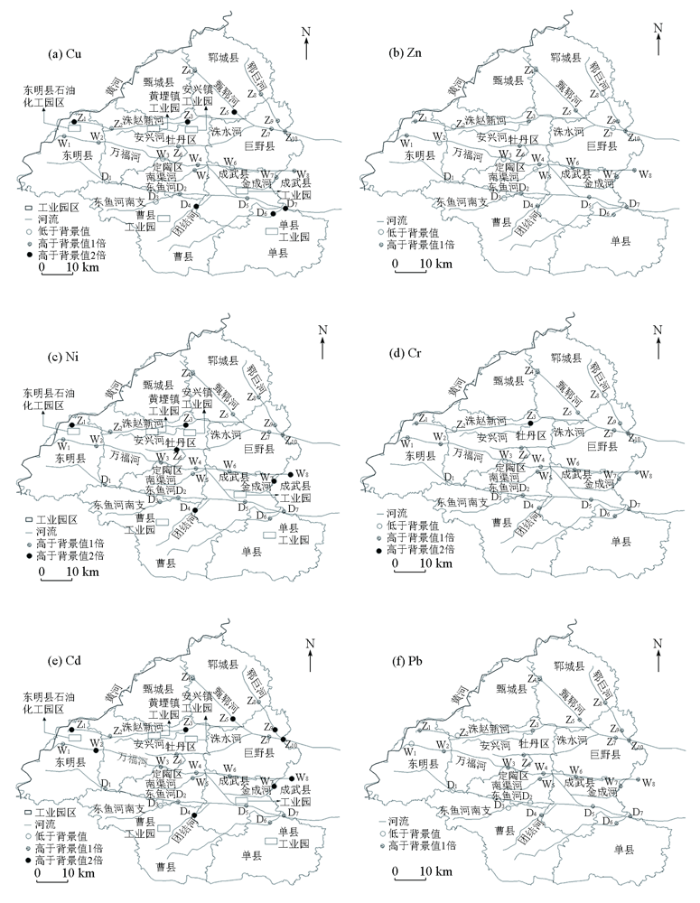

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4 研究区重金属含量分级示意

Fig.4 Distribution of heavy metal contents in sediments of researched area

3.2 沉积物中重金属来源分析

重金属含量的相关性是判断它们是否具有相同来源的重要方法^[20],故采用SPSS22.0统计软件对6种重金属含量进行相关性检验,结果如表8。从表中可以看出,6种元素均两两显著相关(p<0.01,Cr、Cd间除外),表明它们来源可能相同。通过主成分分析计算(表9),提取出一个主成分,其方差贡献率为71.49%,能够反映数据的绝大部分信息,6种重金属都有较高且相近的正荷载,结合相关性分析,确定他们具有相同的来源。菏泽地区作为山东省重要的石油化工基地,每个县区都有石油炼制或相关化工园区,这些园区或企业可能是沉积物中Cu、Zn、Ni、Cr、Cd、Pb的重要来源,这与刘薇^[21]在新疆克拉玛依独山子地区石油化工园区的研究结果相一致。

表8 重金属含量间的相关系数

Table 8 Correlation coefficients among heavy metal contents

元素	Cu	Zn	Ni	Cr	Cd	Pb
Cu	1
Zn	0.678^**	1
Ni	0.567^**	0.712^**	1
Cr	0.478^**	0.781^**	0.739^**	1
Cd	0.728^**	0.655^**	0.712^**	0.493^*	1
Pb	0.654^**	0.682^**	0.607^**	0.629^**	0.739^**	1

注:“^**”表示在0.01水平上显著相关;“^*”表示在0.05水平上显著相关。

新窗口打开| 下载CSV

表9 沉积物中各重金属元素主成分分析结果

Table 9 Principal component analysis result of heavy metals in sediments

重金属	因子载荷
Cu	0.807
Zn	0.891
Ni	0.856
Cr	0.812
Cd	0.854
Pb	0.850
方差贡献率	71.49%

新窗口打开| 下载CSV

3.3 风险评价结果的差异与评价方法的优劣

本研究中,污染负荷指数法评价结果表明三个流域均属中度污染(1≤PLI<2),对数回归模型的评价结果也表明沉积物重金属可能对水生生物造成危害(0.25<Y<0.5),两者评价结果基本一致。潜在生态风险指数评价结果则显示洙赵新河流域存在较强生态风险,万福河和东鱼河流域存在中等生态风险,与前两种方法评价结果有差异,究其原因可能是该方法同时考虑了金属元素的种类、浓度和毒性影响,而前两种方法主要考虑的是金属元素的浓度和富集状况。综合来看,潜在生态风险指数法的评价结果更全面、客观、可靠。

通过对以上评价结果的比较和深入分析发现3种评价方法的评价基础和所采用的数学模型是有所差异的,因而3种方法各有优劣。污染负荷指数PLI直观反映各个重金属对污染的贡献程度^[22],它是以污染因子C_f为基础,综合各个重金属元素对污染的影响而得到的一个指标,能避免污染指数加和造成评价结果歪曲的现象,可较准确地反映沉积物污染状况,但该法忽略了不同重金属元素毒性的巨大差异,可能会造成评价结果的严重偏差。对数回归模型评价法作为一种新发展起来的经验模型,可用于沉积物中化学数据和毒性数据的评估,目前在国内用其进行沉积物重金属安全性评价的文献还不多,因此该方法还需要在应用中进一步观察。潜在生态风险指数(RI)法也是建立在污染因子C_f的基础上,通过引入毒性影响因子 $T_{r}^{i}$ 并通过加和的方式来反映沉积物的潜在生态风险,既考虑了不同重金属之间的含量、毒性差异,又考虑了多种重金属的综合毒性效应,考虑的因素相对更全面、完整,是目前应用非常广泛的生态风险评价方法,但该方法中采用加权的方式具有一定的主观性,可能会因选择目标元素数量的差别而产生较大差异。

另外需要指出的是,选择适合的背景值将对污染负荷指数(PLI)和潜在生态风险指数(RI)产生重要影响,进而影响最终评价结果,因此选择沉积物背景值时最好选择研究区内沉积物背景值,如果缺乏该数据必须选择研究区外水系沉积物或土壤背景值时一定要慎重。

4 结论

1)研究区各流域水系沉积物重金属含量普遍高于背景值(C_f>1),在所有调查点位中Ni全部为中度污染水平,Cd全部为中、重度污染水平。

2)沉积物重金属富集状况差异显著。6种重金属的极大值都出现在洙赵新河流域;万福河流域和东鱼河流域既有低于背景值的点位,也有高于2倍背景值的点位,表明研究区沉积物重金属分布极不均匀。

3)研究区内洙赵新河流域水系沉积物重金属存在较强生态风险,万福河和东鱼河流域存在中等生态风险,并且可能对水生生物造成危害。

4)主成分及相关性分析结果表明,沉积物中6种重金属主要来源于工业园区石油炼制及相关化工企业。
