物探与化探, 2019, 43(4): 822-827 doi: 10.11720/wtyht.2019.1460

方法研究·信息处理·仪器研制

巯基葡聚糖分离富集—电感耦合等离子体质谱法测定水中的痕量锡

徐冰旭, 邢夏, 徐进力, 陈海杰, 张勤, 刘亚轩,

中国地质科学院 地球物理地球化学勘查研究所,河北 廊坊 065000

The determination of trace tin in water samples by inductively coupled plasma mass spectrometry (ICP-MS) after separation and enrichment using mercapto containing dextran gel

XU Bing-Xu, XING Xia, XU Jin-Li, CHEN Hai-Jie, ZHANG Qin, LIU Ya-Xuan,

Institute of Geophysical and Geochemical Exploration, Chinese Academy of Geological Sciences, Langfang 065000, China

通讯作者: 刘亚轩(1978-),男,博士,教授级高级工程师,从事分析测试和标准物质研究工作。Email:liuyaxuan@igge.cn

责任编辑: 蒋实

收稿日期: 2018-12-13   修回日期: 2019-03-1   网络出版日期: 2019-08-20

基金资助: 中国地质科学院物化探研究所基本科研业务费.  AS2015J05

Received: 2018-12-13   Revised: 2019-03-1   Online: 2019-08-20

作者简介 About authors

徐冰旭(1991-),男,硕士研究生。Email:994814561@qq.com 。

摘要

地球化学水样品中锡的含量普遍较低,目前还没有标准检测方法。笔者采用巯基葡聚糖凝胶(SDG)对水样品进行分离富集,利用电感耦合等离子体质谱法(ICP-MS)测定了样品中的痕量锡。通过对SDG柱分离条件优化,得到在过柱溶液酸度为1%(v/v)的盐酸、离子强度(以NaAc浓度计)为0.1 mol·L -1、洗脱液酸度为6 mol·L -1盐酸、洗脱液体积为30 mL的条件下,锡的分离效果最佳。将该方法应用于实际水样品分析中,方法检出限为0.37 μg·L -1,方法精密度(RSD%)在10%以内,加标回收率为90%~110%,可以满足地球化学水样品中痕量锡的测定。

关键词： 锡 ; 巯基葡聚糖凝胶 ; 电感耦合等离子体质谱法 ; 水样品

Abstract

The content of tin in geochemical water samples is generally low, and there is no standard method which can be used currently. In this investigation, the trace tin in water samples was detected by inductively coupled plasma mass spectrometry (ICP-MS) after separation and enrichment using mercapto containing dextran gel (SDG). The separation conditions of the SDG column were optimized. The separating effect of tin was the best when the acidity of the solution before filtering by the column was 1% (v/v) hydrochloric acid, the ion strength was 0.1mol/L counted by NaAc, the acidity of eluent was 6N hydrochloric acid and the volume of the eluent was 30 mL. When the proposed method was applied to analyzing actual water samples, the detection limit of tin was 0.37μg/L, the precision (RSD%) was less than 10%, and the recovery rate was in the range of 90%~110%, which could satisfy the determination requirement of trace tin in geochemical water samples.

Keywords： tin ; mercapto containing dextran gel ; inductively coupled plasma mass spectrometry ; water samples

PDF (986KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

徐冰旭, 邢夏, 徐进力, 陈海杰, 张勤, 刘亚轩. 巯基葡聚糖分离富集—电感耦合等离子体质谱法测定水中的痕量锡. 物探与化探[J], 2019, 43(4): 822-827 doi:10.11720/wtyht.2019.1460

XU Bing-Xu, XING Xia, XU Jin-Li, CHEN Hai-Jie, ZHANG Qin, LIU Ya-Xuan. The determination of trace tin in water samples by inductively coupled plasma mass spectrometry (ICP-MS) after separation and enrichment using mercapto containing dextran gel. Geophysical and Geochemical Exploration[J], 2019, 43(4): 822-827 doi:10.11720/wtyht.2019.1460

0 引言

锡广泛存在于土壤、植物和动物体内,是人体必需的微量元素,在人体内能促进蛋白质与核酸反应,加速生长[1],但锡的摄入量过多可促使肝肾病变,并引起中毒[2]。《生活饮用水卫生标准》中规定,与饮用水接触的防护材料浸泡检验项目中锡的增加量应小于(等于)0.002 mg·L-1[3]。锡与有机物结合生成的三丁基锡(TBT)和三苯基锡(TPhT)均是美国EPA公布的67种内分泌干扰物质之一[4]。因此,建立灵敏准确测定水样品中痕量锡的方法非常必要。

目前测定溶液中锡的方法有石墨炉原子吸收法[5,6]、火焰原子吸收法[7]、分光光度法[8]、原子荧光光谱法[9]等。石墨炉原子吸收法在灰化过程中易形成双原子分子SnO、SnCl的逸散气体而降低原子化效率[10];火焰原子吸收法对火焰要求较高,通常采用氧化亚氮—乙炔火焰和空气—乙炔火焰,前者火焰温度较高,会产生强电离,需加入易电离的元素,该火焰操作麻烦,需要来回转换[11],而后者灵敏度较低,难以满足测定需求[12];分光光度法主要用于常量分析,需多种有机试剂,操作繁琐,很难达到痕量测定的要求[13];原子荧光光谱法中锡形成氢化物的酸度范围狭窄,难以精确控制[14]。常用于测定锡的发射光谱法存在谱线干扰和基体干扰,一般仅应用于固体样品分析[15]。

电感耦合等离子体质谱法(ICP-MS)在锡的测定中也有应用,但存在严重的质谱干扰,且ICP-MS对溶液中溶解性固体总量(TDS)要求较高。巯基葡聚糖凝胶(SDG)作为一种良好的吸附剂[16,17,18],通过控制原溶液和洗脱液酸度来吸附和洗脱不同的金属离子,从而达到分离富集待测目标物的目的。笔者通过SDG柱对锡吸附、洗脱特性的研究,得到最佳分离条件,可将大部分盐分和干扰离子去除,与ICP-MS联用可准确测定实际水样品中的痕量锡。

1 实验部分

1.1 主要仪器和设备

X-SERIESⅡ等离子体质谱仪(Thermo Fisher),工作参数见表1;XGY-2020A型原子荧光光谱仪(物化探研究所开元公司);抽滤装置。

1.2 试剂

盐酸(1+1);盐酸(1+3);HNO3(1+3);氢氧化钠溶液(25 g·L-1);醋酸钠溶液(1 mol·L-1);四氢呋喃;巯基乙酸;葡聚糖凝胶:Sephadex-G25(北京索莱宝科技有限公司);酚酞指示剂:将0.1 g酚酞溶于100 mL的乙醇中;锡标准储备液(钢铁研究院,浓度:500 μg·mL-1);锡标准溶液:5 μg·mL-1(由标准储备液逐级稀释)。

1.3 SDG及分离柱的制备

SDG的制备:在具塞锥形瓶中,加入巯基乙酸10 mL、四氢呋喃10 mL和浓硫酸1滴,混匀后再加入葡聚糖凝胶10 g于40 ℃恒温反应二昼夜(化学反应方程式如下),取出冷却至室温后抽滤,用去离子水洗涤至中性,再用少量乙醇洗涤脱水,放入烘箱中35 ℃下干燥,备用。

表1   ICP-MS工作参数

Table 1  Operating parameters of ICP-MS

参数射频功率
/W		雾化气流量
/(L·min-1)		辅助气流量
/(L·min-1)		冷却气流量
/(L·min-1)		扫描方式扫描次数
/次		停留时间
/ms		采样深度
/step
设定值14000.860.714跳峰扫描6010200

新窗口打开| 下载CSV


分离柱的制备:取长150 mm、内径8 mm的玻璃管,前端拉成内径为2 mm的尖头,并加上一活塞,控制流速,塞一小块脱脂棉,将SDG以湿法(用去离子水浸泡24 h以上,使葡聚糖凝胶充分溶胀)装入,柱高约为30 mm。

1.4 实验方法

向50 mL的容量瓶中加入5 μg·mL-1的锡标准溶液2 mL(含锡10 000 ng),用HCl(1+1)调节酸度,1 mol·L-1的NaAc溶液调节离子强度,最后定容至50 mL,摇匀。过SDG柱,接收滴下的溶液(过滤液),再用一定浓度的盐酸溶液进行洗脱,收集滴出的酸溶液(洗脱液)。把过滤液和洗脱液加热浓缩,重新调节酸度,定容后用ICP-MS测定锡的含量。

2 结果与讨论

2.1 过柱溶液的酸度

在溶液通过SDG柱的过程中,Sn4+可与巯基结合,在不同酸度下巯基与Sn4+的结合能力不同[17]。用盐酸调节溶液酸度,使溶液中的盐酸体积分数分别为0%、0.5%、1%、2%、4%,过SDG柱,然后用 4 mol·L-1的盐酸30 mL进行洗脱,测定结果见图1。锡在SDG柱中的吸附质量随着盐酸浓度的改变而发生显著变化,在1%(v/v)的盐酸中吸附锡的质量最大,说明在弱酸环境中巯基与Sn4+的结合能力较强,从而使Sn4+吸附于SDG柱,随着酸度的增大,巯基和Sn4+结合力逐渐减小,大量Sn4+被溶液带出SDG柱。故选择1%(v/v)的盐酸作为SDG柱吸附锡的最佳酸度。

图1

新窗口打开| 下载原图ZIP| 生成PPT

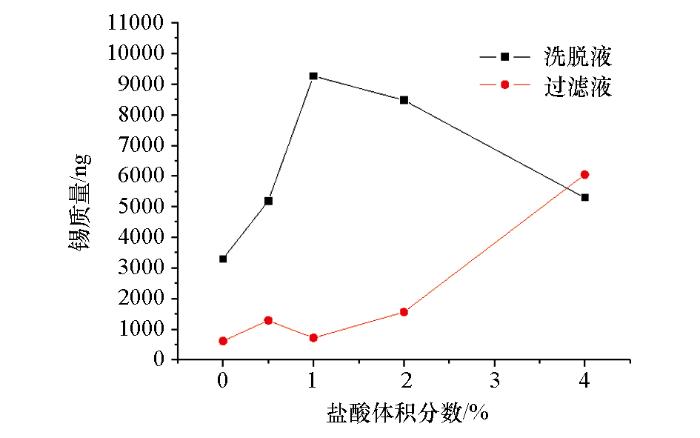

图1   锡的吸附质量与酸度的关系

Fig.1   The relationship between adsorption quality of tin and acidity


2.2 过柱溶液的离子强度

NaAc溶液通常用来调节溶液的离子强度,同时可以起到一定的缓冲作用来控制酸碱平衡。固定盐酸的体积分数为1%,分别调节NaAc浓度为0、0.02、0.04、0.1、0.2 mol·L-1,过柱并用4 mol·L-1的盐酸30 mL洗脱,测定结果见图2。随着NaAc浓度的增加,锡的吸附质量逐渐增加,当NaAc浓度达到0.1 mol·L-1时吸附质量达到最高。因此,选择0.1 mol·L-1的NaAc溶液作为SDG柱吸附锡的最佳离子强度。

图2

新窗口打开| 下载原图ZIP| 生成PPT

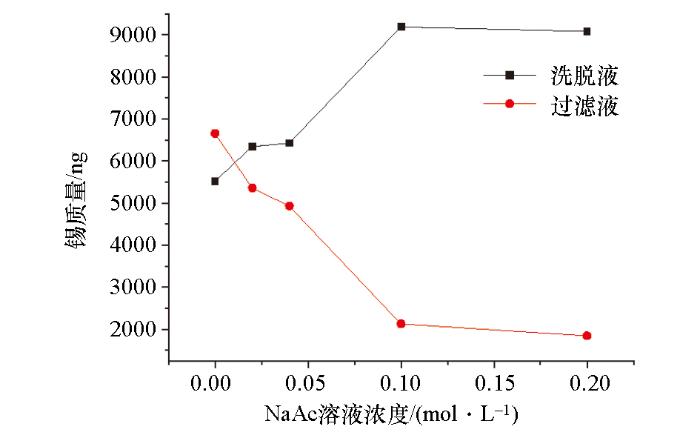

图2   锡的吸附质量与离子强度的关系

Fig.2   The relationship between adsorption quality of tin and ionic strength


2.3 洗脱液的酸度

在盐酸体积分数为1%,NaAc浓度为0.1 mol·L-1的条件下,将溶液过SDG柱分别用1、2、3、4、6、8、10 mol·L-1的盐酸30 mL进行洗脱,测定结果见图3。随着HCl浓度的增加锡的洗脱质量逐渐增加,当HCl浓度达到6 mol·L-1后洗脱质量趋于平衡,原因同样是巯基和Sn4+的结合力受酸度的影响,在超过一定浓度的盐酸中Sn4+会脱离和巯基形成的硫醇盐而被洗脱液带出。若酸度持续增大会对SDG柱的结构造成破坏,影响凝胶的回收,所以选择6 mol·L-1的盐酸作为洗脱液最为合适。

图3

新窗口打开| 下载原图ZIP| 生成PPT

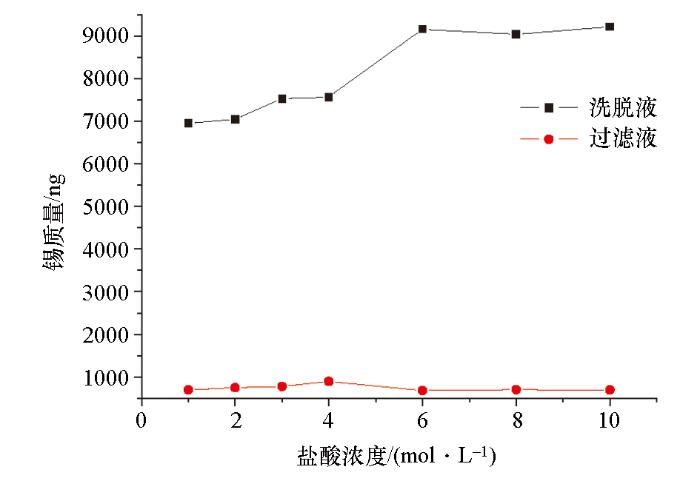

图3   洗脱质量与洗脱液酸度的关系

Fig.3   The relationship between elution quality and acidity of eluent


2.4 洗脱液的体积

在SDG柱吸附性能最好的条件下分别用6 mol·L-1的盐酸5、10、20、30、40 mL进行洗脱,测定结果见图4。随着洗脱液体积的增大,洗出锡的质量也逐渐增大,当体积达到30 mL后洗脱质量趋于平衡,说明用30 mL的洗脱液可以把与巯基结合的Sn4+完全解脱。故选择30 mL的洗脱液作为最佳洗脱体积,该过程中,原溶液由50 mL变为30 mL,起到了一定的浓缩作用。

图4

新窗口打开| 下载原图ZIP| 生成PPT

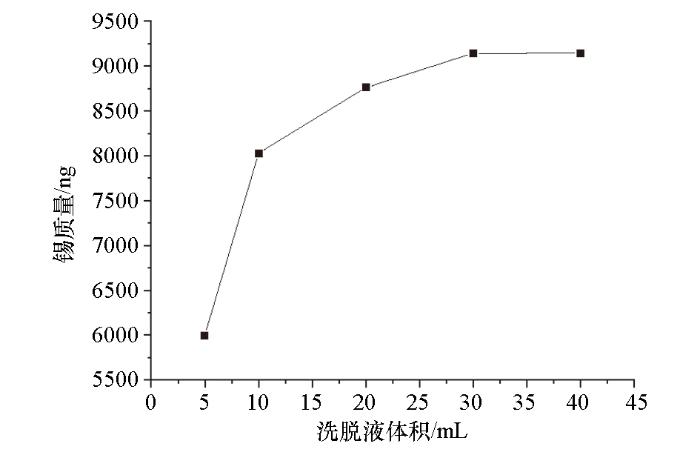

图4   洗脱质量与洗脱液体积的关系

Fig.4   The relationship between elution quality and volume of eluent


2.5 实际水样品分析及方法参数

2.5.1 方法回收率

取20 mL实际水样品于50 mL容量瓶中,加入适量NaOH溶液调至碱性,以酚酞为指示剂,用HCl(1+3)进行中和,再加入HCl(1+1)1 mL调至最佳酸度,NaAc溶液5 mL使其浓度为0.1 mol·L-1,定容,摇匀。以约2 mL·min-1的流速通过SDG分离柱,并用6 mol·L-1的盐酸溶液30 mL洗脱,收集洗脱液,并在电热板上加热浓缩至5 mL左右,冷却,加入1.2 mL HNO3(1+3)再次调节酸度,转移至10 mL试管中,定容,摇匀,用ICP-MS进行测定,并与原子荧光光谱法(AFS)的测定结果对比,结果见表2,两种方法测定结果相吻合。

表2   水样中锡的测定结果

Table 2  Determination of tin in water samples

样品测定值
/(μg·L-1)		加标量
/(μg·L-1)		加标后测定值
/(μg·L-1)		回收量
/(μg·L-1)		回收率
/%		AFS测定值
/(μg·L-1)
水样11.062.02.891.8491.781.11
水样21.082.02.931.8592.491.13
水样30.952.03.052.10105.120.93
水样40.902.03.052.15107.670.79
水样51.362.03.472.11105.691.25
水样61.562.03.431.8793.721.55
水样70.682.02.561.8894.190.73

新窗口打开| 下载CSV


2.5.2 方法精密度

另外选取3个不同浓度的水样,每个样品量取6份并按2.5.1小节所述方法进行测定,计算各样品测定结果的相对标准偏差(RSD%),其相对标准偏差均在10%以内,结果见表3,与AFS法相比ICP-MS法的精密度更好。

表3   方法精密度

Table 3  Precision of the method

样品ICP-MS
测定值
/(μg·L-1)		平均值
/(μg·L-1)		RSD/%
水样82.65
2.65
2.28
2.28
2.12
2.12		2.2810.00
水样95.23
5.23
4.93
4.93
4.12
4.12		4.708.24
水样106.93
6.93
7.25
7.25
6.78
6.78		7.107.53
样品AFS
测定值
/(μg·L-1)		平均值
/(μg·L-1)		RSD/%
水样82.05
2.29
1.88
2.69
2.58
1.98		2.2414.83
水样94.39
4.97
5.90
4.42
4.86
4.84		4.9011.21
水样106.95
6.95
6.12
7.22
7.38
8.52		7.1910.91

新窗口打开| 下载CSV


2.5.3 方法检出限

按照样品处理步骤,制取12份过程空白溶液分别进行测定,以3倍标准偏差作为方法检出限,结果见表4。ICP-MS的方法检出限为为0.37 ug·L-1,AFS的方法检出限为0.98 μg·L-1,ICP-MS的方法检出限明显低于AFS,因此选择ICP-MS测定水样品中的锡比较合适。

表4   方法检出限

Table 4  Detection limit of the method

仪器ICP-MS
测定值/(μg·L-1)0.53
0.71
0.86
0.62
0.58
0.67
0.74
0.87
0.89
0.73
0.76
0.89
检出限/(μg·L-1)0.37
仪器AFS
测定值/(μg·L-1)0.5110
0.5580
1.2780
1.2575
1.3530
0.9700
0.8910
0.7330
0.5250
0.5815
0.5900
0.5320
检出限/(μg·L-1)0.98

新窗口打开| 下载CSV


3 结论

通过对SDG柱最佳过柱酸度、离子强度和洗脱液酸度及体积的研究,建立了巯基葡聚糖分离富集—电感耦合等离子体质谱测定锡的方法,方法检出限为0.37 ug·L-1,方法精密度(RSD %)在10%以内,对实际水样品进行加标回收,回收率在90%~110%之间。所建立的SDG柱分离富集的方法能够将样品中的锡与大部分盐分和干扰离子进行有效分离,并且可以对溶液进行一定程度的浓缩,所得溶液有效减少了ICP-MS的质谱干扰和基体效应,可准确测定实际水样品中的痕量锡。

(本文编辑:蒋实)
