物探与化探, 2019, 43(3): 589-597 doi: 10.11720/wtyht.2019.0043

方法研究·仪器研制

磁异常和梯度的频率域三维成像方法

崔亚彤, 郭良辉

中国地质大学(北京) 地球物理与信息技术学院,北京 100083

3-D imaging of magnetic anomalies and gradients in the frequency domain

CUI Ya-Tong, GUO Liang-Hui

School of Geophysics and Information Technology, China University of Geosciences (Beijing), Beijing 100083, China

责任编辑: 王萌

收稿日期: 2019-01-8   修回日期: 2019-03-12   网络出版日期: 2019-06-20

基金资助: 国家自然科学基金面上项目.  41774098
中央高校基本科研业务费专项资金.  2652018266

Received: 2019-01-8   Revised: 2019-03-12   Online: 2019-06-20

作者简介 About authors

崔亚彤(1993-),女,博士在读,主要研究方向为重磁数据处理和反演算法。Email:3010170005@cugb.edu.cn 。

摘要

三维反演在磁数据定量解释中具有重要作用。常用的空间域三维反演方法通常需要大量的正演和反演计算,因此对大规模数据的反演效率较低。三维成像是另一种定性和定量解释磁数据的重要方法。文中给出了一种磁异常与梯度三维成像的频率域迭代方法,该方法可以提高成像效率,适用于大规模数据的快速成像。笔者推导了磁总场异常和异常梯度频率域正演公式和成像公式,并将一种深度尺度因子引入成像公式中,提高了深度精度;笔者采用了迭代优化算法,减小了拟合误差,进一步提高了成像精度。通过理论模型数据试验和中国新疆某金属矿床实测数据,验证了本文方法的有效性、可行性。

关键词： 磁异常 ; 梯度 ; 三维成像 ; 正演 ; 频率域 ; 深度尺度因子

Abstract

3-D inversion plays an important role in the quantitative interpretation of magnetic data. However, the commonly used space-domain 3-D inversion algorithms usually require a large number of forward modeling and inversion calculations. Hence, the inversion based on a large-scale data is usually inefficient. 3-D imaging is another significant algorithm for the qualitative and quantitative interpretation of magnetic data. This paper implements a frequency-domain iterative approach for 3-D imaging of magnetic anomalies and gradients, which can improve imaging efficiency and is suitable for rapid imaging of large-scale data. The frequency-domain forward formulae and imaging formulae of magnetic total field anomaly and magnetic gradients are derived in this paper. A depth scaling factor is added to the imaging formulae to significantly improve the depth resolution. In order to reduce the fitting error and improve the imaging accuracy, this paper adopts an iterative optimization algorithm. The effectiveness and feasibility of the presented approach were verified by the synthetic data and real data from a metallic deposit area in Xinjiang.

Keywords： magnetic anomalies ; gradients ; 3-D imaging ; forward modeling ; frequency domain ; depth scaling factor

PDF (3600KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

崔亚彤, 郭良辉. 磁异常和梯度的频率域三维成像方法. 物探与化探[J], 2019, 43(3): 589-597 doi:10.11720/wtyht.2019.0043

CUI Ya-Tong, GUO Liang-Hui. 3-D imaging of magnetic anomalies and gradients in the frequency domain. Geophysical and Geochemical Exploration[J], 2019, 43(3): 589-597 doi:10.11720/wtyht.2019.0043

0 引言

磁力勘探方法是地球物理方法的主要分支之一,长期在资源勘查、工程勘察与区域构造研究中发挥着重要作用。传统的磁力勘探是测量总磁场或3个分量。近年来,磁梯度因其较高的分辨率,在磁力勘探领域拥有了举足轻重的地位。三维反演是对磁数据进行定量解释的重要工具,它可以反演出地下半空间磁化强度或磁化率的三维分布情况,从而圈定深部地质体的赋存状态[1,2,3,4,5]。该方法假设观测面为平面,地下模型即可分为多个水平层,每个水平层由一组大小相同、物理性质各异的规整排列的直立长方体组成。在空间域中,每个直立长方体在观测面上任意一点产生的磁场,可以应用简单的数学解析式进行正演计算得到[6,7],而观测面上每一个测点的理论磁场值则是由正演计算得到的地下所有长方体在该点引起的磁场的累加求和。而反演问题的求解通常采用基于Tikhonov正则化算法[8]的线性或非线性反演理论来实现,以达到观测磁场值与理论磁场值之间偏差的最小化,进而反演估计地下异常体的物理性质及其赋存状态。

然而,三维磁反演常常是一个病态的、不稳定的问题,而且反演结果的深度精度低,还会产生趋肤效应,不符合实际地质关系。因此,很多学者针对上述问题提出了相关约束算法和理论,如深度加权约束算法[1]、物性约束算法[9,10,11]、聚焦反演理论[12,13]、先验地质信息约束算法[14,15,16]、结构倾向约束算法[17]等等。传统三维反演方法另一个很重要的问题是其计算量大、计算机内存占用量大。因此,在处理大规模数据体时,灵敏度矩阵庞大,需要占用大量的计算机内存,使得计算效率极低。为此,很多学者给出了相关快速算法,如数据压缩算法[9, 13, 18]、随机子空间快速算法[19]、随机奇异值分解算法(RSVD)[20]等等。虽然基于快速算法的反演效率显著提高,但这些算法在迭代过程中仍需要进行大量的正演和反演计算,甚至对于大规模数据的反演也有难以克服的困难。

频率域方法因其计算简单、快速,在地球物理数据处理和反演中得到了广泛的应用。Parker[21]提出了一种获取由非均匀层引起的重磁异常的频率域方法。Oldenburg[22]在Parker[21]提出的理论基础上,给出了基于频率域的重力异常迭代反演算法。Cribb[23]提出了磁偶极子频率域的广义线性成像方法,并且其过程与频率域向上延拓算法相类似。Kobrunov和Varfolomeev[24]提出了一种基于重力异常的频率域成像反褶积方法。Pedersen[25]对磁场数据的功率谱进行分析,进而估计地下半空间磁化强度分布情况。根据Kobrunov和Varfolomeev[24]的理论,Priezzhev[26,27]简化了重力异常频率域的反褶积滤波算子,同时该算子可以降低吉布斯效应,使模型得到光滑解,根据泊松方程,其反褶积滤波算子可以应用于磁异常成像算法中。Kobrunov[28]进一步给出了显式频率域成像公式及其较为复杂的迭代算法。上述频率域成像方法可以快速获得地下三维半空间的等效物性分布结果,因此,它们属于三维成像方法,而不是传统意义上的三维反演方法。然而,针对磁异常及其梯度数据成像方法,上述方法很少涉及,或是简而言之,也很少提及相关约束方法及迭代优化算法。

笔者基于Priezzhev的频率域成像原理[26,27],给出了一种磁异常与梯度三维成像的频率域迭代方法:首先,推导了磁总场异常和梯度的正演和成像的频率域公式,同时,在成像过程中引入了一种深度尺度因子来提高深度精度;为了进一步提高成像精度,采用了迭代优化算法;最后,结合理论模型数据和中国新疆某金属矿区实测数据,对本文方法进行了验证。

1 磁异常和梯度的频率域三维成像方法

1.1 磁异常与梯度的频率域三维正演公式

假设观测面为平面,则三维网格模型可以从上到下划分为多个水平层。假设其中一个水平层的上界面深度为z1,下界面深度为z2,z2>z1。因此,在频率域中,该水平层引起的磁位U(p0)为[6]:

F2⁃D[U(p0)]=μ02|k|2ψme|k|z0(e-|k|z1-e-|k|z2)·F2⁃D[M(p)],

其中:F2-D[·]代表二维FFT变换;p0=(x0,y0,z0)为观测点位置,p=(x,y,z)代表场源内任意点;μ0=4π×10-7 Henry/m为真空磁导率;k=(kx,ky)是x,y 方向的波数;|k|= kx2+ky2为径向波数;z0是观测面高度,且有z2>z1,z1>z0;ψm是磁化强度方向单位矢量 M˙=(Mx,My,Mz)与波数k的函数,ψm=(iMxkx+iMyky+Mz|k|);M(p)为磁化强度模量。为了方便表达,因此将式(1)简化成[6]

F2-D[U(p0)]=F2-D[ξ]·F2-D[M(p)],其中:F2-D[ξ]=μ02|k|2ψme|k|z0(e-|k|z1-e-|k|z2)。

根据磁位与磁总场异常的函数关系,可以得到水平层引起的磁总场异常的频率域公式[6]:

F2-D[ΔT(p0)]=HΔT·F2-D[M(P)],

其中:HΔT为磁总场异常频率域正演滤波算子;ψf是地磁场方向单位矢量 F˙=(Fx,Fy,Fz)与波数k的函数,ψf=(iFxkx+iFyky+Fz|k|),即:

HΔT=ψf·F2-D[ξ]。

令α=(x,y,z), 根据傅里叶求导原理和位场理论,可以分别求得x、y和z方向磁异常梯度的频率域公式:

F2-D[ΔTα(p0)]=HΔTα·F2-D[M(p)],
HΔTα=φα·ψfF2-D[ξ],φα=φx=ikxφy=ikyφz=|k|

其中, HΔTα为磁异常梯度频率域正演滤波算子。因此,单一水平层的各参量异常频率域正演公式可以很容易地通过磁化强度频谱与相应参量的正演滤波算子相乘得到,如式(3)、(5)。然后,对上述异常频谱进行二维快速傅里叶逆变换(IFFT),即可在空间域中获得每个水平层的二维异常。对于由多个水平层组成的三维模型,通过对每个水平层产生的异常进行简单的累加求和,最终可计算出该三维模型在平面观测面上任意一点所产生的异常。在实际应用中,可以在模型x、y方向的边缘外补充多个点再进行正演计算,计算结束后再消去相应的补充点,这样可以压制由FFT产成的混叠效应、边缘效应问题对正演计算的影响。

1.2 磁异常与梯度的频率域三维成像公式

假设观测面为平面,则磁场U(p0)与磁源内一点的函数关系为[6]

$U(p_{0})=\frac{1}{4 \pi}\int_{R^{3}} M(p)\hat{M}·▽\lgroup \frac{1}{|r|} \rgroup dp$,

其中:R3将积分函数定义在一个有限的三维空间; ▽为场源点p的梯度表示符号,r为观测点p0到场源点p的矢量,r=p0-p。式(7)可以由三重积分化为二重积分:一重是沿x,y平面积分,另一重是沿z方向积分。因此,式(7)可进一步推导为

$U(p_{0})=\frac{1}{4 \pi}\int_{S} dS \int_{z=z_{0}}^{∞} M(p)\hat{M}·▽\lgroup \frac{1}{|p_{0}-p|} \rgroup dz$,

其中:S将积分函数定义在有限的二维空间。对式(8)两端同时进行二维FFT变换可得

F2-D[U(p0)]=ψm2|k|∫z=z0∞F2-D[M(p)]e-|k|zdz,

为了方便后续演算,将式(9)表示为

Ũ(kx,ky,z0)=ψm2|k|∫z=z0∞M̃(kx,ky,z)e-|k|zdz,

式(10)为三维磁化强度分布引起的磁势场频率域表达公式。根据磁势场与磁总场异常的频率域函数关系,即Δ T̃(kx,ky,z0)=μ0ψfŨ(kx,ky,z0),则由一个三维异常体引起的磁总场异常的频率域表达公式为

ΔT̃(kx,ky,z0)=μ0ψmψf2|k|∫z=z0∞M̃(kx,ky,z)e-|k|zdz。

基于Kobrunov和Varfolomeev[24]提出的理论,可以由式(11)推导出各水平层磁化强度的频率域成像公式

M̃j(kx,ky,zj)=2|k|μ0ψmψf·hj(kx,ky,zj)·ΔT̃(kx,ky,z0),
hjkx,ky,zj=Kkx,ky,zj∫z=z0∞Kkx,ky,ze-kzdz,

其中:hj(kx,ky,zj)为单一水平层的深度反褶积滤波算子,j=1,2,3,…;N为沿z方向各个水平层的顺序编号, 为水平层的总个数;zj为每个水平层j的掩埋深度;K(kx,ky,zj)是与成像深度相关的函数。Priezzhev[26,27]将式(13)简化为

hj(kx,ky,zj)=(n+1)n+1n!(zj)n|k|n+1e-n|k|zj,

其中:n为垂向导数幂次,且为正整数,n∈[1,10]。使用上述深度反褶积滤波算子可以有效地削弱吉普斯现象,使成像结果更加平滑。然而,仅仅使用上述深度反褶积滤波算子得到的成像结果往往容易出现明显的趋肤效应,使深度精度降低。为了压制趋肤效应,提高深度精度,本文在深度反褶积滤波算子中引入一种深度尺度因子λ,即,

hmod_j(kx,ky,zj)=(n+1)n+1n!zjλn|k|n+1e-n|k|zjλ,

其中:λ为深度尺度因子,λ≥1。式(15)为改进的深度反褶积滤波算子。基于先验信息(如已知地质和钻井资料,或其他地球物理资料),λ最优值可以通过试错法来获得,例如,将不同的λ值带入式(16)中,可以得到一系列不同的磁化强度三维成像模型;再根据先验信息或其他深度估计方法,得到异常体的大致埋深情况,然后将其与三维成像结果对比,即可选择最佳深度尺度因子λ。

M̃jkx,ky,zj=HΔT˙jkx,ky,zj·ΔT˙kx,ky,z0。

式(16)即为各水平层磁化强度改进的频率域磁总场异常成像公式。其中 HΔT˙_j(kx,ky,zj)= 2|k|μ0ψmψfhmod_j(kx,ky,zj)为磁总场异常频率域成像滤波算子。

基于傅立叶求导定理,可以得到磁总场异常3个方向梯度的频率域成像公式

M̃j(kx,ky,zj)=HΔT˙α_j(kx,ky,zj)·ΔT̃α(kx,ky,z0)。

其中: HΔT̃α_j(kx,ky,zj)= 2|k|μ0φαψmψfhmod_j(kx,ky,zj)为磁梯度频率域成像滤波算子,α=(x,y,z),φα与式(6)中表达方式一致: 综上所述,将各参量异常二维频谱与相应成像滤波算子相乘,即可得到各参量异常的频率域成像公式。因此,应用式(16)、(17),可以获得每一水平层的磁化强度的二维频谱分布情况,对上述磁化强度频谱进行IFFT变换,即可在空间域中获得每个水平层磁化强度的二维分布情况,然后,沿着z方向将获得的水平层磁化强度顺序排列,即可得到最终的三维磁化强度成像模型。然而,在实际应用中,观测面往往是起伏的,因此在进行成像流程之前,需要将观测面进行曲化平处理[29,30,31]。

1.3 迭代算法

为了进一步提高成像精度,可以将迭代的思想引入到频率域成像过程中。频率域迭代算法流程见图1。

图1

新窗口打开| 下载原图ZIP| 生成PPT

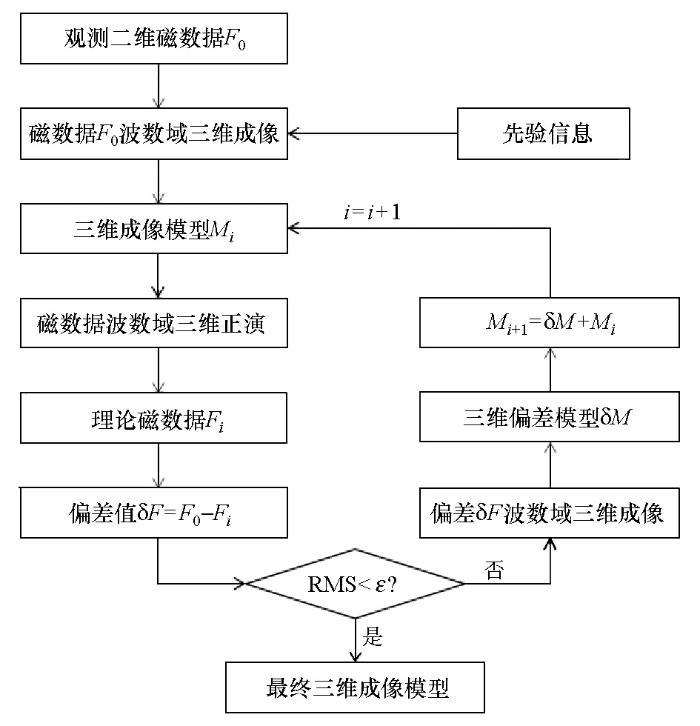

图1   频率域迭代算法流程

Fig.1   The flow chart for frequency-domain iterative approach


下述将以磁总场异常频率域三维成像为例,其他参数只需替换相应的频率域成像滤波算子即可。

步骤 1:对观测磁总场异常进行二维FFT变换,得到其二维异常频谱。

步骤 2:根据先验信息,对深度尺度因子进行筛选,选取最佳λ值。应用式(16)可计算成像出每个水平层的磁化强度二维频谱。对其进行IFFT变换,即可得到每个水平层的磁化强度分布情况。然后沿z方向顺序排列各个水平层,即可获得三维成像模型。此外,可以对三维成像模型进行物性范围硬约束。根据先验信息,如果研究区内的物性值在[m1,m2]范围之间,对于一个三维网格模型数据,遍历每个网格单元,当物性值小于m1时,修改其物性值,使其强制等于m1。同理,当物性值大于m2时,使其强制等于m2。进行上述步骤后,可获得基于物性约束的三维成像模型M1。

步骤 3:应用式(3)对上述三维成像模型M1进行正演计算,得到其理论磁总场异常F1。

步骤 4:计算理论异常F1与观测异常F0的偏差,即δF1=F0-F1。

步骤 5:如果偏差δF1的均方差(RMS)没有达到规定阈值,则继续对δF1进行三维成像计算,得到三维偏差模型δM1。随后更新三维成像模型,即M2=M1+δM1,并对其进行物性范围硬约束,进入下一次迭代计算。

步骤 6:重复步骤3~5,直到RMS达到规定阈值。结束迭代计算后,即可获得最终三维成像模型。

2 理论模型数据试验

假设一个理论模型由2个大小不同、掩埋深度不同的直立长方体组成(表1,图2a)。该模型是一个规则的三维网格模型,网格大小为101×101×31,x,y,z方向的间距均为50 m ;假设磁倾角为30°,偏角为45°,且磁化方向与地磁场方向一致;观测面高度为0 m。根据频率域三维正演公式,上述三维模型引起的磁总场异常和其垂直梯度可分别由式(3)和(5)计算得到,并加入了2%的高斯白噪声。如图2可见,小而浅的长方体产生的磁场波长较短,频率高,而大而深的长方体产生的磁场波长较长,频率低。利用这两种含噪异常数据验证前述频率域迭代方法,根据已知信息,利用试错法可确定成像相关参数为:垂向导数幂次n=10,深度尺度因子λ=2.5。

表1   直立长方体的几何和物性参数

Table 1  The parameters about geometry and magnetization of two cuboids

编号东向长度/m北向长度/m厚度/m东向中心位置/m北向中心位置/m纵向中心位置/m磁化强度/(A·m-1)
A300300200-4000-3001
B7007007006000-11001.5

新窗口打开| 下载CSV


图2

新窗口打开| 下载原图ZIP| 生成PPT

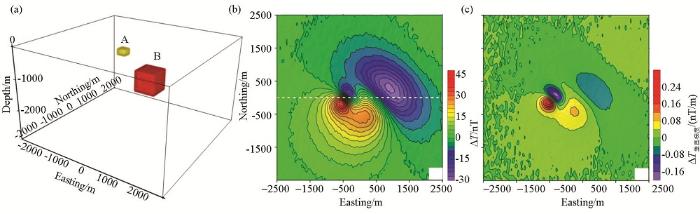

图2   理论模型及其含噪数据

a—理论模型三维示意;b—含噪磁总场异常;c—含噪垂直梯度异常

Fig.2   Synthetic model and noisy data

a—the 3-D diagram of synthetic model;b—the noisy total magnetic anomaly;c—the noisy vertical gradient


首先,应用含噪磁总场异常对本文方法进行验证。图3给出了迭代1次和迭代10次的磁总场异常成像结果。迭代1次后得到两个不同深度和尺寸的异常体,在空间位置上都与模型的真实长方体近似,但尺寸略大,磁化强度相对较小,最大值约为0.195 A/m(图3a)。随着迭代次数的增加,成像结果逐渐改善,异常偏差逐渐下降。经过10次迭代后,成像得到的两个异常体在形状和尺寸上都更接近真实长方体模型,磁化强度提高到0.451 A/m(图3b)。图4a为10次迭代后的理论磁异常与原始含噪异常的偏差,图4b为磁总场异常成像收敛曲线,随着迭代次数的增加,异常均方根值(RMS)快速下降,最后逐渐趋于一个最小值。显然,成像模型的理论异常与原始含噪异常相近,偏差较小(-2.64~0.81 nT),RMS为0.73 nT。

图3

新窗口打开| 下载原图ZIP| 生成PPT

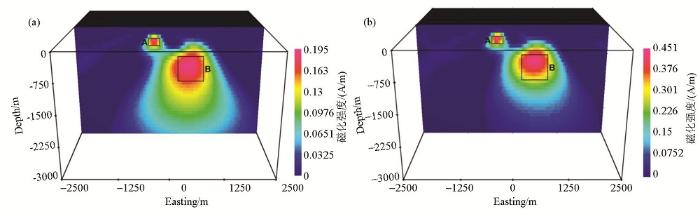

图3   基于本文频率域方法的含噪磁总场异常三维成像结果

a—迭代1次成像结果;b—迭代10次成像结果

Fig.3   The 3-D imaging results of the noisy total magnetic anomaly by using the presented frequency-domain approach

a—after one iteration;b—after ten iterations


图4

新窗口打开| 下载原图ZIP| 生成PPT

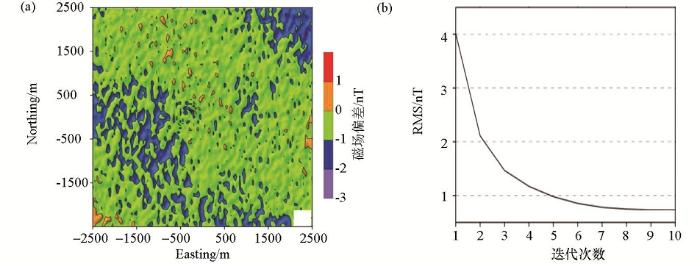

图4   成像结果误差评价

a—理论磁总场异常与实际磁总场异常的偏差;b—收敛曲线

Fig.4   The evaluation of the 3-D imaging result

a—the deviation between the theoretical noisy total magnetic anomaly and the observed noisy ones;b—the convergence curve


其次,应用含噪磁异常垂直梯度对本文频率域迭代方法进行验证。经过10次迭代后,磁垂直梯度三维成像的结果及其偏差图分别如图5a和5b所示。垂直梯度成像结果(图5a)与磁总场异常成像结果(图3b)十分相似。其成像结果显示浅层和深部两个异常体都非常接近实际模型的两个长方体的掩埋位置,最大磁化强度为0.456 A/m,RMS为0.0013 nT/m。

图5

新窗口打开| 下载原图ZIP| 生成PPT

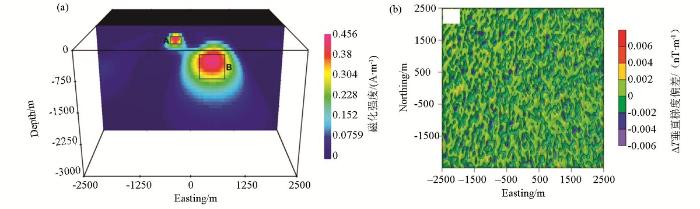

图5   基于本文频率域方法的含噪磁异常垂直梯度成像结果及误差

a—迭代10次三维成像结果;b—理论垂直梯度异常与实际异常的偏差

Fig.5   The imaging result and deviation of the noisy vertical gradient by using the presented frequency-domain approach

a—the 3-D imaging result after ten iterations;b—the deviation between the theoretical noisy vertical gradient and the observed noisy ones


最后,将空间域反演方法(UBC-地球物理数据处理软件)与由MATLAB(R2017b)编译的频率域迭代方法进行运行时间对比。电脑的中央处理器(CPU)为Intel Xeon E5-2620,随机存取存储器(RAM)为16 GB。图6为基于3种不同网格大小的三维网格模型的成像时间对比,网格大小分别为51×51×21,101×101×21,201×201×21。很明显,本文方法的运行时间远低于空间域方法(UBC),这意味着本文方法的计算效率明显高于空间域方法。

图6

新窗口打开| 下载原图ZIP| 生成PPT

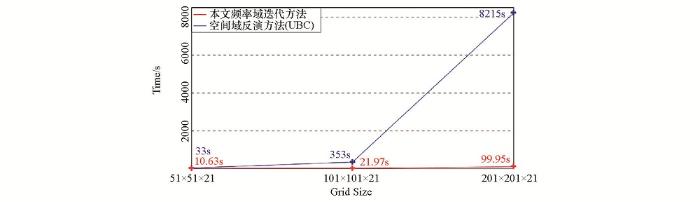

图6   本文频率域方法与空间域反演方法(UBC)的运行时间对比

Fig.6   The calculation time comparison between the frequency-domain approach and space-domain approach (UBC) based on three size of the 3-D regular grid model


3 实际数据试验

实测数据来自中国新疆某金属矿区[32]。研究区内结构自上而下分别为无磁性的第四纪松散堆积物、弱磁性或中等磁性(约(0~100)×10-3 SI)的泥盆纪凝灰岩地层和弱磁性(约(0~16)×10-3 SI)的泥盆纪石英云闪长岩地层。该研究区内的金属矿主要赋存于凝灰岩地层内部,包含磁铁矿、黄铁矿和黄铜矿。这些金属矿表现为强磁性,且磁化率约为(30~1 000)×10-3 SI。同时,在该区域内存在两口不同深度的钻井zk1和zk3(图7)。zk1钻孔实测资料显示,浅层为强磁性金属矿,深部为弱磁性蚀变凝灰岩地层。zk3钻孔实测资料显示,浅层为弱磁性蚀变凝灰岩地层,深部为弱磁性角页岩凝灰岩地层。

图7

新窗口打开| 下载原图ZIP| 生成PPT

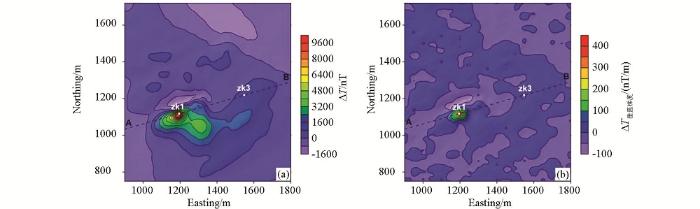

图7   新疆某金属矿区实测数据

a—磁总场异常;b—异常垂直梯度;黑色虚线A-B为图8所示成像结果剖面位置,zk1和zk3为两口深度不同的钻井

Fig.7   The real data from a metallic deposit area in Xinjiang

a—the total magnetic anomalies;b—magnetic vertical gradient;black dashed line A-B locates the profile shown in Figure 8, and zk1 and zk3 locate two boreholes


研究区磁总场异常(图7a)和垂直梯度异常(图7b)数据均为91×98的规则网格数据,E向、N向的网格间距均为10 m。磁倾角和磁偏角分别为64.3°和-0.4°。整个区域呈现低磁异常,而在钻孔zk1周围区域出现一个小而闭合的高磁异常、高磁梯度异常,推断该异常很有可能是由金属矿引起。

利用本文给出的频率域迭代方法对磁总场异常和垂直梯度异常分别进行了三维成像计算,得到了地下半空间磁化率的三维分布情况。成像深度范围为-400~0 m,深度步长为10 m。成像相关参数为:垂向导数幂次n=3,深度尺度因子λ=1。图8显示了沿剖面A-B深度切片的磁总场异常和垂直梯度的三维成像结果。两种结果在zk1浅部周围均呈现强磁性分布,成像异常形状大致为透镜状。磁总场异常三维成像结果(图8a)最大磁化率约为0.84 SI,磁异常垂直梯度成像结果(图8b) 最大磁化率约为0.612 SI,这种两种成像结果所显示的强磁性异常体与zk1钻孔揭示的小尺度强磁性金属矿相吻合,并且这种强磁异常体掩埋位置与实际钻井数据显示的金属矿顶底界面轮廓线也具有很好的一致性。同时,在zk1和zk3钻井深部均呈现弱中磁性分布,最大磁化率约为0.16 SI左右,而这种弱中磁性分布与两口钻井揭示的深部泥盆纪大型凝灰岩地层相对应。

图8

新窗口打开| 下载原图ZIP| 生成PPT

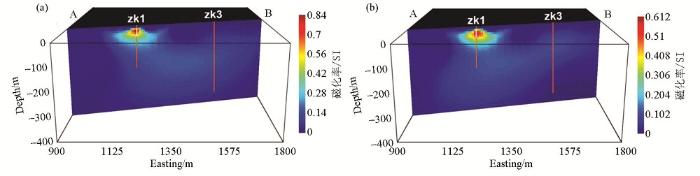

图8   基于本文频率域方法的三维成像结果

a—实际磁总场异常三维成像结果;b—磁垂直梯度三维成像结果;红色实线为两个钻孔位置,白线为沿zk1钻孔的金属矿轮廓线

Fig.8   The 3-D imaging results by using the presented frequency-domain approach

a—the 3-D imaging result of the real total magnetic anomalies;b—the 3-D imaging result of the real magnetic vertical gradient. Red solid lines show the two boreholes;white line outlines the metallic ores along the zk1 borehole


4 结论

文中给出了一种磁异常与梯度三维成像的频率域迭代方法,为了改善成像深度精度,在成像方法中加入了深度尺度因子。同时,为了进一步提高成像精度,采用了迭代优化算法。此外,该方法要求磁数据的观测面必须为平面,若观测面为起伏面,则在进行成像计算之前要对其进行曲化平处理。

本文频率域迭代方法,简单、快速、易于实现,适用于三维大尺度数据的正演和成像,并能够快速模拟出地下半空间物性大致分布情况。通过对理论模型数据和新疆某金属矿区实测数据试验,验证了该方法的可行性、有效性。

致谢:

衷心感谢王万银教授及物探与化探编辑部提出的宝贵意见。

The authors have declared that no competing interests exist.
作者已声明无竞争性利益关系。
