东北平原区地块尺度土地质量地球化学评价合理采样密度研究

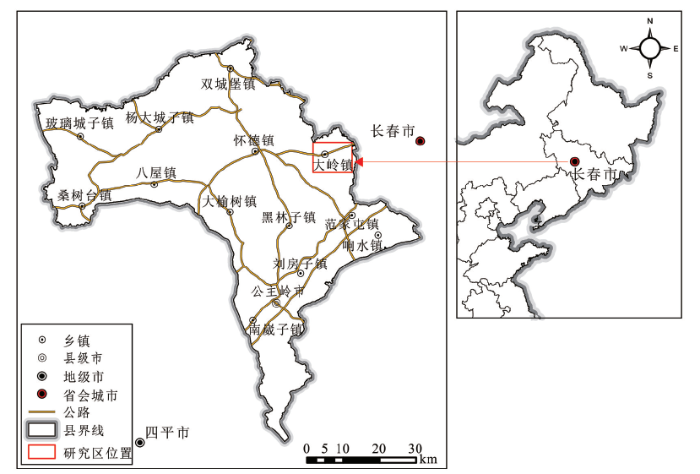

图1 公主岭市大岭地区地理位置示意

Fig.1 The location of the study area

2 研究方法

2.1 样品采集

以全国第二次土地调查土地利用数据库中的地块为采样单元,确保研究区内所有地块都有采样点位的前提下,尽量均匀布设采样点位,在研究区内共采集表层土壤样品1 236件,平均采样密度15.5点/km²,具体采样方法参照《土地质量地球化学评价规范》^[26]。采样时除去地表杂物,垂直采集地表至20 cm的土壤,保证上下均匀采集。在GPS定点处及周围20~30 m范围内等量采集3个子样,组成1件样品,以增强样品代表性,样品原始质量大于1 000 g。初步加工在野外驻地完成,自然风干,去除岩屑石块、植物根系等杂物,充分过10目(2 mm孔径)尼龙筛,混匀后装瓶备用。

2.2 样品分析

样品分析测试工作由中国地质科学院地球物理地球化学勘查研究所中心实验室按照《多目标区域地球化学调查规范(1∶250 000)》^[27]和《生态地球化学评价样品分析技术要求(试行)》^[28]完成,各元素指标分析方法及检出限见表1。采用国家一级标准物质和重复样对分析测试结果的准确度、精确度、报出率、试样重复性进行内部质量监控;此外,按照4%的比例插入外部标准控制样,进行外部质量监控。结果表明,所有指标一级标准物质合格率均为100%;重复样合格率符合多目标区域地球化学样品分析质量控制要求;外部标准控制样测试结果的合格率、相关系数、F检验等技术指标经中国地质调查局区域地球化学样品分析测试质量监控小组认证全部合格并通过最终验收,所有分析数据质量可靠。

Table 1 Instrumental methods and detection limit for soil samples

指标	分析方法	检出限	单位
As	氢化物—原子荧光光谱法(HG-AFS)	0.2	10^-6
B	发射光谱法(ES)	2	10^-6
Cd	等离子体质谱法(ICP-MS)	20	10^-9
Cl	压片法X-射线荧光光谱(XRF)	20	10^-6
Co	等离子体质谱法(ICP-MS)	1	10^-6
Cr	压片法X-射线荧光光谱(XRF)	2	10^-6
Cu	等离子体质谱法(ICP-MS)	1	10^-6
F	离子选择性电极(ISE)	100	10^-6
Ge	氢化物—原子荧光光谱法(HG-AFS)	0.1	10^-6
Hg	冷蒸气—原子荧光光谱法(CV-AFS)	2	10^-9
I	催化分光光度法(COL)	0.5	10^-6
Mn	压片法X-射线荧光光谱(XRF)	10	10^-6
Mo	等离子体质谱法(ICP-MS)	0.2	10^-6
N	氧化热解 -气相色谱法	20	10^-6
Ni	压片法X-射线荧光光谱(XRF)	1	10^-6
P	压片法X-射线荧光光谱(XRF)	10	10^-6
Pb	等离子体质谱法(ICP-MS)	2	10^-6
S	压片法X-射线荧光光谱(XRF)	50	10^-6
Se	氢化物—原子荧光光谱法(HG-AFS)	0.01	10^-6
Zn	等离子体质谱法(ICP-MS)	2	10^-6
SiO₂	压片法X-射线荧光光谱(XRF)	0.1	%
Al₂O₃	压片法X-射线荧光光谱(XRF)	0.1	%
TFe₂O₃	压片法X-射线荧光光谱(XRF)	0.1	%
MgO	压片法X-射线荧光光谱(XRF)	0.05	%
CaO	压片法X-射线荧光光谱(XRF)	0.05	%
Na₂O	压片法X-射线荧光光谱(XRF)	0.05	%
K₂O	压片法X-射线荧光光谱(XRF)	0.05	%
Corg	氧化热解—电位法	0.1	%
pH	电位法	0.1	无量纲

2.3 数据处理

本研究以1 236点位数据作为原始数据,在ArcGIS10.2地统计分析模块中将原始数据随机均匀抽稀成720点位(9点/km²)、640点位(8点/km²)、480点位(6/km²)、320点位(4点/km²)4种不同采样密度的数据,用于开展不同采样密度数据空间插值的对比试验。表层土壤元素含量数据使用Excel 2010进行统计分析,空间插值分析使用ArcGIS10.2 地统计分析模块及空间分析模块完成。

3 结果与讨论

3.1 研究区土壤元素空间变异性

土壤元素空间变异性来源于成土母质、地形、气候、水文、质地、时间及人类工农业活动等引起的系统变异和由取样、分析等误差引起的随机变异^[23,29]。经典统计学通常用变异系数(C_V)来描述土壤元素的空间变异性,其中C_V值在0%~15%为轻度变异,15%~35%为中度变异,大于35%为高度变异^[8]。研究区位于东北平原区,成土母质主要为第四系冲积物,元素含量差异较小,如表2、图2所示, 总体上土壤元素空间变异性以轻中度为主,其中Cr、Cu、F、Ge、Ni、Si、Al、Fe、Mg、K、Na变异系数C_V≤15%,属于轻度变异;As、B、Co、I、Mo、N、P、Pb、S、Se、Zn、Corg、pH变异系数为15%~35%,属于中度变异;Cd、Cl、Hg、Mn、CaO变异系数C_V>35%,属于高度变异。Cd、Mn、Hg因活动性较强,易受人类工农业活动影响,具有较高的变异性;Cl、Ca的高变异性则可能受区内土壤盐碱化的影响。

表2 公主岭市大岭地区土壤元素含量统计参数及合理取样数

Table 2 Statistical parameters of elements concentration in soil samples and reasonable sampling size for the study area

指标	单位	样品数	最小值	最大值	平均值	标准差	变异系数	n
As	10^-6	1236	5.63	33.76	11.11	1.84	16.6%	2
B	10^-6	1236	13.39	139.78	43.41	7.88	18.1%	2
Cd	10^-9	1236	35.81	707.63	175.29	61.93	35.3%	6
Cl	10^-6	1236	45.90	1411.80	109.70	97.48	88.9%	34
Co	10^-6	1236	7.67	30.87	14.63	3.26	22.3%	3
Cr	10^-6	1236	50.80	87.40	64.51	4.47	6.9%	1
Cu	10^-6	1236	17.33	59.06	22.66	2.21	9.8%	1
F	10^-6	1236	346.89	862.25	476.79	39.82	8.4%	1
Ge	10^-6	1236	0.83	1.77	1.32	0.13	9.6%	1
Hg	10^-9	1236	3.16	1333.03	45.85	62.65	136.6%	80
I	10^-6	1236	0.91	6.05	2.73	0.59	21.5%	2
Mn	10^-6	1236	232.61	2393.36	873.10	335.03	38.4%	7
Mo	10^-6	1236	0.30	1.92	0.51	0.12	22.5%	3
N	10^-6	1236	326.21	3536.15	1717.95	272.24	15.8%	2
Ni	10^-6	1236	20.03	55.83	28.91	3.11	10.7%	1
P	10^-6	1236	371.42	2180.34	853.03	194.72	22.8%	3
Pb	10^-6	1236	20.52	185.26	27.06	5.83	21.5%	2
S	10^-6	1236	101.17	1217.25	342.40	102.86	30.0%	4
Se	10^-6	1236	0.06	0.51	0.22	0.04	19.0%	2
Zn	10^-6	1236	45.74	453.58	63.54	12.40	19.5%	2
SiO₂	%	1236	45.81	65.97	62.52	2.02	3.2%	1
Al₂O₃	%	1236	9.72	16.68	14.39	0.66	4.6%	1
TFe₂O₃	%	1236	3.26	5.88	4.37	0.29	6.7%	1
MgO	%	1236	0.79	1.94	1.32	0.14	10.3%	1
CaO	%	1236	0.92	8.78	2.02	1.04	51.7%	12
Na₂O	%	1236	1.28	3.55	1.91	0.18	9.5%	1
K₂O	%	1236	1.68	3.12	2.42	0.08	3.5%	1
Corg	%	1236	0.24	4.59	1.62	0.29	18.1%	2
pH	无量纲	1236	4.83	9.25	6.96	1.08	15.6%	2

注: n为根据Cochran提出的公式,在置信水平为95%, 取允许相对误差为30%时计算所得的合理采样数。

图2

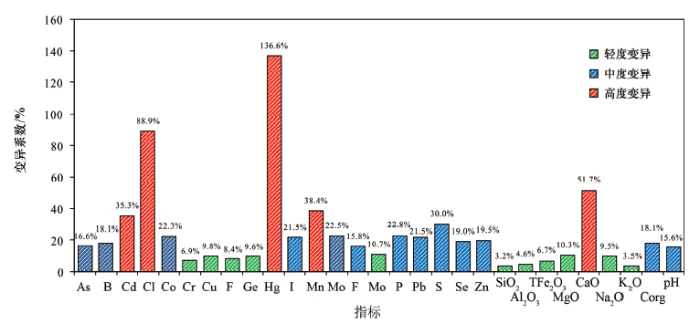

图2 公主岭市大岭地区土壤元素变异系数柱状图

Fig.2 Coefficient of variation of elements in soils from the study area

3.2 经典统计学确定合理取样数

对于给定的研究区域,确定一个合理的采样数,使所采集的样点既具有代表性又能最大程度降低采样数量和分析成本,具有重要的科学和现实意义^[23]。

经典统计学中合理取样数是指在总体中抽出一定量的样本,用所抽样本的均值与方差较好地估计总体的均值与方差,即抽取样本的均值具有足够的精度和较大概率近似于总体均值^[30,31]。经典统计学确定合理取样数的方法通常为Cochran^[32] 针对于区域纯随机取样提出的计算公式:

$n = {(t \times S)}^{2} / d^{2} 。$

式中: n为需要的采样数,t为与显著水平相对应的t氏分布值,S为样本标准差,d为样本平均值与允许误差的积。如果计算所得的n大于总体样本容量N的10%,则采用不重复抽样公式:

$m = n / (1 + n / N) 。$

式中:m为当计算所得的n大于总样本容量N的10%时所需要的采样数。

由以上公式可知,决定土壤合理取样数的主要因素有土壤元素的变异性(变异系数)、允许的误差及可以接受的置信区间。对于给定区域的土壤,在一定的置信区间,允许的误差大小直接决定了合理取样数的大小。从理论上讲,允许误差越小越好,然而对允许误差的要求过于苛刻,就会大量增加合理取样的数量,进而增加采样和分析成本;而对允许误差的要求过于宽松,就无法满足工作精度需求。

目前,关于允许误差的确定方法尚未形成统一的认识,大部分学者在相关研究中分别计算了允许误差为5%、10%、15%条件下的合理取样数^[23,30-31]。土地质量地球化学评价结果受野外采样误差与分析测试误差的双重影响^[32],计算合理取样数时将允许误差与野外采样误差、分析测试误差置于同等水平是一种较为合理的策略。根据《多目标区域地球化学调查规范(1∶250 000)》^[27]要求,同一点位两次重复采样相对双差RSD≤30%为合格,要求合格率≥85%;同一样品两次重复分析结果RSD≤30%为合格,要求合格率≥90%。综合考虑上述因素,结合土地质量地球化学评价工作对野外采样及分析误差的精度要求,本研究在计算合理采样数时将允许误差设定为30%。

在95%的置信区间内,允许误差为30%条件下,研究区内土壤中29种不同元素计算出的合理取样数(n)如表2。结果表明,不同元素计算出的合理采样数变化范围较大,元素变异系数越大,其相应的合理采样数越大。K、Na、Si、Al、F、Cr、Cu等属于轻度变异,其变异系数较小,计算出的合理采样数为1;而Hg属于高度变异,其变异系数较大,计算出的合理采样数为80。为了反应土壤中所有元素的空间变异性,合理的采样数往往由研究区土壤中变异性最大的元素决定。综上,以研究区土壤为总体,从中随机采集80件土壤样本,所采集的土壤样本29种元素指标的均值和方差具有足够的精度(相对误差≤30%)和较大的概率(95%置信区间)近似于总体的实际均值和方差。然而,该方法假设整个区域的土壤元素含量是完全随机变化或者在空间上是完全独立的,未将样点的空间位置和布局作为考虑因素^[21],具有一定的局限性。

3.3 GIS空间插值分析确定合理采样密度

受形成过程的连续性及气候变化的渐变性等因素影响,土壤中元素含量不属于完全独立的纯随机变量,而是在一定的范围内存在空间相关性,这种空间相关性为空间插值描述土壤元素空间变异特征提供了理论基础,同时使空间插值成为利用已有数据对无实测数据的地块进行估值预测最有效的手段。空间插值精度通常受采样密度的影响^[11,16]。为了获得更加科学合理的采样密度,本研究以1 236点位数据(所有地块均有采样点位和实测数据)作为原始数据集,在ArcGIS10.2地统计分析模块中将原始数据集随机均匀抽稀成720点位(9点/km²)、640点位(8点/km²)、480点位(6/km²)、320点位(4点/km²)4种不同采样密度的子数据集。以原始数据集的评价结果作为实测值,以4种不同采样密度的子数据集通过空间插值获得的评价结果作为预测值。通过对比分析4种不同采样密度的子数据集获得的预测值与实测值的相对误差确定科学合理的采样密度。

目前土地质量地球化学评价工作中最为常用的空间插值方法为普通克里格法(ordinary kriging)和反距离权重法(inverse distance weighted,简称IDW)^[9],两种插值方法的估值公式类似,区别在于确定权重系数的方法不同^[33]。有研究表明^[9,19,24],两者插值方法在实际应用中整体预测精度上差异不明显,李凯等^[23]研究表明当周围采样点较多或者进行重金属污染识别时反距离权重法略有优势;此外,研究区土壤绝大部分元素含量数据不符合正态分布,无法满足普通克里格法要求样本符合正态分布的假设前提^[11];因此本研究采用反距离权重法进行空间插值分析。因研究区实际采样点位空间上呈非均匀分布,为确保插值过程中参与计算的临近点数量一致,本研究使用可变搜索半径,统一设定参与计算的临近点数为15,搜索方向为360°,幂参数取默认值2。

3.3.1 不同采样密度数据空间插值相对误差分析

选择交叉验证或者独立数据集验证的方式通过计算均方根误差(RMSE)大小评估空间插值精度是目前较为常用的方法。然而RMSE是以各预测值与真实值的偏离值平方和的平均数开方获得,反应的是区域插值误差的整体平均水平,对于变异系数较大的元素,计算出RMSE的结果是大小值相互中和的结果,无法反应插值误差的真实水平和空间分布特征^[11]。

为定量评估抽稀后4种不同采样密度数据的空间插值精度,笔者以原始数据(1 236点位)生成的地球化学图作为实测值,均匀抽稀后4种不同采样密度(720点位、640点位、480点位、320点位)数据生成的地球化学图作为预测值,使用ArcGIS空间分析模块中的栅格分析工具计算每个栅格单元预测值与实测值的相对误差(E_r=|预测值-实测值|/实测值),并根据E_r的大小分成5类(<10%、10%~15%、15%~20%、20%~30%、>30%)对栅格面积进行统计(如图3所示,以Se为例)。

图3

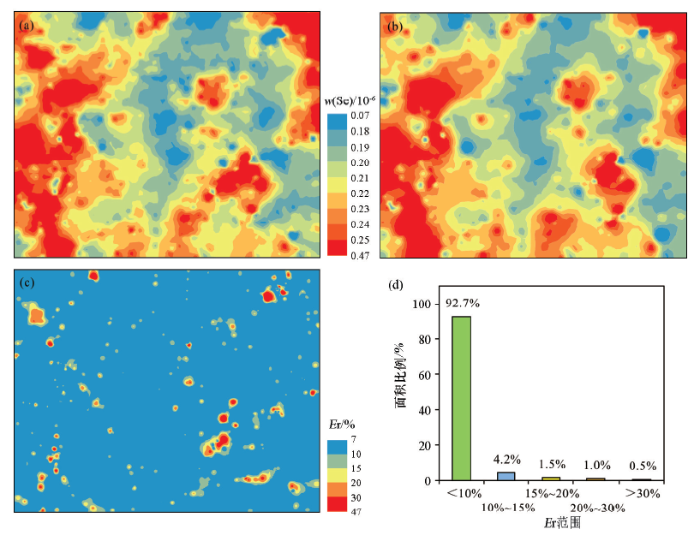

图3 空间插值相对误差(E_r)计算方法示意图

a—1236点位数据地球化学图;b—640点位数据地球化学图;c—相对误差图;d—各误差范围内栅格面积比例

Fig.3 Calculate method for relative error(E_r) of interpolation

a—geochemical map interpolated using 1236 samples;b—geochemical map interpolated using 640 samples;c—relative error;d—percentages of grid area in each E_r range

图4为抽稀后4种不同采样密度数据空间插值生成的K₂O(轻度变异元素)、Se(中度变异元素)、Hg(高度变异元素)元素地球化学预测图与原始数据实测图的相对误差E_r的统计结果。如图所示,K₂O变异系数为3.5%,属于轻度变异,其空间插值精度较高,抽稀后的4种采样密度数据生成的预测图与实测图E_r<10%的面积比例均大于99%,E_r>30%的面积均为0。Se变异系数为19%,属于中度变异元素,720点位、640点位、480点位数据的预测图与实测图E_r<10%的面积比例均大于90%,E_r>30%的面积比例小于1%;320点位数据E_r略大,E_r<10%的面积比例为84.4%,E_r>30%的面积比例小于1%。Hg变异系数为136.6%,属于高度变异元素,空间插值精度相对较差,720点位、640点位数据E_r<10%的面积比例均大于50%,E_r>30%的面积比例均小于15%;480点位、320点位数据插值精度进一步降低,E_r<10%的面积比例均小于50%,E_r>30%的面积比例均大于20%。上述结果表明,空间插值精度受采样密度和元素空间变异度的双重影响,同一采样密度下,元素变异系数越大,其插值精度越差;同一元素的空间插值精度随着采样密度增大而升高,即变异系数大的元素,需要使用更高采样密度的数据进行插值,才能满足精度要求。

如前文所述,笔者将空间插值允许误差等同于土地质量地球化学评价两次野外重复采样允许的误差,当E_r>30%的面积占比≤15%时,则认为插值满足工作精度要求。空间插值所需的合理采样密度由变异度最大的元素决定,研究区土壤Hg变异度最高,640点位数据Hg元素插值E_r>30%的面积占比为14.5%,插值精度符合要求;当采样点位增加至720,Hg插值精度进一步升高,E_r>30%的面积占比降低至12.5%。因此,当采样点位到达640(采样密度8点/km²)时,空间插值生成的元素地球化学预测图与实测图相对误差满足工作精度要求,可准确反应研究区土壤元素空间变异特征。

图4

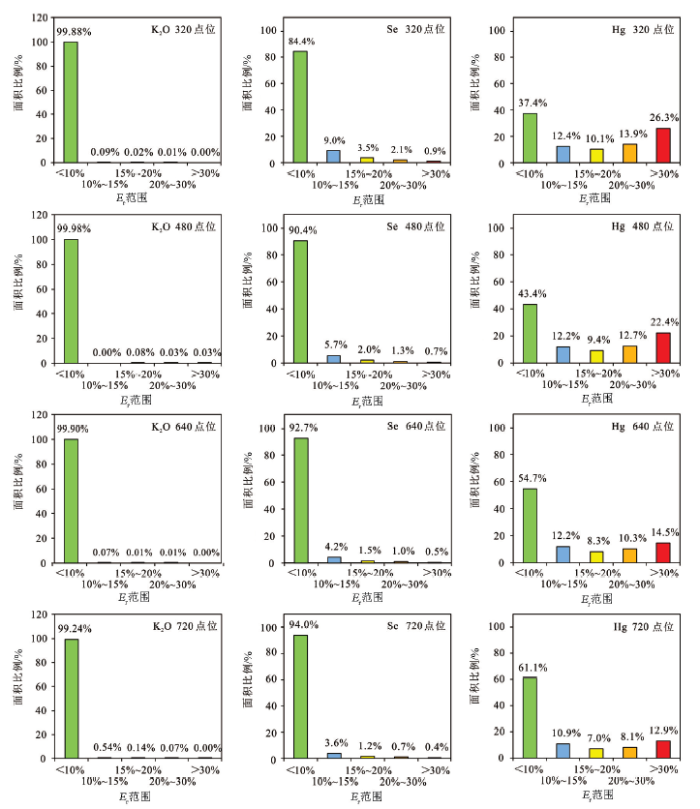

图4 4种不同采样密度数据空间插值下的K、Se、Hg预测值与实测值相对误差柱状图

Fig.4 Relative error (E_r) of interpolation for K, Se and Hg using four sampling density datasets

3.3.2 不同采样密度数据地块预测值(插值)与实测值相对误差分析

为确定合理的采样密度,以1 236点位原始数据(所有地块均有采样点位)作为实测值,抽稀后4种不同采样密度数据的地块插值结果为预测值,通过计算相对误差(E_r=|预测值-实测值|/实测值)对不同采样密度数据地块插值精度进行了对比评估。

如表3、图5所示,地块插值精度同样受采样密度和元素空间变异度的双重影响。相同元素,随着采样密度增加,插值精度相应增加;相同采样密度下,随着元素变异系数增加,插值精度相应降低。K、F、Cr、Cu、Ni等的地块插值精度较高,4种采样密度数据E_r<10%的地块所占比例均大于90%,E_r<20%的地块所占比例均接近99%,E_r>30%的地块几乎为0。N、P、Se、I、Pb、As、Zn等中度变异元素的地块插值精度略低于轻度变异元素,4种采样密度数据E_r<20%的地块所占比例均大于90%,E_r>30%的地块所占比例除P(5.4%)外均小于5%。Cd、Hg地块插值精度相对较低,其中Hg的320点位数据E_r>30%的地块所占比例达到30.9%。根据《土地质量地球化学评价规范》对地块插值精度的要求^[26]:一般元素地块插值相对误差E_r≤30%的地块比例≥85%;对于受人为因素影响较大的P、Cd、Hg等元素,插值相对误差E_r≤30%的地块比例≥70%。根据上述原则,当采样点位达到480,研究区土壤中14种元素(养分、环境、健康指标)地块插值精度均满足规范要求。

3.3.3 不同采样密度数据预测等级与实测等级一致性对比

为进一步验证抽稀后不同采样密度数据最终评价结果的准确度,确定合理的密度,笔者将抽稀后的4种不同采样密度数据预测等级与原始数据实测等级的一致性进行了对比分析。对于单一地块,当预测等级与实测等级相同时,认定该地块预测结果合格,统计全区地块预测结果的合格率,作为定量评估预测等级与实测等级一致性的指标。

表3 4种不同采样密度数据元素地块预测值与实测值相对误差统计

Table 3 Relative error of elements land parcel predicted value vs. measured value using four sampling density datasets

元素	采样点位	不同E_r范围内地块数量比例/%					元素	采样点位	不同E_r范围内地块数量比例/%
元素	采样点位	≤5%	5%~10%	10%~20%	20%~30%	>30%	元素	采样点位	≤5%		5%~10%		10%~20%		20%~30%		>30%
	720	75.7	12.8	8.5	2.1	0.8		720	64.8	17.8		12.0		2.7		2.6
N	640	72.2	14.2	9.8	2.3	1.5	P	640	62.9	18.4		12.7		3.1		2.8
	480	64.7	17.2	13.7	2.4	2.1		480	53.3	19.6		16.1		6.5		4.6
	320	56.0	21.4	16.7	3.3	2.6		320	43.8	22.5		21.0		7.3		5.4
	720	97.7	2.0	0.3	0.0	0.1		720	47.3	11.5		14.7		8.2		18.3
K	640	97.5	2.1	0.3	0.0	0.0	Hg	640	40.0	12.2		18.1		10.5		19.2
	480	96.6	2.9	0.3	0.1	0.1		480	32.6	11.0		18.9		11.2		26.3
	320	95.7	3.7	0.5	0.0	0.1		320	24.9	10.9		20.5		12.8		30.9
	720	59.4	16.1	13.0	5.8	5.7		720	83.6	11.6		3.7		0.4		0.6
Cd	640	53.2	17.6	15.0	7.6	6.6	Pb	640	81.9	12.2		4.5		0.6		0.8
	480	53.2	17.6	15.0	7.6	6.6		480	76.0	16.2		5.9		1.1		0.8
	320	36.4	17.6	22.9	11.0	12.0		320	67.1	17.8		11.8		2.3		0.9
	720	72.6	16.7	8.7	1.5	0.6		720	87.9	7.7		3.3		0.9		0.1
As	640	70.7	18.3	8.3	1.8	0.9	Cu	640	87.3	9.0		3.1		0.4		0.2
	480	60.9	22.7	13.0	2.1	1.3		480	82.2	12.5		4.0		0.9		0.3
	320	56.5	22.3	16.2	3.5	1.5		320	73.8	18.1		6.5		1.4		0.2%
	720	85.0	10.2	3.5	1.1	0.2		720	84.0	10.8		4.7		0.5		0.0
Zn	640	85.9	10.1	2.9	0.8	0.3	Ni	640	82.5	10.9		5.7		0.8		0.2
	480	78.2	13.8	5.0	1.4	1.5		480	76.7	16.5		5.7		0.8		0.3
	320	73.2	18.5	6.2	1.8	0.3		320	72.0	18.3		8.4		0.9		0.3
	720	88.7	8.2	2.8	0.3	0.0		720	74.8	14.9		7.6		1.2		1.6
Cr	640	88.1	8.8	2.8	0.3	0.0	Se	640	70.8	15.8		9.3		2.3		1.9
	480	84.6	11.9	3.0	0.3	0.2		480	61.4	20.7		12.3		2.9		2.6
	320	78.3	16.7	4.4	0.5	0.0		320	56.5	20.3		16.2		4.0		3.0
	720	72.2	14.6	8.8	2.7	1.7		720	87.5	8.8		3.2		0.3		0.1
I	640	69.2	14.6	9.9	4.0	2.3	F	640	87.5	8.3		4.0		0.1		0.1
	480	61.9	16.9	13.7	5.0	2.5		480	82.1	12.7		4.7		0.3		0.3
	320	51.0	23.2	16.5	6.1	3.2		320	75.7	17.1		6.5		0.6		0.2

图5

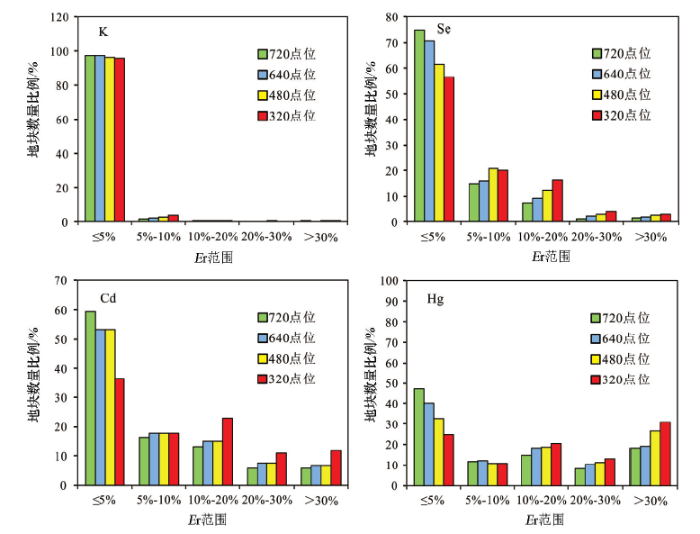

图5 4种不同采样密度下K、Se、Cd、Hg地块预测值与实测值E_r柱状图

Fig.5 Relative error (E_r) of land parcel predicted value vs. measured value for K, Se, Cd and Hg using four sampling density datasets

如图6、表4所示,随着采样密度的增加,各元素指标预测等级与实测等级的一致性相应升高,当采样点位数达到640时,除P外所有元素指标预测等级合格率超过85%。而预测等级合格率与元素变异度及地块插值相对误差无必然联系,作为研究区土壤中变异系数及地块插值相对误差最大的Hg,其预测等级与实测等级一致性极高,全区地块预测等级合格率大于99%。P为中度变异元素,其预测等级与实测等级一致性最差,当采样点位数为720时,预测等级合格率仅为78.84%;而当采样点位数下降为320时,预测等级合格率进一步下降至 64.66%。分析上述结果的原因,预测等级除受元素变异系数及地块插值精度控制外,还受元素平均含量水平与其分级临界值的相对位置影响,Hg一、二级分级临界值为50×10^-9,研究区土壤中Hg含量中值为34.8×10^-9,大部分点位Hg含量为34.8×10^-9左右,对于大部分地块,当Hg插值相对误差超过43.7%时,才会造成其评价等级的变化。而P一至五级分级临界值分别为1.0×10^-3、0.8×10^-3、0.6×10^-3、0.4×10^-3,各级临界值相对双差较小,二级与三级临界值相对双差为14.28%,二级与一级临界值相对双差仅为11.11%,研究区土壤中P含量中值为0.81×10^-3,大部分点位P含量为0.81×10^-3左右,与P二、三级分级临界值(0.8×10^-3)十分接近(相对误差为1.25%),对于大部分地块,当地块插值相对误差E_r>1.25%时就会导致P评价等级的变化。

目前关于预测等级准确度要求尚未形成统一认识,笔者将预测等级合格率作为评价预测等级准确率的定量指标,将预测等级合格率要求等同于土地质量地球化学评价工作对两次重复采样相对双差合格率的要求,即对于单一地块,当预测等级与实测等级相同时,认定该地块预测结果合格,要求全区地块合格率≥85%;为排除元素平均含量与分级临界值过于接近等极端因素的影响,对于各分级临界值相对偏差较小(RSD<15%)的P等养分元素,可将合格率要求放宽至≥70%。

根据上述原则,如图6、图7及表4所示,640点位、720点位数据获得的除P外所有元素指标的预测等级合格率均大于85%;P单指标预测等级合格率大于70%。可认为当采样点位数≥640时(采样密度≥8点/km²),评价等级的精度满足土地质量地球化学评价工作要求。

图6

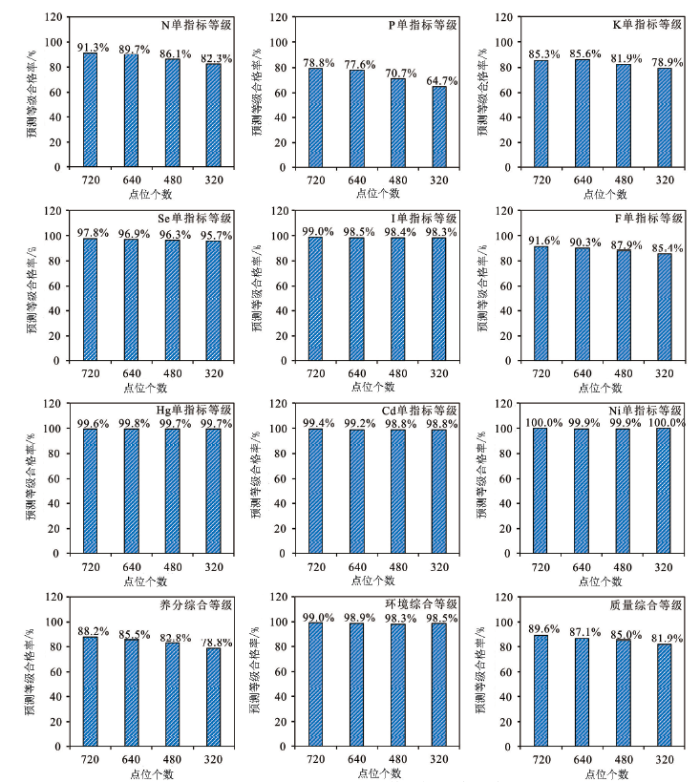

图6 4种不同采样密度数据预测等级合格率柱状统计图

Fig.6 The passing rate of predicted classes using four sampling density datasets

表4 4种不同采样密度数据预测等级合格率统计

Table 4 The passing rate of predicted classes using four sampling density datasets

评价指标	预测等级合格率/%				评价指标	预测等级合格率/%
评价指标	720 点位	640 点位	480 点位	320 点位	评价指标	720 点位	640 点位	480 点位	320 点位
N单指标等级	91.33	89.72	86.07	82.33	Hg单指标等级	99.58	99.83	99.66	99.75
P单指标等级	78.84	77.57	70.69	64.66	Cd单指标等级	99.41	99.15	98.81	98.81
K单指标等级	85.30	85.64	81.90	78.93	Pb单指标等级	100.00	100.00	100.00	100.00
Se单指标等级	97.79	96.94	96.35	95.67	As单指标等级	100.00	100.00	99.92	99.92
I单指标等级	98.98	98.47	98.39	98.30	Cu单指标等级	100.00	100.00	100.00	100.00
F单指标等级	91.59	90.31	87.94	85.39	Zn单指标等级	100.00	100.00	100.00	100.00
养分综合等级	88.19	85.47	82.75	78.84	Ni单指标等级	100.00	99.92	99.92	99.92
环境综合等级	98.98	98.90	98.30	98.47	Cr单指标等级	100.00	100.00	100.00	100.00
质量综合等级	89.63	87.09	84.96	81.90

图7

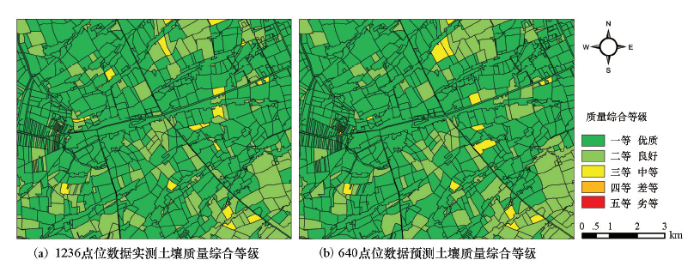

图7 640点位数据预测等级与1 236点位数据实测等级对比

Fig.7 Comparison of predicted and measured classes using 640 samples and 1236 samples respectively

4 结论

通过对研究区内土壤元素空间变异性、经典统计学合理采样数、GIS空间插值对比研究,获得主要结论如下:

1) 受地形平坦及成土母质相对单一等因素影响,研究区土壤元素空间变异性总体以轻中度为主,Cd、Hg等受人为因素影响较大,具有较高的空间变异性。

2) 经典统计学确定的研究区合理采样数为80,该样本量可在95%的置信区间及允许误差为30%的条件下反应区内土壤元素含量的均值与方差,但因未考虑样本的空间属性,不足以反应区内土壤元素空间变异特征,具有一定的局限性。

3) 在定量评估4种不同采样密度数据空间插值相对误差、地块预测值相对误差及预测等级与实测等级一致性的基础上,结合土地质量地球化学调查工作精度要求,对于研究区及东北平原类似地区,开展地块尺度土地质量地球化学评价工作时,以8点/km²的采样密度进行土壤采样,可在确保评价精度的前提下,大幅减少采样数量和工作成本。

致谢:吉林省地质调查院白荣杰、孙淑梅提供了研究区部分基础资料并在野外工作中给予了支持与帮助,中国地质科学院地球物理地球化学勘查研究所中心实验室工作人员为本研究的样品分析测试工作付出了辛勤的劳动,评审专家及编辑在审稿过程中对本文提出了宝贵的修改意见,在此一并表示衷心的感谢。

The authors have declared that no competing interests exist.

作者已声明无竞争性利益关系。
