物探与化探, 2019, 43(1): 125-131 doi: 10.11720/wtyht.2019.1230

方法研究·信息处理·仪器研制

基于无人直升机平台的航磁系统集成与应用

西永在1,2,3, 路宁1,2,3, 张兰4, 李军峰1,2,3, 张富明5, 吴珊1,2,3, 廖桂香1,2,3, 贲放1,2,3, 黄威1,2,3

1. 自然资源部 地球物理电磁法探测技术重点实验室,河北 廊坊 065000

2. 中国地质科学院 地球物理地球化学勘查研究所, 河北 廊坊 065000

3. 国家现代地质勘查工程技术研究中心,河北 廊坊 065000

4. 北华航天工业学院, 河北 廊坊 065000

5. 山西省煤炭地质物探测绘院, 山西 晋中 030600

Integration and application of an aeromagnetic survey system based on unmanned helicopter platform

XI Yong-Zai1,2,3, LU Ning1,2,3, ZHANG Lan4, LI Jun-Feng1,2,3, ZHANG Fu-Ming5, WU Shan1,2,3, LIAO Gui-Xiang1,2,3, BEN Fang1,2,3, HUANG Wei1,2,3

1. Laboratory of Geophysical Electromagnetic Probing Technologies,Langfang 065000,China

2. Ministry of Natural Resources, Institute of Geophysical and Geochemical Exploration,CAGS,Langfang 065000,China

3. Laboratory of Geophysical EM Probing Technologies, MLR, Langfang 065000,China

4. North China Institute of Aerospace Engineering, Langfang 065000,China

5. Shanxi Provincial Coal Geological,Geophysical Prospecting,Surveying and Mapping Institute,Jinzhong 030600,China

责任编辑: 王萌

收稿日期: 2018-06-12   修回日期: 2018-11-20   网络出版日期: 2019-02-20

基金资助: 中国地质科学院地球物理地球化学勘查研究所基本科研业务费专项资金项目.  AS2017Y04
中国地质调查局地质调查项目.  DD20160151-03
河北省科学技术厅自筹经费项目.  16210350

Received: 2018-06-12   Revised: 2018-11-20   Online: 2019-02-20

作者简介 About authors

西永在(1985-),男,工程师,硕士,主要从事航空物探方法技术研究工作。Email:xiyongzai@igge.cn 。

摘要

笔者介绍了无人直升机航磁系统的研发与集成,采用无人直升机作为飞行平台,搭载高精度航空磁测系统,具有低成本、高效率、不受机场跑道限制、可夜航、按设计测线全自主导航飞行等特点。该系统分别完成了磁补偿试验飞行与实际应用工作,补偿精度达到0.046 9 nT,测量成果与测区内以往航磁成果对比,其反映的地磁场特征形态基本一致,验证了该系统的有效性,航磁异常等值线在细节上表现更细致。本系统为大比例尺、高精度、小面积的航磁测量工作提供了一种高效灵活的工作手段。

关键词： 无人直升机 ; 航磁系统 ; 磁补偿试验 ; 集成与应用

Abstract

This paper introduces the research, development and integration of an unmanned helicopter aeromagnetic survey system. The system uses an unmanned helicopter as flying platform to carry out the high-precision aeromagnetic equipment. As all know, the unmanned helicopter doesn't need a runway to take off and land, and has the ability to self-navigate according to designed lines and to work at night. Thus, it can get a higher efficiency at a lower costing. An aeromagnetic compensation flight whose accuracy was 0.046 9 nT and several survey flights have been accomplished. Compared with the previous aeromagnetic survey in the same area, the characteristics of the geomagnetic field are basically alike, which validates the effectiveness of the unmanned helicopter aeromagnetic system. The unmanned helicopter aeromagnetic anomaly map is more detailed because of the different parameters such as scale and instrumental accuracy and sampling rate between the two systems. This unmanned helicopter aeromagnetic survey system provides an effective and flexible means for large scale, high-precision and small area aeromagnetic survey.

Keywords： unmanned helicopter ; aeromagnetic system ; aeromagnetic compensation test ; integration and application

PDF (2804KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

西永在, 路宁, 张兰, 李军峰, 张富明, 吴珊, 廖桂香, 贲放, 黄威. 基于无人直升机平台的航磁系统集成与应用. 物探与化探[J], 2019, 43(1): 125-131 doi:10.11720/wtyht.2019.1230

XI Yong-Zai, LU Ning, ZHANG Lan, LI Jun-Feng, ZHANG Fu-Ming, WU Shan, LIAO Gui-Xiang, BEN Fang, HUANG Wei. Integration and application of an aeromagnetic survey system based on unmanned helicopter platform. Geophysical and Geochemical Exploration[J], 2019, 43(1): 125-131 doi:10.11720/wtyht.2019.1230

0 引言

随着无人机技术的成熟,无人机航磁测量成为航空物探技术的一个新兴分支,具有部署便捷、应用成本低、智能化、高精度等特点,因此其研发与应用日益受到世界各航空地球物理公司和单位的广泛关注。如英国Magsurvey公司研发的PrionUAV航磁系统;荷兰Fugro公司在Insitu公司的协助下,改装了扫描鹰无人机Georanger-Ⅰ型高精度无人机航磁系统;加拿大万能翼地球物理公司利用Venturer型无人机,集成铯光泵磁力仪形成无人机航磁系统;德国MGT公司利用无人直升机MD4-1000型搭载小型化磁通门磁力仪,应用于UXO及滑坡探测;2012年日本发展了多款基于无人直升机平台的航磁系统,取得一定效果[1,2,3,4,5,6,7,8,9]。国内的中国自然资源航空物探遥感中心、中国地质科学院地球物理地球化学勘查研究所(简称“物化探所”)及中国科学院遥感与数字地球研究所等单位也先后开展了基于固定翼无人机航磁测量技术的研究工作,并取得了很好的效果,如物化探所在中国航天空气动力技术研究院,以及核工业航测遥感中心协助下,基于国产彩虹-3无人机平台集成的航空物探(磁/放)综合站,在我国东北、西北地区实际测量中取得高质量的数据[10,11];2008年中船重工715所进行了相关系统研制,劳雷工业公司近两年也在进行相关研究,但均未见应用于实际测量工作[12];桔灯勘探公司开展的基于多旋翼无人机搭载磁通门磁力仪系统,重量轻但精度较低。

从目前研究来看,固定翼无人机平台有低空高精度、飞速快、效率高等特点,适合大面积的航磁测量工作,但是需要机场跑道的保障;而无人直升机在超低空、低速巡航、机动灵活性更具优势,并且无需机场跑道的保障,适合于大比例尺、小面积的航磁详查测量工作,国内的研究也相对较少。2017年物化探所与山西省煤炭地质物探测绘院合作,集成了一套基于无人直升机的航磁系统,并在江苏省某滩涂区进行试验飞行,笔者就无人直升机性能、如何弱化飞机磁本底干扰、探头安装的最佳稳定位置、无人直升机的航磁补偿方式以及实际应用效果等方面进行详细探讨分析。

1 系统研发

无人直升机航磁系统主要包括无人直升机平台和航磁系统两部分,无人直升机空中飞行由地面控制站通过无线电传输和控制命令进行控制,智能自主飞行。

1.1 无人直升机平台

本系统采用的无人直升机平台为WH-110A型,是由北京方信科技在进口基础上自主研发的一款新型无人直升机,旋翼直径3.2 m,机身高1.01 mm,机身宽0.72 m,全长3.81 m,最大巡航速度60 km/h,续航时间3 h,有用载荷35 kg,最大起飞重量110 kg,最大飞行高度3 000 m,该飞行平台具有以下特点:

1) 控制系统采用差分GPS自适应飞控导航系统,具备目测遥控、超视距实时监控、高精度定位悬停和预设航线智能自主飞行功能,可以根据作业要求设置飞行航线和任务指令。

2) 起降稳定便捷,只需要8 m×8 m空地,风速小于8 m/s时可以满足无人直升机起降及平稳飞行,最大抗风能力可达15 m/s。

3) 飞控系统使用无线电传输和控制,飞行高度大于100 m时通讯距离大于30 km,无人直升机在飞行过程中的方位、姿态、速度、油量、飞行轨迹等数据可实时传至地面控制站,实现对无人直升机平台的远程监控。

4) 该平台有用载荷可达到35 kg,载重能力相对较大,小型航磁系统重量在5 kg左右,完全满足航磁系统载重要求。

1.2 机载航磁系统

机载航磁系统由CS-VL高精度铯光泵航磁仪、AARC51自适应航磁补偿和数据收录仪、气压高度计、雷达高度计、GPS导航定位系统等设备组成。该磁测系统采集磁场数据的自动补偿、磁场强度、经纬度坐标、离地高度、海拔高度、飞行方向等数据。

AARC51是RMS公司生产的运用在地球物理勘探及环境调查领域的先进航磁补偿系统,结构紧凑、轻便并且十分坚固耐用,磁场范围15 000~105 000 nT,分辨率0.32 pT,系统噪声小于0.1 pT,补偿精度(包络线)约20 pT,校准时间约6~8 min,海拔使用高度达6 000 m。CS-VL磁力仪测量范围15 000~100 000 nT,转向差小于±0.2 nT,工作温度-40℃~50℃,100%防水。整个系统总重量不超过5 kg,是无人直升机上理想的航磁系统。

1.3 系统集成

1.3.1 飞机磁基底

由于飞机大部分组件为金属材质,其本身就是一个磁性体(如图1),飞机发动机所在位置的磁场最强,可以达到240 nT,向机头和机尾方向磁场强度逐渐减弱,这种强磁场会对航磁测量造成很大的干扰,因此需要对无人机进行改装,尽量减小这种飞机自身带来的磁干扰。

图1

新窗口打开| 下载原图ZIP| 生成PPT

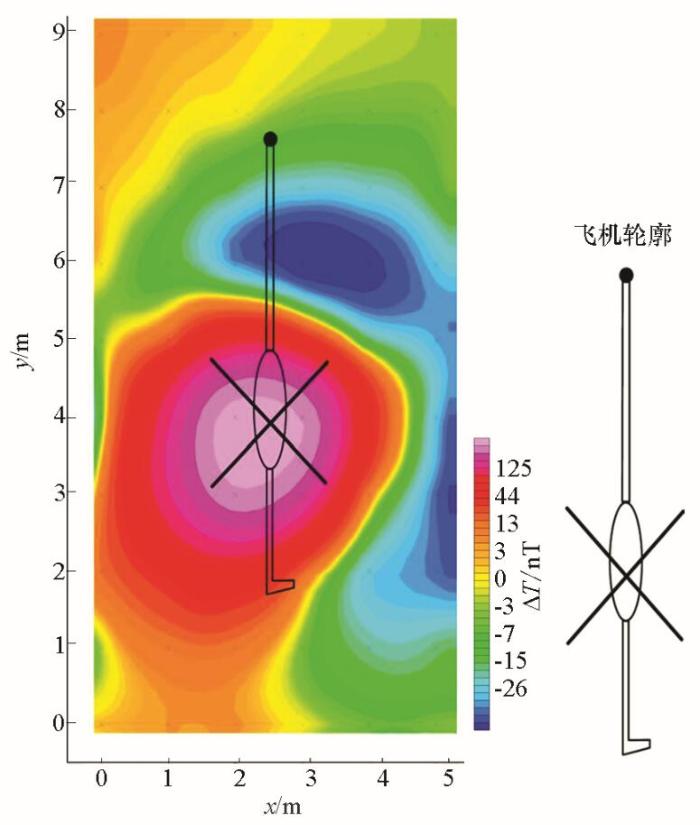

图1   无人直升机磁本底等值线平面

Fig.1   Magnetic back ground of the unmanned helicopter


首先在无人直升机机起落架位置安装向机头方向延伸长度为3.5 m碳纤维材质的探杆,使得磁探头远离飞机机身,以减小其磁干扰;同时,除飞机关键部件外,将其余组件更换为无磁或弱磁材料,如油箱采用塑料材质、探头支撑杆均采用碳纤维材质、飞机底部仪器箱采用全铝材质、固定螺丝采用纯铜材质等(如图2)。

图2

新窗口打开| 下载原图ZIP| 生成PPT

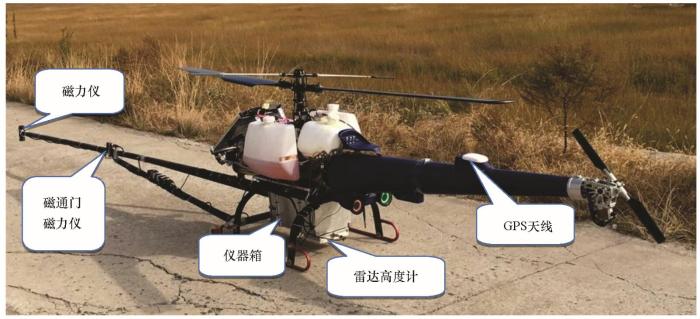

图2   无人直升机航磁系统

Fig.2   The unmanned helicopter aeromagnetic system


1.3.2 系统集成

针对无人直升机的结构特点,航磁系统集成需要在机腹底部设计一个开细孔的铝制仪器箱,将航磁数据收录补偿仪和供电电源固定在仪器箱中,既可以达到防潮效果又不影响仪器散热;雷达高度计安装于仪器箱底部,略高于飞机起落架,避免起落架造成的散射干扰;将磁探头安装于由3根碳纤维杆组成的三角支撑结构的探杆顶端,三角结构的稳定性可以减小探杆的晃动对磁探头的影响,同时支点位置水平结构处安装磁通门磁力仪,可以与飞机姿态保持同步,为航磁补偿提供准确的三分量数据;GPS天线位于机身尾部,避开旋翼遮挡位置,并通过飞机尾椎内部线路与航磁收录仪连接(如图2)。

为了实现航空磁力仪和无人机平台的辅助信号同步采集,使用D/A模块将雷达高度和气压高度数据转换为模拟量,送入航磁收录仪,航磁测量系统组成结构如图3所示。

图3

新窗口打开| 下载原图ZIP| 生成PPT

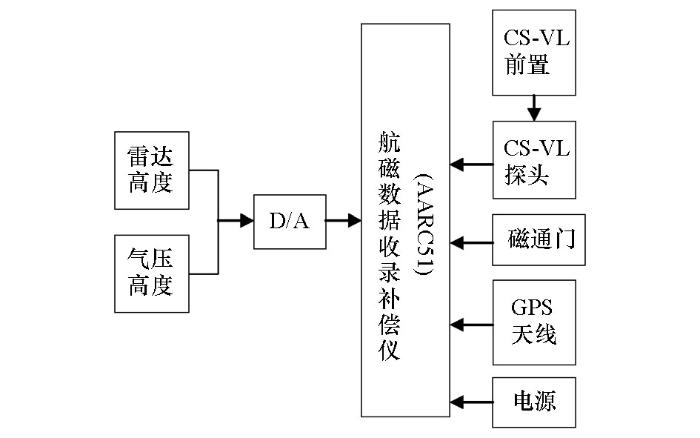

图3   航磁系统组成结构示意

Fig.3   The diagram of the structure of the unmanned helicopter aeromagnetic survey system


2 航磁补偿试验

2.1 常规航磁软补偿方法

在航空磁测中,由于飞机自身飞行方向和运动姿态的变化,飞机上磁性元件产生的磁干扰场会叠加在地球磁场之上,因此需要对磁干扰场进行补偿,消减其影响,提高航磁测量精度[12,13,14,15,16,17]。

补偿方法是:机载航磁自动数字补偿仪,在选定的平静磁场区(磁场变化最大不超过200 nT), 沿矩形闭合框四边(方向分别为0°、90°、180°、270°,或测线和切割线方向)飞行大约120 s,高度2 000~3 000 m,每一方向分别做侧滚(±10°)、俯仰(±5°)、侧滑(±5°)3组动作,每种动作做5、6个往复,获取飞机磁干扰与飞行姿态之间的关系数据,解算磁补偿模型的各项系数,以备实时或事后进行磁补偿[18,19,20]。

2.2 无人直升机航磁系统磁补偿试验

由于小型无人直升机操控方式与有人驾驶飞机或中大型固定翼无人机的操控方式不同,自动驾驶模式下,飞行高度可以满足要求,但是测控系统无法完成要求的规范动作。在经过多次讨论分析和试验后,选择磁场平稳区,采用无人直升机空中悬停状态下,以飞机机头方向(探头所在方位)为基准,飞行高度在视距范围内(300~500 m),手动遥控控制飞机沿4个方向完成要求的动作,同一方向每个动作反复做3~5个,所有动作完成时间控制在6~8 min内(以所用仪器特性为准),从而达到航磁补偿的目的(如图4,x方向为机头方向)。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   无人直升机悬停补偿动作示意

Fig.4   The diagram of hovering maneuver for the unmanned helicopter aeromagnetic compensation

a— roll; b—pitch; c— yaw


如图5所示为该系统磁补偿试验磁通门磁力仪获得的X、Y、Z三分量磁场数据剖面图,可以很好的反映出无人直升机在4个方向分别做出的侧滚、侧滑和俯仰动作,该次试验过程每个方向每个动作完成3次往复。补偿完成后,以测量模式再完成一次相同的动作,来验证补偿效果,如图6所示,蓝线代表测量的原始数据,红线为补偿后数据,可以看出该方法取得了较好的补偿效果。

图5

新窗口打开| 下载原图ZIP| 生成PPT

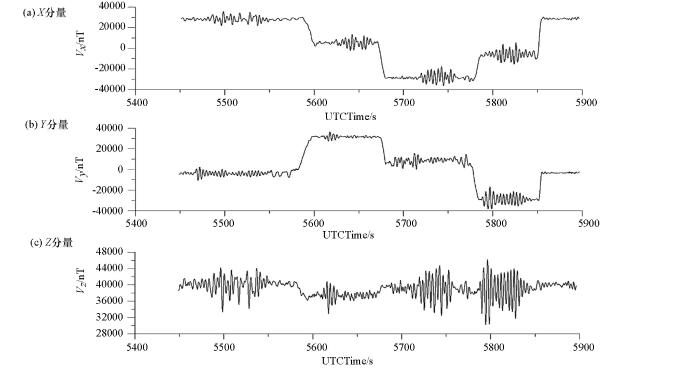

图5   磁通门磁力仪三分量剖面

Fig.5   The profile of three components of fluxgate magnetometer

a— X component; b— Y component; c— Z component


图6

新窗口打开| 下载原图ZIP| 生成PPT

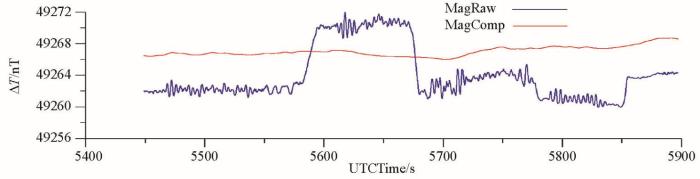

图6   原始数据与补偿后数据对比

Fig.6   Comparison between raw data and compensated data


该次补偿试验,补偿前标准差(Unco)为0.397 66 nT,补偿后标准差(Comp)为0.046 9 nT,改善比(Impr)为8.479,满足规范补偿后标准差小于0.08 nT的要求(如图7)。

图7

新窗口打开| 下载原图ZIP| 生成PPT

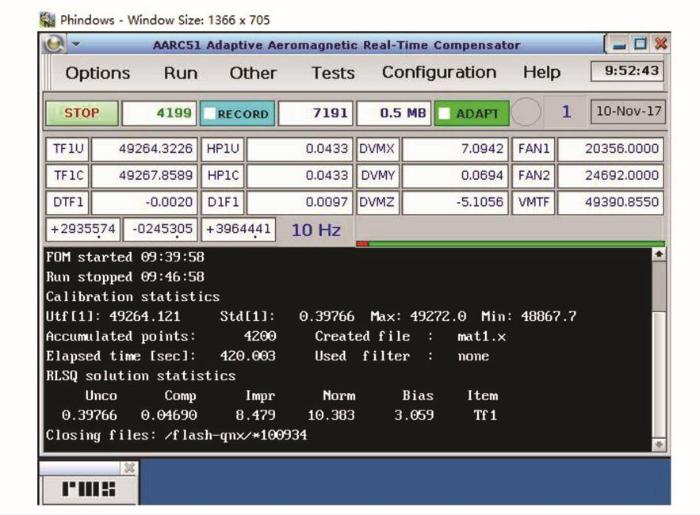

图7   无人直升机航磁系统磁补偿试验结果

Fig.7   Result of the unmanned helicopter aeromagnetic compensation test flight


3 应用实例

2017年应用本系统在江苏省某海域开展了飞行测量工作,测线方向为EW向,测量比例尺为1∶10万,起降坪选取测区内较宽阔的海岸大堤公路的一处空地。测区位于海岸带滩涂区,测区内第四纪地层结构为除东部为海域外,其余地区均为第四系和新近系厚覆盖层,从收集的钻孔资料可知第四系底界面埋深约为280~300 m,300 m以深最上部地层

为新近系盐城组灰绿色、棕黄色亚黏土夹粉细砂、中粗砂,该地层顶部为棕黄、灰黄色夹绿色亚黏土(硬土层),约10~15 m厚, 是长江三角洲地区第四纪与新近系地层分界标志层。在基岩方面,测区内新近系地层与中生界地层直接接触,基岩地层主要由白垩系浦口组(K2p)和上古生界(Pz2)地层组成,基岩深度在600~800 m之间。

该测量工作完成有效测量飞行近200测线千米,测网疏密度1 000±0.8 m,偏航距在10 m范围内的采样点占100%,最大偏航距5.09 m;实际测量平均飞行高度为119 m(设计飞行高度120 m),全部采样点保持在118~121 m范围内;本次测量各测线的动态噪声水平在0.010~0.015 nT范围内,平均动态噪声0.012 nT,根据规范中的分级标准,全部为一级动态噪声水平。本次航磁数据处理采用物化探所基于Geosoft二次开发的航磁处理软件,质量统计采用了中国自然资源航空物探遥感中心的GeoProbe软件,统计结果全部满足航磁规范要求。

本次获取的航空磁测成果与收集的以往(20世纪80年代)1∶20万有人机航磁成果进行对比(如图8),从图中可以看出主体异常所在位置、分布形态基本是一致的,验证了该系统的有效性。由于两次航磁工作的比例尺、采样率、航磁仪精度以及飞行高度等参数的不同,在对磁异常分布细节方面的表现存在一些差异,但很明显无人直升机航磁获取的磁场数据更精确更细致。

图8

新窗口打开| 下载原图ZIP| 生成PPT

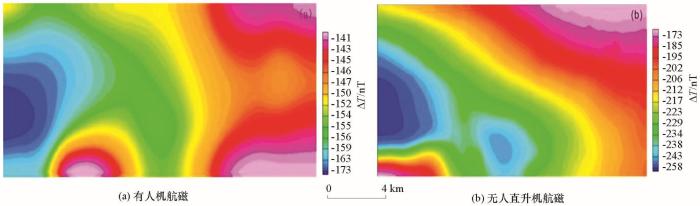

图8   江苏省某滩涂区航磁测量成果对比

Fig.8   Comparison of aeromagnetic anomalies of a shoalarea in Jiangsu province

a— manned aerial vehicle aeromagnetic survey; b— unmanned helicopter aeromagnetic survey


4 结论

该无人直升机航磁系统是将航空磁测设备安装到可靠的无人直升机平台,从而应用到航空物探测量,为地质调查、矿产勘探等提供了一种高效灵活的工作手段。

4.1 优势

1) 具有更精确的飞行控制。无人直升机配备的飞控导航系统能够按照事先规划好的航线全自主飞行测量,偏航及飞行高度保持能力等远远高于传统有人人工驾驶飞机。

2) 工作效率提高。该无人直升机巡航速度可达60 km/h,加载副油箱每架次续航可达到3 h,飞机的加油方式简便耗时短,仅需十几分钟就可完成加油工作,每天可进行多个架次的飞行任务,并且可在夜间飞行实现全天候测量,提高了工作效率。

3) 生产成本降低。该无人直升机只需要2名飞控人员即可开展工作,降低了人员成本,并且燃油使用普通汽油即可,百公里油耗在20 L以内,具有很高的燃油经济性。

4) 起降场地的选取更为灵活。无人直升机的起降相对于中大型固定翼无人机而言,不受机场跑道的制约,在较为平坦开阔的硬质空地即可完成,因此在实际航磁测量工作中,可在工区内或最近位置选择起降点,减少路途航程,提高效率。

4.2 展望

1) 无人直升机具有超低空、低速巡航的飞行特点,因此在大比例、高精度、小面积详查工作具有广阔的应用前景。

2) 该无人直升机航磁系统进一步的研究方向是实现地面人员实时监测并干预机载航空磁力仪的机制,研发一套航磁仪远程测控软件,提供人机交互界面,对空中实时测得的航磁数据进行监控。
