物探与化探, 2025, 49(4): 846-854 doi: 10.11720/wtyht.2025.0040

方法研究信息处理仪器研制

地震波形指示反演方法在叠置薄砂岩预测中的应用——以松辽盆地南部乾安油田高台子油层为例

杨光,1, 王立贤1, 胡佳1, 刘智军1, 张红杰1, 王云鹤1, 孙龙1, 张旭升2, 陈彦虎,2

1.中国石油吉林油田分公司 地球物理勘探研究院, 吉林 松原 138000

2.北京中恒利华石油技术研究所, 北京 100101

Application of the seismic meme inversion method in predicting superimposed thin sandstones: A case study of the Gaotaizi oil layer in the Qian'an oilfield,southern Songliao Basin

YANG Guang,1, WANG Li-Xian1, HU Jia1, LIU Zhi-Jun1, ZHANG Hong-Jie1, WANG Yun-He1, SUN Long1, ZHANG Xu-Sheng2, CHEN Yan-Hu,2

1. Research Institute of Geophysical Exploration, Jilin Oilfield Company,PetroChina, Songyuan 138000, China

2. Beijing Zhongheng Lihua Petroleum Technology Research Institute, Beijing 100101, China

通讯作者: 陈彦虎(1982-),男,博士,教授级高级工程师,主要从事地震储层预测方法研究工作。Email:32568750@qq.com

第一作者: 杨光(1976-),男,硕士,高级工程师,主要从事石油地质综合研究及勘探部署工作。Email:yangguang@pertrochina.com

责任编辑: 叶佩

收稿日期: 2025-02-24   修回日期: 2025-06-10

基金资助: 国家自然科学基金项目(41972139)
国家自然科学基金项目(41922015)

Received: 2025-02-24   Revised: 2025-06-10

摘要

针对陆相盆地叠置薄砂岩预测的难点,本文提出了利用地震波形指示反演方法开展叠置薄砂岩的技术流程。首先,基于波形相似性原则优选的样本井测井曲线构建反演初始模型;然后,在贝叶斯框架下对初始模型进行迭代优化,得到高分辨率的波形指示反演结果;最后,地震波形指示方法与低频反演结果融合,不仅能够提供纵向上的高分辨率,还能够有效地描绘砂岩的横向叠置特征与砂岩横向边界。研究实例表明,地震波形指示反演在叠置薄砂岩预测中精度达到了2~3 m,参与井和验证井的符合率分别达到91.5%和85.2%,证明了该方法的合理性和反演结果的高精度,为陆相盆地薄层叠置砂岩预测提供了有效的技术手段。

关键词： 地震波形指示反演; 叠置薄砂岩; 储层预测; 乾安地区; 青山口组

Abstract

To address the challenges in predicting superimposed thin sandstones in lacustrine basins,this study proposed a technical workflow for their prediction using the seismic meme inversion(SMI) method.First,an initial inversion model was constructed using log curves from sample wells selected based on seismic waveform similarity.Second,the initial inversion model was iteratively optimized in a Bayesian framework to yield high-resolution SMI results.Third,the SMI results were integrated with low-frequency inversion results to yield high vertical resolution while effectively characterizing the lateral superimposed patterns and boundaries of sand bodies.Case studies demonstrate that the SMI method achieved a prediction accuracy of 2 m to 3 m for superimposed thin sandstones.The coincidence rates for calibration and validation wells reached 91.5 % and 85.2 %,respectively,confirming the effectiveness of the SMI method and the high precision of the inversion results.Overall,this study provides an effective technical approach to predicting superimposed thin sandstones in lacustrine basins.

Keywords： seismic meme inversion; superimposed thin sandstone; reservoir prediction; Qian'an area; Qingshankou Formation

PDF (5023KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

杨光, 王立贤, 胡佳, 刘智军, 张红杰, 王云鹤, 孙龙, 张旭升, 陈彦虎. 地震波形指示反演方法在叠置薄砂岩预测中的应用——以松辽盆地南部乾安油田高台子油层为例[J]. 物探与化探, 2025, 49(4): 846-854 doi:10.11720/wtyht.2025.0040

YANG Guang, WANG Li-Xian, HU Jia, LIU Zhi-Jun, ZHANG Hong-Jie, WANG Yun-He, SUN Long, ZHANG Xu-Sheng, CHEN Yan-Hu. Application of the seismic meme inversion method in predicting superimposed thin sandstones: A case study of the Gaotaizi oil layer in the Qian'an oilfield,southern Songliao Basin[J]. Geophysical and Geochemical Exploration, 2025, 49(4): 846-854 doi:10.11720/wtyht.2025.0040

0 引言

叠置薄砂岩作为一种常见的薄砂岩类型,其不同的砂岩叠置特征对于砂岩连通性与储层品质具有重要的影响[1],因此,精细预测薄砂岩叠置特征对于井位部署、水平井轨迹设计、优化油气勘探开发方案等具有重要价值[2-3]。松辽盆地南部乾安油田高台子油层主要发育三角洲前缘水下分流河道,单层砂岩厚度通常为2~5 m,呈现明显的多期叠置特征,不同期次的河道砂岩在横向上可能断续发育或部分连通,导致地震反射特征不连续使得高台子油层叠置薄砂岩的预测在地震资料解释和储层预测中面临较大挑战[4]。

目前,针对薄储层预测的主流技术包括匹配追踪[5]、S变换[6]和谱反演技术[7],这些技术能够直接获取反射系数。压缩感知技术作为一项创新的信号处理技术,能够从有频率宽度的地震数据中恢复出高频反射系数,从而显著提升垂直分辨率并准确识别细微层次结构,在提高薄层识别精度方面已展现出显著成效[8-9]。

专家学者针对叠置薄砂岩地球物理预测开展了一系列研究,取得了的一定效果。袁萌等[10]通过优选优势入射角叠加以增强叠置窄薄河道识别,选择杨氏模量进行叠前高精度反演,提高了砂岩预测精度和实钻吻合度;袁川洲等[11]改进了相位谱识别方法,优化时窗选取和展开相位谱计算,提升了相位谱分辨率和识别准确度;赵百强等[12]通过提取敏感地震波形结构属性,构建了砂岩叠置分级分类识别方案,有效提高了不同叠置砂岩的识别精度;石岩等[13]采用层状分频构形反演技术,有效识别了砂岩不连续边界和空间分布,实际应用效果良好。程雯泽等[14]提出了一种提高地震数据相位谱频率分辨率的方法,通过周期时窗尾端补零增强相位谱稳定性,进而计算积分展开相位,成功应用于识别河流相叠置砂岩的不连续边界。

地震波形指示反演技术利用地震波形分类实现了智能相控驱动测井高频信息,实现了高分辨率反演在提高纵向分辨率的同时,能准确预测砂岩储层横向分布范围,成为薄储层预测的主流方法之一[15],在不同类型薄储层预测领域取得了广泛的应用[16-17]。本文在开展叠置薄砂岩模型正演实验的基础上,研究了利用地震波形指示反演方法开展叠置薄砂岩预测,预测精度达到2~3 m,为叠置薄砂岩预测提供了一种全新的思路。

1 地震波形指示反演方法

1.1 基本原理

地震波形指示反演(seismic waveform indicative inversion,SMI)基本原理是通过地震波形和测井曲线之间的相似性,建立一个映射关系来获取高频成分,从而提高反演结果的纵向和横向分辨率[18]。这个过程涉及利用地震波形的细微变化来驱动宽频带测井数据的模拟,以便更准确地反映井间地层的变化。SMI方法通过地震资料的波形相似性作为指示因子,复制和传递测井曲线中高频信息所代表的岩性特征,实现了井震协同,使得反演能够突破传统的λ/4分辨率限制,为高分辨率反演提供了有效途径。

1.2 反演技术流程

地震波形指示反演(SMI)的技术流程主要包括以下步骤:首先,基于地震波形相似性原则优选样本井并建立样本集;其次,对样本井的测井曲线进行多尺度小波分解,提取低—中频特征信息并构建反演初始模型;接着,在贝叶斯框架下通过迭代优化模型参数,得到高分辨率反演结果;最后,通过频率域合并将低频和高频成分整合,形成最终的高分辨率地震反演结果。具体反演技术流程见图1。

图1

新窗口打开| 下载原图ZIP| 生成PPT

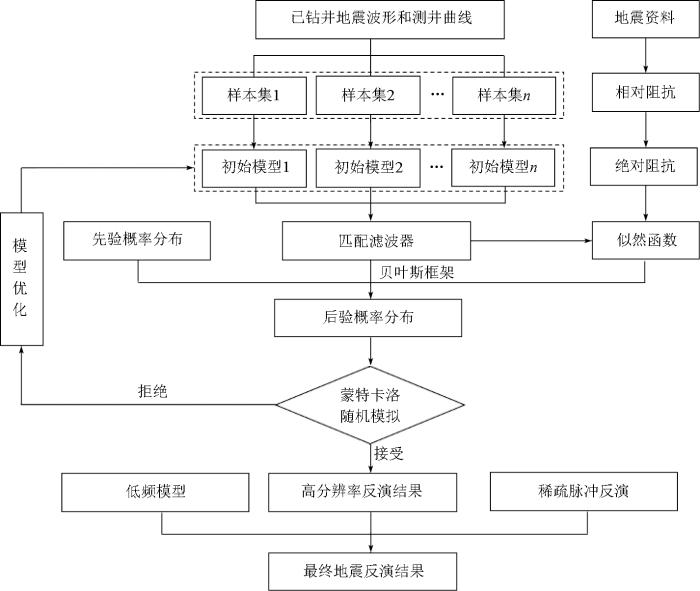

图1   地震波形指示反演技术流程


1.2.1 建立样本集

相似的沉积特征往往具有相似的岩性组合,相似的岩性组合往往具有相似的地震波形特征。通过分析已钻井的地震波形特征,基于地震波形相似性度量,将已钻井划分为n个指示不同岩性组合特征的样本集,以样本集中包含的样本井的测井数据作为构建待反演地震道初始模型的基础。相似性度量可以通过计算波形之间的相关系数来实现:

${S}_{ij}=\frac{\sum _{i=1}^{T}[{w}_{i}\left(t\right)-{\stackrel{-}{w}}_{i}\left]\right[{w}_{j}\left(t\right)-{\stackrel{-}{w}}_{j}]}{\sqrt{\left({w}_{i}\right(t)-{\stackrel{-}{w}}_{i}{)}^{2}}\sqrt{\left({w}_{j}\right(t)-{\stackrel{-}{w}}_{j}{)}^{2}}}$

式中:${{S}_{i}}_{j}$是井i和井j的波形相似性度量;wi(t)和wj(t)分别是井i和井j在时间t的波形值;${\stackrel{-}{w}}_{i}$和${\stackrel{-}{w}}_{j}$分别是井i和井j的波形均值;T是波形的时间长度。

1.2.2 构建反演初始模型

对每一个样本集中的测井曲线进行多尺度小波分解,分离出不同的频率成分,提取低—中频特征信息,需要指出的是,由于测井曲线具有非常高的频率,甚至高达数万Hz[19],这里定义的低—中频大致也有100~200 Hz、甚至300~400 Hz的频率,区别于地震资料中—低频几十Hz的频率范围。对样本集中所有测井曲线的低—中频特征信息进行加权平均处理,得到了该样本集中所有测井曲线的共性结构,构建反演初始模型:

${m}_{k}\left(f\right)=\frac{1}{{N}_{k}}\sum _{i=1}^{{N}_{k}}{\alpha }_{i}·{c}_{i,k}\left(f\right)$

式中:mk(f)是样本集k的初始模型;Nk是样本集k中的井数量;αi是井i的权重系数;ci,k(f)是井i在样本集k中的测井曲线在频率f处的小波分解结果。

选取合适的截止频率对于构建反演初始模型至关重要,它直接影响初始模型的分辨率,为了平衡反演结果的确定性和分辨率,需要根据实际需求设定最高截止频率。对每一个待反演地震道构建波形指示反演的初始模型,为高分辨率波形指示反演奠定了坚实的基础。

1.2.3 贝叶斯框架下的模型优化

在贝叶斯框架下,以构建的反演初始模型作为起点,通过联合似然函数分布和先前获得的先验分布,计算得到后验概率分布,通过迭代扰动模型参数,使得后验概率分布函数达到最大值,此时的模型参数解被视为最优反演解:

$\hat{m}=argma{x}_{m}P\left(m\right|d)$

式中:P(m|d)∝P(d|m)·P(m);$\hat{m}$是优化后的模型参数;P(m|d)是后验概率分布,表示在观测数据d下模型参数m的概率;P(d|m)是似然函数,表示在模型参数m下观测数据d的概率;P(m)是先验分布,表示模型参数m的先验概率。

优化后的模型使得反演结果同时符合中频地震信息和井曲线结构特征,得到高分辨率的波形指示反演结果,即在现有数据和地质知识约束下,最有可能反映真实地质结构的状态。

1.2.4 频率域合并

为了进一步提升反演的质量和分辨率,还需要结合低频模型和稀疏脉冲反演得到的低频成分和波形指示反演得到的高频成分进行频率域合并:

${m}_{final}={\beta }_{low}·{m}_{low}+{\beta }_{spi}·{m}_{spi}+{\beta }_{smi}·{m}_{smi}$

式中:mfinal是最终合并后的高分辨率反演结果;mlow、mspi和msmi分别是低频模型、稀疏脉冲反演结果和波形指示反演结果;βlow、βspi和βsmi分别是低频模型、稀疏脉冲反演结果和波形指示反演结果的权重系数。

通过频率域合并,将不同反演方法各自产生的优势频段数据体进行有机整合,形成一个整体效果更优的最终地震反演结果。通过这种方式,波形指示反演技术不仅提高了薄砂岩预测的精度,通过融合低频模型和稀疏脉冲反演反映沉积环境变化导致的薄砂岩横向叠置特征,为叠置薄砂岩的精细刻画描述和勘探决策提供了强有力的工具。

2 叠置薄砂岩模型正演实验

为了检验波形指示反演在区分叠置薄砂岩预测方面的有效性,构建了一个包含重叠薄砂层的地质模型,并进行了相应的反演试验。在这个地质模型中(图2a),设有两层厚度为3 m的砂岩层嵌入在泥岩基质中,这两层砂岩在垂向上部分叠置。两层砂岩之间是一层厚度为3 m的泥岩夹层。两层砂岩的顶部和底部分别是30 m厚的泥岩层,模型的总厚度约为70 m。砂岩的速度设定为3 500 m/s,密度为2.65 g/cm3;而泥岩的速度为2 800 m/s,密度为2.26 g/cm3。

图2

新窗口打开| 下载原图ZIP| 生成PPT

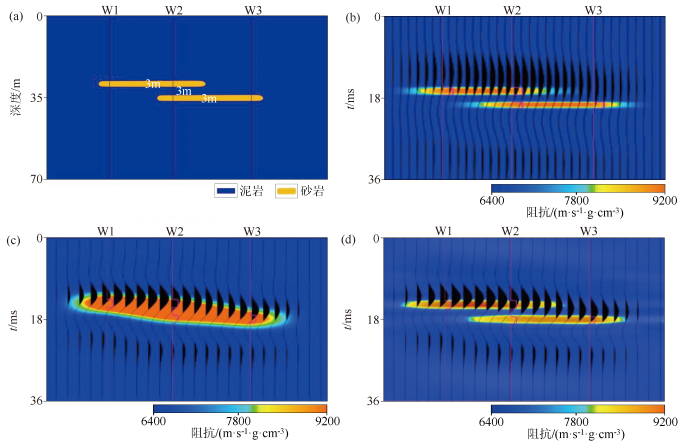

图2   叠置薄砂岩地质模型、正演地震道与不同方法反演结果对比

a—叠置薄砂岩地质模型;b—阻抗模型叠合地震波形;c—稀疏脉冲反演结果叠合地震波形;d—波形指示反演结果叠合地震波形

Fig.2   Comparison of superimposed thin sandstone geological model, forward-modeled seismic traces and inversion results from different methods

a—stacked thin sand bodies geological model;b—impedance model overlaid with seismic waveform;c—sparse spike inversion results overlaid with seismic waveform;d—waveform-indicated inversion results overlaid with seismic waveform


为了开展后续不同方法反演实验,从地质模型中抽取W1、W2和W3共3口伪井,分别代表不同的砂岩发育特征,利用3口井弹性参数建立时间域纵波阻抗初始模型。以正常地震资料主频为30 Hz的雷克子波与地质模型进行褶积,得到了30 Hz的正演地震波形,从正演地震波形和纵波阻抗初始模型叠合剖面(图2b)上可以看出,由于地震波形分辨率较低,无法在垂向上直接分辨出两套叠置砂岩,但是随着两层薄砂岩组合特征的变化,地震波形表现出了明显的横向变化。

为了验证不同反演技术在识别叠置薄砂岩储层方面的能力,开展了两种反演实验。首先,使用30 Hz雷克子波进行稀疏脉冲反演,结果显示,尽管稀疏脉冲反演得到了纵波阻抗剖面(图2c),但由于地震资料的分辨率较低,无法准确识别出叠置的薄砂岩储层。为了进一步提高反演精度,采用波形指示反演的方法,这种方法结合了3口井资料和地震道数据,通过波形指示反演,得到了更加清晰的纵波阻抗剖面(图2d),从中可以清楚地识别两层厚度为3 m的薄砂岩的叠置特征,与地质模型吻合。相比稀疏脉冲反演,波形指示反演不受地震分辨率的限制,能够更准确地识别出叠置的薄砂岩储层。

正演模型的反演结果表明,波形指示反演方法在识别叠置薄砂岩储层方面具有明显优势。通过利用多种观测数据,该方法能够提高反演的精度和可靠性,为准确预测叠置薄砂岩的纵向叠置关系和空间分布特征提供了有力支撑。

3 研究实例

3.1 区域地质概况

QA地区位于松辽盆地南部中央坳陷区,地质上主要发育新生代断陷期和拗陷期地层。青山口组三段(以下简称青三段)为研究目的层,是松辽盆地南部主力产油层高台子油层。青三段沉积时期,主要接受来自盆地西南部保康水系的物源供给,形成了以水下分流河道为主的三角洲前缘沉积[20]。青三段沉积时期表现为大幅变浅—小幅升高—复变浅的动态变化过程,其中末端水下分流河道主要顺物源方向呈扇状分布,枝状水下分流河道主要由西北至东南方向呈树枝状展布,水下分流河道主要为垂直物源方向呈条带状分布,由于多期河道的发育,砂岩展现出了明显的多期叠置特征[21]。

从图3研究区青三段过Q163—Q163-3—Q165—Q199连井砂岩对比剖面上可以看出,4口井砂岩整体较为发育,单层砂岩厚度2~5 m,但是油水关系复杂,如Q163井①号和②号砂岩测井解释为油层,与之对应的高部位的Q163-3井①号砂岩测井解释为油水层,因此可以判断,Q163井①号和②号砂岩与Q163-3井①号砂岩横向不连通,为相互叠置的关系;同时Q165井③号砂岩测井解释为水层,而Q163井③号砂岩测井解释为油水层,因此这两套砂岩与Q163井对应的砂岩横向也不连通,应该也为相互叠置的关系。通过以上分析认为,研究区青三段砂岩横向叠置关系复杂,准确预测砂岩的横向叠置关系是勘探开发中的主要任务之一。

图3

新窗口打开| 下载原图ZIP| 生成PPT

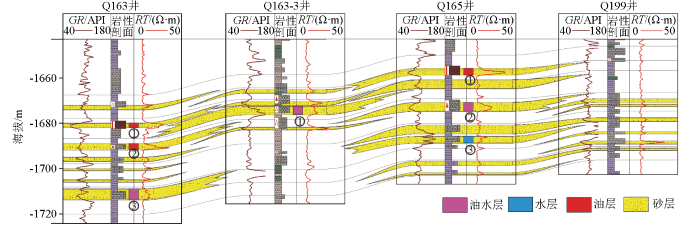

图3   过Q163—Q163-3—Q165—Q199连井砂岩对比剖面

Fig.3   Correlation profile of sandstone in tied wells Q163—Q163-3—Q165—Q199


3.2 储层特征分析

进行地震储层预测的关键步骤在于识别对储层特征敏感的弹性参数,这通常通过分析测井曲线数据,并构建直方图或交会图来完成。通过利用对储层有明显响应的测井曲线,为砂岩储层及其上下的泥岩层建立岩性识别直方图。以图4为例,展示了青三段依据自然伽马(GR)曲线开展岩性识别的直方图,其中黄色区域代表砂岩,而蓝色区域代表泥岩。从直方图中可以清晰地观察到,GR曲线能够有效地区分砂岩和泥岩层。砂岩与泥岩在GR曲线上的阈值为105 API,因此,可以依据GR反演来准确识别砂岩储层。

图4

新窗口打开| 下载原图ZIP| 生成PPT

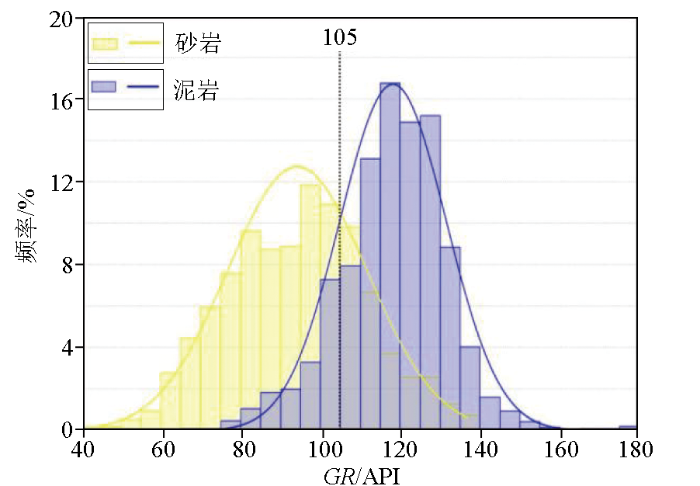

图4   岩性识别直方图

Fig.4   Histogram of lithofacies identification


3.3 确定最高截止频率

为了确定最佳的截止频率,可以绘制各样本井反演预测曲线与原始曲线相关系数随频率变化的折线图(不同颜色代表不同样本井)。随着频率的增加,相关系数通常会逐渐降低,这是因为低频部分主要反映了地震数据的确定性特征,而高频部分则更容易受到随机噪声和地质结构复杂性的影响。当相关系数曲线进入近似水平段时,表明更高频率的成分主要是随机的,此时的频率可以作为最大有效频率。在本研究区,如图5所示,当频率增加到350~400 Hz时,相关系数近似水平,表明最高截止频率为350~400 Hz。地震资料主频约为30 Hz,层速度约为3 800 m/s,根据地震资料λ/4的理论分辨率极限,可以推断出地震资料能够识别的最小砂岩厚度约为30 m,按照350 ~400 Hz的截止频率计算,波形指示反演大约可以识别2~3 m的砂岩厚度,可以看出反演分辨率可以提高10~15倍。

图5

新窗口打开| 下载原图ZIP| 生成PPT

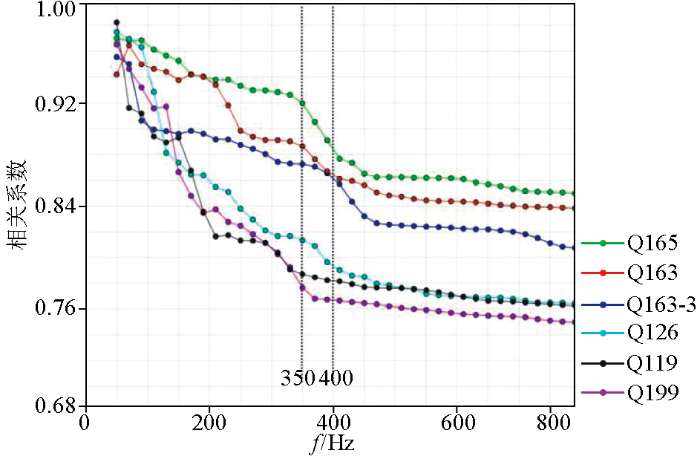

图5   最高截止频率分析折线

Fig.5   Line chart for maximum cutoff frequency analysis


3.4 反演效果分析

由于青三段砂岩厚度薄,横向叠置关系复杂,地震特征表现为较连续强振幅同相轴(图6a)。进一步分析,通过稀疏脉冲反演技术得到的纵波阻抗剖面(如图6b所示)可以明显观察到,稀疏脉冲反演技术所获得的分辨率与地震资料大致相当,仅能够识别砂层组,而无法精确预测单层厚度2~5 m的叠置砂岩。

图6

新窗口打开| 下载原图ZIP| 生成PPT

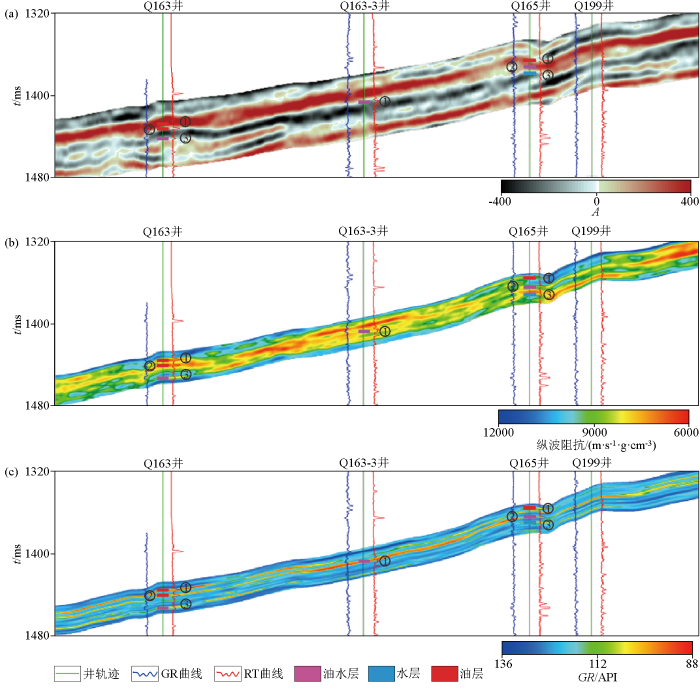

图6   过Q163—Q163-3—Q165—Q199连井的地震与反演剖面

a—地震剖面;b—稀疏脉冲反演纵波阻抗剖面;c—波形指示反演GR剖面

Fig.6   Seismic and inversion profiles across wells Q163—Q163-3—Q165—Q199

a—seismic section;b—sparse spike inversion P-impedance section;c—waveform-indicated inversion GR property section


进一步应用地震波形指示反演技术得到了高分辨率的GR反演数据。第3.1节分析结果表明:Q163井的①号和②号砂岩层与Q163-3井的①号砂岩层,在横向上并不连通,而是呈现出相互叠置的关系,这一点从波形指示反演剖面图上得到了清晰的体现(如图6c所示),显示出Q163井的①号和②号砂岩层在高部位方向上与Q163-3井的①号砂岩层之间不存在连通性。此外,Q165井的③号砂岩层与Q163井的③号砂岩层也表现出类似的断续发育特征,它们之间同样没有连通性,与连井砂岩对比结果认识一致,进一步证实了砂岩的叠置关系。通过波形指示反演剖面图可以清晰地观察到砂岩在平面上的分布特征,砂岩在某些区域呈现出连片分布,而其他区域则表现为断续的斑块状分布。这种分布特征可能与沉积时期的水动力条件和物源供给有关。

为了定量表征地震波形指示反演结果的精度,将研究区内27口井分为两组:参与反演的井19口和未参与反演的验证井8口,完成地震波形指示反演厚度,提取19口井反演预测的砂岩厚度,并与井点砂岩厚度进行对比分析。如图7和表1所示,黑色点为参与反演的19口井,反演预测砂岩厚度与井点砂岩厚度相对误差绝对值平均为8.5%,即符合率达到了91.5%;红色点为未参与反演的8口验证井,反演预测砂岩厚度与井点砂岩厚度相对误差绝对值平均为14.8%,即符合率达到了85.2%。

图7

新窗口打开| 下载原图ZIP| 生成PPT

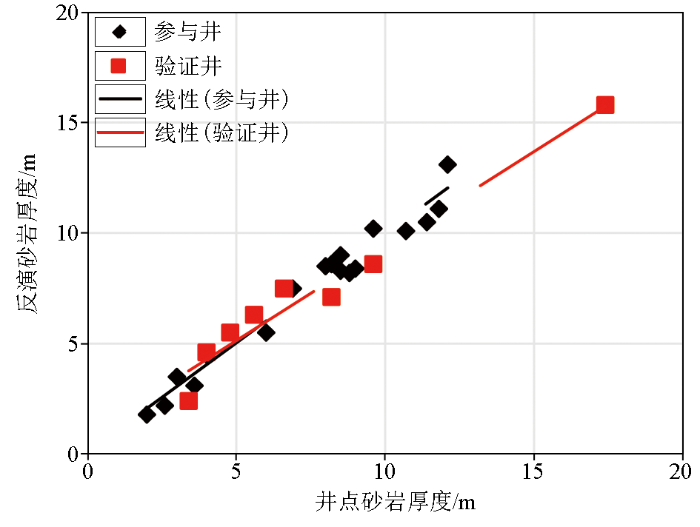

图7   反演预测砂岩厚度与井点砂岩厚度交会

Fig.7   Crossplot of predicted sandstone thickness from inversion vs. sandstone thickness from well-log


表1   地震波形指示反演砂岩厚度符合率统计

Table 1  Statistics of sandstone thickness coincidence rate of SMI inversion

井类型井名井点砂岩
厚度/m		预测砂岩
厚度/m		绝对误差
/m		相对误差
绝对值/%
参与井Q1182.01.80.210.0
Q118-26.97.5-0.68.7
Q1196.05.50.58.3
Q1269.610.2-0.66.3
Q16211.410.50.97.9
Q162-111.811.10.75.9
Q162-29.08.40.66.7
Q162-38.58.30.22.4
Q1638.59.0-0.55.9
Q163-13.03.5-0.516.7
Q163-26.97.5-0.68.7
Q163-38.28.6-0.44.9
Q163-44.04.5-0.512.5
Q163-52.62.20.415.4
Q16410.710.10.65.6
Q164-18.08.5-0.56.3
Q164-28.88.20.66.8
Q164-33.63.10.513.9
Q164-412.113.1-1.08.3
验证井Q2-34.85.5-0.714.6
Q2-59.68.61.010.4
Q2-917.415.81.69.2
Q2-116.67.5-0.913.6
Q2-138.27.11.113.4
Q3-14.04.6-0.615.0
Q3-23.42.41.029.4
Q3-35.66.3-0.712.5

新窗口打开| 下载CSV


波形指示反演技术在纵向分辨率方面相较于稀疏脉冲反演方法显示出显著的优势,能够精确辨识出薄层互层砂岩结构。更为重要的是,通过波形指示反演剖面可以清晰地解释砂岩的横向边界,波形指示反演技术不仅能够提供纵向上的高分辨率,还能够有效地描绘砂岩的横向叠置特征与砂岩横向边界。这一结果证实了波形指示反演技术在横向分辨率上同样具有较高的精度,具有常规稀疏脉冲反演不可比拟的优势,这对于地质结构的精确刻画和油气藏的详细评估具有重要的实际意义。

4 结论

1)本研究深化了地震波形指示反演技术流程,通过结合波形相似性原则和贝叶斯框架,构建了高分辨率的初始模型,并通过迭代优化得到了高精度的反演结果。该方法突破了传统反演方法的局限性,不仅显著提高了纵向分辨率,还能够有效描绘砂岩的横向叠置特征与砂岩横向边界。此外,本研究还提出了一种基于相关系数曲线确定最佳截止频率的方法,通过分析反演预测曲线与原始曲线相关系数随频率变化的趋势,明确了如何确定薄层砂岩最高分辨率的方法。

2)地震波形指示反演方法在叠置薄砂岩预测中取得了显著的地质效果增量。通过该方法,研究区高台子油层叠置薄砂岩的预测精度达到了2~3 m,参与井和验证井的符合率分别达到了91.5%和85.2%,证明了该方法的合理性和反演结果的高精度。此外,该方法能够详细刻画砂岩的横向叠置关系和空间展布特征,为井位部署和水平井轨迹设计提供了更准确的地质信息。
