海洋电火花震源地震资料处理关键技术及应用

张兴岩,, 曾维辉, 刘金朋, 张立霞, 杜广辉, 王发坤

中海油田服务股份有限公司 物探事业部物探研究院,广东 湛江 524075

Key technologies for processing marine seismic data from sparker sources and their applications

ZHANG Xing-Yan,, ZENG Wei-Hui, LIU Jin-Peng, ZHANG Li-Xia, DU Guang-Hui, WANG Fa-Kun

Geophysical Research Institute, Geophysical Division, COSL, Zhanjiang 524075, China

第一作者: 张兴岩(1982- ),男,汉族,江苏徐州铜山人,高级工程师,博士学位,毕业于中国矿业大学,主要从事海洋地震数据处理工作。Email:zhangxy2@cosl.com.cn

责任编辑: 沈效群

收稿日期: 2024-05-24   修回日期: 2024-09-27

基金资助: 中海油田服务股份有限公司科研项目(WTB20YF006)
中海油田服务股份有限公司科研项目(WTB22YF010)

Received: 2024-05-24   Revised: 2024-09-27

摘要

海洋电火花震源地震资料具有噪声干扰发育、子波形态复杂和电缆羽状漂移与起伏导致的信号畸变及多次波干扰严重等问题,严重影响了资料的成像品质。本文根据海洋电火花震源数据特征与处理难点,建立了海洋电火花数据处理流程,详细介绍了流程中的关键技术,如LIFT高保真噪声压制技术、电缆漂移校正技术、地表一致性模拟退火静校正技术、子波处理技术、自由表面多次波压制技术等。实际应用效果表明了该处理流程能够有效解决海洋电火花震源地震资料处理中的难题,提高资料的信噪比,恢复地震数据的子波频带,得到宽频成像效果好、地质现象清楚的地震剖面。该处理方法为海洋宽方位地震资料的应用提供了新的技术手段。

关键词： LIFT噪声压制; 电缆漂移校正; 地表静校正; 子波处理; 多次波压制

Abstract

Marine seismic data from sparker sources exhibit strong noise interference, complex wavelet morphologies, signal distortion due to cables' feathering and undulation, and severe multiple wave interference, all of which greatly affect the imaging quality of seismic data. Based on the characteristics of marine seismic data from sparker sources, this study established a data processing workflow and elaborated on the key technologies involved, including LIFT high-fidelity noise suppression, cable drift correction, surface-consistent simulated annealing static correction, wavelet processing, and free surface multiple suppression technologies. The application to actual data indicates that this processing workflow can effectively address the challenges associated with marine seismic data from sparker sources, improve the signal-to-noise ratio, restore the wavelet bandwidth, and produce seismic sections with superior broadband imaging and clearly defined geological features. This study provides a novel technical means for the application of marine wide-azimuth seismic data.

Keywords： LIFT noise suppression; cable drift correction; surface static correction; wavelet processing; multiple suppression

PDF (17436KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

张兴岩, 曾维辉, 刘金朋, 张立霞, 杜广辉, 王发坤. 海洋电火花震源地震资料处理关键技术及应用[J]. 物探与化探, 2025, 49(1): 166-176 doi:10.11720/wtyht.2025.1224

ZHANG Xing-Yan, ZENG Wei-Hui, LIU Jin-Peng, ZHANG Li-Xia, DU Guang-Hui, WANG Fa-Kun. Key technologies for processing marine seismic data from sparker sources and their applications[J]. Geophysical and Geochemical Exploration, 2025, 49(1): 166-176 doi:10.11720/wtyht.2025.1224

0 引言

由于早期的电火花震源存在信号不稳定、激发能量弱、地层穿透深度浅等问题,发展速度缓慢,逐渐被气枪震源取代。随着电子技术的发展,电火花震源的性能得到了巨大的提升,海洋电火花震源地震勘探方法在第四纪地质、水合物勘探和地质工程勘查等领域中得到广泛应用[1⇓⇓-4]。相对于传统的气枪震源,海洋电火花震源采集的地震资料一般应用在浅层地震勘探,具有较高的采样间隔与频带宽度,对噪声与采集环境的敏感度更强,所以海洋电火花震源地震数据一般具有较强的噪声、更为复杂的子波形态、电缆羽状漂移与电缆起伏带来的有效信号畸变、严重的多次波等问题,严重影响了其成像质量。针对以上问题,相关专家进行了技术攻关与尝试[5⇓⇓⇓⇓-10],虽然在一定程度上解决了海洋电火花震源数据处理中的单个问题,但并没有建立系统性的海洋电火花地震数据处理流程。

本文采用LIFT噪声压制技术、电缆漂移校正、模拟退火法剩余静校正、SRME多次波压制、子波处理等技术,有效解决了电火花震源数据中的难点问题,使得海洋地震勘探中电火花震源的高分辨率优势得以体现。同时,对我国东部海域某海洋电火花震源实际数据进行处理,提高了该工区海洋电火花震源地震资料信噪比,改善了断层及地层成像效果。

1 数据特征与处理难点

海洋地震勘探中使用电火花震源。与传统气枪震源相比,电火花震源数据接收到的频带范围更宽,具有较高的纵向分辨率,但同时对噪声、电缆起伏、海浪高度、电缆漂移也比较敏感。实际电火花地震数据中,噪声一般能量较强,电缆漂移与电缆起伏带来的静校正问题相对来说更为突出。另外,由于电火花震源的声学特性,其在激发过程中产生的气泡效应与鬼波干扰导致子波旁瓣增多[11],限制了地震子波的频带宽度,降低了地震数据的分辨率[12-13]。海底与海面是两个强反射层,所以多次波是海洋地震数据共同面临的问题,海洋电火花震源数据也同样面临严重的多次波问题。

针对电火花震源资料噪声复杂、电缆漂移畸变、电缆起伏与海浪引起的静校正问题、子波形态不规则及气泡干扰严重、多次波等几个海洋电火花震源数据处理中的关键问题与难点,根据噪声发育特征,提出以LIFT高保真噪声压制技术为主的组合压制方法,提高资料的信噪比;利用电缆漂移校正技术,解决电缆羽状漂移带来的信号畸变问题;采用基于模拟退火算法的静校正处理技术,解决地震同相轴错动剧烈的问题[14];采用预测反褶积和零相位化与鬼波压制技术进行子波整形处理,解决电火花数据子波形态不规则、形态复杂等问题。并以这些关键技术为核心,建立了海洋电火花震源数据处理流程(图1)。

图1

新窗口打开| 下载原图ZIP| 生成PPT

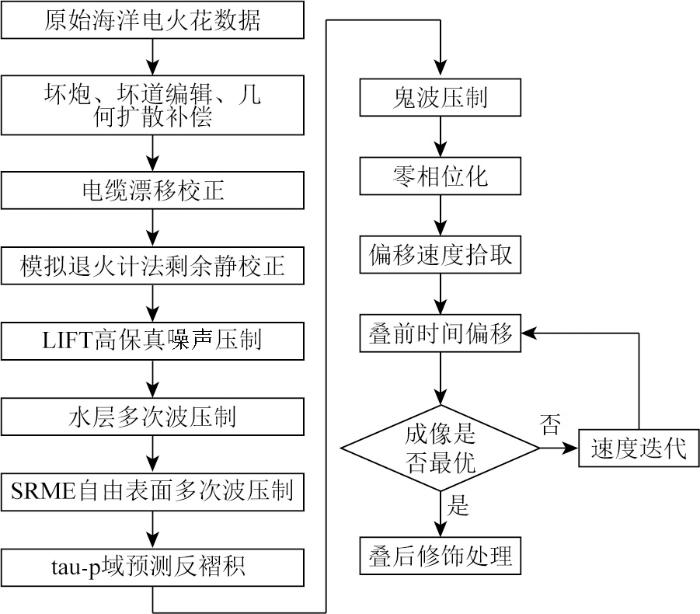

图1   海洋电火花地震资料处理基本流程

Fig.1   Basic flow of simulated annealing surface consistent residual statics


2 关键技术

2.1 LIFT噪声衰减技术

海洋电火花震源数据中噪声能量较强,强噪声压制过程中难免会损伤有效信号,导致数据失真。Choo在2003年提出了LIFT (leading intelligence filter technology) 技术保真去噪方法[15⇓-17],其优点是考虑了信噪比的不同级别,在信噪分离的基础上去噪,再进行合并重构,获得新的具有高信噪比的数据。本文采用LIFT噪声压制技术对海洋电火花震源数据进行噪声压制,可在大幅度提高数据信噪比的同时保护数据的有效信号。

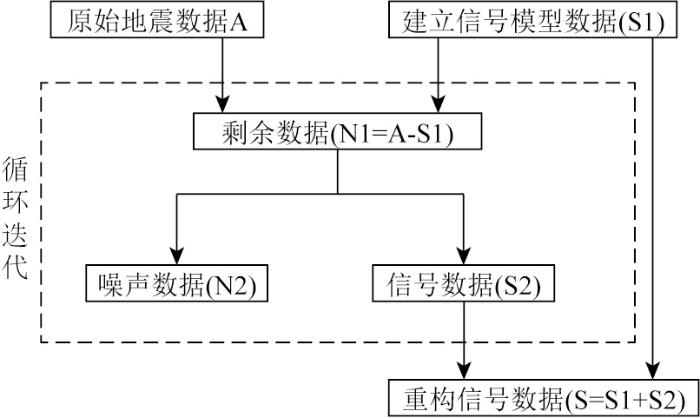

如图2所示,首先采用强噪声压制技术,将原始海洋电火花震源数据分解为信号与噪声两个部分,信号部分以有效反射信号为主,噪声部分则由噪声和微信号构成;然后对噪声部分进行处理,提取噪声中的微弱信号,将提取出的信号反加回信号部分;如此循环,直到数据保真度符合要求为止。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2   LIFT噪声压制示意

Fig.2   Schematic diagram of LIFT noise suppression

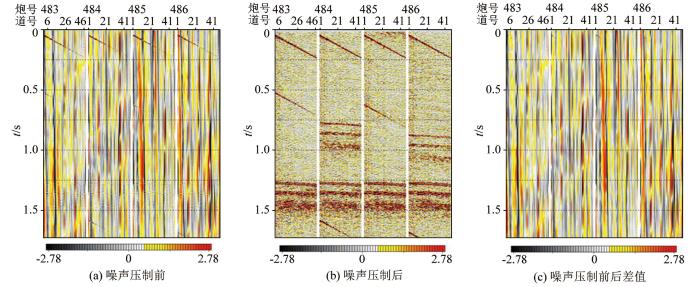

图3为海洋电火花震源共炮点道集数据中低频及涌浪噪声衰减前、后对比。图中可见,噪声衰减前炮集噪声能量较强,有效信号基本被噪声掩盖(图3a);噪声衰减后炮集中的低频及涌浪噪声被压制干净,有效信号清晰可见(图3b);图3c显示噪声压制前后的差值均为压制掉的低频及涌浪噪声,没有其他信号,说明噪声压制过程中保真度高。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   低频及涌浪噪声衰减炮集

Fig.3   Shot gather of low frequency and surge noise attenuation

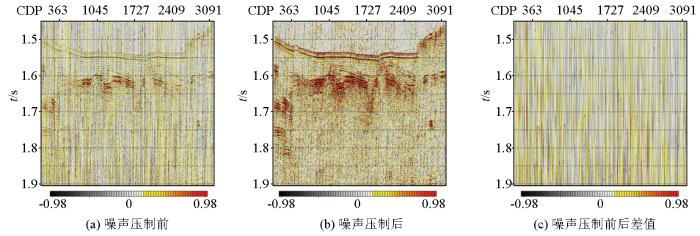

图4为海洋电火花震源数据低频及涌浪噪声衰减前、后的叠加剖面对比,从中同样可以看到,噪声被压制干净的同时,数据保真度较高。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   低频及涌浪噪声衰减叠加剖面

Fig.4   Stack section of low frequency and surge noise attenuation

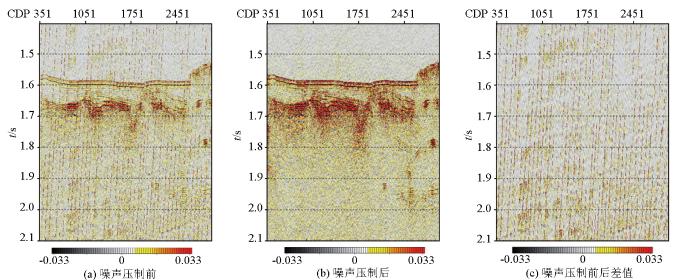

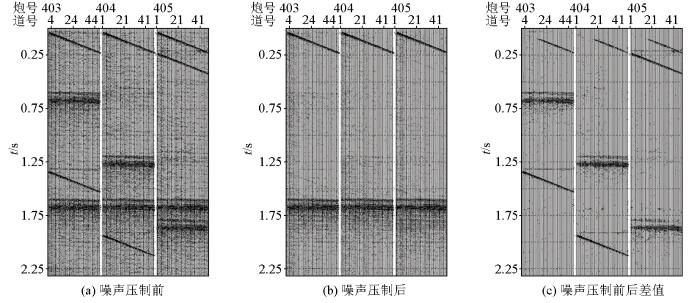

图5、图6分别为海洋电火花震源数据中线性噪声压制前、后的炮集与叠加剖面的对比。从叠加剖面中可以看到线性噪声得到了较为彻底的压制,线性噪声压制过程中没有损伤有效信号,数据的保真度高。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5   线性噪声衰减炮集

Fig.5   Shot gather of linear noise attenuation


图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   线性噪声衰减叠加剖面

Fig.6   Stack section of linear noise attenuation


2.2 电缆漂移校正

拖缆受拖船航行方向与速度、海水流动、海面风向与海浪高低的影响,会产生较大的位置漂移,并且漂移的方向与距离不确定。海上电缆漂移会导致地震数据产生畸变。由于电火花震源对电缆漂移带来的信号畸变问题更为敏感,所以电缆漂移校正是海洋电火花震源数据处理中的重要步骤。近年来,随着定位应用技术的发展,海上地震勘探已经普遍使用高精度的差分GPS相对激光测距与声学测距等先进的技术手段,为高精度地震资料采集提供更全面、更精确的导航定位测量数据[18-19]。高精度的定位大大提高了电缆漂移校正的精度(图7)。

图7

新窗口打开| 下载原图ZIP| 生成PPT

图7   海洋电火花震源数据电缆漂移校正前、后效果对比

Fig.7   Comparison of the effect before and after cable drift correction for marine electric spark source data


本文采用基于倾角时差校正(DMO,dip moveout)数据规则化技术,对电火花震源数据进行电缆漂移校正[20]。DMO处理计入了输入道的炮点、接收点的空间实际位置,消除地震数据空间中的方位偏差;然后使用逆向DMO双曲线旅行时对数据进行空间褶积,实现逆DMO处理,从数据中消去DMO效应,获得偏移距规则的、采样充分的共炮点道集,从而达到电缆漂移校正的目的[21]。

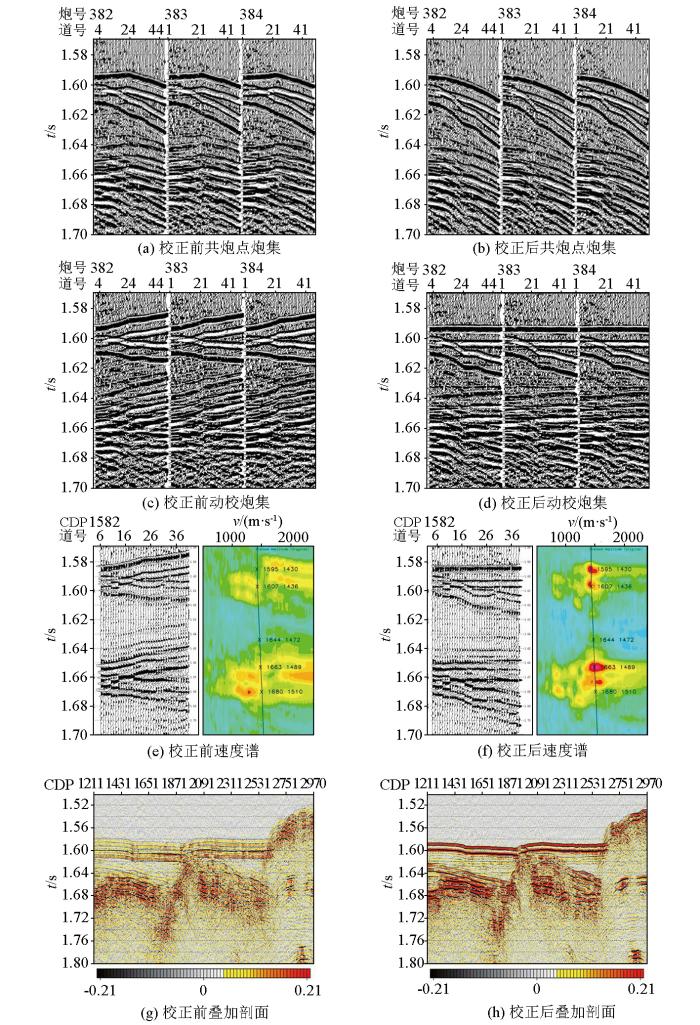

图7所示为海洋电火花震源数据电缆漂移校正前、后的效果对比。可以看到:校正前受到电缆漂移的影响,反射波同相轴呈现不规则状,电缆漂移校正后,炮集中的反射波同相轴呈现规则的双曲形状,与理论同相轴形态相符(图7a,b);未经电缆漂移校正的炮集动校后,同相轴未能校平,经电缆漂移校正的炮集动校后,同相轴拉平,这也说明了电缆漂移校正的有效性(图7c,d)。而图7e~h显示:电缆漂移校正前,由于同相轴的不规则性,同相轴没有同相叠加,速度谱上的能量团比较分散,叠加剖面中地层反射界面分散且能量较弱,难以分辨地层反射界面的具体位置;电缆漂移校正后,同相轴的一致性增强,速度谱中能量团聚焦性变好,叠加剖面中地层界面清晰,不同地层间的波组特征变好。

2.3 模拟退火法地表一致性剩余静校正

由于电火花震源的分辨率较高,海面起伏导致的同相轴抖动问题严重影响了海洋电火花震源数据的最终成像,因此成像前需要采用静校正技术解决此类问题。本文采用基于模拟退火法的地表一致性剩余静校正,来解决海洋电火花震源数据中的海面起伏问题。

假设地表条件一致,共中心点道集(common middl point,CMP)的叠加为E[S,R][22-23]:

E[S,R]=∑y∑i∑x{dyx(t+sj+ri)}2

式中:ri表示接收点位置的静校正量;sj表示激发点位置的静校正量;t表示时间;dyx表示偏移距为x的共中心点y经过动校正后的地震道集;S、R表示激发点与接收点总的校正量。建立目标函数使得叠加剖面的能量E[S,R]为最大值,通过求全局极小值来计算炮点和检波点的静校正量[24-25]。

图8所示为海洋电火花地震数据模拟退火法地表一致性剩余静校正前、后的效果对比。可以看到:静校正后,炮集中海面起伏导致的的抖动现象基本消除,同相轴一致性明显变好,信噪比得到较大的提高,炮集中的同相轴呈规则的双曲线形态,与反射信号理论形态相吻合(图8a,b)。从静校正前、后的叠加剖面上同样可以看到:剖面中的同相轴上因海面起伏导致的剧烈抖动现象基本消除,地层反射同相轴一致性明显变好,信噪比得到了较大程度的提高,同时深层反射信号也较好地呈现出来,保留了原有的地质特征(图8c,d)。

图8

新窗口打开| 下载原图ZIP| 生成PPT

图8   海洋电火花震源数据模拟退火法地表一致性剩余静校正前、后效果对比

Fig.8   Comparison of the effect before and after simulated annealing surface consistency residual static of marine spark source data


2.4 SRME多次波衰减

海水与空气的接触面为强反射界面,地震勘探过程中产生了大量与海面相关的多次波,严重影响了地震数据的真实性,所以海洋电火花震源数据处理过程中多次波压制也是重点和难点。本文采用SRME(surface-related multiple elimination)技术压制海洋电火花震源数据中的多次波。SRME原理是利用地震数据自身进行时空褶积、迭代的方式来预测多次波,然后采用自适应相减消除原始数据中的多次波。上行波场在自由表面处向下反射,在地下介质中经过透射和反射,以多次波的形式被记录下来[26],每个多次波都可被分解为若干个反射波,地震记录中的任何一个反射波都可以看作是数据中自由表面多次波的子反射,将原始数据与自身进行时空域褶积,所有的子反射就被褶积在一起,从而预测出所有的自由表面多次波。此方法不需要地下任何信息,若要正确预测多次波,须保证所有所需的子反射都有记录,如果某些子反射缺失或有误差,就不会准确预测包含这些子反射的自由表面多次波[27]。预测出多次波后,在原始记录上通过自适应匹配减,消除计算出来的多次波,就能得到去除自由表面多次波的地震记录。其迭代公式为[28]

P0(n+1)=P-P0(n)A(n+1)P

式中:P为包含有效波和与自由界面相关多次波的数据矩阵;P0为不含与自由界面有关多次波数据矩阵;A表示自由界面算子;n表示迭代次数。给出一个没有多次波的数据矩阵P0(n),就可以得到没有多次波的更新数据矩阵。

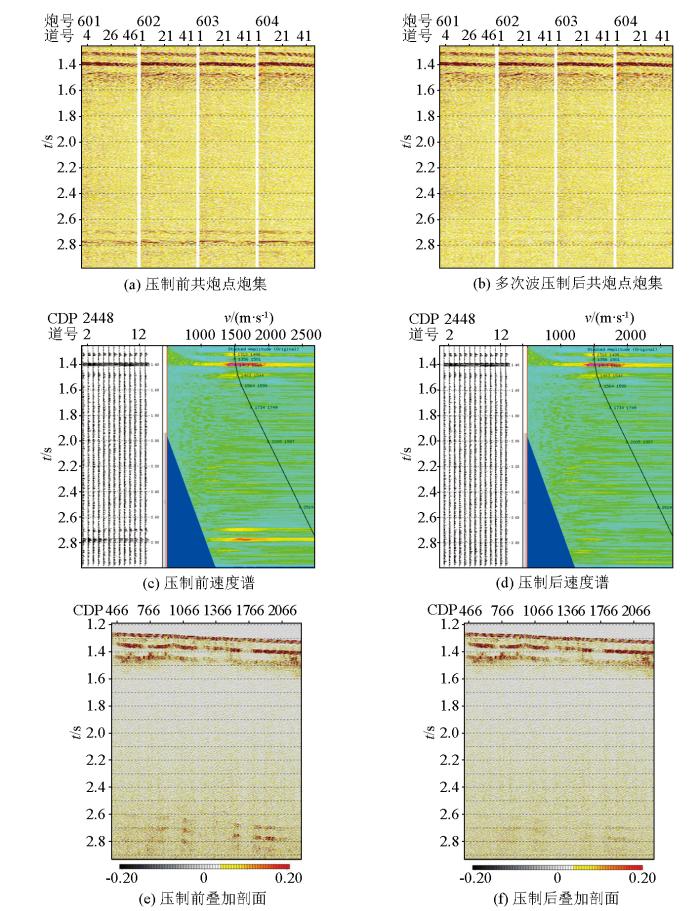

图9所示为海洋电火花震源自由表面多次波压制前、后的效果对比。可以看到:SRME前炮集中有明显的多次波,SRME后多次波被衰减掉(图9a,b);多次波压制前,低速多次波的波能量团非常明显,SRME后多次波被压制,速度谱上低速能量团消失(图9c,d);从叠加剖面中也可以看到,SRME后深层多次波被有效压制(图9e,f)。

图9

新窗口打开| 下载原图ZIP| 生成PPT

图9   海洋电火花震源数据SRME多次波压制前、后效果对比

Fig.9   Comparison of the effect before and after marine electric spark source data SRME multiple wave suppression


2.5 子波处理

电火花震源放电的瞬间,周围的海水在电弧的热量下蒸发,迅速形成气泡,气泡周围水压缩、流动、形变的过程就是地震子波传播的过程。气泡内的压力与气泡周围水压力之间的交互作用,使气泡膨胀与压缩,周而复始,形成振幅逐渐衰减的气泡阻尼振荡。随着气泡的生成与振荡,压力波在水中向外传播,气泡生成的第一个压力波被称为震源的压力子波(有效波),其余震荡过程的压力波为干扰波[29⇓⇓-32]。再加上炮点、接收点端鬼波的影响,使得海洋电火花震源拥有较多的子波旁瓣,限制了地震子波的频带宽度,影响了地震数据的分辨率,因此必须对气泡效应与鬼波进行压制。本文采用tau-p域预测反褶积、自适应鬼波压制技术、零相位化技术对海洋电火花地震数据子波进行处理,有效解决了电火花数据子波形态不规则的问题,恢复了电火花震源的子波频带,获得了高分辨率地震数据,丰富了低频信息,提高了同相轴的识别能力,增强地质现象的刻画程度[33]。

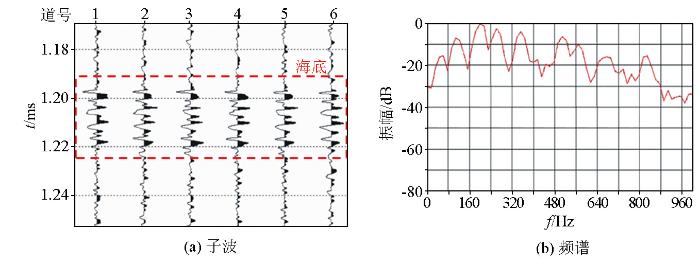

图10所示为电火花震源激发的地震子波及其频谱。可以看到海底子波形态复杂,由多个相位组成,很难识别出海底的确切位置;而由于气泡震荡与鬼波的作用,频谱上周期性出现多个陷波点,极大限制了电火花数据的频带宽度,降低了数据的信噪比。

图10

新窗口打开| 下载原图ZIP| 生成PPT

图10   电火花震源激发的地震子波及其频谱

Fig.10   Wavelet of electric spark source and its spectrum

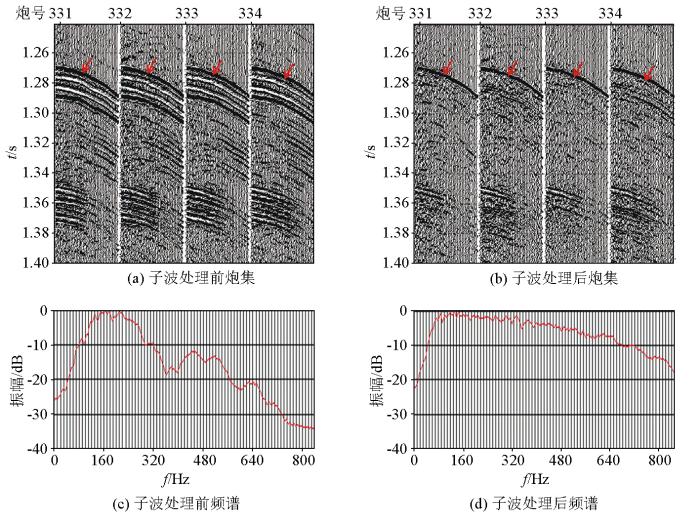

图11所示为海洋电火花震源数据子波处理前、后的效果对比。子波处理由tau-p域预测反褶积、自适应鬼波压制、零相位化3个技术组合而成,子波处理前每个子波后跟着4个能量一致的子波,疑似虚反射或多次脉冲,相关性非常强;子波处理后气泡震荡、鬼波得到了有效的压制(图11a,b)。由气泡震荡、鬼波产生的陷波点,在子波处理后得到有效恢复,低频信号得到有效补充,分辨率明显提高(图11c,d),为后续的模糊区成像奠定了基础。

图11

新窗口打开| 下载原图ZIP| 生成PPT

图11   海洋电火花震源数据子波处理前、后效果对比

Fig.11   Comparison of the effect before and after wavelet processing of marine electric spark source data


3 最终成果展示

使用本文所提出的海洋电火花地震数据处理流程与关键技术,对某海域浅层地质调查中的电火花地震数据进行处理,验证该流程的适用性。

该工区为拖缆多道采集电火花数据,炮点间距12.5 m,接收点间距6.25 m,最小偏移距37.5 m,震源沉放深度2 m,接收电缆沉放深度2 m,接收道数48道,记录长度 3 000 ms,采样间隔 0.5 ms。从采集参数可以看出空间采样密度与时间采样密度较大,数据的分辨率较高,对环境的敏感度也较高。

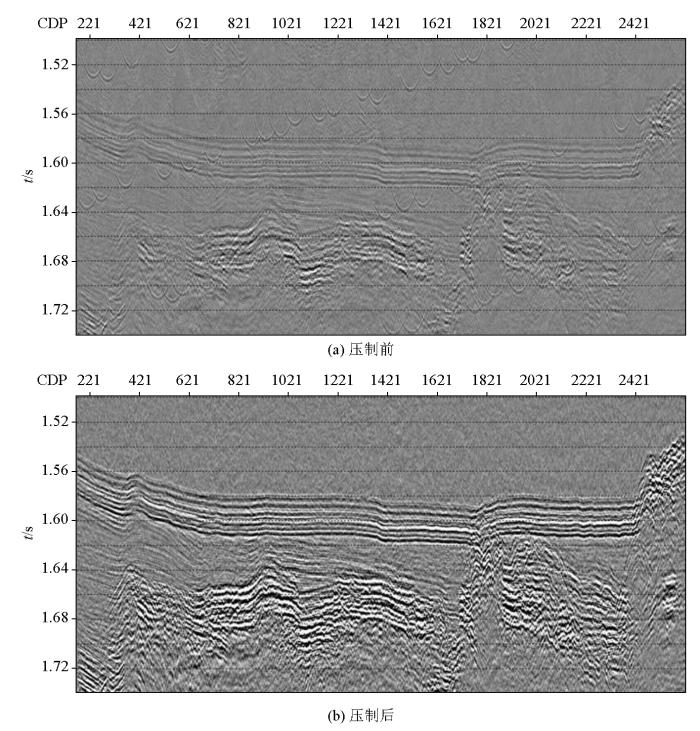

图12为海洋电火花震源数据噪声压制前后的偏移剖面对比,可以看到:压制前噪声能量较强,大部分有效信号被噪声覆盖,极大降低了剖面的信噪比,同时噪声引起的偏移画弧现象严重,影响地层的识别;噪声被有效压制后,剖面中的信噪比获得极大提高,地层的同相轴变得更加清晰,噪声引起的偏移画弧现象消失,但是由于受到电缆漂移、海面起伏的影响导致抖动现象严重,地层模糊。

图12

新窗口打开| 下载原图ZIP| 生成PPT

图12   海洋电火花震源数据噪声压制前、后的偏移剖面

Fig.12   Migration profile before and after noise suppression in marine electric spark source data


图13为经电缆漂移校正与静校正后的偏移剖面,地层的抖动消失,地层反射同相轴连续性增强,信噪比进一步提升,剖面中的地质现象更加明显;但是复杂的子波使得海底与地层反射信号后续跟着若干相干性非常强的延续信号,影响了后续的地震资料解释。

图13

新窗口打开| 下载原图ZIP| 生成PPT

图13   海洋电火花震源数据电缆漂移与静校正后偏移剖面

Fig.13   The offset effect of cable drift correction for marine electric spark source data

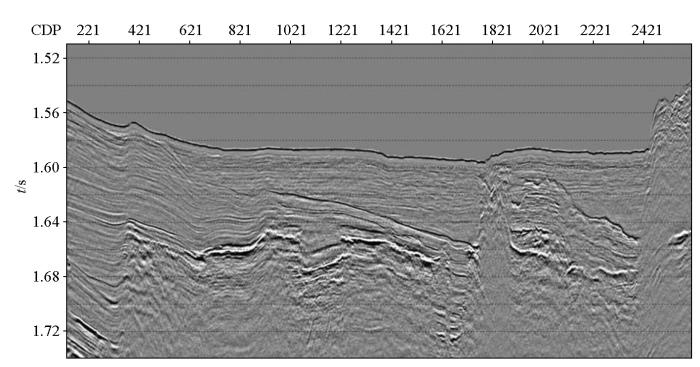

图14为海洋电火花震源数据子波处理后的地震剖面,此时气泡震荡,鬼波得到有效压制,海底与地层反射信号单一,剖面中低频信息丰富,剖面的分辨率得到较大提高,并且深部地层有效信号信噪比得到了较大提高,地质特征明显,有利于后续的地震资料解释。

图14

新窗口打开| 下载原图ZIP| 生成PPT

图14   海洋电火花震源数据子波处理后偏移效果

Fig.14   Migration effect of wavelet processing on marine electric spark source data


4 结论与建议

本文分析了海洋电火花地震数据的特征,指出了海洋电火花地震数据处理中的难点,并根据其特点形成了以LIFT高保真噪声压制、电缆漂移校正、模拟退火法剩余静校正、SRME多次波压制、子波处理等技术为核心的海洋电火花地震数据处理技术流程。LIFT高保真噪声衰减技术可有效压制噪声,提高信噪比,同时不损伤有效波;电缆漂移校正与剩余静校正后可有效解决海洋电火花数据中电缆漂移与海面起伏导致的同相轴的抖动问题,有效恢复真实的地质信息;SRME可有效压制自由表面多次波,消除多次波对成像的影响;子波压制技术有效解决电火花数据子波形态不规则的问题,恢复电火花震源的子波频带,获得高分辨率地震数据,丰富低频信息,提高同相轴识别能力,增强地质现象的表征能力。

该技术流程在实际资料应用中取得了较好的效果,有效恢复了电火花震源地震资料信噪比、子波频带宽度,得到成像质量高、宽频、地质现象清楚的地震数据,表明该技术流程能够有效应对海洋电火花震源数据面临的问题,因此值得进一步推广。
