物探与化探, 2024, 48(6): 1626-1632 doi: 10.11720/wtyht.2024.0167

地质调查·资源勘查

磁异常三维反演在磁铁矿勘查中的应用

赵柏儒,1,2, 李厚朴,3, 张恒磊1,2

1.中国地质大学(武汉) 地球物理与空间信息学院,湖北 武汉 430074

2.中国地质大学(武汉) 地质探测与评估教育部重点实验室,湖北 武汉 430074

3.海军工程大学 电气工程学院,湖北 武汉 430033

Application of three-dimensional magnetic anomaly inversion in magnetite exploration

ZHAO Bai-Ru,1,2, LI Hou-Pu,3, ZHANG Heng-Lei1,2

1. School of Geophysics and Geomatics, China University of Geosciences (Wuhan), Wuhan 430074, China

2. Key Laboratory of Geological Survey and Evaluation of Ministry of Education, China University of Geosciences (Wuhan), Wuhan 430074, China

3. School of Electrical Engineering, Naval University of Engineering, Wuhan 430033, China

通讯作者: 李厚朴(1985-),男,博士,教授,主要从事海洋大地测量与海洋地球物理方向研究工作。Email:lihoupu1985@126.com

第一作者: 赵柏儒(1996-),男,硕士研究生,主要从事高精度重磁反演研究工作。Email: 3286213638@qq.com

责任编辑: 朱晓颖

收稿日期: 2024-04-15   修回日期: 2024-10-10

基金资助: 国家优秀青年科学基金项目“海洋大地测量”(42122025)
国家重点研发计划项目“磁探测系统及关键技术研究”(2022YFC3104000)
地质探测与评估教育部重点实验室主任基金
中央高校基本科研业务费(GLAB2022ZR08)

Received: 2024-04-15   Revised: 2024-10-10

摘要

由于青海尕林格铁矿区上覆有超过150 m厚的沉积覆盖层,矿体埋深大,使得磁异常形态平缓,难以刻画矿体的空间分布特征。因此,本文采用磁异常三维反演方法获得研究区地下三维磁化强度分布特征。结合该区围岩无磁性的先验信息,三维磁化强度模型不仅能较清晰地显示矿体的空间分布特征,而且反映了现有500 m以浅的钻孔下方存在强磁性体的分布,推断区内500 m深度以下存在隐伏矿体。研究结果表明,磁异常三维反演可以有效地提升目标体的识别能力,能够较清晰地显示磁性矿体的水平位置、深度及规模等信息,可以为钻探设计、储量评估等提供有力依据,值得在固体矿产勘探详查中推广应用。

关键词： 磁法勘探; 三维反演; 磁铁矿勘查; 尕林格矿区

Abstract

The Galinge iron deposit in Qinghai is overlain by deposits measuring greater than 150 m in thickness. The great burial depths of ore bodies lead to gentle magnetic anomaly morphology, making it difficult to characterize the spatial distribution of ore bodies. Therefore, this study employed three-dimensional magnetic anomaly inversion to determine the three-dimensional distribution characteristics of subsurface magnetic intensity in the study area. Given the prior information of non-magnetic surrounding rocks, the three-dimensional magnetic intensity model clearly presented the spatial distribution of the ore bodies and reflected the presence of intense magnetic bodies at depths of less than 500 m in existing boreholes. Accordingly, it can be inferred that there exist concealed ore bodies at depths exceeding 500 m in the study area. The results of this study suggest that three-dimensional magnetic anomaly inversion can effectively improve target identification, providing clear information on the horizontal positions, depths, and scales of magnetic ore bodies. The proposed inversion method can offer strong support for drilling design and reserve estimation, warranting promotion in detailed exploration of solid minerals.

Keywords： magnetic survey; three-dimensional inversion; magnetite exploration; Galinge deposit

PDF (3579KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

赵柏儒, 李厚朴, 张恒磊. 磁异常三维反演在磁铁矿勘查中的应用[J]. 物探与化探, 2024, 48(6): 1626-1632 doi:10.11720/wtyht.2024.0167

ZHAO Bai-Ru, LI Hou-Pu, ZHANG Heng-Lei. Application of three-dimensional magnetic anomaly inversion in magnetite exploration[J]. Geophysical and Geochemical Exploration, 2024, 48(6): 1626-1632 doi:10.11720/wtyht.2024.0167

0 引言

尕林格富铁矿区位于柴达木盆地的西南缘,处于东昆仑W向构造带与祁漫塔格NWW向构造带的复合部位。该区带是我国西北部的重要成矿带,已初步查明近十处中小型铁及多金属矿产地,成为青海省西部重要的金属矿产资源基地之一[1-2],目前尕林格铁多金属矿区的磁铁矿资源量已超过亿吨[3]。区内地层、岩矿石标本的磁参数测定结果表明了该区磁铁矿具有强磁性,而围岩(安山岩、花岗岩等)无磁性或弱磁性。因此,在本区应用高精度磁法勘探是最为有效的勘探方法[4]。

传统的重磁数据处理和解释技术,如边界识别、快速成像、欧拉反褶积以及界面反演等方法,主要是对异常体的几何位置进行定位,与之相比,重磁位场数据三维物性反演是通过将观测区域的地下空间离散成规则的网格单元,并通过反演计算物性的分布,可以有效地提供地下异常体的几何位置、形状和物性参数等定量信息[5]。当前三维物性反演技术日渐成熟和完善,被广泛应用于固体矿产详查。李玉录等[6]在跃进山铁矿区,利用磁法3D反演结果截面切片图推断的磁性体与地质工程实际控制的磁铁矿体位置基本吻合,产状基本相近,说明三维反演的方法可行有效;张明君等[7]在伊吾县宝山铁矿区利用三维反演技术,结合磁测井和地质资料,确定了隐伏矿的位置,说明重磁三维反演在类似矿区找矿增储中有着良好的应用前景;刘璎等[8]在新疆白石泉铜镍矿区的实践应用证实,利用重磁三维物性反演技术,可以较好地获取地下空间磁性差异的地质体的空间分布形态,为进一步分析研究隐伏矿定位提供重要信息,取得了很好的实践找矿效果。此外,还有更多的学者在其研究的工区利用三维反演技术,均取得了较为理想的结果 [9⇓⇓⇓⇓⇓⇓-16]。为了改善大比例尺面积性磁场数据的三维反演效率,张恒磊等[17]提出了曲波压缩反演方法,该方法采用与传统小波压缩反演[18]相同的反演策略,因此该方法与传统方法的计算量相似;不同的是,在相同计算精度条件下,前人指出曲波压缩相比小波压缩可以将核函数压缩率提高100%,降低50%的内存需求[17],使得普通计算机硬件条件能够满足较大规模重磁异常三维反演的计算需求。

尕林格矿区开展过1∶5 000高精度磁测,前人对该区的磁异常进行了大量研究,主要采用典型剖面二度半人机交互反演[3,19]、磁异常精细处理[20-21]、矿体深度反演[22-23]等方法,处理后的磁异常与见矿钻孔具有良好的对应关系,为该区深部矿产勘查提供了参考依据。近年来,本区两口千米钻孔揭示了该区在1 000 m深度依然存在磁铁矿体。为了研究地下矿体的三维空间分布特征、探寻旁侧与深部隐伏矿体,本文采用张恒磊等[17]提出的曲波压缩反演方法,构建了研究区地下1 150 m深度内的三维磁性分布特征。

1 地质地球物理概况

尕林格铁矿床与奥陶纪滩间山群有关,矿床类型为矽卡岩型铁多金属矿。从成矿规律看:本区铁矿成矿时间在早古生代,成矿物质来源于上地幔;滩间山群火山喷流(气)沉积成矿系统发育,喷流沉积改造型矿床占主导地位;本区华力西、印支—燕山期的中—酸性侵入岩在成矿作用上提供了物源和热能,并对前期形成的矿床进行叠加改造;成矿作用所特有的规律是:铁矿在前,铜矿次之,铅锌最后。

区内地层为奥陶系滩间山群(OST),初步划分为OSTa-6、OSTa-5和OSTa-4三个岩性段,其中OSTa-6厚度较大,含矿亦多。标志层“含炭矿化蚀变泥晶质钠长岩”揭露厚度也较大。自20世纪70年代至今陆续施工钻孔43个,其中见矿34个,矿体主体深度200 m以深,钻孔大多500 m以浅。区内地形平坦,第四系砂砾层覆盖较厚(平均厚度约180 m),岩性如图1所示主要有灰岩、大理岩、硅质岩等,矿石主要有磁铁矿、磁黄铁矿等。岩(矿)石标本进行物性测定结果如表1所示,可以看出矿体及矿化体相对围岩具有显著的磁性差异,因此利用磁法勘探研究矿体的空间分布是行之有效的。

图1

新窗口打开| 下载原图ZIP| 生成PPT

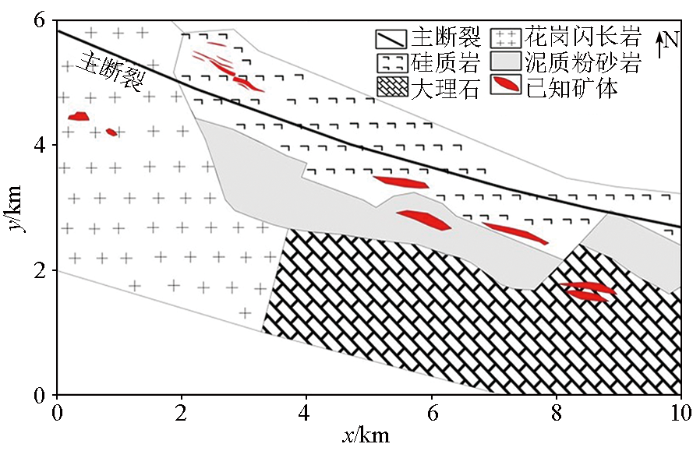

图1   尕林格矿区地质图(改编自Zhang等[24])

Fig.1   The geological map in Galinge depoist(adapted from Zhang et al.[24])


表1   研究区岩矿石标本磁性参数

Table 1  Magnetic measurement data sheet for rock and mineral specimens in the study area

岩矿名称标本数几何平均值
κ/(4π·10-6SI)Jr/(10-3A·m-1)
致密块状磁铁矿1495.01×1056.40×104
稀疏浸染状磁铁矿1714.23×1042.86×104
磁铁矿化黄铁矿195.90×1042.56×104
含磁铁矿磁黄铁矿271.02×1042.34×103
磁铁矿化矽卡岩561.23×1046.41×103
磁铁矿化硅质角岩99.2×1047.36×103
磁铁矿化辉石岩258.27×1049.97×103
矿化大理岩121.33×1034.88×102
矽卡岩化大理岩471.49×1034.91×102
细晶闪长岩31.07×1038.15×102
泥质硅质岩163.77×1021.98×102

新窗口打开| 下载CSV


2 磁异常三维反演

图2是9线的钻孔剖面,其中有两口千米级钻孔,揭示该区在深部1 000 m深度依然存在磁铁矿体。图3是矿区磁异常彩色影像,网格间距20 m,总网格点数88×70,从图上可以看出ΔT异常形态较为规则,呈似纺锤状,异常北陡南缓。研究区地磁场倾角、偏角分别为56.5°、0.2°,图3显示正、负磁异常伴生且正异常幅值及范围较负异常区更大,反映了较为典型的中高纬度磁异常的特征。表1中显示了矿体及矿化体具有显著的强剩磁,为此,使用了相关性方法进行总磁化倾角与偏角的估算。通过试验不同的总磁化倾角与偏角,采用化极异常与归一化磁源强度的垂向导数的相关系数的最高值来估计总磁化倾角与偏角[25],计算得到的相关系数如图4所示,估计得到的总磁化倾角58°,总磁化偏角-26°。

图2

新窗口打开| 下载原图ZIP| 生成PPT

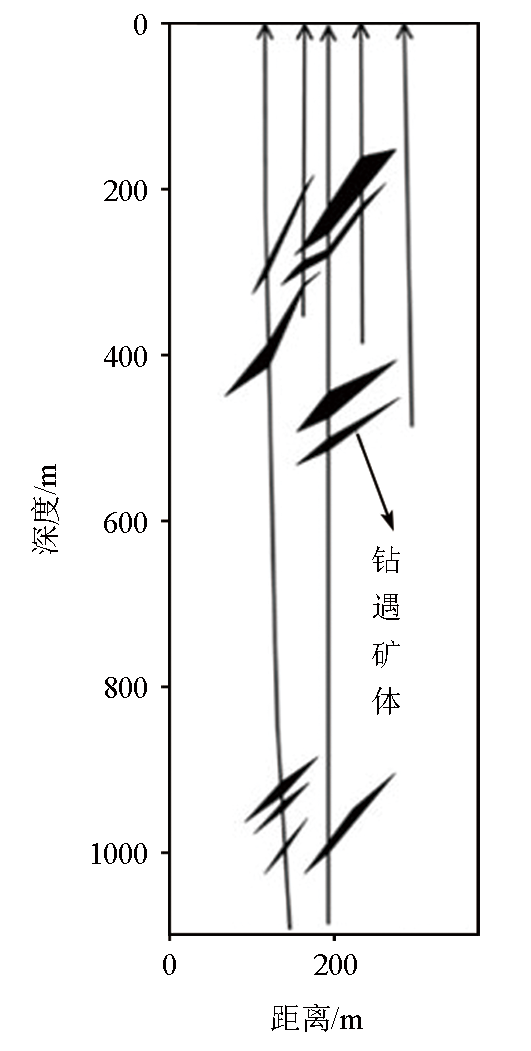

图2   9线钻孔剖面

(剖面位置如图3所示据汪钟莲等[3]修编)

Fig.2   Cross-section of borehole line 9

(with the location of the section as shown in Figure 3, edited according to Wang et al.[3])


图3

新窗口打开| 下载原图ZIP| 生成PPT

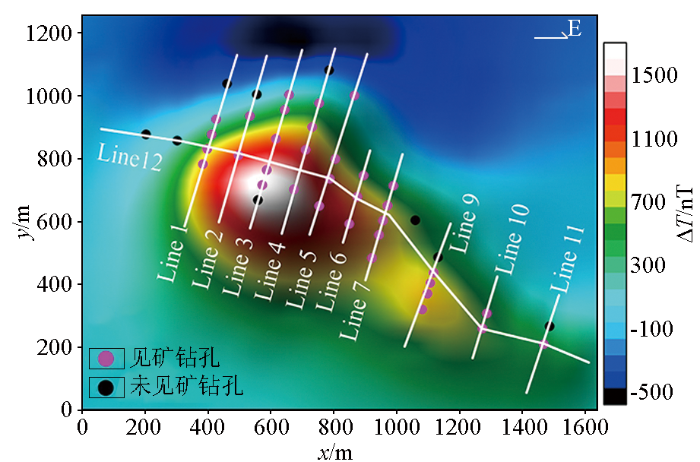

图3   研究区ΔT磁异常

Fig.3   Magnetic anomaly ΔT in the study area


图4

新窗口打开| 下载原图ZIP| 生成PPT

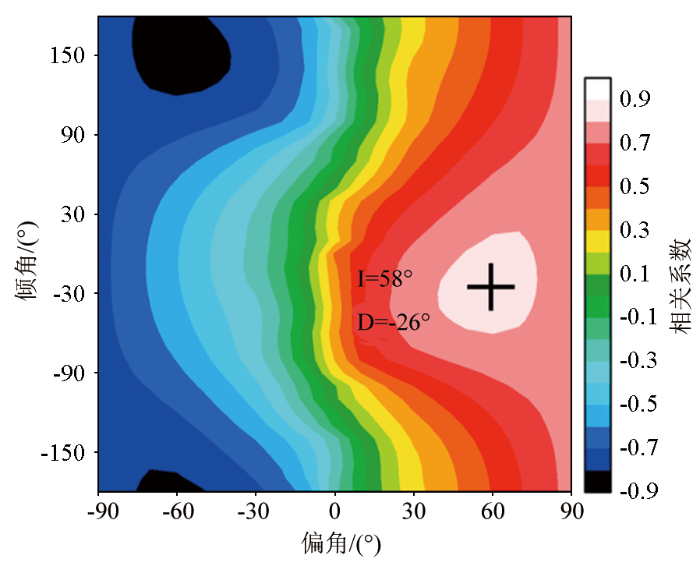

图4   化极异常与归一化磁源强度的垂向导数的相关系数

Fig.4   The correlation coefficient diagram between the RTP anomaly and the vertical derivative of the normalized magnetic source intensity


由于矿体埋藏较深,产生的磁异常宽缓,难以直接根据强磁异常推测矿体分布,因此,朱朝吉等[19]、张恒磊等[26]利用了小波多尺度分析,分析矿体水平位置;宋双等[27]利用向下延拓,将原本一个异常中心的叠加异常场区分成六个局部异常,提升了磁异常的分辨力;张恒磊等[28]利用边界识别方法在非垂直磁化条件下对矿区磁异常直接进行边界探测,推测了矿体的水平边界位置。本文从磁异常三维反演的角度,采用中国地质大学(武汉)开发的Mag3Dimaging磁异常反演软件,通过反演研究区地下三维磁化强度,为后续隐伏矿体追踪、钻探设计等提供依据。先将地下空间按照20 m间距划分,得到三维剖分单元数为88×70×50,采用曲波压缩进行三维反演[17],相较于传统小波压缩三维物性反演,曲波压缩在较低的压缩比下反演结果具有更高的精度,采用曲波压缩能够更好地保持核矩阵压缩精度。利用的约束条件是覆盖层内(0~150 m)磁化强度为零,使用32 GB 内存、2.90 GHz主频的移动工作站进行计算,核矩阵计算耗时约1 h,经过40次迭代(图5)耗时19 min,得到的拟合磁异常及剩余异常如图6所示。

图5

新窗口打开| 下载原图ZIP| 生成PPT

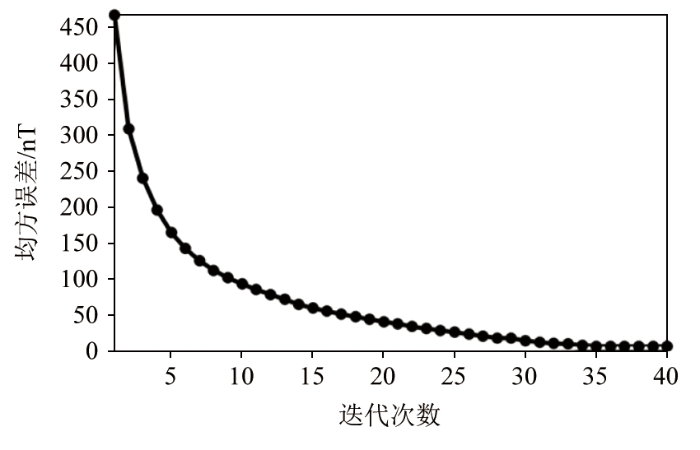

图5   反演迭代均方误差曲线

Fig.5   Inverse iteration mean square error curve


图6

新窗口打开| 下载原图ZIP| 生成PPT

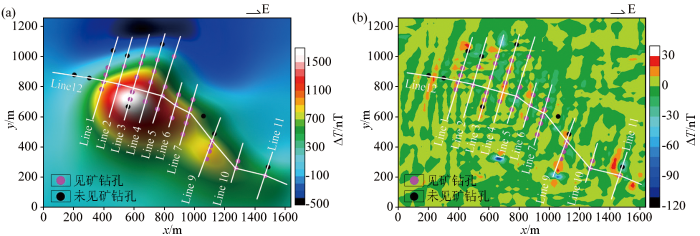

图6   三维反演拟合磁异常(a)与剩余磁异常(b)

Fig.6   Three-dimensional inversion fitting of magnetic anomalies (a) and residual magnetic anomalies (b)


从反演得到的三维磁化强度的200 m深度水平切片(图7)可以看出,反演的磁化强度异常显著提高了对异常体的“分辨能力”,较清晰地展现了若干个孤立异常源,且和已知见矿钻孔与未见矿钻孔具有较好的对应关系,即见矿钻孔主要位于高磁化强度区域,而未见矿钻孔则位于低磁化强度区域。为了展示磁化强度的纵向分布特征,进行了各勘探线的磁化强度深度切片(图8),为了协调不同磁化强度异常的显示度,突出较弱的磁化强度分布,采用了分段显示的方式利用不同色标突出目标异常。

图7

新窗口打开| 下载原图ZIP| 生成PPT

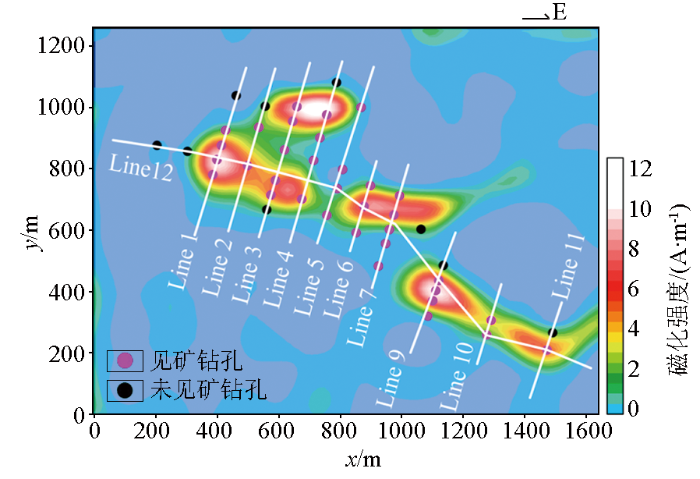

图7   三维磁化强度200 m深度水平切片

Fig.7   Three-dimensional magnetization intensity horizontal slice at 200 meters depth


图8

新窗口打开| 下载原图ZIP| 生成PPT

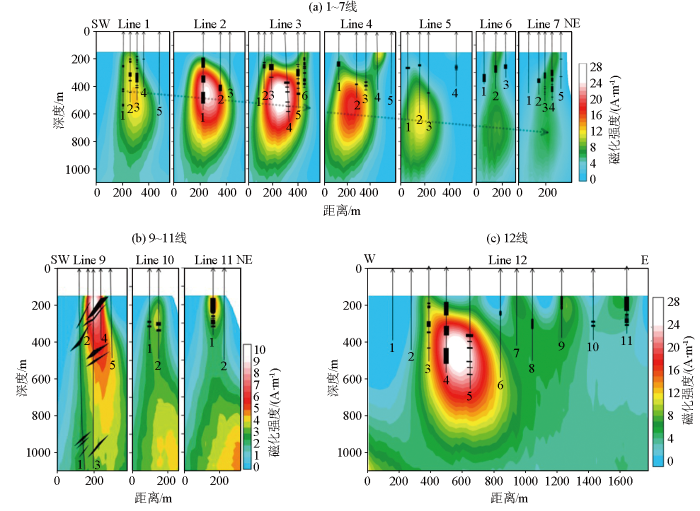

图8   三维磁化强度深度切片

(图中箭头线表示钻孔及钻孔编号,黑色块体表示钻遇的矿体)

Fig.8   Three-dimensional magnetization intensity depth slice

(The arrow lines represent the drillhole locations, and the black blocks represent the ore ranges illustrated by the drilling)


反演得到的磁化强度总体反映了矿体南倾的特征,磁化强度的中心深度由1线的400 m向东逐渐加深到6线的700 m左右(图8a中虚线箭头走向)。2线和3线的两口600 m深度左右的钻孔揭示了该强磁化异常体强度中心对应的厚层/多层矿体,表明反演结果的客观性。而9线两口千米深度的钻孔也揭示了矿体的分布与反演得到的磁化强度具有较好的对应性,说明反演得到的磁化强度能较好地反映矿体的空间分布特征。

然而,当前测区内的钻孔大多为500 m以浅,未能反映磁化强度异常的主体部分,表明未来存在较大的勘探开发空间。前期一系列钻孔位于强磁化强度外围,因此未见矿,如图8中1线5号钻孔、2线3号钻孔、4线5号钻孔、7线1号钻孔、11线2号钻孔以及12线1号钻孔;一些钻孔位于强磁化强度的边部,虽然见矿,但可能是受矿体南倾的影响,反映的是矿尾或矿头部分,强磁化强度代表的矿体主体部分还有待进一步钻探验证,如图8中2线1号钻孔、3线4号钻孔、5线3号钻孔、7线2~4号钻孔、11线1号钻孔以及12线9号钻孔和11号钻孔等。

3 分析与总结

三维反演在磁法数据处理与解释过程中具有重要作用,它能够提供更加丰富的异常体的空间展布信息以及磁性特征,能够为磁铁矿详查提供可靠的依据。尕林格矿区地表覆盖层厚度大、磁性体相对围岩具有显著的磁性差异,因此磁法勘探是本区最有效的地球物理勘查手段。本文利用地面1∶5 000磁异常,构建了地下1 200 m深度内的三维磁化强度模型,总体上反映了该区矿体的总体展布特征,能够为后续旁侧隐伏矿体与深部隐伏矿体勘查提供依据,也可以为该区资源量评估提供参考。

在磁异常反演实践应用中,有几个问题值得引起重视:

1)剩磁的影响。强磁化率岩矿石通常亦具有显著的剩磁特征,如本区岩矿石标本测量结果表明矿体及矿化体的剩磁强度与感磁强度相当,可能引起总磁化方向与地磁场方向显著不同,对后续磁异常处理解释造成困扰。因此,需要在磁异常处理解释前,采用适当的方法估计总磁化方向。

2)重磁勘探具有显著的体积效应,尤其对相距较近的垂向叠加异常体的分辨能力不足,可能导致反演的磁化强度在深度方向上产生等效性,反演的强化强度中心往往位于多层叠加矿体的中上部。

3)选取合适的模型剖分尺度进行三维反演。三维反演模型剖分尺度大多默认采用一倍测点距大小进行反演,在硬件允许情况下可以考虑采用较小剖分尺度进行三维反演,有利于得到更加精细的三维磁化强度模型。
