渝东南复杂构造区常压页岩气地球物理勘探实践及攻关方向

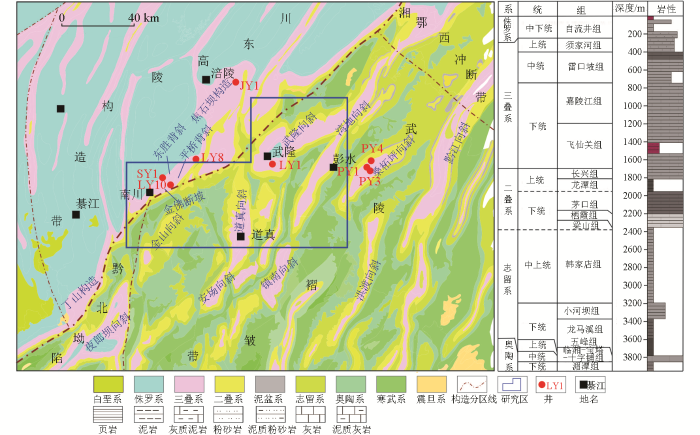

图1 渝东南地区构造区划与地层柱状图

Fig.1 Tectonic division and stratigraphic column of southeastern Chongqing

1.2 地震勘探面临的主要难点

渝东南地区为典型的“地表、地下双复杂”区,地球物理勘探主要面临以下难点:①高大山地复杂地表,导致地震采集炮检点的布设难度大,产生大量的地表散射和次生干扰,使地震波传播路径受限,带来严重静校正问题,造成野外施工异常困难,采集成本高。②浅表层结构复杂。地表以灰岩出露为主(58%~92%),出露地层岩性复杂多变,溶洞、裂隙、地下暗河、松散碎石堆积区广泛分布,导致地震激发接收效果差,采集记录能量弱、频带窄、一致性差、信噪比低。③盆缘过渡带大型逆掩断裂发育、地层高陡(30°~70°),致使地震反射波场复杂、获取困难,高精度速度建模与成像处理难度较大。④受多期次、多方向、多方式构造改造和应力影响,气藏地层压力系数、含气量、古今地应力场、天然裂缝等关键参数预测难度大。

2 常压页岩气区地球物理勘探技术进展

从地震资料采集、处理、解释3方面进行了全方位探索,形成了实用的独具特色的变密度三维地震勘探技术,有效支撑了常压页岩气勘探开发。

2.1 变密度三维地震采集技术

针对不同地下构造条件、出露地层岩性,开展了地震反射波场特征、采集激发接收效果分析与观测系统退化处理研究,建立了变密度三维观测系统设计技术,优选了激发接收参数,形成复杂山地炮点优化设计技术并开展了节点仪无缆接收采集实践,解决了复杂地下构造反射波场充分采样、复杂地表采集资料品质以及高大山地施工效率3大核心问题。

2.1.1 变密度三维地震观测系统设计技术

渝东南常压页岩气区地震采集观测系统设计,既要充分考虑不同地表条件对地震采集资料品质的影响,又要满足地下复杂构造的反射波场充分采样。按照“统一排列片接收、分区变密度炮点激发”的理念,形成针对不同地震地质条件的变密度三维观测系统设计技术(表1)。

表1 常压页岩气区不同分区地震地质条件与地震采集观测系统参数对比

Table 1 Comparison of seismic geological condition and acquisition observation system parameters in different regions of normal-pressure shale gas area

构造位置		盆缘过渡带			盆外褶皱区
地震地质条件分区		砂岩地表向斜构造	灰岩地表斜坡构造	灰岩地表高陡构造	灰岩地表
地震地质条件分区		砂岩地表向斜构造	灰岩地表斜坡构造	灰岩地表高陡构造	向斜构造
主要出露地层岩性		侏罗系及上三叠统砂岩	中下三叠统及二叠系灰岩	中下三叠统及二叠系灰岩	中下三叠统及二叠系灰岩
地下构造	页岩埋深	4 000~6 000 m	1 000~4 000 m	2 000~4 000 m	1 000~4 000 m
	地层倾角	10°~20°	20°~40°	30°~60°	10°~30°
	构造宽度	>10 km	4.2~9.1 km	1.5~4.5 km	>15 km
	断裂密度	< 0.01条/km²	0.10条/km²	0.15条/km²	< 0.01条/km²
	断裂断距	<100 m	50~200 m	50~1 900 m	50~1 500 m
	断裂长度	1~8 km	0.5~12 km	1~30 km	1~26 km
地震反射波场		简单	较简单	复杂	简单
地震激发接收效果	单炮主频	28~35 Hz	23~38 Hz	20~36 Hz	23~38 Hz
	单炮有效频宽(-24 dB)	50~60 Hz	40~48 Hz	38~45 Hz	40~48 Hz
	单炮信噪比	1.3~1.7	0.7~0.9	0.6~0.8	0.7~0.9
	评价	好	差	差	差
观测系统参数	接收排列片	28线216道	28线216道	28线216道	20线216道
	道距	40 m	40 m	40 m	40 m
	线距	280 m	280 m	280 m	240~280 m
	排列长度	4 300 m	4 300 m	4 300 m	4 300~4 480 m
	最大偏移距	5 805 m	5 805 m	5 805 m	4 914~5 186 m
	最大非纵距	3 900 m	3 900 m	3 900 m	2 380~2 900 m
	横纵比	0.91	0.91	0.91	0.53~0.67
	炮点距	80 m	40 m	40 m	80 m
	炮线距	360 m	360 m	240 m	240~360 m
	炮点密度	34.72炮/km²	69.44炮/km²	104.17炮/km²	34.72~52.08炮/km²
	面元	20 m×20 m	20 m×20 m	20 m×20 m	20 m×20 m
	叠加次数	84	168	252	60~90
	炮道密度	21万道/km²	42万道/km²	63万道/km²	15~22.5万道/km²
	炮道密度	平均40.3万道/km²			平均20万道/km²

新窗口打开| 下载CSV

1)盆缘过渡带全方位、较高覆盖次数的高精度三维地震采集。盆缘过渡带三维地震观测系统退化处理研究表明:①随偏移距、最大非纵距与横纵比增大,可以明显改善高陡构造地震成像效果,因此应有足够偏移距(≥5 000 m)、较高的观测方位(横纵比≥0.7),以满足复杂构造的波场充分采样;②出露地层岩性是采集单炮品质的主要影响因素,砂岩出露区地震信噪比高,覆盖次数由200次降低至100次,剖面品质下降不明显,可满足地震解释需求;灰岩地表、高陡构造区与灰岩地表、斜坡构造区地震信噪比低,覆盖次数≤100次时,叠前深度偏移剖面页岩反射波组信噪比低,不能满足勘探开发需求。因此,盆缘过渡带页岩气高精度三维地震采集观测系统的设计应具备尽可能宽的观测方位、大排列长度、较高覆盖次数的特点^[16]。2019年阳春沟三维采用了“全方位、大偏移距”统一排列片接收+分区变炮点密度设计的观测系统方案,观测系统最大非纵距3 900 m、最大偏移距5 805 m、横纵比0.91,实现全方位观测^[17];在“灰岩地表、高陡构造区”采用小炮点距、小炮线距的高密度炮点设计,可以增加反射波场采样密度和覆盖次数,提高资料信噪比;在“砂岩地表、向斜构造区”,采用大炮点距、大炮线距,地震成像效果良好,同时降低了炮点密度,实现地质任务与经济成本的平衡(表1)^[18]。

2)盆外褶皱带宽方位、低炮点密度的三维地震采集。盆外褶皱带三维地震观测系统退化处理研究表明:①中近偏移距(≤3 km)排列接收、平行构造走向方向采集的信息对向斜构造成像更有利;②覆盖次数达到90次时,灰岩地表、向斜构造区叠前深度偏移剖面页岩反射波组信噪比较高,可满足地震解释需求,覆盖次数增加超过90次后,剖面页岩反射波组信噪比趋于稳定、增长缓慢。武隆向斜、道真向斜三维地震采集,采用了小炮线距、大炮点距、宽方位、适中排列长度、纵横向覆盖均匀的观测系统设计,见表1。

2.1.2 灰岩地表复杂山地地震激发接收技术

1)地震激发接收参数优选。基于追求页岩层地震反射最大信噪比的原则^[19],系统开展了激发药量、激发方式、激发井深、炸药药型等井炮激发试验以及检波器类型、干扰波调查、组合方式等接收试验;明确了5 800 m/s爆速的高密度硝铵炸药、单深井激发与模拟检波器圆形面积组合接收模式,针对不同出露地层岩性,分别匹配优选了最佳激发井深、药量与模拟检波器接收串数(表2),改善激发接收效果,单炮平均能量提高到0.26,较前期提高117.7%,平均信噪比提高到0.9,较前期提高28.6%(图2)。

表2 激发接收参数优化前后对比

Table 2 Comparison before and after optimization of excitation and reception parameters

		前期激发接收参数	优化后激发接收参数
激发因素	侏罗系砂岩	井深16 m、药量10 kg	井深21 m、药量14 kg
	三叠系灰岩	井深16 m、药量12 kg	井深23 m、药量16 kg
	二叠系灰岩	井深18 m、药量10 kg	井深25 m、药量18 kg
	志留系砂岩	井深16 m、药量10 kg	井深21 m、药量14 kg
接收因素	DUS1单点数字检波器	20DX-10 Hz模拟检波器	砂岩区1串/灰岩区 2串圆形埋置

新窗口打开| 下载CSV

图2

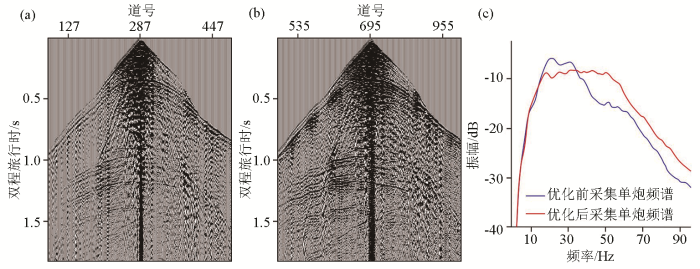

图2 激发接收参数优化前后地震采集单炮及频谱对比

a—激发接收参数优化前采集单炮;b—激发接收参数优化后采集单炮;c—参数优化前后采集单炮频谱对比

Fig.2 Comparison of single gun record and spectrum of seismic acquisition before and after optimization of excitation and reception parameters

a—single gun record of seismic acquisition before optimization of excitation and reception parameters;b—single gun record of seismic acquisition after optimization of excitation and reception parameters;c—single gun record spectrum comparison before and after parameter optimization

2)复杂山地炮点优化设计技术。首先,实施高清航测影像,准确识别各种障碍物及不利激发区域,同时获取高精度地形数据;其次,优先选择沟底、缓坡带等区域布设炮点,提高低部位炮点占比;第三,开展基于“双复杂”模型的正演分析,利用波场照明和CRP有效覆盖谱进行优化设计,消除照明阴影区;第四,采用“全局寻优”设计思路,统筹设计,减少间距较小炮点,避免炮点间距过大,确保炮点布设均匀,提高叠前偏移成像精度。通过该技术的实施,三维地震沟底加缓坡炮点占比达85%,单炮一级品率80%~84%(前期70%~73%)。

3)节点仪接收与炮点坐标源驱动放炮技术。开展了I-nodal节点仪无缆接收和428XL数字地震仪+常规有缆采集站接收在山地的对比试验,两者均采用20DX-10 Hz模拟检波器,对比表明两套设备在采集单炮的有效反射信息能量、频率、信噪比等方面基本一致,时差小于1个采样间隔(1 ms)。2022年道真三维得益于节点仪不受线缆限制、可实现全时间与全空间采集的优势,在常规设计的束状观测系统基础上转向地毯式观测,即采用当日采集所有在线节点仪全部接收,增加纵向接收道数与横向接收线数,观测系统属性大幅度强化,实现真正意义上全方位采集,覆盖次数较理论设计提高1.5倍以上。节点设备重量轻、携带方便,不需要进行导通查线,在高山区可以大幅降低用工人数和施工风险,提高作业效率。同时,采用炮点坐标源驱动放炮技术,通过炮点定位坐标驱动抓取放炮表炮点桩号,自动建立放炮等待队列进行采集,确保采集桩号的炮检点关系准确,进一步提高采集效率。道真三维平均仪器日效达1 062炮(前期三维平均日效163~379炮),最高日效达1 931炮,施工效率得到极大提高。

2.2 地震资料处理技术

形成以联合静校正、提高信噪比处理、五维数据规则化为主的精细叠前预处理技术体系,针对盆外褶皱带向斜构造形成了构造约束网格层析速度建模+叠前深度偏移的地震成像处理技术,针对盆缘过渡带复杂构造区形成了各向异性速度建模+TTI-RTM逆时偏移的地震成像处理技术,实现了高精度地震成像。

2.2.1 叠前预处理

1)层析静校正与剩余静校正联合处理技术。首先,针对复杂山地地震采集资料的近偏移距信息不足、炮检距属性不均匀等问题,在初至波层析反演中,加入微测井、地质露头等表层结构调查资料的约束,提高探区中、长波长静校正精度。然后,进行“速度调整—地表一致性剩余静校正—地震叠加”多轮交互处理,求得可靠的剩余高频静校正量,提高叠加剖面质量。最后,针对常压页岩气区表层速度剧烈变化、信噪比低等地震资料特点,采用蒙特卡洛模拟退火全局寻优剩余静校正方法,进一步解决短波长静校正难题。

2)弱信号补偿处理技术。溶洞、煤矿采空区、垮塌堆积区采集单炮噪声干扰重,有效信息主频低、能量弱、信噪比十分低。形成一种保护低频思路的低信噪比弱信号补偿处理技术:①采用小波分解方法,对低信噪比单炮记录进行数据频带分解;②分析不同频带内干扰波的相关属性,提取去噪参数;③在噪声所占据的频带通道上模拟噪声,通过减法运算,在该频带通道上减去模拟的噪声,实现高保真度去噪处理;④开展小波信号重构,从而突出弱有效反射信息,并对弱信号同相轴进行适当插值平滑补偿处理。弱信号补偿处理后,有效信号信噪比得到提高,单炮频谱整体拓宽。

3)五维数据规则化处理技术。针对盆缘过渡带变密度三维地震资料,叠前五维规则化处理主要目的是将不规则的数据映射到规则位置,提高三维地震面元属性均匀性和一致性,降低偏移成像产生假频信息和噪声;考虑到盆缘过渡带构造复杂的特点,采用小插值窗口,避免插值噪声,确保高陡构造、断裂发育区准确成像。针对盆外褶皱带残留向斜三维地震空间采样稀疏(覆盖次数低、炮道密度低)、资料信噪比低的特点,五维规则化处理主要目的有两方面,一是进行空白偏移距、方位角信息的插值,使三维地震数据具有完整的方位角、偏移距信息,以满足精细叠前偏移成像与叠前反演的需求;二是对炮检点进行合理加密,将覆盖次数增加1~2倍,提高地震信噪比(图3);针对盆外褶皱带宽缓向斜构造的特点,采用大插值窗口。

图3

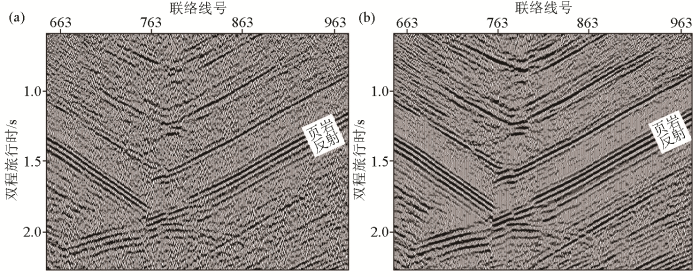

图3 五维叠前数据规则化处理前后剖面对比

a—五维叠前数据规则化处理前剖面;b—五维叠前数据规则化处理后剖面

Fig.3 Profile comparison of before and after regularization of five-dimensional pre-stack data

a—profile before regularization of five-dimensional pre-stack data;b—profile after regularization of five-dimensional pre-stack data

2.2.2 盆缘过渡带复杂构造地震成像技术

盆缘过渡带地下构造复杂,断层发育、地层陡倾、速度场纵横向都存在剧烈的变化,同时存在严重的各向异性问题^[20-21]。在构造约束网格层析反演速度建模基础上,进一步开展倾斜对称轴的各向异性(TTI)介质速度建模,在各向异性参数δ(描述地震成像深度与实际地层深度的误差)的求取过程中,采用井约束旅行时恒定层析成像技术,只利用速度模型及井信息,无地震数据驱动,采用小更新量、多次迭代计算方式,保障了参数求取的准确度。相比较于垂直对称轴的横向各向同性(VTI)介质叠前深度偏移剖面,TTI介质叠前深度偏移剖面波组信噪比高且连续性好。各向同性叠前深度偏移剖面页岩反射波组成像深度、波组产状与实钻误差较大(深度误差率大于2.5%);采用井约束旅行时恒定层析成像各向异性速度建模技术获得的三维地震成果剖面,目的层反射波组成像深度误差小于2%,波组产状与水平井实际钻探结果吻合度高。

针对盆缘过渡带目的层埋深大、地层倾角陡及断裂发育的特点,开展了逆时偏移成像处理。逆时偏移方法完全遵循全波动方程,具有相位准确、适应速度纵横向剧烈变化、成像精度高等特点。相比较于常规Kirchhoff叠前深度偏移,各向异性逆时偏移剖面波组的连续性、信噪比大幅提升,构造归位更加准确、陡倾角构造成像改善明显。

2.2.3 盆外褶皱带地震成像技术

盆外褶皱带构造改造作用更强,背斜区五峰—龙马溪组目的层已剥蚀殆尽,向斜区构造宽缓、目的层连续分布。盆外褶皱带采集三维地震资料具有单炮记录信噪比低、观测系统覆盖次数低的特点,导致反射波剩余曲率拾取困难,常规的反射波网格层析无法获取准确的速度模型。结合层位层析和网格层析两种技术的优势,形成了构造约束网格层析速度建模技术,即将下三叠统飞仙关组底面、上二叠统龙潭组底面、下二叠统梁山组底面、中志留统韩家店组底面及上奥陶统五峰组底面等上下地层间速度差异大的界面作为标志层,在上述界面的地震解释层位约束下,逐层进行网格层析速度反演,结合目标线偏移质控与速度分析进行多次迭代,由浅至深逐步提高整体速度模型的精度。

常压页岩气区纵向不同地层速度差异大且存在明显的速度倒转,受地层倾斜影响横向速度同样变化较快。Kirchhoff叠前深度偏移具有大倾角成像、无频散的成像优势,能够适应起伏山地地表和地震波速度纵横向剧烈变化,且计算效率较高。采用叠前深度偏移技术实现地震反射波场的准确空间归位,使构造准确成像,经实钻验证成像深度误差小于1%。

2.3 甜点关键参数地震预测技术

在反映物质基础的静态评价参数方面,形成基于岩石物理特征研究和基于统计岩石物理的地震预测技术;利用有限元应力场模拟技术,揭示古应力场演化,实现多期构造改造叠加作用形成裂缝的定量预测;采用基于薄板理论与组合弹簧模式的应力场预测技术,明确今地应力场变化规律,指导水平井方位设计及压裂方案优化。

2.3.1 页岩储层甜点参数定量预测技术

开展页岩各向异性岩石物理建模研究,明确了常压页岩气地球物理响应特征,建立了优质页岩储层地震识别、压力系数及脆性指数定量预测方法;基于岩心刻度测井的甜点参数敏感地震属性分析,结合神经网络、多属性回归分析等统计岩石物理方法,建立了TOC、孔隙度、含气量与相关敏感属性间的数学计算模型。用实测压力数据为约束求取了速度校正系数,消除岩性、埋深、物性等其他诸多因素对速度的影响,改进Fillippone法^[22-23],提高了预测精度;开展常压页岩气储层脆性矿物含量、裂缝密度、有机碳含量对杨氏模量、泊松比的影响分析,构建脆性指数 $B_{I}$ ,与矿物脆性指数相关性好,优于Rickman脆性指数,实现页岩脆性定量表征;TOC与密度属性具有很好的相关性,呈负相关关系,由两者的拟合关系得到基于密度的TOC计算模型;密度、纵波阻抗、 $λ ρ$ 和泊松比等弹性参数与含气量具有较好负相关性且对含气量变化比较敏感,基于上述4个弹性参数,建立了页岩含气量预测多元回归模型;应用概率神经网络技术确定叠后地震属性瞬时相位、瞬时频率、叠前地震AVO属性截距、梯度以及弹性参数纵波阻抗、杨氏模量、密度、泊松比8种属性组合与孔隙度之间的定量映射关系;甜点参数预测与实测的吻合率达到90%及以上(表3)。

表3 常压页岩气储层甜点参数定量预测方法统计

Table 3 Quantitative prediction methods for reservoir dessert parameters of normal-pressure shale gas

序号	甜点参数	计算方法	工作原理	预测吻合率
1	优质页岩厚度	①叠前反演求取纵横波速度比 ②求取纵横波速度比≤1.65的地层厚度	优质页岩气层纵横波速度比(1.58~1.65)低于普通泥页岩(1.65~1.75)	≥95%
2	压力系数	$P_{p} = A \times e^{B \times V_{i}} \times P_{o} \frac{V_{m a x} - V_{i}}{V_{m a x} - V_{m i n}}$ , 式中 $P_{p}$ 为地层压力,MPa; $P_{o}$ 为上覆岩层压力,MPa; $A$ 、 $B$ 为校正系数,针对渝东南常压页岩气储层,通过实际钻孔测试资料拟合求得A为0.068、B为6.64×10^-4; $V_{m a x}$ 为孔隙接近于零时地层速度,近似基质速度,m/s; $V_{m i n}$ 为刚性接近于零时速度,近似孔隙流体速度,m/s; $V_{i}$ 为预测层段的层速度,m/s	①钻探表明随页岩地层压力系数增大,地层速度降低 ②在Fillippone法基础上引入校正系数 $A$ 、 $B$ ,消除岩性、埋深、物性等其他诸多因素对速度影响	≥90%
3	脆性指数	$B_{I} = c \times E / (1 - v^{2})$ , 式中 $B_{I}$ 为构建的脆性指数; $E$ 、 $v$ 分别为杨氏模量、泊松比,由叠前反演求取;c为常数,针对渝东南常压页岩气储层,实际数据拟合求得c为1.70	构建脆性指数 $B_{I}$ ,与实际矿物脆性指数相关性高	≥90%
4	有机碳含量	$T O C = 41.21 - 14.94 ρ$ , 式中 $T O C$ 为有机碳含量; $ρ$ 为密度值,由叠前反演求取	密度值与TOC负相关性良好,相关系数达0.86,由两者的拟合关系得到基于密度的有机碳含量计算模型	≥92%
5	含气量	$\begin{array}{l} C_{z} = 50.65 - 18.55 ρ - 6.08 v - 0.02 λ ρ + \\ 0.00025 I_{p} \end{array}$ , 式中 $C_{z}$ 为含气量; $λ$ 、 $I_{p}$ 分别为拉梅常数值、纵波阻抗值,由叠前反演求取	密度、纵波阻抗、 $λ ρ$ 和泊松比等弹性参数与含气量具有较好负相关性,建立页岩含气量预测多元回归模型	≥91%
6	孔隙度	①优选出叠后地震属性瞬时相位、瞬时频率,叠前AVO属性截距、梯度,以及弹性参数纵波阻抗、杨氏模量、密度、泊松比等共8种属性 ②采用概率神经网络技术,建立上述8种属性与孔隙度间的映射关系,求取孔隙度	对叠后、叠前地震等属性以及叠前反演求取的弹性参数代入概率神经网络进行训练学习,利用实验分析、测井资料设定训练数据集、验证数据集,优选敏感属性并建立与孔隙度间的概率神经网络映射关系	≥90%

新窗口打开| 下载CSV

2.3.2 地应力场预测

开展了古应力场与今应力场预测研究。古应力场的形成机制和作用方式,控制了天然裂缝的发育及分布特征,若保存条件较好,天然裂缝发育区是游离气运移和聚集的有利区。开展古应力场研究为常压页岩气地质甜点评价提供了一种新的思路和方法,也为地震资料属性分析预测地质甜点提供了佐证。现今地应力场是决定页岩体积压裂改造效果的关键因素,应力场研究可为工程甜点的评价与压裂设计提供重要依据。因此,开展古、今应力场预测, 对地质与工程双甜点评价、水平井地质工程一体化设计具有重要意义。

1)古应力场预测。利用有限元应力场模拟技术,揭示古应力场演化和天然缝形成机制,实现多期构造改造叠加作用形成裂缝的定量预测^[24-25]。首先,利用三维地震构造解释结果,结合平衡剖面技术,恢复燕山中期和燕山晚期的断裂分布,并建立不同构造时期地质模型。其次,针对叠前地震反演获得的页岩杨氏模量和泊松比,利用NY1、SY1等导眼井岩心三轴应力试验资料进行校正,建立力学模型;断裂带区域泊松比较正常地层区域高0.02~0.1、杨氏模量低30%~50%。第三,建立边界条件:通过野外6条剖面200余个实测点的共轭节理产状进行地层复平,给出古应力的倾伏向和倾伏角;为分析不同构造变形期的古应力大小,开展了13个野外采集样品的岩石声波发射实验,盆缘过渡带南川—阳春沟地区燕山中期最大主应力方向SE65°,大小在138.7 ~168.66 MPa之间,燕山晚期最大主应力方向NEE80°,大小在97.71~153.81 MPa之间。最后,利用有限元方法进行主要构造变形期——燕山中期、燕山晚期的应力场正演模拟。预测结果显示,盆缘过渡带南川地区燕山中期最大主应力方向约NW153°(图4a),大小135~166 MPa(图4b),最小主应力方向约为NE55°~NE65°,大小84.75~143.54 MPa;燕山晚期最大主应力方向约NEE85°,大小116~147 MPa,最小主应力方向约为NNW355°,大小75.57~112.4 MPa。

图4

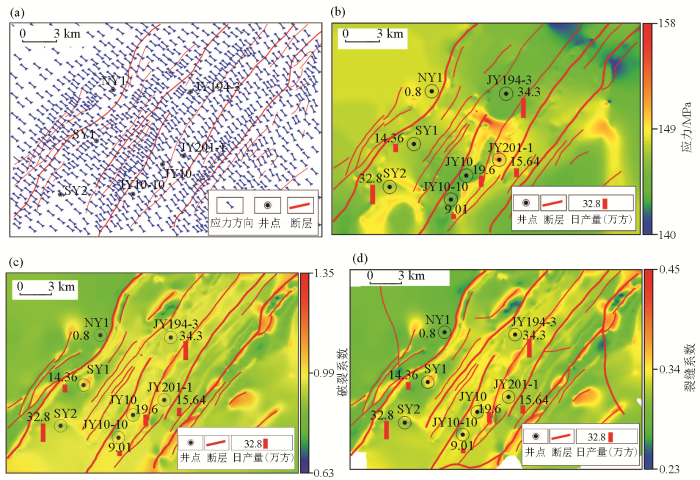

图4 南川地区古应力场预测与裂缝系数预测

a—燕山中期最大主应力方向分布;b—燕山中期最大主应力大小分布;c—燕山中期页岩破裂系数分布;d—页岩综合预测裂缝系数分布

Fig.4 Prediction of ancient stress field and HFI in Nanchuan area

a—maximum principal stress direction in middle Yanshanian; b—maximum principal stress in middle Yanshanian; c—S₁ in middle Yanshanian; d—HFI in middle Yanshanian

大量的岩心裂缝观察结果表明五峰—龙马溪组页岩中以构造成因的剪性裂缝为主。选取适用于剪性裂缝产生的Mohr-Coulomb准则,引入剪破裂系数S:

(1)

S = τ_{n} / τ

式中: $τ_{n}$ 为地层剪切应力, $τ$ 为岩石的抗剪强度,可以由构造应力场数值模拟得到。当 $S \geq$ 1时,岩石发生剪切破裂; $S$ <1时,岩石不发生破裂。结合燕山中期、燕山晚期两期裂缝预测结果和岩心观测裂缝密度统计,引入综合预测裂缝系数 $H F I$ :

(2)

H F I = a \times S_{1} + b \times S_{2}

式中: $H F I$ 为综合预测裂缝系数,无量纲; $a$ 和 $b$ 分别为燕山中期和燕山晚期形成裂缝比例,无量纲; $S_{1}$ 为燕山中期剪破裂系数,无量纲; $S_{2}$ 为燕山晚期剪破裂系数,无量纲。如图4所示,预测南川地区总体裂缝发育程度中等,断裂带附近裂缝发育程度相对较高,统计6口井研究区目的层段成像测井的高阻缝、高导缝的识别结果与综合破裂系数具有高度的相关性,相关程度达到80%以上;页岩气保存条件好、预测裂缝系数较高区域的单井测试日产气量较高。

2)今应力场预测。今构造应力场影响压裂改造缝网形成。综合考虑地层弹性力学性质、埋深、构造形态、构造压力及构造残余应力等多种因素对地应力的影响,采用组合弹簧模型,通过构造应变和地层弹性力学参数的双重约束,提高了强烈构造变形区的今地应力预测效果^[26⇓-28]。组合弹簧模型是基于各向同性介质理论,假定全部地层在两个水平方向上的应变都是常数,并且地层之间没有相对的位移,可表示为:

(3)

σ_{h} - α p_{p} = \frac{υ}{1 - υ} (σ_{v} - α p_{p}) + \frac{E}{1 - υ^{2}} ε_{h} + \frac{υ E}{1 - υ^{2}} ε_{H}

(4)

σ_{H} - α p_{p} = \frac{υ}{1 - υ} (σ_{v} - α p_{p}) + \frac{E}{1 - υ^{2}} ε_{H} + \frac{υ E}{1 - υ^{2}} ε_{h}

式中: $σ_{H}$ 为水平最大主应力,MPa; $σ_{h}$ 为水平最小主应力,MPa; $α$ 为Boit系数; $p_{p}$ 为地层孔隙压力, MPa; $σ_{v}$ 为上覆地层压力,MPa ; $ε_{H}$ 为水平最大主应变, $ε_{h}$ 为水平最小主应变,在同一断块内 $ε_{h} 、 ε_{H}$ 为常数。在利用地震叠前反演获得相关弹性参数、利用改进Fillippone法获得研究区地层压力的基础上,通过三维解释成果,求取趋势面函数及断层边界约束,进而求取构造曲率;根据薄板理论,求取主应变强度和应变张量,进而将获得的各数据体分别代入组合弹簧模型中计算,预测今地应力变化规律。

图5全方位展示了盆缘过渡带南川地区五峰—龙马溪组页岩地层地应力场地震预测结果。与实测数据对比,预测最大主应力、最小主应力、水平应力差异系数、最大主应力方向的误差率分别为6%、9%、11%、22%。

图5

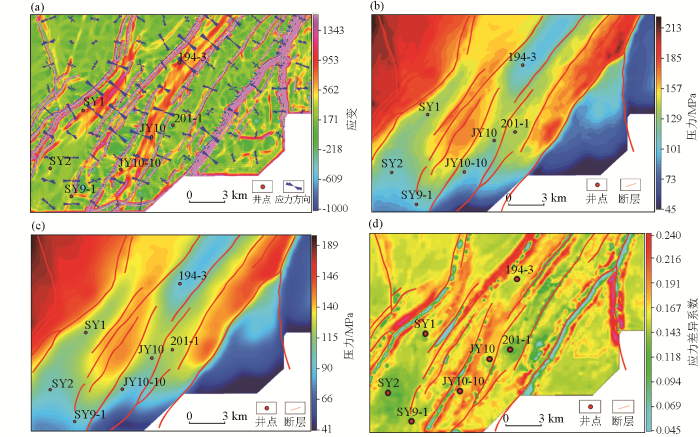

图5 南川地区五峰组—龙马溪组页岩地层地应力场预测

a—水平最大主应力方向;b—水平最大主应力;c—水平最小主应力;d—水平应力差异系数

Fig.5 Stress field prediction maps of Wufeng-Longmaxi Formation shale reservoir in Nanchuan area

a—direction of horizontal maximum principal stress;b—horizontal maximum principal stress;c—horizontal minimum principal stress;d—horizontal stress difference coefficient

2.3.3 应用效果

甜点地震预测技术实现了页岩储层物性、保存条件、体积改造条件的定量评价,依据地震资料预测的优质页岩厚度、页岩孔隙度、TOC含量、含气量、地层压力系数、脆性指数,结合古应力预测的裂缝发育情况和现今应力展布规律,综合评价优选出盆缘过渡带平桥、东胜、阳春沟3个千亿方增储区带和盆外褶皱带武隆、道真等甜点区,有利面积1 315 km²,资源量1.6×10¹²m³,有效指导了常压页岩气勘探开发。根据综合评价研究结果,在盆缘过渡带南川地区部署实施15口探评井,地层压力系数1.1~1.3,测试日产气(13.5~34.3)×10⁴m³,发现了南川常压页岩气田,新增探明储量近2 000×10⁸m³;累建产能25×10⁸m³,建成国内首个常压页岩气示范区。在盆外褶皱带武隆、道真、桑柘坪地区部署实施9口探评井,地层压力系数介于0.9~1.1,试获日产气(3.5~9.2)×10⁴m³,实现盆外常压页岩气勘探的多点突破,有利区资源量达1×10¹²m³,见图6。

图6

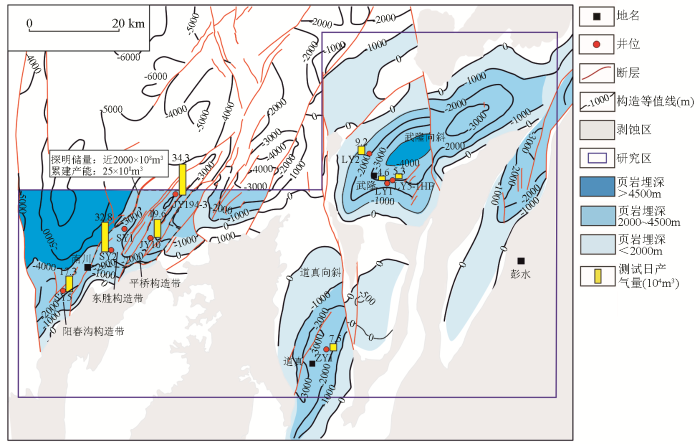

图6 渝东南复杂构造区常压页岩气勘探形势

Fig.6 The exploration situation map of normal-pressure shale gas in complex structural area of southeastern Chongqing

3 面临的挑战与攻关方向

3.1 面临的挑战

通过近年攻关,常压页岩气地球物理勘探技术研究取得了积极进展,有效指导了勘探开发,但面对地表、地下“双复杂”的地质条件,在地震采集、成像处理和甜点预测3方面依然面临艰巨挑战。

①地震采集资料品质依然偏低。常压页岩气普遍位于灰岩山地地表、复杂构造区,原始单炮记录信号弱、有效频带窄、信噪比低、资料一致性差;规则采集施工无法完成,地震波场照明强度不均匀。②亟需进一步提升地震成像精度与效率。断裂发育、高陡构造区准确速度建模与成像难度大,低井控程度区构造成像深度误差大(>2.5%),小微断层与微幅构造成像精度低,导致构造落实程度低,影响了甜点目标区评价、井位部署、水平井设计,导致水平井的靶窗钻遇率降低;地震分辨率低,纵向细分小层厚度薄,难以支撑常压页岩气纵向多层立体勘探开发。③常压页岩气地质—工程“双甜点”预测精度有待进一步提高。常压页岩气富集规律复杂,储层非均质性强,不同构造单元页岩可钻性、可压性差异大,同平台井组测试产量差异大,水平井产量与地球物理参数间关系尚不十分明确;现有微裂缝、页岩层理缝、古今应力场定量预测精度有待进一步提升,亟需深化常压页岩气富集高产主控因素研究,强化技术攻关,进一步完善甜点地震综合评价技术。

3.2 攻关方向

需持续开展常压页岩气地球物理技术攻关,发展高品质、高效率、智能化的地震采集技术,提高原始记录品质与复杂构造反射波场采集的健全性;优化高精度、高分辨率成像处理技术和各向异性处理方法,提高构造成像精度和储层预测精度,精细刻画甜点,保障靶窗钻遇率,提高勘探成功率;完善面向常压页岩气藏的勘探开发一体化解决方案,支撑单井提产、钻井提速提效、储层改造提质,支撑效益开发^{[29⇓⇓⇓⇓-34]}。具体包括以下几方面。

3.2.1 科学合理的地震采集技术

常压页岩气地震采集技术发展的方向应以提升资料品质为目标,经济适用为原则,突出高效率、低成本、高精度。攻关方向包括3个方面:①以地质露头调查、高清航测影像、高密度电法、微测井、小层析、三分量共振成像等多方法联合开展复杂山地的精细近地表结构调查,建立准确的近地表岩性与速度模型,一方面指导激发因素设计,提高单炮记录品质;另一方面用于后续静校正与成像处理。②以更有利于地下构造精确成像、提高采集效率为目标,利用节点仪接收不受线缆限制、可实现空间不规则随机采集的优势,开展起伏地表、复杂构造三维正演模拟与波场传播规律研究,探索基于压缩感知的经济实用型观测系统设计,由束状规则观测转向随机采集,实现对“双复杂”探区地震反射波场的更加充分采样。③加快小型化、稳定可靠的5G无线节点装备的研发与推广应用,建立复杂山地无线节点地震采集技术体系,减少人力物力时间投入,降本增效。

3.2.2 高精度自动化成像处理技术

常压页岩气地震处理技术发展的方向应以提高地震成像精度、缩短资料处理周期为原则,突出高分辨率、高保真、高精度、自动化。攻关方向包括4个方面:①持续完善复杂山地、高陡构造精细成像技术,重点开展提高信噪比、提高分辨率、提高成像精度等方面的深化研究,攻关多信息融合复杂近地表速度建模、初至波全波形反演,开展处理解释一体化全层系深度域速度建模研究,联合应用高斯束层析建模技术,以期实现浅中深层反演、各向异性建模及小尺度特殊异常体的精细刻画;探索基于照明补偿的逆时偏移成像、散射波成像、角度域成像和最小二乘偏移等成像技术在常压页岩气“双复杂区”的应用,实现高陡结构、复杂断面的可靠成像,提高低序级断裂、微幅褶皱构造的成像精度;开展井控高分辨率处理,探索全深度Q值调查、深度域Q建模和Q偏移等技术,构建山地地表、复杂构造区地震宽频、高分辨率处理流程。②发展随钻地震成像技术,页岩气水平井水平段钻进过程中,利用实时钻井轨迹开展井控速度模型优化与快速偏移成像,动态更新地震影像,及时指导下步钻探。③推进深度学习、机器学习、AI技术在常压页岩气地震资料处理中的应用,特别是在初至拾取、全局寻优剩余静校正计算、自动化速度建模等方面,利用人工智能技术,提高数据分析的准确性,提升处理效率,实现地震处理的自动化。

3.2.3 “地质—工程—经济”一体化甜点地震预测技术

常压页岩气地震预测技术的发展方向应以提高预测可靠性、面向勘探开发一体化解决方案支撑效益开发为原则,突出智能化、定量化、多维度、地质工程一体化。攻关方向包括3个方面:①持续攻关微小尺度裂缝预测方法。开展五维地震精细解释,攻关各向异性宽方位、全方位地震解释技术,实现微裂缝定量预测;开展岩石物理实验、成像测井及元素扫描测井,实现页岩层中黏土定向排列VTI各向异性特征与低角度缝及页理缝VTI各向异性的解耦,结合VTI介质各向异性参数反演,实现低角度缝、页理缝的定量描述;充分利用岩心及FMI成像测井等资料,开展地质参数与裂缝相关性研究,建立相关模型,精细刻画天然裂缝连通性。②进一步提高应力场预测精度,开展地应力方位各向异性地球物理响应特征研究,开展基于OA介质理论的地应力预测;充分考虑构造应力、孔隙压力等参数的影响,攻关基于地质力学的三维构造恢复及应力场分析技术。③完善常压页岩气勘探开发一体化地球物理解决方案,加强页岩气水平井压裂微地震监测及压裂施工综合响应分析,开展地应力场与体积改造关系研究;有机融合岩石力学参数、储层物性参数、裂缝、地应力等多参数,建立地层破裂压力、坍塌压力的定量预测与考虑裂缝传播的可压性评价方法,形成压裂前施工参数预测与压裂后效果综合评估技术;加强单井产量综合影响因素研究,形成“地质—工程—经济”一体化常压页岩气甜点地震综合评价体系。

4 结论

1)经过十余年攻关与实践,常压页岩气地球物理勘探技术取得了重要进展:①形成变密度三维地震采集技术,提高复杂地下构造反射波场采样充分性、复杂地表采集资料品质以及高大山地施工效率。②建立复杂山地地震叠前预处理、盆缘过渡带复杂构造成像、盆外褶皱带向斜构造成像等处理技术体系,成果剖面信噪比高、有效频带宽,井震深度吻合率高。③实现优质页岩厚度、地层压力系数、脆性、TOC、含气量、孔隙度等静态评价指标定量预测,建立古、今地应力场预测技术。

2)常压页岩气地球物理勘探依然面临着地震采集、成像处理和甜点预测3方面的艰巨挑战。下步应重点攻关以5G无线节点接收、多方法联合精细近地表结构调查、基于压缩感知的经济实用型观测系统设计等为核心的高效率、低成本、高精度地震采集技术,以复杂山地高陡构造精细成像、随钻地震成像、人工智能为核心的高精度、自动化处理技术,以提高复杂裂缝系统、地应力场、含气性预测精度为核心的“地质—工程—经济”一体化的甜点地震综合评价方法。
