皖南典型区耕地土壤重金属富集特征、来源识别及健康风险评估

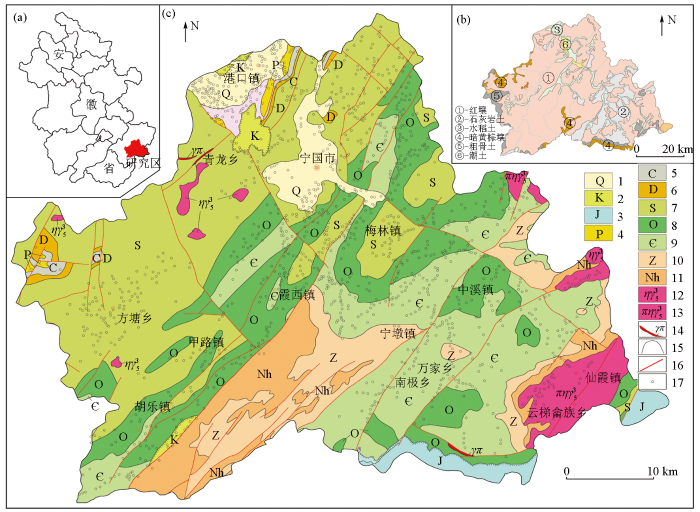

图1 研究区地理位置示意(a)、土壤类型(b)和采样点分布(c)

1—第四系;2—白垩系;3—侏罗系;4—二叠系;5—石炭系;6—泥盆系;7—志留系;8—奥陶系;9—寒武系;10—震旦系;11—南华系;12—燕山期侵入岩(二长花岗岩);13—燕山期侵入岩(二长花岗斑岩);14—花岗斑岩;15—地层界线;16—断层;17—土壤采样点位

Fig.1 Geographical location (a),soil type (b), and sampling point distribution(c) of the study area

1—Quaternary;2—Cretaceous;3—Jurassic;4—Permian;5—Carboniferous;6—Devonian;7—Silurian;8—Ordovician;9—Cambrian;10—Tanian;11—Nanhua system;12—Yanshanian monzonitic granite;13—Yanshanian monzonitic granite porphyry;14—granite porphyry;15—stratigraphic boundary;16—fault;17—soil sampling points

2 研究方法

2.1 样品采集

土壤样点采用网格加图斑的原则布设,样点布设在网格内最大的耕地图斑中。本次调查共采集表层土壤样品1 399件,平均采样密度为9件/km²,见图1c。样品采集由预布点周围20~50 m范围内5个子样点等量混合而成,各子样点的土地利用类型一致,采样位置的选择充分考虑样品代表性。采样深度0~20 cm,去除土壤中杂物,装入干净的样品袋,质量不低于1.5 kg。样品自然风干后,剔除杂物,全部过10目尼龙筛后,缩分称取300 g送实验室,300 g作为副样封存。

2.2 样品分析与质量监控

样品分析测试由安徽省地质实验研究所(自然资源部合肥矿产资源监督检查中心)完成。选择电感耦合等离子体光谱法(ICP-AES)分析Cr、Ni、Cu、Zn,电感耦合等离子体质谱法(ICP-MS)分析Cd、Pb,原子荧光光谱法(AFS)分析As、Hg,离子选择性电极法(ISE)测定pH。各元素(指标)分析方法及检出限见表1。

表1 各元素(指标)分析方法及检出限

Table 1 Analysis methods and detection limits for each element

元素/指标	分析方法	检出限/10^-6	测定范围/10^-6
As	AFS	0.2	0.2~500
Cd	ICP-MS	0.02	0.02~4.0
Hg	AFS	0.0005	0.0005~10
Pb	ICP-MS	2	2~2000
Cr	ICP-AES	3	3~3500
Ni	ICP-AES	0.05	0.05~2000
Cu	ICP-AES	1	1~2000
Zn	ICP-AES	2	2~3000
pH	ISE	0.1^*	0.1~14.0^*

注:“*”代表无量纲。

按照《多目标区域地球化学调查规范》(DZ/T 0258—2014)采用内部质量控制和外部质量监控相结合的方法控制分析质量。内部质量监控包含检出限的高低、精密度控制样、准确度控制样、重复性检查样和异常点检查样合格率、元素报出率;外部质量监控由中国地质调查局化探样品测试质量检查组密码插入标准控制样,比例为8%,与基本分析样同时分析。结果显示各元素(指标)检出率均为100%,标准物质准确度、精确度合格率达100%;重复性检验合格率、异常点检验合格率符合规范要求,分析数据质量真实可靠。

2.3 评价模型

2.3.1 农用地土壤污染风险

《土壤环境质量农用地土壤污染风险管控标准(试行)》(GB 15618—2018)^[8]规定了农用地土壤污染风险筛选值和管制值,当耕地中重金属含量等于或低于农用地土壤污染风险筛选值时,耕地土壤污染风险低,一般可忽略不计;当重金属含量高于风险筛选值、等于或低于风险管制值时,可能存在土壤污染风险,应加强土壤环境监测和农产品协同监测;当土壤中重金属含量高于风险管制值时,耕地土壤污染风险高,原则上采取禁止种植食用农产品、退耕还林等严格管控措施。掌握土壤环境质量及其污染风险状况,有利于土壤环境风险全面管控和土壤污染防治工作的有效落实^[9]。

2.3.2 地质累积指数

地质累积指数^[10]又称MuLL指数,是20世纪70年代发展起来的,广泛用于研究沉积物中的重金属污染程度,尤其用于研究现代沉积物中重金属污染的评价。其计算公式如下:

(1)

I_{g e o} = l o g_{2} (C_{n} / k B_{n})

式中:I_geo为地质累积指数;C_n为样品中元素n的实测值;B_n为元素n的地球化学背景值,当B_n取值为全国土壤或区域土壤背景值时,k=1.5。

公式(1)表明,地质累积指数与地球化学背景的选择有关,本文选用安徽省A层土壤背景值^[11]进行计算。参照表2,对耕地土壤重金属元素的污染程度进行评价。

表2 地质累积指数分级标准划分

Table 2 Classification standard of geoaccumulation index

等级	1	2	3	4	5	6	7
I_geo	≤0	>0~1	>1~2	>2~3	>3~4	>4~5	≥5
污染程度	无	无到中等	中等	中等到重度	重度	重度到极度	极度

2.3.3 健康风险评价模型

采用US EPA推荐的健康风险评价模型揭示重金属等污染物对人体健康风险状况的研究已在土壤、大气沉降物中广泛开展^[12-13],结合《污染场地风险评估技术导则》(HJ 25.3—2019)、《局部生态地球化学评价规范》、《中国人群暴露参数手册》^[14-15]和实际情况,其计算公式如下:

(2)

E D I_{手 口 直 接 摄 入}

\frac{C \times I R_{土 壤} \times E F \times E D}{B W \times A T}

´10^-6,

(3)

E D I_{皮 肤 接 触 摄 入}

\frac{C \times S A \times A F \times A B S \times E F \times E D}{B W \times A T}

´10^-6,

(4)

E D I_{土 壤 尘 吸 入}

\frac{C \times (1 / P E F) \times I R_{空 气} \times E F \times E D}{B W \times A T}

式中: $E D I_{手口直接摄入}$ 、 $E D I_{皮肤接触摄入}$ 、 $E D I_{土壤尘吸入}$ 分别为通过直接摄入、皮肤接触、呼吸途径摄入的重金属日均暴露量,mg/(kg·d);C为重金属质量分数,10^-6。其余参数含义及参考值见表3。

表3 健康风险模型暴露参数^[12,15-16]

Table 3 Health risk assessment model exposure parameters

参数	含义	单位	成人	儿童
$I R_{土壤}$	土壤摄入量	mg/d	100	200
EF	暴露频率	d/a	350	350
ED	暴露期	a	24	6
BW	平均体重	kg	61.8	19.2
AT	平均作用时间	d	9125	2190
SA	可能接触土壤的皮肤面积	cm²/d	5700	2800
AF	皮肤对土壤的吸附系数	mg/cm²	0.07	0.2
ABS	皮肤吸收率	%	0.1	0.1
PEF	土壤尘产生因子	m³/kg	1.36´10⁹	1.36´10⁹
$I R_{空气}$	日空气吸入量	m³/d	14.5	7.5

重金属对人体产生的健康风险主要分为非致癌和致癌两种效应,非致癌风险水平通过平均到整个暴露作用期的每天摄入量除以每一途径的慢性参考剂量计算:

(5)

H Q_{i}

\frac{E D I_{i}}{R f D}

(6)

H I

\sum H Q_{i}

式中: $H Q_{i}$ 为某种污染物i不同摄入途径的非致癌水平; $E D I_{i}$ 为平均每天不同途径污染物i的摄入量,mg/(kg·d); $R f D$ 为各种途径的慢性“毒性”参考剂量(表4),mg/(kg·d);HI为非致癌风险指数,当HI<1,表示非致癌风险水平为可接受范围,当HI≥1,表示为不可接受范围。

表4 土壤重金属不同暴露途径的RfD和SF^[12,15-16]

Table 4 RfD and SF of different heavy metal exposure pathways

元素	参考计量RfD/mg·(kg·d)^-1			致癌斜率SF/[mg/(kg·d)]^-1
元素	经口	皮肤	呼吸	经口	皮肤	呼吸
As	3.00×10^-4	1.23´10^-4	4.29´10^-6	1.50	1.50	15.10
Cd	1.00×10^-3	2.50´10^-5	2.86´10^-6			6.30
Hg	3.00×10^-4	2.14´10^-5
Pb	1.40×10^-3	5.24´10^-4		8.50×10^-3		4.20×10^-2
Cr	3.00×10^-3	3.00´10^-5	2.86´10^-5	5.01×10^-1	2.00´10¹	4.20´10¹
Ni	2.00×10^-2	5.40´10^-3	9.00´10^-5	1.70	4.25´10¹	8.40×10^-1
Cu	4.00×10^-2	1.20´10^-2
Zn	3.00×10^-1	6.00´10^-2

致癌水平通过平均到整个生命期的平均每天摄入量乘以经口、皮肤、呼吸摄入致癌风险斜率系数计算得出:

(7)

C R = \sum E D I_{i} \times S F_{i}

式中: $C R$ 为致癌风险指数, $C R$ <1´10^-4时,表示致癌风险为可接受水平, $C R$ ≥1´10^-4时表示致癌风险为不可接受水平; $S F_{i}$ 为各类途径的致癌斜率(表4),[mg/(kg·d)]^-1。

2.4 数据处理

土壤重金属数据参数统计利用Office365、SPSS软件完成,相关分析和箱图采用Origin 2021进行制作,土壤重金属来源及贡献率采用EPA PMF5.0模拟,采用GeoIPAS、MapGIS对各影响因子进行空间分析,采用高斯克吕格方法对因子进行插值。

3 结果与讨论

3.1 土壤酸碱度和重金属含量特征

对调查获得的1 399个耕地土壤样品进行原始数据统计分析,采用算数平均值加(减)3倍标准差的方式对原始数据进行迭代剔除后,获得研究区背景值,统计数据见表5。

表5 土壤重金属元素参数统计

Table 5 Basic statistics of heavy metals in soil

	参数	Cr	Cu	Ni	Zn	Cd	Pb	As	Hg	pH
原始数据	最大值	326	95	94.48	451	16.06	225	292.5	0.650	8.3
	最小值	10	7	4.49	39	0.03	4	1.3	0.030	4.3
	中位数	68	27	28.20	91	0.21	30	10.6	0.100	5.4
	算术平均值	67	29	29.00	94	0.41	31	15.8	0.106	5.5
	标准离差	17.450	10.998	9.863	34.392	0.799	7.993	18.902	0.048	0.659
	变异系数	0.26	0.38	0.34	0.37	1.97	0.26	1.20	0.46	0.12
迭代剔除后	算术平均值	67	29	28.57	91	0.27	30	11.4	0.098	5.4
	标准离差	14.657	9.919	9.025	26.139	0.173	4.567	6.155	0.031	0.363
	变异系数	0.22	0.35	0.32	0.29	0.64	0.15	0.54	0.32	0.07
	样品数量	1374	1380	1383	1363	1288	1357	1276	1329	1290
安徽省^[11]	算术平均值	66.5	20.4	29.8	62	0.097	26.6	9.0	0.033	6.4
全国^[17]	算术平均值	66	25	27	71	0.205	30	10.3	0.076

注:元素含量单位为10^-6,pH无量纲。

研究区土壤主要呈强酸性—酸性,平均值为5.4,显著低于安徽省A层土壤平均值,其中pH低于5.4的土壤样品有886个,占总土壤样品的63.3%。据研究,近20年来研究区土壤酸化现象较明显,已成为农作物增产的主要限制因子^[18],绝大多数重金属元素随着pH的降低,在土壤中的溶解度增强,土壤酸碱性影响土壤养分的有效性、土壤物理性质及植物和微生物的生存^[3]。

由上表可知,原始数据中8种重金属元素变异系数由高到低为:Cd>As>Hg>Cu>Zn>Ni>Cr>Pb。变异系数是衡量和判别元素含量离散程度的重要参数,根据变异系数分级标准,除Cd(1.97)、As(1.20)为强变异外,其他元素均为较均匀。土壤重金属含量除Ni低于安徽省背景值外,其他元素均不同程度高于安徽省背景值,其中Hg、Cd、Zn、Cu、As、Pb、Cr、Ni的含量中位数分别是安徽省背景值的3.03、2.16、1.46、1.31、1.18、1.13、1.02、0.95倍,是全国背景值的1.32、1.02、1.28、1.07、1.03、1.00、1.03、1.04倍。

3.2 土壤重金属污染程度

依据《土壤环境质量农用地土壤污染风险管控标准(试行)》(GB 15618—2018)中8种重金属元素土壤污染风险筛选值和管制值标准,对评价区耕地土壤污染风险等级进行划分,风险筛选值采用较严格的标准(Hg、As取水田标准,Cd、Pb、Cr、Cu取其他标准),统计结果(表6)表明,研究区土壤污染风险等级为低风险的样品数有866件,占总样品数的61.9%;风险可控的样品数498件,占总样品数的35.6%,主要影响指标为Cd(437件),其次为As(130件)、Cu(56件)、Zn(17件),其中Cr、Hg、Pb、Ni土壤污染风险可控的样品数仅为1~6件;超过土壤污染风险管制值的样品数有35件,主要影响指标为Cd(32件)、As(2件)。因此,研究区耕地土壤重金属污染风险等级由高到低为Cd>As>Cu>Zn>Ni>Pb>Hg>Cr。

表6 研究区耕地土壤污染风险等级统计结果

Table 6 Statistical results of cultivated land soil pollution risk levels in the study area

土壤污染风险等级	样品数/件
土壤污染风险等级	Cr	Cu	Ni	Zn	Cd	Pb	As	Hg	综合
低风险	1398	1343	1393	1382	930	1396	1266	1397	866
风险可控	1	56	6	17	437	3	130	2	498
较高风险					32		3		35

以安徽省A层土壤样品重金属含量为背景值,利用式(1)计算了8种元素的地质累积指数及其等级所占比例(表7),统计结果显示:Hg仅有3.4%的样品为未污染,51.5%的样品为无污染—中等污染,41.0%为受到中等污染;Cd无污染至中等、中等、中等至重度、重度污染级别的样品比例分别为42.8%、20.6%、11.8%、2.7%;As中等、中等至重度、重度污染级别以上的样品比例分别为7.0%、3.1%、0.6%;Zn、Cu为无污染、中等污染的样品比例分别为44.8%、36.9%;Cr、Ni、Pb污染程度较低。

表7 各元素不同地质累积指数级别的样品数占总样品数的百分比

Table 7 The proportion of heavy metals in different levels of geo-accumulation index

元素	I_geo≤0	0<I_geo≤1	1<I_geo≤2	2<I_geo≤3	3<I_geo≤4	4<I_geo≤5	I_geo>5
污染程度	无	无到中等	中等	中等到重度	重度	重度到极度	极度
Cr	99.0	0.9	0.1	0	0	0	0
Cu	62.1	36.9	1.0	0	0	0	0
Ni	95.4	4.4	0.1	0	0	0	0
Zn	53.4	44.8	1.6	0.1	0	0	0
Cd	20.7	42.8	20.6	11.8	2.7	0.8	0.6
Pb	93.9	6.0	0.1	0.1	0	0	0
As	65.0	24.2	7.0	3.1	0.6	0.1	0
Hg	3.4	51.5	41.0	4.0	0.1	0	0

3.3 研究区健康风险评价

由式(2)~(6)计算得到研究区As、Cd、Cr、Ni等4种重金属元素对成人和儿童经手—口摄入、呼吸摄入、皮肤接触摄入3种暴露途径的单项HQ和HI,由统计结果可知,研究区As、Cd、Cr、Ni对成人的非致癌指数HI均小于1,说明其含量处于安全范围内,基本不会危害成人健康;对儿童来说,As元素的HI值有123个样品含量高于1,占比0.09%,说明研究区少部分地区As对儿童产生了非致癌风险,易对儿童健康造成伤害,应引起重视并制定人体保护措施^[19]。

由式(7)计算得到研究区Cr、As、Ni的致癌风险,结果显示,成人、儿童CR中位数均小于1,儿童致癌指数中有23个样品超过致癌风险可接受水平,占全区0.02%。

3.4 土壤污染源识别与分布

对研究区内8种土壤重金属进行Pearson简单相关系数统计(表8),初步判断其同源性,结果显示,Cu与Ni、Zn相关系数大于0.8,属高度相关关系,Cr与Cu、Ni属中度相关关系,Ni与Zn、Cd属中度相关关系,Pb、As、Hg和其他元素的相关性较小,表明其各自有不同的来源。

表8 土壤重金属含量相关性分析

Table 8 Correlation analysis of heavy metal content in soil

元素	Cr	Cu	Ni	Zn	Cd	Pb	As	Hg
Cr	1.000
Cu	0.613	1.000
Ni	0.743	0.872	1.000
Zn	0.371	0.818	0.769	1.000
Cd	0.224	0.554	0.551	0.759	1.000
Pb	0.181	0.401	0.290	0.444	0.256	1.000
As	0.273	0.379	0.348	0.269	0.170	0.225	1.000
Hg	0.116	0.175	0.136	0.187	0.125	0.130	-0.019	1.000

定量解析土壤重金属污染来源并绘制空间分布图是土壤重金属调查评价的核心^[20]。利用正定矩阵因子分解定量解析土壤重金属的来源贡献,获取各因子的空间分布图,以期探索重金属来源。通过PMF软件对研究区1 399个土壤样品进行分析,得到研究区土壤重金属污染源成分谱系(图2、图3),根据4种因子的贡献率(标准化值),制作了研究区等值线分布(图4)。

图2

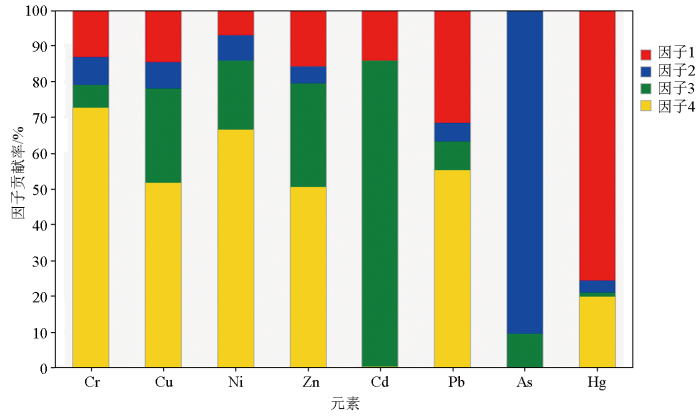

图2 通过PMF模型获得的研究区重金属污染源成分谱

Fig.2 Source profiles and source contribution of soil heavy metals in the study area from PMF

图3

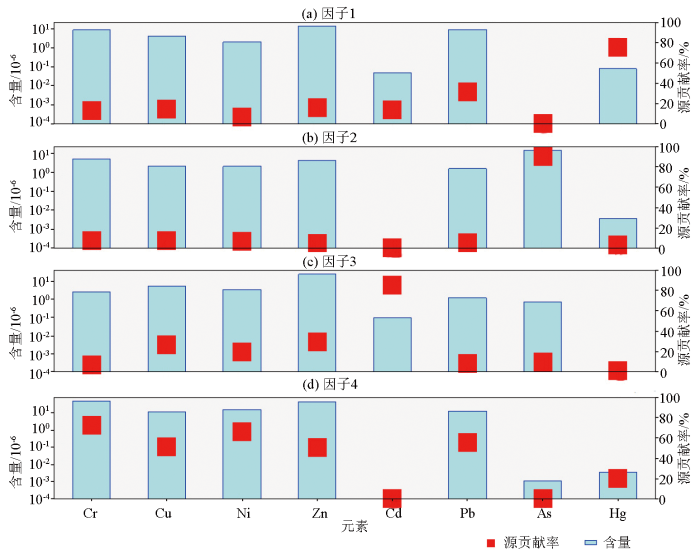

图3 研究区重金属污染源成分谱

Fig.3 Factors profiles of heavy metals sources identified by PMF

图4

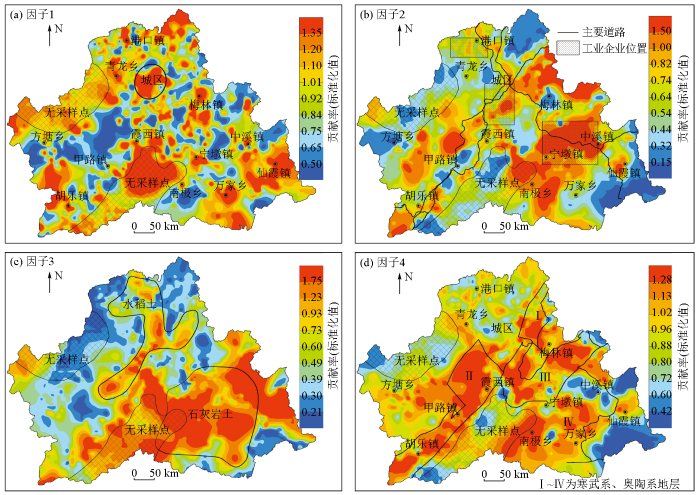

图4 PMF影响因子空间分布

Fig.4 Space distribution of PMF-factors

因子1主要由Hg(贡献率75.5%)和Pb(贡献率31.5%)元素构成,图4a显示,全区因子1贡献率高值主要呈星点状、不规则面状展布,主要在城区、乡镇及生产、生活密集的地方广泛分布。Hg为分散元素,也存在某些地区Hg含量远超过自然背景,但大多为汞矿区。有研究表明,全球约60%~80%的汞来自人为排放^[21]。人类的工农业活动可向环境中释放汞,农业污染源推测与有机汞农药的使用有关,工业污染源主要为工业“三废”的排放,含汞废水灌溉农田、含汞废气沉降、含汞废渣淋溶,均可使土壤汞含量增加。因子1另外一个高载荷元素为Pb,其高值分布与研究区主干道路吻合较好^[22],推测与汽车含铅尾气的排放有关。因子1可解释为与人类活动相关的工农业排放源。据统计,Hg、Pb均值都未超过农用地土壤污染风险筛选值,研究区Hg、Pb环境质量均为一等清洁。

As在因子2中有较高的浓度值,贡献率达90.6%,相关分析显示As与其他元素相关度较差,这与因子2分析结果一致。图4b显示,因子2高载荷点主要沿铁路、公路呈条带状分布,在工业集聚区呈面状分布。研究区工业主要以生产汽车橡胶零部件、耐磨铸件、电子元器件为主,在铸造生产过程中产生的粉尘、烟尘、清洗废液等推测是导致土壤中As累积的重要原因。因此因子2可解释为与交通和工业活动有关的人为排放源。

Cd在因子3中有较高的贡献值,贡献率为85.7%,其次为Zn、Cu、Ni,贡献率分别为29.1%、26.6%、19.2%,这与前文相关性分析结果一致。图4c显示,因子3高载荷点分布与水稻土和石灰岩土分布规律吻合较好。王云等^[23]研究全国不同土类Cd背景值发现,石灰岩土的Cd背景值最高,达0.332×10^-6,水稻土次之,为0.155×10^-6;石灰岩土、水稻土中Zn、Cu、Ni背景值显著处于高水平范围;其次,工业冶炼和磷肥施用等工农业活动,也常常会加剧土壤Cd的累积。因此因子3可解释为与土壤类型相关的成土母质源。

因子4是反映研究区土壤中多种重金属空间分布特征的主要因子,主要由Cr、Ni、Pb、Cu、Zn组成,其贡献率分别为72.7%、66.6%、55.4%、51.7%、50.6%。本研究中相对于Hg、Cd,土壤Cr、Ni、Pb、Cu、Zn含量更接近于背景值,图4d显示,因子4贡献率分布情况与研究区地质背景相吻合,高载荷点空间分布与寒武、奥陶地层分布吻合较好,表明因子4为与地质背景有关的自然来源。

4 结论

1)安徽省东南典型工业城市,其耕地土壤呈强酸—酸性,除Ni外,土壤Hg、Cd、Zn、Cu、As、Pb、Cr含量均不同程度高于安徽省土壤背景值。

2)地质累积指数计算结果表明,研究区耕地重金属元素Hg、Cd、As中等污染及以上的样品分别占45.1%、35.7%、10.7%,表明Hg、Cd、As相对地质背景富集程度较高,值得强调的是研究区绝大多数样品Hg含量均未超过农用地土壤污染风险筛选值的标准。

3)研究区耕地土壤重金属污染风险等级整体较低,有866件土壤样品低于风险筛选值,498件土壤样品介于风险筛选值和风险管制值之间(影响指标以Cd、As为主),35件土壤样超过风险管制值(影响指标主要为Cd)。

4)人体健康风险评估结果表明,研究区重金属对成人均没有非致癌风险和致癌风险,但存在少量样品中As对儿童存在非致癌风险,儿童在平时的生活中应注意防范。

5)PMF模型来源识别结果显示,研究区重金属主要有4种来源:Hg主要为与人类活动相关的工农业排放源,As主要为大气沉降源,Cd主要为与土壤类型相关的成土母质源,Cr、Ni、Pb、Cu、Zn主要为与地质背景相关的自然来源。利用PMF模型可以识别出成分因子的主控元素,但现实中土壤重金属元素的累积是多种因素综合作用的结果。

致谢

感谢项目组成员采集土壤样品过程中的辛劳付出,同时感谢杨剑洲工程师对本文的帮助和指导!
