冀西北宣化盆地髫髻山组粗面岩年代学、地球化学特征及其地质意义

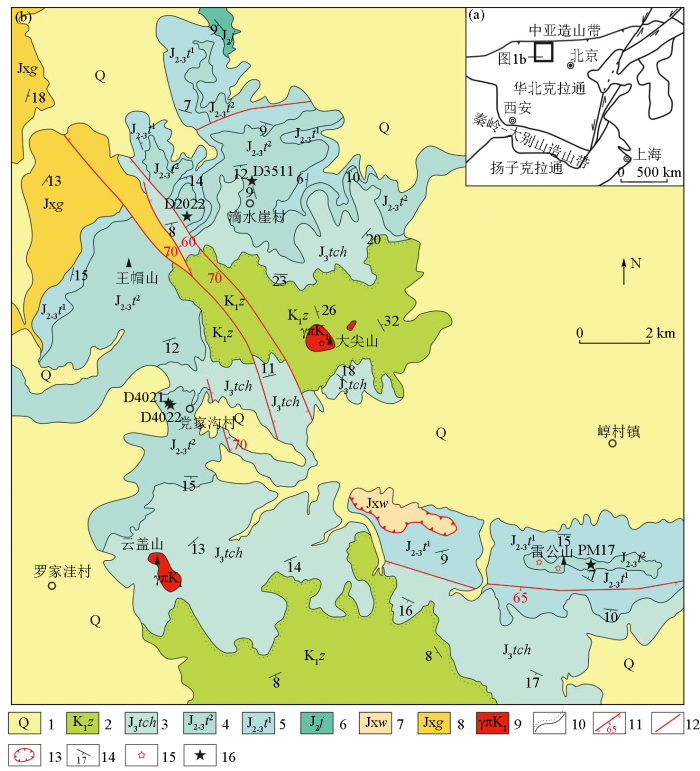

图1 宣化盆地一带区域构造(a)(据甄世民等^[31]修编)及地质简图(b)(据白春东等^[32]修编)

1—第四系;2—张家口组;3—土城子组;4—髫髻山组二段;5—髫髻山组一段;6—九龙山组;7—雾迷山组;8—高于庄组;9—花岗斑岩;10—角度不整合接触界线;11—正断层及倾角;12—性质不明断层;13—飞来峰构造;14—地层产状;15—火山口;16—取样位置

Fig.1 Sketch map of the regional structure (a) (simplified according to Zhen S M, et al. ^[31])and geological sketch (b) of the Xuanhua Basin (simplified according to Bai C D,et al^[32])

1—Quaternary;2—Zhangjiakou Formation;3—Tuchengzi Formation;4—the second section of Tiaojishan Formation;5—the first section of Tiaojishan Formation;6—Jiulongshan Formation;7—Wumishan Formation;8—Gaoyuzhuang Formation;9—granite porphyry;10—angle unconformity contact boundary;11—normal fault and dip;12—fault of unknown nature;13—Feilaifeng structure;14—formation occurrrence;15—volcanic crater;16—sampling position

宣化盆地内出露中生界地层自下而上分别为下花园组、九龙山组、髫髻山组、土城子组和张家口组(见图1b)。其中髫髻山组总体为一套中性、中碱性火山岩夹凝灰质砂岩、岩屑砂岩,整合于九龙山组之上,与上覆土城子组为整合接触关系。笔者在1∶5万沙岭子幅地质填图时,根据其火山喷发规律和岩石组合将其划分为两个岩性段:一段分布较广泛,为一套粗安岩及粗安质火山碎屑岩组合,主要岩性为灰绿色粗安质沉集块角砾岩、浅灰绿色粗安质沉角砾凝灰岩、灰绿色粗安质角砾凝灰岩、灰绿色粗安质集块岩、灰绿色粗安质角砾岩、灰褐色—紫红色—灰红色粗安岩,灰绿色蚀变粗安岩、褐灰色玄武粗安岩、浅灰色安山岩、浅灰色安山质角砾岩,局部发育黄灰色、灰褐色凝灰质砂岩、岩屑砂岩夹层,厚度大于391.3 m;二段分布于宣化盆地滴水崖村及雷公山一带,为一套粗面岩及粗面质角砾岩组合,主要岩性为灰黄色—灰褐色—紫红色粗面岩、紫红色粗面质集块角砾岩、黄灰色—紫红色粗面质角砾岩、紫灰色—灰白色—灰红色粗面质凝灰岩,局部发育灰褐色气孔状辉石粗面岩、灰红色凝灰质砂岩夹层,厚608.2 m。

2 岩石学特征

本次研究分别对滴水崖村、党家沟村及雷公山一带发育的髫髻山组上部粗面岩进行了系统采样分析。野外采样时,选择原位、新鲜、无风化、无蚀变的岩石样品,采样地点详细记录坐标及高程,并对岩石宏观特征进行拍照记录(图2a~d),最后用无污染的白布袋将采集好的样品装好,并用规范的编号标明样品。

图2

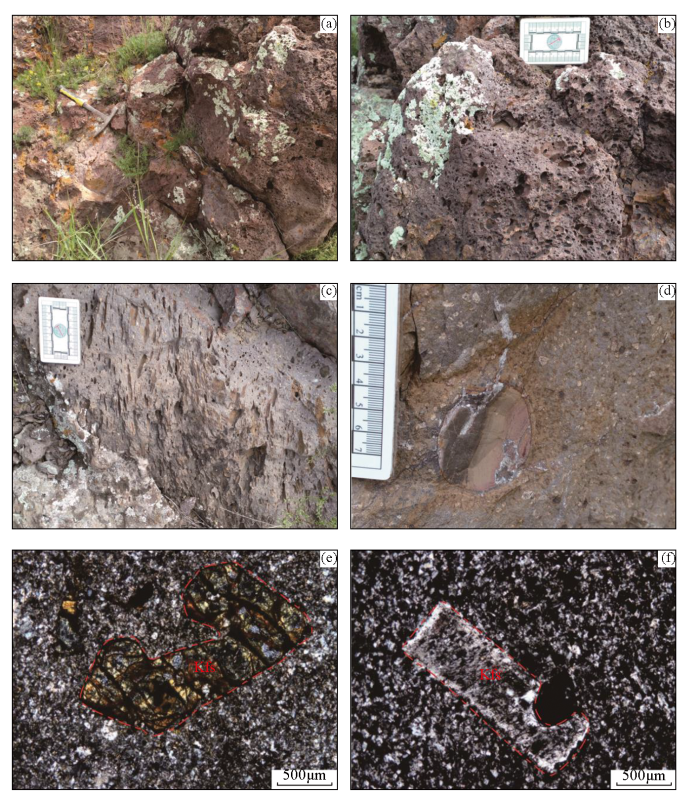

图2 宣化盆地髫髻山组粗面岩野外露头(a~d)和显微照片(e~f)(Kfs:钾长石)

Fig.2 Field outcrops(a~d) and photomicrographs(e~f) of trachytes in the Tiaojishan Formation, Xuanhua Basin (Kfs: potassium feldspar)

由显微照片可知,图2e所示粗面岩为斑状结构—基质粗面结构,块状构造,由斑晶、基质组成。其中斑晶由钾长石、暗色矿物组成,粒度一般为0.2~3.1 mm,杂乱分布,钾长石呈半自形板状,普遍具黑云母—绿泥石化、碳酸盐化,部分暗色矿物具皂石化、少硅化,裂纹被铁质填充推测呈辉石假象,部分暗色矿物为黄褐色半自形柱状角闪石;基质由钾长石、暗色矿物假象、不透明矿物组成,粒度一般<0.15 mm,杂乱分布,钾长石多呈半自形短板状,具黑云母—绿泥石化,暗色矿物具绿泥石化假象,不透明矿物多呈黑色微粒状,杏仁体多呈圆形,大小0.6~2.6 mm,零散分布,由少量绿鳞石、黏土等填充。

图2f所示粗面岩为斑状结构—基质粗面结构,块状构造,由斑晶、基质组成。其中斑晶由钾长石、暗色矿物组成,粒度一般为0.2~3.65 mm,杂乱分布,钾长石呈半自形板状,普遍具黏土化、轻微碳酸盐化,暗色矿物具碳酸盐化等,裂纹被铁质填充呈假象;基质由钾长石、暗色矿物假象、不透明矿物组成,粒度一般<0.2 mm,杂乱分布,钾长石多呈自形—半自形短板状,部分具土化,暗色矿物具黑云母—绿泥石化、碳酸盐化假象,不透明矿物多呈黑色微粒状。岩内见少量碳酸盐、铁质、硅质等填充裂隙。

3 样品及分析方法

3.1 样品采集

本文研究工作针对滴水崖村一带出露的粗面岩(D2022、D3511),进行了LA-ICP-MS锆石U-Pb测年,测试结果见表1和表2。并与党家沟村附近(D4021、D4022)和雷公山一带(PM17)出露的粗面岩一起进行了主量、微量元素测试分析,分析结果见表3。具体采样位置见图1,采样坐标分别为:N40°30'39″、E114°52'56″(D2022);N40°32'13″、E114°54'39″(D3511);N40°20'46″、E114°52'55″(D4021);N40°29'35″、E114°52'58″(D4022)和N40°27'25″、E115°00'16″(PM17)。

表1 粗面岩(D2022)锆石LA-ICP-MS年代学分析结果

Table 1 Chronological analysis results of trachyte (D2022) zircon by LA-ICP-MS

样品号	含量/10^-6				同位素比值								年龄/Ma
样品号	Pb	²³²Th	²³⁸U	Th/U	²⁰⁷Pb/ ²³⁵U	2σ	²⁰⁶Pb/ ²³⁸U	2σ	²⁰⁷Pb/ ²⁰⁶Pb	2σ	²⁰⁸Pb/ ²³²Th	2σ	²⁰⁶Pb/ ²³⁸U	2σ	²⁰⁷Pb/ ²³⁵U	2σ	²⁰⁸Pb/ ²³²Th	2σ
D2022-1	3.0	62.5	94.0	0.66	0.177	0.021	0.0251	0.0007	0.0515	0.006	0.0081	0.0007	159.7	4.5	162.0	18.0	162.0	14.0
D2022-2	2.6	66.1	77.4	0.85	0.181	0.028	0.0253	0.0008	0.0530	0.009	0.0086	0.0007	161.0	5.3	162.0	24.0	174.0	14.0
D2022-3^*	6.0	57.2	82.9	0.69	1.490	0.190	0.0305	0.0014	0.3230	0.034	0.0399	0.0043	193.6	8.5	829.0	73.0	784.0	82.0
D2022-4	2.3	46.0	74.5	0.62	0.179	0.029	0.0254	0.0011	0.0504	0.008	0.0079	0.0010	161.9	6.8	160.0	25.0	160.0	21.0
D2022-5	3.2	63.3	100.8	0.63	0.164	0.021	0.0251	0.0007	0.0478	0.006	0.0086	0.0007	159.7	4.6	149.0	18.0	173.0	13.0
D2022-6	2.8	58.3	85.7	0.68	0.165	0.021	0.0253	0.0007	0.0485	0.006	0.0083	0.0007	161.3	4.7	149.0	19.0	167.0	13.0
D2022-7	2.8	58.7	84.6	0.69	0.178	0.024	0.0254	0.0008	0.0513	0.007	0.0085	0.0007	161.8	4.7	161.0	21.0	170.0	13.0
D2022-8	2.7	48.8	88.6	0.55	0.166	0.019	0.0251	0.0008	0.0477	0.006	0.0083	0.0009	159.7	4.7	151.0	17.0	166.0	18.0
D2022-9	2.1	36.3	67.6	0.54	0.162	0.025	0.0255	0.0008	0.0458	0.007	0.0093	0.0009	162.0	5.1	145.0	22.0	187.0	17.0
D2022-10	2.6	45.8	81.0	0.56	0.175	0.021	0.0253	0.0007	0.0531	0.007	0.0089	0.0008	161.0	4.4	158.0	18.0	180.0	15.0
D2022-11	2.9	57.3	82.9	0.69	0.201	0.037	0.0253	0.0009	0.0610	0.011	0.0093	0.0013	161.1	5.4	176.0	31.0	187.0	27.0
D2022-12	2.4	46.6	80.6	0.58	0.175	0.033	0.0251	0.0009	0.0498	0.009	0.0084	0.0010	160.0	5.7	157.0	28.0	169.0	20.0
D2022-13	2.4	39.9	73.2	0.55	0.163	0.035	0.0250	0.0010	0.0500	0.010	0.0097	0.0013	159.3	6.5	148.0	31.0	194.0	27.0
D2022-14	2.1	39.8	64.9	0.61	0.175	0.026	0.0251	0.0008	0.0500	0.008	0.0080	0.0008	159.7	4.9	154.0	22.0	162.0	17.0
D2022-15	1.6	30.2	53.4	0.57	0.169	0.040	0.0257	0.0012	0.0500	0.012	0.0080	0.0012	163.6	7.5	154.0	36.0	161.0	23.0
D2022-16	2.9	56.6	83.5	0.68	0.191	0.025	0.0256	0.0009	0.0552	0.007	0.0088	0.0009	163.0	5.8	174.0	22.0	177.0	18.0
D2022-17	3.3	88.8	92.9	0.96	0.201	0.046	0.0261	0.0014	0.0570	0.014	0.0084	0.0013	166.0	8.7	181.0	39.0	169.0	26.0
D2022-18	1.7	30.1	52.8	0.57	0.166	0.035	0.0254	0.0011	0.0480	0.010	0.0091	0.0013	161.3	6.9	148.0	30.0	182.0	26.0
D2022-19	1.9	32.8	59.8	0.55	0.180	0.032	0.0250	0.0010	0.0540	0.010	0.0084	0.0013	159.2	6.6	160.0	27.0	169.0	26.0
D2022-20	2.0	39.1	62.4	0.63	0.174	0.025	0.0257	0.0009	0.0502	0.008	0.0088	0.0010	163.7	5.6	158.0	22.0	176.0	20.0

注:有*号的样品数据为计算加权值时剔除的数据;下同。

新窗口打开| 下载CSV

表2 粗面岩(D3511)锆石LA-ICP-MS年代学分析结果

Table 2 Chronological analysis results of trachyte (D3511) zircon by LA-ICP-MS

样品号	含量/10^-6				同位素比值								年龄/Ma
样品号	Pb	²³²Th	²³⁸U	Th/U	²⁰⁷Pb/ ²³⁵U	2σ	²⁰⁶Pb/ ²³⁸U	2σ	²⁰⁷Pb/ ²⁰⁶Pb	2σ	²⁰⁸Pb/ ²³²Th	2σ	²⁰⁶Pb/ ²³⁸U	2σ	²⁰⁷Pb/ ²³⁵U	2σ	²⁰⁸Pb/ ²³²Th	2σ
D3511-1^*	7.7	151.8	187.0	0.81	0.24	0.035	0.0326	0.0008	0.05	0.0075	0.0112	0.0010	206.9	4.8	217.0	29.0	226.0	21.0
D3511-2	64.9	2168.0	1695.0	1.28	0.18	0.007	0.0256	0.0005	0.05	0.0016	0.0080	0.0002	162.8	2.8	167.0	5.7	161.3	3.4
D3511-3^*	29.8	509.0	455.0	1.12	0.33	0.016	0.0452	0.0008	0.05	0.0026	0.0142	0.0004	285.1	4.8	285.0	12.0	285.8	7.3
D3511-4^*	105.9	100.7	462.0	0.22	2.07	0.072	0.1869	0.0037	0.08	0.0028	0.0629	0.0033	1104.0	20.0	1136.0	24.0	1232.0	62.0
D3511-5^*	15.6	117.4	206.1	0.57	0.46	0.044	0.0593	0.0013	0.06	0.0055	0.0186	0.0013	371.5	7.9	378.0	31.0	372.0	25.0
D3511-6^*	19.1	331.2	498.0	0.67	0.21	0.017	0.0282	0.0008	0.05	0.0049	0.0087	0.0006	179.1	4.9	193.0	14.0	174.0	12.0
D3511-7^*	15.7	207.2	241.0	0.86	0.34	0.026	0.0459	0.0010	0.05	0.0041	0.0149	0.0007	289.2	6.1	292.0	20.0	299.0	14.0
D3511-8^*	13.2	250.8	190.6	1.32	0.35	0.033	0.0458	0.0013	0.06	0.0054	0.0138	0.0008	288.6	8.0	299.0	25.0	277.0	16.0
D3511-9^*	34.1	490.0	486.0	1.01	0.37	0.016	0.0494	0.0009	0.05	0.0024	0.0153	0.0004	311.0	5.2	315.0	12.0	307.3	7.7
D3511-10	22.4	600.0	647.0	0.93	0.18	0.007	0.0255	0.0004	0.05	0.0021	0.0083	0.0002	162.4	2.4	165.8	6.3	166.7	4.4
D3511-11	16.6	351.7	503.4	0.70	0.18	0.010	0.0255	0.0005	0.05	0.0029	0.0078	0.0003	162.2	2.9	166.7	8.9	157.5	6.5
D3511-12^*	29.2	502.0	441.0	1.14	0.35	0.033	0.0447	0.0013	0.06	0.0048	0.0141	0.0007	281.7	7.9	303.0	24.0	282.0	13.0
D3511-13	9.0	221.6	265.0	0.84	0.18	0.012	0.0257	0.0005	0.05	0.0032	0.0082	0.0003	163.5	3.1	164.0	10.0	165.5	6.4
D3511-14^*	198.1	109.7	304.0	0.36	11.80	0.190	0.4927	0.0073	0.17	0.0022	0.1374	0.0028	2581.0	32.0	2586.0	15.0	2601.0	50.0
D3511-15	3.5	90.1	96.1	0.94	0.19	0.027	0.0253	0.0008	0.05	0.0074	0.0086	0.0006	161.1	4.7	168.0	23.0	174.0	13.0
D3511-16^*	39.3	493.0	591.0	0.83	0.35	0.035	0.0473	0.0012	0.05	0.0056	0.0155	0.0008	297.6	7.2	303.0	26.0	310.0	16.0
D3511-17	45.6	699.0	596.0	1.17	0.65	0.028	0.0488	0.0009	0.10	0.0046	0.0192	0.0005	307.2	5.7	500.0	17.0	384.0	10.0
D3511-18^*	234.3	342.3	311.5	1.10	11.59	0.190	0.4840	0.0074	0.17	0.0028	0.1335	0.0022	2543.0	32.0	2573.0	15.0	2532.0	40.0

新窗口打开| 下载CSV

表3 髫髻山组粗面岩主量元素(%)、微量元素和稀土元素(10^-6)分析结果

Table 3 Analysis results of major elements (%), trace elements and rare earth elements (10^-6) of trachytes in the Tiaojishan Formation

样品号	PM17-38-1	PM17-41-1	PM17-44-1	D2022	D3511	D4021-1	D4021-2	D4022-1
SiO₂	64.60	65.62	63.35	68.96	63.18	62.72	61.19	63.96
TiO₂	0.90	0.97	0.99	0.34	0.99	1.04	1.02	0.96
Al₂O₃	13.76	14.52	14.64	15.46	14.55	15.34	15.24	14.47
Fe₂O₃	5.83	4.42	6.66	1.43	5.40	6.50	8.63	7.72
FeO	0.33	0.55	1.14	0.49	0.63	0.18	0.18	0.12
MnO	0.137	0.076	0.12	0.040	0.130	0.042	0.066	0.043
MgO	0.45	0.50	0.55	0.87	1.34	0.39	0.51	0.32
CaO	2.26	1.55	0.90	2.35	1.57	1.07	1.20	1.11
Na₂O	4.00	4.37	4.39	3.45	4.31	4.18	3.79	3.20
K₂O	5.45	5.75	5.81	4.34	5.63	6.10	5.86	5.74
P₂O₅	0.282	0.312	0.32	0.149	0.330	0.337	0.324	0.306
灼失量	1.87	1.19	0.89	1.83	1.77	2.00	1.88	1.97
Total	99.91	99.89	99.88	99.76	99.90	99.89	99.89	99.91
A/NK	1.10	1.08	1.08	1.49	1.10	1.14	1.21	1.26
A/CNK	0.87	0.94	1.02	1.08	0.95	1.05	1.09	1.13
La	51.90	55.50	53.70	43.20	52.70	45.40	54.00	53.20
Ce	96.10	105.00	108.00	74.30	99.60	93.70	109.00	112.00
Pr	12.90	13.50	13.60	7.86	12.70	12.00	13.30	13.60
Nd	49.70	51.50	52.40	27.50	49.40	47.40	51.70	53.00
Sm	9.57	9.16	9.03	4.04	9.14	9.17	9.34	9.80
Eu	2.74	2.84	2.81	1.30	2.68	3.41	3.09	2.95
Gd	8.57	7.86	8.16	3.47	7.83	8.33	8.29	8.73
Tb	1.37	1.26	1.30	0.48	1.30	1.40	1.38	1.47
Dy	7.96	7.07	7.09	2.30	7.69	6.84	7.09	7.74
Ho	1.50	1.34	1.40	0.44	1.46	1.24	1.35	1.51
Er	4.05	3.65	4.07	1.39	4.15	3.43	3.87	4.34
Tm	0.60	0.54	0.68	0.22	0.65	0.49	0.58	0.68
Yb	3.66	3.17	4.18	1.60	3.98	2.85	3.57	4.20
Lu	0.57	0.48	0.63	0.26	0.64	0.42	0.53	0.61
Y	38.70	34.50	37.80	13.20	38.60	31.80	33.90	41.10
Rb	101.00	106.00	108.00	101.00	90.10	92.90	101.00	103.00
Ba	356.00	386.00	370.00	1255.00	340.00	377.00	312.00	267.00
Th	7.99	8.21	7.84	7.84	7.45	8.24	9.05	8.80
U	1.62	1.69	1.62	1.23	1.88	1.53	1.51	1.71
Nb	19.70	21.00	20.90	13.80	19.80	18.90	19.80	19.90
Sr	36.90	31.00	32.20	433.00	54.80	74.40	38.80	46.60
Zr	325.00	358.00	375.00	147.00	336.00	369.00	379.00	385.00
Hf	8.44	8.69	8.86	4.05	8.25	9.27	9.26	9.02
Ga	23.00	24.70	24.50	16.00	24.00	23.80	24.50	24.60
Ta	1.12	1.13	1.35	1.00	1.09	1.21	1.21	1.14
V	12.00	7.02	6.62	28.40	5.12	51.80	24.40	35.50
Co	2.11	1.09	1.25	3.26	2.38	1.84	1.29	0.91
Ni	3.33	1.97	2.87	2.46	3.02	1.13	0.98	1.26
∑REE	251.16	262.49	267.08	168.47	253.92	236.10	267.00	273.96
LREE	222.90	237.13	239.57	158.30	226.22	21110.00	240.34	244.68
HREE	28.27	25.36	27.52	10.16	27.69	25.00	26.65	29.29
LREE/ HREE	7.89	9.35	8.71	15.57	8.17	8.45	9.02	8.35
La/Yb	10.19	12.54	9.22	19.34	9.51	11.46	10.87	9.08
δEu	0.92	1.02	1.00	1.06	0.97	1.19	1.07	0.97
δCe	0.91	0.94	0.98	0.99	0.94	0.99	0.99	1.02

新窗口打开| 下载CSV

3.2 分析方法

标准的重矿物分离方法挑出U-Pb同位素测年锆石,由河北省区域地质矿产调查研究所实验室加工完成。按照常规粉碎淘洗,经磁选和重液分离,然后在双目镜下人工挑选出纯度在99%以上的锆石。锆石制靶、反射光、阴极发光图像分析及LA-ICP-MS测年由北京锆年领航科技有限公司完成。仪器详细参数及操作方法参考文献[33];数据处理应用Iolite程序^[34],锆石91500作为校正标样,GJ-1作为监测标样,每隔10~12个样品点分析2个91500标样及一个GJ-1标样。通常采集20 s的气体空白,35~40 s的信号区间进行数据处理,按指数方程进行深度分馏校正^[34],年龄计算及谐和图的绘制采用Isoplot3.0程序^[35]。

岩石地球化学分析均由河北省区域地质矿产调查研究所实验室完成,样品的加工过程均在无污染设备中进行。主量元素采用碱溶法制备样品,并使用Axios^maxX射线荧光光谱仪完成分析测试,烧失量、H₂O⁺和H₂O^-采用P1245电子分析天平完成测试,分析误差优于5%。微量元素和稀土元素采用酸溶法制备样品,使用电感耦合等离子体质谱仪(ICP-MS)(XSerise2)完成测试,相对误差不大于5%,测试方法见高剑峰等^[36]。

4 分析结果

4.1 锆石U-Pb定年

本次粗面岩挑选出的锆石形态多呈透明—半透明短柱状或长柱状,自形程度较好,粒径较小,多为10~100 μm,长宽比主要介于1.2∶1~2∶1,阴极发光图像上具清晰的振荡环带(图3)。锆石的Th、U含量变化较大(表1、2),Th含量为(30.1~2 168.0)×10^-6,U含量为(52.8~1 695.0)×10^-6。w(Th)/w(U)比值介于0.54~1.28,均值为0.89,均大于0.4,结合锆石CL图像特征来看,髫髻山组粗面岩样品中的锆石为岩浆成因锆石^[37]。

图3

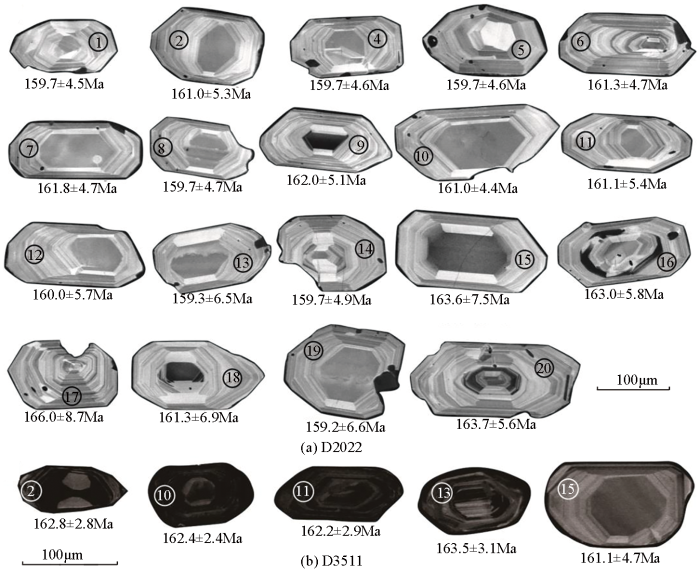

图3 宣化盆地髫髻山组粗面岩锆石阴极发光图像

Fig.3 Zircon cathodoluminescence images of trachytes in the Tiaojishan Formation, Xuanhua Basin

D2022粗面岩测定锆石20颗,19颗锆石具谐和年龄,w(²⁰⁶Pb)/w(²³⁸U)年龄变化范围为159~166 Ma,加权平均值为161.1±1.2 Ma(n=19,MSWD=0.51);D3511粗面岩中有较多的捕获锆石,测定锆石18颗,其中5颗锆石具谐和年龄,w(²⁰⁶Pb)/w(²³⁸U)加权平均值为162.5±1.3 Ma(n=5,MSWD=0.22)。以上两个年龄均表明岩石形成于中侏罗世晚期—晚侏罗世早期(图3、4)。

图4

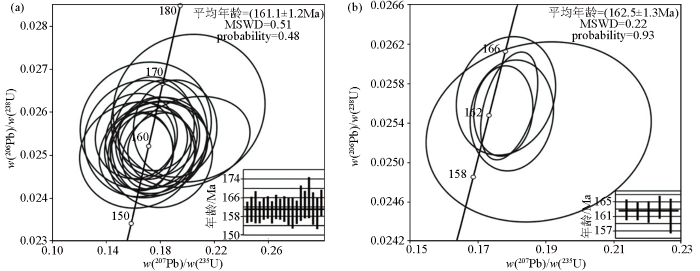

图4 宣化盆地髫髻山组粗面岩U-Pb年龄谐和图与加权平均年龄

Fig.4 Consonance map and weighted average age of U-Pb ages of trachytes in the Tiaojishan Formation, Xuanhua Basin

a—D2022;b—D3511

4.2 全岩地球化学

粗面岩的主量元素分析结果见表3。粗面岩样品的SiO₂含量为61.19%~68.96%,平均64.20%;Al₂O₃含量介于13.76%~15.46%,平均14.75%;w(K₂O)/w(Na₂O)比值为1.26~1.79,平均1.42;K₂O+Na₂O含量较高,为7.80%~10.28%,CaO含量介于0.90%~2.35%,平均1.50%;TiO₂含量介于0.34%~1.04%;MgO含量介于0.39%~1.34%,平均0.62%。据邓晋福等^[38]关于TAS图解的相关建议投图,除D2022点落入粗面岩与英安岩交界附近外,其余均落入粗面岩区域内(图5a)。在w(K₂O)—w(SiO₂)图解中,除D2022点落入高钾钙碱性系列外,其余均落入钾玄岩区域(图5b)。

图5

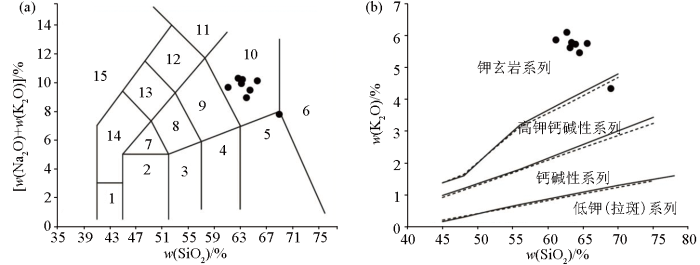

图5 宣化盆地髫髻山组粗面岩TAS图解(a)^[39]和w(K₂O)-w(SiO₂)图解(b)^[40-41]

1—苦橄玄武岩;2—玄武岩;3—玄武安山岩;4—安山岩;5—英安岩;6—流纹岩;7—粗面玄武岩;8—玄武质粗面安山岩;9—粗面安山岩;10—粗面岩、粗面英安岩;11—响岩;12—碱玄质响岩;13—响岩质碱玄岩;14—碱玄岩、碧玄岩;15—副长石岩

Fig.5 TAS diagram (a) ^[39] and w(K₂O)-w(SiO₂) diagram (b)^[40-41]of trachytes in the Tiaojishan Formation, Xuanhua Basin

1—picrite basalt;2—basalt;3—basaltic andesite;4—andesite;5—dacite;6—rhyolite; 7—trachybasalt;8—basaltic trachyandesite;9—trachyandesite;10—trachyte,trachyte dacite; 11—phonolite;12—alkalinite phonolite;13—phonolitic alkali basalt;14—alkali basalt, basalt; 15—subfeldspar rock

粗面岩的稀土与微量元素分析结果见表3。其中,稀土元素总量∑REE集中在(168.47~273.96)×10^-6,平均247.52×10^-6,在球粒陨石标准化稀土元素配分模式图中呈右倾配分模式(图6a),w(LREE)/w(HREE)=7.89~15.67,平均9.44;[w(La)/w(Yb)]_N=9.08~19.34,平均11.52。总体显示岩石具轻稀土富集、重稀土亏损的分馏特征,未出现明显Eu异常或具有轻微Eu的正异常(δEu=0.92~1.19,平均1.03),这可能与岩浆中斜长石结晶分异较弱有关。在原始地幔标准化微量元素蛛网图中,粗面岩表现出相对富集Rb、K、Th、Ce、Zr、Hf等元素,相对亏损Ba、Nb、Sr、P、Ti等元素(图6b);w(Sr)/w(Y)比值除D2022外,均较低(0.85~2.34,平均1.25),w(Zr)/w(Hf)比值介于36.35~40.97,平均40.32。

图6

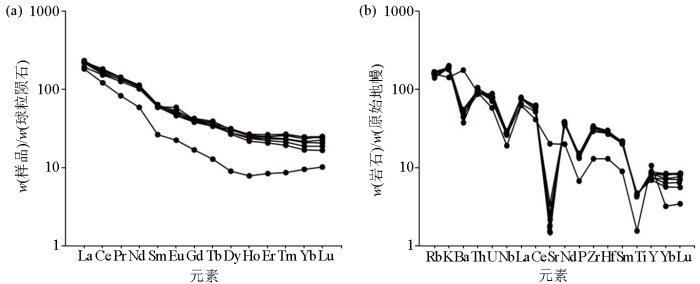

图6 宣化盆地髫髻山组粗面岩球粒陨石标准化稀土元素配分图(a)和原始地幔标准化微量元素蛛网图(b)(球粒陨石标准化值据Boynton^[42],原始地幔标准化值据Sun and McDonough^[43])

Fig.6 Chondrite-normalized rare earth element distribution map (a) and spider diagram of primitive mantle normalized trace elements (b) of trachytes in the Tiaojishan Formation, Xuanhua Basin(standardized values for chondrites according to Bounton^[42],primitive mantle normalized values according to Sun and McDonough^[43])

5 讨论

5.1 成岩时代

在冀北地区,不同学者对髫髻山组火山岩开展了多次测年工作。如Davis等^[15]在承德及北京十三陵地区通过Ar-Ar定年,获得髫髻山组下部年龄为160.7±0.8 Ma、161.1±1.9 Ma;Cope^[44]在承德地区通过Ar-Ar定年,获得髫髻山组下部及顶部年龄为159.7±1.3 Ma、152.6±0.3 Ma;赵越等^[14]在北京西山地区获得髫髻山组底部锆石U-Pb SHRIMP年龄为156.6±3.1 Ma;张宏等^[17]在滦平地区髫髻山组顶部获得LA-ICP-MS锆石U-Pb年龄为162.8±3.2 Ma;于海飞等^[23]在北京十三陵地区获得髫髻山组底部LA-ICP-MS锆石U-Pb年龄为157.2±1.2 Ma。

本文通过LA-ICP-MS锆石U-Pb定年方法,获得冀西北宣化盆地髫髻山组中上部的粗面岩成岩年龄为161.1±1.2 Ma和162.5±1.3 Ma。国际地层表(Gradstein等^[45])将早中侏罗世时代界定为174.1±1.0 Ma,中晚侏罗世时代为163.5±1.0 Ma,这与众多学者获得的髫髻山组年龄基本一致,髫髻山组时代归属中侏罗世晚期到晚侏罗世早期较为合适。

5.2 岩浆源区性质及成因

许多学者^{[19,46⇓-48]}认为燕山造山带髫髻山组岩浆起源于加厚地壳条件下基性下地壳的部分熔融;而王蕊等^[22]则认为京西盆地髫髻山组为壳幔岩浆混合模式形成。李伍平等^[49]又指出燕山造山带中—晚侏罗世髫髻山期(蓝旗期)火山岩具有埃达克岩或太古宙TTG的地球化学特征,属于埃达克质火山岩,并认为这些火山岩的形成与幔源岩浆底侵作用引起下地壳的玄武质岩石的部分熔融有关。

本次工作所采集的样品中,烧失量均集中在0.89%~2%,显示蚀变程度较低(烧失量<3%),同时在镜下观察发现岩石样品也较新鲜,在原始地幔标准化的微量元素蛛网图中,Rb、Ba和K含量波动较小,同样反映出后期蚀变对岩石影响较弱,因此本文认为可以用该套火山岩的地球化学信息表征原始岩浆特征。

宣化盆地髫髻山组粗面岩样品具高硅、高碱,贫Ca、Mg,相对富铝特征;岩石中Th含量(7.45~9.05)×10^-6,平均8.18×10^-6,高于中地壳(6.5×10^-6)及下地壳(0.42×10^-6)^[50],且富集LREE,显示出明显的地壳重熔特征;在Harker图解中(图7),主要氧化物Al₂O₃、Fe₂O₃、K₂O、MnO、Na₂O和TiO₂与SiO₂呈负相关性,指示长石类矿物、铁镁矿物(如角闪石和黑云母)和含钛(如钛铁矿、钛矿和金红石)矿物的分离结晶,表明该火山岩是连续演化的产物;据路凤香等^[51],由陆壳沉积物熔融形成的花岗岩w(K₂O)/w(Na₂O)>1,而由幔源岩浆分异形成的花岗岩w(K₂O)/w(Na₂O)<1,研究区w(K₂O)/w(Na₂O)为1.26~1.79,平均1.42,为壳源熔融形成特征;据Taylor等^[52]研究,幔源岩浆w(Rb)/w(Sr)比通常小于0.05,幔壳混合源介于0.05~0.5,壳源岩浆大于0.5,本区粗面岩样品w(Rb)/w(Sr)平均值为2.18,也显示出明显的壳源特征;在A/FM—C/FM图中,区内粗面岩样品成分落入变质杂砂岩部分熔融区和变质泥岩部分熔融区附近(图8a),进一步表明其为地壳部分熔融而成。此外,研究区粗面岩具低Sr(平均值为93.41×10^-6)、高Yb(平均值为3.40×10^-6)的特征,与俯冲洋壳部分熔融形成的高Sr(>400×10^-6)、低Yb(<1.9×1 ${0^{-}}^{6}$ )的埃达克岩特征明显不同,在Sr/Y—Y图解中(图8b),样品大部分落在正常岛弧区域内。上述岩石地球化学特征说明形成宣化盆地粗面质火山岩的岩浆源区为大陆地壳物质熔融的产物。

图7

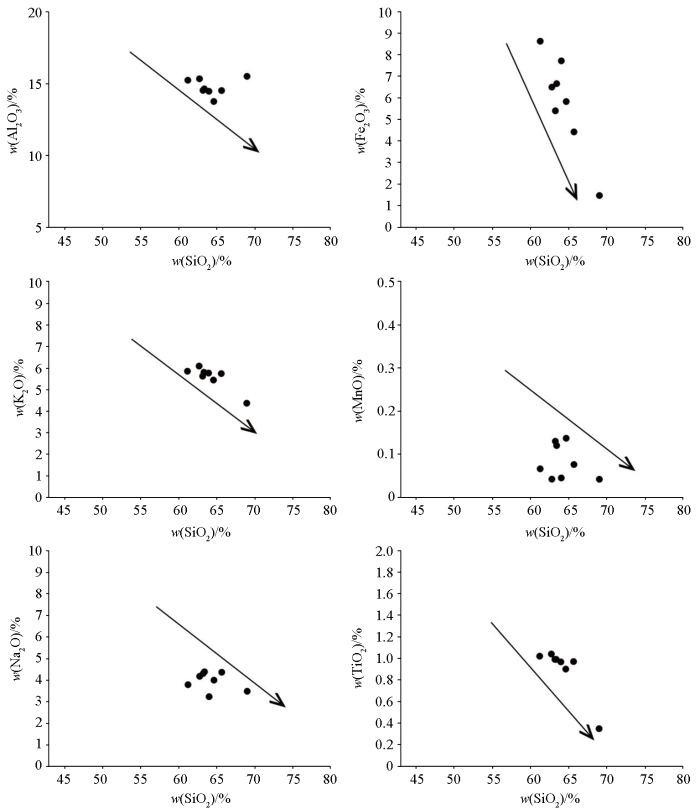

图7 宣化盆地髫髻山组粗面岩主量元素Harker图解

Fig.7 Harker diagram of major elements of trachytes in the Tiaojishan Formation, Xuanhua Basin

图8

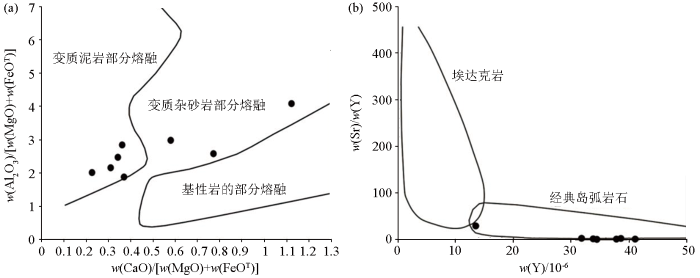

图8 宣化盆地髫髻山组粗面岩的A/FM—C/FM图解(a)^[53]和Sr/Y—Y图解(b)^[54]

Fig.8 A/FM—C/FM diagram (a)^[53] and Sr/Y—Y diagram (b)^[54] of trachytes in the Tiaojishan Formation,Xuanhua Basin

5.3 构造环境

据董树文等^[12],华北克拉通自古生代后一直处于多板块汇聚的大地构造环境,多次期的板块俯冲、弧—陆碰撞、陆—陆碰撞等造山作用在其周缘广泛发育^[1⇓⇓-4]。冀西北宣化盆地位于华北克拉通北缘燕山构造带,其在中生代—早新生代期间构造和岩浆活动频繁而剧烈,形成现今复杂的构造样式。目前众多学者皆认为冀北燕山构造带在早白垩世(约135 Ma)之后整体处于伸展构造环境^{[30,43,55-56]},但对于早侏罗晚期—早白垩世(175~135 Ma)期间该区构造环境还有很多分歧,大部分地质工作者认为燕山构造带在该时期处于挤压构造环境,冀北地区的沉积盆地的发育和演化都受到区域挤压构造控制^{[4,25,28,43,57⇓⇓-60]};而另一部学者则认为燕山构造带西段土城子时期发育的赤城盆地和宣化盆地形成于伸展构造环境^[61-62],渠洪杰等^[63]通过对燕山构造带中段承德盆地中上侏罗—下白垩统土城子组沉积地层进行沉积相分析、古流和物源分析,同样认为该盆地属于伸展构造环境下。

前已述及,冀西北宣化盆地粗面质火山岩的岩浆源区主要是大陆地壳物质。在Pearce等^[64]提出的构造环境判别图解中,粗面岩样品均落在火山弧花岗岩(VAG)区域内(图9a、b),在R1—R2判别图解上落入晚造山期花岗岩与非造山区A型花岗岩区界线附近(图9c);在Rb/30—Hf—3Ta图解中落入火山弧花岗岩区域内(图9d)。上述图解进一步说明髫髻山组火山岩形成于挤压构造背景下的活动大陆边缘火山弧环境。

图9

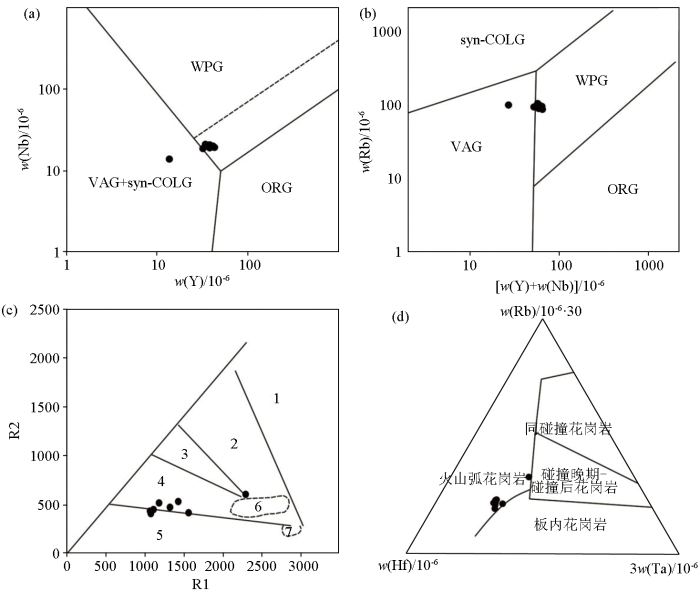

图9 宣化盆地髫髻山组粗面岩构造判别^[64⇓-66]

WPG—板内花岗岩;VAG—火山弧花岗岩;syn-COLG—同碰撞花岗岩;ORG—大洋中脊斜长花岗岩。1—地幔斜长花岗岩;2—破坏性活动板块边缘(板块碰撞前)花岗岩;3—板块碰撞后隆起期花岗岩;4—晚造山期花岗岩;5—非造山区A型花岗岩;6—同碰撞S型花岗岩;7—造山期后A型花岗岩

Fig.9 Discrimination map of trachytes in the Tiaojishan Formation, Xuanhua Basin^[64⇓-66]

WPG—intraplate granite; VAG—volcanic arc granite; syn-COLG—syncolliding granite; ORG—mid-ocean ridge plagiogranite;1—mantle plagioclase granite; 2 —destructive active plate margin (pre-plate collision) granite; 3—post-plate collision uplift granite; 4—late orogenic granite; 5—A-type granite in non-orogenic mountains; 6—syncollision S-type granite; 7—post-orogenic A-type granite

另外,发育于燕山构造带中段的逆冲断层(丰宁—隆化断裂、冷口断裂、大庙—娘娘庙断裂以及六道河断裂等)在九龙山组沉积期间均表现出向南逆冲的特征^[29,57]。赵丽君^[67]将燕山构造带东段蓟县—宽城—凌源一带NE向逆冲断层的变形时间约束为160 Ma左右。同样,Davis等^[15]在燕山构造带东段的辽西地区报道了喀左逆冲断层在173 Ma时期的逆冲活动。

综上,冀西北宣化盆地髫髻山组粗面岩形成于挤压构造环境,因此在中侏罗晚期至晚侏罗世早期燕山造山带应处于挤压构造背景较为合理。

6 结论

1)获得冀西北宣化盆地髫髻山组中上部粗面岩成岩年龄为161.1±1.2 Ma和162.5±1.3 Ma,与众多学者获得的髫髻山组年龄基本一致,髫髻山组时代属中侏罗世晚期—晚侏罗世早期较为合适。

2)冀西北宣化盆地髫髻山组中上部发育的粗面岩具典型的大陆地壳物质熔融成因的地球化学特征,而非前人认为的壳幔岩浆混合模式形成。

3)髫髻山组粗面岩具有挤压性质大陆边缘弧火山岩特征,认为在中侏罗晚期至晚侏罗世早期燕山造山带应处于挤压构造背景。

致谢

本文是以“河北省沙岭子、宣化县、深井镇、涿鹿县1∶5万区域地质调查”项目为依托,文中所用的原始数据是项目组成员在极为恶劣的工作生活条件下取得的,在此对项目组人员表示感谢,并衷心地感谢审稿人对本文提出的宝贵意见和建议。
