东方1-1构造底辟模糊区OBN资料关键处理技术及应用

张敏,1, 邓盾2, 李三福1, 史文英1, 张兴岩1, 支玲1

1.中海油田服务股份有限公司 物探事业部物探研究院,广东 湛江 524075

2.中海石油(中国)有限公司 海南分公司,海南 海口 570100

Critical processing techniques for ocean bottom node data of the diapir fuzzy zone of the Dongfang 1-1 structure and their application

ZHANG Min,1, DENG Dun2, LI San-Fu1, SHI Wen-Ying1, ZHANG Xing-Yan1, ZHI Ling1

1. Geophysical Research Institute,Geophysical Division,COSL,Zhanjiang 524057,China

2. Hainan Branch of CNOOC Ltd.,Haikou 570100,China

责任编辑: 叶佩

收稿日期: 2023-03-3   修回日期: 2023-09-8

基金资助: 中国海洋石油集团有限公司科技项目(CCL2020HNF0043B01)

Received: 2023-03-3   Revised: 2023-09-8

作者简介 About authors

张敏(1992-),男,汉族,工程师,主要从事海洋地震资料处理工作。Email:598518663@qq.com

摘要

东方1-1构造位于南海北部大陆架莺歌海盆地中央泥底辟构造带的北部。该区发现的东方1-1气田是莺歌海盆地发现的第一个整装浅层大气田。该区油气储量资源丰富,然而底辟模糊区成像一直是制约该区油气勘探的主要因素。原有的拖缆地震资料经过多轮次、多公司的重处理,依旧无法有效解决底辟模糊区成像问题。因此在该区进行二次三维OBN地震资料采集,针对该区地质条件以及OBN资料特点,本文提出OBN预处理、多分量联合横波噪声压制、小波域双检合并以及全波形反演(full waveform inversion,FWI)、高精度速度反演等多项关键处理技术,对改善浅层断裂结构及中深层底辟模糊区成像卓有成效,为后续目标评价工作提供可靠的基础资料。

关键词： 东方1-1构造; 底辟模糊区; OBN地震资料; 双检合并; FWI高精度速度建模

Abstract

The Dongfang 1-1 structure is situated in the northern part of the central mud diapir tectonic belt of the Yinggehai Basin on the northern continental shelf of the South China Sea.The Dongfang 1-1 gas field is the first uncompartmentalized shallow gas field discovered in the Yinggehai Basin.Despite abundant oil and gas reserves in this region, the imaging of the diapir fuzzy zone has been a critical factor restricting oil and gas exploration in this region.The original streamer-based seismic data,through multiple rounds of multi-company reprocessing,still failed to effectively image the diapir fuzzy zone.Therefore,the second acquisition of three-dimensional ocean bottom node(OBN) seismic data was conducted in this region.According to the geological conditions and the characteristics of OBN data in this region,this study proposed several critical processing techniques,including OBN preprocessing,multi-component joint shear-wave noise suppression,wavelet-domain dual-sensor summation,and full-waveform-inversion(FWI) high-precision velocity modeling.These techniques effectively improved the imaging of shallow fault structures and middle and deep diapir fuzzy zones,thus providing reliable fundamental data for the subsequent target evaluation.

Keywords： Dongfang 1-1 structure; diapir fuzzy zone; OBN seismic data; dual-sensor summation; FWI high-precision velocity modeling

PDF (13508KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

张敏, 邓盾, 李三福, 史文英, 张兴岩, 支玲. 东方1-1构造底辟模糊区OBN资料关键处理技术及应用[J]. 物探与化探, 2023, 47(6): 1456-1466 doi:10.11720/wtyht.2023.0006

ZHANG Min, DENG Dun, LI San-Fu, SHI Wen-Ying, ZHANG Xing-Yan, ZHI Ling. Critical processing techniques for ocean bottom node data of the diapir fuzzy zone of the Dongfang 1-1 structure and their application[J]. Geophysical and Geochemical Exploration, 2023, 47(6): 1456-1466 doi:10.11720/wtyht.2023.0006

0 引言

东方1-1构造位于莺歌海盆地的中北部,是由深部泥岩在高温高压下塑性流动上拱, 使上覆地层局部隆起变形而形成的大型背斜构造[1]。1991年在该区发现DF1-1大型整装气田,因独特的天然气成藏地质条件而备受瞩目,共钻探井和开发井百余口[2]。该气田从上往下可分为4个气组:Ⅰ、Ⅱ上、Ⅱ下、Ⅲ上气组,井间天然气组分(烃气、CO2 和N2)差异很大且储层横向非均质性强[3⇓⇓-6]。该区块早已实现三维地震资料的全覆盖,早期采集的地震资料受当时采集技术的局限,即使经过多轮次、多公司重处理仍然存在目的层段砂体接触关系难以确定、底辟模糊区成像差等问题,难以满足勘探需要,二次三维地震勘探迫在眉睫。近年来海上地震资料采集越来越重视“两宽一高”采集,勘探实例证实,“两宽一高”地震资料可以有效改善地下深层复杂构造区的地震波场照明度,在复杂地质条件下的深部勘探和岩性、裂缝油气藏勘探领域应用前景广阔。海底电缆(ocean bottom cable,OBC)及海底节点(ocean bottom nodes,OBN)是实现海洋“两宽一高”采集的主要方式,OBN相对于OBC采集其最大的优点在于施工灵活。由于该区存在多个油气生产平台,为了很好躲避障碍,二次三维地震勘探采用OBN采集方式。为最大程度上改善中深层底辟模糊区照明,二次三维地震资料采集方向与底辟模糊区断裂走向垂直,也垂直于原有三维地震资料采集方向。

OBN资料由于其采集方式及采集仪器差异,导致其处理手段与常规拖缆资料大不相同。随着OBN勘探的大力推广,国内外在OBN资料处理上都有很大进步[7]。 Podriguez-Suarez C等[8]和Paffeniiolz等[9]对横波噪声来源进行了大量的数值模拟研究,周家雄等[10]、史文英等[11]和范宝仓等[12]研究了曲波域和小波域的横波噪声压制技术。Yang等[13]、Hugonnet等[14]、Richard等[15]、朱金强等[16]和周滨等[17]利用不同算法提高水陆检匹配算子精度,获得较好的双检合并效果。苗永康[18]、国运东[19]、王庆等[20]、周斯琛等[21]和李黎等[22]对FWI速度建模技术进行研究并分析实际数据应用效果。

文中针对东方1-1构造地质条件以及OBN地震资料品质特征,采用OBN预处理、多分量联合横波噪声压制、小波域双检合并以及FWI高精度速度反演等多项关键处理技术,消除了采集带来的同相轴错动,大幅提升OBN资料信噪比、分辨率以及速度建模精度,有效恢复真实构造形态,解决了底辟模糊区成像难题,为该区地质目标评价提供高品质的地震资料。

1 OBN资料重难点分析

东方1-1构造OBN资料采用四分量检波器采集。其中P分量为压力检波器,该检波器与拖缆检波器是一致的;z分量采用速度检波器;x、y分量是两个相互正交的水平检波器,接收横波信号用于转换波处理。为实现高密度、宽方位地震勘探,采用了正交观测系统,在海底布设8条接收缆后,通过一艘震源船激发了8条炮线,通过滚动搬家获得具有“少道多炮”特征的典型海底采集数据。详细观测参数见表1。

表1   东方1-1构造二次三维OBN采集参数

Table 1  Secondary 3D OBN acquisition parameters of Dongfang 1-1 structure

震源参数参数值接收参数参数值属性参数参数值
震源个数2接收点距/m50采集方向东西
炮间距/m50接收线距/m200覆盖次数/次800
炮点深度/m7节点深度/m60~75采集模式Swath
炮线距/m50电缆长度/m16000
震源容量/cuin4090单排列道数/道8×322

新窗口打开| 下载CSV


从采集参数表中可以看出,本次采集主要有大震源、长排列、高覆盖以及富低频等特点,在中深层地层穿透以及波场照明方面都有较大的优势,对恢复真实构造形态、刻画砂体接触关系以及改善底辟模糊区成像非常有利。

在OBN资料采集过程中由于受到海流、潮汐等因素的影响,检波器可能会随着时间而逐渐偏离设计位置[23-24],这种偏差有时非常严重,对采集资料影响很大。图1a为放缆前后声学定位节点位置漂移统计,大部分节点位置移动量x方向为±2 m内,y方向±4 m内。在采集物探船上一般会进行二次定位,消除这种误差。通过图1b直达波动校正质控来看,在进行野外二次定位后,直达波依旧不能校平,因此在室内处理时会对其进行剩余二次定位。

图1

新窗口打开| 下载原图ZIP| 生成PPT

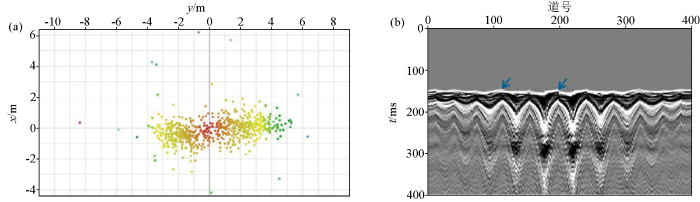

图1   节点二次定位质控

a—放缆前后节点定位位置差统计;b—直达波线性校正后

Fig.1   The Node secondary positioning quality control

a—statistical of node positioning position difference before and after cable laying;b—after linear correction of direct wave


OBN资料除了常见的面波、直达波、外源噪声以及线性噪声外,还存在一种特殊的横波噪声。这种噪声是由于海底情况复杂以及检波器耦合较差,检波器与海底存在一定的夹角,使得z分量接收到大量转换波横波信号。图2a~d给出z分量共炮点、共检波点以及十字排列域道集,在共炮点道集上横波噪声呈现强随机信号特征;在共检波点道集上呈低速相干双曲线同相轴特征;而在十字排列域道集上呈三维锥形同相轴特征。常规方法大都采用F-K滤波压制,以及利用τ-p变换或小波变换进行噪声识别。这些常规的方法都是利用横波噪声在共检波点道集上的相干性,通过频率、速度以及曲率等特征的差异进行压制。通过图2e~h可以看出,常规的方法压制后在近道会有很强的噪声残留,甚至会损伤有效信号,因此横波噪声压制是OBN资料中重难点。

图2

新窗口打开| 下载原图ZIP| 生成PPT

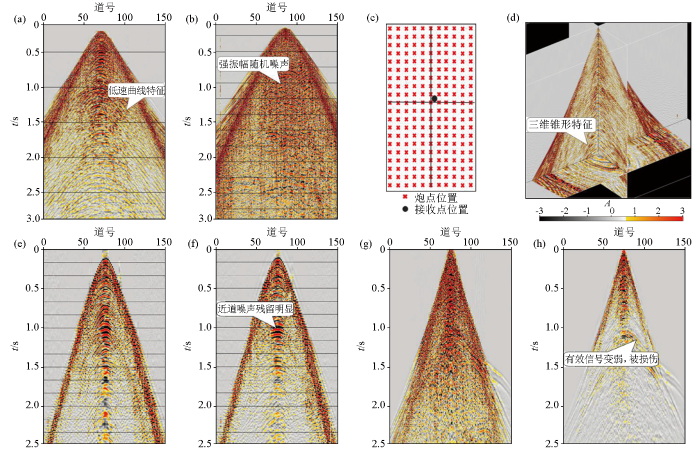

图2   横波噪声特点分析及常规压制方法效果分析

a—z分量共检波点道集;b—z分量共炮点道集;c—十字排列示意;d—十字排列共检波点道集;e—横波噪声压制前共检波点道集;f—横波噪声压制后共检波点道集;g—横波噪声压制前共炮点道集;h—横波噪声压制后共炮点道集

Fig.2   Analysis of shear wave noise characteristics and effect of conventional suppression method

a—z component common receiver gathers;b—z component common shot gathers;c—the cross-spread arrangement schematic diagram;d—the cross-spread receiver gather;e—common receiver gathers before shear wave noise suppression;f—common receiver gathers after shear wave noise suppression;g—common shot gathers before shear wave noise suppression;h—common shot gathers after shear wave noise suppression


除此之外,海底节点采集时是将节点铺设在几十米到上百米的海底,比常规拖缆沉放深很多。这种采集的优缺点都很明显,其优点在于更加容易采集到丰富的低频信号,获得更强的地层穿透能力,有利于特殊地质体刻画;其缺点在于检波器沉放越低,检波点鬼波陷波频率也越低,这对提高数据分辨率带来了挑战。该工区水深大概在70 m左右,最低的电缆鬼波陷波频率为11 Hz,严重制约地震资料的有效频宽,不利于砂体接触关系的刻画。因此做好双检合并,拓宽数据频带也是OBN的处理难点。

速度建模一直是地震资料处理的重中之重。该区速度结构复杂,存在多套低速异常区域,超浅层小尺度低速异常、中层的大气田低速异常以及眉山组高温高压带来的速度反转都给该区速度反演带来了极大的难度。常规的网格层析难以反演出浅层的小尺度低速异常,这不利于下覆地层构造形态的恢复。其次眉山组的高温高压低速异常区刚好处于模糊区核部,其道集质量较差,利用道集剩余时差进行反演的常规方法在该区域基本失效,这对底辟模糊区的成像是致命的。

通过上述的OBN资料品质分析,总结处理重难点有剩余二次定位、横波噪声压制、电缆鬼波压制以及速度建模4个方面。文中根据该区OBN地震资料特点,采取针对性处理对策,有效解决该区处理重难点,提高地震数据的品质以及速度反演精度,最终获得高质量地震成像剖面。

2 OBN关键处理技术

2.1 OBN预处理技术

通过前面的分析可以看出,OBN资料存在明显的时差,针对这种野外采集带来的时差,通常采用OBN预处理技术(包括潮汐校正以及剩余二次定位)。在野外采集时潮汐变化会引起激发点和接收点的高程变化,进而带来潮汐校正问题。一般采用潮汐表信息或验潮仪数据进行潮汐静校正。除潮汐校正外,OBN资料还存在比较明显的剩余二次定位问题,常见的方法为直达波定位。该方法主要利用节点及其周围的炮点,按照距离列出一系列公式,求取检波点到炮点距离最小和即为检波点二次定位的位置。图3a与图3b为二次定位主要的质控对比,从图中可以看出,预处理前直达波存在明显的不平现象,预处理后直达波不平的问题得到有效解决。从图3c与图3d预处理前后叠加剖面对比可以看出,预处理前由于存在采集原因带来的时差,在叠加剖面上存在垂直断层假象,预处理后这种假象得到很好的消除,有效地增强同相轴连续性。

图3

新窗口打开| 下载原图ZIP| 生成PPT

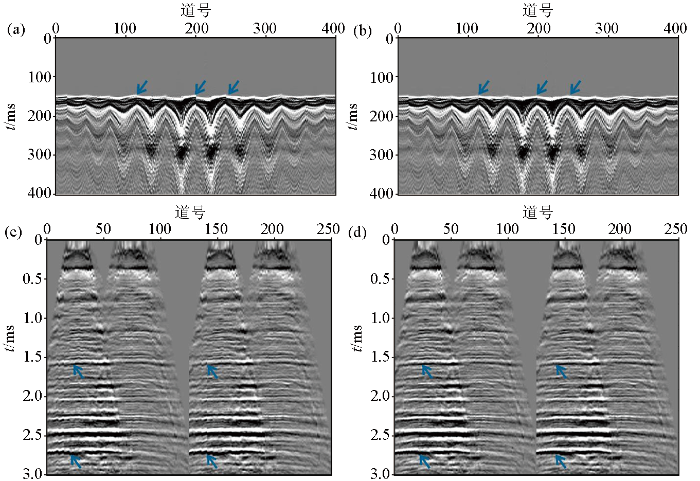

图3   预处理前后效果分析

a—预处理前直达波线性动校正;b—预处理后直达波线性动校正;c—预处理前叠加剖面;d—预处理后叠加剖面

Fig.3   Effect analysis before and after pre-processing

a—linear NMO correction of direct wave before preprocessing;b—linear NMO correction of direct wave after preprocessing;c—stacked section before preprocessing;d—stacked section after preprocessing


2.2 多分量联合横波噪音衰减技术

在四分量检波器采集时,z、x和y三个分量是同步接收到横波信号,由于接收角度不同,导致振幅略有差异,但z分量的横波信号与x、y分量相似性非常高。图4a~d为z分量与x、y分量的左右对比,z分量与x、y分量的横波信号在近、远偏移距都非常相似,本文将z分量与x、y分量进行联合匹配就能得到z分量的横波噪声模型。考虑到横波噪声模型可能存在纵波信号残留,将得到的噪声模型用纵波速度进行动校正,再将校平的纵波信号剔除,这样得到最终的横波噪声模型。从图4e和图4f可以看出,横波噪声模型主要为低频低速的曲线,与z分量的有效信号区分明显,这对噪声分离非常有利。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   横波噪声压制原理及预测出的噪声模型

a—远偏移距z分量与x分量左右对比;b—远偏移距x分量与y分量左右对比;c—近偏移距z分量与x分量左右对比;d—近偏移距z分量与y分量左右对比;e—z分量共检波点道集;f—采用本方法预测出的z分量横波噪声模型

Fig.4   Principle of shear wave noise suppression and predicted noise mode

a—far offset z component and x component left and right contrast diagram;b—far offset z component and y component left and right contrast diagram;c—near offset z component and x component left and right contrast diagram;d—near offset z component and y component left and right contrast diagram;e—z component common reciever gathers;f—the z component shear wave noise model predicted by this method


由于横波噪声在近道与有效信号速度差异小,直接采用匹配减的方法效果不好,甚至会损伤有效信号。通过前面的分析知道,横波噪声在十字排列域呈三维锥形特征,与有效波区分度更大。因此本文考虑在三维道集上利用三维曲波变换进行噪声分离。曲波变换不仅具有小波变换的多分辨率特性和时频局域特性,还克服了小波变换表示边缘、轮廓等高维奇异时存在的局限性[25-26]。横波噪声主要集中在60 Hz以下,并且不同频带其分布强度也不同,通常在进行三维曲波域匹配减时,随着频率增加匹配减压制强度会逐渐降低。

从图5a~d采用不同方法横波噪声压制对比可以看出,常规方法压制后地层连续性依旧较差,存在明显横波噪声残留,采用本方法后横波噪声压制更加干净。从图5e频谱分析也可以看出,本方法压制后P分量与z分量频谱陷波互补特征更加明显,从图5f的信噪比分析也可看出,本方法压制后信噪比提升更加明显。

图5

新窗口打开| 下载原图ZIP| 生成PPT

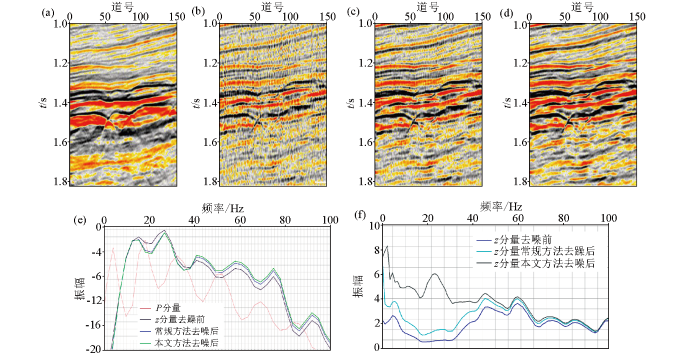

图5   横波压制效果分析

a—P分量叠加剖面;b—z分量横波噪声压制前叠加剖面;c—z分量常规方法横波噪声压制后叠加剖面;d—z分量本文方法横波噪声压制后叠加剖面;e—不同方法去噪前后频谱分析曲线;f—不同方法去噪前后信噪比分析曲线

Fig.5   Analysis of transverse wave suppression effect

a—P component stack section;b—the stack section before z component shear wave noise suppression;c—z component conventional method superposition profile after shear wave noise suppression;d—z component superposition profile after shear wave noise suppression is used in this method;e—spectrum analysis curves before and after denoising with different methods;f—S/N ratio analysis curves before and after denoising by different methods


2.3 小波域双检合并技术

拖缆资料采用算法驱动的方法进行检波点鬼波压制。但由于地下真实波场远比正演模型复杂,而且随着地层深度增加,地震子波变化也越剧烈,通过算法驱动的方法就难以准确地估算出检波点鬼波。因此采用算法驱动的方法难以将检波点鬼波压制干净。海底地震(ocean bottom seismic,OBS)数据则是利用数据驱动的方法进行检波点鬼波压制,这也是目前认为最有效的电缆鬼波压制手段[27]。如图6双检合并基本原理所示,水陆检对上行波和下行波的响应存在差异,通过标定求和即可分离出上下行波,达到压制检波点鬼波的目的。不仅可以很好弥补频谱陷波,拓宽资料频带,还能提高资料信噪比。

图6

新窗口打开| 下载原图ZIP| 生成PPT

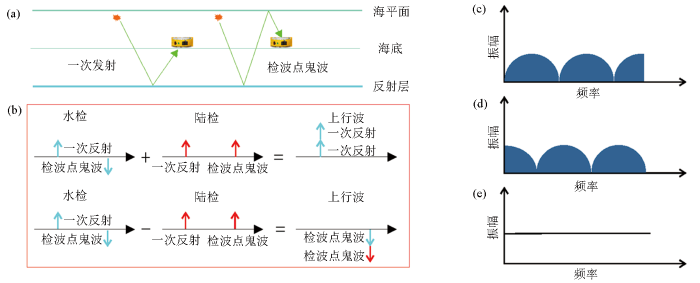

图6   双检合并示意

Fig.6   Schematic diagram of double check merging


在进行合并前需要特别注意水陆检仪器响应差异。该工区水检是压力检波器得到地震压力场,陆检是速度检波器得到速度场。由于检波器设计差异,两种检波器的灵敏度和动态范围等都有所不同,导致其在仪器响应上存在明显差异。

图7a和图7b为水、陆检仪器响应,从波形上看存在明显差异。从图7c~e的相位谱及频谱分析也可以看出两者都存在明显差异。尤其是陆检在低频端出现明显衰减,这种频率差异对匹配是非常不利的。因此需要通过水陆检仪器响应设计匹配算子进行水陆检一致性处理,如图7f为设计出的匹配算子,通过该算子对水陆检进行全局相位及频率匹配。

图7

新窗口打开| 下载原图ZIP| 生成PPT

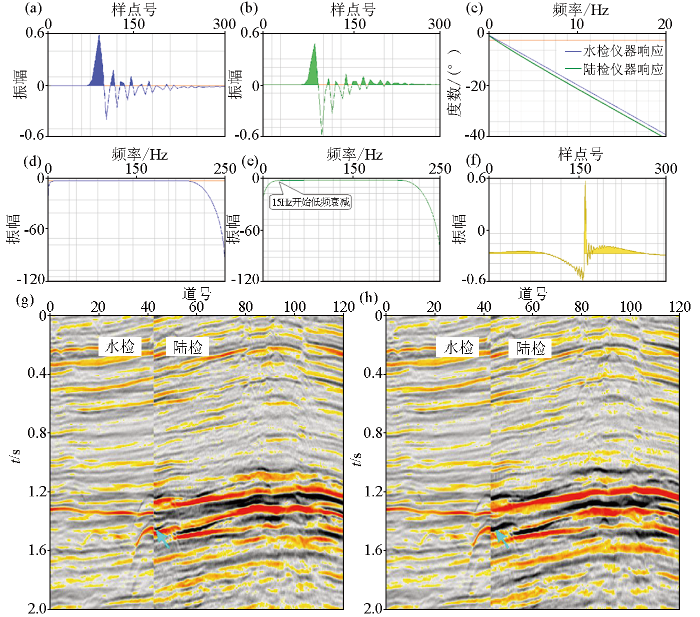

图7   水陆检仪器响应效果分析

a—水检仪器响应;b—陆检仪器响应;c—水、陆检仪器响应相位谱;d—水检仪器响应频谱;e—陆检仪器响应频谱;f—匹配算子;g—仪器响应校正前水陆检左右对比;h—仪器响应校正后水陆检左右对比

Fig.7   Effect analysis of dual-sensor instrument response

a—hydrophone instrument response;b—geophone instrument response;c—the phase spectrum of hydrophone and geophone instrument response;d—the frequency spectrum of hydrophone instrument response;e—the frequency spectrum of geophone instrument response;f—the matching operator;g—the left and right comparison diagram of hydrophone and geophone before instrument response correction;h—the left and right comparison diagram of hydrophone and geophone after instrument response correction


从图7g及图7h图中蓝色箭头指示处可以看出,经过仪器响应校正后,水陆检的检波点鬼波极性相反的对应关系更好,更有利于双检合并。

常规的双检合并方法主要通过叠加道进行匹配,难以求取精确的刻度算子。为提高刻度算子精度,本文提出小波域双检合并技术。小波变换被称为“数学显微镜”,深受工程师重视[28]。相对于传统F-K域,小波域具备很好的局部化分析能力以及非平稳信号分析能力,可以有效地解决因海底耦合、海况以及波场空间传播不同等导致的波场差异。此处详细的处理过程如下:首先通过水陆检交叉鬼波化的方法进行一致性处理;将交叉鬼波化后的数据变换到小波域进行匹配得到标定算子;再应用到经过小波域变换后的陆检数据上;然后再进行反变换,得到标定后的陆检信号;最后在时间域将数据相加相减得到上下行波。由于直达波和折射波比有效性信号振幅强很多,存在能量上的突变,为保证小波变换稳定,在进行该步骤时需要尽可能将直达波、折射波等强能量噪声压制干净。理论上讲,小波域频率划分得越细匹配精度越高。但是频率划分得越多,数据统计效应越差,因此一般在实际数据应用中将数据进行四阶小波变换即可。

图8a为双检合并前水检叠加剖面,从画圈处可以看到由于电缆鬼波的存在,地震剖面上存在多套岩层假象。通过双检合并后该现象得到很好的消除,见图8b,分离后得到的电缆鬼波与有效信号极性相反且存在一定周期差异见图8c。从图8d、图8e及图8f红色箭头指示处可以看出,采用交叉鬼波化方法,检波点鬼波得到一定压制但仍存在明显残余,对比本文方法可以明显看出检波点鬼波压制更干净。从图9水检频谱分析可以看出检波点鬼波陷波频率为11、22、33、44和55 Hz等。

图8

新窗口打开| 下载原图ZIP| 生成PPT

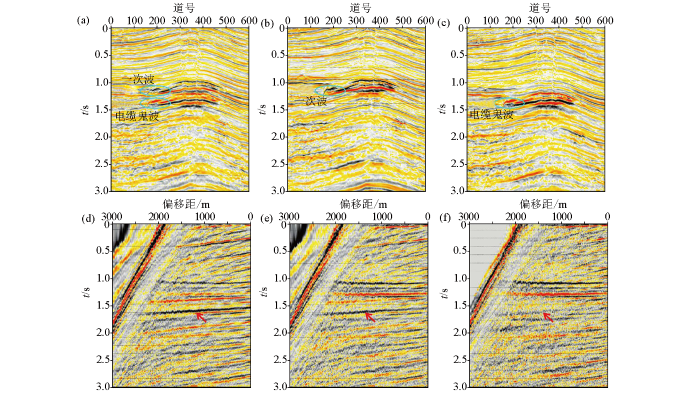

图8   小波域双检合并效果分析

a—双检合并前P分量叠加剖面;b—双检合并后一次波叠加剖面;c—双检合并后检波点鬼波叠加剖面;d—双检合并前P分量cdp道集;e—交叉鬼波化方法一次波cdp道集;f—本文方法一次波cdp道集

Fig.8   Effect analysis of dual-sensor summation in Wavelet Domain

a—P component stacking profile before dual-sensor summaton;b—the primary wave superposition profile after dual-sensor summation;c—the receiver ghost wave stacking profile after dual-sensor summation;d—P component cdp gather before dual-sensor summation;e—the primary wave cdp gathers after cross-ghosting method;f—the primary wave cdp gathers after this method


图9

新窗口打开| 下载原图ZIP| 生成PPT

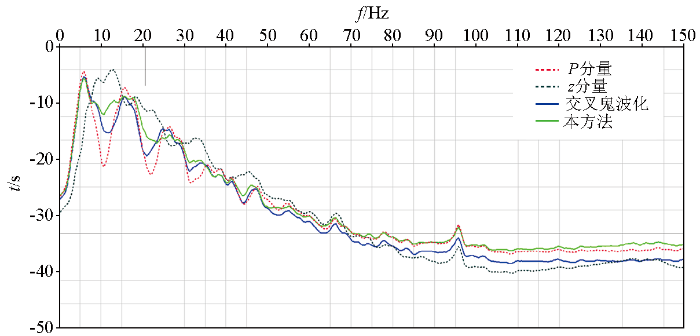

图9   水陆检频谱及不同方法双检合并后频谱

Fig.9   The frequency spectrum of dual-sensor and the frequency spectrum of the different dual-sensor summation


通过与交叉鬼波化方法对比,本文方法尤其在低频端40 Hz以下陷波频率弥补更好,地震数据频带更宽。

2.4 FWI高精度速度建模技术

FWI充分利用地震波场中的运动学和动力学信息估计地球内部介质的弹性参数,是一种高精度速度建模的方法和油藏描述的手段[29]。该区浅层速度复杂,存在多套低速异常区,对速度精度要求较高。本文的建模思路是浅层乐东组以及莺歌海组利用折射波FWI进行高精度速度建模,中深层黄流组和眉山组采用网格层析反演更新速度模型。

为防止FWI在速度反演过程中出现周期跳跃,要求初始速度模型的低频背景尽可能准确。本工区直接采用拖缆资料速度为初始速度模型见图10a。图10b~f为主频4.5~12 Hz数据FWI逐步迭代反演的结果,采用主频4.5 Hz数据进行FWI反演的速度,已经刻画出浅部小尺度的低速异常,相对于初始速度其精度得到大幅提升。随着主频不断增加可以看出,无论是浅层还是中层的大气田低速区分辨率在不断提升。通过FWI反演获得浅层高精度速度模型后,再进行中深层高精度网格层析反演。图10g、h给出初始速度模型及最终速度模型,可以看出乐东组的浅层气低速区以及黄流组异常低速刻画更加清楚,眉山组高温高压的低速反转区精度更高。采用这种组合的速度建模方法,有效解决了该区速度反演难题,获得比较精准的速度模型,为底辟模糊区成像以及真实构造形态的恢复打下较好的数据基础。

图10

新窗口打开| 下载原图ZIP| 生成PPT

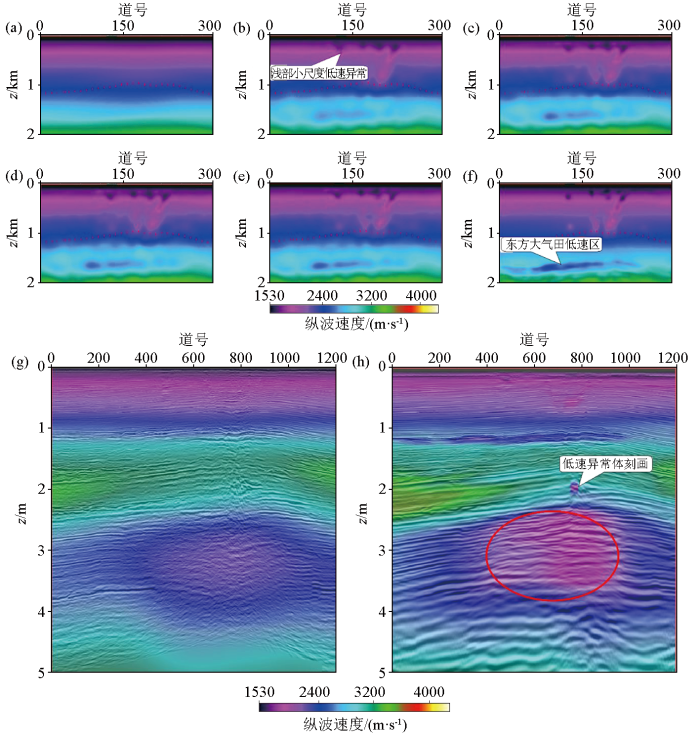

图10   FWI速度反演及高精度网格层析反演效果分析

a—初始速度模型;b—主频4.5 Hz折射波FWI;c—主频6 Hz折射波FWI;d—主频8 Hz折射波FWI;e—主频10 Hz折射波FWI;f—主频12 Hz折射波FWI;g—初始速度模型;h—最终速度模型

Fig.10   Effect analysis of FWI velocity inversion and vertical velocity component and high precision grid tomography inversion

a—initial velocity model;b—the main frequency 4.5 Hz refracted wave FWI;c—the main frequency 6 Hz refracted wave FWI;d—the main frequency 8 Hz refracted wave FWI;e—the main frequency 10 Hz refracted wave FWI;f—the main frequency 12 Hz refracted wave FWI;g—initial velocity model;h—final velocity model


3 实际数据应用效果

东方1-1构造受泥底辟构造带影响,中深层成像模糊区,砂体接触关系不清楚,存在多套低速反转区速度结构十分复杂,地层真实形态难以刻画,影响地质目标评价。针对本次采集的OBN地震资料,采用多项关键处理技术,全面提高偏移前道集质量和深度域速度精度。图11a和图11b为新老资料叠前深度域偏移成像结果,对比中可以看出OBN资料在底辟模糊区成像优势非常明显,地层信噪比及分辨率更高,地层同相轴更加连续,砂体接触关系清晰,大幅度改善底辟模糊区成像。从图12a和图12b新老资料1 300 m方差体切片可以看出,OBN新资料断裂结构非常清晰,而且信噪比较高。前人认为模糊区为泥底辟导致地层破碎,现今通过OBN资料分析认为模糊区为断层控洼模式,底辟模糊区的地质认识发生巨大的变化,对后续油气圈闭研究非常重要。

图11

新窗口打开| 下载原图ZIP| 生成PPT

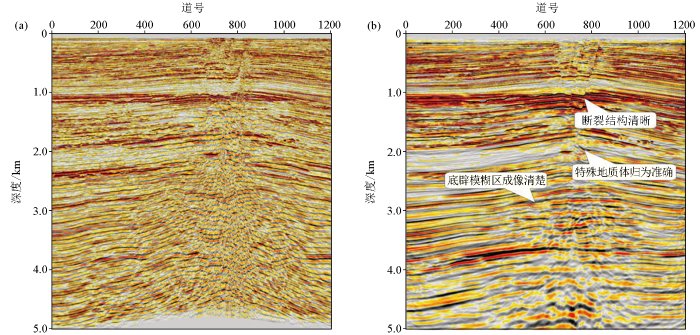

图11   新老资料成像剖面效果分析

a—拖缆老资料叠前深度偏移成像剖面;b—OBN新资料叠前深度偏移成像剖面

Fig.11   The effect analysis of new and old data imaging profile

a—towed cable old data prestack depth migration imaging profile;b—OBN new data prestack depth migration imaging profile


图12

新窗口打开| 下载原图ZIP| 生成PPT

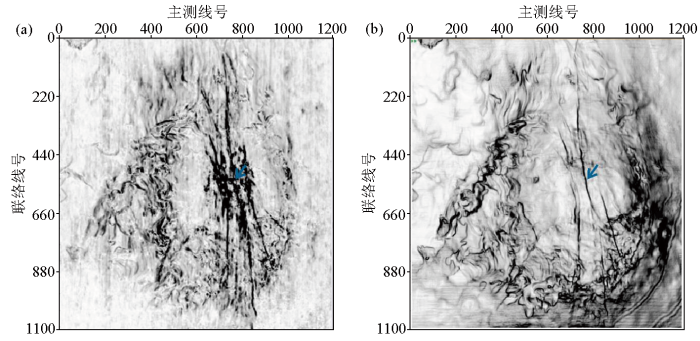

图12   新老资料成像剖面及方差体属性效果分析

a—拖缆老资料1 300 m方差体切片;b—OBN新资料1 300 m方差体切片

Fig.12   The effect analysis of variance body attribute

a—towed cable old data 1 300 m variance volume slice;b—OBN new data 1 300 m variance volume slice


4 结论

OBN地震采集可以有效地增加底辟模糊区照明,获得的OBN资料具有长排列、高覆盖以及富低频等特点,非常有利于底辟模糊区成像。OBN节点采集时海底洋流会使海底节点存在漂移,OBN预处理技术有效解决了该问题带来的垂直断层假象。多分量联合横波噪声压制以及小波域双检合并技术都是将数据变换到不同的域,通过频率、倾角以及空间等信息将数据进行细分,大幅度提高了数据处理精度,获得了较好的处理效果。除此之外,针对该区浅部小尺度的低速异常,以及浅中层的东方大气田低速区,利用OBN资料的长排列信息,通过FWI高精度速度建模技术,有效地提升速度模型的分辨率。最终得到的三维地震成像剖面效果明显优于传统拖缆三维地震剖面,大幅度改善了底辟模糊区地震成像效果,满足油气勘探的需要。该资料的成功应用,对后续莺歌海底辟模糊区攻关具有非常宝贵的借鉴意义。
