物探与化探, 2023, 47(5): 1157-1168 doi: 10.11720/wtyht.2023.0068

地质调查·资源勘查

凤太矿集区航空地球物理异常特征及找矿方向

杨海,, 徐学义1,3, 熊盛青1, 杨雪1, 高卫宏4, 范正国1, 贾志业1

1.中国自然资源航空物探遥感中心,北京 100083

2.中国科学院 地质与地球物理研究所,北京 100029

3.中国地质调查局,北京 100037

4.宝鸡西北有色七一七总队有限公司,陕西 宝鸡 721015

Aerogeophysical anomalies and prospecting direction in the Fengtai ore concentration area

XU Xue-Yi1,3, XIONG Sheng-Qing1, YANG Xue1, GAO Wei-Hong4, FAN Zheng-Guo1, JIA Zhi-Ye1

1. China Aero Geophysical Survey and Remote Sensing Center for Natural Resources, Beijing 100083, China

2. Institute of Geology and Geophysics, Chinese Academy of Sciences, Beijing 100029, China

3. China Geological Survey, Beijing 100037, China

4. No. 717 Geological Party, Northwest Mining and Geological Exploration Bureau for Nonferrous Metals, Baoji 721015, China

收稿日期: 2023-02-15   修回日期: 2023-04-16

基金资助: 国家自然科学基金地质联合基金“青藏高原东北缘多地球物理耦合场深部特征与浅部响应”(U2244220)
中国地质调查局项目“秦岭—大别造山带航空物探遥感调查”(DD20190351)
“重点地区铜多金属矿航空物探遥感调查”(DD20230351)

Received: 2023-02-15   Revised: 2023-04-16

作者简介 About authors

杨海(1987-),男,博士研究生,高级工程师,从事航空物探数据处理及综合解释工作。Email:yanghai@mail.cgs.gov.cn

摘要

凤太矿集区是秦岭造山带中部重要的铅锌矿和金矿产地,发育有铅硐山—东塘子、八方山—二里河、八卦庙、双王等多个大型—超大型矿床,随着矿床开发,储量大幅度下降,地表找矿也转入深部找矿,但矿床赋存的地球物理场背景不清楚,严重制约了矿床成矿规律研究及外围的找矿勘查工作。本文运用最新完成的1∶5万航空物探(磁、放)数据,结合重力数据,开展区域、矿集区、矿床3个尺度的多源地球物理场特征研究,旨在总结不同尺度地球物理异常分布规律,为成矿规律研究和找矿预测提供依据。结果表明,凤太矿集区与西成矿集区具有相似的磁性结构,二者被徽成盆地结晶基底产生的强磁异常带所分隔。重力垂向一阶导数显示凤太、西成矿集区与徽成盆地具有相似的密度结构,推断浅部为一个统一的盆地,2个矿集区之间有较大的找矿空间。凤太矿集区发育大量NW向线性磁异常带,与断裂构造的位置十分吻合,受后期改造明显,被NE向构造错断,重力垂向二阶导数推断深部发育大量中酸性侵入岩株或岩脉。通过航磁垂向一阶导数、0°方向水平导数、小波变换等方法可以有效识别构造边界,矿体大都沿构造带呈NW向分布,对找矿勘探有重要指导作用。

关键词： 凤太矿集区; 航磁异常; 航放异常; 多源地球物理; 找矿方向

Abstract

The Fengtai ore concentration area is an important producing area of plumbum-zinc and gold ores in the middle of the Qinling orogenic belt. It hosts many large to super-large deposits, such as Qiandongshan-Dongtangzi, Bafangshan-Erlihe, Baguamiao, and Shuangwang deposits. With the exploitation proceeding, the reserves of these deposits have decreased significantly, and the ore prospecting in these deposits has shifted from the surface to the deep part. However, the geophysical fields in the deposits are yet to be ascertained, severely restricting research on the metallogenic regularity of the deposits and the ore prospecting and exploration in the peripheral zones. Based on the latest 1∶50,000 aeromagnetic and airborne radioactivity survey data, as well as gravity data, this study investigated the multi-source geophysical fields on the scales of the region, the ore concentration area, and deposits, aiming to summarize the distribution patterns of geophysical anomalies of different scales and provide evidence for research on metallogenic regularity and prospecting prediction. The results show that the Fengtai and the Xicheng ore concentration areas, with similar magnetic structures, are separated by the zone with strong magnetic anomalies caused by the crystalline basement of the Huicheng Basin. The first vertical derivative of gravity reveals that the Fengtai and Xicheng ore concentration areas have density structures similar to the Huicheng Basin. It can be inferred that the shallow part is a unified basin and that a large prospecting space exists between the two ore concentration areas. Many NW-trending linear magnetic anomaly zones occur in the Fengtai ore concentration area. Their locations are highly consistent with those of fault structures, and they were offset by NE-trending structures due to late transformation. The second vertical derivative of gravity reveals that many intermediate-acid intrusive stocks or veins have developed in the deep part of the Fengtai ore concentration area. Structural boundaries can be effectively identified based on the first vertical derivative, X-directional derivative, and wavelet transform of aeromagnetic data. Furthermore, ore bodies are mostly distributed in the NW direction along the tectonic belt. All these will play an important role in guiding ore prospecting and exploration in the Fengtai ore concentration area.

Keywords： Fengtai ore concentration area; aeromagnetic anomaly; airborne radioactivity anomaly; multi-source geophysics; prospecting direction

PDF (14675KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

杨海, 徐学义, 熊盛青, 杨雪, 高卫宏, 范正国, 贾志业. 凤太矿集区航空地球物理异常特征及找矿方向[J]. 物探与化探, 2023, 47(5): 1157-1168 doi:10.11720/wtyht.2023.0068

XU Xue-Yi, XIONG Sheng-Qing, YANG Xue, GAO Wei-Hong, FAN Zheng-Guo, JIA Zhi-Ye. Aerogeophysical anomalies and prospecting direction in the Fengtai ore concentration area[J]. Geophysical and Geochemical Exploration, 2023, 47(5): 1157-1168 doi:10.11720/wtyht.2023.0068

0 引言

凤太矿集区西起凤县,北至平木—靖口,东到黄柏塬—二郎坝,南至江口,是一个东西长约90 km、南北宽约23 km;面积约2 000 km2的菱形区域,矿产地相对集中分布于西部。凤太矿集区位于秦岭成矿带中部,地处秦岭多金属—贵金属成矿带中部,成矿地质条件优越,以往500 m以浅已累计查明铅锌资源量550×104t,金资源量200 t,属中国重要的铅锌金矿产基地之一[1-2]。很多研究学者从成矿地质环境、控矿特征、地球化学特征、矿床成因等方面入手,对铅锌矿成因进行了深入研究,主要争论的矿床成因类型有3种:喷流—沉积型(SEDEX)矿床[3⇓⇓-6]、喷流沉积(SEDEX)—改造(再造)型矿床[7⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓-20],以及构造—岩浆作用控制的后生热液充填矿床[21⇓⇓⇓⇓⇓⇓-28]。成因认识的根本分歧主要在于铅锌矿床是同生的还是后生的。金矿的成因同样存在较大的争议,如喷流—沉积改造型[29⇓⇓⇓-33]、卡林—类卡林型[34-35]还是造山型金矿[36⇓⇓⇓⇓⇓⇓-43]。矿床成因认识不清楚,将会极大的阻碍找矿勘探工作。

为了拓展凤太矿集区的找矿空间,聚焦于覆盖区和深部找矿,开展了一系列物探工作。王备战等[44]运用航磁、广域电磁法、瞬变电磁法、短偏移距瞬变电磁法等对矿床的深部进行了找矿预测,指出矿床深部以及边部的次级背斜找矿潜力较大。范剑等[45]对凤太矿集区西部的地面磁测数据进行了解释,圈定了17个局部异常。随着近20年的铅锌矿业开发及矿山产能的不断增加,铅锌资源消耗迅猛,区内大中型矿山保有储量加速下滑,即将面临资源枯竭的困境。然而,该地区地质构造复杂,植被覆盖厚,地面工作开展难度极大,区域性地球物理资料缺乏,制约了成矿规律研究和深部找矿。2015~2016年,地质调查工作部署在该区开展了大面积1∶5万航空磁、放调查,基本覆盖了西成和凤太矿集区。本文基于最新完成的航空磁、放调查数据,结合地面重力数据,开展了区域、矿集区、矿床3个尺度的地球物理场信息提取,对凤太矿集区的控矿构造及深部结构进行了分析,旨在梳理区域地球物理场背景,为凤太矿集区矿床成矿规律研究和找矿预测提供新的依据。

1 区域地质概况

凤太矿集区位于秦岭造山带中部,与西成矿集区共同构成秦岭造山带铅锌金成矿带的重要组成部分[26,40 -41,46],二者中间被徽成盆地所分隔(图1a)。凤太矿集区北以商丹缝合带与北秦岭叠瓦逆冲推覆构造带接壤,南为南秦岭南部晚古生代隆升带。矿集区北部以湘子河—黄柏塬断裂为界,是商丹缝合带的组成部分,南部以酒奠梁—江口断裂为界,西以凤县—太白—石峡断裂与西成矿集区相隔。矿集区内断裂多呈NWW向展布,局部亦有近EW向及NEE向构造,部分断裂具有同生断裂性质,直接控制了区内矿产的分布[47]。

图1

新窗口打开| 下载原图ZIP| 生成PPT

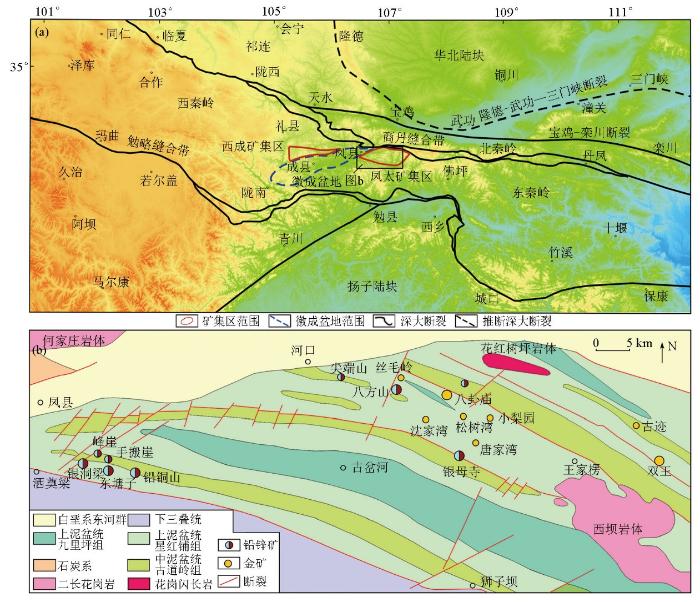

图1   研究区地质概况

a—秦岭造山带构造;b—凤太矿集区地质[26,44]

Fig.1   The geological background of the study area

a—tectonic framework of Qinling orogenic belt; b—geological map of Fengtai ore concentration area [26,44]


矿集区内主要出露中—上泥盆统地层(图1b),为一套低绿片岩相浅变质滨—浅海相碎屑岩—碳酸盐岩建造。中泥盆统古道岭组为深灰色中厚层—块状结晶灰岩、生物碎屑灰岩;上泥盆统星红铺组为炭质千枚岩、钙质千枚岩、铁白云质千枚岩、绿泥石千枚岩、粉砂质千枚岩夹粉砂岩、薄层灰岩;中泥盆统古道岭组灰岩与上泥盆统星红铺千枚岩的过渡层、含碳部位是矿集区铅锌矿床的主要赋矿层位。矿集区内普遍发育印支期岩浆岩,主要有NW向呈岩基产出的西坝岩体,其岩性为花岗闪长岩、石英闪长岩、二长花岗岩,以及NW向呈小岩株产出的花红树坪花岗闪长岩体,这2个岩体展布于矿集区的中部,与区内主构造线方向基本一致。

在秦岭造山带演化的碰撞晚期至后碰撞阶段,凤太矿集区形成了由一系列NWW向复式褶皱、脆韧性剪切带、断裂和节理,以及NNE向和NE向断裂和节理组成的一个大型压扭性走滑双重构造变形系统[21,23]。褶皱构造与NW—NWW向断裂组成一系列褶断带,直接控制了区内矿产的分布,形成了南北2条矿带,即北部的八方山―八卦庙―银母寺铜铅锌金矿带和南部的铅硐山―水柏沟铅锌(铜)矿带[47],如铅硐山次级背斜控制着东塘子—铅硐山铅锌矿床,八方山—二里河大型铅锌矿床、尖端山小型铅锌矿床产于尖端山—八方山次级背斜鞍部及北倒转翼,白杨沟、柳树沟铅锌矿产于白杨沟—柳树沟次级背斜倾伏部位,八卦庙金矿受控于长沟—八卦庙向斜,丝毛岭金矿产于丝毛岭—松树湾向斜北翼[47-48]。

2 数据处理方法

本次研究采用1∶5万实测航空磁、放数据,综合1∶50万汇编重力数据,对凤太矿集区地球物理场特征进行研究。航磁数据主要用于研究构造—岩浆活动引起的磁性差异与成矿的关系。航放数据主要显示地层放射性变化,对控矿地层分布有显示作用。重力数据主要进行了垂向一阶导数和二阶导数处理,压制了区域重力场的影响,突出了浅部地质体的密度变化,由于中酸性岩体的密度相比于地层偏低,通常可以反映中酸性岩体的分布范围。由于凤太矿集区以弱缓磁异常为主,尤其是控矿构造呈NW向线性弱磁异常带,为了获得深浅不同层次的构造信息,主要开展了区域、矿集区、矿床3个尺度的数据处理,区域磁场数据为了衔接不同比例尺的数据,采用500 m×500 m网格间距,矿集区采用100 m×100 m网格间距。矿床尺度仍然采用100 m×100 m网格间距,但由于数据尺度为1∶5万,研究范围越小受测线效应影响越大,故采用去条带滤波和精细调平等方法对数据进行处理,大大提高了构造细节的显示。同时,为了提取控矿构造细节,对磁异常信息进行了垂向一阶导数、0°方向水平导数、小波变换等处理。小波变换采用频率域德比契斯(Daubechies)小波变换算法实现剖面测线位场数据的带通滤波计算,主要提取高频信息,反映浅部构造特征。以上数据处理均采用中国自然资源航空物探遥感中心自主研发的Geoprobe 3.0 完成。

3 区域地球物理场特征

从航磁ΔT化极磁异常来看(图2a),凤太矿集区和西成矿集区都呈现出弱磁场的特征,显示盆地的基底和盖层以无磁性或弱磁性为主,局部构造—岩浆活动形成了局部高磁异常。经垂向一阶导数对构造信息进行增强(图2b),凤太矿集区出现了大量NW向的磁异常带,与区域构造线一致,而西成矿集区在北部呈现近EW向的磁异常带,都显示了构造—岩浆活动引起的磁异常变化特征,并且凤太矿集区受后期构造活动的改造要强于西成矿集区。二者被徽成盆地NE向磁异常带所分隔,该磁异常的形成时代可能早于泥盆纪盆地,推断是扬子陆块西北缘早期的构造—岩浆岩带。通过布格重力垂向一阶导数可以看出(图2c),西成矿集区、凤太矿集区没有出现大规模的重力低异常,与周围出露中酸性岩体呈现的重力低异常明显不同,说明2个矿集区没有大规模的花岗岩岩体侵入。并且,西成、凤太矿集区和徽成盆地的重力垂向一阶导数异常特征相似,推断三者在浅部的密度变化不大,可能在浅部是连为一体的盆地。因此,区域地球物理场特征显示西成矿集区和凤太矿集区以弱磁性基底为主,徽成盆地以强磁性基底为主,在基底之上发育了统一的沉积盖层。西成和凤太矿集区都具有构造—岩浆活动引起的线性磁异常特征。

图2

新窗口打开| 下载原图ZIP| 生成PPT

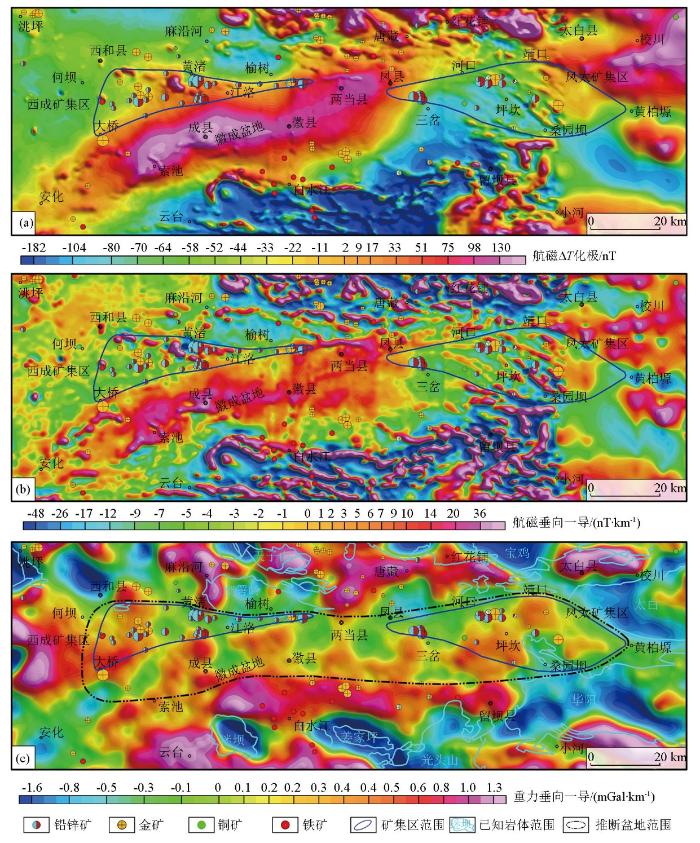

图2   西成矿集区和凤太矿集区地球物理场特征(矿集区范围引自王义天等[23])

a—航磁ΔT化极异常;b—航磁ΔT化极垂向一阶导数异常;c—布格重力垂向一阶导数异常

Fig.2   Geophysical anomaly feature of Xicheng and Fengtai ore concentration area (ore concentration area referred from Wang et al.[23])

a—aeromagnetic ΔT reduction to the pole (RTP) anomaly; b—first vertical derivate of aeromagnetic ΔT RTP anomaly; c—first vertical derivate of Bouguer gravity anomaly


4 矿集区地球物理场特征

为了有效提取凤太矿集区的构造特征,对矿集区的数据进行了重新处理,主要是缩小成图范围和网格化间距,突出了弱磁异常的特征。航磁化极异常显示(图3a),凤太矿集区的构造格架十分清晰,内部主要以大量NW向线性弱磁异常带为主,在南部石炭系、二叠系和三叠系地层也有分布。磁异常走向与背斜轴向一致,且与广泛分布的花岗斑岩脉、石英脉、伟晶岩脉走向一致。航磁垂向一阶导数突出了矿集区内高频磁异常的变化(图3b),压制了区域性磁异常的影响,磁异常条带很好地反映了断裂构造的走向。可以看出,矿集区构造变形十分强烈,总体构造呈NW向,向西逐渐转换为近EW向,最终受控于NE向凤县—太白断裂。区内主要发育2组构造,主体为NW向构造,是热液活动的主要通道,后期受NE向构造破坏,使大量NW向线性磁异常带错断为“香肠状”。如此平行规律分布的磁异常带,推断是由沿断褶带广泛发育的岩浆—热液活动所造成。

图3

新窗口打开| 下载原图ZIP| 生成PPT

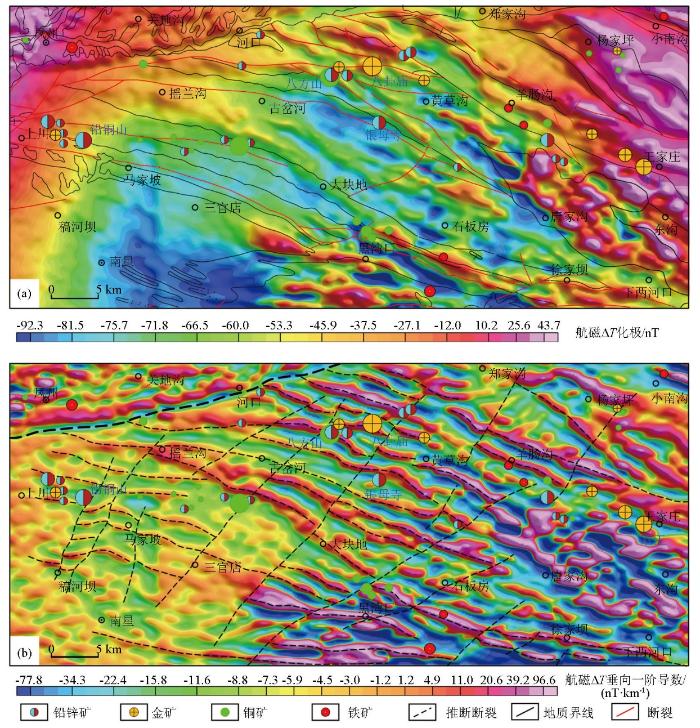

图3   凤太矿集区航磁异常特征

a—凤太矿集区航磁ΔT化极异常;b—凤太矿集区航磁垂向一阶导数与推断断裂分布

Fig.3   Aeromagnetic anomaly feature of Fengtai ore concentration area

a—aeromagnetic ΔT RTP anomaly of Fengtai ore concentration area; b—vertical first order derivative of RTP aeromagnetic ΔT anomaly and inferred fault in Fengtai ore concentration area


为了分析凤太矿集区内密度的变化,对重力异常进行了垂向二阶导数(图4),除西坝岩体显示重力低的特征,在矿集区西北沿凤县—太白断裂出露的大量中酸性岩体均显示了重力低的特征,应在深部有较大规模的岩体。在矿集区内部黄草沟、黑湾口、摇篮沟、马家坡等地可能局部存在花岗岩岩枝或岩脉,显示规模较小的重力低。航放异常可以对地层不同岩组进行识别(图5),可以看出古道岭组呈现出明显的低钾特征。银洞梁—铅硐山矿田和八方山—二里河矿田均位于钾元素弱异常带的边部,显示了岩性边界的特征。已知的谭家山—铅硐山—铜牌沟和梯子崖—银母寺—大黑沟复背斜均位于钾低异常带,可能与背斜核部地层钾元素含量较低有关。因此,钾元素低值异常带可能代表了背斜的核部,异常梯度带代表了岩性边界,应关注低值异常带及其边部,对区域找矿有指导意义。

图4

新窗口打开| 下载原图ZIP| 生成PPT

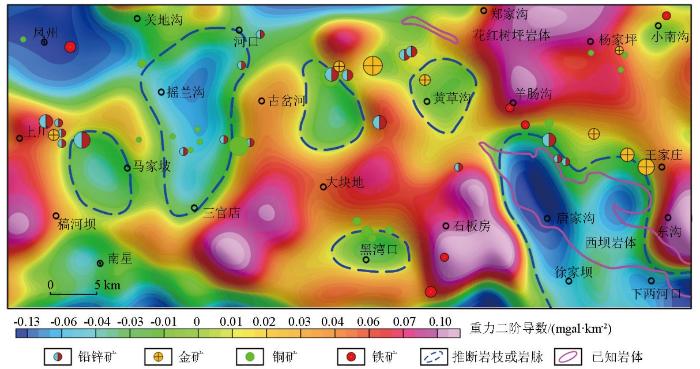

图4   凤太矿集区重力垂向二阶导数图与推断岩体分布

Fig.4   Vertical second order derivative of Bouguer gravity anomaly and inferred magmatic rock in Fengtai ore concentration area


图5

新窗口打开| 下载原图ZIP| 生成PPT

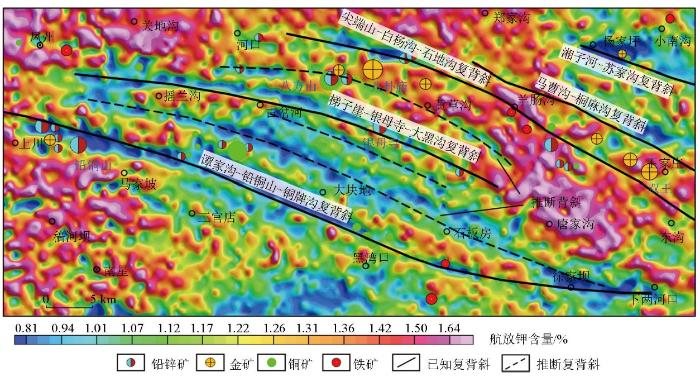

图5   凤太矿集区航放钾含量与复背斜分布

Fig.5   Airborn radioactive Kalium content and anticlinorium in Fengtai ore concentration area


5 矿床地球物理场特征

为了获得航磁异常与矿体的分布关系,对东塘子地区的航磁数据进行了精细处理,提取了控矿构造的特征。在航磁ΔT化极异常上(图6a),由于区域磁异常的影响,弱化了控矿构造特征,矿体的分布与磁异常并没有明显的相关性。在垂向一阶导数上(图6b),局部构造得到了增强,东塘子地区主要分布有3条NW向规模较大的构造带,峰崖、银洞梁—手搬崖和铅硐山—东塘子矿体大都沿磁异常及其边缘梯度带分布,东塘子—铅硐山磁异常带向东被NE向构造错断。为了消除高频信号提取带来的测线效应的影响,开展了x方向导数和小波变换(图6c、d),结果更清晰地显示了NW向控矿构造的特征。

图6

新窗口打开| 下载原图ZIP| 生成PPT

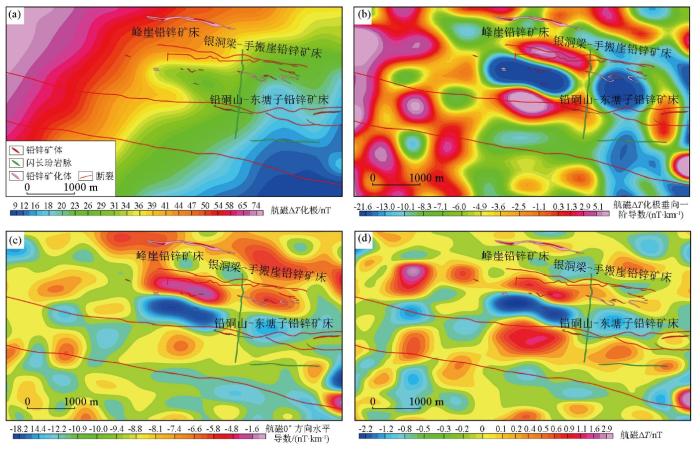

图6   东塘子地区航磁异常特征与矿体分布

a—航磁ΔT化极异常;b—航磁ΔT化极垂向一阶导数;c—航磁ΔT化极0°方向水平导数;d—航磁ΔT小波变换

Fig.6   Aeromagnetic anomaly feature and distribution of orebodies in Dongtangzi area

a—reduction to pole of aeromagnetic ΔT anomaly map; b—vertical first order derivative of RTP aeromagnetic ΔT anomaly map; c—0° direction derivative of RTP aeromagnetic ΔT anomaly map; d—wavelet transform of aeromagnetic ΔT anomaly map


从岩石物性特征来看,该区岩石以弱磁性为主(见表1),矿体上盘主要为含炭粉砂质千枚岩,磁化率为(18~21)×10-5SI,下盘以含炭生物微晶灰岩等为主,磁化率为2×10-5SI。矿石以块状和浸染状铅锌矿石为主,磁化率较围岩偏高,尤其是硅化和黑云母化的矿石较高,为(32~106)×10-5SI。这也是该区矿体均沿着弱磁异常带分布的主要原因,应重视弱异常信息的提取。沿构造发育强烈的岩浆热液活动,使矿体及其蚀变带具有弱磁性,而围岩是千枚岩和板岩,几乎无磁性。高精度航磁通过对构造带的识别,对指导找矿勘查有重要意义。

表1   铅硐山—东塘子矿床矿体与围岩磁化率

Table 1  Magnetic susceptibility of ore body and wall rock in Qiandongshan-Dongtangzi deposit

名称特征磁化率/10-5SI
最小值最大值平均值
含炭粉砂质千枚岩矿体上盘112418
含炭粉砂质千枚岩矿体上盘122821
含炭生物微晶灰岩矿体下盘152
含炭生物微晶灰岩矿体下盘142
铅锌矿石194732
铅锌矿石绢云母化106137
铅锌矿石硅化59175106

新窗口打开| 下载CSV


八方山—八卦庙地区的磁异常特征更加复杂,垂向一阶导数上显示主要存在5条NW向的异常带(图7a),表现为带状或串珠状磁异常,包括①小白崖—银母寺异常带、②二道峡—八方山—沈家湾异常带、③高家山—丝毛岭—松树湾异常带、④白杨沟—银洞山—八卦庙异常带、⑤树沟异常带。异常带显示了沿构造带的热液活动引起的磁异常变化,主要分布有NW和NE两组构造,NW向构造为主要的容矿构造,矿体大都呈NW向展布,NE向构造为破坏构造,将NW向构造错断为串珠状或香肠状,例如丝毛岭金矿向西含矿构造明显向北错动。在剖面上(图7b)矿体大都位于磁异常的梯度带上,且在多条测线上有反应,显示了构造控矿的特征,如八方山、八卦庙、长沟、银母寺等。

图7

新窗口打开| 下载原图ZIP| 生成PPT

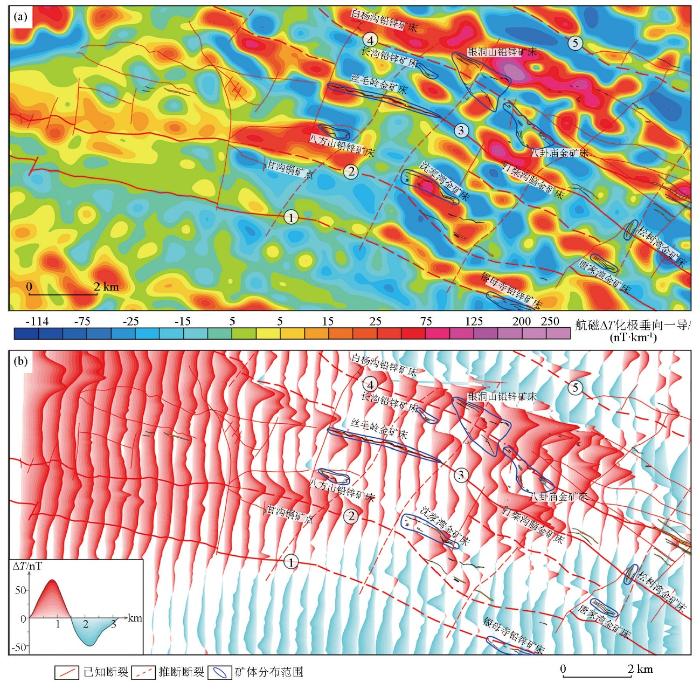

图7   八方山—八卦庙地区航磁异常特征与矿体分布

a—航磁ΔT化极垂向一阶导数异常;b—航磁ΔT剖面

Fig.7   Aeromagnetic anomaly feature and distribution of orebodies in Bafangshan-Baguamiao area

a—vertical first order derivative of RTP aeromagnetic ΔT anomaly map; b—aeromagnetic ΔT profile map


6 找矿远景预测

近年来,在西成矿集区东部发现了郭家沟等大型矿床,能否在凤太矿集区也有所突破是关注的焦点。通过对地球物理资料的系统梳理,可以回答两个层次的问题。区域尺度来看,西成矿集区、凤太矿集区和徽成盆地在磁异常上有一些差别,三者在基底结构上存在差异,但重力垂向一阶导数异常特征相似,说明浅部的密度变化不大,具有相似的沉积盖层且不发育大规模的中酸性侵入岩。凤太矿集区西部的构造逐渐转为近EW向,与西城矿集区相似,说明2个矿集区之间还有较大的找矿空间,需要重点关注徽成盆地之下泥盆系地层的分布范围及埋深。应该重点关注3个方面的找矿标志,包括①NW向磁异常边缘梯度带;②航放钾元素低异常带边缘;③重力垂向二阶导数推断隐伏岩体与围岩的接触带。

矿床尺度来看,大比例尺的航磁异常特征能够显示更多的控矿构造细节,凤太矿集区发育大量的NW向的磁异常带,值得开展地面验证工作,尤其是在已有矿床外围,构造延伸方向上加大攻关力度,以求取得突破。在东塘子地区,峰崖、银洞梁—手搬崖、铅硐山—东塘子3条铅锌矿带明显沿磁异常带分布,显示了良好的找矿前景,沿构造走向圈出了5个远景区。铅硐山—东塘子矿带向西应该还有较大的找矿空间,向东磁异常被错断,可能矿体会有错位,矿床东部的磁异常向南错动,需要加强地面验证。银洞梁—手搬崖矿带向西有较大工作空间。峰崖铅锌矿带向东、西两侧均有较大找矿工作空间(图8a)。在八方山—八卦庙地区,磁异常的分布特征勾勒出了控矿的构造格架,NW向构造带沿走向延伸较大,局部被NE向构造错断,基本上控制了矿体的产出,根据构造带的展布特征初步圈出了6个远景区(图8b)。Ⅰ号远景区主要位于银洞山和白杨沟铅锌矿之间,NW向构造分布连续。Ⅱ、Ⅳ和Ⅴ号远景区位于丝毛岭金矿的东、西延伸方向,控矿构造被NE向构造错断。Ⅲ号远景区位于八方山铅锌矿床向西构造延伸方向,构造呈近EW向。Ⅵ号远景区位于银母寺铅锌矿带向西延伸方向。以上预测区基于控矿构造的展布细节划分,旨在为找矿部署提供依据,在实际工作中应结合大比例尺物化探资料进一步分析。

图8

新窗口打开| 下载原图ZIP| 生成PPT

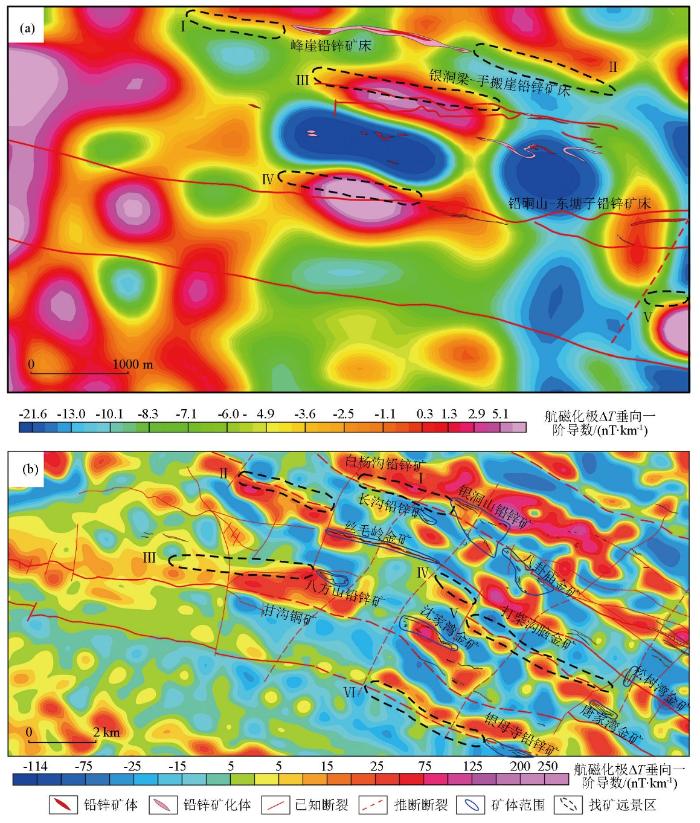

图8   东塘子地区(a)和八方山—八卦庙地区(b)找矿远景预测

Fig.8   Prospecting direction of Dongtangzi area (a) and Bafangshan-baguamiao area (b)


7 结论

1)凤太矿集区从区域磁场特征来看,属于弱磁性地区,反映了沉积盆地的特征,通过信息增强获得大量平行分布的NW向弱磁异常带,被NE向断裂错断为“香肠状”,这种磁场面貌保留了岩浆—热液活动以及后期构造变形的痕迹。重力垂向二阶导数也显示深部可能存在大量的岩枝或岩脉。从区域地球物理场特征来看,符合构造—岩浆作用控制的后生热液充填成矿的特点。

2)通过区域、矿集区、矿床3个尺度的数据处理,可以获得2个重要认识:一是凤太矿集区向西延伸至徽成盆地浅覆盖区有很好的找矿空间,需要加强泥盆系的分布范围、埋深以及构造分布的研究;二是针对东塘子、八方山—八卦庙地区,提取的线性磁异常很好地显示了控矿构造的分布特征,应在已有矿床外围加大验证力度,以期获得找矿的突破。

3)在弱磁异常地区,不同尺度、不同比例尺磁异常对成矿要素的显示是不一样,仅关注磁总场难以对构造进行详细的解析,需要开展多维、多尺度的数据处理,提取不同的信息,为找矿提供指导。研究表明,1∶5万比例尺仍然偏小,属于成矿地质背景调查,难以精细刻画控矿构造的展布,应开展1∶2.5万以上比例尺的航磁工作并加强弱磁信息的提取,结合重力和航放异常开展成矿预测。
