0 引言
笔者在西北多年的找矿实践过程中接触过大量该类矿床,其特点是:受主断裂及次级断裂构造控制,矿体与硫化物带密切相关,含矿的热源(简称为母岩)可能是岩浆岩体、火山岩体等以硅酸盐岩为主的岩体,在母岩与围岩进行热交换过程中,接触带及矿(化)体多有硅化、绢英岩化、黄铁矿化等蚀变。在物探特征上,该类矿床母岩多表现有重、磁异常特征,控矿构造表现为低阻带,含硫矿体及接触蚀变带表现为高激电异常特征,矿体及接触带多出现在重、磁、激电异常与背景过渡带上。本次研究采用综合物探方法技术,通过正反演计算建立解释模型,定量推断解释赋矿体,以期在查找石英脉型金矿隐伏矿体的方面取得得合理有效方法组合,为勘探提供依据。
1 地质与地球物理特征
研究区出露地层较单一(图1),主要有石炭系中上统太勒古拉组上亚组(C2-3tb)凝灰质砂岩、凝灰质粉砂岩、硅质凝灰粉砂岩和东南角的石岩系下统希贝库拉斯组(C1x)含砾晶屑岩屑沉凝灰岩与泥质粉砂岩。岩浆活动不发育,仅出露有少量石英钠长斑岩脉、玄武岩脉、石英脉等酸性脉岩。
图1
图1

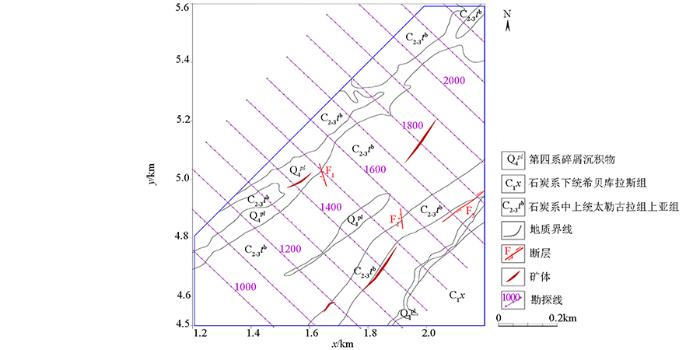

研究区地质及勘查工作分布
Fig.1
The map of geology and prospecting work arrangement in the area
区内断裂构造较发育,早期为近EW向的断裂,属成矿前断裂。中期有两组平推断层,走向与区域构造线方向基本一致,为成矿期断裂(容矿构造),沿断裂面岩石发生蚀变和破碎,出现碎裂岩和糜棱岩,并有含金石英脉充填,形成金矿脉或含金矿化带。中晚期有两组断裂,近EW向, 为成矿期后断裂,多被晚期乳白色无蚀变、无矿化石英脉所充填。
矿区以动力变质作用为主,叠加有热液变质作用。动力变质作用发育在断裂构造带及其旁侧。热液变质作用在构造开放部位,由于这两种变质作用的叠加及断裂构造的发育程度,使岩石具强烈的片理化和碎裂岩化。其中常见变质矿物有高岭土化和绿泥石化、硅化等。
区内共发现4条金矿带,均为蚀变破碎带—石英脉型金矿脉,含金石英脉在蚀变破碎带中,且蚀变破碎带一般都比石英脉宽数10 cm~2 m。矿体以含金石英脉为主,蚀变破碎带为次,金品位与石英脉正相关,蚀变破碎带—石英脉金矿体长260~1 600 m、宽一般0.47~2.1 m,蚀变破碎带最宽处7 m,矿体平均金品位(3.45~17.5)×10-6 g/t。
该金矿区地表及垂深100~200 m的石英脉矿体大多已开采完,下一步的开采具有盲目性。在此之前,未进行过物探工作。本次试图通过开展重力、磁法、激发极化法面积测量、偶极测深和可控源音频大地电磁(CSAMT)剖面测量等综合物探工作,为下一步验证提供靶区位置和布置钻探数据。
区内砂岩、粉砂岩、凝灰质砂岩、凝灰质粉砂岩、凝灰岩、硅质岩等具中等密度,花岗岩、花岗斑岩、超基性岩密度较低。
超基性岩在本区磁性最强,其感磁为(1 600~3 200)×10-6 4πSI,剩磁为(1 300~2 800)×10-6 4πSI。除凝灰岩、硅质岩有弱磁到中等磁性外,其余岩石基本无磁性。
区内第四系和断裂破碎带的电阻率较低,平均为182 Ω·m;玄武岩电阻率中等,约270 Ω·m;砂岩、含金石英脉具有明显的高阻特征。砂岩、凝灰岩、硅质岩和玄武岩的极化率值低且稳定,平均值约为2.5% ;含金蚀变破碎带极化率较高,为 5.56%;,含金石英脉具有最高的极化率,可达 10.21%。故利用低阻异常可圈定断裂破碎带,高极化率可圈定含金蚀变破碎带。
2 研究区地球物理平面特征
从图2a可看出,剩余重力异常呈宽缓的带状展布,走向近NE,其值自SE向NW逐渐降低,反映了从高密度火山碎屑岩向低密度火山沉积岩过渡的特征。
图2
图2

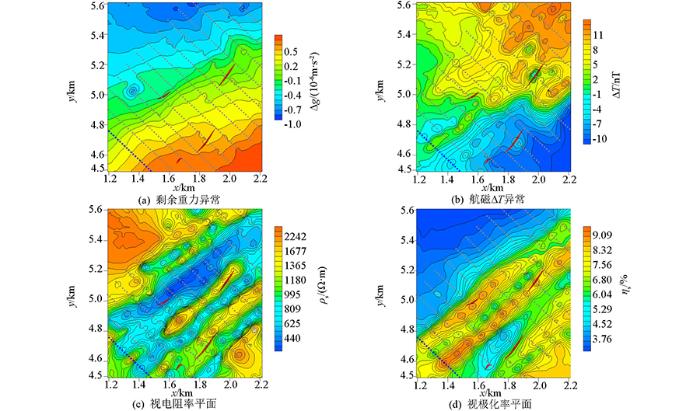

研究区综合物探平面异常
Fig.2
Dissecting map of integrated geophysical prospecting in the area
从图2b可看出,航磁异常(ΔT)也呈带状展布,走向近NE。磁场值自西向东、由南到北逐渐递增,反映了火山岩顶面抬升的现象。
从图2c可看出,电阻率明显呈高低相间的带状分布,走向与航磁异常相同,出现“四高夹三低”的特征,反映了工作区构造及地层接触带的分布特征。
从图2d可看出,极化率与电阻率基本对应,亦呈带状分布,呈现出3个高极化带。自SE向NW,第1个高极化带与东南部的低阻带基本吻合;第2个高极化带与测区中部的高阻带错峰对应,大致叠合;第3个高极化带与研究区中部最宽的低阻带对应。已知矿体分别分布在低阻高极化带和与高低阻过渡带对应的高极化带上,反映了工作区不同类型控矿构造蚀变带的分布特征。
3 综合地球物理剖面特征
由于矿区东段已开采完毕,本次重点研究工作选在矿区第二个高极化带的西段1000号剖面,布设重力、磁法、激发极化法、偶极测深和可控源音频大地电磁(CSAMT)测量,采用1:2 000比例尺,异常区加密。
3.1 重磁剖面分析
图3
图3

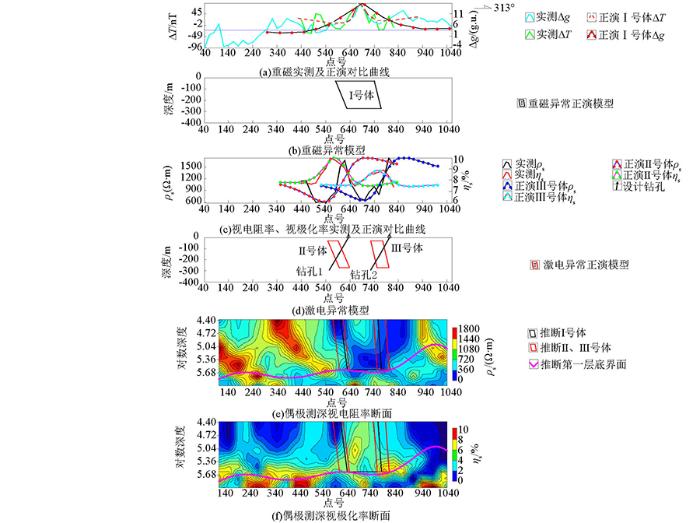

重、磁、激电综合物探解释成果
Fig.3
Interpreted results by gravi-mag-IP integrated geophysical prospecting model
根据重磁异常特征,可以推断在剖面中部存在一个高密度、高磁性的Ⅰ号地质体(图3b)。结合本区地质和已知矿体分布情况认为,Ⅰ号地质体是受主断裂构造控制的以硅酸盐岩为主的岩体,是金矿床的成矿母岩。
3.2 激电剖面分析
从图3c可以看出,整条剖面的视极化率较高,在580~820点出现两个峰值,分别位于Ⅰ号地质体的两侧。根据异常形态可以推断存在Ⅱ号和Ⅲ号两个高极化地质体。本区控矿构造表现为低阻特征,接触蚀变带表现为高极化特征,矿体及接触蚀变带出现在重、磁、激电异常及过渡带附近,以上物探特征与已知矿体特征相似,表明Ⅱ号和Ⅲ号体亦为本区矿床的赋矿体。
3.3 偶极激电测深断面分析
频率域偶极激电测深断面(图3d~f)上,视电阻率低阻在540~860点呈“U型”分布,视极化率(>6%)呈不对称“八字型”分布。这与倾斜板状体理论异常特征高度一致。“U型”和“八字型”的下部,分别呈现出高梯度的波浪状高、低电阻率和高、低极化率曲线束,反映了第一层的下界深度,即第一层的底界线,也是倾斜板状体的底部界限位置。
若把Ⅰ号、Ⅱ号、Ⅲ号体合成一体,成为巨厚倾斜板状体(深度坐标为收发距的对数),其曲线束反映的巨厚倾斜板状体的底部位置在250 m。
3.4 CSAMT一维测深剖面分析
如图4a所示,CSAMT测深断面整体上表现为3层H型地电结构。第1层高程1 100~850 m,电阻率0~500 Ω·m,为电性不均匀层;第2层高程850~650 m,电阻率0~150 Ω·m,为均匀低阻层;第3层高程450~750 m,电阻率150~900 Ω·m,为高阻层。
图4
图4

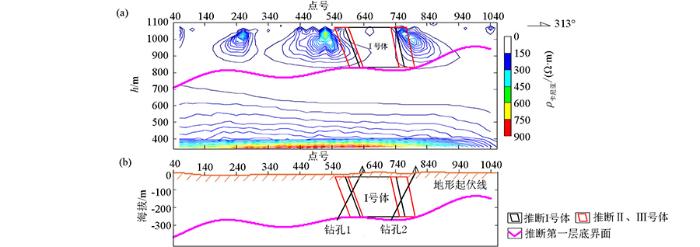

CSAMT测深断面及综合物探定量解释成果
a—CSAMT测深断面;b—综合物探定量解释成果
Fig.4
Section of CSAMT sounding and interpreted results
a—section of CSAMT sounding; b—interpreted results by integrated geophysical prospecting
4 定量解释与定位预测
由于多数情况下,受覆盖层的限制,物性参数难以取样实测。为了更好地推断3个地质体的空间参数,采用了一种根据异常特征自动获取物性参数的方法,使得正演曲线与实测曲线基本达到吻合。在重磁剖面正演计算时,取其曲线上最大值为异常体物性值,最小值为围岩物性值。Ⅱ号、Ⅲ号体属低阻高极化体,取其视电阻曲线的最小值为异常体电阻率,最大值为围岩的电阻率,取其视极化曲线的最小值为围岩极化率,最大值为异常体的极化率。其结果见表1。
表1 各异常体的物性参数
Table 1
| 异常号 | Ⅰ号体 | Ⅱ号体 | Ⅲ号体 | |||
|---|---|---|---|---|---|---|
| 密度/(103kg·m-3) | 磁性/nT | 电阻率/(Ω·m) | 极化率/% | 电阻率/(Ω·m) | 极化率/% | |
| 围岩 | 4.343 | 5.841 | 1670 | 5.8 | 1741 | 5.7 |
| 异常体 | 11.09 | 90.34 | 584 | 9.9 | 647 | 8 |
采用中国地质大学(武汉)的MAGS4.0软件对Ⅰ号体进行了重、磁正演。即利用截面为多边形的二度半解析式,计算出重、磁异常曲线,当实测曲线与理论计算曲线基本吻合时,给定的空间参数就为预测的模型空间参数。
对Ⅱ号、Ⅲ号体进行了激电中梯正演计算拟合。激电中梯正演拟合计算的程序是基于MATLAB平台编制的,利用有限延伸倾斜椭球体的解析式,通过多次迭代正演,使正演曲线与实测曲线基本吻合,实现反演的目的。拟合过程中分段对每个极化率异常进行处理,对于叠加的极化率异常,手动分离每一异常,即外扩、补充测点,实现“分段、分异常体对比拟合,多次改变模形体形态、顶部埋深、“四参数”(即围岩电阻率和极化率,异常体的电阻率和极化率),达到理论与实测曲线吻合。理论计算结果为剩余极化率异常,把剩余极化率异常减去剩余极化率异常平均值,得到“归一化的剩余极化率异常”,再用实测极化率平均值加“归一化极化率异常”,就得到正演极化率曲线。经过多次这样的“正演”,使实测与理论曲线的拟合误差小于5%,即认为达到了反演的目的。电阻率拟合与上述方法一致。
通过归一化计算的视极化率与实测曲线吻合时,其空间参数就为预测的模型空间参数。
从CSAMT的两不规则等值线获得Ⅰ号体的宽度,根据不规则等值线的位置,来确定Ⅰ号体的上顶、下底埋深。利用两个不规则等值线的主轴线,确定Ⅰ号体边界倾角。利用重磁异常中心确定Ⅰ号体中心。从激电中梯剖面上的视极化率曲线最大值确定了Ⅰ号体两侧极化体(Ⅱ号、Ⅲ号体)中心位置。剖面两最高视极化率曲线的两侧最小值点,确定极化体的宽度,其倾角和上顶、下底的埋深与Ⅰ号体相同。
由于线距为200 m,所以异常体半走向长确定为400 m。即异常体在走向上至少外延两条线是连续的。
以Ⅰ号体的底界线为深度的判断标准,以偶极测深的视极化率底界线深度为标准,建立第一层底界面起伏情况。
通过定量解释建立了三个模型,其空间特征参数见表2。对矿区地质构造、成矿特征和综合物探异常特征分析,推断Ⅱ、Ⅲ模型体为高极化的蚀变破碎带—石英脉型金矿脉,预测Ⅰ模型体为高磁性、低极化低阻侵入硅酸盐岩为主的构造带。根据定量解释模型设计了2个钻孔,为矿区下一步找矿工作部署提供依据。
表2 1000线推断Ⅰ、Ⅱ、Ⅲ号体模型空间特征
Table 2
| 模型 编号 | 上顶埋深/ m | 上顶宽度/ m | 下底宽度/ m | 垂深/ m | 左边倾角/ (。) | 右边倾角/ (。) | 中心位置 (点号) | 中心深度/ m | 走向长/ m | 设计钻 孔1位置 | 设计钻 孔2位置 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ⅰ | 30 | 161 | 140 | 241 | 79 | 84 | 680 | 151 | 400 | 点位634 | 点位804 |
| Ⅱ | 30 | 42 | 42 | 241 | 79 | 84 | 594 | 151 | 400 | 方位25° | 方位25° |
| Ⅲ | 30 | 50 | 50 | 241 | 79 | 84 | 763 | 151 | 400 | 倾角75° | 倾角75° |
5 总结
本次综合物探工作采用了5种方法,其中面积工作采用常规的重、磁、激电法3种方法,剖面工作采用了CSAMT和偶极测深2种方法。各方法互相衔接,互相验证,在综合物探解释和定量预测工作中均有重要的作用,结合地质成矿条件、物探异常特征和正反演计算模型,重磁异常推断了主断裂构造和控矿岩体;偶极激电测深推断了岩体的底部位置;CSAM推测了成矿的构造蚀变带,验证了岩体的底部位置;激电推测了高极化地质体和接触蚀变带。通过建立的解释模型,定量推测了本区的赋矿体。 本次研究采用综合物探方法技术,通过正反演计算建立解释模型,定量推断解释赋矿体,以期在查找石英脉型金矿隐伏矿体的方面取得合理有效方法组合,为勘探提供依据。
