0 引言
从20世纪90年代至今,伴随着我国大型基础设施的建设,隧道超前地质预报技术在国内隧道施工中逐渐趋于完善,预报精度不断提高,预报方法趋于多样化。其中弹性波反射法应用最多,如TSP(tunnel seismic prediction)隧道地质预报法、HSP(horizontal sonic profiling)水平声波剖面法、隧道负视速度法、TRT(tunnel reflection tomography)隧道反射层析成像法、陆地声呐法、TGP(tunnel geology prediction)隧道地质预报法等,其次是电磁波反射法、瞬变电磁法、激发激化法等;这些预报方法对不良地质体的识别各有千秋。总的来讲,工程师们总是希望预报距离越长且精度越高越好,但是从已有的工程实践中可以看出,这两者是相互制约的,即预报距离长会使得预报精度降低,所以,很多专家学者提出了综合超前地质预报方法[3,4,5,6]。
隧道超前地质预报技术已经得到了长足发展,也暴露出不少问题,最主要的问题是如何判读特定环境因素(高地应力、高地温、高水压、岩溶地区、地震频发地区)下的不良地质条件,提高不良地质对象的定位精度。如:徐志纬[7]提出在深埋地下厂房、深埋隧道等地下工程地质问题的超前地质预报中要重点考虑地应力的影响因素,并指出地应力常常与断层及岩体破碎带息息相关;刘高等[8]在研究金川矿体的岩体力学参数及时空演化规律时指出,地应力是影响岩体结构的主要因素,最终可通过弹性波波速来综合反映;田家勇和王恩福[9]基于岩石的声弹理论研究了不同初始应力条件下沿不同方向的弹性波波速,表明岩石波速和应力之间存在特定的关系;谢和平等[10,11]指出高地应力特征是深部岩体赋存环境的本质属性之一,探索深地原位节理岩体应力波传播与衰减规律,是深地岩体动力学的主要课题之一。
川藏铁路所经地区属地中海—喜马拉雅地热带,热泉(水)主要沿深大活动断裂带出露,存在明显的高地温现象[12,13]。在高地温地区开挖隧道,高温会引发炸药、雷管及导爆索等起爆药包性能稳定性下降,易出现瞎炮、哑炮、早爆和拒爆问题等,严重危及施工安全[14]。刘珣[15]依托川藏铁路一超高地温隧道,发现隧道环境温度高于60 ℃时,普通导爆管——雷管出现软化现象,性能不稳定,现场多次出现拒爆。拉日铁路浅埋吉沃西嘎隧道最高岩温达57 ℃,川藏铁路拉林段桑珠岭隧道岩温最高达89.9 ℃,洞内环境温度最高达56 ℃[16]。《爆破安全规程》GB 6722-2014中规定[17],高温爆破温度低于80 ℃时,应选用耐高温爆破器材或隔热防护措施,温度超过80 ℃时,必须对爆破器材采取隔热防护措施。正在规划建设的川藏铁路雅林段长大隧道也有类似高温现象,需提前做好预判工作。因此,高温环境下依赖炸药激震产生地震波的预报方法需深入分析。
基于以上认识,本文以常用的TSP法地质预报为例,分析该方法在高地温—高地应力隧道超前地质预报中可能存在的问题,并提出高地温—高地应力隧道超前地质预报的改进措施,以期为川藏铁路存在类似环境的隧道施工提供借鉴。
1 TSP超前地质预报原理

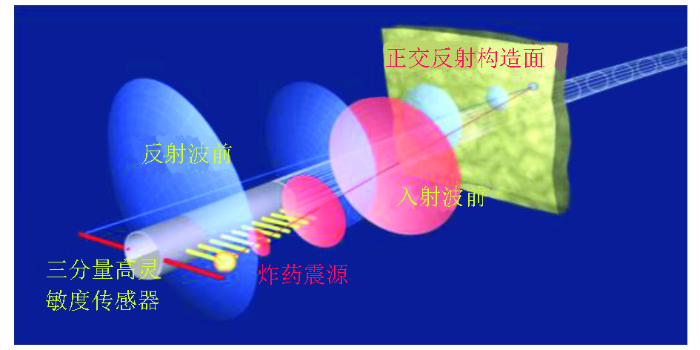

TSP探测仪器是由瑞士Amberg测量技术公司在20世纪90年代初开发的专门用于隧道超前地质预报技术,是一种属多波、多分量、高分辨率地震反射波探测方法,其探测原理如图1所示。工作时,采用设计上的24个小量炸药震源点(布置在地层或构造的走向与隧道轴相交成锐角的隧道边墙上)激发产生地震波;地震波在隧道中的岩体内传播,当遇到地震界面如断层、破碎带、大型溶洞等地质异常体时,一部分信号被反射回来,另一部分信号透射进入前方介质,而反射回来的地震波经岩体传播后到达接收传感器,通过接收传感器记录下来;经专业软件分析处理,可以获得P、SH和SV波的时间剖面、深度偏移剖面、反射层、岩石物理力学参数、各反射层能量大小等成果,以及反射层在探测范围内的2D或3D空间分布,根据反射波的组合特征及其动力学特征、岩石物理力学参数等资料来解释和推断地质体的性质(岩层软弱带、断层带、节理裂隙带、含水体等)。
图1
TSP系统探测距离一般可达掌子面前方100 m,在坚硬岩石中甚至可以达到150 m。王凯[20]通过正演和反演模拟认为TSP的有效预报距离最好控制在120 m以内。TSP地震波反射法对于隧洞正前方与隧洞轴向近垂直或交角较大的地质构造探测效果较好,已积累了很多成功的经验,但对地下水、点状不良地质体的判别,溶洞的探测以及与隧洞轴向近平行或交角较小的地质构造的探测效果较差,与实际需求还有一定的差距。
TSP测试系统已经从TSP200发展到TSP203Plus以及TSP303系统。从采集现场看,TSP303之前的传感器安装需要2根长2 m的金属套管,传感器由3根杆拼接,不便于携带,成本高;最新的TSP303摒弃了使用2根钢管的保护措施,采集传感器由软质材料制成,检波器保护套可重复使用。然而,最主要的观测系统依旧是在隧道一侧边墙布设24个1.5 m深的炮孔,孔间距1.5 m,需要施工方配合检测单位提前钻孔,采用炸药作为震源。
2 TSP在高地温—高地应力隧道预报中存在的问题
2.1 高地温隧道地质预报中存在的问题
TSP测试需布置24个炮孔,每个炮孔深1.5 m,通常采用乳化炸药作为震源,在围岩较差洞段每个炮孔装填100~150 g乳化炸药,在围岩较完整洞段通常装填50~75 g乳化炸药,采用电雷管或塑料导爆管引爆,这种激震方式在常温隧道是可行的。然而,正在建设的川藏铁路沿线穿越二郎山、折多山、高尔寺山、沙鲁里山、芒康山、他念他翁山、伯舒拉岭、色季拉山等8座高山,隧道埋深从数百米至2 600m,线路所经地区属地中海—喜马拉雅地热带,热泉(水)主要沿深大活动断裂带出露,存在明显的高地温现象,已经探明的隧道有69.87 km的岩温均高于60 ℃,如表1所示。根据《爆破安全规程》GB 6722-2014中规定[17],在高地温环境下进行TSP测试需要对炸药和雷管做特殊处理。与此同时,反复在高温环境下测试,仪器的稳定性是否能得到保障,这是TSP在高温环境中测试主要存在的问题之一。
表1 川藏铁路部分隧道高地温分布特征
Table1
| 高温不良地质 | 雅安至昌都段/km | 昌都至林芝段/km | 雅安至林芝段合计/km |
|---|---|---|---|
| Ⅰ轻微(28~37 ℃) | 51.086 | 38.31 | 89.396 |
| Ⅱ-1中等(37~50 ℃) | 33.12 | 27.66 | 60.78 |
| Ⅱ-2中等(50~60 ℃) | 3.4 | 2.28 | 5.68 |
| Ⅲ严重(>60 ℃) | 2.0 | 1.41 | 3.41 |
| 37℃以上的段落合计 | 38.52 | 31.35 | 69.87 |
2.2 高地应力隧道地质预报中存在的问题

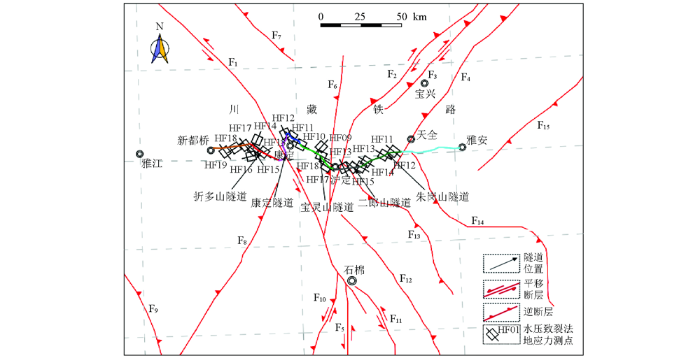

高地应力是地质学概念,指岩石抗压强度与地应力的比值。高地应力对隧道工程造成的最典型灾害为:对硬脆性岩体的岩爆和对软岩的洞室大变形。实际工程中岩体不但包含众多的节理、裂隙,而且都处于一定的地应力环境或外部荷载作用下,这些因素不仅影响岩体的力学特性,还对岩体的声学特性产生重大影响。川藏铁路高地应力特征十分明显。任洋等[21]通过水压致裂法实测川藏铁路雅安—新都桥段地应力(图2),发现测区最大水平主应力均大于最小水平主应力和垂直应力,埋深1 300 m时实测最大水平主应力值大于51 MPa,最大主应力值随埋深具有线性关系。川藏铁路雅林段新建隧道72座,总长851.48 km,沿线隧道最大埋深达2 600 m,深埋长大隧道面临的高地应力问题不可避免。
图2
在赋存高地应力隧道的硬脆性岩体中探测,TSP测试所需的24个激震孔易成孔,参考已有文献资料,在未开挖洞段,高地应力的存在一方面对岩体的波速影响较大,测试时少量炸药激发产生的地震波沿着已开挖隧道边墙传播,也就是从低波速区向高波速区传播,TSP在数据处理时是否有这方面的考虑值得研究。另一方面,已开展的由多个水泥砂浆试件组成的可模拟节理分布和施加不同地应力水平的组合模型试验(图3)中,模型尺寸为长×宽×高=180 cm×80 cm×25 cm,观察到地应力对岩体中裂纹的扩展有明显的导向作用,即裂纹主要沿地应力较大的方向扩展,在地应力较小的方向影响较小。一些学者也认为,地应力对炸药爆破后产生的地震波具有导向作用[22,23],在地应力较大的方向地震波传播较快,换言之,地震波的传播方向受地应力影响较大。而在隧道高地应力段,岩爆预测最关注的是地质灾害,TSP测试掌子面前方的波速对已开挖段波速依赖性很大,难以将TSP所获得的波速反演出地应力。所以,TSP在发育岩爆地段的隧道应用还有待深入探讨。
图3
图3

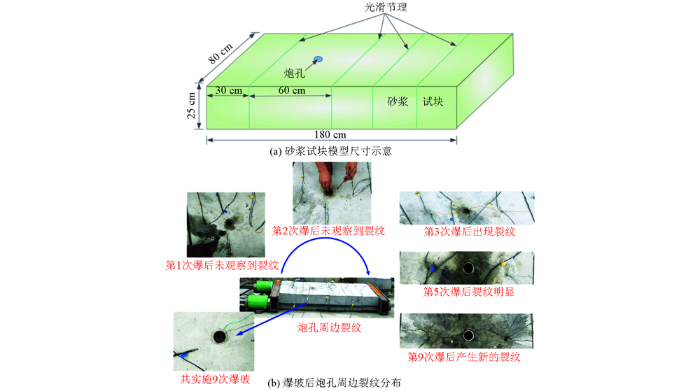

不同地应力条件节理岩体爆破裂纹传播试验
Fig.3
Crack propagation experiment of jointed rock mass under different in situ stress
在高地应力软岩地区,TSP测试布孔一般由施工单位提前1~2 d打孔,在围岩级别较差的洞段,如V级围岩,由于测试衔接不够紧凑,存在易塌孔、水封效果差等问题,直接影响数据采集精度,理论上可以补孔,而在工程建设工期紧的条件下,会影响到后续的放炮、采集等工作,一般难以满足重新打孔要求。其次,在地质条件较差的隧道工程中,施工方案往往采用两台阶或者多台阶的开挖方式,上台阶的隧道轴向距离一般仅十几米,二衬和初支距离非常近,尤其在软岩大变形隧道,大偏移距的地震勘探技术不适应于隧洞工程边墙,难以满足TSP要求的56 m测线长度。
3 改进措施
针对TSP在高地温—高地应力隧道超前地质预报中存在的上述问题,笔者结合大量的现场测试,提出以下几点改进措施。
3.1 研制绝热保温袋起爆药包
针对高地温隧道,首先分析高地温隧道岩温分布规律,总结高温环境下起爆药包拒爆、哑炮及爆速衰减影响关键因素。参考露天煤矿高温爆破技术标准及室内阻水隔热材料试验,研制绝热保温袋起爆药包,研制产品需符合经济环保要求,同时需满足快速装药以及高温爆破的安全技术要求,在安全准爆条件下研究并确定准确可控的装药爆破技术参数、作业工艺、时间和流程,制定涉及高地温爆破操作规程和安全技术措施,确保高地温隧道超前地质预报的快速实施。课题组在西南地区某爆炸与冲击实验室进行了高温环境下起爆药包的试验研究(图4)。
图4
图4

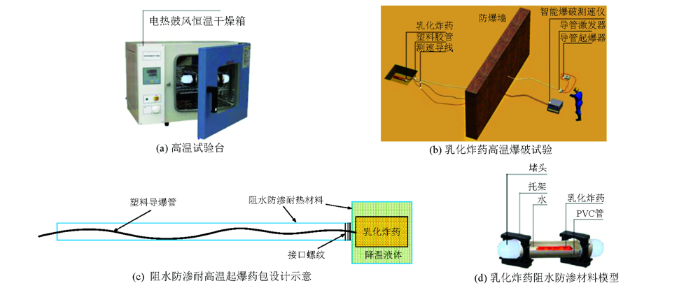

绝热保温袋起爆药包材料试验
Fig.4
Test of initiating charge pack material for thermal insulation bag
3.2 改变震源激发方式
炸药爆破一方面存在安全隐患,已经发生过TSP作业造成接线人员伤亡的工程案例;另一方面,进入21世纪以来,世界上各类恐怖活动呈多发态势,在一些地区,爆炸袭击愈演愈烈,在此背景下,势必造成雷管、炸药等火工用品的监管更加严格,审批程序需进一步规范,审批难度将增加。因此,应摒弃炸药激震,采用锤击或电火花激震的方式。如:中铁西南科学研究院有限公司自主研发的隧道超前地质预报仪——HSP(horizontal sonic profiling)水平声波剖面法采用锤击震源,该公司研发的新型的ZDF-3(ZhiliuDian Fire-3)型电火花也可作为震源;石家庄铁道大学的娄国充团队[24]构建的高性能定向三维超前地质预报技术,也是采用易操作的锤击震源。
3.3 建立基于多元地质信息的智能工程评价体系
通过电脑凿岩台车钻孔作业时监测的钻进参数、数码成像技术、TSP、探地雷达等超前地质预报技术,对掌子面地质情况进行智能化采集;研发隧道施工期围岩快速分级设备信息系统,实现隧道掌子面前方0~3 m范围的岩体完整性系数、单轴抗压强度等围岩分级参数的快速获取,达到施工期围岩快速分级目的;采用数量化理论,建立现场多信息综合评价模型,运用专家知识系统比较分析现场多信息综合评价模型,实现围岩信息的智能判识和超前地质预报;采用双目相机成像及3D扫描技术实现隧道变形自动化监测系统,结合围岩和结构的变形控制标准,对围岩稳定性进行智能识别;基于围岩信息、稳定性智能采集与判识数据,建立基于多元地质信息的智能工程评价体系。
3.4 新方法新技术的推广应用
3.5 适用于TBM的超前地质预报
3.6 预报工作组织管理
TSP技术交底不明确。按照目前的TSP前次测试与下次测试搭接10 m的要求,TSP探测要求的24个炮孔和至少2个接收器孔大多由作业公司提前完成,实际上,作业公司的管理者并不清楚TSP的测试关键细节,往往出现24个炮孔部分布设在上台阶,部分布设在下台阶,仰拱被挖之后,接收孔要么太高要么太低。换言之,炮孔和接收孔不在同一高度的现象在实际工作中不在少数。其原因在于检测公司与甲方的技术交底难以通知到作业公司,加之施工方本身的人员流动性大,作业配合人员不固定,增加了数据采集的难度,降低了采集精度。
建议将高风险铁路隧道的超前地质预报费用从安全生产专项费中剥离,并将超前地质预报引起隧道建造成本增加的费用纳入工程造价标准体系管理。
4 结论
TSP在高地温—高地应力隧道超前地质预报中主要存在两方面的问题,高岩温易造成炸药拒爆、哑炮和瞎炮,在高地应力区,地应力对地震波传播影响较大;这两方面的问题对TSP数据采集精度及判释影响较大。针对这些问题,提出了6点改进措施,最终目标是使超前地质预报方法数据可靠、精度高、造价低、易掌握,同时提升施工中的地勘技术和装备水平,将未知变为可知,将不确定变为可控。
