物探与化探, 2019, 43(5): 948-957 doi: 10.11720/wtyht.2019.1353

地质调查·资源勘查

林西—乌兰浩特地区铀成矿多源信息分析与成矿预测

张恩1,2, 段明3, 卢辉雄1,2, 冯博1, 曹秋义1,2, 杨彦超1

1. 核工业航测遥感中心,河北 石家庄 050002

2. 东华理工大学 地球科学学院,江西 南昌 330013

3. 中国地质调查局 天津地质调查中心,天津 300170

An analysis of multivariate uranium metallogenic information and metallogenic prognosis in Linxi-Ulanhot area

ZHANG En1,2, DUAN Ming3, LU Hui-Xiong1,2, FENG Bo1, CAO Qiu-Yi1,2, YANG Yan-Chao1

1. Airborne Survey and Remote Sensing Center of Nuclear Industry, Shijiazhuang 050002,China

2. Faculty of Earth Sciences, East China Institute of Technology, Nanchang 330170,China

3. Tianjin Center of China Geological Survey, Tianjin 330017,China

责任编辑: 王萌

收稿日期: 2018-09-26   修回日期: 2019-03-31   网络出版日期: 2019-10-20

基金资助: 中国地质调查局项目“大兴安岭铀成矿带及周缘铀矿地质调查选区”.  DD20160129-09

Received: 2018-09-26   Revised: 2019-03-31   Online: 2019-10-20

作者简介 About authors

张恩(1985-),男,高级工程师,在读硕士,主要从事地质矿产勘查方面的工作。Email:zhangen600@126.com 。

摘要

林西—乌兰浩特地区位于大兴安岭铀成矿省中南段,构造岩浆活动强烈,铀成矿地质条件优越。限于植被发育、覆盖厚等因素制约,单一勘查手段难以满足当前深部找矿的需求。在成矿条件及控矿因素分析的基础上,综合航放、航磁、地球化学、遥感等多源信息,构建了火山岩型铀矿综合找矿模型。利用地理信息系统(GIS)空间分析功能,提取了多源找矿信息,采用证据权重法开展铀矿定量预测,优选了与成矿密切相关的16个证据层。其中上侏罗统满克头鄂博组为主要赋矿地层;晚侏罗世—早白垩世潜火山岩与成矿关系密切;NE-NNE向断裂控矿作用显著,铀矿化多发育在断裂密集带及交切带;航放参数异常(U高场、F高值晕、U/K高值晕、Hu低值晕)、化探异常(Mo、Ag、Pb、W、Sn)及遥感蚀变异常(铁染异常、羟基异常)对铀矿化指示作用明显。依据证据权重法确定的后验概率圈定成矿远景区18处,覆盖了区内多数铀矿床(点),表明预测结果较为可靠,其中7处成矿远景区内尚未发现铀矿床(点),其成矿地质条件优越,找矿线索丰富,找矿前景较好,对进一步找矿具有一定的指导意义。

关键词： 铀成矿 ; 多源信息 ; 成矿预测 ; 林西—乌兰浩特地区;

Abstract

Located in the south-central part of Da Hinggan Mountains uranium metallogenic province, Linxi-Ulanhot area is characterized by strong tectonic magmatic activity and favorable geological conditions for uranium mineralization. Limited by such factors as vegetation development and thick cover, it is difficult for the single exploration method to meet the demand of the current deep prospecting. Based on the analysis of ore-forming conditions and ore-controlling factors, the authors constructed a comprehensive volcanic-type uranium ore comprehensive prospecting model by integrating such pieces of multivariate information as airborne radioactivity, aeromagnetic survey, geochemistry and remote sensing. Using spatial analysis function of the geographic information system (GIS), the authors extracted the multivariate prospecting information, carried out quantitative prognosis for uranium ore by evidence weighting method, and selected 16 evidence layers closely related to mineralization. Among them, the Upper Jurassic Manketouebo Formation is the main ore-bearing strata, the Late Jurassic-Early Cretaceous subvolcanic rocks are closely related to ore formation, the ore-controlling effect of NE-NNE trending fracture is significant, and uranium mineralization is mostly developed in the fault-dense zone and the intersection zone. Such anomalies as airborne radioactive anomalies (U high field, F high value halo, U/K high value halo, Hu low value halo), geochemical anomalies (Mo, Ag, Pb, W, Sn) and remote sensing alterations (Iron alteration, hydroxy alteration) play important roles in the indication of volcanic uranium mineralization. According to the posterior probability determined by the evidence weight method, 18 prospective areas were delineated, covering most uranium deposits (ore spots) in the area, indicating that the prediction results are reliable. In seven of them, uranium deposits (ore spots) were found for the first time. All these places have excellent metallogenic geological conditions, rich prospecting clues and good prospecting prospects, and the results obtained by the authors have certain guiding significance for further prospecting.

Keywords： uranium mineralization ; multivariate information ; metallogenic prediction ; Linxi-Ulanhot area

PDF (1554KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

张恩, 段明, 卢辉雄, 冯博, 曹秋义, 杨彦超. 林西—乌兰浩特地区铀成矿多源信息分析与成矿预测. 物探与化探[J], 2019, 43(5): 948-957 doi:10.11720/wtyht.2019.1353

ZHANG En, DUAN Ming, LU Hui-Xiong, FENG Bo, CAO Qiu-Yi, YANG Yan-Chao. An analysis of multivariate uranium metallogenic information and metallogenic prognosis in Linxi-Ulanhot area. Geophysical and Geochemical Exploration[J], 2019, 43(5): 948-957 doi:10.11720/wtyht.2019.1353

0 引言

随着找矿难度的日益加大,单一勘查手段已很难满足现今找矿工作的需要,综合使用各种有效的找矿方法,获取多源地学信息,并通过信息集成技术,获取深层次的隐蔽信息,已成为当前成矿预测研究的发展趋势[1]。面临现今多源、多尺度、多量纲的海量地学信息,传统预测方法难以适应从定性到定量预测的要求。随着GIS技术的快速发展和非线性方法的引进,多源成矿信息提取及定量评价技术日趋成熟,使得找矿预测更为精准、有效[2,3,4]。近年来,国内外学者基于GIS平台应用证据权重法、神经网络法、特征分析法等定量评价方法开展不同尺度、不同矿种的成矿预测,均取得了较好的找矿效果[5,6,7,8,9,10,11,12,13,14,15,16]。

林西—乌兰浩特地区处于扎兰屯铀成矿远景带中南段[17,18],区内发现有百余处铀矿(化)点,成矿地质条件优越。该区铀矿工作程度较低,以往成矿预测研究多基于中小比例尺定性分析,受当时基础地质工作程度低、物化探资料匮乏等因素限制[19,20],预测依据不够系统全面,未能客观、准确地反映该区成矿远景面貌。受覆盖厚、地表风化强烈等因素制约,与成矿关系密切的断裂构造形迹不明显,各类找矿线索不明显,铀成矿条件、控矿因素及找矿标志等研究不够系统与深入。近年来,随着中大比例尺区调、航磁、航放、化探等工作的快速实施[21,22,23,24],各项研究成果也为新一轮的成矿预测奠定了基础。

笔者综合地质、矿产、物化遥等资料,在成矿条件及控矿因素分析的基础上,利用航磁、航放、遥感等数据对断裂进行推断与解释,对矿致异常信息进行挖掘,进一步丰富和深化了成矿地质背景和找矿信息,依托GIS平台对多源找矿信息进行优化综合,应用证据权重法开展铀矿定量预测,对该区找矿具有较好的参考意义。

1 区域地质矿产背景

研究区位于天山—兴蒙造山系大兴安岭弧盆系,处于古亚洲洋构造域与中生代滨西太平洋构造域叠加部位,是我国中生代火山岩最为发育的区域之一[17,18]。前中生代基底主要由太古宙变质岩,古生代浅变质岩、酸性火山岩及碎屑岩组成。盖层主要由中生代中期陆相中酸性火山岩和中生代晚期—新生代裂陷—玄武岩组成。岩浆活动频繁,华力西晚期—燕山早期侵入岩最为发育,以中酸性为主。晚侏罗世—早白垩世中酸性潜火山岩分布较为广泛,与铀成矿关系密切。NE-NNE向断裂最为发育,其次为NW向、近EW向、近SN向,交切呈网格状。NE-NNE向深大断裂控制着含铀沉积建造、含铀古火山岩及侵入岩、中生代火山岩带的喷发及分布。深大断裂交切复合部位控制着火山盆地、火山机构和潜火山岩体的展布。铀矿化异常点密集分布,产出小型铀矿床1处,铀矿点8处,铀矿化点105处[17,18]。铀成矿类型为火山热液型,铀矿化受NE-NNE向区域断裂、火山构造、酸性火山岩、潜火山岩、岩体接触带、低序级断裂及层间裂隙带和热液蚀变等复合控制。铀成矿时代为中生代中晚期。

2 铀成矿多源信息分析

在成矿地质特征及控矿因素分析的基础上,对航放、航磁、化探、遥感等成矿有利信息进行分析,建立铀矿综合找矿模型(表1)。

表1   区域铀矿多源找矿信息统计

Table 1  Multi-source prospecting informations for uranium deposits in the region

矿床
(点)		成矿
类型		地层潜火
山岩		构造
方向		放射性
异常		航磁
区间		化探
异常		遥感
蚀变
701
矿床		蚀变裂
隙带型		满克头鄂博
组、哲斯组		EW地面伽玛
高场		—Mo、Ag铁染、羟
基异常
78510
矿点		蚀变裂
隙带型		玛尼吐组SN、NE航放铀高场、
U/K高值晕		50~75 nTMo、Pb、Cu铁染
异常
25
矿点		潜火山
岩型		满克头
鄂博组		花岗
斑岩		SN、NE航放铀高场、铀增
量及U/K高值晕		-100~-75 nTMo铁染、羟
基异常
306
矿点		潜火山
岩型		白音高老组流纹
斑岩		NW、NE地面伽玛
高场		—Cu、Pb、Zn、
Mo、Sn		羟基
异常
3044
矿点		潜火山
岩型		满克头
鄂博组		石英
斑岩		EW、NE地面伽玛
高场		—Pb、Zn、Sn、
Mo		羟基、铁
染异常

注:“—”表示无数据。

新窗口打开| 下载CSV


1) 赋矿地层:铀矿化主要赋存于上侏罗统满克头鄂博组酸性火山岩,其次为白音高老组、玛尼吐组中酸性火山岩(图1),少数赋存于二叠系哲斯组、林西组、大石寨组等地层。上侏罗统中酸性火山岩铀含量较高,一般为(6~10)×10-6,具多旋回、多韵律、多岩相等特征,存在多个构造界面及岩相组合界面,易于矿液迁移及赋存。

图1

新窗口打开| 下载原图ZIP| 生成PPT

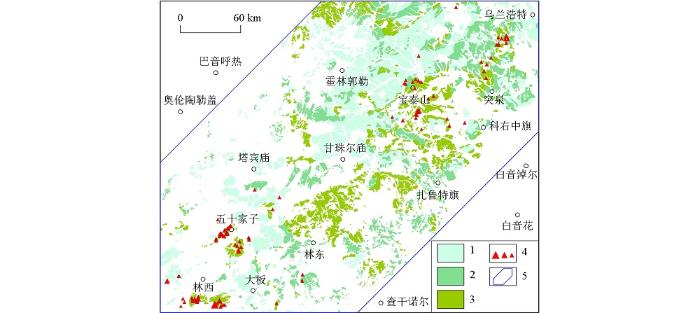

图1   林西—乌兰浩特地区主要赋矿地层分布

1—白音高老组;2—玛尼吐组;3—满克头鄂博组;4—铀矿床、矿点、矿化点;5—研究区

Fig.1   Distribution of main ore-bearing strata in Linxi-Ulanhot area

1—Baiyingaolao formation;2—Manitu formation;3—Manketou Obo formation;4—uranium deposit and uranium occurrences and uranium mineralization point;5—study area


2) 潜火山岩:晚侏罗世—早白垩世花岗斑岩、流纹斑岩、石英斑岩、正长斑岩等潜火山岩受火山构造和断裂控制,与铀成矿关系密切。铀矿化多赋存于潜火山岩及其内外接触带,一方面其铀含量较高,一般为(6.3~7.2)×10-6[17,18],能为成矿提供丰富的铀源;一方面其接触带附近由于受应力作用影响,易于产生断裂和裂隙带,为热液循环和铀矿沉淀提供了良好的通道和空间。

3) 控矿构造:根据1:5万航磁及ETM影像信息推断、解释,区域断裂呈近等间距分布,NW向断裂相间约40~60 km,NE向断裂相间约30~50 km(图2)。NE-NNE向区域断裂为主要导矿构造,控制着燕山期火山—构造活动格局及铀矿化带的展布,以五十家子—乌兰浩特断裂最为显著。大中型近EW、NW向断裂为区域铀矿化定位构造,区域断裂旁侧的次级断裂及密集裂隙带则为赋矿构造,多组中小型断裂交汇部位赋矿最为有利。

图2

新窗口打开| 下载原图ZIP| 生成PPT

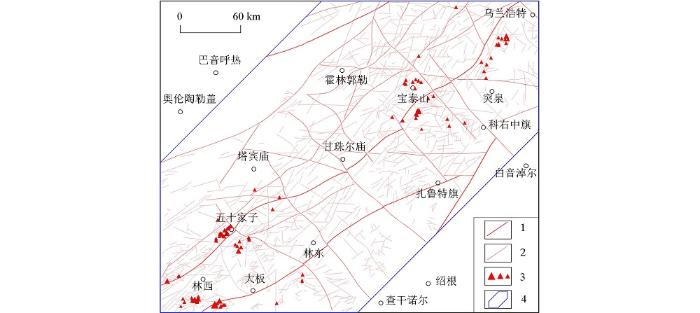

图2   林西—乌兰浩特地区断裂分布

1—区域断裂;2—一般断裂;3—铀矿床、矿点、矿化点;4—研究区

Fig.2   Distribution of faults in Linxi-Ulanhot area

1—regional fault;2—general fault;3—uranium deposit and uranium occurrences and uranium mineralized site;4—study area


4) 航放异常:航放异常是寻找铀矿最直接有利的信息。由于K、U、Th化学性质稳定性存在较大差异,成矿作用过程多伴随着K、U、Th的重新分配[25,26]。依据铀矿(化)点集中区K、U、Th含量特征,在航放数据连片处理的基础上,选用多种参数模型(表2),突显了铀矿化有关的异常信息。航放U高场、ΔU高值晕、U/K比值高值晕、F高值晕及Hu低值晕与铀矿化关系密切,其总体呈NE向展布,受NE向、NW向区域断裂和火山岩浆岩带控制。

表2   航放参数数学模型及地质意义

Table 2  Mathematical model of airborne radioactive parameters and geological significance

航放参数数学模型单位地质意义
铀增量ΔU=U-U'10-6U'为同一地质单元铀含量平均值;ΔU正值晕表示铀迁入,并反映迁出量;ΔU负值晕表示铀迁出
FF=U×K/Th10-2指示蚀变带,非蚀变岩比值小,蚀变岩比值大
铀钾比U/K10-4增强显示钾、铀含量变化的局部性差异,突出显示钾钠交代作用
活性铀Hu=(Th/b)-U10-6初始铀含量与现今铀含量之间的差值,表征成岩后铀活化迁移的数值。b为同一地质单元各测点钍/铀比值的平均值

新窗口打开| 下载CSV


5) 航磁信息:铀矿(化)点多处于磁场梯度变化带上,显示出区域深大断裂控制铀成矿的特征;部分处于狭窄带状和不规则小片状磁场显著减弱或相对减弱区,反映了中小型断裂破碎带及潜火山岩对铀成矿的控制特征。

6) 化探异常:区内铀与多金属矿关系密切,铀矿化多伴生Mo、Pb、Zn、Ag、Cu、W、Sn等元素化探异常[17-18,27-29]。1:20万上述化探异常总体呈NE向展布(图3),局部呈NW向、近EW向展布,集中分布于林西—甘珠尔庙、宝泰山—科右中旗、突泉—乌兰浩特等地带,与航放异常集中区大致相似,多处于燕山期花岗岩及其接触带、晚侏罗世—早白垩世潜火山岩、上侏罗统中酸性火山岩及二叠系碎屑岩夹酸性火山岩,受断裂及火山岩浆岩带控制作用明显。Mo化探异常多分布于火山盆地内部,W、Cu化探异常多分布于隆起带及周边。

图3

新窗口打开| 下载原图ZIP| 生成PPT

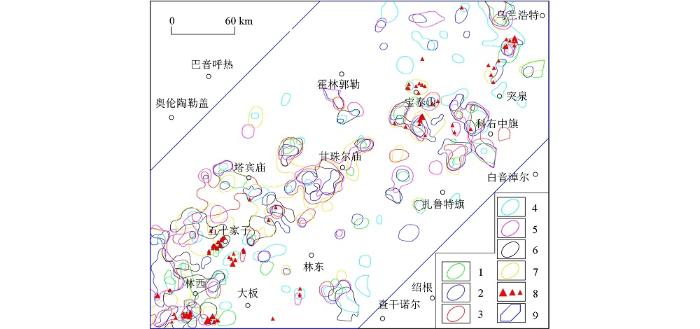

图3   林西—乌兰浩特地区化探异常分布

1—Cu异常;2—Pb异常;3—Zn异常;4—Mo异常;5—Ag异常;6—W异常;7—Sn异常;8—铀矿床、矿点、矿化点;9—研究区

Fig.3   Distribution of geochemical anomalies in Linxi- Ulanhot area

1—Cu anomaly;2—Pb anomaly;3—Zn anomaly;4—Mo anomaly;5—Ag anomaly;6—W anomaly;7—Sn anomaly;8—uranium deposit and uranium occurrences and uranium mineralized site;9—study area


7) 遥感蚀变:区内铀矿化多伴生黄铁矿化、赤铁矿化、褐铁矿化、水云母化、绿泥石化等热液蚀变。ETM数据提取羟基、铁染异常结果显示,由于植被、残坡积物覆盖率较高,蚀变信息总体较弱,多为点状、斑状。蚀变异常总体沿断裂构造、火山机构或岩体接触带展布,断裂密集分布部位蚀变规模及强度显著提高。区内铀矿床(点)多位于或邻近遥感蚀变异常。

3 多源信息成矿预测

3.1 证据权重法

证据权法是加拿大数学地质学家Agterberg提出的一种地质学统计方法,是以贝叶斯统计分析模式为基础,通过对成矿密切相关的地质学信息的叠加复合分析,来进行矿产成矿远景预测[2,3,4,5,6,7,8,9,10]。其数学原理及计算步骤如下。

1) 前验概率:首先将研究区划分成面积相等的T个单元,其中有矿单元数为D,则任一单元中矿床(点)出现的概率为:

P先验=D/T,

先验几率为:

O先验=P先验/(1-P先验)。

2) 证据权重:任一证据因子权重值定义为:

Wj+=lnP(B/D)P(B/D-),
Wj-=lnP(B-/D)P(B-/D-)。

式中: Wj+、 Wj-分别为证据因子j存在区和不存在区的权重值,原始数据缺失区域的权重值为0;B、B-分别为因子存在区和不存在区的单元数;D、D-分别为含矿和不含矿的单元数。

证据因子与矿床(点)的相关程度为:

C=Wj+-Wj-,

式中:C>0,表明有利于成矿;C=0,表明对找矿无指示意义;C<0,表明不有利于成矿。C值是选取证据因子的重要依据。

3) 后验概率:后验概率的大小与成矿概率的大小相对应。

对于任一单元k为有矿的后验几率为:

O后验=elnO先验+∑j=1nWjk;j=1,2,3,…,n。

任一单元k为有矿单元的后验概率为:

P后验=O后验/(1+O后验)。

3.2 成矿信息提取

以1:20万地质图、1:20万化探异常图、1:5万航放及航磁数据、ETM遥感数据及最新的矿产数据库等资料为基础,在数据处理、解释、解译及信息提取的基础上,分别建立点、线、面矢量属性层。

线性信息有利度分析主要是进行密度、角度、对称度等计算[2]。面状有利信息选取主要从其必要性和有效性两方面考虑[5,6,7],必要性体现在其是否覆盖大量矿床(点),有效性体现在其矿产当量(N)、单位矿产当量(M)和矿床出现率(F)的大小。矿产当量是由池顺都等学者于20世纪90年代末提出,是将不同规模的矿产地折算成相当于矿(化)点规模的矿产地的个数[4]。

N=N1K1+N2K2+N3K3,
M=N/S,
F=N/Nsum,

其中:S为图层面积;N1、N2、N3及K1、K2、K3分别为图层覆盖小型矿床、矿点、矿化点的数量及权系数;Nsum为全区矿产当量的总和,即全区小型矿床、矿点、矿化点数量与权系数乘积的总合。矿产当量概念提出初期,多数学者根据区域大、中、小型矿床与矿点储量之间的关系[4],在计算矿产当量时,取权系数K(大型矿床)=125、K(中型矿床)=25、K(小型矿床)=5、K(矿点)=1。近几年一批学者认为基于储量的系数设置片面,夸大了大、中型矿床的指示作用,弱化了小型矿床、矿点甚至矿化点的指示作用[6,7,8],经多次对比试验,确定了K(大型矿床)=40、K(中型矿床)=20、K(小型矿床)=10、K(矿点)=5、K(矿化点)=1,其在铀及多金属预测中取得了较好的应用效果。本次沿用陈金声、吴现兴等学者关于铀矿权系数划分的方案,预测采用K1=10,K2=5,K3=1。因全区N1、N2、N3分别为1、8、105,故Nsum=155。

研究区面积为87 013 km2,单位矿产当量为 0.0018个/km2。理论上,任一证据层单位矿产当量>0.0018个/km2时,即为有利证据层。

1) 赋矿地层:区内96处矿床、矿(化)点处于满克头鄂博组、白音高老组和玛尼吐组(表3),其余星散分布。满克头鄂博组单位矿产当量最大,矿床出现率达72.26%,为有利证据层。白音高老组和玛尼吐组覆盖有多处矿(化)点,由于出露面积大,单位矿产当量较小;二叠系哲斯组、林西组、大石寨组等地层覆盖矿点较少,成矿指示作用不明显。

表3   地层找矿有利度分析

Table 3  Beneficial degree of rock formations

地层矿床规模个数N/个S/km2M/(个/km2)F/%C
矿床矿点矿化点
白音高老组0088108660.00075.16-0.944
玛尼吐组0181373440.00178.39-0.295
满克头鄂博组167211270960.015872.262.461

新窗口打开| 下载CSV


2) 潜火山岩:考虑到潜火山岩热液活动有一定影响范围,将晚侏罗世—早白垩世中酸性潜火山岩外边界线分别以0.5~3.0 km为半径形成缓冲区。当半径为2.0 km时,C值最大,覆盖有49处矿床、矿(化)点(表4),为有利证据层。

表4   晚侏罗世—早白垩世潜火山岩缓冲区找矿有利度分析

Table 4  Beneficial degree of buffer zone of the Late Jurassic-Early Cretaceous sub-volcanic rocks

缓冲半径
/km		矿床规模个数N/个S/km2M/(个/km2)F/%C
矿床矿点矿化点
0.502192977570.003718.710.827
1.0122848139160.003534.970.700
1.5134267204900.003243.220.852
2.01459104270630.003867.101.094
2.51562110333810.003370.101.037
3.01587122391740.002678.711.008

新窗口打开| 下载CSV


3) 控矿构造:据矿床(点)到断裂距离统计显示,矿床(点)均位于断裂缓冲区1.8 km范围内。将断裂以0.1~1.8 km为半径形成缓冲区,当缓冲半径为450 m时,C值最大,覆盖76处矿床、矿(化)点,为有利证据层。当断裂密度区间大于0.15时,分布有69处矿床(点),单位矿产当量为0.087个/km2,为成矿有利区间。

4) 航放异常:航放数据区覆盖铀矿点5处、矿化点86处。叠加统计显示,航放U高场、ΔU高值晕、F参数高值晕、U/K高值晕、Hu低值晕5个航放参数C值均较大(表5),均为找矿有利信息。

表5   航放特征参数找矿有利度分析

Table 5  Beneficial degree of airborne radioactive characteristic parameters

参数矿床规模个数N/个S/km2M/(个/km2)F/%C
矿床矿点矿化点
U高场04759540240.023685.592.987
ΔU高值晕03718629620.029077.482.607
F参数高值晕04577718810.040969.372.417
U/K高值晕05668627230.031677.482.842
Hu低值晕03698432230.026175.682.619

新窗口打开| 下载CSV


5) 航磁信息:航磁ΔT化极等值图分级图层与矿床(点)叠加分析显示,矿床(点)主要分布于-200~175 nT值域范围内,-100~75 nT区域C值最大,覆盖矿(化)点76个,单位矿产当量为0.0158个/km2,矿床出现率为86.49%,为找矿有利区间。

6) 化探异常:1:20万Mo、Pb、Zn、Ag、Cu、W、Sn化探异常与铀矿床(点)叠加分析显示(表6),Cu、Zn元素化探异常覆盖矿(化)点较少,找矿指示意义较小;其余元素化探异常均覆盖较多铀矿床、矿(化)点,C值均较大,具有较好的指示意义。

表6   研究区元素异常找矿有利度分析

Table 6  Beneficial degree of each element anomaly

元素矿床规模个数N/个S/km2M/(个/km2)F/%C
矿床矿点矿化点
Cu00101036430.00276.450.824
Pb03324779750.005930.321.667
Zn03163189120.003520.000.669
Mo14548460270.013954.192.587
Ag13275284460.006233.541.377
W04325272370.007233.551.577
Sn065282104290.007952.901.973

新窗口打开| 下载CSV


7) 遥感蚀变异常:热液蚀变是判断地质构造环境和成矿作用优劣的主要依据,是找矿重要标志。铁染蚀变及羟基蚀变分别覆盖矿床、矿(化)点48处、46处,单位矿产当量分别为0.04个/km2、0.173个/km2,对找矿具有一定的指示意义。

3.3 证据图层构置

研究区按2 km×2 km单元格进行划分,共计 21 912个单元格,先验概率为0.004 1。证据层经条件独立性检验显示,在显著性水平为0.05的条件下,航放U高场与ΔU高值晕两个证据层相关性较高,其余证据层基本满足条件独立性。因此,对ΔU高值晕证据层进行了剔除,运用证据权重法对本次预测选用的地质、航放、航磁、遥感、化探等方面的16个证据层成矿有利度进行计算(表7)。

表7   铀矿证据层权重值的计算

Table 7  Weight value of evidence layers of uranium deposits

证据图层W+W-C
满克头鄂博组1.342-1.1192.461
地质变量潜火山岩边界2 km缓冲区0.436-0.6591.094
断裂450 m缓冲区0.761-3.8754.636
断裂等密度1.959-0.6302.589
U高场1.885-1.1022.987
航放F参数高值晕1.763-0.6552.417
U/K高值晕1.816-1.0262.842
Hu低值晕1.725-0.8942.619
航磁磁场有利区(-100~75 nT)0.023-0.2670.290
化探Mo化探异常1.813-0.7732.587
Ag化探异常1.061-0.3161.377
Pb化探异常1.240-0.4271.667
W化探异常1.250-0.3271.577
Sn化探异常1.332-0.6411.973
遥感铁染蚀变异常0.526-0.5221.049
羟基蚀变异常0.874-0.5561.430

新窗口打开| 下载CSV


计算结果显示,与前人研究成果对比[5,6,7,8,9],研究区断裂缓冲区、断裂等密度、潜火山岩缓冲区、磁场有利区、Mo化探异常、航放U高场、F参数高值晕、U/K高值晕、Hu低值晕、铁染蚀变异常、羟基蚀变异常等证据层的选取多与前人相一致,仅证据层值域范围选取不一。而Ag、Pb、W、Sn化探异常证据层的选取与前人不一,显示出研究区的特殊性,研究区铀矿多伴生Ag、Pb、W、Sn化探异常。研究区断裂与成矿关系最为密切,显示出火山岩型铀矿断裂控矿的普遍特征;满克头鄂博组与成矿关系较为密切,显示出酸性火山岩控矿的特征;航放参数示矿性较为显著,显示出航放资料探寻铀矿的优势性;Mo化探异常与成矿关系密切,与区域铀钼矿共生规律性相一致;潜火山岩边界2 km缓冲区、航磁有利区(-100~75 nT)、遥感蚀变异常及Ag、Pb、W、Sn化探异常C值相对较小,对找矿指示意义相对较小。

3.4 预测结果及评价

原则上,后验概率大于先验概率(0.004 1)的区域即为成矿有利区。在对后验概率与其对应累计面积进行统计分析的基础上,通过后验概率求拐点的方法[5,6,7],确定后验概率的临界值为0.007 3,结合后验概率值大小和已知矿床(点)分布特征,将远景区分为三级:以后验概率值≥0.8圈定Ⅰ级远景区;以0.4≤后验概率值<0.8圈定Ⅱ级远景区;以0.007 3<后验概率值<0.4圈定Ⅲ级远景区。

本次共圈定成矿远景区18处,总体呈NE-NNE向展布,主要分布于五十家子北—宝泰山北断裂(F1)与大板—扎鲁特旗断裂(F3)夹持部位,集中分布于五十家子—乌兰浩特(F2)断裂两侧,与区域构造和火山岩喷发带展布相一致。预测结果显示,区内91.23%的矿床、矿(化)点位于成矿远景区内(图4),表明预测准确度及可信度较高,预测方法有效。

图4

新窗口打开| 下载原图ZIP| 生成PPT

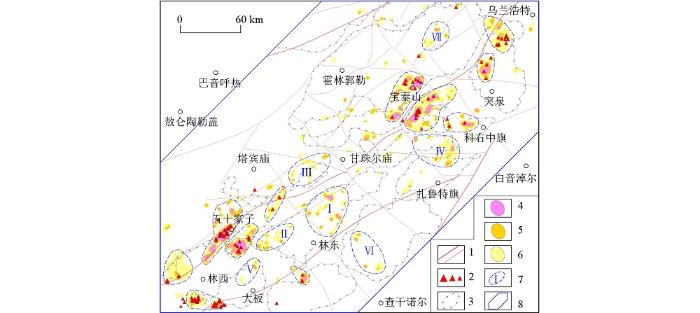

图4   林西—乌兰浩特地区铀成矿远景预测

1—区域断裂、一般断裂;2—铀矿床、矿点、矿化点;3—火山盆地边界;4—一级远景区;5—二级远景区;6—三级远景区;7—成矿远景区及编号;8—研究区

Fig.4   Prospective map of uranium mineralization in Linxi-Ulanhot area

1—regional fault、general fault;2—uranium deposit 、uranium occurrences、uranium mineralized site;3—volcanic basin and numbering;4—first prospective areas;5—second prospective areas;6—third prospective areas;7—prospective areas and numbering;8—study area


五十家子东部及南部、林西南部、宝泰山—科右中旗、突泉—乌兰浩特等地带存在多处远景区,规模大且后验概率值高,存在多处铀矿点、矿化点及异常点,与前人预测成矿远景区相一致。本次新圈定成矿远景区7处(图4),林东盆地中部(Ⅰ区)及西部(Ⅱ区)、浩尔吐盆地北东部(Ⅲ区)、格尔楚鲁盆地东部及扎鲁特旗盆地西部(Ⅳ区)存在多处远景区,规模较大、后验概率值较高,均处于五十家子—乌兰浩特(F2)、大板—扎鲁特旗(F3)区域断裂夹挟地带,位于已知矿化带延伸部位,NE、NW及EW向断裂交切复合,火山机构发育,满克头鄂博组及晚侏罗世—早白垩世潜火山岩分布广泛,航放及化探异常线索丰富,铁染蚀变分布较为密集,尚未发现铀矿,找矿潜力较大。大板盆地北部(V区)、天山盆地西部及南部(Ⅵ区)、宝石盆地中部(Ⅶ区)等地带,成矿地质条件及找矿线索与已知矿床(点)相似,具有一定的找矿前景。

4 结论

1) 在铀成矿条件分析及控矿因素解剖的基础上,结合物、化、遥异常信息,建立了铀矿综合找矿模型。研究区铀成矿主要受断裂、晚侏罗世—早白垩世潜火山岩、满克头鄂博组火山岩复合控制。航放特征参数(U高场、F参数高值晕、U/K高值晕、Hu低值晕)、航磁异常、遥感铁染及羟基蚀变和Mo、Ag、Pb等元素化探异常为找矿有利信息。

2) 通过GIS平台,优选构置了16个证据层,采用证据权重法开展成矿预测,圈定成矿远景区18处,多数铀矿床、矿(化)点位于成矿远景区内,表明预测结果较为可靠。其中林东、格尔楚鲁、扎鲁特旗等盆地内存在7处成矿远景区,尚未发现铀矿床(点),远景区多位于已知矿化带延伸部位,成矿地质条件优越,找矿线索丰富,具备较好的找矿潜力。

3) 应用证据权重法进行铀成矿预测,对不同尺度、多源地学信息进行高效提取、优选和综合,预测结果更为精准、可靠。
