物探与化探, 2019, 43(4): 726-733 doi: 10.11720/wtyht.2019.0018

地质调查·资源勘查

氡气及CSAMT联合探测在内蒙古五十家子盆地铀矿勘查中的应用研究

吴燕清, 王世成, 丁园, 王青, 王文正

核工业二四三大队,内蒙古 赤峰 024006

Application study of radon gas and CSAMT joint detection in the uranium exploration in the Wushijiazi Basin of Inner Mongolia

WU Yan-Qing, WANG Shi-Chen, DIN Yuan, WANG Qing, WANG Wen-Zheng

No. 243 Geological Party,CNNC, Chifeng 024006,China

责任编辑: 王萌

收稿日期: 2019-01-12   修回日期: 2019-03-15   网络出版日期: 2019-08-20

基金资助: 中国核工业地质局铀矿调查评价项目“内蒙古林西县—巴林右旗铀矿资源调查评价”.  201824

Received: 2019-01-12   Revised: 2019-03-15   Online: 2019-08-20

作者简介 About authors

吴燕清(1988-),男,工程师,主要从事铀矿资源调查评价及铀成矿理论研究工作。Email:15847616797@163.com 。

摘要

五十家子火山盆地铀成矿地质条件优越,地表已发现大量蚀变裂隙带型铀矿化及异常点,为查明控矿断裂沿走向、倾向延伸变化情况及深部铀矿体有利富集部位,便于开展深部勘查工作。因此在研究区铀矿化密集部位开展了氡气及可控源大地电磁测深联合探测工作方法,大致查明了研究区主控矿断裂构造特征,并预测6处铀成矿有利部位,其中2处铀成矿有利部位经钻探查证,发现较好的工业铀矿体。表明氡气与可控源大地电磁测深联合探测寻找隐伏断裂和盲矿体效果显著,适用于控矿因素以断裂构造为主的铀矿勘查找矿工作,为今后铀矿找矿工作提供思路及方向,以期扩大铀矿找矿成果。

关键词： 氡气测量 ; CSAMT测量 ; 五十家子 ; 铀矿勘查

Abstract

The uranium mineralization in the Wushijiazi volcanic basin enjoys a superior geological conditions. The uranium mineralization anomalies have been found on the surface, and they are of altered and fractured zone type. To identify the extension changes of ore-controlling fracture along the strike and dip as well as the favorable enrichment of uranium orebody, the authors carried out deep exploration. The joint detection of radon gas and CSAMT (Controlled Source Audiofrequency Magnetotelluric) was adopted in the study area where uranium mineralization is densely concentrated. The major structure and characteristics of ore-controlling fracture were identified, and six uranium mineralization favorable places were predicted, among which two places were drilled to verify, and industrial uranium orebodies were found in these two places. It is shown that the joint detection of radon gas and CSAMT is significantly effective in the search for concealed faults and fractures and blind orebodies; it can be adopted in the prospecting work of the uranium deposit with a major ore-controlling factor of fault structure, and can provide the future uranium deposit prospecting work with some ideas and directions, so as to accelerate uranium deposit prospecting work.

Keywords： radon gas measurement ; CSAMT measurement ; Wushijiazi ; uranium exploration

PDF (1340KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

吴燕清, 王世成, 丁园, 王青, 王文正. 氡气及CSAMT联合探测在内蒙古五十家子盆地铀矿勘查中的应用研究. 物探与化探[J], 2019, 43(4): 726-733 doi:10.11720/wtyht.2019.0018

WU Yan-Qing, WANG Shi-Chen, DIN Yuan, WANG Qing, WANG Wen-Zheng. Application study of radon gas and CSAMT joint detection in the uranium exploration in the Wushijiazi Basin of Inner Mongolia. Geophysical and Geochemical Exploration[J], 2019, 43(4): 726-733 doi:10.11720/wtyht.2019.0018

0 引言

自1955年地质部第三局(中国核工业地质局前身)成立至今,我国铀矿勘查取得了巨大成就,发现和探明了350多个铀矿床[1],但21世纪以来铀矿勘查收效甚微,勘查方向转变为“攻深找盲、扩大老矿体”[2],勘查方法从单一的地质勘查发展为遥感、物探、化探、钻探等多方法的综合找矿方法,其中氡气测量和可控源音频大地电磁测深法(CSAMT)在寻找隐伏断裂及盲矿体有着显著效果[2,3,4,5,6,7,8]。五十家子火山盆地开展了铀矿资源调查评价,发现了众多铀矿化异常点及伽马异常场,总体呈NE向带状展布,受构造破碎带控制明显,但地表浮土较厚、植被发育、基岩风化破碎强烈使地表断裂构造信息难以捕捉。氡气及CSAMT联合测量对断裂构造及隐伏矿体的位置、产状、埋深等信息具有省时、准确、经济效益的优势,研究区断裂构造深部延伸及产状变化特征不明,开展氡气及CSAMT联合测量势在必行。

1 区域地质概况

1.1 区域地质特征

五十家子火山盆地位于中朝板块与西伯利亚板块结合部位[9],同时也是大兴安岭成矿带与扎兰屯火山岩型铀成矿远景区南段叠合部位[10],受NE向大兴安岭主脊深大断裂次级断裂同兴—朝阳断裂及NE向林西—乌兰浩特深大断裂次级断裂九连庄—古石庙断裂夹持,为一断陷盆地,盆地展布受NE向区域断裂控制(图1)。基底由华力西期晚古生代变质岩、花岗岩组成;盖层由中侏罗统新民组(J2x)凝灰质砂砾岩、上侏罗统满克头鄂博组、玛尼吐组中酸性火山碎屑岩组成。受区域深大断裂作用发育EW、NE和NW向3组次级断裂构造,盆地NW侧与华力西期五十家子花岗闪长岩岩体呈不整合接触,区内潜火山岩较为发育,以酸性为主,多呈NE向侵入;沿断裂、侵入岩发育硅化、赤铁矿化、黏土化等中低温热液蚀变。

图1

新窗口打开| 下载原图ZIP| 生成PPT

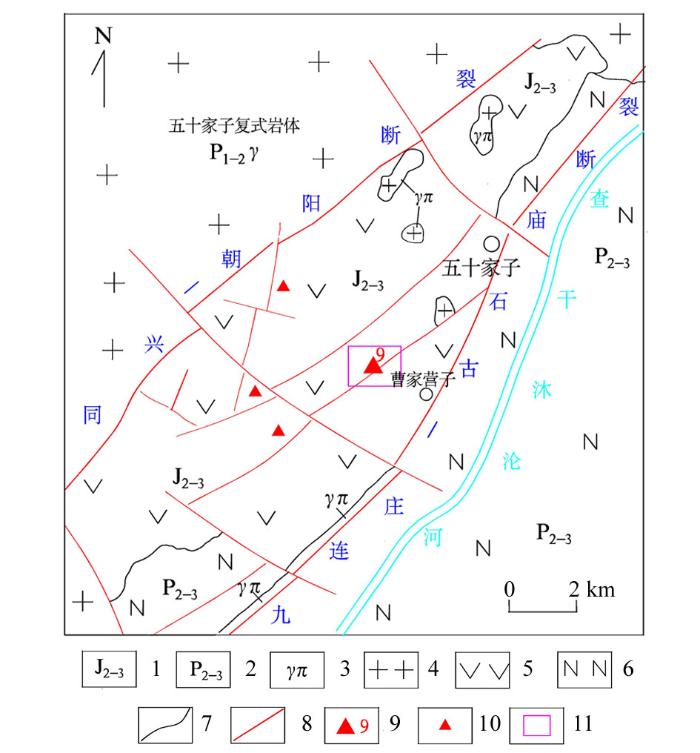

图1   五十家子盆地地质略图

1—中、上侏罗统火山碎屑岩、凝灰质砂砾岩;2—中、上二叠统变质岩;3—花岗斑岩;4—花岗岩;5—火山岩;6—变质岩;7—地质界线;8—断裂构造;9—铀矿点;10—铀异常点;11—重点工作区范围

Fig.1   Geological sketch of Wushijiazi basin

1—middle and upper Jurassic volcaniclastic rocks and tuffaceous sandy conglomerate; 2—middle and upper permian metamorphic rocks; 3—ggranite-porphyry; 4—granite; 5—volcanics; 6—metamorphic rocks; 7—geological boundaries; 8—fracture structur; 9—uranium ore spot; 10—uranium anomaly occurrences; 11—scope of key work areas


1.2 铀矿化特征

盆地内已发现铀矿点1处、矿化点3处、异常点40余处,多密集成群呈显带状展布,按铀矿化就位构造环境划分,区内铀矿化属蚀变裂隙带型[11],代表性的为9号铀矿点。9号矿点产于宽0.2 km、长0.6 km NE向蚀变带内,经槽探揭露,控制矿化体长15~45 m,厚0.5~3 m,最厚可达9.4 m;铀矿体2条,呈NE向透镜状产出,Ⅰ号矿体长3.1 m,厚0.81 m,品位0.053%;Ⅱ号矿体长3.2 m,厚0.74 m,品位0.058%。铀矿化主要赋存于NE向破碎蚀变带内,赋矿围岩为凝灰质砂砾岩,近矿围岩蚀变以硅化、赤铁矿化为主。

1.3 地球物理特征

区域上研究区处于重力梯度带走向由NE向过渡到EW向的扭曲部位,表明工作区一带既有莫霍面起伏的变化,又有沿走向的扭曲变化;磁场特征表现为场值变化大、跳跃明显,线形特征明显,根据场值变化特征,将磁场大致划分为负磁场和正磁场。负磁场场值一般-75~0 nT变化,由第四系、二叠系地层和侵入岩引起,正磁场场值一般0~100 nT变化,由侏罗系火山岩引起;另外研究区处于大兴安岭南段航空伽马五十家子高场区,放射性强度大于3.6 nC/(kg·h)。

笔者对研究区地表及钻孔深部岩石样品进行了电阻率测量,从图2可知凝灰质砂砾岩电阻率跨度较大,范围在200~10 000 Ω·m,显示为中高阻电性特征,电阻率与测量样品埋深成正相关,埋深越大电阻率随之越大;晶屑凝灰岩电阻率范围大致在200~4 000 Ω·m,显示为中低阻电性特征,电阻率未超过4 000 Ω·m可能与取样位置在近地表,深部未取到样品有关。虽然凝灰质砂砾岩与晶屑凝灰岩电阻率部分重叠,但按地层时代和钻探查证,表明晶屑凝灰岩上覆与凝灰质砂砾岩,仅在地表出露,不影响岩性解释。破碎、蚀变凝灰质砂砾岩电阻率范围在150~700 Ω·m,与样品埋深无关,所取破碎、蚀变样品多分布在断裂构造附近,对断裂构造指示明显,利于开展CSAMT测量寻找、查明断裂构造。

图2

新窗口打开| 下载原图ZIP| 生成PPT

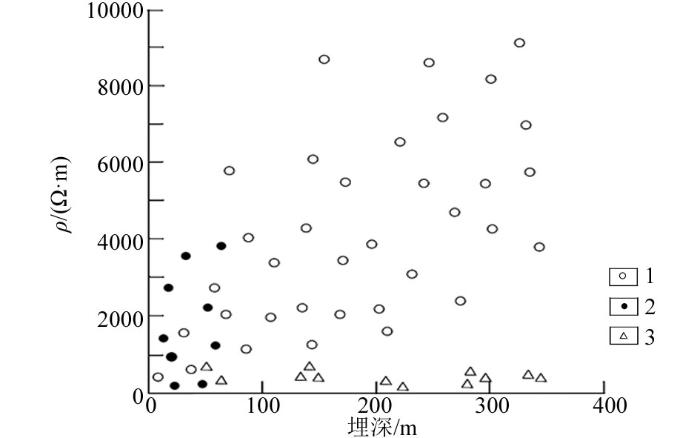

图2   岩石电阻率特征

1—凝灰质砂砾岩;2—晶屑凝灰岩;3—蚀变凝灰质砂砾岩

Fig.2   Electrical resistivity characteristic of rocks

1—tuffaceous sandy conglomerate; 2—crystalline tuff; 3—alteration of tuffaceous sandy conglomerate


2 物探方法及数据处理

2.1 方法选取

为进一步评价研究区成矿潜力、扩大找矿成果,需要进行深部工程勘查,寻找盲矿体。研究表明区域内铀矿化主要受断裂构造控制[12],查明研究区断裂构造深部延伸及产状变化特征势在必行,但因地表浮土较厚、凝灰质砂砾岩风化强烈,地表断裂构造信息难以判断,这就需要开展穿透性强、准确、行之有效的物探测量方法来解决上述问题。

氡气测量在寻找隐伏断裂方面具有用时短、易于操作、直接且经济效益的优势,但无法判断断层宽度、下延深度及产状变化特征,且易受外界干扰的缺点;CSAMT测量具有高效率、深度大、横向分辨率高及外界干扰因素较小的特点[13],因此氡气与CSAMT联合测量优势互补,相互佐证,能够很好地解释断裂构造深部延伸及产状变化特征。

2.2 氡气测量

2.2.1 测量原理

氡有3个同位素,分别是220Rn、219Rn、222Rn,其中219Rn、220Rn半衰期为3.96 s和54.5 s,而222Rn半衰期为3.825天,因此野外氡气测量对象是222Rn,它是天然放射性铀系的唯一气态元素[14],是镭(226Ra)的子体,而镭(226Ra)又是238U的子体,所以岩石、土壤中氡浓度的高低取决于238U含量。222Rn经团簇迁移[15]、接力传递[16]、抽吸、扩散、对流、地气等作用由深部迁移至地表土壤中,另一方面介质的孔隙度,密度、渗透性等影响222Rn迁移速度,断裂构造的存在增加了岩石的孔隙度、透气性、渗透性等,使222Rn能够更迅速的由深部迁移至地表,所以在铀、镭异常地段或断裂构造的上方222Rn浓度增大,形成异常。

2.2.2 测量方法及优势

野外铀矿勘查中土壤氡气浓度测量方法主要有累积和瞬时测量两种[17],累积测量方法周期一般为数小时~一个月,但具有数据稳定,重见性较好的优点[18];瞬时测量周期在数分钟~数十分钟,且现场取得数据[19],对氡气异常的发现与检查更加直白,但数据稳定性不如累计测量法,胜在简单、快速、经济。

本次野外氡气浓度测量选取瞬时测量,仪器为上海申核制造的FD-3017A型RaA测氡仪,排除探测器污染、氡射气干扰的问题,且灵敏度高、操作简单。

RaA法测氡剖面布设遵循垂直断裂构造或地表铀矿化异常体的原则,测线长度保证异常的完整性及足够的异常背景,测线点距和线距保证不丢异常、能有效追踪异常走向。经野外实地踏勘,在研究区内布设5条测线,方位145°,点距20 m,异常部位加密到10 m。

开工前对测量时间及测量深度、仪器稳定性进行了实验测试工作,在同一点按不同时间进行多次测量,发现测量时间在5 min之后基本达到了峰值(图3a),为了节约工作时间将本次测量时间定为5 min;在同一点不同深度进行多次测量,发现在0.5~0.6 m处出现拐点,0.6 m之后测量值基本达到峰值(图3b),为保证测量数据准确、提高工作效率,本次测量将抽气孔深定为0.7~0.8 m;在同点同深度连续测量n次(n大于25次),所测数据相对误差在±15%以内,符合测量要求。正常测量时各点均测3次,单次测量时间为5 min,孔深为0.7~0.8 m,3次测量平均值作为土壤氡浓度测量结果。

图3

新窗口打开| 下载原图ZIP| 生成PPT

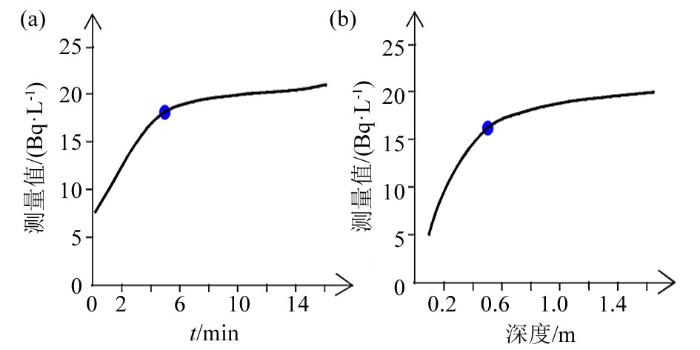

图3   氡气测量时间及测量深度实验曲线

a—测量时间实验曲线;b—抽气深度实验曲线

Fig.3   The curve of radon gas measurement time and depth test

a—experimental curve of measuring time;b—air-bleed depth experiment curve


2.2.3 数据处理

在计算异常下限的方法中,传统方法是最为常用的一种[20],使用前提条件是所测数据必须满足正态分布或对数正态分布,如果所测数据不符合正太分布时采用X±3S进行迭代剔除离群数值,使数据服从正态分布或对数正态分布,并计算均值和标准离差,以X+3S作为所测数据的异常下限[21]。

2.3 CSAMT测量

2.3.1 测量原理

CSAMT测量实质上就是人工源卡尼亚电阻率测深法[22,23],由于不同种类的岩石具有不同的电导率,从而会产生不同的磁场电位和磁法强度,CSAMT测量就是以有限长(1~3 km)的电偶极子为场源,由高频到低频向地下发送电磁波,在距偶极中心一定距离处同时观测电场、磁场参数的一种电磁测深法。利用不同电导率界面反演地层,另外岩石破碎蚀变后电阻率相对原岩明显降低,其视电阻率曲线表现为低电阻率特征,这一特征为电阻率法推断解释断裂提供电性依据。

2.3.2 测量方法及优势

CSAMT测量具有工作效率高、勘探深度范围大(探测深度可达2~3 km)、垂向分辨能力好、水平方向分辨率高、地形影响小等优点。CSAMT测量采用的人工源有磁性源和电性源(也称电偶极)两种[24],区别在于通电导线是否接地供电。通常野外CSAMT测量采用电性源[25,26]旁侧观测装置。

本次CSAMT测量使用的是加拿大生产的V8多功能电法仪,勘探点距40 m,测线方位145°,工作频率为10 000~1 Hz,供电极距1 780 m,收发距11~13 km。为保证测量数据真实可靠,需做到确保不极化电极的极差小于5 mV;磁棒水平,方位角偏差小于3°;电极位置选择地表土质均匀处,避开陡坎、深沟等复杂地形;对电极浇水以降低接地电阻,尽量减少外在、人为干扰因素。

2.3.3 数据处理

CSAMT数据处理分为数据预处理和数据反演两个过程。使用V8配套软件(CTM Pro Version)对数据进行数据预处理,预处理流程包括:首先对数据进行筛选,剔除飞点坏点、截断坏段频段;然后进行电极点位坐标偏差校正、静态校正、近区校正,曲线圆滑处理,最后进行地形改正。二维模型反演使用美国Zonge公司研发的SCS2D.exe软件,使用预处理后的数据给出背景模型断面,然后根据研究区各类岩石的电阻率推测出不同深度的电阻率断面模型,最后将生产的模型转换成surfer网格化文件,绘制成反演视电阻率断面图[27]。

3 典型剖面及断裂综合解释

3.1 L2线综合解释成果

L2线长0.78 km,方位145°,地表浮土厚、植被发育、基岩出露较差,地表出露岩性为凝灰质砂砾岩,测线中部穿过9号铀矿点及F5断裂构造。据CSAMT电阻率断面图(图4b)可知,垂向上标高980~900 m表现为低阻,原因可能是地表岩石风化较强,致使岩石电阻率降低;标高900 m以下为中高阻特征,反应地下岩性稳定、简单。在横向上60~180 m、240~430 m、480~660 m表现为低阻,深部延伸200至300 m,呈漏斗状,推测由断裂构造在深部交汇引起。

图4

新窗口打开| 下载原图ZIP| 生成PPT

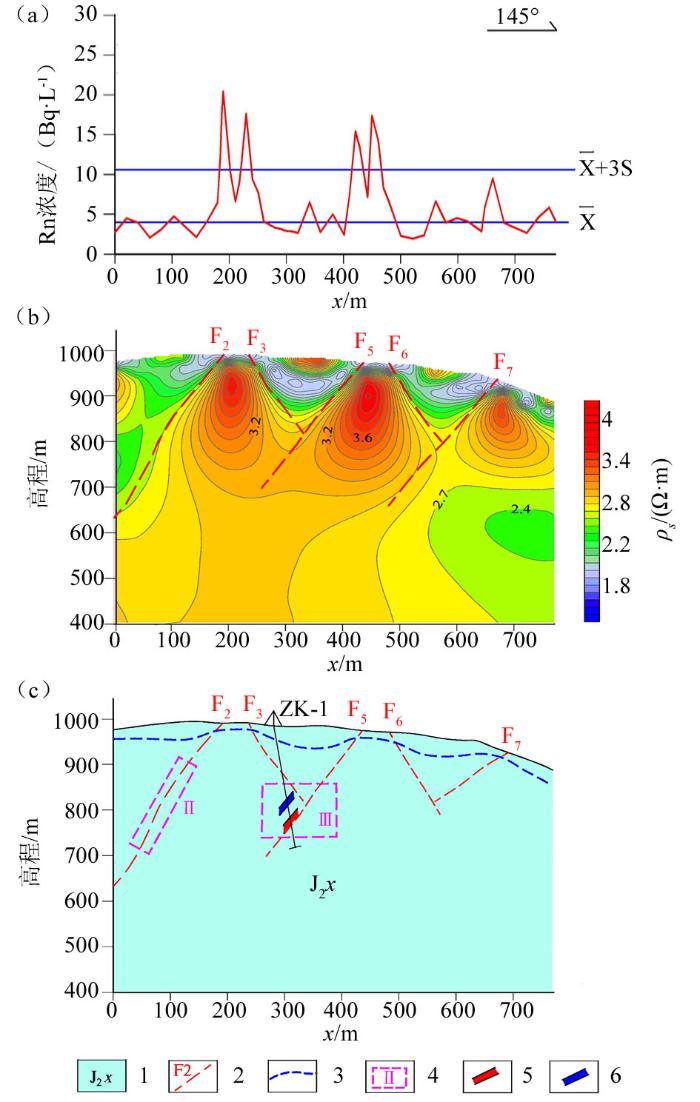

图4   L2线地质—物探成果

a—氡浓度曲线;b—电阻率断面;c—地质推断成果;1—中侏罗统新民组;2—解释断裂构造;3—推测岩石风化面;4—预测成矿有利区;5—工业铀矿体;6—铀矿化体

Fig.4   L2 Line geological-geophysical exploration results

a—radon concentration curve;b—resistivity profile;c—map of geological inference results;1—Middle Jurassic Xinmin formation;2—interpretation of fault structures;3—that the weathering of rock surface;4—prediction of favourable metallogenic areas;5—economic uranium orebody;6—uranium mineralized body


依据电阻率等值线变化特征、低阻特征及氡浓度异常特征推测断裂5条,同时解释了断裂构造深部延伸及产状变化特征。其中F5为已知断裂,其余均为隐伏断裂。

F2、F5、F7这3条断裂构造分别位于剖面190、435、670 m处,倾向均为NW,倾角48°~50°,呈近等间距平行向下延伸,延深280~320 m;F3、F6位于剖面230、480 m处,倾向均为SE,倾角55°~59°,延深160~175 m;F3与F5、F6与F7在深部交汇,形成漏斗状低电阻。

据图4a可知研究区氡浓度值较低,经统计氡浓度平均值为4.82 Bq/L,标准偏差S为1.92 Bq/L,异常下限为10.58 Bq/L。共发现异常4处,集中分布在180~240 m、410~470 m两段。第一段宽60 m,出现2次异常,分别为20.3 Bq/L、17.6 Bq/L,呈M型双峰式;第二段宽60 m,出现2次异常,分别为15.1 Bq/L、17.4 Bq/L,呈M型双峰式。异常高值区与解释断裂构造位置较吻合,推测深部沿断裂存在铀的富集作用。

根据地层时代、区域地质资料以及凝灰质砂砾岩电阻率特征,L2剖面地表低阻带为岩石风化壳,下部表现为中高阻地球物理特征,因此推断该高阻体为凝灰质砂砾岩,剖面600~780 m,海拔标高400~700 m处出现的低阻带可能是邻近查干沐伦河深部含水层引起。

3.2 L3线综合解释成果

L3线长1.28 km,方位145°,测线北部局部基岩出露,岩性为凝灰质砂砾岩和晶屑凝灰岩,南部地表浮土厚、植被发育。从电阻率断面图(图5b)可知垂向上标高950~850 m沿地形表现为低阻带,原因可能是地表岩石风化较强,致使岩石电阻率降低;标高900 m以下为中高阻特征,电阻率变化不大,总体反应地下岩性稳定、简单,推认岩性为凝灰质砂砾岩;在横向上高阻与低阻交替出现,且延伸均大于500 m,根据电阻率的梯度变化推断出3条断裂,其中F2为已知断裂。

图5

新窗口打开| 下载原图ZIP| 生成PPT

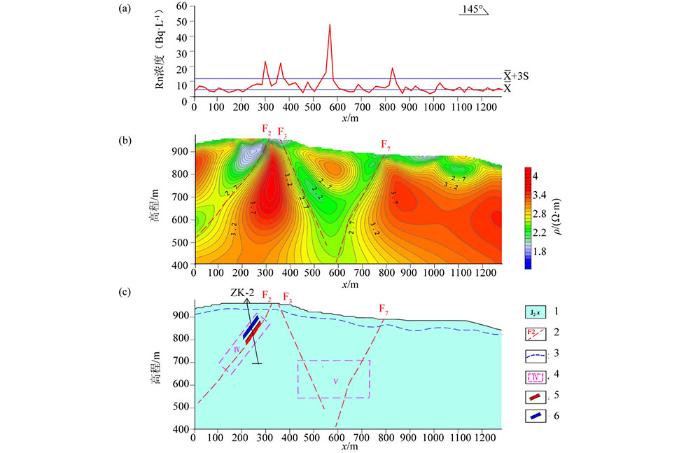

图5   L3线地质—物探成果

a—氡浓度曲线;b—反演电阻率;c—地质推断成果;1—中侏罗统新民组;2—解释断裂构造;3—推测岩石风化面;4—预测成矿有利区;5—工业铀矿体;6—铀矿化体

Fig.5   L3 Line geological-geophysical exploration results

a—radon concentration curve;b—resistivity profile;c—map of geological inference results;1—mddle Jurassic Xinmin formation;2—interpretation of fault structures;3—the weathering of rock surface;4—prediction of favourable metallogenic areas;5—economic uranium orebody;6—uranium mineralized body


F2断裂构造位于剖面300 m处,倾向NW,倾角52°~63°,延倾向倾角由陡变缓,延伸超过500 m,在电阻率断面图上呈宽80~120 m向下发育的带状低阻。F3断裂构造位于剖面350 m处,倾向SE,倾角58°~63°,延伸超过500 m。F7断裂构造位于剖面790 m处,倾向NW,倾角62°~73°,在海拔标高600 m处倾角由缓变陡。F3和F7断裂构造夹持区低阻范围较大,呈顶板宽470 m、底板宽70 m的漏斗状向下延伸超过500 m。

本测线共发现氡浓度异常三段(图5a),第一段位于剖面280~360 m处,呈M型双峰式,高值为24.2 Bq/L和22.3 Bq/L;第二段位于剖面530~580 m处,最高值为48.3 Bq/L;第三段位于剖面810~840 m处,最高值为18.6 Bq/L。第一段和第三段异常高值区与解释断裂构造位置较吻合,而第二段异常处于F3和F7的夹持部位,推测深部存在铀的富集作用。

根据地层时代、区域地质资料以及凝灰质砂砾岩电阻率特征,L3剖面地表低阻带为岩石风化壳,下部表现为高阻地球物理特征,因此推断该高阻体为凝灰质砂砾岩。

3.3 推测断裂构造综合特征

依据电阻率等值线变化特征、低阻特征及氡浓度异常特征在研究区推测断裂构造7条(图6),依据地表实测断裂产状推认研究区断裂构造总体走向为55°。按断裂倾向可将区内构造划分为早期和晚期两类,早期倾向为NW向,晚期倾向为SE向,推测及实测断裂走向均与研究区SE侧查干沐伦河深断裂一致,推认研究区内断裂构造是查干沐伦河深断裂派生次级断裂构造,早期断裂为F1、F2、F5、F7断裂构造;晚期断裂为F3、F4、F6断裂构造。早期断裂构造向深部延伸较大,可能为切盆断裂,与深部含矿热液流体沟通,起切壳导源作用,另外地表及深部铀矿化异常均与早期断裂构造关系密切,推认研究区内控矿断裂主要为F1、F2、F5、F7断裂,今后勘查工作主要针对早期断裂构造开展。

图6

新窗口打开| 下载原图ZIP| 生成PPT

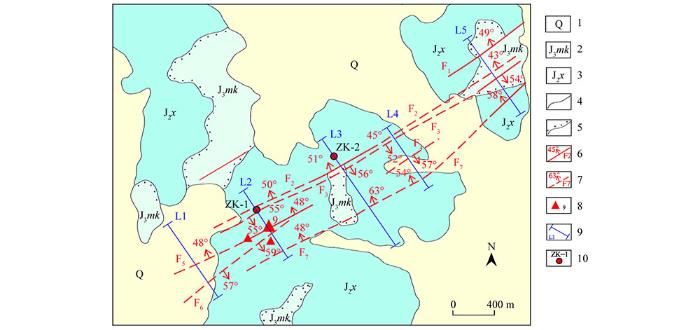

图6   五十家子盆地重点工作区综合成果

1—第四系;2—上侏罗统满克头鄂博组;3—中侏罗统新民组;4—地质界线;5—不整合接触界线;6—实测断裂构造;7—解释断裂构造;8—铀矿点及编号;9—氡气、CSAMT综合剖面测量位置及编号;10—铀工业孔及编号

Fig.6   Comprehensive results of the key working areas of the Wushijiazi basin

1—Quaternary;2—upper Jurassic Manketou Obo Formation middle Jurassic Xinmin formation;3—middle Jurassic Xinmin formation;4—geological boundary;5—unconformity contact boundary;6—measured fracture structure;7—interpretation of fault structures;8—uranium mine points and numbers;9—location and number of radon and CSAMT comprehensive profiles;10—location and number of boreholes in uranium industry


4 铀成矿预测

依据现有成矿理论认为断裂构造交汇、产状变化部位、低阻带形态膨胀、收缩部位利于含矿热液的运移与沉淀[28],并结合氡浓度异常来预测深部铀成矿有利部位,本次共预测6处铀成矿有利部位,其中以L2、L3剖面最为典型。

L2剖面20~150 m、海拔700~900 m的Ⅱ号异常区和250~380 m、海拔740~860 m的Ⅲ号异常区(图4c);L3剖面100~300 m、海拔650~900 m的Ⅳ号异常区和430~730 m、海拔540~700 m的Ⅴ号异常区(图5c)为预测铀成矿有利部位。

5 钻孔验证

Ⅱ号铀成矿有利区施工ZK-1孔,在海拔标高750~820 m范围内揭露到一段工业铀矿体和两段铀矿化(图4c),赋矿围岩为凝灰质砂砾岩,其中工业铀矿体厚2.30 m,品位0.057%;铀矿化厚度和品位分别为4.90 m、0.033%和2.75 m受F5断裂构造控制明显,铀矿化异常均在Ⅱ号铀成矿有利区内。

Ⅳ号有利区施工ZK-2孔,在海拔标高800~860 m范围内揭露到工业铀矿体和铀矿化各一段(图5c),赋矿围岩均为凝灰质砂砾岩,工业铀矿体厚0.9 m,品位0.301%;铀矿化厚度2.90 m,品位 0.043%,铀矿化受、0.051%,铀矿化F2断裂构造控制明显,铀矿化异常均在Ⅳ号铀成矿有利区内。

6 结论

1) 氡气测量能直接、有效反应出断裂构造在地表位置及深部是否存在铀富集作用,但无法确定断裂构造深部延伸及产状变化特征;而CSAMT测量能够较好地推测断裂构造深部延伸及产状变化特征,氡气与CSAMT联合探测互相佐证,在寻找隐伏铀矿体及断裂具有较高的精度。

2) 结合断裂构造深部变化特征及氡浓度异常特征,推测出6片铀成矿有利区,其中Ⅱ、Ⅳ铀成矿有利区进行了钻探查证并揭露到较好的工业铀矿体及矿化体,为今后开展铀矿勘查工作提供重要依据及勘查方向。

3) 氡气与CSAMT联合探测寻找隐伏断裂和盲矿体,尤其是推测断裂构造深部延伸及产状变化特征效果显著,为“21世纪以来铀矿勘查收效甚微”现状取得突破性进展,该联合探测方法适用于各种类型铀矿勘查找矿工作,以期扩大铀矿找矿成果。

(本文编辑:王萌)

致谢:

核工业二四三大队王殿学、高井明正高级工程师在项目成果解释及文章撰写过程中提供帮助,在此一并致谢。
