0 引言
天然气水合物(以下简称“水合物”)广泛分布于大陆边缘海底沉积物和陆地冻土带中,据估算全球水合物储量巨大,是未来理想的、清洁的可替代能源[1,2,3]。我国南海北部陆坡是水合物形成发育的有利地区,其水合物资源丰富[4,5,6]。钻探证实,通常情况下水合物储层具有似海底反射(bottom simulating reflector,简称BSR)、空白反射等地震响应特征,发育于BSR上覆地层中,具有较高纵波速度。因此,前人研究尝试采用多地震属性分析、聚类分析、速度分析等地球物理手段综合识别海域水合物,AVO(amplitude versus offset)分析、地震反演等技术也被广泛应用于水合物储层的预测当中[7,8,9,10,11,12,13,14,15,16,17,18]。然而,研究证实水合物与BSR并不存在一一对应关系,与地震振幅、速度亦不存在严格的对应关系。研究表明,仅通过特定的地震响应特征去识别水合物仍存在诸多不足,如通过地震上BSR及地震属性等反射特征难以预测含水合物地层的厚度、孔隙度及饱和度等信息[19,20]。研究区位于南海北部陆坡珠江口盆地西部海域,海底较为平坦,BSR地震特征真假难辨,且可能存在弱BSR或无BSR的水合物发育区,水合物识别难度较大,常规地震属性分析及叠后反演方法具有一定的局限性,存在对水合物储层识别的误判或漏判现象。针对研究区地质及地球物理特征,本文以优化处理后的地震数据为基础,进行精细速度分析及水合物储层岩石物理分析,通过叠前同时反演技术获得含水合物地层精确的纵波阻抗、横波阻抗及纵横波速度比等参数,在此基础上,利用岩相流体概率分析技术对研究区水合物储层开展综合识别分析,有效减小了水合物识别的多解性,获得了可靠的预测结果。
1 区域地质概况

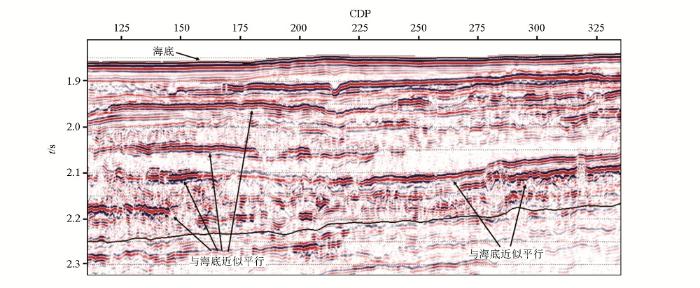

研究区位于南海北部陆坡珠江口盆地西部海域,研究区属于新生代被动大陆边缘盆地,呈北东向展布,新生代沉积层厚度大[21],第四系与第三系上新统发育海相泥岩,且第三系煤系地层普遍处于异常高压、高温条件,分别有利于形成生物成因和热成因天然气,能够为水合物的形成提供充足的气源基础[3]。研究区断裂较为发育,同时还发育有泥底辟和气烟囱。地震资料显示断裂带与泥底辟、气烟囱连通,且向上可延伸至海底附近,是气体运移的有利通道。因此,研究区是水合物成藏的有利场所[21,22,23,24,25,26]。同时,研究区海底较为平坦,其地震剖面显示(图1),从海底至2.2 ms深度范围内可以观测到大量的强反射地震特征,大多数连续性较好,具有负极性的特征。但是研究区沉积地层与海底平行,地震强反射界面与沉积地层无明显斜交特征,且强反射界面之上无明显的空白反射。因此,难以判断强反射界面是否是BSR。根据精细速度分析结果判断,部分强反射界面附近存在异常高速层或是速度倒转现象,初步确定是由水合物赋存引起,存在速度异常的强反射界面是指示水合物存在的非典型BSR反射特征。类似的速度异常特征还存在于弱地震反射界面附近,研究认为其可能是弱BSR或无BSR的水合物沉积层底界。
图1
2 关键技术

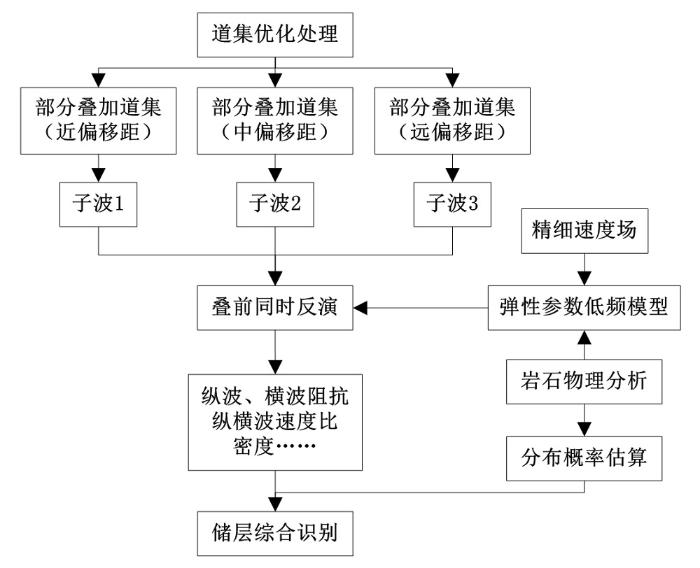

叠前同时反演的优劣取决于关键环节的质量控制和关键技术参数的合理选择。结合研究区水合物储层弱BSR或无BSR等地震反射及速度异常特征,在叠前同时反演过程中,针对性采用了地震道集数据的优化处理、精细速度场建立、岩石物理分析、低频模型建立和水合物综合识别技术等。针对研究区天然气水合物储层预测的叠前同时反演流程如图2所示。
图2
2.1 道集优化及叠加处理
2.1.1 道集优化处理
研究区地震CRP道集采样率1ms,时间范围1.3~5.0 s,最小偏移距134 m,最大偏移距2 506 m,最大覆盖次数为96次。原始CRP道集质量较好,但仍存在随机噪声及残余动校问题,且远道上存在信息畸变(图3)。因此,在道集叠加前,有必要对其进行残余动校优化处理,并对多次波等随机噪声进行压制。需要指出的是,远道集信息畸变会导致道集在远道和近道无法对齐,对后期研究影响较大。由于入射临界角限制,在实际处理中解决拉伸畸变的直接办法就是在动校前对原始道集进行外切,以保证数据质量。道集优化前后叠加对比显示,动校正前,远道的信息发生畸变,近道集和远道集无法对齐,“下拉”现象严重。动校正、外切及随机噪声衰减等优化处理后,道集拉平,道集数据质量明显提高。

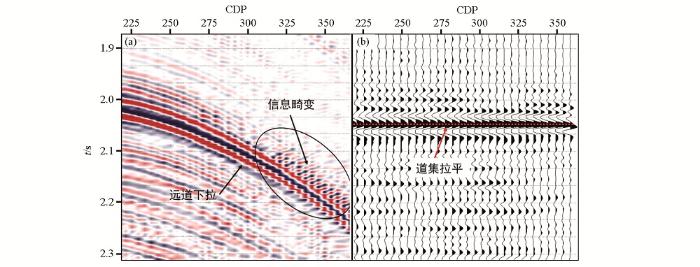

图3
图3
道集优化前(a)后(b)对比
Fig.3
Comparison of the seismic gathers before(a) and after(b) optimization
2.1.2 道集叠加处理
关于叠前同时反演所需的部分叠加数据质控主要涉及两个方面问题:①使用角度道集还是偏移距道集进行部分叠加;②叠加方案怎么确定及用于反演的分叠加数据体个数。分角度叠加与分偏移距叠加各有优劣。如果使用角度道集,反演过程中将失去对速度体的控制,若速度存在问题,那么角度道集也会有问题,所得到的部分叠加数据及反演结果固然存在问题。偏移距道集不存在以上问题,但针对研究区而言,其浅层覆盖次数少,若分偏移距叠加数据体个数较多,会导致远偏移距的叠加数据体缺失浅层数据,其远道部分叠加数据将无法满足对浅层水合物进行预测研究。
高品质分道集叠加地震数据是获得稳定可信的叠前同时反演结果的关键,且高品质分道集叠加数据个数越多,其反演结果越稳定可信。结合优化后道集信噪比与远道畸变外切的情况,为保证每一个部分叠加数据体至少7次以上的覆盖次数,确保部分叠加数据具有较高信噪比和良好资料品质。同时,可以满足浅层水合物的预测研究,研究区采取了三个分偏移距道集叠加的方案,以保证每一部分分叠加数据都有足够的覆盖次数以提高处理成果数据的信噪比。图4~图5叠加结果显示,全叠加数据与分叠加数据地震反射特征一致,在黄色虚线范围内存在地震反射随偏移距增加逐渐增强的现象,AVO现象较为明显。同时,分叠加数据主频在70 Hz,频带范围在20~120 Hz,全叠加、近道、中道分叠加数据均有较高的主频与信噪比,远道分叠加数据主频与信噪比略有降低,但整体上,能较好满足叠前同时反演的需要。
图4
图4
分道集叠加数据对比
a—全叠加数据频谱;b—近道叠加数据频谱;c—中道叠加数据频谱;d—远道叠加数据频谱
Fig.4
Comparison of the offset seismic gathers stacked data
a—The spectrum of full seismic gathers stacked data;b—The spectrum of near seismic gathers stacked data;c—The spectrum of medium seismic gathers stacked data;d—The spectrum of far seismic gathers stacked data
图5
图5
分道集叠加数据频谱
a—全叠加数据频谱;b—近道叠加数据频谱;c—中道叠加数据频谱;d—远道叠加数据频谱
Fig.5
The spectrum of the offset seismic gathers stacked data
a—The spectrum of full seismic gathers stacked data;b—The spectrum of near seismic gathers stacked data;c—The spectrum of medium seismic gathers stacked data;d—The spectrum of far seismic gathers stacked data

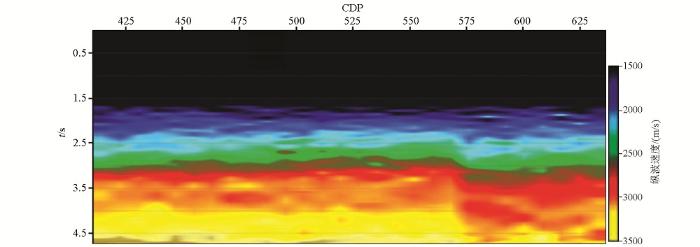

2.2 精确速度场建立
图6
2.3 含水合物储层岩石物理特征分析

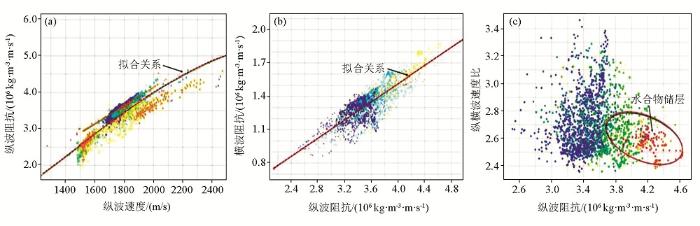

岩石物理分析是储层反演预测的基础。选取与研究区最为邻近的两口钻井,其均在海底以下150 m附近钻获水合物。因此,以海底以下0~200 m为范围,利用声波时差所转化获得的速度等弹性参数及电阻率等测井数据进行交会分析,研究水合物的岩石物理特征,获得水合物储层不同弹性参数之间的关系,并确定水合物的识别标准。研究区利用纵横波速度比与纵波阻抗交汇,获取水合物识别的依据,分析结果认为水合物具有高纵波阻抗和低纵横波速度比的特征,研究区水合物储层纵波阻抗门槛值为4×106 kg·m-3·m·s-1,纵横波速度比门槛值为2.7(图7)。同时,纵波速度与纵波阻抗、纵波阻抗与横波阻抗等弹性参数的交汇分析可以建立适合于研究区不同弹性参数间的关系,为叠前同时反演所需的横波速度等低频模型的建立提供依据。
图7
2.4 低频模型的建立
波阻抗反演依赖于地层层位划分与低频地质模型,而水合物分布不仅受沉积地层控制,还受温度压力的控制,分布较为分散,与地层层序并不完全一致。因此,利用地层解释的层位难以精确地建立符合实际水合物分布特征的地质模型[8]。基于以上分析,可直接利用精细速度场所建立的低频模型,其不依赖于所解释的层序,也避免了测井数据沿地层趋势直接插值所导致的模型化问题[8,17]。因此,利用纵波速度与纵波阻抗、横波阻抗、密度等弹性参数间的经验公式或是岩石物理分析获得的拟合公式,将高密度精细层速度模型转换成叠前同时反演所需的纵波阻抗、横波阻抗、密度等低频模型(图8)。研究区地震资料缺少10 Hz以下频率成分,优化后的精细层速度模型频率为2 Hz,因而转换后的纵波阻抗、横波阻抗、密度等低频模型均为2 Hz,2~10 Hz低频成分可通过反演算法获取,以获得宽频带的弹性参数反演数据体。
图8

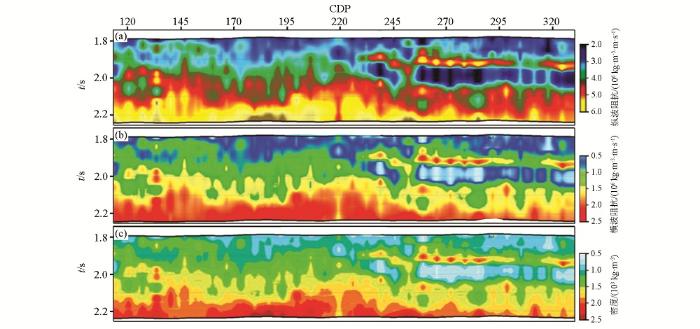

图8
叠前弹性参数低频模型
a—纵波阻抗低频模型;b—横波阻抗低频模型;c—密度低频模型
Fig.8
Low frequency model of Pre-stack elastic parameters
a—low frequency model of P-wave impedance;b—low frequency model of S-wave impedance;c—low frequency model of density
2.5 叠前同时反演
叠前同时反演根据选择的弹性参数配置,对不同偏移距叠加后的三个地震数据体同时进行反演,生成纵波阻抗、横波阻抗、纵横波速度比等反演数据体。除了道集质控与优化处理,精细速度场建立等上述关键环节外,在叠前反演过程中,还需优选适合于研究区的重要反演参数,从而获得可靠的纵波阻抗、横波阻抗、纵横波速度比以及密度等反演结果。针对研究区的资料情况,对反演中的几个敏感性参数进行反复试验和选择,主要有λ、采样率、趋势约束方式、AVO子波、频带补偿等。首先,基于全叠加子波提取各部分叠加体的AVO子波,并选择时窗长度为400~800 ms进行叠加数据体的子波估算,保证提取的每个AVO子波的幅度、相位关系清晰,近道和远道的能量关系匹配良好。其次,对目的层BSR进行了大量、反复的试验,最后确定了适合目的层段的λ、采样率等反演参数。
基于模型的叠前反演可将合成记录和地震记录的匹配程度作为质量控制的标准。研究区反演生成的合成记录与原始地震剖面吻合度较高,两者之间残差较小。因此,其反演结果的可信度较高。同时,可依据岩石物理分析确定的门槛值对水合物进行识别,结果显示识别效果良好。如图9所示,在纵波阻抗和纵横波速度比剖面上都能较清楚地确定水合物的发育位置,且两种弹性参数对水合物储层识别效果基本一致。但是两种弹性参数在水合物厚度预测方面有所差异,较之纵波阻抗,利用纵横波速度比识别的水合物储层厚度普遍较小。因此,需要寻求更优的技术方法,充分利用不同弹性参数对水合物储层的敏感性进行综合识别。
图9

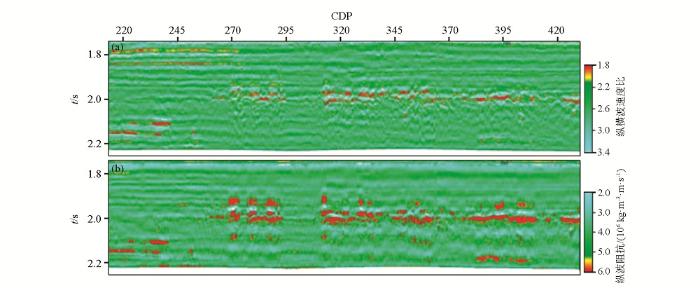

图9
纵横波速度比与纵波阻抗叠前反演对比剖面
a—纵横波速度比叠前反演剖面;b—纵波阻抗叠前反演剖面
Fig.9
Pre-stack inversion contrast section of P-wave velocity to S-wave velocity ratio and P-wave impedance
a—pre-stack inversion section of P-wave velocity to S-wave velocity ratio;b—pre-stack inversion section of P-wave impedance
2.6 水合物分布概率估算
岩相流体概率分析(facies and fluid probabilities,FFP)是应用地震反演结果进行岩性定量解释的工具,是基于贝叶斯判别准则分析岩性与弹性参数之间的相互关系,充分利用反演得到的弹性参数,得到岩性概率体的工具。叠前同时反演得到了地震分辨率下的岩石弹性参数体,如纵波阻抗、横波阻抗、纵横波速度比、泊松比等。这些数据体具有严格的岩石物理意义,然而,由于研究人员很难精确把握这些参数的岩石物理意义,也就很难得到合理的解释结果。鉴于此,通过FFP工具定义概率密度函数(PDF),能够得到每一个岩性的概率体,如泥岩概率体,水合物概率体,砂岩概率体,所有岩性概率体相加为1;除此之外还能得到极大似然岩性体,它代表某种岩性的概率最大。该技术可以综合利用多种反演弹性参数,提高预测精度。
岩石物理分析表明,研究区纵波阻抗和纵横波速度比可以有效识别水合物。因此,以纵波阻抗与纵横波速度比反演结果为基础,利用FFP技术对研究区水合物储层进行精确刻画。具体流程为首先利用纵波阻抗和纵横波速度比分别对水合物储层进行直方图分析,利用直方图分析结果绘制分布概率曲线,再进一步求取基于这两种弹性参数的水合物储层概率密度函数,最后以纵波阻抗和纵横波速度比反演数据为基础,利用概率密度函数联合计算出水合物储层分布概率体(图10)。在此过程中最为关键的参数是分布概率曲线的合理绘制,它直接关系到概率密度函数的正确求取,从而影响水合物储层分布概率体的计算精度。图11中水合物分布概率剖面对比显示,水合物储层分布特征与纵波阻抗(图11a)、纵横波速度比分布特征相似(图11b),而图11c则因为采用FFP技术充分综合了两者的有效信息,提高了水合物储层识别的可靠性,在储层厚度、分布形态等方面预测精度更高。
图10

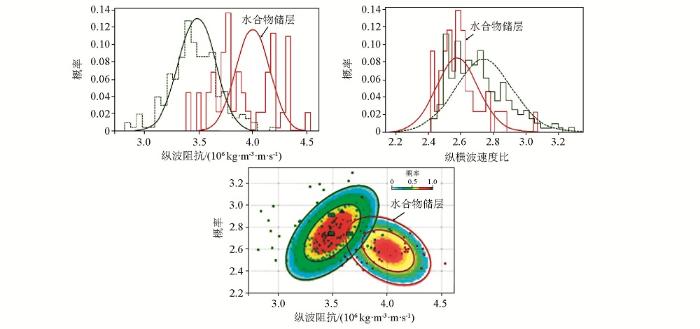

图10
天然气水合物储层分布概率分析
Fig.10
Probability analysis of natural gas hydrate reservoir distribution
图11

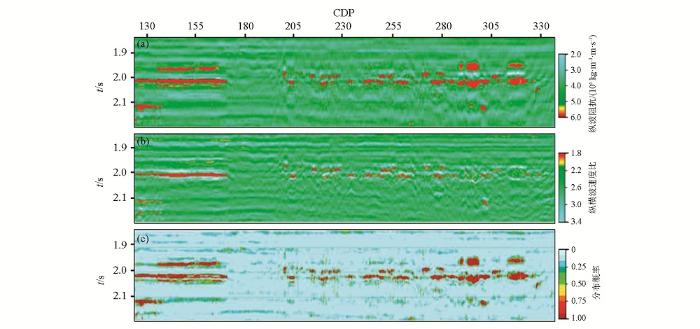

图11
天然气水合物分布概率对比剖面
a—纵波阻抗叠前反演剖面;b—纵横波速度比叠前反演剖面;c—天然气水合物分布概率
Fig.11
The contrast section of gas hydrate distribution probability
a—pre-stack inversion section of P-wave impedance;b—pre-stack inversion section of P-wave velocity to S-wave velocity ratio;c—the section of gas hydrate distribution probability
3 反演效果分析
在岩相流体概率分析结果的基础上,以分布概率0.5为门槛值识别水合物储层,在识别结果上求取时间厚度,最后利用速度资料进一步估算水合物储层厚度,获取其平面分布特征,为后续井位部署提高有力依据。预测结果显示,研究区水合物总体上发育良好,最大预测厚度可达130 m左右,在西部、南部及西北部均成片发育,其中南部水合物平均厚度最大。对比最新钻探结果显示,在水合物预测有利区,于W01、W02、W03站位钻遇多层分布的水合物矿层,并获取了多类型、高纯度的水合物样品(图12)。因此,叠前同时反演预测结果与实际钻探结果吻合程度较高,在一定程度上可认为叠前同时反演技术在无明显BSR或弱BSR水合物发育区应用效果良好。
图12

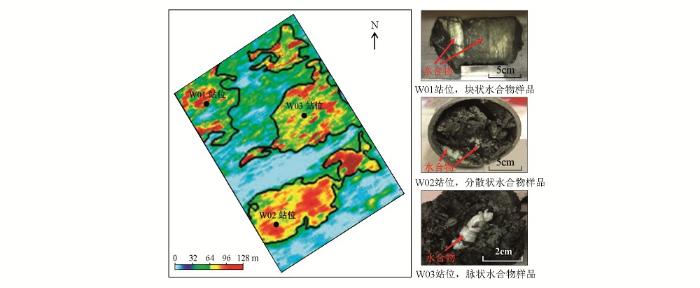

图12
研究区天然气水合物储层分布平面图及钻探获取的样品
Fig.12
The map of gas hydrate reservoir distribution in the study area and samples obtained by drilling
4 结论
1)残余动校正、随机噪声压制等技术手段对道集数据的优化处理以及合理叠加方案的选取,是获得高质量部分叠加地震资料的基础,精细速度场是建立准确低频模型的基础,两者均是获得可靠叠前同时反演结果的重要环节。
2)岩石物理分析认为纵波阻抗及纵横波速度比均是水合物敏感弹性参数,研究区水合物具有高纵波阻抗、低纵横波速度比的特征,其纵波阻抗识别门槛值为4×106 kg·m-3·m·s-1,纵横波速度比门槛值为2.7。且岩石物理分析结果是水合物储层分布概率计算的依据,基于此,可综合识别水合物储层厚度及分布形态,并有效降低水合物储层预测的多解性,提高了水合物储层刻画的可靠性及精度。
3)研究区水合物分布范围广,垂向上呈多层发育,储层最大预测厚度可达130 m。预测结果与钻探结果吻合程度较高,认为叠前同时反演技术是无明显BSR或弱BSR水合物发育区的有效预测手段。
