0 引言

重力勘探广泛应用于地质调查之中,是最重要的地球物理勘查手段之一,重力仪野外生产之前必须进行静态试验是为了了解静态零点漂移是否呈线性变化,越近似线性,说明仪器越稳定,其结果是判断重力仪性能的重要参数,决定了该仪器能否胜任此项工作。

CG-5型重力仪是目前世界上使用最为广泛的相对重力仪之一[1,2,3],静态试验观测时一般设置不大于10 min自动记录一次读数,连续观测不少于24 h。观测完成后,要绘制出静态观测曲线,计算出漂移常量DRIFT值以修正零点位移,同时计算得出静态观测曲线与直线的最大偏差以及静态平均零点位移率,作为静态试验是否合格的控制参数。

关于CG-5型重力仪静态试验的结果分析和应用,前人已进行了较多的研究[4,5,6,7,8,9,10,11,12,13,14,15,16,17],但由于静态试验原理和计算公式非常简单,因此针对其资料整理,却并未见有前人进行详细叙述,规范[18,19,20]对静态试验的计算说明也不系统,而与此同时,由于静态试验数据量大,过程繁琐,标准不统一,初学者在整理数据时往往顾此失彼,或重复计算,浪费了大量的工作时间。笔者介绍了利用Excel电子表格[21,22]快速对CG-5型重力仪静态试验数据进行整理的方法,计算快捷准确、结果直观明了。同时利用Excel散点图趋势线功能快速求取静态零点位移校正参数漂移常量DRIFT,改进了DRIFT的计算方法与准确度。表格中自定义函数、图形等一经生成,不用再修改,且计算结果具有自动更新功能,若在计算过程中某一参数或数据输入有误,只需修改此参数或数据后,计算结果及其相关的图形显示便自动更新。

1 建立静态试验数据表

打开一个Excel工作表,如表1所示,其中首行(列)为Excel电子表格的列(行)标,将CG-5重力仪中静态试验观测记录输入表格中。

表1   静态试验数据

Table 1  The data table for static test

ABCDEFGHIJ
1读格值固改值儒略日期
时间		时间日期固改后
读格值		重力值零改后
重力值		拟合直
线上各
点值		静态零点位
移曲线与直
线偏差
2GRAV
(1)		TIDE
(1)		DEC.TIME
+DATE(1)		TIME
(1)		DATE
(1)		A2+B2kg×A2
+B2		G2-(C2-$C$2)
×k1		k2×C2+bH2-I2
……………………………
iGRAV
(i-1)		TIDE
(i-1)		DEC.TIME
+DATE
(i-1)		TIME
(i-1)		DATE
(i-1)		Ai+Bikg×Ai
+Bi		Gi-(Ci-$C$2)
×k1		k2×Ci+bHi-Ii
……………………………
nGRAV
(n-1)		TIDE
(n-1)		DEC.TIME
+DATE
(n-1)		TIME
(n-1)		DATE
(n-1)		An+Bnkg×An
+Bn		Gn-(Cn-$C$2)
×k1		k2×Cn+bHn-In

新窗口打开| 下载CSV


第1行(行标为“1”,下同)为数据整理中涉及到的各列数据名称,假设静态试验时间内共在n-1个时刻进行了观测,即有n-1组数据,则第2行至第n行为静态试验在各观测时刻记录的数据。

第A至E列为重力仪导出的原始记录,“GRAV.”、“TIDE”、“DEC.TIME+DATE”、“TIME”、“DATE”等数组名为重力仪导出的.txt文本文件中“读格值”、“固改值”、“儒略日期时间”、“时间”、“日期”的列标题名称。

如表中第A列,GRAV(1)表示静态试验中第一个观测时刻记录的读格值,GRAV(n-1)为静态试验中最后一个观测时刻记录的读格值。第i行的意义为在日期(DATE(i-1))的观测时间(TIME(i-1)),此时儒略日期时间为(DEC.TIME+DATE(i-1)),静态试验记录的读格数为GRAV(i-1),固改值为TIDE(i-1)。

第F至J列,“固改后读格值”、“重力值”、“零改后重力值”、“拟合直线上各点值”、“静态零点位移曲线与直线偏差”,可在Excel电子表格中编辑公式(见表1)计算得出。为叙述方便,文中所有涉及Excel表列运算的公式都以下述方式表述,如第F列为第A列与第B列之和,表述为Fi =Ai -Bi。需要注意的是第F列,在仪器观测时,重力仪参数设置“固体潮改正(tide correction)”如未开启,则原始记录中“GRAV.”一列对应于“读格值”即第A列,位于第F列的“固改后读格值”为第A列“读格值”与第B列“固改值”之和,即Fi=Ai+Bi,如开启,则“GRAV.”一列对应于“固改后读格值”即第F列,此时Ai=Fi-Bi。第G列“重力值”Gi=kg×Ai+Bi,kg为格值校正系数。

至此,静态试验数据表已完成了从第A列至第G列数据的输入或计算,那么第H、I、J列的数据内容输入原因及其含义将在下文介绍。

2 计算漂移常量DRIFT

2.1 关于DRIFT

DRIFT值在《CG-5中文用户使用手册》中称之为“漂移常量”,重力仪中设置该参数的作用是校正零点漂移曲线使之接近水平从而减小零点位移量,其计算公式为:

D'=D+R2-R1T2-T1,

其中:D是在试验观测读数期间的漂移常量,R2、R1分别为在T2、T1时间(单位:天)的重力值(单位:10-5 m/s2)。

由式(1)可见,使用该公式的求取DRIFT的方法是在直线上取两个点求取斜率,读数期间的漂移常量D加上直线斜率即为新的漂移常量D';用该公式求取DRIFT的不足之处是斜率仅是由两点之间的直线求取,它极有可能不能代表整个观测时段的总体零点位移变化趋势。

那么要得到能代表整个观测时段的斜率k1,就必须先计算整个观测时段的零点位移曲线的拟合直线(其斜率即为k1),这是准确快捷求取漂移常量DRIFT值的有效途径,此时漂移常量计算公式为:

D'=D+k1。

虽然在CG-5重力仪内部提供了一个应用软件(calibration DRIFT)可自动确定漂移常量,但由于一般观测时,没有考虑格值校正系数,所以结果不够准确。

2.2 绘制零点位移曲线及其拟合直线

在Excel电子表格中,以重力值(第G列)为y轴,以儒略日时间(第C列)为x轴做“散点图”,然后为散点图“添加趋势线”。注意此处一定是“散点图”而非“折线图”,因为折线图时Excel会默认为横坐标不是x列的数据而是行号,从而为趋势线计算出错误的线性回归方程。

设置趋势线格式,在“趋势线选项”中,选择“线性”和“显示公式”,此处显示的公式为直线公式(3),其中k为斜率,b为y轴截距,即为静态零点位移曲线的拟合直线公式,其斜率就是计算整个观测时段漂移常量DRIFT值时所需求的k1,

y=kx+b。

图1为实际生产中一组静态试验数据,其中蓝色散点组成的曲线和红色直线分别为零点位移曲线及其拟合直线,图中拟合直线公式为y=-0.189x+11 559.040,斜率k1=-0.189,k1即为DRIFT值。

图1

新窗口打开| 下载原图ZIP| 生成PPT

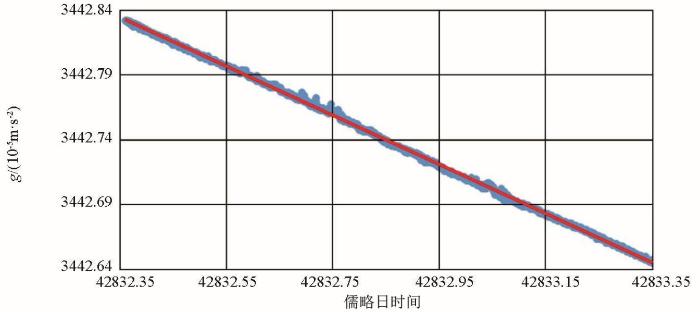

图1   零点位移曲线及其拟合直线

Fig.1   Zero drift curve and its fitting line


3 零点位移改正

零点位移改正的目的是要求重力仪在静止状态下读数保持不变,此时,零点位移曲线是一条水平直线,但这一理想状态实际上是不可能达到的,因此,只能把零点位移曲线的拟合直线利用k1校正到近似水平。

在表1中编辑第H列零改后重力值,Hi=Gi-(Ci-$C$2)×k1。式中,以观测数据的第一个点值(单元格C2)作为起算点,其后的所有数据都和该值校正到同一水平线上。在Excel中,以零改后重力值(第H列)为y轴,以儒略日时间(第C列)为x轴做“散点图”,添加趋势线并显示公式(3),发现拟合直线斜率k2非常小,接近于0。

图2为图1数据经零点位移改正后所得结果,为了更清晰显示蓝色散点的分布,图2减小了y轴重力值的显示范围同时也增大了纵向比例尺。可见,零改后零点位移曲线的拟合直线(红色直线)近似水平,拟合直线公式为y=-0.000 009x+3 443.202,斜率k2接近于0,而由重力值构成的零点位移曲线(蓝色散点)分布在直线两侧不远处,近似直线。

图2

新窗口打开| 下载原图ZIP| 生成PPT

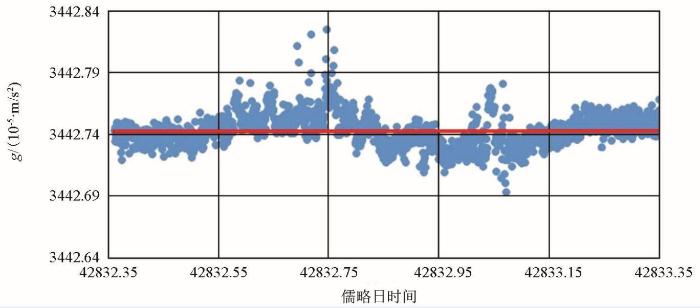

图2   零改后零点位移曲线及其拟合直线

Fig.2   The curve of zero drift after correction and its fitting line


上述在电子表格中所进行的零点位移改正,可通过重新设置重力仪的DRIFT值在仪器观测时直接实现,具体步骤为在重力仪主设置窗口选择“AUTOGRAV”图标,然后按“F5”键,系统将显示仪器参数设置窗口,再进入AUTOGRAVPARAMETER子窗口,找到“Drift”,按“F3”键,把模式从FUNCT转换到EDIT,根据式(2),仪器中设置窗口显示的数值是D,将k1代入,即求得新的漂移常量D'值,将之取代原值输入重力仪。

4 求取静态试验参数

根据式(3),可以计算得出每一个原始记录数据观测时间点(第C列儒略日时间)对应在水平直线上的重力值,该值位于表1第I列,Ii=k2×Ci+b。

在表1中,静态零点位移曲线与直线偏差(第J列)就是在每个原始记录观测时间点上零改后重力值(第H列)与其拟合水平直线上的重力值(第I列)之差,公式为Ji=ABS(Hi-Ii)。鼠标选中列J全部数据,Excel表格右下角状态栏将显示偏差“最大值”、“最小值”等。也可在图2中直观读出,其零点位移曲线与直线的最大偏差为0.008×10-5 m/s2,位于儒略日时间43 832.75处。

平均零点位移率可由式(4)计算,式中,J为在每个原始记录观测时间点上静态零点位移曲线与直线的偏差,共观测了n次,在Excel表格中编辑计算公式为J(n+1)=AVERAGE(J2:Jn)。

ν=∑i=1nJn。

5 结论

综上所述,CG-5型重力仪野外静态试验数据在Excel中的整理可通过以下几个主要步骤快速实现。

1) 建立静态试验数据表。主要是把“读格值”、“固改值”、“儒略日时间”、“时间”、“日期”这几列数据从重力仪导出的.txt文本文件中通过复制粘贴至Excel静态试验数据表第A列至第E列,通过公式,计算得到位于第F列的“固改后读格值”和位于第G列的“重力值”。

2) 计算漂移常量DRIFT,通过绘制零点位移曲线及其拟合直线实现。以“重力值”为y轴,以“儒略日时间”为x轴做散点图,然后为散点图“添加趋势线”,然后为趋势线“显示公式”,该趋势线公式的斜率即为DRIFT值。

3) 零点位移改正。通过第G列的“重力值”和第C列的“儒略日时间”,计算得到第H列“零改后重力值”,并绘制其零点位移曲线及拟合直线图。

4) 求取静态试验参数。计算得出每一个原始记录数据观测时间点对应在水平拟合直线上的重力值(第I列),以第I列与第H列之差,计算得到静态零点位移曲线与直线偏差(第J列),同时根据公式计算平均零点位移率。

至此,完成了CG-5重力仪静态试验原始数据在Excel电子表格中标准化整理的数据表,求取了漂移常量DRIFT,计算了仪器性能控制参数静态零点位移曲线与直线偏差以及平均零点位移率,绘制了零点位移校正前后的零点位移曲线及其拟合直线图。这些图、表、参数可作为判断仪器性能或校正仪器之用,也可在略加修饰之后打印,作为野外验收原始资料。

野外实践表明,利用Excel整理CG-5型重力仪静态试验数据,过程简单易行,结果直观明了,避免了繁琐的计算,可大大缩短数据整理时间,且运算准确,是野外数据整理的有效工具。
