0 引言
非开挖顶管法经常遇到土质松散、地下水丰富、易坍塌等问题,影响正常施工或使用。为此,在实践中常采用压密注浆法加固土体,以提高地层的物理力学性能,保证顶管施工顺利进行,确保顶管长期安全地发挥作用[1]。压力注浆法加固地层是通过一定的压力将可固化的化学浆液或水泥浆液注入地层的裂隙或空隙,以改善地层的物理力学性能。地层进行注浆加固后,需要采用探测手段对加固效果进行检验,常用的方法有钻孔法、挖深法、压水试验及物探方法[2];前三种方法不仅检测成本高,且检测范围限于一点,检测范围小,而物探方法则具有快捷、方便、检测费用低等优点,应用广泛[3,4]。文中通过对高密度电阻率法在湘潭市某水源改迁工程加固注浆密实度检测的应用实例,对高密度电阻率法在注浆效果勘探的可行性、有效性进行了分析研究[5]。
1 工程概况
湘潭市三水厂水源改迁工程为湘潭中环水务有限公司在湘潭市河东江边至三水厂铺设的一条取水管道,采用顶管法进行施工,顶管直径1 200 mm,长度约150 m,途中穿越滨江路及临近的湘江防洪大堤,顶管埋深约为15~20 m。
场地位于湘潭市河东沿江风光带,原始地貌属湘江河流河漫滩—冲积I级阶地。在勘察范围及勘探深度内,场地地层自上而下依次为人工填积的杂填土及素填土,冲积而成的粉土、卵石以及下伏基岩强风化、中等风化粉砂质泥岩。场地主要见上层滞水、潜水和基岩裂隙水。通过2016年1月对水源改迁工程导流管顶管线型路基及防洪大堤灾害的检测,探明了公路路基及防洪大堤内部的空洞及缺陷,对施工区存在的空洞及缺陷进行了注浆加固处理。
2 顶管注浆加固质量检测
2.1 检测原理
2.2 野外工作布置及数据处理

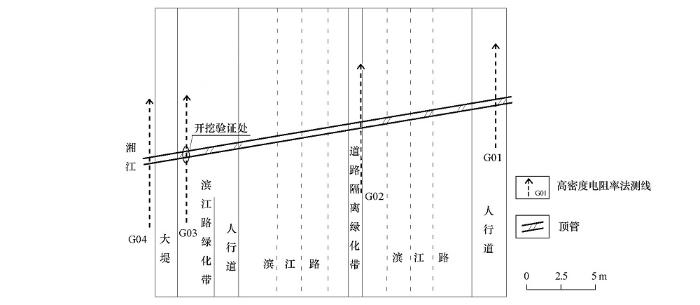

本次勘探使用仪器为吉林大学工程技术研究所研制的E60M型分布式高密度电阻率法仪。共布置4条测线(图1),受施工场地条件限制,G01号线布置在右侧人行道边,长度69 m,点距3 m;G02、G03、G04号线分别布置在道路中间隔离绿化带中、河堤内侧坡的中部位置、河堤外侧坡的中部台阶位置,长度均为93 m,点距均为3 m,测线50 m附近对应顶管在地表投影位置,测线方向(及沿河堤方向)均与顶管方向大致垂直。
图1

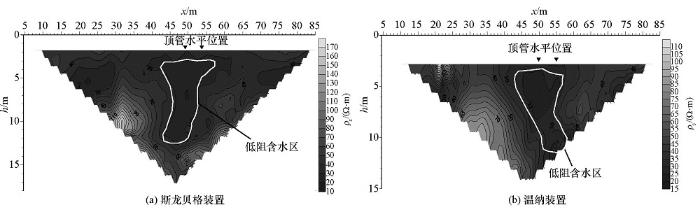

G01测线上,顶管的水平投影位置位于该测线29.5 m、33.1 m附近;其余3条测线G02、G03、G04上,顶管的水平投影位置位于测线50 m、53.6 m附近。每条高密度测线上,均采用两种装置(斯龙贝格装置、温纳装置)进行观测,以便探测成果的相互对比验证。斯龙贝格装置可初步确定异常位置,与对称等距排列的溫纳装置对比,进一步确定异常区域具体位置,使异常地层区域位置更加准确。利用Res2dinv高密度处理软件对采集数据进行处理,并对G03、G04测线探测成果图进行对比解释说明。
2.3 成果解释
图2
图3

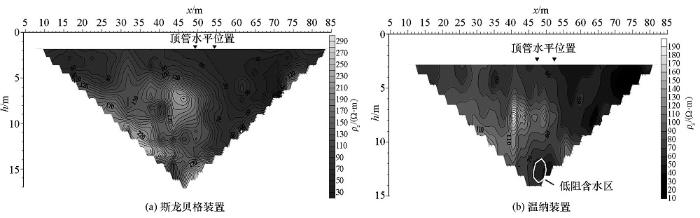

通过对图3的结果分析,在顶管周边区域8~10 m范围内,相对的低电阻率异常较少,只是温纳装置的探测结果中,在该测线上48~52 m(深度约12~14 m)范围内存在相对低的视电阻率异常,视电阻率ρs值小于50 Ω·m。
该场地高密度电阻率法物探的解释参考实地地质工程勘察资料。依据各地层电性的变化情况,经对收到的资料分析研究,以及本次高密度物探实测资料的反演处理成图,定性定量地解释推断如下。
表1 高密度电阻率法推断解释的异常位置
| 测线号 | 异常范围 | 备注 |
|---|---|---|
| G01 | ① 剖面27~31 m(深度约7~12 m) | 顶管的水平位置在测线50 m、53.6 m附近 |
| ② 剖面39~42 m(深度约9~10 m) | ||
| G02 | ① 剖面44~55 m(深度约8~12 m) | |
| ② 剖面60~67 m(深度约6.5~8 m) | ||
| G03 | 44~56 m(深度约3~11 m) | 现场后期对高密度电阻率法测线G03上的异常进行了开挖查证 |
| G04 | 48~52 m(深度约12~14 m) |
沿导流管顶管线型周边区域8~10 m范围内,总体而言注浆较密实,未发现有空洞现象,只是局部存在少数地下水富集区。异常区域范围内介质较松散,为土层充填且含水较丰富。
3 开挖验证

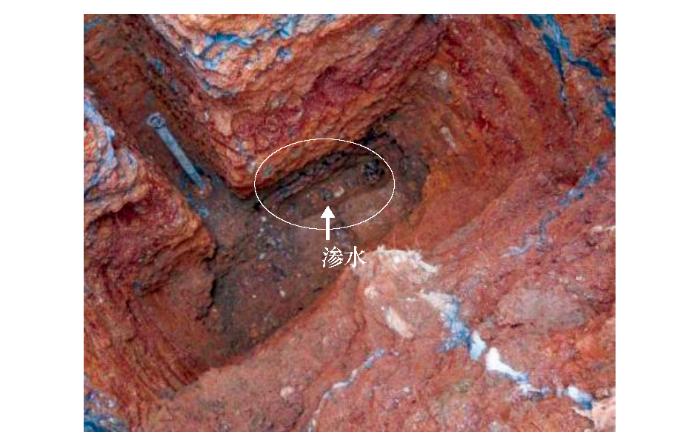

本次地球物理勘探完成后,施工单位根据物探的初步成果,对高密度电阻率法测线G03上的异常进行了开挖查证(图4)。开挖深度约3 m,开挖位置位于该测线约50 m处。
图4
根据附图的现场照片以及实地调查,地表及 3 m 以下地下介质主要为红色黏土,3 m埋深之后土层变得潮湿,含水丰富,现场坑内可见较明显的渗水;在该开挖坑内施工单位进一步采用钢钎往下试探,也均为土层,没有空洞存在。
开挖查证情况说明,高密度电阻率法推测的低阻异常区可能主要是由于局部土层含水后所致,没有明显的空洞存在,这也进一步证明物探推断解释成果的正确。
4 结语
高密度电阻率法可有效地对地层连续性进行勘探,在密实度检测中采用斯龙贝格装置和溫纳装置可取得较好的勘探效果;溫纳装置对地质体的垂直方向划分范围较准确,对水平变化较大的地质体反映相对较差,结合两种装置共同采集数据可提高探测深度、观测精度,使观测形式多样化。运用不同装置的高密度电阻率法应用领域将更加宽广,具有广阔的发展前景。
