0 引言
利用地球物理测井资料预测煤层气储层含气量有多种方法,主要方法有3种:即多元回归分析、兰氏方程和BP神经网络。刘荣芳等[1]利用常规测井曲线与含气量的关系,建立了以煤层结构为基础的回归方法,对煤层含气量进行计算,取得了较好的效果;孟召平等[2]发现煤层含气量与有效埋深 、体积密度 、自然电位 、电阻率、声波时差 、自然伽马及补偿中子等参数之间存在一定的相关性,采用测井参数预测煤层含气量具有较好的应用前景。兰氏方程法是将测井煤质分析碳、灰、水结果与含气量联系起来的一种间接解释方程,金泽亮等[3]根据沁水盆地柿庄区块煤层气储层的典型地质特征及该区块的测井资料和岩芯分析数据,利用兰氏方程导出了煤层含气量计算的经验公式。BP神经网络也是利用电阻率、体积密度、自然伽马和声波时差等测井参数,通过BP神经网络训练预测值和期望值的吻合性来计算煤层含气量,潘和平等[4]通过大量数据分析表明BP神经网络预测煤层含气量精度比较高;李春辉等[5]利用非线性的 BP人工神经网络建立煤与瓦斯突出强度预测模型, 来预测煤与瓦斯突出强度的大小,结果显示煤与瓦斯突出强度的预测值与实测值吻合较好。总之,兰氏方程法是用测井资料计算出煤层碳、灰、水含量,再计算含气量,是一种间接计算方法,BP神经网络由于训练的复杂性一般也不实用。
1 理论基础
煤层气主要以 3 种形式赋存在煤层中,即吸附在煤孔隙表面上的吸附状态,分布在煤的孔隙及裂隙内呈游离状态和溶解在煤层水中呈溶解状态。煤层气主要以吸附状态存在,吸附气量占煤层含气量的比例最大。随着煤层含气量增加,煤的体积密度减小,因此,统计表明煤层含气量与体积密度之间呈负相关关系;由于煤层内部条带状、片状、层状结构以及煤的密度小等,使得声波在煤层中具有较低的传播速度,在声波测井曲线中体现为时差较高。声波时差对含气性敏感,煤储层含气性增高,声波传播速度减少,声波时差增大,煤层含气量与声波时差表现出正相关性;煤的有机质和无机质都不是放射物质。在成煤过程中,外来矿物质决定煤的天然放射性,一般情况下,煤的自然放射性很弱,但是,由于煤中黏土矿物的存在影响煤的吸附性能,降低煤层含气量,所以随着煤的自然放射性增强,煤层含气量将减少,故表现为负相关[2];电阻率曲线除受含气量影响外,主要还受煤层含水性及井径和井液侵入的影响。煤层孔隙度越大含水性越大、电阻率值越低;井径影响实质上反映了泥浆电阻率的影响,随着井径扩大,电阻率受井液电阻率影响越大;电阻率也受泥浆侵入的影响,泥浆侵入地层越深电阻率受影响越大,当侵入深度很大时 ,仪器只能探测到侵入带, 探测不到原状地层[6],因此用电阻率计算煤层含气量最不科学。根据以上理论,我们采用自然伽马结合补偿密度和声波时差等计算煤层含气量,另外考虑到煤层埋藏深度对含气量的影响,进行回归分析时也应把它考虑进去。
具体分析还要注意以下几点:
1) 测井参数取值采用加权平均值法,即所有测井参数从见煤深度到至煤深度每5 cm一个采样点,采用平均值。
2) 为了测井原始基础数据的可靠性和准确性,必须对他们进行标准化。由于不同地区、仪器、探管、刻度器及操作方式的差异、井径扩大、井液密度、随机干扰等变化,必定对测井参数造成影响,为此,我们对测井数据进行“标准化”。在研究区内具有多井横向上连续、地层厚度较大、岩性一致、测井响应横向上变化不大的地层,可作为标准层。在整个研究区选一个标准层中物性变化最小的钻孔作为标准孔,其他钻孔测井曲线就可以它为标准进行适当的平移(即曲线重叠),以消除误差;或者将所有钻孔的某一标准层取平均值,然后各个钻孔标准层均向其靠近。从而达到对煤层测井曲线的标准化。
标准层必须满足以下条件:① 层位全区稳定分布、岩性一致(或者有特别稳定的夹层)、物性特征明显、便于全区对比追踪。② 要有一定的厚度。③ 煤系地层最好选井径扩大最小、自然伽马最低、声波时差和密度曲线变化平缓、物理性质变化最小的致密灰岩。④ 作为一个单层或层组、且靠近目的层位。
根据以上条件,本次研究取全部煤层气井太原组K2灰岩平均值作为标准值,各个钻孔标准层均向其靠近。
3) 测井曲线煤层深度与钻井取芯的煤芯深度之间存在深度差(1.5‰以内),因此必须对每条测井曲线按照钻探取芯的深度、夹矸及测井曲线煤层顶底板变化情况等进行深度归位,使两者深度严格一致。
2 勘探区概况
沁水煤田为中国目前产煤最多的大型石炭二叠纪煤田,是山西省6大煤田之一,位于山西省东南部,沁水煤田煤炭资源量约3 000亿t。煤种以高变质的贫煤、无烟煤为主。沁水煤田具有丰富的煤层气资源。根据中联煤层气有限责任公司全国煤层气评价资料,沁水煤田煤层气资源量为6.85万亿m3,占山西省煤层气资源量的65%,近占全国煤层气资源量的四分之一,是目前国内勘探程度最高、储量条件稳定、开发潜力巨大、商业化程度最高的煤层气田。沁水煤田含煤地层为石炭二叠系,具有开采价值的煤层主要赋存于石炭系上统太原组、二叠系下统山西组,其中3号和15号为煤层气开发的主要煤层。本次所研究的勘探区位于沁水煤田东部,15号煤层为区内唯一一层全区可采的稳定煤层,该煤层为高变质无烟煤,煤层埋藏深,结构简单,顶底板均为泥岩或砂质泥岩,封闭性较好。勘探区总体构造形态为走向NE、倾向NW、倾角6°~12°的单斜构造,在井田东部边界断层发育,总之井田构造简单。
3 实际应用
表1 15号煤层测试含气量与测井深度及标准化参数
| 样品号 | 测试含气量 /(m3/t) | 煤层深度 /m | 自然伽马标准值 /API | 补偿密度标准值 /(g/cm3) | 声波时差标准值 /(μs/m) |
|---|---|---|---|---|---|
| 1 | 9.90 | 848.52 | 33 | 1.41 | 462 |
| 2 | 11.53 | 849.82 | 15 | 1.47 | 512 |
| 3 | 6.04 | 850.22 | 31 | 1.44 | 456 |
| 4 | 7.03 | 850.92 | 53 | 1.81 | 392 |
| 5 | 11.70 | 550.84 | 20 | 1.59 | 431 |
| 6 | 11.58 | 551.84 | 26 | 1.41 | 463 |
| 7 | 11.47 | 552.59 | 15 | 1.40 | 474 |
| 8 | 11.48 | 553.84 | 33 | 1.52 | 438 |
| 9 | 5.03 | 554.54 | 55 | 1.96 | 344 |
| 10 | 4.11 | 554.84 | 60 | 2.11 | 341 |
| 11 | 7.68 | 751.13 | 31 | 1.52 | 475 |
| 12 | 8.92 | 751.78 | 34 | 1.49 | 472 |
| 13 | 8.76 | 752.53 | 40 | 1.55 | 469 |
| 14 | 12.98 | 585.26 | 24 | 1.51 | 451 |
| 15 | 13.97 | 585.86 | 22 | 1.52 | 472 |
| 16 | 13.53 | 586.81 | 40 | 1.62 | 450 |
| 17 | 13.72 | 587.86 | 19 | 1.56 | 466 |
| 18 | 11.62 | 588.36 | 33 | 1.74 | 445 |
| 19 | 8.32 | 589.31 | 48 | 1.77 | 396 |
| 20 | 9.43 | 892.54 | 37 | 1.63 | 426 |
| 21 | 10.42 | 893.34 | 8 | 1.58 | 415 |
| 22 | 10.69 | 894.04 | 37 | 1.63 | 444 |
| 23 | 12.13 | 894.54 | 25 | 1.71 | 436 |
| 24 | 10.33 | 571.36 | 28 | 1.61 | 447 |
| 25 | 11.70 | 571.76 | 16 | 1.55 | 460 |
| 26 | 9.75 | 572.86 | 41 | 1.69 | 432 |
| 27 | 10.93 | 574.46 | 24 | 1.60 | 426 |
| 28 | 10.52 | 575.06 | 21 | 1.60 | 447 |
| 29 | 13.07 | 1025.12 | 35 | 1.66 | 461 |
| 30 | 12.94 | 1026.12 | 22 | 1.68 | 493 |
| 31 | 16.27 | 1027.12 | 24 | 1.56 | 517 |
| 32 | 13.74 | 1027.62 | 24 | 1.56 | 510 |
| 33 | 12.60 | 1028.12 | 18 | 1.55 | 475 |
| 34 | 9.72 | 1028.72 | 37 | 1.57 | 458 |
| 35 | 17.22 | 835.37 | 17 | 1.30 | 460 |
| 36 | 16.11 | 836.27 | 27 | 1.35 | 472 |
| 37 | 15.23 | 836.77 | 34 | 1.50 | 477 |
| 38 | 12.92 | 838.37 | 32 | 1.30 | 467 |
| 39 | 15.14 | 666.57 | 16 | 1.55 | 460 |
| 40 | 14.72 | 666.97 | 12 | 1.46 | 470 |
| 41 | 16.20 | 667.37 | 31 | 1.48 | 527 |
| 42 | 16.37 | 667.77 | 22 | 1.48 | 494 |
| 43 | 14.91 | 669.33 | 8 | 1.47 | 455 |
| 44 | 13.78 | 670.63 | 24 | 1.51 | 444 |
| 45 | 9.97 | 1238.22 | 47 | 1.60 | 426 |
| 46 | 10.01 | 1238.82 | 49 | 1.57 | 425 |
| 47 | 10.37 | 1239.55 | 29 | 1.53 | 425 |
| 48 | 11.25 | 1240.15 | 43 | 1.52 | 417 |
| 49 | 10.50 | 1240.80 | 55 | 1.59 | 435 |
| 50 | 12.24 | 1241.30 | 24 | 1.54 | 452 |
图1

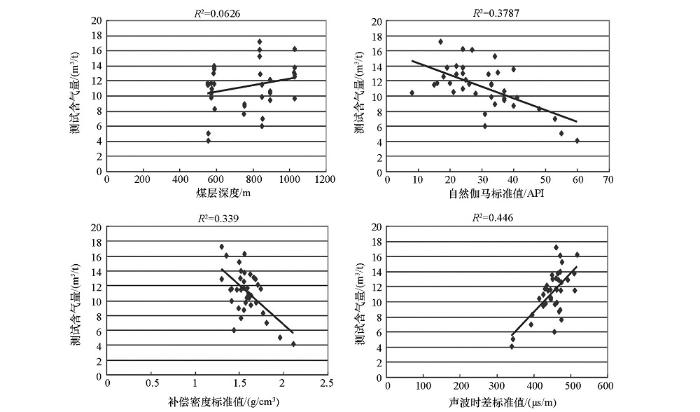

对前面38个煤层含气量测试样品与对应的各测井参数进行回归,由图1可见15号煤层测试含气量和自然伽马标准值、声波时差标准值及密度标准值的相关性较好。
设含气量为Q,自然伽马标准值为GRB、声波时差标准值为ACB、密度标准值为DENB,对它们进行多元回归,得出回归方程:
Q=1.57-0.074GRB+0.032ACB-1.738DENB
R=0.71
F=11.81
查F检验临界值表,自由度N-M-1=34,自变
量数目M=3,F=11.81>2.883,回归方程有效。
表2 计算含气量与测试含气量关系
| 样品号 | 测试含气量 /(m3/t) | 计算含气量 /(m3/t) | 绝对误差 /(m3/t) | 相对误差 /% |
|---|---|---|---|---|
| 39 | 15.14 | 12.41 | 2.73 | 18 |
| 40 | 14.72 | 13.18 | 1.54 | 10 |
| 41 | 16.20 | 13.57 | 2.63 | 16 |
| 42 | 16.37 | 13.18 | 3.19 | 19 |
| 43 | 14.91 | 12.98 | 1.93 | 13 |
| 44 | 13.78 | 11.38 | 2.4 | 17 |
| 45 | 9.97 | 8.94 | 1.03 | 10 |
| 46 | 10.01 | 8.82 | 1.19 | 12 |
| 47 | 10.37 | 10.36 | 0.01 | 0 |
| 48 | 11.25 | 9.09 | 2.16 | 19 |
| 49 | 10.50 | 8.66 | 1.84 | 18 |
| 50 | 12.24 | 11.58 | 0.66 | 5 |
| 平均值 | 1.78 | 13 |

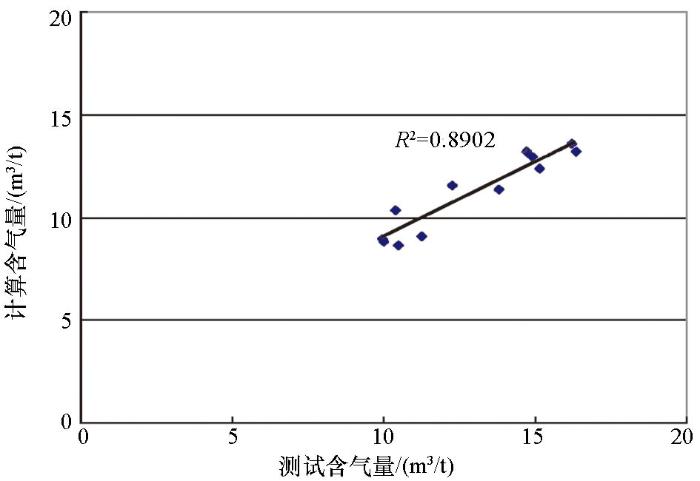

把计算含气量和测试含气量做交会图(图2),二者呈明显的正相关关系。
图2
测试含气量和预测含气量相关系数R2=0.89,二者相关性较好、预测精度较高。

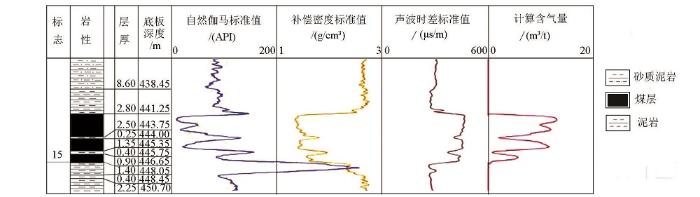

下面以P7号钻孔为例,用自然伽马标准值、补偿密度标准值和声波时差标准值计算含气量(图3)。
图3

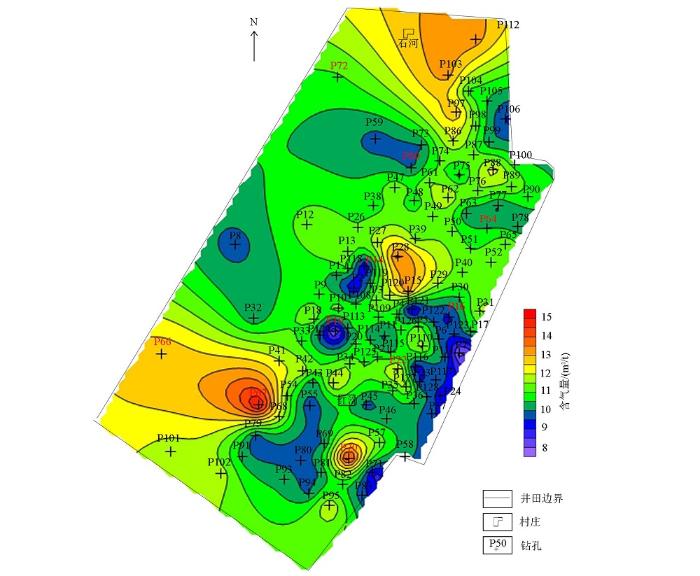

利用得到的多元回归方程式,计算123个普通煤田孔15号煤层的含气量,并绘制煤层气含量等值线分布图(图4),从含气量等值线图可以看出,整个勘探区煤层气含量分布趋势为东部较低、西部较高,特别是WS和WN两个黄色区域含气量相对较高,可以作为煤层气勘探与开发的先期地段,最大值为西南部P67号钻孔的15.26 m3/t,最小值为东部边界P7号钻孔的7.59 m3/t,平均值为10.84 m3/t。
图4
总体来说,煤层气含量分布趋势和地层走向与倾向一致,也就是说勘探区总体为走向NE-SW、倾向由ES往WN的单斜构造,WN部煤层埋藏深覆盖好且没有构造含气量高、SN部煤层埋藏浅覆盖差且断层发育形成裂隙处于张剪或引张状态,造成附近的煤层割理和外生裂隙系统极其发育,煤储层易改造成高渗透率储层,与煤储层近同时期形成的裂隙带,构成良好的煤层气逸散通道,不利于煤层气的赋存,使煤储层含气量降低。
4 结论与建议
1) 本研究区进行测井参数与测试含气量之间的多元回归分析, 利用多元回归式得到的含气量预测值与测试含气量对照表明,其误差较小。
2) 多元回归分析方法预测煤层气含量快速、准确、可靠、简单、成本低。因此,可以将其运用到煤层气勘探与开发实际工作中。
3) 利用文中得到的多元回归方程式,计算研究区15号煤层的含气量,绘制煤层气含量等值线分布图,表明煤层气含量分布趋势和地层走向与倾向一致,同时煤层含气量的大小还与构造、裂隙带等因素有关。
4) 煤层气含量分布趋势为煤层气勘探和开发选出有利区域,把西南和西北含气量相对较高的两个黄色区域作为煤层气勘探与开发的先期地段,中部地区作为后背区域,这样不但速度快而且能避免盲目投资,从而节省大量的人力、物力和财力。
