0 引言
然而,前人的研究成果仅局限于地球物理方面的资料。前期研究主要是在台湾海峡盆地西部区域进行系统的地球化学取样,通过对有机地球化学指标(酸解烃、热释烃、土壤蚀变碳酸盐(ΔC)、芳烃及其衍生物总量及稠环芳烃)的测试,分析研究区海底沉积物中烃类的赋存状态及其地表响应特征,结果发现各项化探指标均显示该区油气渗漏活动的地表响应异常特征较明显,具有较好的油气勘探潜力,为指示深部油气藏的存在性提供了最直接的证据[9]。本研究在前期研究的基础,利用研究区海底沉积物的油气地球化学(酸解烃含量及其碳同位素组成特征)信息,研究台湾海峡盆地含油气系统中烃类渗漏体系的地表响应,探讨其烃类来源,进而判别下伏油气藏属性特征,为进一步油气勘探提供可靠的油气地球化学信息。
1 样品与实验
1.1 野外样品采集

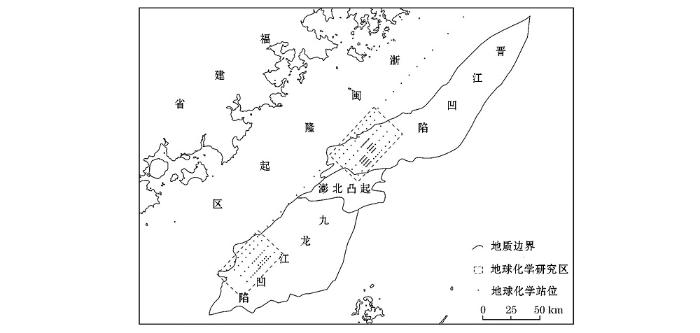

本次台湾海峡油气地球化学研究区共部署地球化学调查站位160个(图1),主要分布于台湾海峡盆地的九龙江凹陷及晋江凹陷,以确定研究区的区域油气地球化学背景及异常特征。海上地球化学取样由上海海洋石油局第一海洋地质调查大队承担。除少数站位采用重力取样外,其余站位均采用活塞取样方式。取柱状样顶部向下85~100 cm段沉积物样品做酸解烃含量及稳定碳同位素分析。
图1
1.2 分析测试
海底沉积物样品预处理、酸解烃含量及其碳同位素组成等实验分析测试均按照《中华人民共和国石油天然气行业标准SY/T 6009-2003油气化探试样测定方法》完成。
2 结果与讨论
2.1 酸解烃组成特征
研究区样品中酸解烃C1~C5均有检出,其中以甲烷(CH4)、乙烷(C2H6)和丙烷(C3H8)为主,丁烷和戊烷系列烃类含量极低,尤其是戊烷系列,只有少数样品有检出[9]。各站位样品的酸解烃指标含量具有CH4>C2H6>C3H8的特征。整个研究区样品酸解烃甲烷含量变化范围为1.50~258.00 μL/kg,平均值为83.90 μL/kg,变异系数为0.65;甲烷含量最高值的站位位于晋江凹陷。酸解烃乙烷的含量范围为0~25.00 μL/kg,平均值为 2.67 μL/kg,明显低于甲烷的含量,最高值位于九龙江凹陷内。酸解烃丙烷含量较酸解烃甲烷和乙烷含量更低,其变化范围为0~18.50 μL/kg,平均值为1.04 μL/kg,最高值同样位于九龙江凹陷。
2.2 酸解烃气体属性判别
表1为研究区海底沉积物样品酸解烃C1~C5气态烃属性综合统计。九龙江凹陷CH4含量为1.5~159.7 μL/kg,占总烃气C1~C5含量的55.0%~100%,属于干气(CH4含量> 95%)湿气(重烃C2+含量>5%)兼有型气体,其中湿气站位比例为37.78%。晋江凹陷的甲烷含量为5.7~258.0 μL/kg,占总烃气体的92.2%~99.4%,湿气站位数为总样品站位数的29.90%,表明该区酸解烃气体以干气为主,混有少量的湿气。
表1 台湾海峡盆地酸解烃气体含量及其属性
| 研究区 | CH4含量/(μL/kg) | C1~C5总含量/(μL/kg) | CH4含量比例/% | 湿气站位比例/% |
|---|---|---|---|---|
| 九龙江凹陷 | 1.5~159.7 | 1.5~269.4 | 55.0~100 | 37.78 |
| 晋江凹陷 | 5.7~258.0 | 5.8~264.0 | 92.2~99.4 | 29.90 |
| 总区域 | 1.5~258.0 | 1.5~269.4 | 55.0~100 | 28.75 |
注:总区域包括九龙江凹陷、晋江凹陷以及这两个凹陷外测线上布设的所有站位
2.3 酸解烃气体来源判别

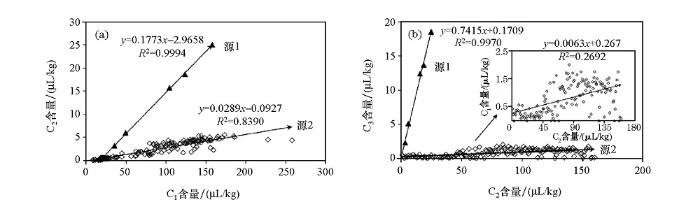

图2
图3
图3

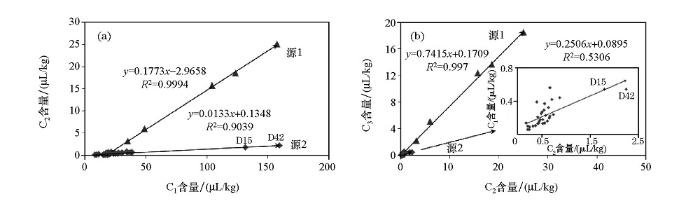

九龙江凹陷样品酸解烃w(C1)—w(C2)(a)和w(C2)—w(C3)(b)含量对比
注:源1的5个异常点从上到下依次为D26、D16、D9、D7和D21站位,源2的2个异常点从左到右依次为D15和D42站位

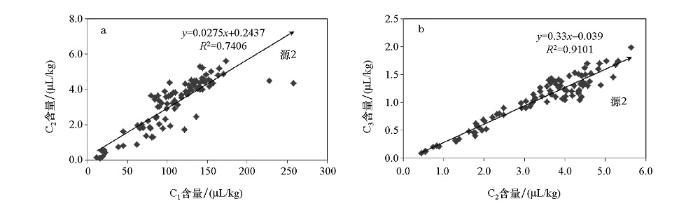

图4
总体而言,从酸解烃气体来源可以推断,整个研究区存在两个气体来源,推测可能来源于研究区内两套不同的烃源岩。这两个气源对研究区的两个凹陷的贡献不同,九龙江凹陷以源1为主,源2对该区存在一定的贡献;而晋江凹陷则主要为源2,源1对该凹陷海底表层沉积物样品酸解烃的贡献很小。
2.4 下伏油气藏属性判别
2.4.1 利用酸解烃气体含量判别下伏油气藏属性

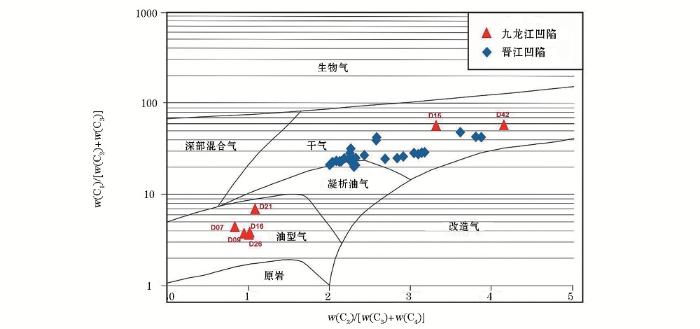

w(C1)/[w(C2)+w(C3)]—w(C2/[w(C3)+w(C4)]十字交叉图可以很好地反应酸解烃气体及其下伏油气藏的属性[14]。从研究区所有酸解烃样品中重烃异常点的w(C1)/[w(C2)+w(C3)]—w(C2/[w(C3)+w(C4)]对比图(图5)可以看出,九龙江凹陷酸解烃异常点在图中分布于油型气区(OIL)和单一的干气区(SINGLE DRY GAS),其中图3中源1的5个异常点(D7、D9、D16、D21和D26站位)均位于油型气区(OIL),而另外2个异常站位(D15和D42站位)则位于干气区(SINGLE DRY GAS)。晋江凹陷的酸解烃异常点在图中均分布于干气区(SINGLE DRY GAS)及与凝析油区(CONDENSATE)的交界处,表明晋江凹陷的酸解烃气体来源以凝析油—干气为主。
图5
结合前面讨论的酸解烃气体的两个来源,以及酸解烃气体属性判别图(w(C1)/[w(C2)+w(C3)]—w(C2/[w(C3)+w(C4)]十字交叉图)的结果可以推断,台湾海峡研究区表层海底沉积物酸解烃气体存在两个烃源,其一为油型气,其二为单一的干气源。这两个源区的气体对九龙江凹陷的表层沉积物都有贡献,且以油型气为主,兼有少量的干气,而晋江凹陷的表层沉积物样品则主要来源于干气源;推测两个烃源可能是来自研究区内的两套不同的烃源岩。
2.4.2 利用酸解烃气体稳定碳同位素判别下伏油气藏属性
天然气甲烷稳定碳同位素为石油天然气属性判别的直接依据。因此,根据不同成因天然气甲烷的稳定碳同位素比值分布情况[15],可以直接对油气化探介质中的甲烷指标的来源进行准确的判别。
整个台湾海峡研究区样品酸解烃甲烷的δ13C值范围为-17.5‰~-34.5‰,属于深源气—热成因气(煤型气和油型气)范畴,其中九龙江凹陷海底表层沉积物样品酸解烃甲烷的δ13C值范围为-17.5‰~-31.6‰,属于深源气—煤型气范畴,代表这两种气体的混合;而晋江凹陷样品的酸解烃甲烷的δ13C值范围为-21‰~-34.5‰,属于煤型气和油型气(裂解气)范畴,且以煤型气为主。
2.4.3 结合酸解烃气体含量及稳定碳同位素判别下伏油气藏属性
甲烷δ13C值与w(C1)/[w(C2)+w(C3)]比值通常被用于判别气体的成因类型[16],而借助天然气甲烷δ13C值与w(C1)/[w(C2)+w(C3)]比值经验版图可以进一步准确地判别酸解烃气体属性。

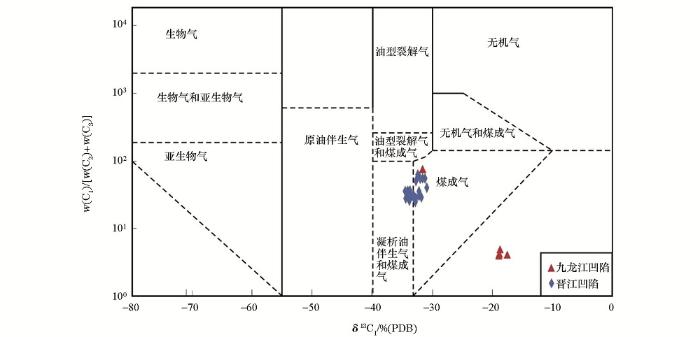

图6为研究区所有站位酸解烃重烃(C2+)异常点的甲烷δ13C值与w(C1)/[w(C2)+w(C3)]关系图。从图中可以看出,九龙江凹陷的D15站位和D42站位位于煤型气(煤成气)偏向油型裂解气和煤成气区,其他5个异常站位则位于无机气范畴;而晋江凹陷的所有异常站位均位于凝析油伴生气和煤成气及煤成气的结合部位。由此表明九龙江凹陷的气源有两个(无机气和煤成气),而晋江凹陷酸解烃气体的来源为凝析油伴生气和煤成气。
图6
3 结论
1) 台湾海峡盆地西部坳陷晋江凹陷和九龙江凹陷含油气系统中存在两个气体来源。源1以油型气为主,源2以干气为主;其中源1为无机气和煤成气的混合气,源2为凝析油伴生气和煤成气的混合气。
2) 两个气源对研究区晋江凹陷和九龙江凹陷的贡献不同。九龙江凹陷以源1为主,源2对该区存在一定的贡献;而晋江凹陷则主要为源2,源1对该凹陷海底表层沉积物样品酸解烃的贡献很小。两个气源可能与研究区内存在的两套烃源岩有关。
致谢:
本次油气地球化学勘探的酸解烃指标(含量及稳定碳同位素比值)由中国石油化工股份有限公司石油勘探开发研究院无锡石油地质研究所分析测试,感谢李武高级工程师和陈英伟高级工程师在数据处理方面给予的帮助。
