径向道变换域叠前Q值估计

唐传章,1, 王金宽1, 魏涛1, 黄新亚1, 程万里2,3,4, 王守东2,3, 李莹2,3

1.中国石油 华北油田分公司, 河北 任丘 062552

2.中国石油大学(北京) 地球物理学院, 北京 102249

3.中国石油大学(北京) 油气资源与探测国家重点实验室, 北京 102249

4.中海石油(中国)有限公司 海南分公司, 海南 海口 570100

Estimation of pre-stack Q-values in the radial trace transform domain

TANG Chuan-Zhang,1, WANG Jin-Kuan1, WEI Tao1, HUANG Xin-Ya1, CHENG Wan-Li2,3,4, WANG Shou-Dong2,3, LI Ying2,3

1. Huabei Oilfield Company, PetroChina, Renqiu 062552, China

2. College of Geophysics, China University of Petroleum(Beijing), Beijing 102249, China

3. State Key Laboratory of Petroleum Resources and Engineering, China University of Petroleum(Beijing), Beijing 102249, China

4. CNOOC(China) Limited Hainan Branch, Haikou 570100, China

第一作者: 唐传章(1975-),男,河北任丘人,硕士,高级工程师,从事地球物理勘探方法研究工作。Email:ktb_tcz@petrochina.com.cn

收稿日期: 2025-06-15   修回日期: 2025-09-22

基金资助: 中国石油天然气股份有限公司华北油田校企合作项目(HBYT-KTY-2023)
国家重点研发计划课题(2019YFC0312003)

Received: 2025-06-15   Revised: 2025-09-22

摘要

准确估计品质因子Q值对于提高地震数据分辨率和储层描述至关重要。传统Q值估算方法多利用叠后数据进行估计,忽略了射线路径对Q值估计的影响,同时叠加的平均效应能够改变地震数据的衰减特性,降低了Q值估计的准确性。叠前数据较准确地保留了地下介质的衰减特征,利用叠前数据能够进行更准确的Q值估计。本文用径向道变换将叠前数据转换到视速度—旅行时(R-T)域,结合对数谱面积双重差(LSADD)方法,提出QVAV_LSADD叠前Q值估计方法,该方法在不需要精确的层速度的情况下,考虑了射线路径的影响。通过模拟数据与实际数据处理,验证了该方法具备较高的精度与抗噪能力。

关键词: 介质Q; 叠前数据; QVAV; LSADD

Abstract

Accurate estimation of the quality factor(Q) is essential for enhancing seismic data resolution and reservoir characterization.Conventional Q estimation methods generally utilize post-stack data, which neglect the impacts of raypaths.Moreover,the average effect of stacking alters the attenuation of seismic data,reducing the accuracy of Q estimation.Compared to post-stack data,the pre-stack data more faithfully preserve the attenuation properties of subsurface media,enabling more accurate Q estimation.Therefore,this study converted pre-stack data into the apparent velocity and travel time(R-T) domain,using the radial trace(RT) transform.Combined with the logarithmic spectral area double difference(LSADD) method,a pre-stack Q estimation method named QVAV_LSADD was proposed.This method accounted for the impacts of raypaths under imprecise interval velocities.Its high accuracy and strong noise resistance were validated through the processing of both synthetic and real data.

Keywords: quality factor(Q-value) of medium; pre-stack data; Q versus apparent velocity(QVAV); logarithmic spectral area double difference(LSADD)

PDF (2483KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

唐传章, 王金宽, 魏涛, 黄新亚, 程万里, 王守东, 李莹. 径向道变换域叠前Q值估计[J]. 物探与化探, 2025, 49(6): 1363-1371 doi:10.11720/wtyht.2025.0117

TANG Chuan-Zhang, WANG Jin-Kuan, WEI Tao, HUANG Xin-Ya, CHENG Wan-Li, WANG Shou-Dong, LI Ying. Estimation of pre-stack Q-values in the radial trace transform domain[J]. Geophysical and Geochemical Exploration, 2025, 49(6): 1363-1371 doi:10.11720/wtyht.2025.0117

0 引言

Q值是描述波传播过程中介质吸收特性的重要参数之一。在地震勘探中,Q值可用于分析地下介质的衰减特征,提供能量补偿信息,并辅助识别岩性和孔隙流体。传统的Q值估算方法大多基于零偏移距VSP和叠后地震数据。Tonn[1]利用合成VSP地震数据对几种Q值估计方法进行了对比分析,认为对数谱比(logarithmic spectral ratio,LSR)方法抗噪能力较弱。为减少噪声对Q值估计的影响,多位学者采用了积分、正则化和滤波等手段提高Q值估计方法的抗噪能力[2-4]。Cheng等[5]提出了对数谱面积双重差(logarithmic spectral area double difference,LSADD)方法。该方法通过两次计算对数谱面积差异来估计Q值,提高了方法的抗噪能力。尽管该方法具有较高的准确性和和抗噪能力,但目前仅适用于VSP和叠后地震数据。叠后地震数据是经过动校正、叠加后得到的地震数据,利用叠后数据进行Q值估计时都假设地震波是按垂直方向进行传播的,叠后数据相当于自激自收地震记录。这和实际地震波的传播路径有较大的差异,由于野外实际地震数据接收时都是以一定的炮检距进行接收的,同时叠加的平均效应也会改变波形和波的衰减特征,因而基于叠后数据的Q值估计必然有较大的误差。

相比叠后地震数据,叠前数据保留了原始地震波形,可用于更准确地估算Q值。利用叠前数据进行Q值估计时,应充分考虑不同接收点地震数据的地震波传播路径的差异。叠后Q值估计方法假设地震资料是零炮检距接收的,不适应叠前数据。一些研究人员针对叠前数据开展了Q值估计方法研究,这些方法可以分为三大类。第一类是基于共中心点道集的Q值随炮检距变化(Q versus offset,QVO)方法[6-8]。Hackert等[9]借助测井数据校正频谱对QVO方法进行改进,降低了薄层效应对衰减定量计算的干扰。Zheng等[10]利用四阶累积量匹配从叠前数据中提取瞬时子波谱,并结合QVO方法估算Q值,降低了反射系数对估算结果的影响。Wu等[11]借助广义S变换,提出了连续谱比斜率法,增强了QVO方法的稳定性。该类QVO方法抗噪能力较弱,且容易受到动校拉伸和射线路径差异的影响。第二类方法是由Zhang等[12]提出的峰值频率漂移(peak frequency shift,PFS)和层剥离技术,该方法在雷克子波的假设下,推导频率峰值随旅行时变化的解析式,利用层剥离技术从CMP道集估算Q值。Behura等[13]采用层剥离技术,估算了反射波地震数据的层间各向异性衰减量。然而,层剥离技术在迭代计算Q值时容易产生累积误差,并且此类方法基于直射路径理论计算视Q值,对于大偏移距和深层的Q值估计有较大偏差。第三类方法主要是利用速度信息,基于坐标变换和波场延拓等方法消除射线路径对叠前Q值估计的影响,然后采用常规方法进行Q值估计。Reine等[7-8]提出基于τ-p变换的叠前数据Q值估计方法,利用τ-p变换将同一水平慢度下的反射投影到t-x域,消除射线路径的影响,并改进LSR方法,利用反演思想估计Q值。在Reine方法的基础上,Beckwith等[14]提出了一种频率相关的衰减因子估算方法。Oliveira等[15]基于重建基准面算法,利用速度信息进行波场延拓,校正了射线路径引起旅行时间差异对Q值估算的影响,估计的Q值精度更高。坐标变换类方法能充分消除射线路径对Q值估计的影响,相较于前两类方法精度更高。但该类方法往往需要预先知道较准确的地层速度,速度模型的误差对Q值估计影响较大。

径向道(radial trace,RT)变换由Claerbout提出[16-17],最初主要用于偏移和成像,Li等[18]将地震记录扩展到广义法自激自收模型,从而减小射线路径的影响。为了充分考虑射线路径对Q值估计的影响,本文在径向道变换域研究了叠前Q值估计方法。利用RT变换技术将叠前数据从炮检距—旅行时(offset-time,X-T)域变换到视速度—旅行时(apparent velocity-time,R-T)域,即扩展叠前数据到广义自激自收模型,减小上覆地层射线路径差异对Q值估计的影响。在R-T域中推导了Q值随视速度变化关系(Q versus apparent velocity,QVAV)。将QVAV关系与LSADD方法相结合,提出了QVAV_LSADD方法。通过选择不同频带分割点来计算出多个截距值,将多个截距值的均值作为最终估计,从而克服了叠前数据信噪比较低引起的估计值不稳定问题。

1 方法原理

1.1 对数谱面积双重差(LSADD)Q值估计方法[5]

波在非完全弹性介质中传播的吸收衰减表达式为:

${A}_{2}\left(f\right)=C·{A}_{1}\left(f\right)exp\left(-\frac{\pi \Delta tf}{Q}\right)$

式中:C表示与频率无关的振幅干扰项,包括透射损失、反射系数和几何扩散因子等其他因素的影响;A1(f)与A2(f)是两个不同时间的地震波的振幅谱;f是频率;Δt是旅行时;Q是两个界面之间的品质因子。

对式(1)两边取自然对数:

$ln\left[\frac{{A}_{2}\left(f\right)}{{A}_{1}\left(f\right)}\right]=-\frac{\pi \Delta tf}{Q}+ln\left(C\right)$

式(2)即为常用的LSR方法,利用线性拟合求取斜率值即可计算地层Q值。LSR方法应用的主要限制是其抗噪性较弱。

为了准确测量两个反射界面之间的Q值并消除与频率无关的振幅干扰项的影响,Cheng等[5]提出了LSADD方法。该方法通过计算两个界面之间的对数谱面积差(logarithmic spectral area difference,LSAD),并设置一个分割点将LSAD分为两部分。通过对两部分LSAD的差值运算,可以消除干扰项的影响,从而准确估算地层的Q值。首先,离散化后的LSAD表达式为:

$\Delta S=\sum _{j=1}^{N-1}ln\left[{A}_{1}\right({f}_{j}\left)\right]\Delta f-\sum _{j=1}^{N-1}ln\left[{A}_{2}\right({f}_{j}\left)\right]\Delta f$

式中:N表示在频带范围[fmin,fmax]内对频率f离散采样后的采样点数;Δf是频率采样间隔。

设置频带分割点fm将LSAD分为两部分,在频带分割点前一部分有m-1个频率采样点,在分割点后面有N-m个采样点,我们定义前一部分的对数谱面积为:

$\begin{array}{l}\Delta {S}^{f}{|}_{{f}_{m}}=\sum _{j=1}^{m-1}ln\left[{A}_{1}\right({f}_{j}\left)\right]\Delta f-\sum _{j=1}^{m-1}ln\left[{A}_{2}\right({f}_{j}\left)\right]\Delta f=\\ \sum _{j=1}^{m-1}\frac{\pi {f}_{j}\Delta t}{Q}\Delta f-(m-1)ln\left(C\right)\Delta f\end{array}$

同理,定义频带分割点后一部分对数谱面积为:

$\Delta {S}^{b}{|}_{{f}_{m}}=\sum _{j=m}^{N-1}\frac{\pi {f}_{j}\Delta t}{Q}\Delta f-(N-m)ln\left(C\right)\Delta f$。

观察式(4)和式(5),对两个LSAD再求差,从而消除了幅度干扰项C的影响,其表达式如下:

$\begin{array}{l}\Delta \stackrel{~}{S}{|}_{{f}_{m}}=\frac{\Delta {S}^{f}}{{m}_{}-1}-\frac{\Delta {S}^{b}}{N-m}=\\ \frac{\pi \Delta t}{Q}\left(\frac{1}{m-1}\sum _{j=1}^{m-1}{f}_{j}\Delta f-\frac{1}{N-m}\sum _{j=m}^{N-m}{f}_{j}\Delta f\right)\end{array}$。

借助带宽[fmin,fmax],我们可以简化式(6)的右侧项,从而获得Q值与双差之间的关系:

$Q=\frac{\pi \Delta f\Delta t({f}_{min}-{f}_{max})}{2\Delta \stackrel{~}{S}{|}_{{f}_{m}}}$。

观察上述推导过程可以很容易发现,通过计算对数谱面积的差值,使用式(7)可以估算出精确的Q值。由于求和运算能够很好地压制随机噪声,因LSADD方法具有很好的抗噪能力。

由于叠后地震数据假设炮检距为零,第L层反射界面的反射波是第L-1层反射界面反射波继续传播经过第L层的结果。因而可以利用第L-1、L层反射界面反射波频谱由式(7)计算出第L层的Q值。然而,由于射线路径差异的影响,对于叠前数据,对于同一道数据相邻两点的LSADD与Q值之间的关系比式(6)要复杂得多。主要原因在于,同一偏移距上两个反射界面的反射角和射线路径不同,无法消除上覆层射线路径的差异,从而导致Q值与LSADD之间呈现非线性且复杂的关系。如果仍然使用叠后方法,估算的Q值将随偏移距而变化,导致显著的估算误差。为了准确估算Q值,本文考虑使用RT变换来消除射线路径的影响。

1.2 基于RT变换减小射线路径影响

RT变换R能够将一个X-T域的地震波场s(x,t)映射到R-T域波场$\stackrel{~}{s}$(va,t'),而其逆变换R-1能将$\stackrel{~}{s}$(va,t')映射回X-T域,即:

$R\left\{s\right(x,t\left)\right\}=\stackrel{~}{s}({v}_{a},t\text{'})$
${R}^{-1}\left\{\stackrel{~}{s}\right({v}_{a},t\text{'}\left)\right\}=s(x,t)$

式中:x为炮检距;t为双程旅行时;va为视速度;t'为映射后的双程旅行时。RT变换就是一个坐标变换,假设RT变换原点坐标为(x0,t0),对于X-T域中的一个点(x,t),变换到R-T域后变为(va,t'),vat'利用式(10)进行计算:

t'=t-t0,va=(x-x0)/(t-t0)。

这就实现了RT正变换。同样,对于R-T域中的点(va,t')通过下式实现RT逆变换:

t=t'+t0,x=x0+t'va

我们设计了图1所示的地层模型,炮检距范围为0~1 200 m,道间距为10 m,根据Zoeppritz方程计算不同炮检距的反射系数,并利用45 Hz的雷克子波合成CMP道集,如图2所示。在0~3 000 m/s的范围内计算301个视速度,将合成地震数据转换到R-T域,如图2b所示,可看出同相轴在R-T域变为近似垂直的轴。将相同视速度下R-T域的反射映射到X-T域,图2中的ABCD点展示了视速度为1 000 m/s时对应的映射关系。X-T域的径向射线(红色虚线)上的AB两点映射为R-T域同一视速度(1 000 m/s)上的CD两点。

图1

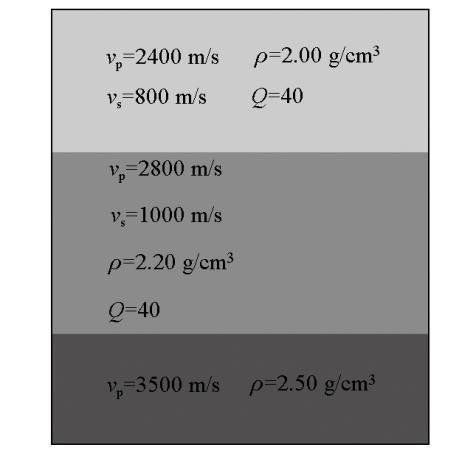

图1   带参数的三层模型

Fig.1   The three-layer model with parameters


图2

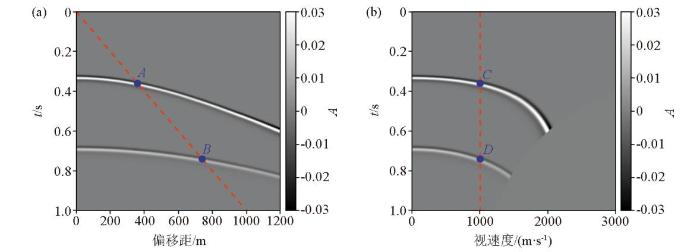

图2   合成的X-T域(a)与转换到R-T域(b)的CMP道集

X-T域的径向射线(红色虚线)上的AB两点映射为R-T域同一视速度(1 000 m/s)上的CD两点

Fig.2   A synthetic CMP gather in the X-T domain(a) and transformed into the R-T domain(b)

Points A and B on the radial ray(red line) of the X-T domain are maps of points C and D on the same apparent velocity(1 000 m/s) of the R-T domain


图3显示了RT变换域Q值分析的优势。为了估计第二层的Q值,我们要分析地震子波进入第二层前后的频谱。叠后Q值估计方法是分析一道上前后反射波的频谱来估计Q值,也就是利用E点接收的F点反射波和C点反射波进行分析,这和实际地震波的传播过程相差较大。准确的Q值估计应该严格按照地震波的传播路径进行分析,即分析P点接收到的B点反射波和E点接收到的C点的反射波,通过分析这两个反射波的频谱来估计Q值。但是P点和E点之间的相对位置关系要利用地下介质的层速度才能得到。RT域Q值估计是利用Q点接收的G点反射波和E点接收的C点反射波,由图3可以看出,它和准确的Q值估计过程非常接近,它相当于假设地震波是按直线传播的。因而在RT域进行Q值估计可以降低射线路径的影响。

图3

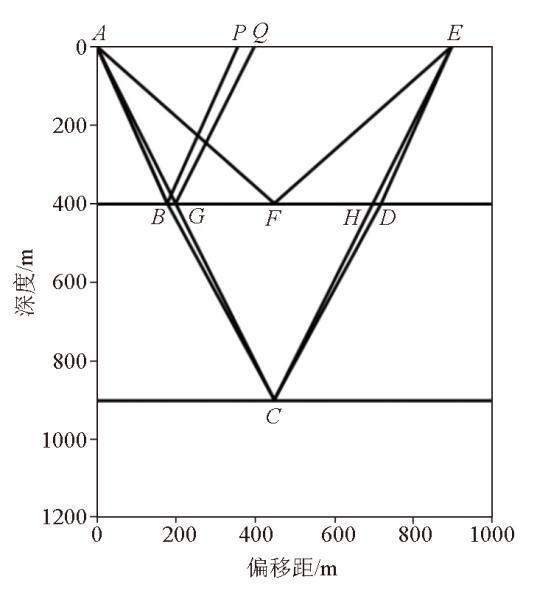

图3   RT变换域Q值估计示意

Fig.3   Q-value estimation diagram in RT transform domain


前面使用一个3层的简单模型说明了RT变换在减小射线路径差异对Q值估计影响方面的优势。然而,利用RT变换映射后反射波的射线路径与直射线路径一致。对于多层模型而言,对深层大偏移距的射线路径差异消除不够充分。针对这一劣势,我们利用QVO思想推导了QVAV关系,从而给出了零视速度处的地层Q值估计公式。

我们设计了如图4所示的五层模型,炮检距范围为0~1 200 m,间隔10 m。同样,我们根据Zoeppritz方程计算反射系数,利用45 Hz的Ricker子波合成CMP道集。X-T和R-T域的CMP道集分别如图55b所示。

图4

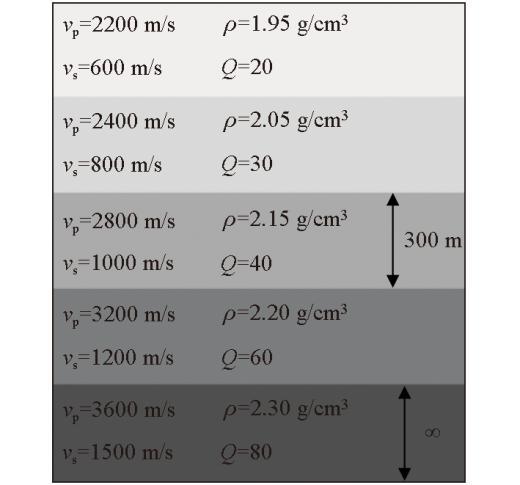

图4   带参数的五层模型

Fig.4   The five-layer model with parameters


图5

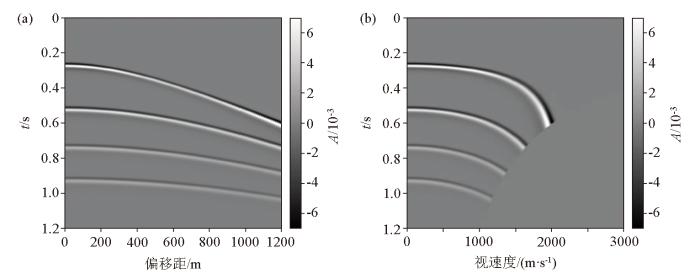

图5   合成的X-T域(a)与转换到R-T域(b)的CMP道集

Fig.5   A synthetic CMP gather in the X-T domain(a) and transformed into the R-T domain(b)


使用LSADD和LSR方法对已映射的地震道进行Q值估计,并与PFS方法进行比较。图6绘制了不同层的Q值估算结果。随着层数的增加,大炮检距处的射线路径影响消除不足。主要原因是RT变换映射后的射线路径类似于直射线路径,与真实的曲射线路径相比,当传播层数和炮检距增加时,会出现更显著的误差。由于PFS方法也是基于直射线理论,所以也会出现类似的现象。这种现象会导致深层和大炮检距处的Q值估计存在偏差,降低Q值估计的精度。因此,受QVO方法的启发,本文提出了QVAV方法来减弱这种影响。

图6

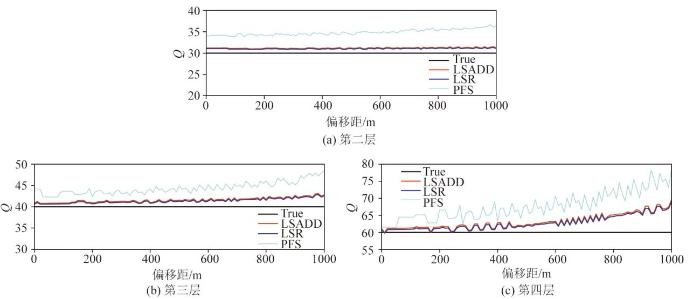

图6   不同方法(LSADD、LSR和PFS)估计的Q值随炮检距的变化曲线

Fig.6   Variation curves of Q values with offset estimated by different methods(LSADD, LSR, and PFS) for different layers


1.3 QVAV法

QVO方法是在NMO后的CMP道集上应用的,该方法计算每个炮检距的对数谱比斜率,通过线性拟合求取截距值,进而估算零炮检距Q值。如上文所述,R-T域的射线路径可以近似为具有一定入射角的广义自激自收模型,类似于NMO后的CMP道集。此外,RT变换减小了上覆射线路径对Q值估算的干扰,优于QVO理论的近似假设。因此,我们受到QVO思想的启发,推导了在R-T域CMP道集中Q值随视速度的变化关系。

首先,当RT变换原点为(x0,t0)=(0,0)时,炮检距x和视速度va之间的关系满足:

x=vat,

根据水平层状介质中tx的近似关系,有:

${t}^{2}={t}_{0}^{2}+\frac{{x}^{2}}{{v}_{r}^{2}}$

式中:vr为均方根(root-mean-square,RMS)速度;t0为零炮检距旅行时。

将式(12)代入式(13),有:

${t}_{a,n}^{2}={t}_{0,n}^{2}+\frac{{v}_{a}^{2}{t}_{a,n}^{2}}{{v}_{r,n}^{2}}$

式中:t0,nta,n分别表示零视速度(炮检距)和视速度为va时从地表到第n层的旅行时;vr,n表示从地表到第n层的RMS速度。对式(14)进行移项化简,并级数展开,可得到反射波旅行时ta,n与视速度va的关系如下:

${t}_{a,n}={t}_{0,n}{\left(1-\frac{{v}_{a}^{2}}{{v}_{r,n}^{2}}\right)}^{-\frac{1}{2}}={t}_{0,n}\left(1+\frac{{v}_{a}^{2}}{2{v}_{r,n}^{2}}+\frac{3{v}_{a}^{4}}{8{v}_{r,n}^{4}}+\dots \right)$

当视速度或者炮检距较小时,关于${v}_{a}^{4}$/${v}_{r,n}^{4}$之后的高阶项可以忽略掉,因此有:

${t}_{a,n}={t}_{0,n}\left(1+\frac{{{v}_{a}}^{2}}{2{v}_{r,n}^{2}}\right)$。

由式(2)知,第n-1层与第n层之间的零视速度(炮检距)处的频谱比斜率值(slope of spectral ratio,SSR)${p}_{0}^{n}$为:

${p}_{0}^{n}=-\frac{\pi \Delta {t}_{0}^{n}}{{Q}_{0}^{n}}$

式中:Δtn0和Qn0分别为零视速度(炮检距)处第n-1层到第n层之间的旅行时差和层Q值。由于RT变换已经大幅减弱了射线路径的影响,对于视速度va处的SSR,满足:

$\begin{array}{l}{p}_{a}^{n}\approx -\frac{\pi ({t}_{a,n}-{t}_{a,n-1})}{{Q}_{a}^{n}}\approx -\frac{\pi }{{Q}_{a}^{n}}\left[{t}_{0,n}\left(1+\frac{{v}_{a}^{2}}{2{v}_{r,n}^{2}}\right)-\right.\\ \left.{t}_{0,n-1}\left(1+\frac{{v}_{a}^{2}}{2{v}_{r,n-1}^{2}}\right)\right]\approx -\frac{\pi }{{Q}_{a}^{n}}\left[\Delta {t}_{0}^{n}+\left(\frac{{t}_{0,n}}{2{v}_{r,n}^{2}}-\frac{{t}_{0,n-1}}{2{v}_{r,n-1}^{2}}\right){v}_{a}^{2}\right]\\ \approx -\frac{\pi \Delta {t}_{0}^{n}}{{Q}_{a}^{n}}-\frac{\pi {v}_{a}^{2}}{2{Q}_{a}^{n}}\left(\frac{{t}_{0,n}}{{v}_{r,n}^{2}}-\frac{{t}_{0,n-1}}{{v}_{r,n-1}^{2}}\right)\end{array}$

式中:${Q}_{a}^{n}$表示与视速度va相关的第n层的拟层Q值。

假设在一个小排列的情况下,不同视速度va${Q}_{a}^{n}$变化不大,可以近似为零视速度处的${Q}_{a}^{n}$值,式(18)可近似为:

${p}_{a}^{n}\approx -\frac{\pi \Delta {t}_{0}^{n}}{{Q}_{0}^{n}}-\frac{\pi {v}_{a}^{2}}{2{Q}_{0}^{n}}\left(\frac{{t}_{0,n}}{{v}_{r,n}^{2}}-\frac{{t}_{0,n-1}}{{v}_{r,n-1}^{2}}\right)$

由式(19)可知,求取的斜率值将随着视速度的平方呈线性变化,我们称之为Q值随视速度的变化关系(QVAV)。通过将不同视速度va下的SSR值做线性回归,我们可以得到截距值,即零视速度的SSR,进而可以求得地层Q值。我们称这一方法为QVAV方法。

基于QVAV方法进行叠前Q值估计的计算步骤如下:

1)在给定的视速度范围内,按照设置的视速度采样间隔选取va1,va2,…,van,对CMP道集进行RT变换,将其转换到R-T域;

2)利用式(10),将一个恒定视速度vai下R-T域的反射(vai,t'i)映射到X-T域的(xi,ti);

3)选择相同的上覆地层射线路径(恒定vai)的两个反射界面对应X-T域的两道;

4)对两道数据进行时频分析得到顶底界面的振幅谱,并计算不同vai时的SSR值;

5)将SSR值关于视速度的平方做线性回归,得到截距,即零视速度的SSR,并根据式(16)计算地层Q值。

1.4 QVAV_LSADD方法

LSR方法是QVAV方法的基础,其抗噪能力较弱。对于含噪数据而言,不同视速度va下的SSR值随噪声波动剧烈,严重影响Q值估计的稳定性。然而,LSADD方法具有较强的抗噪性,因此我们受到LSADD方法的启发,提出了QVAV_LSADD方法,实现了对低信噪比的叠前数据Q值的准确估计。

首先,由式(6)可知,当频带分割点为fm(m=1,2,…,k)时,第n-1层与第n层之间的零视速度处的对数谱面积双重差${\left.\Delta {{\stackrel{~}{S}}^{n}}_{0}\right|}_{{f}_{m}}$为:

$\Delta {\stackrel{~}{S}}_{0}^{n}{|}_{{f}_{m}}=\frac{\pi \Delta f\Delta {t}_{0}^{n}({f}_{min}-{f}_{max})}{2{Q}_{0}^{n}}$

由于RT变换已经大幅减弱了射线路径的影响,对于视速度va处的对数谱面积双重差,满足:

$\begin{array}{l}\Delta {\stackrel{~}{S}}_{a}^{n}{|}_{{f}_{m}}\approx \frac{\pi \Delta f({t}_{a,n}-{t}_{a,n-1})({f}_{min}-{f}_{max})}{2{Q}_{a}^{n}}\approx \frac{\pi \Delta f({f}_{min}-{f}_{max})}{2{Q}_{a}^{n}}\left[{t}_{0,n}\left(1+\frac{{v}_{a}^{2}}{2{v}_{r,n}^{2}}\right)-{t}_{0,n-1}\left(1+\right.\right.\left.\left.\frac{{v}_{a}^{2}}{2{v}_{r,n-1}^{2}}\right)\right]\\ \approx \frac{\pi \Delta f\Delta {t}_{0}^{n}({f}_{min}-{f}_{max})}{2{Q}_{a}^{n}}+\frac{\pi \Delta f({f}_{min}-{f}_{max}){v}_{a}^{2}}{4{Q}_{a}^{n}}\left(\frac{{t}_{0,n}}{{v}_{r,n}^{2}}-\frac{{t}_{0,n-1}}{{v}_{r,n-1}^{2}}\right)\end{array}$

同理,式(21)可以被近似为:

$\begin{array}{l}\Delta {\stackrel{~}{S}}_{a}^{n}{|}_{{f}_{m}}\approx \frac{\pi \Delta f\Delta {t}_{0}^{n}({f}_{min}-{f}_{max})}{2{Q}_{0}^{n}}+\\ \frac{\pi \Delta f({f}_{min}-{f}_{max}){v}_{a}^{2}}{4{Q}_{0}^{n}}\left(\frac{{t}_{0,n}}{{v}_{r,n}^{2}}-\frac{{t}_{0,n-1}}{{v}_{r,n-1}^{2}}\right)\end{array}$。

由式(22)可知,求取的Δ$\stackrel{~}{S}$将随着视速度的平方呈线性变化。因此,通过将不同视速度va下的Δ$\stackrel{~}{S}$做线性回归,并求取截距值,即bn|fm,得到:

${b}^{n}{|}_{{f}_{m}}=\frac{\pi \Delta f\Delta {t}_{0}^{n}({f}_{min}-{f}_{max})}{2{Q}_{0}^{n}}$

式(23)是当频带分割点为fm时,求取的截距值,利用其可以估算地层Q值。根据LSADD理论,Δ$\stackrel{~}{S}$是关于分割点fm的函数,通过滑动选取多个分割点取均值可以提高抗噪性。利用这一优势,分别计算不同fm(m=1,2,…,k)时的截距bn|fm,并取其平均作为最终估计,进而增强叠前Q值估算的抗噪性。最终Q值计算公式如下:

${Q}_{0}^{n}=\frac{k\pi \Delta f\Delta {t}_{0}^{n}({f}_{min}-{f}_{max})}{2\sum _{m=1}^{k}{b}^{n}{|}_{{f}_{m}}}$

我们称式(24)的方法为QVAV_LSADD。

下面,给出基于QVAV_LSADD方法估计Q值的步骤:

1)在给定的视速度范围内,按照设置的视速度采样间隔选取va1,va2,…,van,对CMP道集进行RT变换,将其转换到R-T域;

2)利用式(10),将一个恒定视速度vai下R-T域的反射(vai,t'i)映射到X-T域的(xi,ti);

3)选择相同的上覆地层射线路径(恒定vai)的两个反射界面对应X-T域的两道;

4)对两道数据进行时频分析得到顶底界面的振幅谱;

5)固定一个分割点fm,计算不同视速度vai下的Δ$\stackrel{~}{S}$;

6)将Δ$\stackrel{~}{S}$关于视速度的平方做线性回归,得到截距bn|fm;

7)滑动选取多个分割点fm,重复步骤5)~6)计算不同的截距值,利用式(24)得到最终估计的Q值。

2 模型试验及实际数据测试

我们分别使用QVAV_LSADD、QVAV、QVO和PFS方法对图5中的共中心点(CMP)道集进行Q值估计。图7展示了各种方法Q值估计的结果。

图7

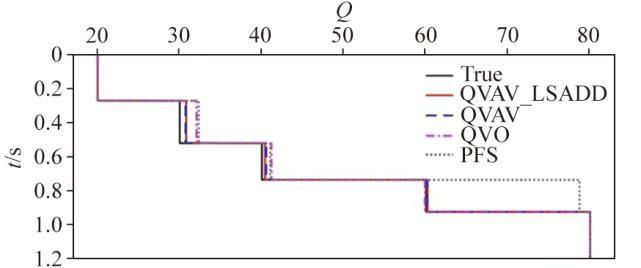

图7   利用不同方法从CMP道集估计出的Q值对比

Fig.7   Comparison of Q values estimated by different methods from the CMP gather


可以看到:QVAV类方法估计的Q值都非常准确,而QVO方法由于没有消除上覆射线路径的影响,估计结果与真实值有一定的偏差。另一方面,由于PFS方法采用直射线理论假设,在深层处与真实射线路径误差较大,进而导致估计的Q值与真值相差较大。同时,PFS方法在估计Q值时采用了逐层剥离的思想,Q值误差的逐层累积也会影响深层的Q值估计。总体而言,本文提出的QVAV类方法在大炮检距和多层地质模型下能够获得较高的估计精度,充分证明了该方法的有效性。

为了验证本文方法在实际数据应用中的可行性和实用性,我们对实际的CMP集进行Q值估计。图8为经过去噪预处理之后的CMP道集,图8b展示了变换到R-T域之后的道集。选择图8b中红线所示的两层层位,取恒定视速度下的不同反射层位点,将其映射到X-T域,即为图8中所示层位,定位旅行时间及反射波位置,从而进行Q值估算。

图8

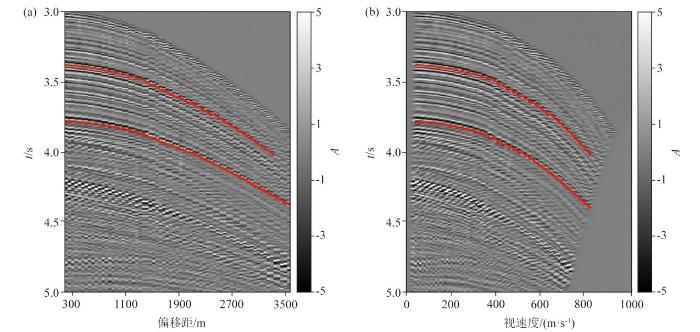

图8   实际的X-T域(a)与转换到R-T域(b)的CMP道集

Fig.8   A field CMP gather in the (a) X-T domain and (b) transformed into the R-T domain


选择了5个反射界面分别位于3 380、3 780、4 100、4 300和4 780 ms。利用QAVA_LSADD和QVAV方法得到了层Q值和等效Q值曲线,与RMS速度曲线共同展示在图9中。我们可以看到,QVAV_LSADD方法在深层的Q值估计比QVAV方法有更小的扰动。这一结果与我们模型测试实验的结论相似,证明QVAV_LSADD方法在信噪比较差的深层有较好的估计结果。此外,我们还可以看出Q值趋势与速度曲线具有一定的相关性,这进一步证明了QVAV_LSADD方法在应用于实际地震数据时的有效性。

图9

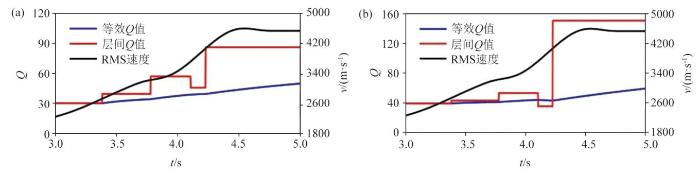

图9   利用QVAV_LSADD方法(a)和QVAV方法(b)估计得到的等效Q值和层Q

Fig.9   Estimated interval-Q and average-Q using the QVAV_LSADD method(a) and QVAV method(b)


3 结论

准确的Q值估计对于提高地震资料的分辨率及储层预测都有重要的意义。本文针对利用叠前地震资料提取Q值问题,研究了一种RT变换叠前Q值估计方法。该方法通过RT变换减小射线路径的影响,并结合LSADD方法提高抗噪性。在RT变换域,推导了Q值与视速度之间的变化关系,将QVAV与LSADD方法结合,通过滑动选择多个分割点取平均值来提高抗噪性。理论模型数据测试结果表明该方法精度高、抗噪性强,实际资料验证了该方法的有效性和实用性。
