0 引言
我国现行煤矿隐蔽致灾因素勘探技术以物探(三维地震、高密度电法、电磁法、遥感成像、红外测温等)、化探(井下巷道瓦斯、氡气等有害气体检测)以及工程钻探为主[6⇓⇓⇓⇓⇓⇓⇓⇓⇓-16]。但在实际应用中,物探方法识别的异常往往具有多解性,除了单点钻孔外,无法进行标定和验证,难以有效辨别煤矿隐蔽致灾因素;矿井巷道气体检测难以实现煤层瓦斯突出的预探,也不能标定其他勘探技术资料;钻探虽是煤矿隐蔽致灾因素探测中最直观、最精准的技术手段,但成本太高,且仅能实现单点探查。理论上, 煤矿区构造变动引发的陷落柱、断层、瓦斯聚集等致灾因素,不仅能够错断煤层的连续性,构成煤层气泄漏及运移的通道,而且还能破坏下伏封闭煤藏的“动态平衡”状态,提供了“煤层气解吸运移”的驱动力,为基于微渗漏理论的勘查地球化学方法在煤矿隐蔽致灾因素勘探中的应用提供了前提[17⇓⇓⇓-21]。
以烃类微渗漏理论为基础的地球化学勘查方法已广泛应用于油气及天然气水合物勘查、环境调查等领域[22⇓⇓⇓⇓⇓⇓⇓-30],但在煤矿隐蔽致灾因素探查方面尚属空白。近年来,地表测氡技术在现场判定煤矿采空区火源位置方面取得了一定进展,但该方法仅限于煤自燃隐蔽火源位置的探测,对煤矿其他隐蔽致灾因素探查分析和不同地质条件下地表测氡数据的合理解释尚缺乏实践[31⇓⇓⇓-35]。2018年7月,项目组承担了国家重点研发计划“煤矿隐蔽致灾地质因素动态智能探测技术研究”项目所属的“基于微渗漏机制的煤矿隐蔽致灾因素勘探”课题研究任务,从而将地球化学方法探索性引入到煤矿隐蔽致灾因素勘探领域。通过上覆沉积物中甲烷、氡气地球化学指标实测数据及其异常特征,获得了构造裂隙、气体聚集、砂体赋水程度等方面的信息,为煤矿隐蔽致灾因素的识别提供了地球化学依据。限于石油天然气与煤藏的差别,基于微渗漏的地球化学勘查方法可能更适合于未知区域的普查阶段, 提前筛选出重点致灾靶区,为后续井下电磁探查、瓦斯气体监测及钻井验证等工作带来事半功倍的效果。
1 土壤甲烷及氡气指标用于煤矿隐蔽致灾因素勘探的理论依据
油气地球化学勘查以烃类微渗漏理论及垂直运移为基础,通过获取深部迁移的游离烃、吸附于上覆围岩颗粒表面的吸附烃及碳酸盐晶格中吸留烃的痕量地球化学信息和异常特征来示踪油气藏分布与路径,并开展相关地质问题研究。理论上,只要地球化学指标具备“足够聚集的物质来源、迁移驱动力及浅层沉积物中痕量元素的摄取手段”,即可应用于对地下隐伏地质构造和地质体的勘查研究。
1.1 煤层气微渗漏垂直运移机制及其地球化学特征
与石油天然气不同,煤层气中甲烷组分约为98%~99%,煤岩储层孔隙内表面积高达0.1~0.4 m2/g,由于介质密度的差异,煤岩层对甲烷的吸附能力远大于油气藏烃源岩[36-37]。正常条件下,煤岩层内煤层气往往以游离态和吸附态赋存于煤岩层颗粒表面和裂隙中,处于“动平衡”稳定状态;当发生构造变动时“动平衡”破坏, 压力增加、温度降低,游离态煤层气即可转化为吸附状态,束缚于煤岩层颗粒表面和孔隙内的自由气体体积和含量减少;反 之,压力降低、温度升高时,吸附状态的气体则可转化为游离态,赋存于煤层内生裂隙和外生裂隙中的自由气体体积和含量增加。这一煤层气的“吸收与解吸”过程,为煤层气的分散、聚集及渗漏迁移,直至在上覆沉积层中的异常形成奠定了基础。
甲烷指标异常在不同煤矿致灾地质条件下具有不同的地球化学响应和模式(如图1所示)。例如,在地质构造力和上部覆盖岩层重力长期作用,下伏溶洞发生坍塌致上部煤系地层陷落而形成的圆形或不规则椭圆形柱状的地质体——陷落柱,其与围岩接触环带上由于破碎裂隙的普遍发育,提供了地下水和游离气迁移渗漏富集的条件,因此陷落柱周围地表沉积物中极易呈现地球化学指标的环状异常模式;组合断层断裂上方往往易于形成特高及中高值脉冲齿状异常,主峰一侧与断面倾向一致;采空区及富水破碎带之上,往往出现连续、均匀、宽泛的锯齿状中高值组合异常模式。这些正演特征和模式,为判识下伏构造类隐蔽致灾因素的分布和属性提供了理论依据。
图1
图1

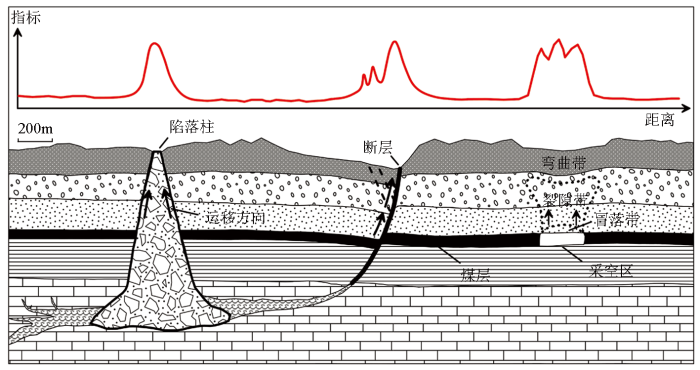

煤系隐蔽致灾因素与地球化学指标的关系示意
Fig.1
Relationship between disaster-causing factors and geochemical indexes of coal measures
依据地球化学勘探理论[38-39],本次阳泉煤矿新元工作区烃类地球化学测量指标选择为游离烃甲烷和酸解烃甲烷。游离烃甲烷是浅层沉积物中与下伏气源基本一致的烃类组分,包括土壤孔隙气中的甲烷与弱吸附于土壤颗粒表面的甲烷,是示踪下覆煤层气通过构造裂隙聚集迁移状况的直接标志。煤藏上覆沉积土壤中除游离烃之外,还含有由于煤层气渗漏运移在土壤颗粒表面保留的吸附甲烷和以吸留甲烷为主的原岩本底含量,通过酸解烃指标可获得这些数值。酸解烃甲烷可表征烃类组分在运移过程中,吸附在岩石颗粒表面和吸留及弱吸附于碳酸盐晶格中的组分,既保留了原生本底甲烷信息,也叠加了运移上的后生吸附烃信息,它们均为下伏烃类通量的反映。相对于油气藏,煤层埋藏较浅、上覆地层薄,因此游离烃甲烷测量方法相对酸解烃有更高的要求。
1.2 土壤氡气扩散运移机制及其地球化学特征
工作区所属阳泉煤矿范围内奥陶系灰岩基底具原生放射性核素,上覆煤系地层及第四系有机质组分也具有吸附放射性元素的性质,因此当上覆沉积中断裂等构造发育时,氡元素就会沿着通道运移到表层沉积形成正异常;若地层中存在富水沉积,由于水体对氡元素的溶解作用,理论上表层沉积物氡气含量会呈现低于背景值的异常特征。在隐蔽致灾因素勘探中,选择土壤氡气指标就是期望在识别气体运移通道、基底界限及上覆沉积砂岩体赋水性质方面获得有别甲烷指标的信息。本研究采用FD216测量仪通过现场瞬时监测方法,在地表沉积物中进行土壤氡气组分原位数据的采集。
综上,虽然煤矿藏的物质基础、机理演化与石油天然气藏有着本质的区别,但鉴于煤藏煤层气中化学组分以甲烷为主,埋藏深度又比油气藏浅得多,从烃类微渗漏和垂直运移角度出发,原理和理论上完全能够将甲烷和土壤氡气指标方法技术用于煤矿构造类致灾因素的识别中来, 以便为地质解释评价提供更多的依据和信息。
2 工作区概况与地球化学勘查设计
2.1 工作区位置与地质概况
工作区位于阳泉新元煤矿六采区内,地处沁水盆地东北部,东距寿阳县城10 km,西距太原市40 km,北临白马河,属黄土丘陵、梁峁发育,沟谷密集,呈近SN向的梁峁“U”型山谷地貌。区内大面积被新生界黄土覆盖,无基岩出露,构造主体为NEE向和NWW向褶皱(图2)。出露地层由北至南依次为奥陶系中统(O2)、石炭系(C)、二叠系(P)、古近系(E)和第四系(Q)。含煤地层为石炭—二叠系的太原组和山西组,主要可采煤层4层,煤层平均厚度1.01~5.20 m,埋深300~1 000 m,煤层含气量5~30 m3/t,甲烷浓度达80%以上。

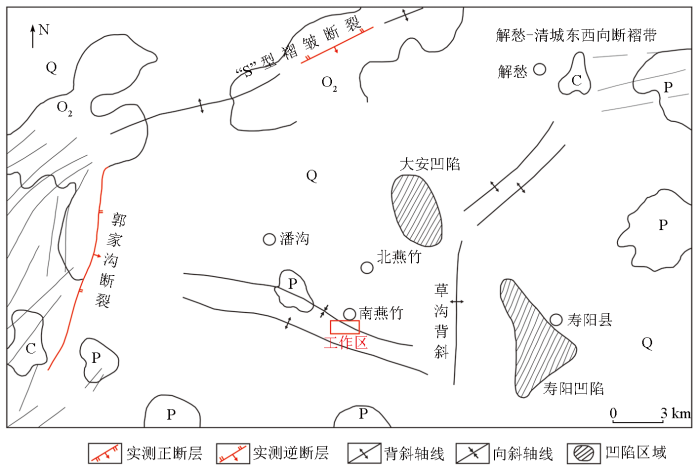

图2
2.2 工作区地球化学勘查部署与点位设计
阳泉新元煤矿工作区分东、西两个区块,两个区块均有广域电磁勘探部署,地球化学勘查仅在东区块部署实施。地球化学面积测量测网除整体与广域电磁勘探区重合外,并在测网中选取了2条测线构成4次动态测量剖面。其中,面积测量测网位于东部测区内,由南至北部署了8 条测线,线距100 m,点距40 m,共计412个数据点;4次动态监测剖面部署在2条地下采煤巷道上方的1120和1125测线上,线距50 m,点距20 m,每条测线50 个点,测量工作随着地下巷道掘进过程分4次完成,总计400个数据点(每线50点×2条线×4次采集)。具体点位设计见图3。
图3
图3

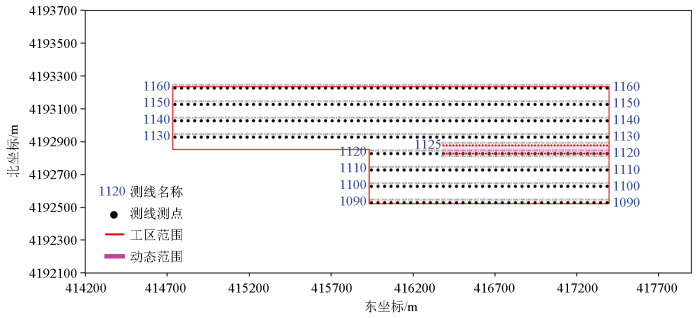

地球化学勘查测量点位布署
Fig.3
Layout diagram of geochemical exploration measurement points
2.3 工作区动态监测剖面地层分布概况
选取与1120、1125测线4次动态监测剖面重合的广域电磁法反演地电解释剖面,由图4可见:
图4
图4

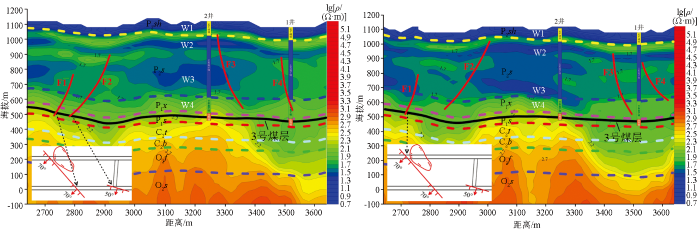

1120和1125测线广域电磁法反演地电剖面解释
Fig.4
Interpretation of geoelectric profile in version with wide field electromagnetic method for survey 1120 and 1125 lines
1)剖面由浅至深推测划分出7套地层,其中:山西组P1s(3号煤层以上)以粉砂岩、细粒砂岩、中粒砂岩、粗粒砂岩为主;P1s以下至基底,以灰岩、白云岩为主;开采煤层(掘进层) 为埋深在590~630 m的3号煤层。
2)2条测线中石炭系(C2t)基本沿奥陶系灰岩褶皱凸起的轮廓呈不对称披覆分布, 西高东低,煤层以下东段单斜凹陷浸没于测线东端,西段中部凹地远小于东段凹陷规模。上覆山西组(P1s)及下石盒子组(P1x)平缓充填于石炭系起伏地形之上。
3)3号煤层之下P1s呈近水平状充填,之上石千峰组(P2sh)和上石盒子组(P2s)呈厚层近水平状沉积,第四系(Q)近地表为厚层黄土黏土所覆盖。
4)依据低阻异常特征,在P2sh和P2s沉积中,识别推测了4套与砂岩裂隙和孔隙砂岩体有关的赋水层系:石千峰组(P2sh)底部的薄层状含水砂岩W1;上石盒子组(P2s)上部呈断续层状分布的W2;测线中段上石盒子组(P2s)下部厚层沉积中,呈不规则透镜状砂岩体的W3 及下石盒子组(P1x)煤层附近零星分布的W4。
5)依据矿区地质条件及广域反演成像特征,在2条测线上由西向东识别出F1、F2、F3、F4共4条正断层,且倾角较大。经巷道掘进遭遇证明水平距离50 m的F1 和F2 切割了3号煤层,F1附近有一小型冲刷带;F3 和F4 掘进中未曾遭遇,推测断层位于3号煤层以上。
6)2条测线中部3 号煤层下奥陶系基底起伏形态不同:1125测线中部基底至C2t 灰岩层形态聚集起伏剧烈,1120测线则平缓呈近似平台状分布。2条测线中部3号煤层之上沉积层内赋水砂岩体形态不同:1125测线砂岩体呈厚层状,由凹陷西端向NW向倾斜延伸,覆盖至中段基岩体上方; 1120测线则呈不规则椭圆透镜状分布,平行于煤层上方沉积。这些构造上的差异造成氡气指标和甲烷指标地球化学响应特征上的差异,这种差异或能够在致灾因素识别上得以应用。
3 动态监测中甲烷、氡气指标异常机制与煤矿隐蔽致灾因素
工作区隐蔽致灾因素勘探项目实施的6个月内,除有广域电磁勘探外,还有三维地震和井下采煤巷道挖掘工程同步作业,故在2条与采煤巷道重合的测线上部署了地球化学4次重复测量任务,即2条动态监测剖面。拟通过2条剖面在不同干扰因素(巷道掘进、人工震源扰动、施工时段)条件下获取的实测数据,进行甲烷和土壤氡气指标的地球化学特征与影响因素对比研究,进而为煤层气微渗漏理论和甲烷氡气指标异常机制验证提供佐证。
3.1 游离烃甲烷和土壤氡气指标干扰因素与异常分布规律
表1 动态监测剖面土壤游离甲烷4次测量数值统计特征
Table 1
| 土壤游离烃甲烷第一次测量数据统计特征(2020.11.02~11.07) | ||||||
|---|---|---|---|---|---|---|
| 线号 | 点数 | 最大值/10-6 | 最小值/10-6 | 均值/10-6 | 标准差/10-6 | 异常下限/10-6 |
| 1120 | 51.0 | 247.10 | 16.32 | 86.39 | 54.22 | 140.62 |
| 1125 | 51.0 | 328.00 | 22.35 | 120.33 | 69.60 | 189.93 |
| 土壤游离烃甲烷第二次测量数据统计特征(2020.12.12~12.13) | ||||||
| 线号 | 点数 | 最大值/10-6 | 最小值/10-6 | 均值/10-6 | 标准差/10-6 | 异常下限/10-6 |
| 1120 | 51.0 | 318.10 | 11.83 | 77.77 | 62.91 | 140.68 |
| 1125 | 51.0 | 278.50 | 13.36 | 80.06 | 65.81 | 145.87 |
| 土壤游离烃甲烷第三次测量数据统计特征(2021.03.12~03.15) | ||||||
| 线号 | 点数 | 最大值/10-6 | 最小值/10-6 | 均值/10-6 | 标准差/10-6 | 异常下限/10-6 |
| 1120 | 51.0 | 314.80 | 10.94 | 73.40 | 66.53 | 139.92 |
| 1125 | 51.0 | 261.30 | 12.01 | 76.07 | 57.08 | 133.88 |
| 土壤游离烃甲烷第四次测量数据统计特征(2021.04.07~04.08) | ||||||
| 线号 | 点数 | 最大值/10-6 | 最小值/10-6 | 均值/10-6 | 标准差/10-6 | 异常下限/10-6 |
| 1120 | 51.0 | 112.70 | 6.69 | 45.93 | 25.72 | 71.66 |
| 1125 | 51.0 | 155.20 | 8.72 | 45.21 | 33.07 | 78.28 |
表2 动态监测剖面土壤氡气4次测量数值统计特征
Table 2
| 土壤氡气第一次测量数据统计特征(2020.11.07~11.11) | ||||||
|---|---|---|---|---|---|---|
| 线号 | 点数 | 最大值/ (Bq·m-3) | 最小值/ (Bq·m-3) | 均值/ (Bq·m-3) | 标准差/ (Bq·m-3) | 异常下限/ (Bq·m-3) |
| 1120 | 51.0 | 23714.7 | 895.5 | 6792.5 | 4252.4 | 11044.9 |
| 1125 | 51.0 | 16778.4 | 1590.1 | 6472.0 | 2770.9 | 9242.9 |
| 土壤氡气第二次测量数据统计特征(2020.12.14~12.19) | ||||||
| 线号 | 点数 | 最大值/ (Bq·m-3) | 最小值/ (Bq·m-3) | 均值/ (Bq·m-3) | 标准差/ (Bq·m-3) | 异常下限/ (Bq·m-3) |
| 1120 | 51.0 | 27809.7 | 1757.2 | 10876.2 | 6994.5 | 17870.7 |
| 1125 | 51.0 | 24117.3 | 1331.2 | 9524.5 | 5425.4 | 14949.9 |
| 土壤氡气第三次测量数据统计特征(2021.03.07~03.14) | ||||||
| 线号 | 点数 | 最大值/ (Bq·m-3) | 最小值/ (Bq·m-3) | 均值/ (Bq·m-3) | 标准差/ (Bq·m-3) | 异常下限/ (Bq·m-3) |
| 1120 | 51.0 | 24819.6 | 1962.7 | 11593.4 | 5484.9 | 17078.3 |
| 1125 | 51.0 | 21025.9 | 1726.6 | 10352.8 | 4551.6 | 14904.4 |
| 土壤氡气第四次测量数据统计特征(2021.4.9~2021.4.13) | ||||||
| 线号 | 点数 | 最大值/ (Bq·m-3) | 最小值/ (Bq·m-3) | 均值/ (Bq·m-3) | 标准差/ (Bq·m-3) | 异常下限/ (Bq·m-3) |
| 1120 | 51.0 | 27322.1 | 3465.4 | 8747.4 | 4792.8 | 13540.2 |
| 1125 | 51.0 | 21071.9 | 3977.6 | 8754.8 | 3939.6 | 12694.4 |
图5
图5
1120和1125测线土壤游离甲烷4次动态测量联合剖面
Fig.5
Combined profile of four dynamic measurements of soil free methane in 1120 and 1125 lines
图6
图6

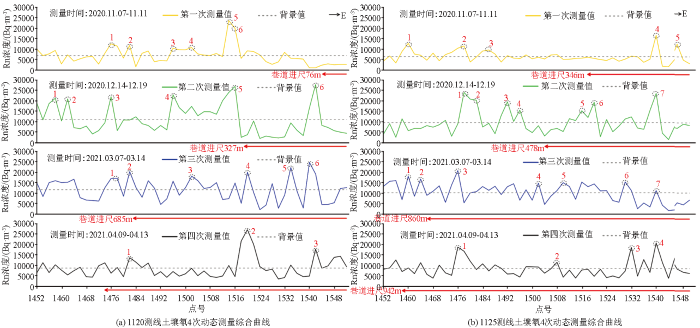

1120和1125测线土壤氡气4次动态监测联合剖面
Fig.6
Combined profile of four dynamic monitoring of soil radon gas in 1120 and 1125 lines
以下分别讨论每次测量时主要干扰因素对甲烷氡气指标地球化学异常特征的影响:
1)第一次测量相对后两次以气候影响为主。如图5所示,1120 和1125 测线第一次测量甲烷均值水平最高,显示甲烷组分来源较后两次丰富,6 个异常以平缓中低值幅值均匀波动,东西分带不甚明显,测线上含有特高值异常点,不排除有生物甲烷叠加。氡气指标与甲烷不同,1120与 1125测线第一次测量均值水平最低,与工作区沉积松散不利于气体富集和瞬时监测,异常形态与后两次相比不够完整。
3.2 甲烷和氡气指标异常的煤层气微渗漏机制
图7
图7

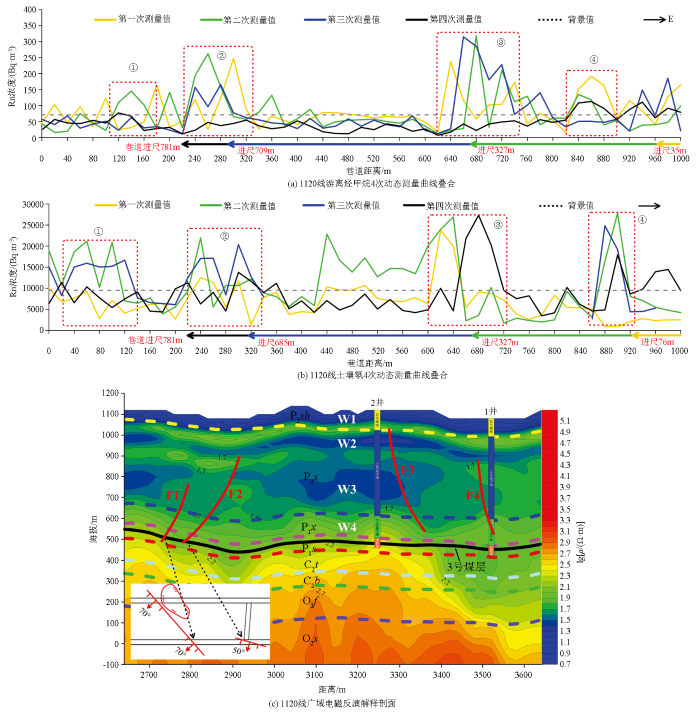

1120测线甲烷氡气综合异常与广域电磁反演解释剖面叠合
Fig.7
Superimposed map of methane-radon anomaly in 1120 survey line and widefield electromagnetic inversion interpretation profile
图8
图8

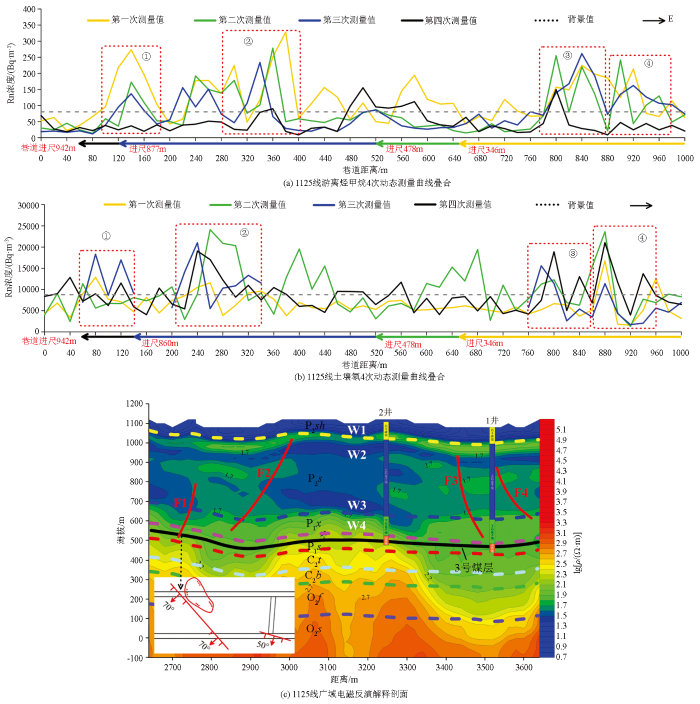

1125测线甲烷氡气综合异常与广域电磁反演解释剖面叠合
Fig.8
Superimposed map of methane-radon anomaly in 1125 survey line and widefield electromagnetic inversion interpretation profile
2)由图7可见,测线中段甲烷数据以低幅值特征沿背景上下浮动,显示了与测线东、西两段地质条件上的差异。甲烷指标在中段呈现以吸附烃为主的后生异常特征,指示稳定沉积为主的地质条件特征。
3)由图8可见,测线中段氡气以两端单峰中间夹波动低值幅值分布为特征,与甲烷指标异常特征完全不同。由广域电磁反演剖面可知,中部氡气指标分布段与测线基岩凸起段对应,局部异常位于基岩两侧,低值分布恰好与广域电磁剖面识别的含水砂岩体W3对应,尤以1120测线更为显著,证明了氡气指标异常形态与基底构造及含水砂岩体形态有关的事实。
综上所述,4次动态监测结果表明:动态剖面上甲烷和土壤氡气异常分布特征随外界干扰因素的改变而变化;测线东西两段,甲烷和氡气指标异常特征与广域电磁反演剖面推断的断层构造分布和属性上完全一致;测线中段,甲烷和氡气指标不同的异常形态与指标本身机理属性和对地质构造响应的不同有关。上述事实验证了地球化学异常的煤层气微渗漏机制,证明地球化学异常与煤层气迁移渗漏和放射性核素分布存在因果关系,其成果能够为断层、微裂隙系统分布及其他致灾地质因素的识别提供地球化学依据。
4 面积测量中甲烷、氡气指标特征与电磁反演成果对比
面积测量旨在通过工作区内土壤游离烃甲烷和土壤氡气指标异常特征,识别划分出有关构造类致灾因素的分布,为区内煤矿隐蔽致灾因素的辨识提供地球化学依据,为后续探区详查筛选靶区。工作区面积测量总计获得416个点位的游离烃甲烷和酸解烃甲烷实测数据,651个点位的土壤氡气指标实测数据。
4.1 游离烃甲烷、酸解烃甲烷与土壤氡气指标地球化学异常特征
表3 面积测量工区地球化学指标数值统计特征
Table 3
| 指标 | 点数 | 工作区面积/km2 | 最高值 | 最低值 | 均值 | 标准差 | 异常下限 | 衬度 |
|---|---|---|---|---|---|---|---|---|
| 氡气 | 651 | 1.5 | 24783.05 | 940.45 | 7106.55 | 2437.84 | 9000.00 | 3.49 |
| 游离烃甲烷 | 416 | 1.5 | 400.00 | 7.48 | 89.20 | 66.11 | 150.00 | 4.48 |
| 酸解烃甲烷 | 416 | 1.5 | 5475.00 | 36.17 | 1655.80 | 1059.85 | 2600.00 | 3.30 |
注:氡气含量单位为Bq·m-3;甲烷含量单位为10-6。
表4 土壤氡气异常下限及浓度分带计算和实际划分值
Table 4
| 背景值/(Bq·m-3) | 异常下限/(Bq·m-3) | 外带异常/(Bq·m-3) | 中带异常/(Bq·m-3) | 内带异常/(Bq·m-3) | |
|---|---|---|---|---|---|
| 计算值 | 4406.43 | 9275.68 | 9275.68~14151.36 | 14151.36~19027.04 | ≥19027.04 |
| 使用值 | 4400.00 | 9000.00 | 9000.00~14000.00 | 14000.00~19000.00 | ≥19000.00 |
以150×10-6为异常下限,工作区内可见游离烃甲烷编号1~15的局部异常,如图9所示,游离烃甲烷异常特征以线性排列为主,伴有半环状异常模式, 分述如下:

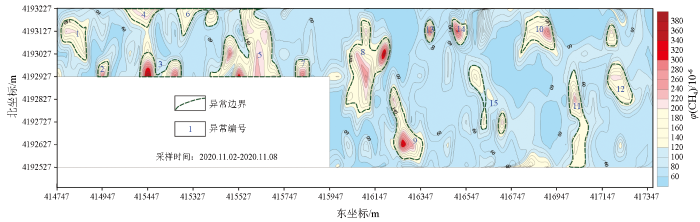

图9
图9
游离烃甲烷浓度异常分布
Fig.9
Abnormal distribution of free hydrocarbon methane concentration
1)区内游离烃甲烷由东至西由编号10和12、9和8、7和5局部异常构成了3条呈NW展布的线性排列,另有1、4、6 和7、8、13、14、10异常似串珠状排列构成了2条NE转EW向的线状异常,显示了比较强烈的渗漏作用。工作区东南部为弱异常分布带,仅有15、11、12三个低幅值条状弱异常零散分布,弱异常与厚层黄土稳定沉积带边缘分布吻合。
2)工作区中部为NE、NW向线性构造排列的交叉带,渗漏作用剧烈,尤以8号异常显著(面积和幅值),此点与后期勘探发现的地下冒气点吻合,验证了甲烷异常的煤层气机制。
3)工作区中部西南角具有WN向延伸的9、8号异常与7号异常似乎可构成半环状异常,在地球化学解释评价上,环内多为构造背斜或向斜构造的中心,因此本区西南角具有陷落柱分布的可能。
以2 600×10-6为下限,工作区内可见酸解烃甲烷编号1~13的局部异常,如图10所示,详述如下:

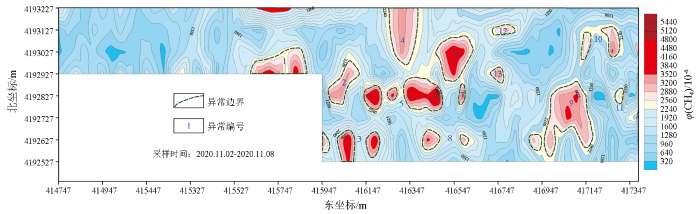

图10
图10
酸解烃甲烷浓度异常分布
Fig.10
Abnormal distribution of acidulated hydrocarbon methane concentration
1)区内酸解烃甲烷异常以面积不等的孤立高点散状分布为主,大致与游离烃甲烷高幅值异常呈负相关。
2)东北端10、11号弱异常与游离烃甲烷异常12 重合, 9号中高异常位于游离甲烷15和11号异常之间,基本与稳定沉积黄土厚层沉积边缘吻合,表明该区以原生甲烷为主;区内酸解烃特高幅值异常5、6号与游离甲烷8号异常部分交集,处于后期勘探发现的地下冒气点附近,说明与气体渗漏带相关。
3)西南角的酸解烃3、5、2号异常大致为分布在游离烃环状异常内环, 具有顶端异常特征,推测与陷落柱内碳酸盐岩分布有关,酸解烃指标对碳酸盐敏感,可以作为识别陷落柱的标志。
图11
图11

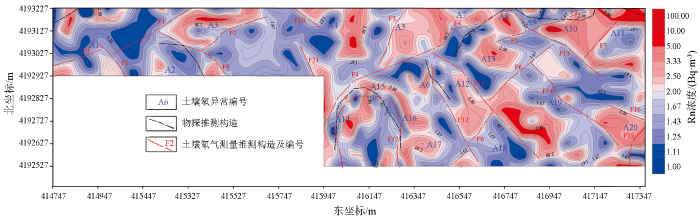

土壤氡气浓度梯度变化等值线
Fig.11
Contour map of soil radon concentration gradient change
1)推断区内NE向断裂7条,NE向断裂9 条,环形或弧形断裂2 条;NE向断裂量少于NW向,NE向断裂规模大于NW向断裂,NE向断裂多被NW向断裂所错断,NW向断裂为后期构造。
2)根据土壤氡异常的展布特点和土壤氡浓度梯度变化特征, 划定了隐伏断裂构造的位置和断裂构造的属性。
3)由图中断裂分布可见,土壤氡气指标对裂隙构造敏感程度大于游离烃甲烷,土壤氡气异常分布与气体运移有关,间接上对煤层气运移通道有指示意义;土壤氡气异常在上覆沉积中含水砂体分布上具有低于裂隙带的低幅值异常特征。
4.2 甲烷、氡气异常特征与电磁反演成果对煤矿隐蔽致灾因素的指示
将游离烃甲烷和土壤氡气面积异常分布与广域电磁法三维反演水平切片同步叠合,形成图12,由图可见:
图12
图12

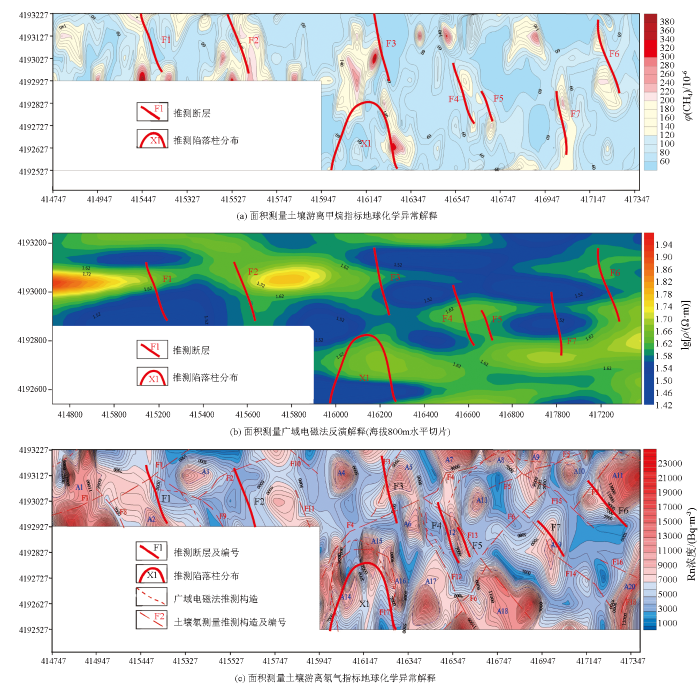

广域电磁法反演水平切片及甲烷氡气指标综合异常
Fig.12
Horizontal slice inversion with wide field electromagnetic method and comprehensive anomaly map of methane radon gas index
1)广域电磁三维反演水平切片电阻率特征结论为:由西向东划分出F1、F2、F3、F4、F5、F6共6条NW向断层;工作区中部西南角,依据半环状断裂异常分布,推测了陷落柱X1的分布;区内东部断层相对密集,横向断层间隔中划分了大片低阻带,从电阻率属性上大致推测为富水层,但不能够排除其多解与不确定性。
5 结论
1)工作区4次动态监测中,土壤游离甲烷、酸解烃甲烷、放射性土壤氡气指标地球化学特征及成果研究验证了煤层气垂直运移理论和地球化学异常的微渗漏机制。
2)烃类指标和土壤氡气指标异常特征表明, 实测游离烃甲烷组分来源于下伏煤层气的微渗漏迁移;土壤氡气组分来自于基岩和上覆沉积中放射性核素的渗漏和扩散,两种指标均能够为陷落柱、断层、瓦斯气体聚集等构造致灾因素识别提供依据。
3)酸解烃甲烷异常对于微渗漏通道不敏感,但可以通过酸解烃指标异常特征对碳酸盐岩、稳定沉积分布及渗漏强烈带进行判识。
4)土壤氡气异常在上覆沉积中含水砂体分布上具有低于裂隙带高异常的低幅值异常特征,土壤氡气指标能够与甲烷指标形成互补。
5)广域电磁法推断结果与游离烃甲烷、土壤氡气指标面积勘探结果基本一致,表明地球化学勘探方法在煤炭隐蔽致因素勘探中具有适应性和实用性,这种方法更适合区域性勘探,能够为煤田的地球物理详查筛选靶区。
