本文利用中国国家台网在青藏地区布设的台站记录到的近5年震级在5.8以上、震中距在东经88°~120°之间的39个远震地震事件进行SKS横波分裂测量,来研究青藏高原及其周缘地区的各向异性及变形特征。在青藏内部地区,SKS横波分裂测量的快轴自西向东逐渐从NE—SW向转为E—W向,再转为NNE向,与GPS速度场方向基本一致,呈顺时针方向变化。造成此地区SKS分裂测量结果的原因可能为缅甸板块向东俯冲时发生向西的后撤运动,使得此区域的岩石圈产生环状变形。川滇地区南部的GPS数据显示了近ES向的地表形变且走滑断层走向为NW—SE向,Pms地壳各向异性快轴方向主要为S—N向或NNE—SSW向,SKS分裂结果揭示了E—W向的上地幔各向异性特征,与Pms快轴方向以大角度相交或垂直,说明云南地区深部软流圈地幔流动场与地壳及地表变形特征不一致,地幔和地壳的变形机制和各向异性来源不同,发生解耦变形。
关键词:
This study conducted SKS shear-wave splitting measurements of 39 distant earthquakes with magnitudes above 5.8 and epicentral distances between 88° and 120° recorded by the monitoring stations of China Earthquake Networks Center in the Qinghai-Tibet region in the past five years. Based on these measurements, this study investigated the anisotropic and deformation characteristics of Tibetan Plateau and its surrounding areas. Within the Qinghai-Tibet region, the fast axis of SKS shear-wave splitting measurements from west to east gradually shifted from NE-SW to E-W and then to NNW, roughly aligning with the direction of the GPS velocity field and changing in a clockwise direction. The reason for the measurement results in this region lies in that the westward retreating of the Burma plate during the eastward subduction may have caused circular deformation in the local lithosphere. The GPS data of the southern Sichuan-Yunnan region reveal nearly ES-directed surface deformation and NW-SE-trending strike-slip faults, with the fast-axis direction of the Pms wave for crustal anisotropy being S-N or NNE-SSW. The SKS splitting measurement results of this study reveal the E-W-directed anisotropy of the upper mantle, which intersects at a high angle with or is perpendicular to the fast-axis direction of the Pms wave. This suggests that the mantle flow field of the deep asthenosphere in Yunnan is inconsistent with the deformation characteristics of the crust and surface, and the mantle and crust show distinct deformation mechanisms and anisotropy sources, resulting in decoupling deformation.
Keywords:
本文引用格式
高玲霞, 冯斌, 梁萌, 吴文鹂, 孙跃.
GAO Ling-Xia, FENG Bin, LIANG Meng, WU Wen-Li, SUN Yue.
0 引言
印度板块和欧亚板块相互碰撞导致了青藏高原的形成[1],这一碰撞过程是新生代以来地球上发生的非常重要的地质事件,伴随着构造变形运动和壳幔物质流动,使得青藏地区下方的介质呈现各向异性特征,因此青藏高原地区一直是地球物理学家们关注的热点。青藏高原及其周缘地区断裂分布密集,且具有强烈的地震活动性,地震频发。历史上,尤其是海原断裂带多次发生7级以上地震,破坏性极大。在青藏高原大部分地区,5~6级地震均有发生且震源位置无规律性,6级以上地震大多发生在构造活动强烈的断裂带地区。青藏高原下方地壳的平均厚度在60~80 km,此地区地震基本发生在2~35 km的中、上地壳范围内,而下地壳尺度内几乎不发生地震。
地球物理学家们对青藏地区的各向异性特征展开了大量研究。王椿镛等[2]和常利军等[3]发现青藏地区SKS分裂测量快轴显示了顺时针的变化,表明了上地幔物质顺时针流动变形。对于青藏东北缘地区,Li等[4]测量的快轴极化方向平行于地表构造走向、地壳运动方向为NWW。Huang等[5]发现青藏东北缘快轴的优势方向为NW—SE,同时提出了该地区的双层各向异性特征。吕晋妤等[6]利用径向和切向接收函数后方位角加权叠加方法,发现青藏东北缘的各向异性呈现出横向不均匀变化特征,但整体表现出连续流变模式,伴有小范围的走滑断层的局部侧向挤出现象。对于青藏东南缘地区,此地区位于喜马拉雅东构造结和华南板块之间,发育着3条大的走滑断层和很多小的走滑断层,这些断层的发育和活动对于青藏东南缘的构造演化过程起到了重要作用。黄周传等[7]发现丽江—小金河断裂阻挡了该地区地壳物质的流动,但此过程产生的应力导致位于东南方位的小江断裂带发生地壳变形。李莹等[8]发现青藏东南缘地区以26°20'N左右为界,南北部的各向异性快轴方向不同,其中南部地区上地幔和地壳的快轴方向差距很大,说明壳幔发生解耦变形。
青藏高原及其周缘的构造变形运动特征和壳幔物质流动模式复杂,本研究旨在利用横波分裂方法,为进一步解释此地区的各向异性、构造变形和壳幔物质运动特征提供依据。
1 数据与方法
横波分裂方法是获取地球内部的各向异性信息的重要手段之一,图1展示了常用的剪切波震相,包括S、ScS、SKS、SKKS、PKS等。本文利用穿过地核的震相SKS进行横波分裂测量。
图1
图1
常用于横波分裂测量的地震震相射线路径示意
Fig.1
Schematic of seismic phase raypath commonly used for shear wave splitting measurement
SKS震相从地震震源出发,首先以横波的形式向下传播进入地幔,随后穿过核幔边界进入外核,在液态外核中以转换P波形式向前传播,继续向上再次穿出核幔边界后,以转换SV波的形式穿过地幔被地震台站接收。SKS分裂测量结果是整条传播路径上的累积,但是核震相通过在核幔边界处发生横波向纵波的转换,消除了震源侧的地幔和外核各向异性,因此最终的测量结果只是代表SKS震相在台站侧的核幔边界穿出点到台站这段路径上的各向异性信息。

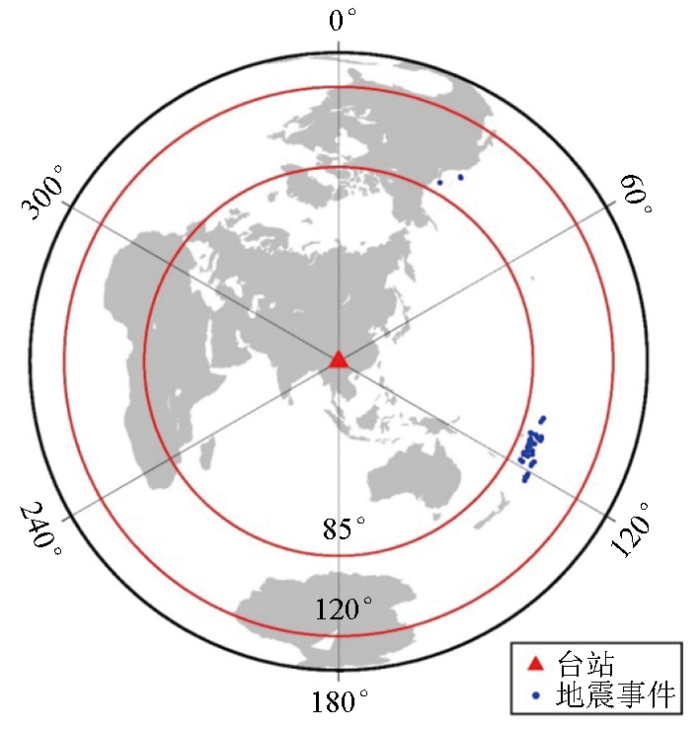

图2

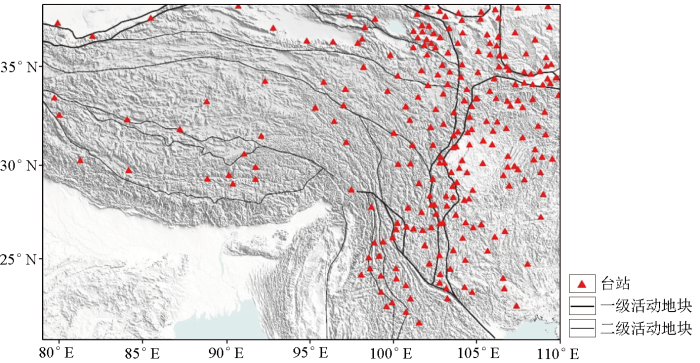

图3
2 测量实例
横波未发生分裂的一个重要特征就是质点运动轨迹在各向异性校正前后都近似为直线。图4显示了在BAS台获取的未分裂结果。
图4
图4

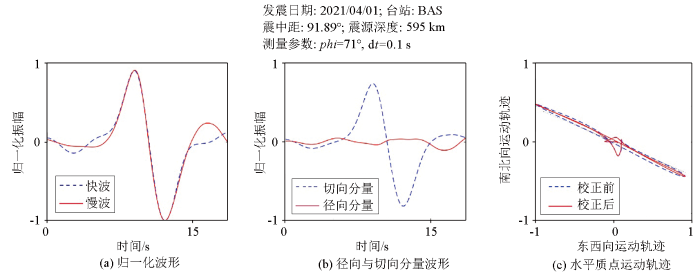

利用旋转互相关方法获得的SKS横波未发生分裂的测量结果
Fig.4
Example of SKS transverse wave without splitting measurement obtained using rotation-correlation method
图5给出了在BAS台获取的SKS横波分裂测量结果。分裂测量的结果显示各向异性校正前质点运动轨迹呈椭圆形,校正后近似为直线。如果各向异性校正后,质点运动轨迹呈近似直线且校正后的快慢波能够很好地重合在一起,则证明测量参数准确和可靠。
图5
图5

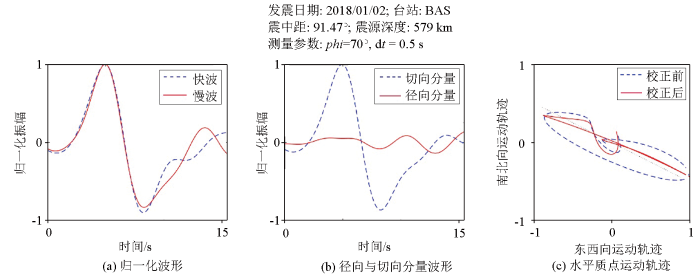

利用旋转互相关方法获得的SKS横波分裂测量结果
Fig.5
Example of SKS transverse wave splitting measurement obtained using rotation-correlation method
3 测量结果
图6
图6

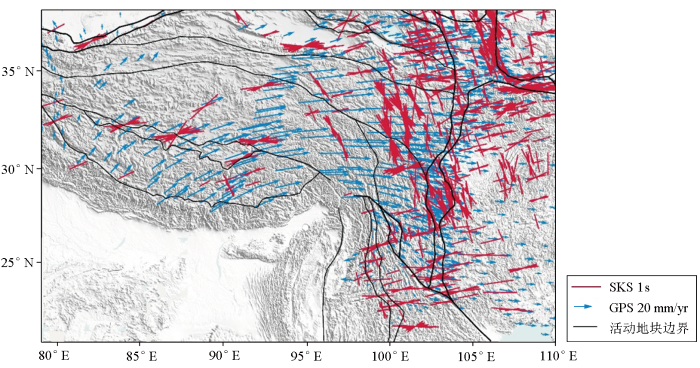

青藏地区的SKS分裂测量结果
Fig.6
SKS splitting measurement results in the Tibetan Plateau

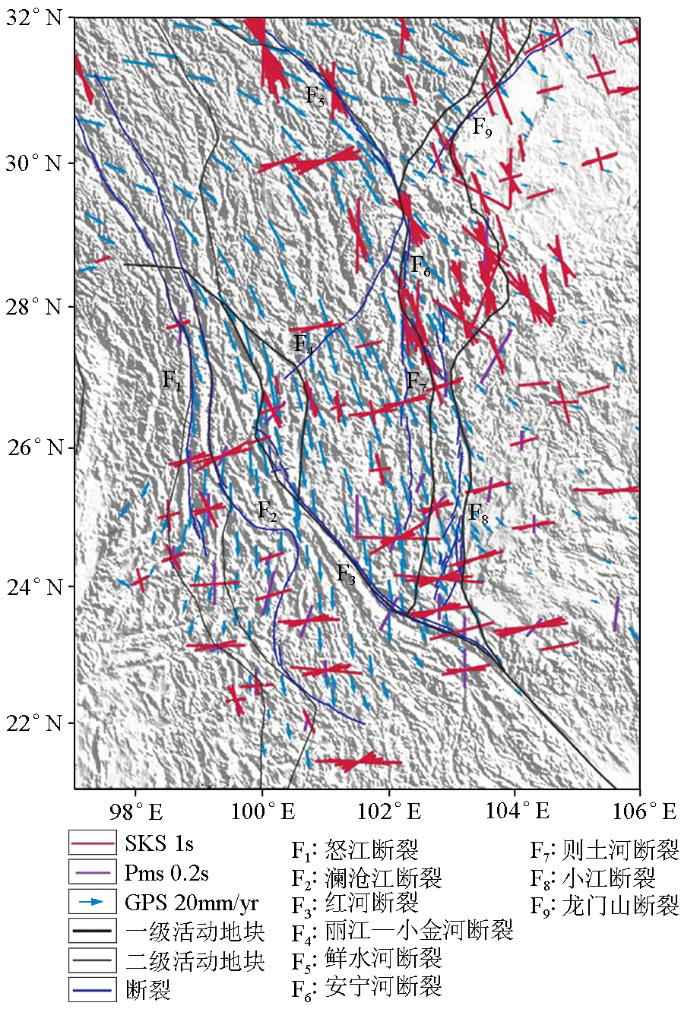

图7为青藏东南缘川滇地区的SKS横波分裂测量结果。该地区延迟时间主要分布在0.4~1.1 s之间,快轴方向在局部范围内快速变化:以北纬27°左右为界,北部的快轴为近SN向,而南部为近EW向,且南部地区的SKS波快轴方向与Chen等[18]测得的Pms地壳各向异性快轴方向大多以大角度相交,说明此地区的上地幔和地壳物质流动方向不一致。在鲜水河断裂(F5)和安宁河断裂(F6)上,SKS快轴方向平行于断裂走向。由于上述2个断裂为走滑断裂,应力来自于2个断层盘之间的剪切作用,所以走滑断裂走向平行于断层下方的地壳应力方向,同时平行于此地区的SKS快轴方向,表征了地壳变形方向与上地幔的一致性。在龙门山断裂(F9)、澜沧江断裂(F2)、则木河断裂(F7)和小江断裂(F8)上,SKS快轴方向与断裂走向大多以大角度相交,表明上述几个断裂下方的地壳变形特征与上地幔存在很大差异。
图7
4 结论与讨论
在青藏高原内部地区,SKS横波分裂测量的快轴自西向东逐渐从NE—SW向转为E—W向,再转为NNW向,呈顺时针方向变化,且与GPS速度场方向基本一致。SKS横波分裂测量结果表征上地幔深度范围的各向异性特征,GPS方向指示浅层地表的变形特征,二者方向的一致性表明青藏内部地区上地幔与地表变形方向几乎一致。因此,推测造成此地区各向异性的来源主要是上地幔地区,很有可能是起源于上地幔的某种力驱动了上地幔到地壳地表尺度的物质运动,如:缅甸板块向东俯冲时发生向西的后撤运动,使得此区域的岩石圈产生环状变形[3],从而造成了本文的测量结果。
本次在川滇地区的SKS分裂测量结果与前人一致,快轴方向以北纬27°左右为界,自北向南出现了从S—N向转为E—W向的快速变化特征。走滑断层鲜水河断裂(F5)和安宁河断裂(F6)的走向平行于SKS快轴方向,表明下方地壳变形方向与上地幔一致,发生壳幔垂直连贯变形。走滑断层龙门山断裂(F9)、澜沧江断裂(F2)、则木河断裂(F7)和小江断裂(F8)的走向与SKS快轴方向多以大角度相交,表明断裂下方的地壳变形特征与上地幔存在很大差异,发生壳幔解耦作用。另外,川滇地区南部的GPS数据显示了近E—S向的地表形变且走滑断层走向为NW—SE,Chen等[18]测量Pms地壳转换波的快轴方向主要为S—N或NNE—SSW向,本文测量的SKS分裂结果揭示了E—W向的上地幔各向异性特征,与Pms地壳各向异性快轴方向以大角度相交或垂直,说明云南地区深部软流圈地幔流动场与地壳及地表变形特征不一致,地幔和地壳的变形机制和各向异性来源不同,发生解耦变形。鲁来玉等[19]利用背景噪声方法也发现云南地区的壳幔解耦变形。川滇地区北纬27°以南,SKS比Pms测得的快慢波时差的量级大,因此该地区的各向异性特征受地壳和地表变形影响较小,主要由上地幔物质流动主导[20]。
快轴方向在北纬27°左右,自北向南出现了由S—N向转为E—W向的快速变化,造成此变化的原因可能有以下3个:一是西藏下方的地壳物质向东滑落从而挤压云南地区,相当于对云南地区的下伏地幔施加了EW向的挤压碰撞力[21];二是与缅甸和巽他板块的东向俯冲和后撤运动有关[3];三是因为川滇北部下方的岩石圈坚硬,且在北纬26°处岩石圈南缘产生了一个近E—W走向与“墙面”相似的结构,这使得北纬26°以南较软的上地幔物质只能沿北侧“墙面”进行EW向的流动[22]。本文的结果更加支持第三个观点。相比于前人的研究,此次研究所使用的台站更密集、数据更充足、SKS横波分裂测量结果更多。研究发现川滇地区快轴变化的分界线更清晰,北纬27°近似呈一条“线”,直接把南北部的快轴方向划分开来,就像在北纬27°上地幔内部形成一个EW走向的“墙面”,使得南部的上地幔物质被“墙面”阻挡只能沿墙面走向运动,造成了川滇地区SKS横波分裂测量的快轴自北向南发生由S—N转为E—W向的急速变化现象。
致谢
感谢国家测震台网数据备份中心为本文提供数据。
