重磁放综合物探方法在鲁西微山稀土矿勘查中的应用
Research on the application of the integrated gravity-magnetic-radioactive geophysical exploration method in the exploration of rare earth deposit in Weishan, western Shandong
通讯作者: 邢楠(1986-),男,高级工程师,现从事矿产勘查工作。Email:407615595@qq.com
责任编辑: 王萌
收稿日期: 2023-05-4 修回日期: 2023-08-1
基金资助: |
|
Received: 2023-05-4 Revised: 2023-08-1
作者简介 About authors
兰君(1986-),男,高级工程师,现从事稀土勘查科研工作。Email:
鲁西微山县郗山稀土矿周边多为第四系覆盖,在该地区使用单一的物探找矿方法寻找稀土效果不佳。为了建立适用于该地区深部稀土找矿的地质—地球物理找矿模型,在已知地质剖面开展多种物探技术实验,选出适用于该区稀土矿深部勘查的技术方法组合。通过重力测量和高精度磁测大致确定了地下中生代郗山碱性杂岩体的分布范围,通过地面伽马能谱测量在地表圈定出矿体露头,采用钻探工作对矿体的深部特征予以揭露。由此探索出一套“重磁联合圈定岩体+放射性定位矿体露头+深部钻探”的勘查技术方法组合。通过运用该勘查模型,在该区发现特大型稀土矿床1处,为周边地区的稀土矿勘查提供了借鉴。
关键词:
Since the periphery of the Xishan rare earth deposit in Weishan County, western Shandong is mostly covered by the Quaternary strata, single geophysical exploration methods are ineffective in searching for rare earth elements in this area. To establish a geological-geophysical prospecting model for deep rare earth prospecting in this area, a combination of exploration techniques and methods suitable for the deep exploration of rare earth deposits in this area were selected through multiple geophysical exploration technology experiments on the known geological profiles. The distribution range of the underground Mesozoic Xishan alkaline complex was roughly determined through gravity survey and high-precision magnetic survey. The ore body outcrop was delineated through ground-based gamma spectrometry, and the deep ore body characteristics were revealed through drilling. Finally, this study developed an integrated geophysical exploration method including gravity-magnetic joint delineation of rock masses, radioactive positioning for ore body outcrops, and deep drilling. By using this exploration model, one super-large rare earth deposit was discovered in this area, providing a reference for the exploration of rare earth deposits in the surrounding area.
Keywords:
本文引用格式
兰君, 李兆令, 张鹏, 李志民, 李得建, 邢楠, 孙莉, 杨云涛, 徐洪岩, 王健, 王巧云.
LAN Jun, LI Zhao-Ling, ZHANG Peng, LI Zhi-Min, LI De-Jian, XING Nan, SUN Li, YANG Yun-Tao, XU Hong-Yan, WANG Jian, WANG Qiao-Yun.
0 引言
山东省微山地区是我国第三大轻稀土产地,区内稀土矿资源潜力巨大[1⇓-3]。该区稀土矿床主要受岩体和构造联合控制[4-5]。以往工作确定的稀土矿体为含稀土石英重晶石碳酸岩脉,近几年工作中发现了新的矿石类型——细脉浸染型稀土矿石,该类型矿石赋存于郗山碱性杂岩体中[6⇓-8],找矿方法主要存在如下问题:①研究区地貌为湖积平原,第四系覆盖较厚,基岩裸露地带仅限于郗山山顶几十个平方米的范围,故地质测量和化探在该区勘查基本不起作用;②该区稀土矿呈脉状、浸染状赋存于碱性杂岩体和片麻状花岗闪长岩中,电法、磁法等传统单一的物探方法对该区稀土矿的勘查效果不明显;③部分稀土矿体中含有钍石、富铀烧绿石等放射性矿物,可引起放射性异常,但放射性测量受地貌影响极大,硬化路面或大于10 cm厚的第四系盖层,均能遮盖异常,该区除郗山山顶外,第四系厚度普遍在5~40 m,使得放射性测量也受到极大制约,找矿难度极大。
因此,采用单一的物探找矿方法效果不佳,为解决以上问题,多年来,采用多种物探方法的组合尝试,摸索出一套覆盖区稀土矿综合找矿方法。基于此种找矿方法,笔者在该区开展了系统的勘查工作,探获特大型稀土矿一处。
1 成矿地质背景
研究区位于鲁西地块的南部(图1),位于薛城—峄城稀土—水泥用灰岩成矿区内。区内以前寒武纪侵入岩体构成基底岩系[9],其断裂构造发育,主要有NW向和NE向压扭性断裂、SN向张性断裂、EW向压性断裂4组。先期形成的压扭性断裂切割了地壳较深的部位,并伴有张性和张扭性断裂存在,为岩浆和稀土矿的形成提供了良好的通道和赋存场所。矿区发育郗山碱性杂岩体,主要岩性为细粒霓辉石英正长岩,次为石英正长岩、正长(斑)岩、角闪石英正长岩、黑云正长斑岩、正长斑岩、霓辉石英正长斑岩和煌斑岩等。郗山碱性杂岩体与稀土矿关系密切,是成矿母岩[10]。该岩体的多期次、多阶段侵位活动为成矿元素的迁移、富集提供了热动力和矿质载体[11]。区内发育新太古代片麻状中粒花岗闪长岩,呈岩株产出,局部有长英质脉分布。中生代燕山期岩浆岩在郗山附近发育,侵入于早期中粒花岗闪长岩中,呈NE—SW向展布,与围岩呈不规则的枝叉状接触。接触界线清楚,局部因交代作用及混染作用而不明显。该区岩体多为第四系所覆盖,仅在郗山一带有岩体出露地表。
图1
图1

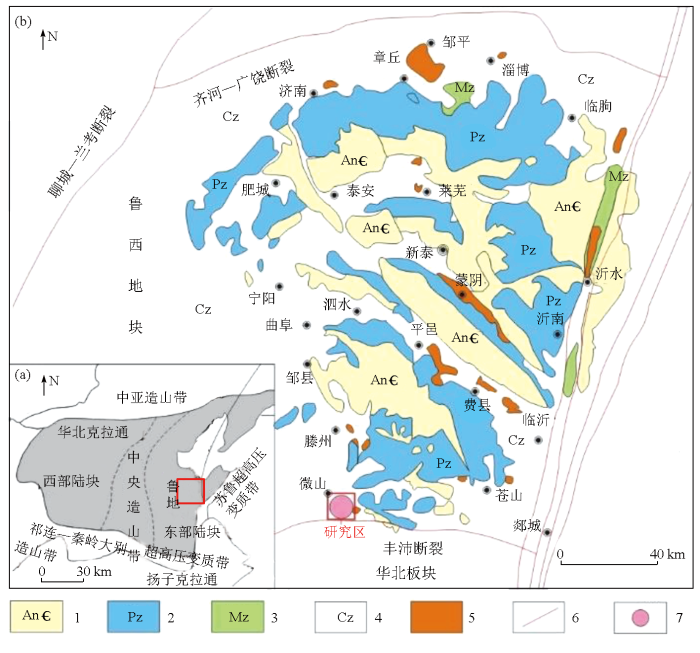

研究区板块构造位置(a)和鲁西地区地质简图(b)[12]
1—前寒武纪基底;2—古生代地层;3—中生代地层;4—新生代地层;5—中生代岩浆岩;6—断层;7—微山稀土
Fig.1
Plate tectonic location map of the research area(a) and regional geological map of the western Shandong[12]
1—Precambrian basement; 2—Paleozoic strata; 3—Mesozoic strata; 4—Cenozoic strata; 5—Mesozoic igneous rock; 6—fault; 7—Weishan rare earth
2 矿床地质概况
图2
图2

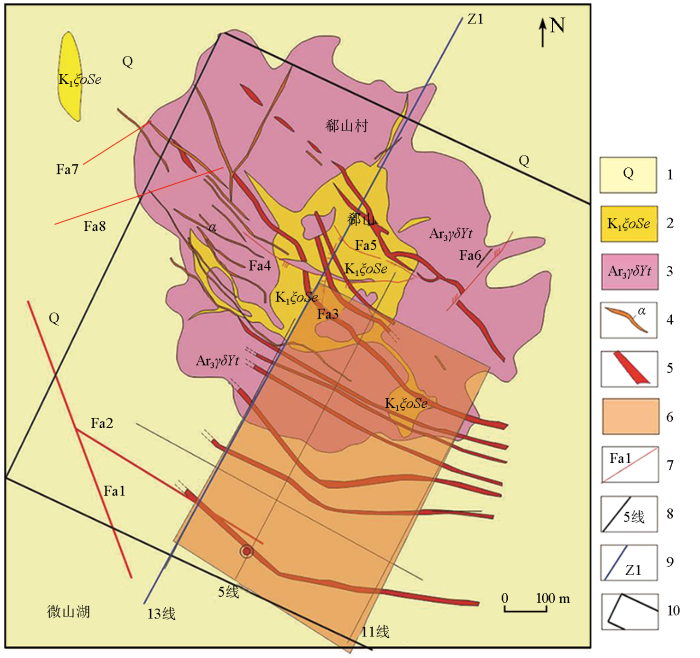

郗山地区地质简图
1—第四系;2—中生代燕山晚期郗山碱性杂岩体;3—新太古代侵入岩;4—含稀土石英重晶石碳酸岩脉;5—脉型矿体;6—细脉浸染型矿体;7—断层;8—勘查线剖面及编号;9—地质-地球物理模型剖面;10—综合物探测量范围
Fig.2
Regional geological map of Xishan area
1—Quaternary system; 2—late Mesozoic Yanshan Xishan alkaline complex; 3—Neoarchean intrusive rock; 4—carbonate vein containing rare earth quartz barite; 5—vein type ore body; 6—fine vein disseminated ore body; 7—fault; 8—survey line profile and number; 9—geological geophysical model profile; 10—comprehensive geophysical measurement range
图3
图3

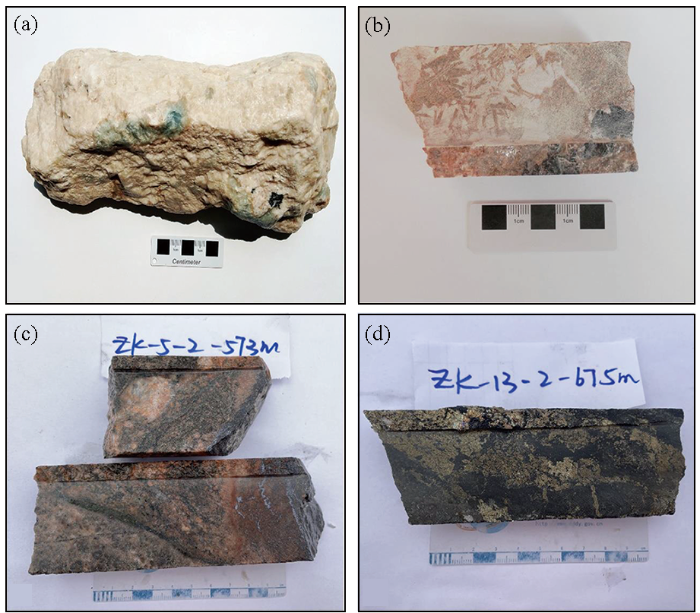

郗山稀土矿矿石类型
a、b—含稀土石英重晶石碳酸岩脉;c、d—细脉浸染型矿石
Fig.3
Ore type of Xishan rare earth ore
a、b—carbonate vein containing rare earth quartz barite; c、d—veined disseminated ore
3 地球物理特征
3.1 物性参数
新太古代岩体主要为二长花岗岩、石英闪长岩、花岗闪长岩岩体,其中二长花岗岩、花岗闪长岩磁化率基本在264×10-6×4πSI以下,磁性较弱;石英闪长岩、闪长岩磁化率为(439~1 083)×10-6×4πSI,磁性较强;中生代郗山碱性杂岩体主体岩性为石英正长岩和正长斑岩,磁化率为(228~326)×10-6×4πSI,在区内属中等磁性,且磁性变化较大。依据矿物成分含量和蚀变程度的不同,不同地段岩石磁性会有不同程度的变低或变高。可见区内不同岩性存在一定磁性差异,通过大比例尺磁测,可区分新太古代和中生代岩体的分界[17]。
3.2 重磁及放射性特征
微山郗山地区重力、磁测及伽马能谱测量工作网度均为100 m×40 m。重力测量工作使用加拿大Sintrex公司制造的CG-5重力仪进行,投入生产前对仪器进行了检测和保养,对其倾斜传感器零点和灵敏度进行了检查与调节,保证了重力仪处于正常状态,并在施工前后进行了静态、动态与一致性试验。重力观测数据经理论固体潮改正后,再进行零点改正,然后计算出实测重力值,经地形改正、布格改正和正常重力值改正后得到研究区重力异常分布特征(见图4),研究区重力场以低缓平稳场为主要表现特征,Δg基本在-34~25 mGal,变化范围较小,与区内不同时代岩性密度差异不大有关;郗山周边Δg大部分在-30~27 mGal之间,相对东部略高2~10 mGal,整体呈现西高东低的重力场分布特征。

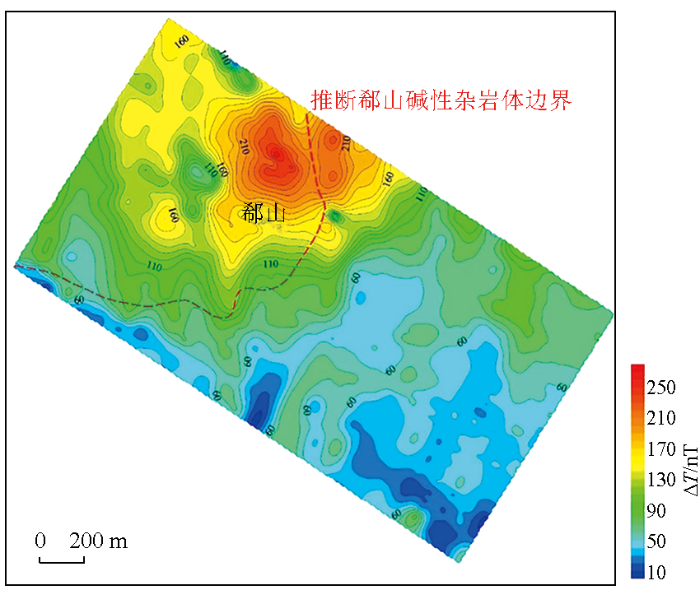

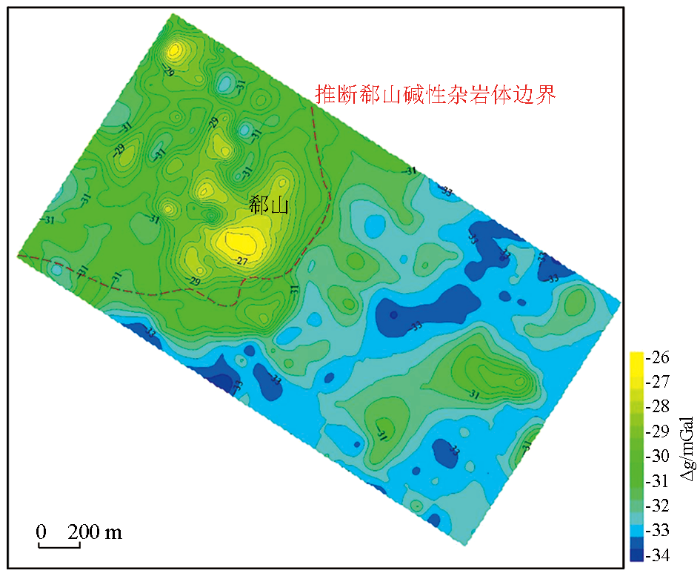

图4
图5
伽马能谱测量采用石家庄核工业航测遥感中心生产的ARD型多道伽马能谱仪,投入使用前对仪器进行了标定和稳定性检查,仪器性能良好。研究区放射性异常下限的确定根据规范推荐计算公式,T=C0±kS0,其中T为异常下限,C0、S0分别为背景平均值和标准偏差,k为经验系数,本区取k=3。需要说明的是,伽马能谱测量具有探测深度浅、受覆盖层影响较大的特点,区内放射性极高值区基本对应郗山岩体裸露区域,而研究区大部分为第四系覆盖层,难以测得高值异常,因而为了尽可能避免遗漏掉覆盖区的放射性异常,在选取背景场和计算异常下限时略去了郗山周边等基岩裸露区域对应的高值,以突出覆盖区局部异常,计算得到区内放射性异常下限见表1,根据异常下限绘制郗山地区放射性元素含量平面(图6~8)。
表1 郗山地区放射性元素异常下限统计
Table 1
项目 | w(U)/10-6 | w(Th)/10-6 | w(总道Ur)/10-6 |
---|---|---|---|
背景值 | 2.4 | 12.4 | 15.1 |
异常下限值 | 4.6 | 24.0 | 21.7 |

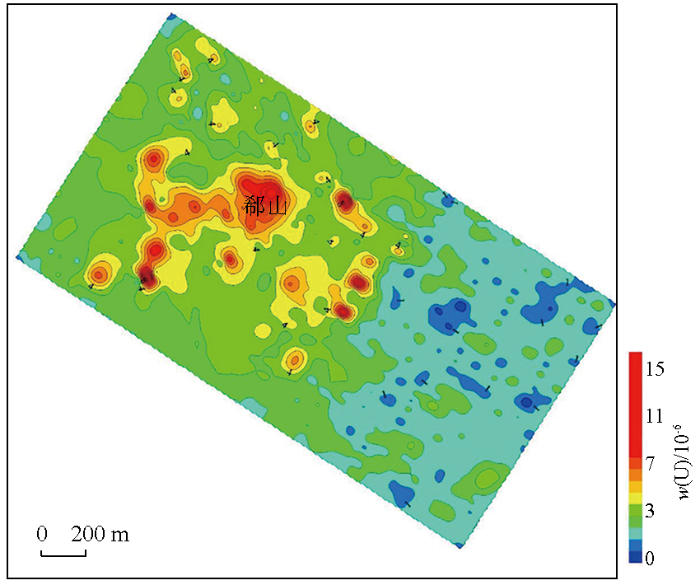

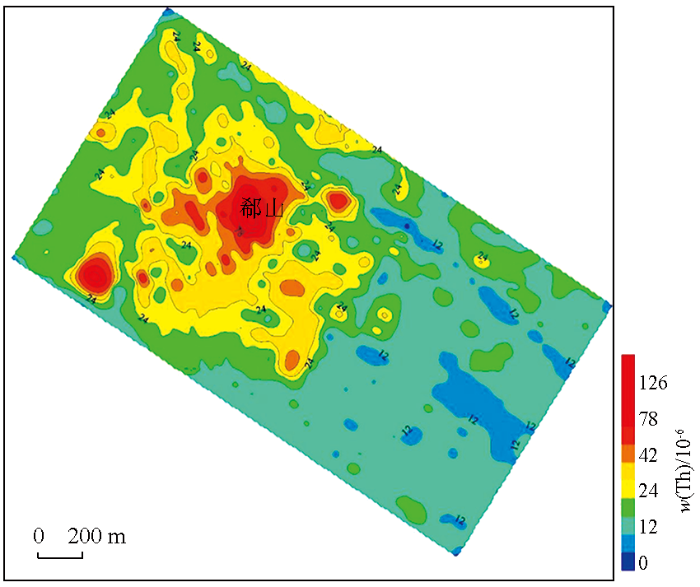

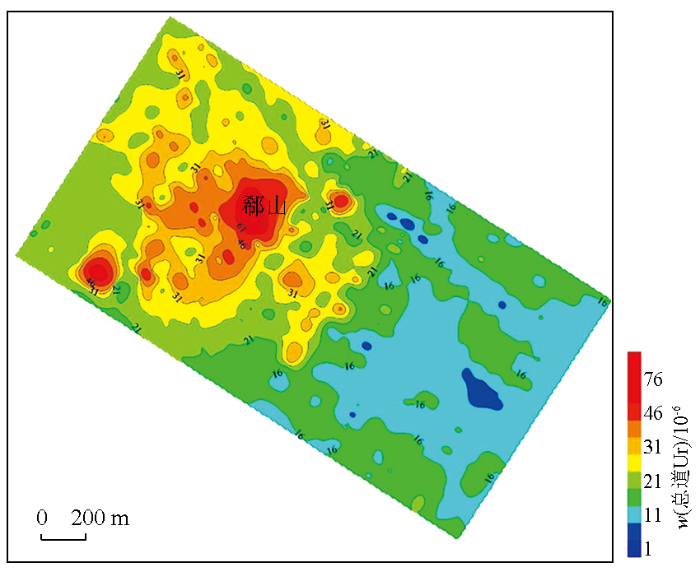

图6
图7
图8
图6~图8可以看出,郗山地区钍、铀及总量分布的背景值均主要集中在研究区东部,西部以偏高值及高值为主,范围与中等ΔT异常范围相当,大致指示了碱性杂岩体的位置。钍异常以郗山为中心呈圆锥型分布,越往中心钍含量值越高,范围越小;越往外钍含量值越低,范围越大。相对钍,铀分布较为分散,在郗山地区形成等轴状异常,异常强度较大,极大值为16×10-6,在郗山异常西部及东南部存在几处数值稍低但规模相差不大的异常,这表明矿区原生晕受后期物理、化学和生物等作用的影响较大,铀分散迁移到周围的岩石、土壤中,形成偏高分散晕。总量当量值是将岩石总的放射性强度以铀含量为准换算得到的一个铀含量当量值,它可以看作是铀、钍、钾含量的一个综合反映[23]。研究区的γ能谱总量分布特征分布特征与铀、钍含量一致,通常铀、钍含量高的地方,总量值也偏高,反之则偏低[24]。异常区大部分处在郗山单元细粒霓辉石英正长岩中,区内发育数条NW向含稀土石英重晶石碳酸岩脉,也是异常的主要来源,区内含稀土矿脉的铀钍钾含量相比周边明显偏高。
4 地球物理找矿模型
在第13勘查线位置部署综合物探剖面1条,方位28°,点距20 m,剖面通过郗山稀土矿矿区,也是区内稀土矿体主要赋存岩体郗山碱性杂岩体出露部位,地质资料详实。综合剖面测量成果显示,布格重力异常曲线整体差异不大,表明剖面位于平稳重力场区,地质体密度差异不大。在郗山碱性杂岩体赋存地段,重力曲线略微上抬,相对两侧形成局部重力高,但曲线抬升幅度小,这是由于郗山碱性杂岩体密度相比于围岩花岗闪长岩密度大,但二者差距较小所致。因此,郗山碱性杂岩体的重力异常特征为平稳重力场中的异常幅值有限的局部高值异常。
综合剖面磁测曲线表现为整体缓升局部高值异常的特征,高值异常对应郗山碱性杂岩体分布范围,其磁性强于围岩太古宙花岗闪长岩。因此,郗山碱性杂岩体的磁异常特征为高值异常。
郗山碱性杂岩体出露地段无第四系覆盖的影响,伽马能谱测量成果U、Th及总道Ur曲线均为高值异常,这是由白垩纪郗山碱性杂岩体赋存的放射性钍石、富铀烧绿石引起的[20]。
综上所述,区内中生代郗山碱性杂岩体的地球物理特征为平稳重力场中的局部高值异常、高磁异常,地表矿体为放射性伽马能谱高值异常(无第四系覆盖影响)。
图9
图9

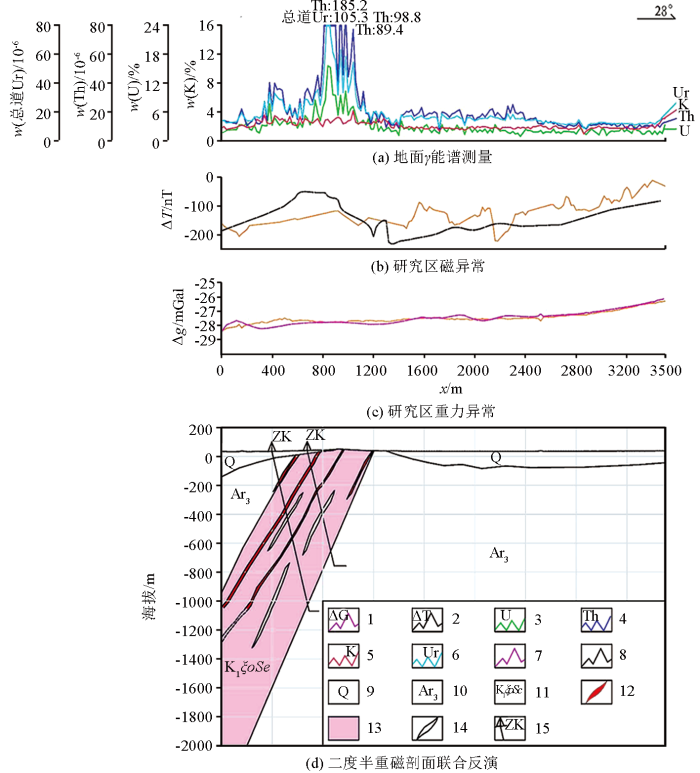

微山县郗山稀土矿地质—地球物理勘查模型(13线)
1—布格重力实测曲线;2—磁法实测曲线;3—铀含量曲线;4—钍含量曲线;5—钾含量曲线;6—总量当量曲线;7—重力拟合曲线;8—磁法拟合曲线;9—第四系;10—新太古代侵入岩;11—中生代郗山碱性杂岩体;12—含稀土石英重晶石碳酸岩脉;13—细脉浸染型矿体;14—夹层;15—钻孔
Fig.9
Geological geophysical exploration model of Xishan rare earth deposit in Weishan County(line 13)
1—Bouguer gravity measurement curve; 2—magnetic method measured curve; 3—uranium content curve; 4—thorium content curve; 5—potassium content curve; 6—total equivalent curve; 7—gravity fitting curve; 8—magnetic fitting curve; 9—Quaternary system; 10—Neoarchean intrusive rock; 11—Mesozoic Xishan alkaline complex; 12—carbonate vein containing rare earth quartz barite; 13—fine vein disseminated ore body; 14—interlayer; 15—drilling
5 结论
重、磁、放综合物探方法在研究区的找矿实践表明,虽然单一的物探勘查方法对该区寻找稀土矿具有一定的局限性,但多种物探方法组合,互相补充,可以较好地降低岩石密度差小和覆盖层引起的重力和放射性异常幅值较低以及其对推断岩体平面分布带来的不利影响,起到“1+1>2”的效果,综合重力场、磁场、放射性分布规律和异常位置,较清晰地推断出郗山碱性杂岩体在研究区的边界。此次综合物探研究工作,采用重磁联合对中生代郗山碱性杂岩体进行深部大面积定位,用放射性异常圈定地表露头,点面结合,再采用钻探工程对深部及覆盖区矿体追索,由此探索出一套“重磁联合圈定岩体+放射性定位矿体露头+深部钻探”的勘查技术方法组合,在微山县郗山地区稀土矿勘查中取得了重大找矿突破,证实了该种找矿方法在本地区找矿的有效性。
