基于不同规范的重力仪双程往返零漂率计算分析

常小鹏^,¹^,², 陈亮¹, 张翔^,¹, 张凌霄¹, 朱樟柳³, 乔衍溢⁴

1.中国地质调查局地球物理调查中心,河北廊坊 065000

2.中国地质大学(北京) 地球物理与信息技术学院,北京 100083

3.中国地质调查局军民融合地质调查中心,四川成都 610000

4.中国地质调查局廊坊自然资源综合调查中心,河北廊坊 065000

Calculation and analysis of zero drift rates of gravimeters in two-way reciprocal observations based on different specifications

CHANG Xiao-Peng^,¹^,², CHEN Liang¹, ZHANG Xiang^,¹, ZHANG Ling-Xiao¹, ZHU Zhang-Liu³, QIAO Yan-Yi⁴

1. Geophysical Survey Center, China Geological Survey, Langfang 06500, China

2. School of Geophysics and Information Technology, China University of Geosciences (Beijing), Beijing 100083, China

3. Civil-Military Integrated Geological Survey Center, China Geological Survey, Chengdu 610000, China

4. Langfang Center for General Survey of Natural Resources, China Geological Survey, Langfang 065000, China

通讯作者: 张翔(1990-),男,高级工程师,主要从事重磁数据采集和反演方法研究工作。Email:810173902@qq.com

责任编辑: 王萌

收稿日期: 2022-10-27 修回日期: 2023-05-12

基金资助:

中国地质调查局项目“雅鲁藏布江大游SDZ开发规划建设区综合地球物理调查”(DD20211546)

Received: 2022-10-27 Revised: 2023-05-12

作者简介 About authors

常小鹏(1991-),男,工程师,主要从事重磁数据处理和非线性反演方法研究等领域的科研工作。Email:2585479415@qq.com

摘要

重力测量是大地测绘及地球物理勘探的重要部分,根据不同的重力规范开展双程往返观测( $i 、 j 、 j' 、 i'$ ),其对零漂率的计算也不同,地质调查规范将 $j$ 点的重复测量做静掉格处理,石油规范运用回归分析的方法计算零漂率。 $j$ 点的重复测量间隔的处理不同,导致两类规范得出的零漂率数值差异明显。本文通过对理论算式分析和实测数据对比,分析了 $j$ 点重复测量的 $g'_{j} - g_{j}$ 、 $t'_{j} - t_{j}$ 对零漂率计算的影响,对比石油规范中采用的回归分析法,说明了“静掉格”处理对减小因仪器性能、测量环境影响导致的不确定因素的重要意义,提出了两类规范的适用条件。

关键词： 规范; 重力测量; 双程往返; 零漂率; 静掉格

Abstract

Gravity survey is an important part of geodetic mapping and geophysical exploration. Different gravity specifications adopt different methods to calculate the zero drift rates in two-way reciprocal observations (i,j,j',i'). The repeated measurements of point j are subjected to static drift in the geological survey specification. By contrast, the zero drift rate is calculated through regression analysis in the petroleum specification. Different processing methods for the repeated measurement interval of point j yield significantly different zero drift rates based on the two specifications. Through theoretical formula analysis and comparison of measured data, this study analyzed the influence of g'_j- $g_{j}_{}$ and t'_j-t_j in the repeated measurements of point j on the calculation of the zero drift rate. By comparing with the regression analysis, this study illustrated the importance of static drift in reducing the uncertainties caused by instrument performance and measurement environment. Moreover, this study proposed the applicable conditions of the two specifications.

Keywords： specification; gravity measurement; two-way reciprocal observation; zero drift rate; static drift

PDF (928KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

常小鹏, 陈亮, 张翔, 张凌霄, 朱樟柳, 乔衍溢. 基于不同规范的重力仪双程往返零漂率计算分析[J]. 物探与化探, 2023, 47(5): 1307-1315 doi:10.11720/wtyht.2023.1526

CHANG Xiao-Peng, CHEN Liang, ZHANG Xiang, ZHANG Ling-Xiao, ZHU Zhang-Liu, QIAO Yan-Yi. Calculation and analysis of zero drift rates of gravimeters in two-way reciprocal observations based on different specifications[J]. Geophysical and Geochemical Exploration, 2023, 47(5): 1307-1315 doi:10.11720/wtyht.2023.1526

0 引言

重力测量是大地测绘及地球物理勘探的重要部分,在圈定油气远景区和含油气盆地工作中发挥了重要作用。根据测量方式不同,重力测量可分为绝对重力测量和相对重力测量。相对重力测量所使用的相对重力仪的核心元件为高精密弹簧,由于受弹簧效应的固有物理特性影响,弹簧张力的衰减及外界测量环境的影响会引起重力仪的漂移^{[1⇓⇓⇓⇓⇓⇓⇓⇓⇓-11]},曲线表现为与时间成正比的数值变化,相应的读数校正就称为零漂改正,即零漂率的计算。对零漂率的计算主要有两类:①通过静态数据首尾数据差进行线性函数计算,该类方法普遍应用于地质调查规范,如《大比例尺重力勘查规范》(DZ/T 0171—2017)、《重力调查技术规范(1:50 000)》(DZ/T 0004—2015)、《区域重力调查规范》(DZ/T 0082—2021)等;②利用基于残差平方和最小为目标的最小二乘法对观测点进行线性回归分析,应用于石油规范,如《陆上重力磁力勘探技术规程》(SY/T 5819—2016)。随着重力测量体系的形成、发展,两类规范经历了几个重要阶段:一是规范形成。国内重力测量最早可追溯到1945年成立的我国第一个地球物理勘探队,队长翁文波教授早年留学英国,勘探队所使用的重力仪为美国海兰特研究公司生产的零长式重力仪 ^[12⇓-14]。1952年,中苏石油公司成立,仪器为前苏联莫洛津斯基型重力仪,相关的规范遵循前苏联标准,并于80年代初制定了《区域重力调查技术规定》。期间,1959年,原北京地质学院(现中国地质大学(北京))物探教研室出版的《重力勘探讲义》^[11],运用作图法分析了重力测量零漂率的线性和非线性计算,未附具体公式。1993年《区域重力调查规范》(DZ/T 0082—93)出版^[15-16]。同年,《重力勘探技术规程》(SY/T 5819—93)出版。对比地质规范和石油规范,在零漂率的计算上,DZ/T明确了双程往返观测静掉格的处理,即对作业中的静止时段的开始与结束时都记录时刻和重力仪读数,以便在进行计算时扣除仪器静止的时段,运用于早期的Z400型重力仪。SY/T则利用每一重复观测点的两侧观测时间差和重力观测值差,求得仪器的零漂率。

二是石油规范修订。随着重力仪测量精度提高和调查体系的不断完备,1993年以后,石油规范不断修订。常用的石油重力规范有《陆上石油物探测量规范》(SY/T 5171—2020)和《陆上重力磁力勘探技术规程》(SY/T 5819—2016),前者为基本概述,无零漂率内容。SY/T 5819—1993版本的起草单位为石油地球物理勘探局第五地质调查处。2002年,中国石油集团所属物探局、新疆石油管理局地质调查处、吐哈物探公司、青海物探公司、长庆油田物探处、华北物探公司、大港物探公司7家单位共同组建东方地球物理勘探有限责任公司,2002版本变更为东方物探综合物化探事业部起草,并更名为《地面重力勘探技术规程》,2010版本变更为《陆上重力勘探技术规程》,增加了水下重力资料采集的技术要求、地面自动重力仪的有关技术要求、野外资料检查验收,完善了仪器试验和野外采集的技术要求及质量评价方法,充实了资料处理和解释的方法技术。2016版本代替《陆上重力勘探技术规程》(SY/T 5819—2010)和《地面磁法勘探技术规程》(SY/T 5771—2011),整合重力与磁法相关内容,形成《陆上重力磁力勘探技术规程》(SY/T 5819—2016),增加了附录B双程往返观测内容及其他内容^[8]。SY/T 5819版本历次发布情况为:1993年、2002年、2010年、2016年,SY/T 5771版本历次发布情况为:1995年、2004年、2011年。SY/T 5819各版本的重力零漂率计算沿用1993版本思路。

三是区域重力调查规范修订。2006年底,青藏高原1:100万区域重力调查工作完成,测量精度优于区域重力1993版本的规定和设计要求,在此基础上,2006版本的区域重力规范相关技术和参数得到了更新和提高,并引入了LaCoste & Romberg重力仪和CG-5重力仪的工作方法及技术要求,增加了计算机绘图的技术要求^[4]。2016~2020年,中国地质科学院地球物理地球化学研究所区域重力调查规范课题组在区域重力1993版本基础上进行修订,2021版本主要增加了野外踏勘内容,即附录B的“重力仪检查与调节”,提高了布格重力异常总精度,修改了重力仪格值标定场部分内容等,但对零漂率的计算沿用静掉格处理。DZ/T 0082版本历次发布情况为:1993年、2006年、2021年。

相比国内,国外几个矿业发达国家都没有地面重力调查相关标准,多数是以数据库标准来要求相关重力调查工作^[17]。可参考的重力规范零漂率资料极少。综上可知,重力规范和石油规范的零漂率计算,虽经历了规范修订完善,但基本算式一直未修改,可以断定,两类规范零漂率计算区别是其他因素的影响,即仪器的性能。重力法的应用范围很大程度上取决于重力测量所使用的仪器^[18]。现如今重力测量应用最广泛的重力仪有两类:一是以Lacoste和Romberg发明的零长金属弹簧传感器为核心的金属弹簧重力仪,美国产BURRIS重力仪也属于金属弹簧重力仪;二是以石英零长弹簧传感器为核心的石英弹簧重力仪,如加拿大CG系列仪器和国内自主研发的ZSM型重力仪。由合金制成的零长金属弹簧具有很低的漂移率,稳定性好^{[19⇓⇓-22]},而石英弹簧重力仪在运动和静止情况下的掉格比率不一样^[23],且石英系统各弹性元件——石英弹簧与温度补偿金属丝对温度的反映速度不同,两者的变化不能同步,读数也会发生较大起伏,产生线性或非线性掉格^[24]。

相比于金属弹簧重力仪的使用,石英弹簧重力仪在我国的重力勘探发展中发挥了重要的作用,1964年北京地质仪器厂试制成ZS1-53型石英弹簧重力仪,测量误差±0.3 mGal,受温度影响较大^[25]。在20世纪50年代末到90年代,国内广泛使用ZSM型重力仪^[18],并在90年代末,石英弹簧重力仪(ZS型、CG₂型)成为国内地震、地球物理勘探及测绘部门进行野外流动重力观测的主要仪器,受温度补偿不完全影响,大量实测资料表明,石英弹簧重力仪测量精度受环境温度影响较大^[25]。故在地质调查及测绘规范中,零漂率计算采用静掉格的处理方式^[6-7],虽然新版本增加了LCR(拉科斯特)、BURRIS(贝尔雷斯)重力仪相关测量内容,但零漂率计算未更改;而石油规范中从1993版本就明确了LCR重力仪,后续版本增加石英弹簧重力仪内容,但计算式未更改。

在外业调查中,地质调查重力工作开展依据地质调查规范,石油重力测量则依据石油重力规范。因观测方式的不同,分为双程往返和三程循环两类^[26⇓-28]。目前,国内可使用的重力仪精度普遍高于20×1 $0^{- 3}^{}$ mGal,实际测量中,为节省时间、经济成本,基点网联测和仪器格指标定通常采用双程往返测量^[29⇓-31]。

对比发现,两类规范在开展双程往返(观测路线: $i 、 j 、 j' 、 i'$ ),同一组实测数据,零漂率算式不同,计算的结果变化很大,差值最小不足0.001 mGal,可忽略,最大到0.020 mGal,甚至零漂率的正负性也不同。相比于高精度重力仪器重复测量精度小于0.005 mGal的指标值,理论算式的影响逐渐成了提高观测数据精度的重要方面^[32]。

为查明两类规范零漂率计算的差别,笔者从理论算式出发,对比确定了引起差别的主要因素,运用在北京高崖口格值标定场的3台ZSM-6型重力仪双程往返测量数据,从不同仪器同一段差测量的边段联测和同一仪器、同一段差的6个测回测量这两个角度,对两类规范双程往返的零漂率计算进行分析探讨,有效解决受干扰数据的零漂率计算问题。

1 零漂率的计算方法

1.1 地质调查规范零漂率计算(依据 DZ/T 等)

双程往返:以某段(观测路线: $i 、 j 、 j' 、 i'$ )标定结果为例,独立增量按式(1)计算。

(1)$\begin{array}{c}\Delta g_{i j}=\left(g_{j}-g_{i}\right)+(-1) \times \\\frac{\left(g_{i}^{\prime}{ }_{i}-g_{i}\right)-\left(g_{j}^{\prime}-g_{j}\right)}{\left(t^{\prime}{ }_{i}-t_{i}\right)-\left(t_{j}^{\prime}-t_{j}\right)} \times\left(t_{j}-t_{i}\right),\end{array}$

式中: $t_{i}$ 、 $t'_{i}$ 分别为 $i$ 点第一次、第二次观测时间; $t_{j}$ 、 $t'_{j}$ 分别为 $j$ 点第一次、第二次观测时间; $g_{i}$ 、 $g'_{i}$ 分别为 $i$ 点第一次、第二次重力值; $g_{j}$ 、 $g'_{j}$ 分别为 $j$ 点第一次、第二次重力值; $Δ g_{i j}$ 为 $i j$ 段的独立增量。

三程循环:以某段(观测路线: $i 、 j 、 i' 、 j'$ )标定结果为例,注意区别双程往返路线,三程循环法独立增量按式(2)~(4)计算。

(2)$\Delta g_{j i}=g_{j}-g_{i}+(-1) \times \frac{g^{\prime}{ }_{i}-g_{i}}{t_{i}^{\prime}-t_{i}} \times\left(t_{j}-t_{i}\right),$

(3)$\Delta g_{i j}^{\prime}=g_{i}^{\prime}-g_{j}^{\prime}+(-1) \times \frac{g^{\prime}{ }_{j}-g_{j}}{t_{j}^{\prime}-t_{j}} \times\left(t_{i}^{\prime}-t_{j}\right),$

(4)$\overline{\Delta g}=\frac{\left|\Delta g_{j i}-\Delta g^{\prime}{ }_{i j}\right|}{2},$

式中: $Δ g_{j i}$ 、 $Δ g'_{i j}$ 为 $i j$ 段的非独立增量; $\bar{Δ g}$ 为 $i j$ 段的平均独立增量。

对比分析,可将双程往返式(1)变形为:

(5)$\begin{array}{c}\Delta g=\left[g_{j}+(-1) \times\right. \\\left.\frac{\left(g_{i}^{\prime}-g_{i}\right)-\left(g_{j}^{\prime}-g_{j}\right)}{\left(t_{i}^{\prime}-t_{i}\right)-\left(t_{j}^{\prime}-t_{j}\right)} \times\left(t_{j}-t_{i}\right)\right]-g_{i},\end{array}$

三程循环式(2)可变形为:

(6)

Δ g_{j i} = [g_{j} + (- 1) \times \frac{g'_{i} - g_{i}}{t'_{i} - t_{i}} \times (t_{j} - t_{i})] - g_{i}

。

观察式(5)、(6)可以发现:①双程往返在第二个测点进行了2次读数,三程循环在每个测点只读数一次;②两式都可以看作是对 $j$ 点数据进行零漂改正后,求取两点间的段差;③双程往返计算零漂率的算式 $\frac{(g'_{i} - g_{i}) - (g'_{j} - g_{j})}{(t'_{i} - t_{i}) - (t'_{j} - t_{j})}$ ,实际上是 $i$ 点的2次测量差值减去了 $j$ 点2次测量差值并除以 $i$ 点的2次测量时差减去 $j$ 点2次测量时差,表明双程往返零漂率计算实质是对 $j$ 点2次测量之间的时间间隔和重力值进行了整体剔除。

对照测绘行业规范、重力控制测量规范和加密重力测量规范中对静态测量段始、末点的数据差值和时间间隔进行了一个整体剔除。

1.2 石油重力规范零漂率计算(依据SY/T 5819—2016)

石油重力勘探技术规程的漂移率(见式(7))计算方法有明显不同,石油重力勘探规范中漂移率计算^[33]是从作图法的角度,将重复测点的2次测量时间和重力值移动到最长线(即 $i - i'$ 点测量段),形成一组线束,取某直线R,使这条直线上侧的所有各点到R线距离的平方和等于它下侧的所有各点到R线距离的平方和,而且数值为最小。R线的斜率即为该段时间内的零点位移率(见图1)。

图1

新窗口打开| 下载原图ZIP| 生成PPT

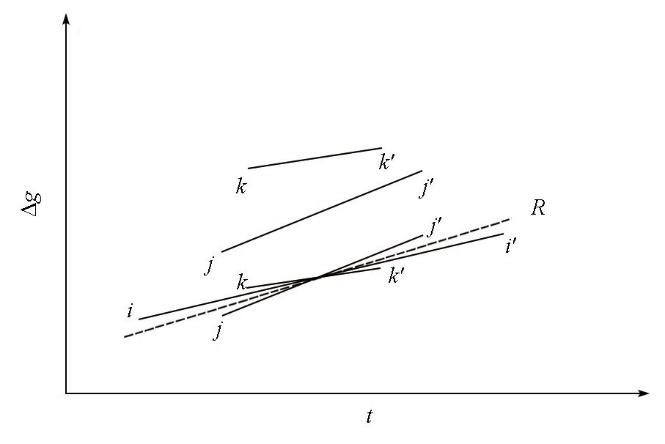

图1 零点位移R线确定

Fig.1 Determination of zero displacement R line

图1中测点为 $i 、 j 、 k$ ,往返观测路线为 $i 、 j 、 k 、 k' 、 j' 、 i'$ ,零漂率计算为:

(7)$K=\frac{\sum_{i=1}^{m} \Delta g_{i} \cdot \Delta t_{i}}{\sum_{i=1}^{m} \Delta t_{i}^{2}},$

式中: $K$ 为零漂计算系数,单位mGal/min; $Δ g_{i}$ 为第 $i$ 点前后观测值差( $i = 1,2, \dots, τ$ ),单位Gal; $Δ t_{i}$ 为第 $i$ 点前后观测时间差,单位min; $τ$ 为重复观测的点数。

以观测路线 $i 、 j 、 j' 、 i'$ 为例,式(7)变形为:

(8)$K=\frac{\left(g_{i}^{\prime}-g_{i}\right)\left(t_{i}^{\prime}-t_{i}\right)+\left(g_{j}^{\prime}{ }_{j}-g_{j}\right)\left(t_{j}^{\prime}-t_{j}\right)}{\left(t^{\prime}{ }_{i}-t_{i}\right)^{2}+\left(t_{j}^{\prime}-t_{j}\right)^{2}},$

式(8)的具体推导过程可查阅文献[34]。石油重力规范中双程往返零漂率计算对j点2次测量之间的时间间隔和重力值未进行整体剔除,而是利用线性回归分析法,利用每一重复观测点的两次观测时间差和重力观测值差,求得仪器的零漂率,代表的是M个重复测点零漂率的线性回归值。

1.3 实测数据对比

利用实测的3台重力仪的格值标定试验数据,计算3个不同的零漂率,分别为:K₀为 $j$ 点重复测量零漂率;K₁为未剔除 $j$ 点间隔零漂率(即 $i$ 点两次测量);K₂为剔除 $j$ 点间隔零漂率;K₃为石油规范计算零漂率,见表1。

表1 三台仪器的实测数据与石油重力勘探技术规程中零漂率对比

Table 1 Comparison with the zero drift rate in the technical specification of petroleum gravity exploration

	三台仪器的对比值/(mGal·h^-1)
序号	4490#			131213#			132218#
序号	未剔除 $j$ 点间隔零漂率K₁	剔除 $j$ 点间隔零漂率K₂	石油规范计算零漂率K₃	未剔除 $j$ 点间隔零漂率K₁	剔除 $j$ 点间隔零漂率K₂	石油规范计算零漂率K₃	未剔除 $j$ 点间隔零漂率K₁	剔除 $j$ 点间隔零漂率K₂	石油规范计算零漂率K₃
1	-0.0092	-0.0296	-0.0053	-0.0131	-0.0255	-0.0107	0.0000	-0.0118	0.0021
2	0.0020	-0.0097	0.0041	-0.0030	-0.0109	-0.0016	-0.0197	-0.0387	-0.0167
3	0.0094	0.0102	0.0093	-0.0036	-0.0078	-0.0029	0.0020	-0.0135	0.0043
4	0.0075	0.0066	0.0077	-0.0008	0.0000	-0.0010	-0.0026	-0.0062	-0.0021
5	-0.0051	-0.0131	-0.0037	0.0151	0.0169	0.0148	-0.0053	-0.0248	-0.0019
6	-0.0106	-0.0188	-0.0093	-0.0088	-0.0131	-0.0081	0.0051	-0.0065	0.0065

新窗口打开| 下载CSV

(9)

\begin{array}{l} K_{0} = \frac{g'_{j} - g_{j}}{t'_{j} - t_{j}}, K_{1} = \frac{g'_{i} - g_{i}}{t'_{j} - t_{j}}, \\ K_{2} = \frac{(g'_{i} - g_{i}) - (g'_{j} - g_{j})}{(t'_{i} - t_{i}) - (t'_{j} - t_{j})}, \\ K_{3} = \frac{(g'_{i} - g_{i}) (t'_{i} - t_{i}) + (g'_{j} - g_{j}) (t'_{j} - t_{j})}{{(t'_{i} - t_{i})}^{2} + (t'_{j} - t_{j})^{2}} \end{array}

。

对比发现:

1)K₁与K₂ 相差大,个别测回K₁与K₂正负性质不同,主要原因是 $j$ 点2次测量的重力差值是不确定因素,受仪器和测量环境影响,后文详细说明;

2)K₁、K₂、K₃三者相比,K₃与K₁在数值上相近, 且正负性质一致,在18组实测数据中,K₁与K₃差值<0.002 mGal的有12组,0.002 mGal≤差值<0.003 mGal的有3组,差值≥0.003 mGal的有3组;

分析原因:基于式(9)中的分子、分母,分子为时间差的平方和,始终为正, $(g'_{i} - g_{i})$ 与 $(g'_{j} - g_{j})$ 相比较,忽略仪器自身误差和测量环境误差的前提下,由于测量时间间隔长,分子的正负性质和数值大小主要受 $(g'_{i} - g_{i}) (t'_{i} - t_{i})$ 的影响,若忽略 $(g'_{j} - g_{j}) 、 (t'_{j} - t_{j})$ 的影响,则式(9)中K₃算式与K₁相同。

2 j点2次测量的数据差对零漂率的影响

1.3节中提到,零漂率算式K₁与K₂的数值相差大且正负性不同,关键受 $j$ 点2次测量的数据差 $(g'_{j} - g_{j})$ 和 $(t'_{j} - t_{j})$ 的影响。本章中,以同一组实测数据对 $(g'_{j} - g_{j})$ 和 $(t'_{j} - t_{j})$ 的影响进行探讨分析。

在最理想状态下,即数据呈线性变化情况下,剔除测量差和时间差,对动态零漂率无影响。但由于仪器测量受多种因素影响,动态测量下的动态零漂率的线性程度并不好。一般情况下, $j$ 点2次测量的时间间隔在10 min左右,值的变化很小。以实测数据计算,6台重力仪两点测量6个测回。表2中数据为某次格值标定试验的双程往返实测数据及按照式(10)计算的动态零漂变化率。

表2 往返测量零漂率对比

Table 2 Comparison of zero drift rate of round-trip measurement

	三台仪器对比值/(mGal·h^-1)
序号	4490#								131213#
序号	$j$ 点时间差 $t'_{j} - t_{j}$		$j$ 点读数差 $g'_{j} - g_{j}$	$j$ 点两次测量零漂率K₀		未剔除 $j$ 点间隔零漂率K₁	剔除 $j$ 点间隔零漂率K₂	变化率/%	$j$ 点时间差 $t'_{j} - t_{j}$		$j$ 点读数差 $g'_{j} - g_{j}$	$j$ 点两次测量零漂率K₀	未剔除 $j$ 点间隔零漂率K₁		剔除 $j$ 点间隔零漂率K₂	变化率/%
1	0:16:42		0.011	0.0395		-0.0092	-0.0296	222.06	0:16:31		0.005	0.0170	-0.0131		-0.0255	94.71
2	0:11:34		0.008	0.0398		0.0020	-0.0097	-571.74	0:12:09		0.004	0.0198	-0.0030		-0.0109	266.19
3	0:09:53		0.001	0.0061		0.0094	0.0102	8.52	0:11:08		0.002	0.0108	-0.0036		-0.0078	114.93
4	0:11:00		0.002	0.0109		0.0075	0.0066	-12.44	0:10:58		-0.001	-0.0036	-0.0008		0.0000	-100.00
5	0:10:49		0.004	0.0222		-0.0051	-0.0131	159.19	0:10:53		0.002	0.0092	0.0151		0.0169	11.98
6	0:08:40		0.003	0.0208		-0.0106	-0.0188	77.90	0:10:05		0.001	0.0060	-0.0088		-0.0131	47.96
序号		132218#
序号		$j$ 点时间差 $t'_{j} - t_{j}$			$j$ 点读数差 $g'_{j} - g_{j}$		$j$ 点两次测量零漂率K₀			未剔除 $j$ 点间隔零漂率K₁		剔除 $j$ 点间隔零漂率K₂		变化率/%
1		0:14:34			0.008		0.0330			0.0000		-0.0118
2		0:10:21			0.009		0.0502			-0.0197		-0.0387		95.85
3		0:09:39			0.011		0.0684			0.0020		-0.0135		-790.64
4		0:07:44			0.002		0.0155			-0.0026		-0.0062		139.76
5		0:10:58			0.010		0.0565			-0.0053		-0.0248		371.47
6		0:06:39			0.008		0.0752			0.0051		-0.0065		-226.34

新窗口打开| 下载CSV

(10)

\begin{array}{l} 动 态 零 漂 变 化 率 = \\ \frac{剔 除 j 点 间 隔 零 漂 率 K_{2} - 未 剔 除 j 点 间 隔 零 漂 率 K_{1}}{未 剔 除 j 点 间 隔 零 漂 率 K_{1}} \end{array}

。

表2为格值标定试验的3台仪器的往返测量零漂率,4490#仪器的 j点2次测量的差值最大值是0.011 mGal,最小值是0.001 mGal,131213#仪器最大值是0.005 mGal,最小值是0.001 mGal,132218#仪器最大值是0.011 mGal,最小值是0.002 mGal。相比格值标定2点之间约89 mGal的重力差, $(g'_{j} - g_{j})$ 的值是很小的,相差3~4数量级。

4490#、131213#仪器随着测量次数的增加,读数差值有明显的变小,132218#仪器的读数差值变化不明显,说明时间间隔和读数差值没有明显相关关系。

131213#仪器第4次测量出现“0”值,132218#仪器第1次测量出现“0”值,检查原始数据后,原始数据无误,原因是ZSM-6型重力仪读数分辨率为0.001 mGal,131213#仪器 j 点2次测量的差值和 i 点2次测量的差值相同,132218#仪器2次 i 点读数一致,表明仪器的读数分辨率也是影响零漂率计算出现“0”值的一个因素。

对于全部18个测回,从 $(g'_{j} - g_{j})$ 和 $\frac{g'_{j} - g_{j}}{t'_{j} - t_{j}}$ 两个方面,说明对K₂算式的影响。

2.1 (g'_j-g_j) 对K₂的影响

观察表2中变化率小的测回,即与第2测回对比,4490#仪器第2测回变化率为-571.74%,第3测回变化率为8.52%,第4测回变化率为-12.44%,第2测回 $j$ 点2次读数的差值为0.008 mGal,第3测回差值为0.001 mGal,第4测回差值为0.002 mGal。可以发现:表2中变化率小的测回,即 K₁ 和 K₂ 数值相近的测回,在表1中,该测回K₁、K₂、K₃的数值也是近似的,三者互差在0.001~0.002 mGal。

分析原因:表2中变化率小主要是由于 $j$ 点的重复测量的 $(g'_{j} - g_{j})$ 值极小,仪器的动态零漂率未明显放大,对比4490#2测回, $j$ 点零漂率0.039 8 mGal/h。相比 $(t'_{j} - t_{j})$ 的值,在 $(g'_{j} - g_{j})$ 值一定的前提下, $(t'_{j} - t_{j})$ 的值小会导致零漂率增大。文献[19]也提到在CG-5、CG-6型仪器的动态往返试验中,由于往返点(10号点)的观测时间短,动态零漂率增大明显。

2.2 $\frac{g'_{j} - g_{j}}{t'_{j} - t_{j}}$ 对K₂的影响

对比表2中的4490#仪器的第3测回与第4测回,两测回的K₀、K₁值的正负性是相同的,但变化率正负性不同,4490#仪器的第5测回与第6测回,K₀、K₁值的正负性是不同的,但变化率正负性相同。变化率的正负性不同,代表的是K₁和K₂的差值正负性不同,对比式(9)中K₁、K₂的算式, $\frac{g'_{j} - g_{j}}{t'_{j} - t_{j}}$ 即K₀的正负性具有重要影响。根据K₀与K₁的正负性,分2种情况分析:

1) K₀与K₁的正负性一致。K₀与K₁的正负性一致有两种情况,分别是K₀的绝对值大于K₂、K₀的绝对值小于K₂。如图2所示,箭头代表的是K₂算式做“静掉格”处理。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2 K₀、K₁正负性一致

Fig.2 K₀、K₁ positive and negative consistency

表2中6个测回正负性一致的测回,4490#仪器是3次,131213#仪器是2次,132218#仪器是3次。

需要说明的是:理想状态下,仪器一个测回的任何时间段内的漂移率是一致的。但受仪器性能和测量环境影响, $j$ 点的重复测量得到的K₀是一个不确定的量。开展( $i 、 j 、 j' 、 i'$ )路线测量,采用K₂算式,将 $j$ 点的重复测量做“静掉格”处理,计算得到的零漂率作为仪器整个测回的零漂率,该算式成立的一个重要假设为:仪器在 $i 、 j$ 段和 $j' 、 i'$ 段的斜率是一致的。

2) K₀与K₁的正负性不一致。表2中6个测回正负性不一致的测回,4490#仪器是3次,131213#仪器是4次,132218#仪器是3次。将 $i$ 点重复测量的零漂率变化认定为“正方向”,则K₀、K₁的正负性质不同,代表仪器在j点测量出现“反方向”波动,如图3所示,图中箭头代表的是K₂算式做“静掉格”处理。

图3

新窗口打开| 下载原图ZIP| 生成PPT

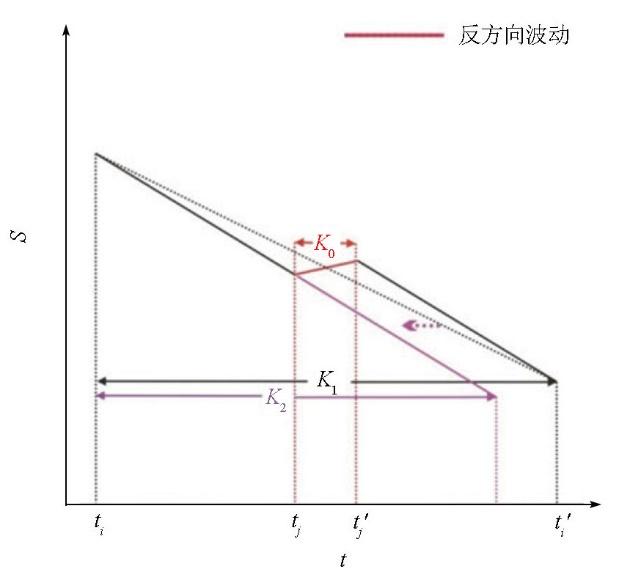

图3 K₀“反方向”波动

Fig.3 K₀ "reverse direction" fluctuation

理论上,动态零漂曲线是以仪器的静态零漂曲线为基础,动态零漂曲线的变化方向应该是固定的正或负。观察131213#仪器的第2测回和第3测回,如果剔除 $j$ 点的测量间隔,则计算得到的K₂也表现出零漂率明显增大的现象。

2.1和2.2节中,分别分析了受 $j$ 点零漂率K₀异常增大和反方向波动的影响,对比K₁算式、K₂算式的值会出现明显的变化。若同时受二者影响,K₂算式的变化更加明显,例如4490#仪器的第1测回,132218#仪器的第5测回。

综上分析,可知:

1)地质调查规范和石油规范计算零漂率的思路不同:地质调查规范开展双程往返测量中,对零漂率的计算采取 $j$ 点测量间隔按“静掉格”处理,石油规范采取回归分析的方式计算零漂率, $j$ 点测量间隔并未剔除。

2)对比零漂率的理论算式,进行( $i 、 j 、 j' 、 i'$ )的路线测量,若忽略 $j$ 点测量间隔数据 $(g'_{j} - g_{j}) 、 (t'_{j} - t_{j})$ 的影响, K₃算式与K₁相同。表2中,K₂与K₁算式的计算值明显不同,且个别测回中, K₂与K₁的正负性不同也是受 $(g'_{j} - g_{j}) 、 (t'_{j} - t_{j})$ 的影响。

3)重力测量的基础工作是独立增量的计算,独立增量的根本是零漂率的计算,零漂率计算中j点数据间隔对其影响极大。

3 精度分析

通过理论分析和实测数据对比,地质调查规范中计算零漂率j点重复测量的数据进行了“静掉格”处理的思路有效减小了受仪器性能和测量环境的不确定影响导致的“漂移率”变化。表3中为3台仪器对应测回的j点间隔对增量影响值。

表3 j点间隔对增量的影响值对比

Table 3 Comparison of influence value of j-point interval on increment

	三台仪器对比值/(mGal·h^-1)
序号	4490#				131213#				132218#
序号	未剔除 $j$ 点间隔零漂率K₁	剔除 $j$ 点间隔零漂率K₂	$i - j$ 时间间隔	$j$ 点间隔对增量的影响	未剔除 $j$ 点间隔零漂率K₁	剔除 $j$ 点间隔零漂率K₂	$i - j$ 时间间隔	$j$ 点间隔对增量的影响	未剔除 $j$ 点间隔零漂率K₁	剔除 $j$ 点间隔零漂率K₂	$i - j$ 时间间隔	$j$ 点间隔对增量的影响
1	-0.0092	-0.0296	0:20:36	0.0070	-0.0131	-0.0255	0:18:34	0.0038	0.0000	-0.0118	0:17:41	0.0035
2	0.0020	-0.0097	0:19:21	0.0038	-0.0030	-0.0109	0:16:31	0.0022	-0.0197	-0.0387	0:18:07	0.0057
3	0.0094	0.0102	0:22:22	0.0003	-0.0036	-0.0078	0:21:03	0.0015	0.0020	-0.0135	0:20:30	0.0053
4	0.0075	0.0066	0:17:52	0.0003	-0.0008	0.0000	0:19:06	0.0003	-0.0026	-0.0062	0:19:16	0.0012
5	-0.0051	-0.0131	0:16:23	0.0022	0.0151	0.0169	0:19:08	0.0006	-0.0053	-0.0248	0:18:00	0.0059
6	-0.0106	-0.0188	0:16:58	0.0023	-0.0088	-0.0131	0:19:17	0.0014	0.0051	-0.0065	0:22:19	0.0043

新窗口打开| 下载CSV

按照1:50 000重力调查规范开展均方误差的计算。规范中提到格值标定的各个独立读格差与平均读格差应不超过0.02格(约±0.02 mGal),即各个独立增量与独立增量平均值的差不超0.02 mGal。均方误差的计算式、边段平均增量的联测均方误差的计算式见式(11)。格值标定重力仪读格差平均值的均方误差的计算式见式(12)。

(11)$\varepsilon_{j}=\sqrt{\frac{\sum_{i=1}^{n_{j}} V_{i j}^{2}}{n_{j}\left(n_{j}-1\right)}},$

式中: $ε_{j}$ 为第 $j$ 边段平均增量的联测均方误差; $V_{i j}$ 为基点网第 $j$ 边段第 $i$ 个独立增量与该边段平均增量之差; $n_{j}$ 为组成第 $j$ 边段平均增量的独立增量数。

(12)$m_{\Delta_{s}}=\sqrt{\frac{\sum_{i=1}^{n} \delta_{i}^{2}}{n(n-1)}},$

式中: $m_{\bar{Δ_{s}}}$ 为重力仪读格差平均值的均方误差; $δ_{i}$ 为第 $i$ 个读格差与平均读格差的差值; $n$ 为参与平均读格差计算的合格读格差的个数。

对比实测数据,可知:

1)对比表3中的 $j$ 点间隔对增量影响值, $j$ 点间隔对增量影响值最大能达到0.007 mGal,可能导致增量值不合格;

2)表2中,纵向上的6个测回代表仪器格值标定的6个增量,增量值变化会直接影响重力差平均值的均方误差,按6个测回计算,会引起0.001~0.002 mGal的误差变化;3)表2中,横向上代表的是多台仪器进行基点网联测,受仪器增量值变化,对联测边段平均增量的联测均方误差产生0.001~0.003 mGal变化(见表3),受运输、测量等随机误差影响,影响值>0.003 mGal。

4 结论

随着仪器测量精度的不断提高,重力增量计算方法的创新也是提高重力测量精度的重要方面。本文从理论算式出发,分析了地质调查规范和石油规范中零漂率的计算方法和影响因素,运用实测数据,计算得到了石油重力规范与地质调查重力规范的零漂率计算方法和计算值,分析了 $j$ 点测量间隔 $(g'_{j} - g_{j}) 、 (t'_{j} - t_{j})$ 的影响,得出如下结论:

1)石英弹簧和金属弹簧相比,石英弹簧具有运动和静止情况下掉格率不一致的性质,金属弹簧稳定性更好。早期石英弹簧重力仪多用于地质调查规范,而金属弹簧重力仪主要用于石油规范,故零漂率计算中,地质调查规范和石油规范的区别是对 $j$ 点重复测量数据的处理不同,地质调查规范采取“静掉格”处理,而石油规范采取“回归分析”。

2)地质调查规范普遍采用的2点往返观测路线 $i 、 j 、 j' 、 i'$ ,“静掉格”处理的优势是有效减小了受仪器性能和测量环境的不稳定影响导致的“漂移率”变化,只适合于K₀和K₁数值相近且正负性一致、剔除 j 点测量间隔的数据,对零漂率影响可忽略不计;但不适用于 j 点零漂率放大的情况,“静掉格”计算的零漂率会改变正负性质,对于可能出现的K₀与K₁值相反的“反方向”波动的特殊情况,应对比全部测回,若数值变化大,应重新测量,地质调查规范测量的零漂率存在不稳定性。

3)受 $j$ 点重复观测的不稳定性影响,石油规范不适于开展2点间重复测量,建议采用多点往返观测路线: $i 、 j 、 k, \dots, k' 、 j' 、 i'$ ,若因工作部署需开展2点间往返测量,建议参考地质调查规范“静掉格”处理,能有效减少因j点重复测量变化明显而引起的独立增量不合格的问题。

4)相比双程往返,三程循环观测在一个点上只读数1次,不存在本文提到的 $j$ 点测量差值影响,因此建议在外业中,采用三程循环观测开展重力试验和基点网联测工作,长基线观测由于距离长、交通不便等因素,可以按照设计精度要求,开展双程往返观测。

5)地质调查工作采用的2点间双程往返效率低,随着石英弹簧重力仪稳定性的不断提升,及金属弹簧重力仪进入地质调查外业,建议参考“回归分析”开展多点双程往返测量零漂率计算,提高工作效率。
