基于广义S变换的透射槽波埃里相识别

陈波,1,2, 朱国维1,2, 武延辉1,2, 杨振强1,2, 周俊杰1,2

1.中国矿业大学(北京) 地球科学与测绘工程学院,北京 100083

2.中国矿业大学(北京) 煤炭资源与安全开采国家重点实验室,北京 100083

Research on identifying the airy phase of transmitted channel waves based on generalized S-transform

CHEN Bo,1,2, ZHU Guo-Wei1,2, WU Yan-Hui1,2, YANG Zhen-Qiang1,2, ZHOU Jun-Jie1,2

1. School of Geoscience and Surveying Engineering,China University of Mining and Technology(Beijing),Beijing 100083,China

2. State Key Laboratory of Coal Resources and Safe Mining,China University of Mining and Technology(Beijing),Beijing 100083,China

责任编辑: 叶佩

收稿日期: 2020-06-1   修回日期: 2021-05-12

基金资助: 国家重点研发计划项目“煤矿隐蔽致灾地质因素动态智能探测技术研究”.  2018YFC0807800

Received: 2020-06-1   Revised: 2021-05-12

作者简介 About authors

陈波(1984-),男,在读博士研究生,主要从事地震信号分析及层析成像方面的研究工作。Email: chenbo20030925@qq.com

摘要

透射槽波勘探是查明煤矿工作面地质情况的重要物探方法之一,其频散曲线埃里相识别的合理性直接关系到后续工作面层析成像的准确性。目前,S变换已被广泛应用到频散分析中,然而由于S变换窗函数固定,其应用效果受到限制,为进一步提高频散曲线埃里相的识别精度,本文将窗函数可调的广义S变换引入到频散曲线的分析中。对广义S变换的窗函数采用时间半高宽进行分析,窗函数时间半高宽在给定频率范围内越宽,其时间分辨率低;频率分辨率增高,窗函数宽度越窄,则时间分辨高、频率分辨低。给出了时间半高宽与广义S变换参数的关系式,可根据实际情况定量调节时频分辨率。计算表明,在合理选择广义S变换参数的前提下,广义S变换能有效提高时频分辨率,改善频散曲线埃里相特征,利于解释人员准确拾取透射槽波埃里相。

关键词： 广义S变换 ; 透射槽波 ; 频散 ; 埃里相

Abstract

Transmission seismic exploration in the coal mining face is one of the important geophysical surveys to figure out the geological hazards of coal seam.The rationality of identifying the airy phase from the transmitted channel waves is closely related to the accuracy of the tomography.Nowadays,S-transform is widely used in the analysis of dispersion curve,however,its application is limited with the fixed window.In order to improve the identification accuracy of the airy phase of the dispersion curve,this paper introduces the generalized S-transform with adjustable window into the analysis of dispersion curve.The window of generalized S-transform is analyzed by temporal full width at half maximum (temporal FWHM).For a frequency range,a wider window indicates a lower temporal resolution and a higher frequency resolution,and a narrower window indicates a higher temporal resolution and a lower frequency resolution.The time-frequency resolution can be adjusted quantitatively according to the relationship between the temporal FWHM and the parameters of generalized S-transform in application.The synthetic and real data result show that the generalized S-transform can effectively improve the time-frequency resolution and the airy phase characteristics of the dispersion curve.It is helpful for the interpreter to pick up the airy phase of the transmitted channel waves accurately.

Keywords： generalized S-transform ; transmitted channel waves ; dispersion curve ; airy phase

PDF (4400KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

陈波, 朱国维, 武延辉, 杨振强, 周俊杰. 基于广义S变换的透射槽波埃里相识别. 物探与化探[J], 2021, 45(5): 1303-1310 doi:10.11720/wtyht.2021.1284

CHEN Bo, ZHU Guo-Wei, WU Yan-Hui, YANG Zhen-Qiang, ZHOU Jun-Jie. Research on identifying the airy phase of transmitted channel waves based on generalized S-transform. Geophysical and Geochemical Exploration[J], 2021, 45(5): 1303-1310 doi:10.11720/wtyht.2021.1284

0 引言

我国煤炭资源丰富,分布广[1],但煤层赋存地质条件差,致灾因素较多,而地面地震勘探精度低,无法满足煤矿企业对安全生产的需求,因此在煤矿工作面内开展透射地震勘探为精细查明工作面内的地质情况提供了可能[2,3]。相对于围岩,煤层速度低,在煤层内激发地震波会产生沿煤层传播的槽波[4,5]。由于在煤层内传播的槽波携带了煤层的地质信息,因此通过对透射槽波的分析可以查明工作面内的地质异常。频散是透射槽波的重要特征,埃里相分布在频散曲线上速度最低能量强的位置,其特征明显,通过对频散曲线埃里相的分析可以获得工作面内煤层的速度及厚度[6,7,8],从而查明工作面内的地质情况。因此,准确地从透射槽波频散曲线中识别埃里相显得尤为关键。

目前,频散曲线的提取方法主要有基于单道分析的多次滤波法、移动时窗法、时频分析法及基于多道分析的F-K域变换和拉东变换等[6]。在透射槽波的分析中,需要对单道槽波提取频散曲线,研究高精度的单道频散曲线的提取方法对透射槽波分析具有重要意义。Feng和Zhang[9]提出了时窗可变的S变换提取透射槽波频散曲线,取得了较好效果,但未讨论如何准确识别埃里相。笔者受Li等[10]的启发,将广义S变换引入到透射槽波的频散曲线提取中,并对参数的取值做出分析,通过选取合理参数突出埃里相特征,确保准确地识别出频散曲线中的埃里相。

1 广义S变换

Stockwell等[11]提出了S变换,其定义式如下:

S(τ,f)=∫-∞∞h(t)|f|2πe-(τ-t)2f22e-i2πftdt,

其逆变换为:

h(t)=∫-∞∞∫-∞∞S(τ,f)dτei2πftdf,

式中:t为时间,h(t)为待变换的时间序列信号;f为频率, |f|2πe-(τ-t)2f22为窗函数。在S变换中,窗函数是固定的,使其在应用中受到限制。因此,许多学者针对具体的应用问题对S变换进行一系列改进,得到了多种形式的广义S变换,在应用中取得了较好的效果。McFadden等[12]提出了一种广义S变换处理齿轮振动信号,取得了一定效果;高静怀等[13]提出了四参数的广义S变换,其研究表明广义S变换能有效提升地震薄互层分析能力;Pinnegar和Mansinha[14]提出了一种窗函数尺度和形状可调节的广义S变换,并用于地震去噪研究,取得了较好的效果;广义S变换在改善地震分辨率[15,16],提高地震储层预测精度[10,17-19]方面取得了大量研究成果;此外,张先武等[20]提出一种带有低通滤波效果的广义S变换,在探地雷达数据处理中取得了较好效果;邵广周等[21]应用广义S变换对近地表裂缝进行了研究,通过实例表明了该方法的有效性。

Li等[10]构造了一种形式更为简洁的两参数广义S变换并展示了其良好的应用效果,定义式如下[10]:

S(τ,f)=∫-∞∞h(t)|Af+B|2πe-(τ-t)2(Af+B)22e-i2πftdt,

式中: |Af+B|2πe-(τ-t)2(Af+B)22为窗函数,广义S变换的逆变换形式与式(2)相同;当A=1,B=0时,广义S变换即变为标准S变换。为定量考查广义S变换A和B取值对窗函数时间宽度的影响,计算窗函数时间半高宽(temporal full width at half maximum,temporal FWHM)随频率变化图如图1所示。由图1可知,当A>1,B=0时,广义S变换窗函数宽度在0~200 Hz频率范围内比S变换窄,说明其时间分辨率比S变换高,根据海森堡不确定性原理,其频率分辨率降低;当A<1,B=0时,广义S变换窗函数宽度在0~200 Hz频率范围内比S变换宽,其时间分辨率比S变换低,频率分辨率增高;因此,可以根据实际问题合理选择A和B值调节时频分辨率。文献[10]未给出推导过程,直接给出了A、B值与时间半高宽及频率的关系式:

A=2.355×1tFWHM1-1tFWHM2f1-f2,
B=2.355tFWHM1-Af1。

图1

新窗口打开| 下载原图ZIP| 生成PPT

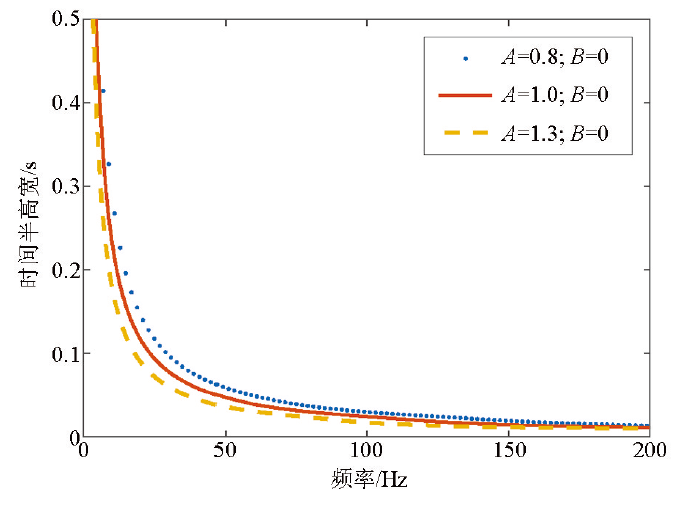

图1   广义S变换窗函数时间半高宽随频率变化

Fig.1   Temporal FWHM of generalized S-transform window versus frequency


式中:f1、f2为频率,tFWHM1、tFWHM2为窗函数时间半高宽。当频率为f1时,窗函数的时间半高宽为tFWHM1;当频率为f2时,窗函数的时间半高宽为tFWHM2。附录A给出了详细推导,可以通过给定两个频率点的时间半高宽快速确定A和B。

附录A:

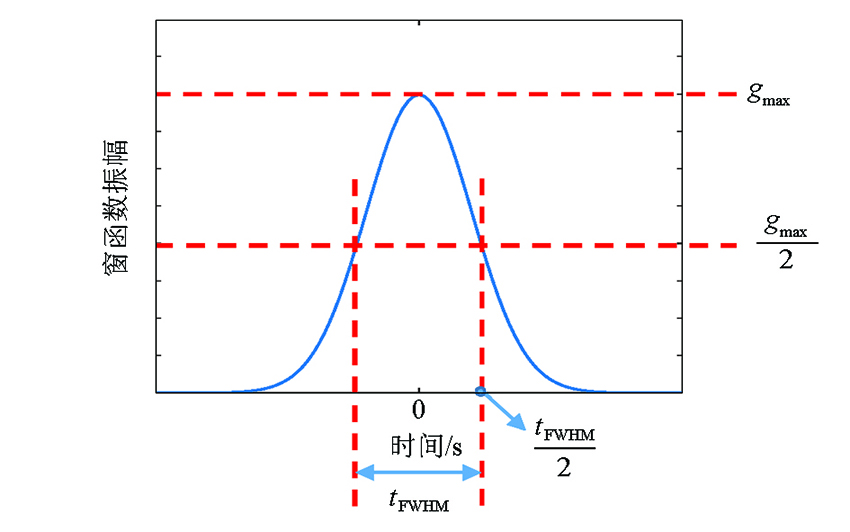

广义S变换窗函数:g(t)= |Af+B|2πe-t2(Af+B)22。当t=0时,窗函数最大值为:gmax= |Af+B|2π,窗函数的时间半高宽为tFWHM,如下图所示,有: |Af+B|2πe-tFWHM22(Af+B)22= gmax2= 12× |Af+B|2π。

设频率为f1时,窗函数的时间半高宽为tFWHM1,频率为f2时,窗函数的时间半高宽为tFWHM2。则有方程组:

12×|Af1+B|2π=|Af1+B|2πe-tFWHM122(Af1+B)2212×|Af2+B|2π=|Af2+B|2πe-tFWHM222(Af2+B)22

化简得:

tFWHM1(Af1+B)≈2.355tFWHM2(Af2+B)≈2.355

解得A、B为:

A=2.355×1tFWHM1-1tFWHM2f1-f2B=2.355tFWHM1-Af1或2.355tFWHM2-Af2

为检验广义S变换在提高信号时频分辨率方面的性能,利用合成信号进行了初步测试,图2a为频率呈阶梯变化的非平稳信号[22],其中前部分为低频并包含一个高频信号,中间部分为中频,后部分为高频,信号的具体表达式如式(6)所示:

h(nT)=cos(2πnT×10)　n=[0,99],T=1/255cos(2πnT×50)　n=[100,179]cos(2πnT×90)　n=[180,255]h(nT)+cos(2πnT×100)　n=[40,49]

图2

新窗口打开| 下载原图ZIP| 生成PPT

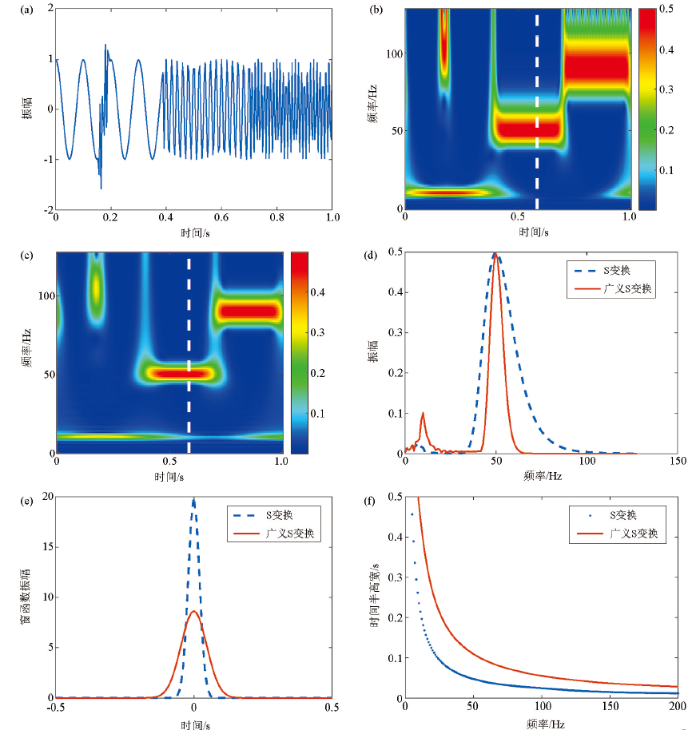

图2   频率阶梯变化的非平稳信号的S变换和广义S变换(A=0.4239,B=0.471)对比分析

a—频率阶梯变化的非平稳信号;b—图2a的S变换结果;c—图2a的广义S变换结果;d—图2b、图2c虚线处的线谱;e—50 Hz时的S变换和广义S变换窗函数振幅随时间变化;f—S变换和广义S变换窗函数时间半高宽对比

Fig.2   Comparison of S-transform and generalized S-transform (A=0.4239,B=0.471) for non-stationary signal with frequency step change

a—non-stationary signal with frequency step change;b—S-transform results of Fig. 2a;c—generalized S-transform results of Fig. 2a;d—line spectra at dotted lines in Fig. 2b and Fig. 2c;e—S-transform and generalized S-transform window amplitude versus time at 50 Hz;f—comparison of the temporal FWHM between S-transform and generalized S-transform


图2b、2c分别为图2a所示信号的S变换和广义S变换结果,从变换的结果可以看到,广义S变换信号的频率分辨率显著提高,在时频域中,阶梯状信号的能量聚集性更好,即频率分辨率提高,由海森堡不确定性原理,其时间分辨率降低,图2c中持续时间较短的高频信号能量相对发散,表明了其时间分辨率降低。图2d展示了图2b和图2c虚线处的线谱,相比S变换,广义S变换信号能量更集中,频率分辨率得到大幅提高。图2e为50 Hz时的S变换和广义S变换窗函数比较,广义S变换窗函数呈现出“矮”、“宽”特征,图2f为窗函数时间半高宽对比图,广义S变换窗函数整体比S变换宽,因此,其频率分辨率高于S变换。任取两点,由式(4)和式(5)即可确定A、B值,本例中A=0.4239、B=0.471。

2 合成数据应用

利用文献[23]给出的Love型槽波计算方法合成槽波,计算参数如表1所示。

表1   合成Love型槽波物性参数

Table 1  Physical parameters of synthetic Love channel waves

岩性厚度/m横波速度/(m·s-1)密度/(kg·m-3)
顶板砂岩∞18002600
煤层2.410001300
底板砂岩∞18002600

新窗口打开| 下载CSV


合成的Love型槽波如图3a所示,道间距为5 m,共41道。取第30道进行群速度频散曲线提取,提取过程简述如下:

图3

新窗口打开| 下载原图ZIP| 生成PPT

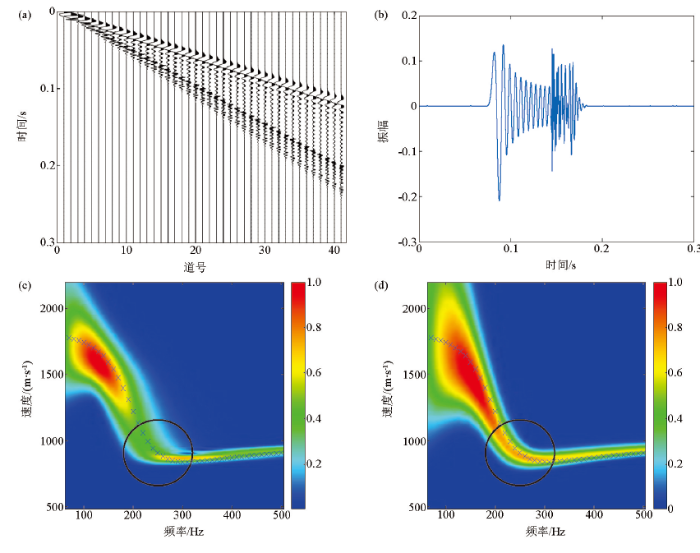

图3   合成Love型槽波数据S变换和广义S变换(A=0.4239,B=0.471)提取频散曲线对比分析

a—合成Love型槽波记录;b—图3a中第30道槽波记录;c—图3b数据S变换提取的频散曲线;d—图3b数据广义S变换提取的频散曲线

Fig.3   Comparison of the dispersion curve extracted by S-transform and generalized S-transform (A=0.4239,B=0.471) for synthetic Love channel waves

a—synthetic Love channel waves;b—the 30th channel wave in Fig. 3a;c—dispersion curve of Fig. 3b extracted by S-transform;d—dispersion curve of Fig. 3b extracted by generalized S-transform


首先将地震道变换到时频域S(t,f),然后用炮检距x除以t,即得v=x/t,最后对S(v,f)重新排序并插值得到群速度频散曲线图。

图3b为第30道Love型槽波记录,图3c为图3b数据S变换提取的群速度频散曲线图,其中星号线为Love型槽波群速度理论频散曲线[24,25](下同),由图可见,提取的频散曲线与理论频散曲线一致性较好,说明了提取的频散曲线的正确性。在本例中,广义S变换的目的是适度提高提取的频散曲线频率分辨率,突出埃里相特征。图3d为图3b数据广义S变换结果,从图可知,频散曲线埃里相(图3c、3d黑色圆圈所示区域,下同)能量聚集性明显比S变换更好,更利于准确快速拾取埃里相。本例中,广义S变换A、B值与图2一致,广义S变换的目的都是适度提高频率分辨率。

为进一步说明广义S变换A、B取值对频散曲线埃里相特征的影响,与图3相反,我们取一组值A=2.1195、B=2.355,使广义S变换窗函数时间半高宽整体比S变换窄,广义S变换窗函数呈现出“高”、“窄”特征,如图4a所示,图4b为窗函数时间半高宽对比,广义S变换窗函数整体比S变换窄,其时间分辨率高于S变换,由海森堡不确定性原理,频率分辨率低于S变换。利用此广义S变换对图3b数据进行处理,提取的群速度频散曲线如图4c所示(埃里相所在区域由黑色圆圈所示),可以看到,相比S变换提取的群速度频散曲线图3c,图4c中埃里相所在区域黑色圆圈所示完全无法识别,因此,通过图3、图4的分析可知,利用广义S变换适度提高频率分辨率更有利于埃里相的识别。

图4

新窗口打开| 下载原图ZIP| 生成PPT

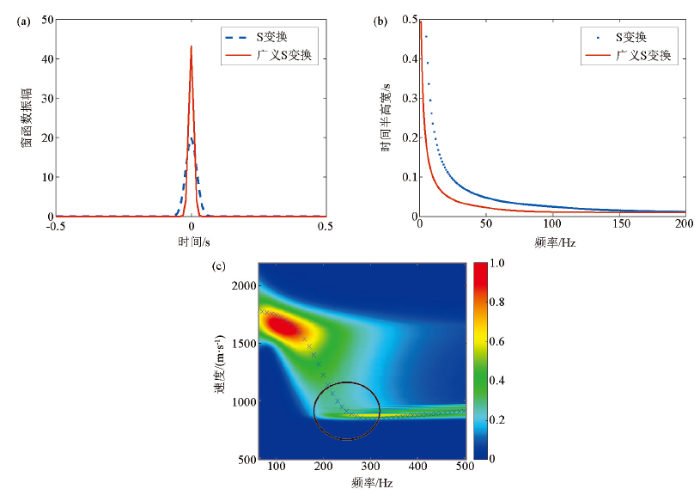

图4   合成Love槽波数据广义S变换(A=2.1195,B=2.355)提取频散曲线

a—50 Hz时的S变换和广义S变换窗函数振幅随时间变化;b—S变换和广义S变换窗函数时间半高宽对比;c—图3b所示数据广义S变换提取的频散曲线

Fig.4   Dispersion curve extracted by generalized S-transform (A=2.1195,B=2.355) for synthetic Love channel waves

a—S-transform and generalized S-transform window amplitude versus time at 50 Hz;b—comparison of temporal FWHM between S-transform and generalized S-transform;c—dispersion curve of Fig. 3b extracted by generalized S-transform


为测试广义S变换在含噪情况下对数据的处理能力,在图3a所示的数据中加入随机噪声,得到如图5a所示数据。图5a中第30道槽波记录如图5b所示,对图5b所示数据进行S变换和广义S变换分析,广义S变换A、B值与图3取值一致,图5c为S变换提取的频散曲线,图5d为广义S变换提取的频散曲线,两种方法提取的频散曲线与理论频散曲线一致性均较好,但广义S变换提取的频散曲线埃里相更易于识别,进一步说明广义S变换在数据含噪情况下也能突出埃里相特征。

图5

新窗口打开| 下载原图ZIP| 生成PPT

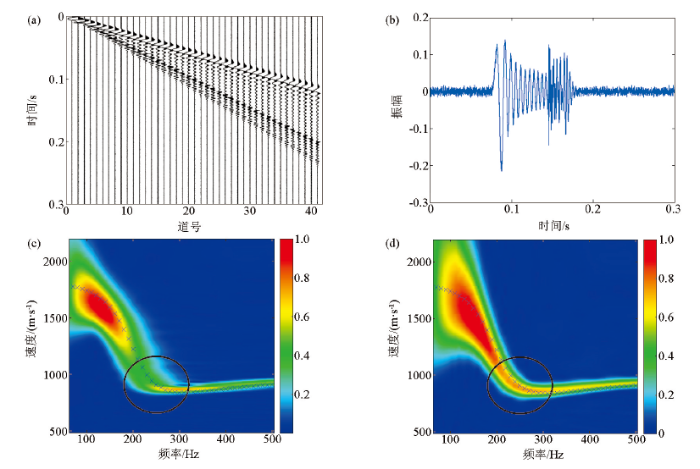

图5   合成Love槽波数据中加入随机噪声后S变换和广义S变换(A=0.4239,B=0.471)提取频散曲线对比分析

a—图3a加入随机噪声后的Love型槽波记录;b—图5a中第30道槽波记录;c—图5b数据S变换提取的频散曲线;d—图5b数据广义S变换提取的频散曲线

Fig.5   Comparison of the dispersion curve extracted by S-transform and generalized S-transform (A=0.4239,B=0.471) for synthetic Love channel waves with adding random noise

a—synthetic Love channel waves with adding random noise to Fig. 3a;b—the 30th channel wave in Fig. 5a;c—dispersion curve of Fig. 5b extracted by S-transform;d—dispersion curve of Fig. 5b extracted by generalized S-transform


3 实际资料应用

图6a为某工作面第12炮第10道透射槽波记录,图6b、6c分别为图6a数据S变换和广义S变换(A=0.4239,B=0.471)提取的频散曲线,从两图对比看到,相比图6b,图6c埃里相能量更集中,群速度频散曲线埃里相特征更明显,可以迅速确定埃里相位于图6c中黑色圆圈所示区域,而从图6b所示频散曲线图中识别埃里相则相对困难。因此,广义S变换提取的频散曲线更有利于准确拾取透射槽波埃里相,使解释人员能较快速地识别埃里相频率及速度,从而为下一步工作面层析成像研究奠定坚实基础。

图6

新窗口打开| 下载原图ZIP| 生成PPT

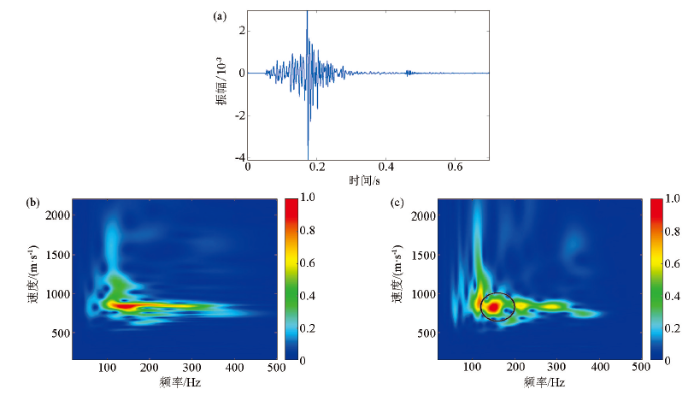

图6   实际槽波数据的S变换和广义S变换(A=0.4239,B=0.471)提取频散曲线对比分析

a—某工作面第12炮第10道透射槽波记录;b—图6a数据S变换提取的频散曲线;c—图6a数据广义S变换提取的频散曲线

Fig.6   Comparison of the dispersion curve extracted by S-transform and generalized S-transform(A=0.4239,B=0.471) for real data

a—the 10th transmitted channel wave of the 12th shot in a coal mining face;b—dispersion curve of Fig. 6a extracted by S-transform;c—dispersion curve of Fig. 6a extracted by generalized S-transform


4 结论

1)讨论了广义S变换中参数的取值与时频分辨率的关系,并推导了其参数与窗函数时间半高宽的具体表达式,为定量表征时频分辨率奠定基础。

2)广义S变换的数值试验表明,通过合理选择参数,广义S变换能够有效提高时间或频率分辨率,根据海森堡不确定性原理,在提高频率分辨率的同时,时间分辨率会有所下降,反之亦然,因此,需根据实际情况合理选择参数,提高时频分辨率。

3)将广义S变换引入到透射槽波频散曲线提取中,研究认为广义S变换能有效改善频散曲线的时频分辨率,通过选取合适的参数能进一步有效突出频散曲线中埃里相特征,使解释人员能准确快捷地识别透射槽波埃里相。
