0 引言

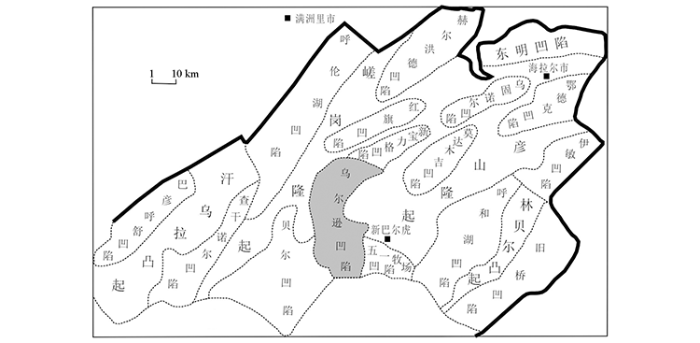

海拉尔盆地是大庆长垣以外较大的含油气盆地,处在内蒙古自治区东部,盆地内划分为16个凹陷、4个凸起,凹陷总面积为24 870 km2。海拉尔盆地地层以陆相碎屑岩沉积为主,主要沉积地层为侏罗系、白垩系、古近—新近系及第四系,海拉尔盆地主要的含油气系统处于白垩系地层中。盆地内主要烃源岩层是白垩系铜钵庙组、南屯组、大磨拐河组;储集层在垂向上分布在白垩系铜钵庙组、南屯组二段和大磨柺河组二段,生、储、盖组合划分为下生上储型、自生自储型及新生古储型3大类型。
乌尔逊凹陷是海拉尔盆地中南部富油凹陷,近几年来,不断发现的新圈闭和高产工业油流井,展示出乌尔逊凹陷具有较大勘探潜力[1]。研究发现,乌尔逊凹陷的烃源岩较发育,是其石油成藏的主控因素,因此弄清楚其烃源岩特征及演化史,对于寻找潜力油藏具有重要意义。从目前研究及公开文献报道来看,缺乏对乌尔逊凹陷烃源岩进行系统的研究,尤其是没有将烃源岩的演化史与典型油藏的注入史进行结合,影响了寻找勘探潜力区的进程[2,3,4]。笔者通过油源对比确定乌尔逊凹陷主力烃源岩层,分析不同区域源岩发育特征及有机质丰度、类型等地球化学指标,评价乌尔逊凹陷主力烃源岩生油成熟期和成藏阶段,通过流体包裹体均一化温度的测量,来判断油气充注史,预测优先勘探潜力部位。
1 烃源岩成熟度分析
图1
图2

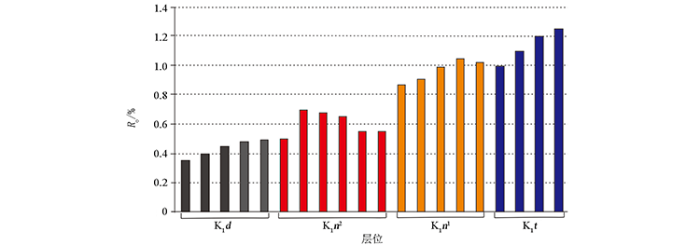

1) 铜钵庙组(K1t):铜钵庙组以黑色泥岩为主,通过钻井资料的统计表明,其主要分布于凹陷西北洼槽区,但厚度较薄,一般介于50~160 m,类型好且多处于成熟演化阶段(R0介于0.8%~1.25%),对本区的油气具有一定的贡献。
2) 南屯组(K1n):南屯组地层以暗色泥页岩为主,与灰色砂岩不等厚互层,局部含有油页岩,属于滨浅湖、半深湖相沉积。自下而上可分为南一段、南二段,其中南一段地层厚度在100~300 m,主要分布在苏仁诺尔断裂带的南部洼槽中;南二段地层厚度一般大于200 m,主要分布在苏仁诺尔断裂带南北两个洼槽中。南屯组烃源岩达到低成熟—成熟阶段(R0介于0.5%~1.1%),为本区油气生成的主要贡献者。
3) 大磨拐河组(K1d):暗色泥页岩在乌尔逊各洼槽中均非常发育,属于湖相泥页质沉积,其中乌北地区厚度在100 m左右,苏18井区厚度最大,达到300 m;乌南地区厚度相对较大,分布在200~400 m之间。该套烃源岩R0值大都小于0.5%,因此大磨拐河组对于本区成藏的油气贡献有限,但是全区良好的盖层。
2 有机质丰度
由于乌尔逊凹陷大磨拐河组成熟度过低,对于油气成藏贡献微小,因此后续的烃源岩分析对其不作重点关注。表1为乌尔逊凹陷有机质丰度分析,其中南二段烃源岩的有机碳含量为0.27%~5.9%,平均值为2.2%;氯仿沥青“A”为0.001%~0.23%,平均值为0.057%;热解生烃潜量为(0.13~21.1)×10-3 ,平均值为7.1×10-3,综合评价该层段为中—好烃源岩。南一段烃源岩的有机碳为0.13%~4.3%,平均值为2.0%;氯仿沥青“A”为0.001%~0.51%,平均值为0.12%,热解生烃潜量为(0.05~37.0)×10-3 ,平均值为5.38×10-3,综合评价该层段为中—好烃源岩。铜钵庙组有机碳为0.09%~3.4%,平均值为1.0%;氯仿沥青“A”为0.003%~0.12%,平均值为0.06%;热解生烃潜量为(0.09~11.0)×10-3,平均值为3.8×10-3,综合评价该层段为中等烃源岩。
表1 乌尔逊凹陷烃源岩有机质地球化学参数
Table 1
| 层位 | 岩性 | 有机碳 | 氯仿沥青“A” | 热解生烃潜量 | 评价结果 | |||
|---|---|---|---|---|---|---|---|---|
| 范围/% | 平均值/% | 范围/% | 平均值/% | 范围/10-3 | 平均值/10-3 | |||
| K1n2 | 泥页岩 | 0.27~5.9 | 2.2 | 0.0010~0.23 | 0.057 | 0.12~21.1 | 7.10 | 中—好 |
| K1n1 | 泥页岩 | 0.13~4.3 | 2.0 | 0.001~0.51 | 0.12 | 0.05~37.0 | 5.38 | 中—好 |
| K1t | 泥岩 | 0.09~3.4 | 1.0 | 0.003~0.12 | 0.06 | 0.09~11.0〗 | 3.8 | 中等 |
3 有机质类型

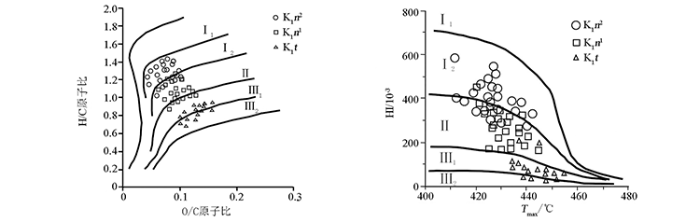

母质类型的划分本次主要采用了H/C—O/C图版和热解氢指数-Tmax图版(图3):铜钵庙组烃源岩以Ⅲ1型为主,含有部分Ⅱ型烃源岩;南屯组一段泥页岩以Ⅱ型为主,部分属于Ⅰ2型;南屯组二段泥页岩以Ⅰ2型为主。铜钵庙组的Tmax值在430~460 ℃之间,南屯组一段、二段在420~440 ℃之间,南屯组二段有部分样点的Tmax值小于420 ℃,表明铜钵庙组和南屯组一段的烃源岩进入了大量生油期,而南屯组二段烃源岩达到低成熟阶段。
图3
4 油源对比
乌尔逊凹陷平面不同位置原油特征不同,低熟油仅发现于乌南区域,其余均为成熟油,反映乌尔逊凹陷的油源平面上具有不完全一致性。

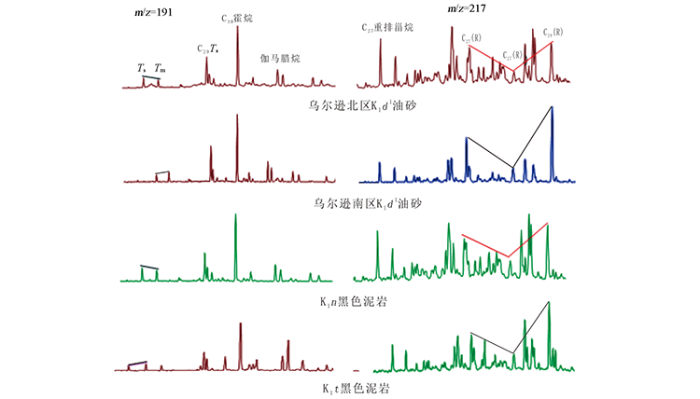

图4为乌尔逊凹陷原油及烃源岩质量色谱,从图中可见,乌尔逊凹陷北部区域原油Ts>Tm,C27—C28—C29甾烷为不对称V字型分布,C21-/C22+比值仅为1.08,表明成熟度相对较低,与南屯组烃源岩色谱图一致。原油碳同位素较轻,δ13C比值在-32.0‰~-28.5‰之间,由此推断其源岩有机质类型应为Ⅱ型。且在原油中检验出伽马蜡烷,从伽马蜡烷在我国的陆相沉积盆地的分布来看,其多发育于盐湖相沉积中及一些咸化的沉积盆地中,属于淡水—微咸水深湖相。综合判断,主力烃源岩来源于南屯组烃源岩。
图4
图4
乌尔逊凹陷岩原油及烃源岩质量色谱
Fig.4
Quality chromatogram of crude oil and source rock in Wuerxun depression

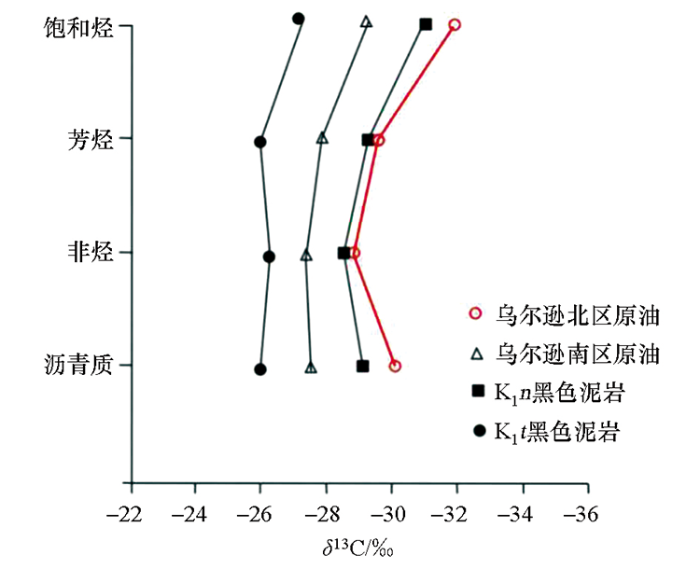

图5为原油和烃源岩碳同位素特征,乌尔逊凹陷北部区域的原油碳同位素分布在-32.0‰~-28.0‰之间,这与南屯组烃源岩碳同位值具有相同的值域范围;而南部区域原油碳同位素值偏重,分布在-29.0‰~-27.5‰之间,介于南屯组烃源岩与铜钵庙组的暗色泥岩碳同位素值之间,更接近于南屯组泥页岩层,显示其主力烃源岩为南屯组的暗色泥页岩,同时铜钵庙组的暗色泥岩也具有一定的贡献,成熟度分析也显示铜钵庙组烃源岩处于成熟阶段,而南屯组的暗色泥岩处于低成熟—成熟阶段。
图5
图5
原油和烃源岩碳同位素特征
Fig.5
Carbon isotope characteristics of crude oil and source rocks
5 有机质热演化史及成藏史

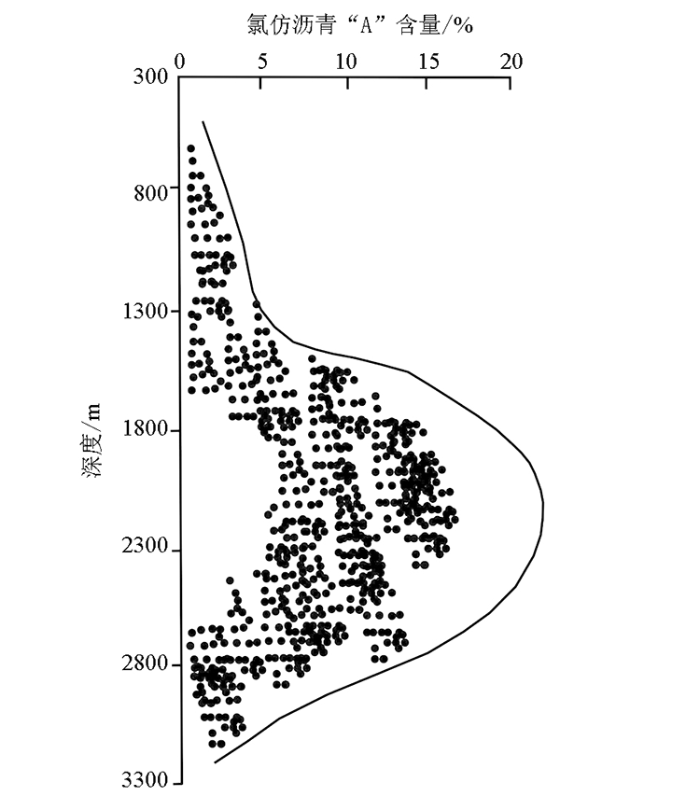

如图6所示,根据研究区实际样品分析氯仿沥青“A”统计图,得到乌尔逊凹陷源岩有机质成熟门限大约在1 550 m,此时,有机质转化率达到了5%,对应镜质组反射率R0=0.55%;生油高峰对应的深度大约在2 200 m,此时有机质转化率可超过20%,对应镜质组反射率R0可达0.8%~1.0%左右。铜钵庙组成油转化率最高,但地层厚度明显太薄,不会成为主要的烃源岩。南屯组地层上部虽处于低熟阶段,但大部分已经进入成熟生油阶段,成为乌尔逊凹陷主要烃源岩。主力烃源岩分布于巴彦塔拉、乌北苏仁诺尔等地区。
图6

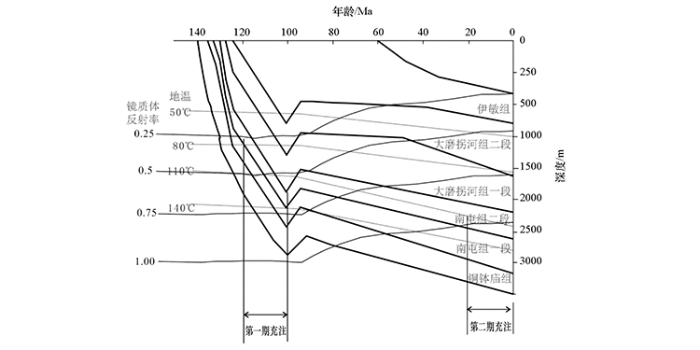

图7为乌尔逊凹陷地层埋藏史、热史和烃源岩演化史,可见,铜钵庙组泥岩主要生油气时间约在130~110 Ma,南屯组泥页岩生油的生成时间约为120~80 Ma,即伊敏组末期至青元岗组沉积期,镜质体反射率为0.5%~0.9%,目前乌尔逊凹陷发现的原油成熟度没有达到油大量裂解成气的程度,而且油源对比也认为油源主要为南屯组,生成原油为成熟原油且成熟度偏低,现今仍在排油,乌尔逊凹陷南部有铜钵庙组烃源岩的贡献混入,使凹陷不同位置油藏的成藏时间存在多样性。
图7
图7
乌尔逊凹陷地层埋藏史、热史及充注史
Fig.7
Burial history, thermal history and filling history of strata in Wuerxun Sag

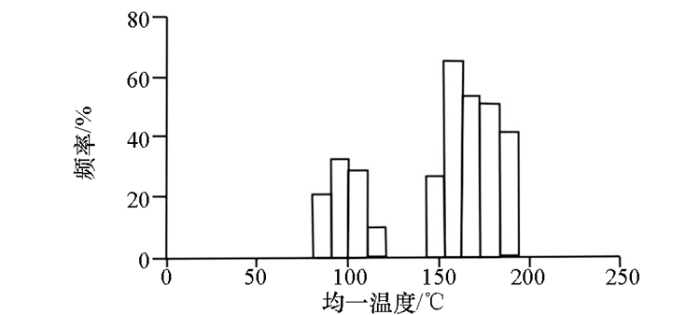

图8
乌尔逊凹陷油气成藏主要划分为两期:第一期为伊敏组沉积晚期至青元岗组沉积期,与南屯组和铜钵庙组烃源岩大量生油期相匹配;第二期为青元岗组后期构造活动使早期油藏原油重新调整分配注入新的圈闭成藏,但与第一期成藏的位置有紧密关系,一般按就近充注原则在第一期成藏位置附近的构造高点二次充注成藏。
6 有利潜力区预测

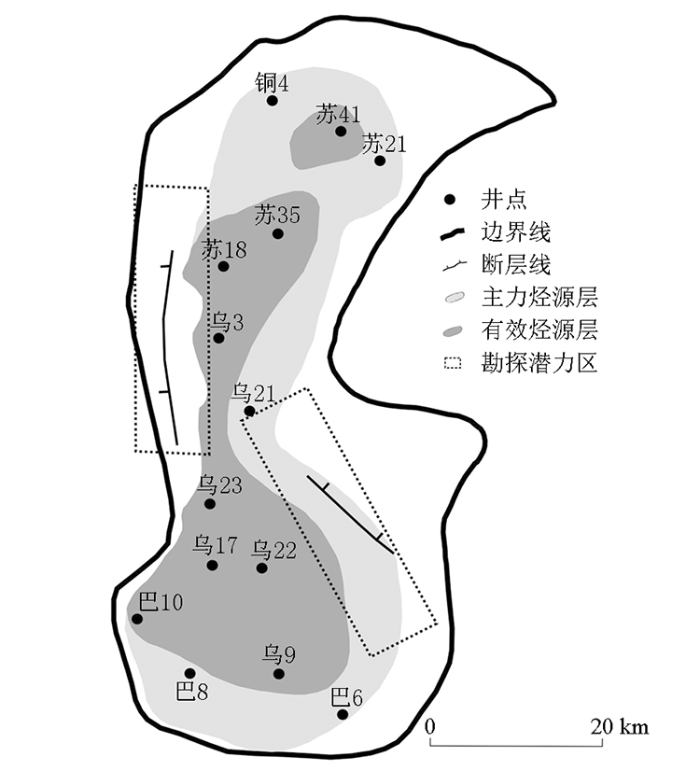

图9为乌尔逊凹陷主力烃源岩分布特征及潜力区带预测,认为乌北洼陷西侧、乌南洼陷东侧为未来两个重要的勘探潜力带。乌尔逊北部洼陷西侧区域油源充足,除了南屯组烃源岩,还有铜钵庙组烃源岩油流的混入;乌南洼陷东侧构造带,距油源较近且在构造带与源岩区之间还不同程度地发育了局部断裂,乌22井的钻探发现油,进一步证实该区带为一个潜在的有利区。
图9
图9
乌尔逊凹陷主力烃源岩分布及潜力区预测
Fig.9
Distribution of main source rocks and prediction of potential areas in Wuerxun Sag
7 结论
1) 乌尔逊凹陷从下到上发育铜钵庙组泥岩、南屯组的暗色泥页岩以及大磨拐河组的暗色泥岩,南屯组、铜钵庙组的暗色泥岩处于低成熟—成熟阶段,而大磨拐河组下段的暗色泥岩处于未成熟阶段,因此大磨拐河组基本不具有油气贡献。
2) 乌尔逊凹陷北部区域具有低熟油特征,而乌尔逊凹陷南部区域原油的成熟度略高,反映乌尔逊凹陷的油源平面上具有不完全一致性。推断乌北区原油母质类型应为Ⅱ型,属于淡水—微咸水深湖相,其主力烃源岩来源于南屯组烃源岩;乌南区原油较大概率存在有机质类型差的源岩的混入,判断其为南屯组和铜钵庙组烃源岩的共同贡献。
3) 铜钵庙组泥岩和南屯组泥页岩主要生油气时间约在130~80 Ma,即伊敏组末期至青元岗组沉积期。通过流体包裹体的均一化温度的测量,显示乌尔逊凹陷具有两期成藏:第一期为伊敏组沉积后期—青元岗组沉积早期,原油由烃岩层排出、运移注入圈闭成藏;第二期为青元岗组沉积后期构造活动使早期油藏原油重新调整分配注入就近新的圈闭成藏,在第一期成藏位置附近的构造高点重新运聚成藏。
4) 乌尔逊凹陷的勘探要着重考虑烃源岩分布、构造发育及平面位置等因素,认为乌北洼陷西侧、乌南洼陷东侧处于主力烃源岩分布区附近,且有断层发育,构成了烃源层油气运移至圈闭的优势通道,为两个重要的勘探潜力带。
