0 引言
青山地质公园有纵横交错、出露典型的构造形迹,年代久远、景观优美的岩溶地貌,保存完整、代表性强的地层剖面,丰富多彩的自然景观、矿泉遗迹等,构成了园区独具特色的地质地貌景观。文化旅游资源独特,有2000多年历史的国家重点文物保护单位青山寺,有缅甸玉雕刻的中国目前保存最完整的佛像,有刘伯承元帅指挥羊山战役能容纳千人的双层溶洞神游洞。为进一步促进旅游业的发展,开拓岩溶洞穴景观面积,通过微重力测量,结合已知的神游洞微重力异常特征,大致圈定重力低异常区3处,然后利用高密度电法勘探对圈定的异常区进行纵向研究,最终通过合理布设验证钻孔,新发现具备一定规模的岩溶洞穴3个,取得了良好的勘察效果。
1 勘察区地质概况
勘察区大地构造位于华北板块(Ⅰ)鲁西隆起 (Ⅱ) 鲁西南潜隆起区(Ⅲ)菏泽—兖州潜断隆(Ⅳ)之嘉祥凸起(Ⅴ)的中北缘。区内新生界第四系分布广泛,零星出露地层主要为古生界寒武系、奥陶系地层,寒武系盖层之下为新太古界泰山岩群沉积变质地层。盖层内断裂构造不发育,地表未见岩浆岩分布。

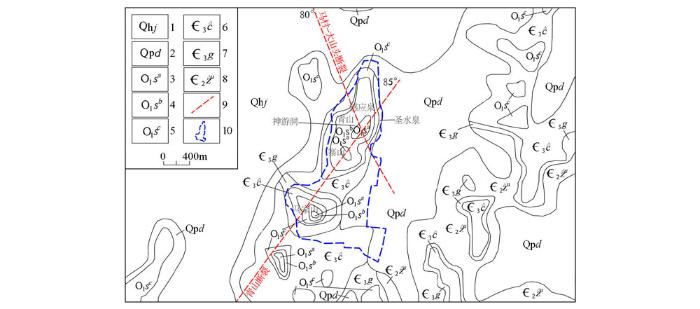

青山地质公园(图1)地层由南到北,由老至新,依次发育寒武系长清群、寒武—奥陶系九龙群、奥陶系马家沟群、石炭—二叠系月门沟群、二叠系石盒子群、侏罗系淄博群、白垩系莱阳群、古近系官庄群、新近系黄骅群及第四系地层,地层总体倾向320°,倾角8°~12°。园区内出露地层主要为寒武—奥陶系九龙群崮山组、炒米店组、三山子组和第四系巨野组、平原组。区域构造错综复杂,以断裂构造为主,县境内较大的断裂构造有岳楼大徐庄断裂、嘉祥城南断裂、马村大山头断裂和嘉祥断裂4条,通过野外地质考察在园区内发现了马村大山头断裂的天然露头和青山断裂。
图1
图1
青山地质公园地质简图
1—巨野组;2—平原组;3—三山子组a段;4—三山子组b段;5—三山子组c段;6—炒米店组;7—崮山组;8—张夏组;9—断裂;10—园区边界
Fig.1
Geological sketch of Qingshan Geopark
1—Juye formation; 2—Plain formation; 3—Sanshanzi formation a; 4—Sanshanzi formation b; 5—Sanshanzi formation c. 6—Chaomidian formation; 7—Gushan formation; 8—Zhangxia formation; 9—fault; 10—park boundary
2 勘察方法与工作布置
微重力测量:由于溶洞的存在,导致地下地质体质量亏损或盈余,使溶洞区与围岩存在明显的密度差异,表现为连续的明显的重力低异常特征,在微重力测量中表现为连续的重力低特征,因此在勘察区利用微重力测量寻找溶洞具备良好的地球物理前提。

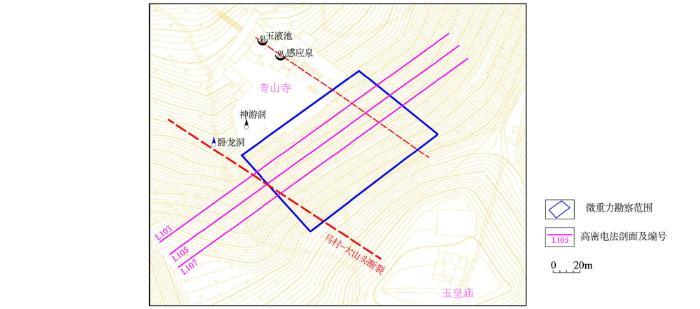

图2
3 物探资料解释
3.1 重力异常特征
由于溶洞的存在,导致地下地质体质量亏损或盈余,使溶洞区与围岩存在明显的密度差异,表现为连续的明显的重力低异常特征[7]。
3.1.1 布格重力异常

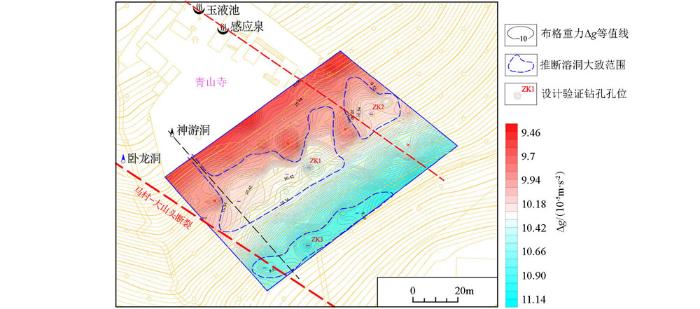

由勘察区布格重力异常图(图3)可知,布格重力异常特征表现为WN高SE低的分布特征,总体为重力梯级带反映,布格重力异常值范围为(9.46~11.14)×10-5 m/s2。
图3
局部布格重力低异常区有3处,第一处位于勘察区中部,面积约1 401 m2,总体表现为梯级带上的重力低反映,布格重力异常值范围为(10.24~10.70)×10-5 m/s2,该低重力异常的西部为已知的神游洞的反映,西部低异常东侧异常口径变小,但再往东异常具备一定的连续性,推断亦为溶洞的反映。第二处位于勘察区东部,面积约418 m2,总体表现为梯级带上的重力低反映,布格重力异常值范围为(10.46~10.72)×10-5 m/s2,且该低重力异常往东未封闭,因此往东可能还有一定延伸,该异常的西侧存在一处相对高布格重力异常,将此异常与西侧第一处低重力异常分开,从异常走向上看这两处异常可能相连通,已知的玉液池及感应泉的连线往南延伸穿过该重力低异常区。第三处位于勘察区南部,面积约533 m2,总体表现为条带状重力低反特征,布格重力异常值范围为(9.70~9.88)×10-5 m/s2。异常具备一定的连续性,推断可能为溶洞的反映[8]。
马村—大山头断裂位于勘察区的西南部,穿过勘察区,该断裂在布格重力异常图上表现为同向扭曲的特征,卧龙洞即位于该断裂往北的延长线上,对溶洞的发育有利。
3.1.2 剩余布格重力异常特征

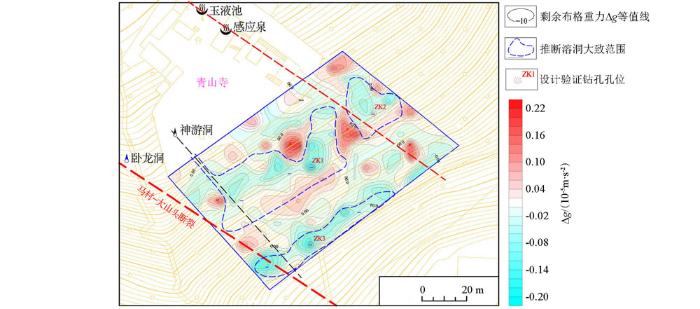

图4
图4
青山地质公园剩余布格重力异常
Fig.4
Residual bouguer gravity anomaly map of Qingshan Geopark
3.1.3 综合推断
通过本次重力测量,发现较为明显的布格重力低异常区3处,第一处为已知的神游洞的反映,其他两处在布格重力异常原平面,以及剩余布格重力异常图上均有明显反映,推断可能为溶洞的反映。
3.2 高密度电法测量视电阻率特征
由地球物理特征可知,视电阻率变化与地层变化存在一定的规律性,当某一地层因受力错动或地层突变时,在视电阻率曲线上会表现出高阻或是低阻的异常特征。若某一地层因某种需要而挖除或是受地下流体冲刷,从而形成洞穴,该洞穴空间仅被空气等高阻体充填,地球物理场上则反映为高阻地质体的异常特征,但洞穴被水、黏土等低阻体充填,则反映为低阻地质体的异常特征,根据以上电阻率变化特征,现以L105线为例解释如下。

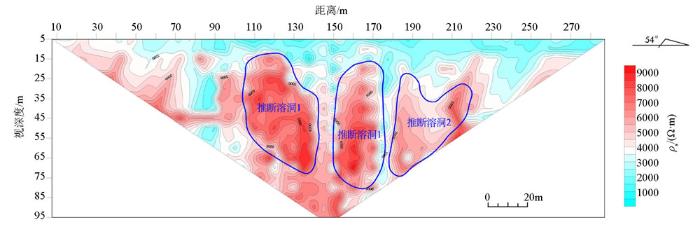

从高密度电法勘探L105线视电阻率拟断面(图5)可以看出,该剖面与L103线视电阻率特征相类似,ρs范围在500~9 000 Ω·m,视电阻率曲线随勘探深度增加而增大,这与地下赋存的三山子组灰岩相对应。
图5
图5
L105测线视电阻率拟断面
Fig.5
Contour map of apparent resistivity section of line 105
剖面上视电阻率变化较大,高阻异常较为明显,且高阻异常主要分布在测线中间部位,剖面上明显的高阻异常主要有3处。第一处在点号120 m处,视深度为55 m,为呈圆形高阻异常,视电阻率峰值为 9 000 Ω·m,该处异常位置与布格重力异常的第一处高阻异常相对应,为神游洞的反映,异常连续性较好,且异常往东具有一定的延伸。第二处在点号165 m处,视深度为55 m,为呈圆柱形高阻异常,视电阻率峰值为8 000 Ω·m,该处异常位置与布格重力异常第一处异常往东延伸部位相对应,推断为溶洞的反映概率较大。第3处在点号200 m处,视深度为60 m,为圆形高阻异常,视电阻率峰值为6 500 Ω·m,经查证,该处异常位置与第二处布格重力低异常位置对应,推断可能为溶洞的反映。
综上所述,剖面上较为明显的高阻异常有3处,高阻异常位置与布格重力低异常位置大致对应,除此之外未见明显异常,进一步证实了3处溶洞的存在。
3.3 勘察成果

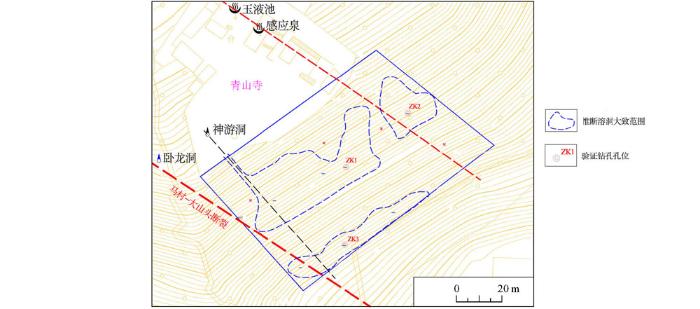

图6
4 结论
1) 微重力法对于溶洞的勘察较为适宜和有效,具有受电磁及地形环境干扰小、准确度高等优点,通过本次重力测量,发现较为明显的连续重力低异常3处,且一处为已知的神游洞的反映,其他两处为新发现溶洞的反映,重力勘探在溶洞的勘察中具有独特的效果。
2) 高密度电法具有勘探精度高、成本低、效率高、信息丰富、解释方便等优点,利用高密度电法勘探对布格重力低异常进行纵向剖析,发现了与圈定的布格重力低异常大致对应的高阻异常,两种物探方法相互印证,提高了勘察成果的可靠性。
3) 钻孔资料与勘察成果吻合度较高,连续重力低高电阻区即为溶洞的反映,由此可见综合物探方法在溶洞的勘察中应用效果良好,在发挥各自优势的同时,可以减少技术瓶颈导致的假异常,提高解释精度。
