0 引言
目前,碳酸盐岩勘探是我国近期油气勘探开发的重点领域之一[3,4,5,6,7],但是碳酸盐岩由于其岩性及物性不同于碎屑岩,储层预测难度相对较大。国内外地球物理学家对碳酸盐岩储层预测方面做了大量的研究工作,取得了许多重要的研究成果[8,9,10,11,12,13,14,15],预测技术方法主要包括:叠前AVO油气检测分析、叠前弹性参数反演、裂缝检测属性等,但这些方法都有其局限性。AVO分析技术通过振幅随偏移距变化来预测储层,而碳酸盐岩储层本身非均质性较强,横向变化大,AVO规律认识尚不明确,且AVO技术受制储层埋藏深度,在深层预测中应用受限;基于叠前地震资料,叠前弹性参数反演可以得到反映岩性和物性的弹性参数,但是叠前地震数据一般数据量大,叠前数据处理分析对计算机硬件要求高,耗时长;裂缝检测方法主要集中叠前方位各向异性和叠后相干曲率类属性方面,这两类方法只是对裂缝分布进行了定性的预测,预测多解性较强,井位部署中指导作用有限。叠后反演技术成熟,且计算快,精度高,并在砂岩储层预测中取得了良好的应用效果,如何应用叠后反演技术来实现潜山碳酸盐岩储层预测一直是该领域的难题。笔者以杨税务潜山为例,结合前人研究成果,充分分析该区储层特征,旨在利用叠后反演技术实现杨税务潜山碳酸盐岩储层预测,提高储层预测精度和速度,为同类型油藏储层预测研究提供参考。
1 储层特征分析
1.1 沉积特征

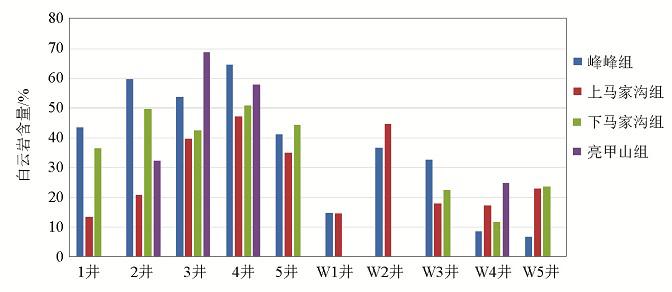

图1
1.2 储层划分依据
基于常规测井资料,进行储层参数计算,结合成像测井进行缝洞识别、储层划分、储集空间类型的确定,进而评价井壁附近储层级别。将储层解释为一、二、三类储层,三类储层含少量裂缝或孔隙不发育,无开采价值,二类储层有裂缝或基质孔隙发育,一类储层裂缝规模大,孔隙发育且连通性好。一、二类为有效储层,是油气主要聚集区(表1)。
表1 测井储层评价分类
Table 1
| 储层 级别 | 类型 | 常规测井响应 | 成像测井响应 | ||||
|---|---|---|---|---|---|---|---|
| 总孔隙度/ % | 电阻率/ (Ω·m) | 电阻差异/ Ω | 裂缝 孔隙度/% | 成像特征 | 孔隙度谱特征 | ||
| 一类 储层 | 裂缝-孔隙型 | ≥3 | <700 | 0.2~0.4 | >0.002 | 裂缝、溶孔共生,较发育 | 孔隙度谱分布宽,呈中孔径分布 |
| 裂缝型 | 2~3 | <1000 | >0.4 | 裂缝规模大、连通性好;成组系发育、网状缝发育 | 谱型分布窄,呈单峰,呈中小孔径分布 | ||
| 二类 储层 | 裂缝-孔隙型 | ≥3 | <1500 | 0.2~0.4 | >0.001 | 裂缝较发育 | 谱型展布宽 |
| 裂缝型 | 2~3 | <2000 | >0.4 | 裂缝较发育 | 谱型展布窄,以中小孔径为主 | ||
| 孔隙型 | ≥4 | <1000 | <0.2 | 裂缝不发育 | 谱型展布宽,多以大孔径分布 | ||
| 三类 储层 | 裂缝-孔隙型 | ≤3 | 1500~3000 | <0.2 | <0.001 | 裂缝欠发育 | 谱型展布窄,以中小孔径为主 |
| 裂缝型 | 2~3 | 2000~4000 | 0.2~0.3 | 裂缝欠发育 | |||
1.3 储层敏感参数分析
该区储层分为3类,如何寻找敏感参数来识别区分3类储层是储层预测的重点。在砂岩储层,一般通过声波区分砂泥岩,然后利用反演技术实现砂岩储层的分布预测,但是对于碳酸盐岩储层,岩性以白云岩、灰岩为主,声波差异不明显,基于声波的反演技术难以取得成效。本文以测井储层评价划分的3类储层为基础,不再以岩性预测为目的,结合多种曲线交汇分析,优选出可以有效区分3类储层的特征曲线—电阻率,通过研究区6口井电阻率曲线与3类储层的交汇(图2)分析可以看出,电阻率曲线可以很好识别一、二和三类储层,因此可以应用电阻率曲线进行储层预测。

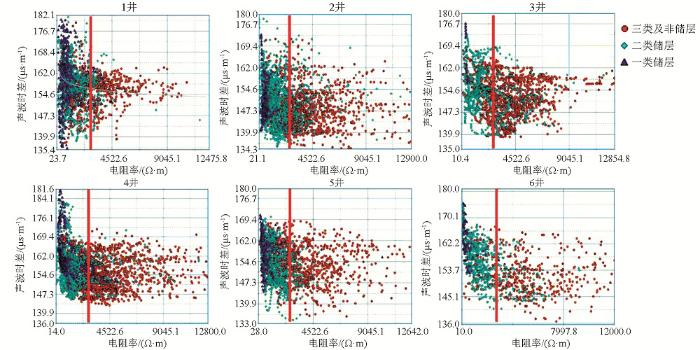

图2
图2
储层分类与测井曲线交汇
Fig.2
Intersection diagram of reservoir classification and logging curve
2 基于叠后数据的测井约束模型反演
常规地震波阻抗反演存在多解性问题,正确运用测井资料约束是解决该问题的有效手段,测井约束模型反演是基于模型的反演技术,以地震解释建立的油气藏地质模型为基础,将测井纵向分辨率和地震横向分辨率结合起来,充分利用测井的低频、高频信息与地震中频信息,通过迭代反演对模型进行不断修改,使得合成地震记录与实际地震尽可能接近,得到适合目的层的最优波阻抗模型,提高波阻抗剖面的纵向分辨率和储层预测精度。该反演技术可以有效避免地下储层的复杂反射、信噪比低的缺点,实现复杂储层类型的分布预测。
2.1 曲线优选与重构

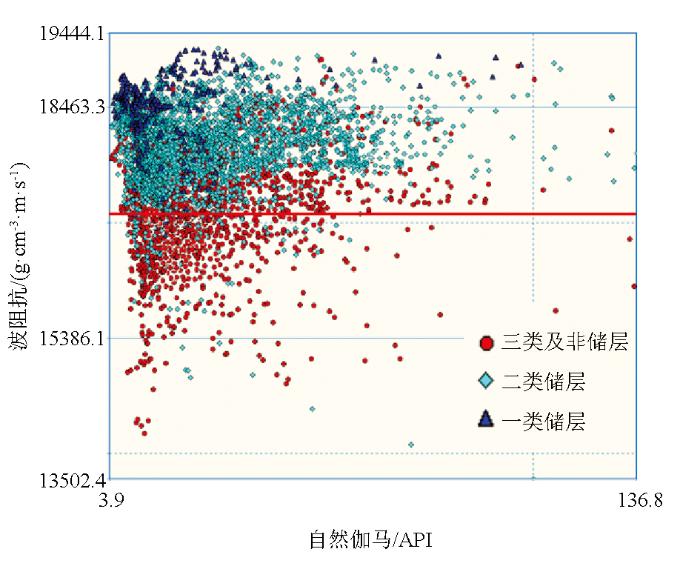

目前随着地球物理目标越来越复杂,特别是对碳酸盐岩储层,基于声波曲线的反演技术并不能对储层进行有效识别。而曲线重构技术是从岩石物理分析入手,从多种测井曲线中优选对储层敏感的曲线,然后与声波时差建立较好的相关性,基于数理统计方法重构出能够反映储层特征的曲线[18]。本文以地质、测井、地震综合研究为基础,针对储层类型,进行岩石物理学分析,从众多的测井曲线中选出对储层敏感的电阻率曲线(图2),然后利用曲线重构技术构建出具有地层背景信息的电阻率拟声波特征曲线。依据电阻率拟声波曲线,分别计算该区1、2、3、4、5和W1共6口井波阻抗曲线,通过电阻率拟声波波阻抗交汇图(图3)分析看,该曲线可以有效地识别一、二类储层,识别门槛值为16 000 g·cm-3·m·s-1。
图3
2.2 应用效果
基于重构的电阻率拟声波曲线,采用测井约束模型反演技术对杨税务潜山储层进行预测,该方法在保证地震横向分辨率的情况下,有效提高了预测结果的纵向分辨率,而且将潜山优质的一、二类储层分布有效识别出来。图4为过井反演剖面,基于测井交汇分析得到的一、二类储层,波阻抗门槛值16 000 g·cm-3·m·s-1,从电阻率拟声波反演结果剖面可直接刻画优质碳酸盐岩储层的纵横向变化情况,可以看到一、二类储层顶部界限清晰,横向变化自然,可有效追踪解释。

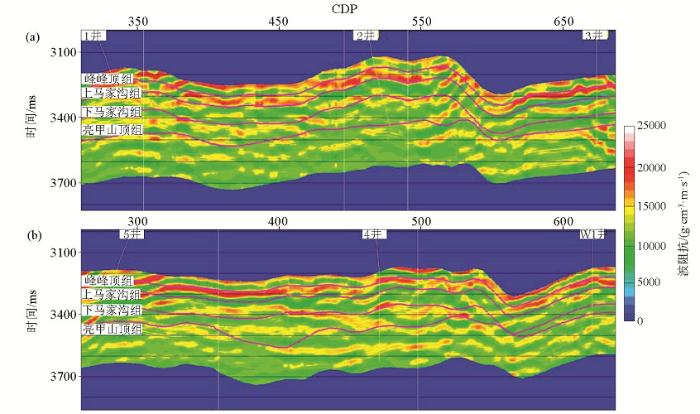

图4
图4
测井约束模型反演连井剖面
a—井1-井2-井3连井反演剖面;b—井5-井4-井W1连井反演剖面
Fig.4
Multiwell profile of logging constraint model inversion
a—well 1-well 2-well 3 continuous well inversion profile;b—well 5-well 4-well W1 continuous well inversion profile

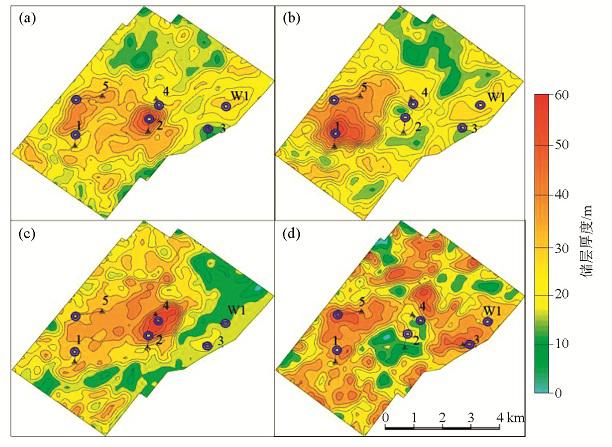

图5
图5
不同储层段一、二类储层总厚度平面
a—峰峰组;b—上马家沟组;c—下马家沟组;d—亮甲山组
Fig.5
Total thickness plane of class I and II in different reservoir segments
a—Fengfeng group;b—upper Majiagou group;c—lower Majiagou group;d—Liangjiashan group
表2 一、二类储层厚度误差统计
Table 2
| 储层段 | 峰峰组 | 上马家沟组 | 下马家沟组 | 亮甲山组 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 井号 | 1 | 2 | 3 | 4 | 5 | W1 | 1 | 2 | 3 | 4 | 5 | W1 | 1 | 2 | 3 | 4 | 5 | W1 | 1 | 2 | 3 | 4 | 5 | W1 |
| 预测 | 26.5 | 60.1 | 12.3 | 32.4 | 35.6 | 30.8 | 92.3 | 27.6 | 12.1 | 32.5 | 26.8 | 21.6 | 22.4 | 43.2 | 24.3 | 79.2 | 25.1 | 6.9 | 11.5 | 22.8 | 6.9 | 35.2 | 17.5 | |
| 解释 | 27.8 | 64.4 | 12.8 | 27.8 | 40 | 31.2 | 97.2 | 28.1 | 15.4 | 37.4 | 31.8 | 22.2 | 21.8 | 40.8 | 21.8 | 82.4 | 24.2 | 6.4 | 12.8 | 23.8 | 8.4 | 35.3 | 19 | |
| 误差 | 1.3 | 4.3 | 0.5 | -4.6 | 4.4 | 0.4 | 4.9 | 0.5 | 3.1 | 4.9 | 5 | 0.6 | -0.6 | -2.4 | -2.3 | 3.2 | -0.9 | -0.5 | 1.3 | 1 | 1.5 | 0.1 | 1.5 | |
3 基于神经网络模拟技术的储层参数反演
储层参数反演技术是采用神经网络技术和统计公式,建立各地质层位井中波阻抗与速度、密度、孔隙度、岩性百分含量之间的非线性关系的方法,用地震反演的波阻抗作为输入,用神经网络实现波阻抗到储层参数之间的非线性映射[19]。
3.1 建立储层孔隙度与反演波阻抗关系

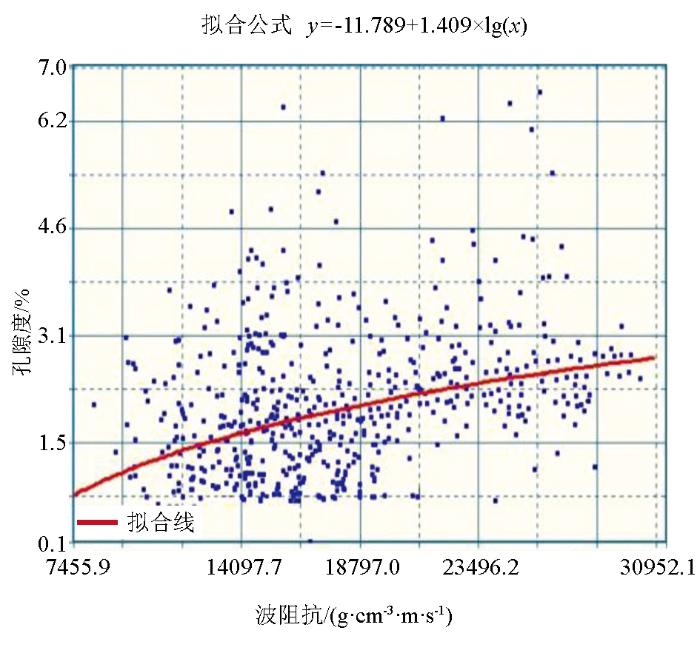

基于储层参数反演技术,结合已知的井旁道反演结果和孔隙度曲线,利用神经网络方法建立孔隙度与波阻抗之间的非线性关系,然后基于该非线性关系(图6),反演全工区的孔隙度平面分布。
图6
3.2 应用效果

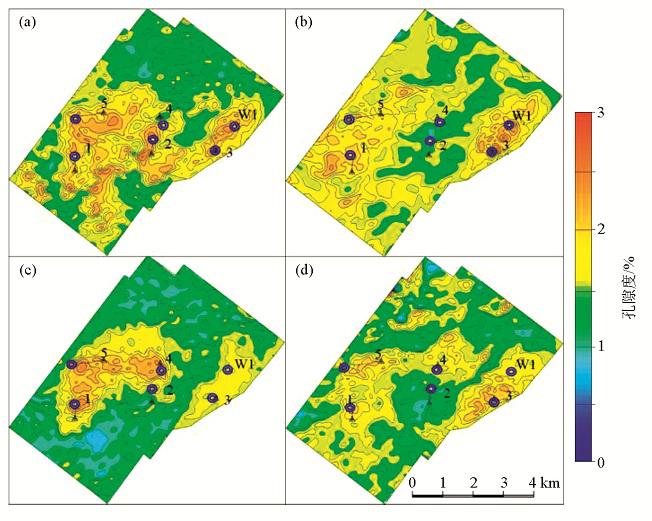

图7
图7
不同储层段储层孔隙度预测平面
a—峰峰组;b—上马家沟组;c—下马家沟组;d—亮甲山组
Fig.7
The plane of peservoir porosity prediction in different reservoir segments
a—Fengfeng group;b—upper Majiagou group;c—lower Majiagou group;d—Liangjiashan group
表3 预测孔隙度误差统计
Table 3
| 储层段 | 峰峰组 | 上马家沟组 | 下马家沟组 | 亮甲山组 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 井号 | 1 | 2 | 3 | 4 | 5 | W1 | 1 | 2 | 3 | 4 | 5 | W1 | 1 | 2 | 3 | 4 | 5 | W1 | 1 | 2 | 3 | 4 | 5 | W1 |
| 预测 | 2.01 | 3.02 | 2.8 | 2.7 | 2.5 | 3.3 | 2.8 | 3.1 | 4.2 | 2.05 | 3.2 | 1.8 | 3.4 | 1.8 | ||||||||||
| 解释 | 2.09 | 3.14 | 2.97 | 2.95 | 2.68 | 3.57 | 2.6 | 3.3 | 4.57 | 2.21 | 3.3 | 1.88 | 3.59 | 1.63 | ||||||||||
| 误差 | 0.08 | 0.12 | 0.17 | 0.25 | 0.18 | 0.27 | -0.2 | 0.2 | 0.37 | 0.16 | 0 | 0.1 | 0.08 | 0.19 | 0 | 0 | -0.17 | |||||||
4 结论
利用叠后反演技术,对杨税务潜山的有效储层分布进行了预测,主要得到了以下两点认识:
1)针对碳酸盐岩储层,敏感曲线的优选是实现叠后测井约束模型反演技术的关键,对工区多口井的测井曲线交汇分析认为,电阻率曲线可以将一、二类储层有效识别出来。
2)基于储层参数反演技术,结合已知的井旁道反演结果和孔隙度曲线,利用神经网络方法建立孔隙度与波阻抗之间的非线性关系,从而实现了研究区的孔隙度分布预测。
