层状介质下张量CSAMT最小收发距研究

张超¹^,², 陈大磊¹^,², 王阳¹^,², 王洪军¹^,²

1. 山东省物化探勘查院,山东济南 250013

2. 山东省地质勘查工程技术研究中心,山东济南 250013

Research on minimum transmit-receive distance of tensor CSAMT in layered media

ZHANG Chao¹^,², CHEN Da-Lei¹^,², WANG Yang¹^,², WANG Hong-Jun¹^,²

1. Shandong Geophysical and Geochemical Exploration Institute, Jinan 250013, China

2. Shandong Geological Exploration Engineering Technology Research Center, Jinan 250013, China

责任编辑: 沈效群

收稿日期: 2019-03-27 修回日期: 2019-11-5 网络出版日期: 2020-02-20

基金资助:

山东省重大科技创新工程项目“深部探测综合地球物理技术”. 2018CXGC1601

Received: 2019-03-27 Revised: 2019-11-5 Online: 2020-02-20

作者简介 About authors

张超(1982-),男,山东济南人,工程师,主要从事深部成矿应用与海洋勘探工作。Email:510244124@qq.com 。

摘要

可控源音频大地电磁法按照观测方式可分为标量CSAMT与张量CSAMT。由于施工方式与电阻率计算方法的差别,标量CSAMT中划分远区的最小收发距已不能精确地适用于张量CSAMT。因此,根据张量视电阻率与大地电磁视电阻率相对误差,分别计算了均匀大地模型、两层模型下的相对误差,并精确给出不同误差限下的最小收发距。结果表明对于两层模型来说,当首层厚度小于3倍趋肤深度时,不能直接应用均匀半空间的结果,对于G型模型引起误差较大。对于多层结果可由二层模型使用等效电阻率近似估计。研究结果对张量CSAMT野外施工有一定的意义。

关键词： 张量CSAMT ; 相对误差 ; 最小收发距

Abstract

According to the observation mode, Controlled Source Audio-frequency Magnetotelluric Method (CSAMT) can be divided into scalar CSAMT and tensor CSAMT. Due to the difference between the construction method and the resistivity calculation method, the minimum transmission and reception distance in the division of far-field of the scalar CSAMT cannot be accurately applied to the tensor CSAMT. According to the relative errors of tensor apparent resistivity and Magnetotelluric (MT) apparent resistivity, the relative errors of the homogeneous geodetic model and the two-layer model were calculated respectively, and the minimum transmission and reception distances under different error limits was accurately given. The results show that, for the two-layer model, when the thickness of the first layer is less than 3 times the skin depth, the result of homogeneous half space cannot be directly applied, which causes a large error for the G-type model. Multilayer results can be approximately evaluated from the two-layer model with equivalent resistivity . The research results in this paper have certain theoretical guiding significance for the tensor CSAMT field construction.

Keywords： tensor CSAMT ; relative error ; minimum transmission and reception distances

PDF (3837KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

张超, 陈大磊, 王阳, 王洪军. 层状介质下张量CSAMT最小收发距研究. 物探与化探[J], 2020, 44(1): 156-164 doi:10.11720/wtyht.2020.1168

ZHANG Chao, CHEN Da-Lei, WANG Yang, WANG Hong-Jun. Research on minimum transmit-receive distance of tensor CSAMT in layered media. Geophysical and Geochemical Exploration[J], 2020, 44(1): 156-164 doi:10.11720/wtyht.2020.1168

0 引言

可控源音频大地电磁法(CSAMT)是一种广泛应用于矿产勘查、地热和地下水工程以及环境勘探等领域的人工源电磁勘探方法,按照观测方式可分为标量CSAMT与张量CSAMT^{[1,2,3,4,5,6]}。不同于标量CSAMT单一赤道偶极测量方式,张量CSAMT使用的是两个方向的多偶极源,测量5个电磁场分量(E_x、H_y、E_y、H_x、H_z),并计算张量视电阻率用于数据处理解释。在面对复杂地质结构探测的时候有着标量测量无法比拟的优势^[7,8,9]。然而,张量CSAMT的测量装置与施工方法同标量CSAMT相比有很大的不同,其方法与理论研究亟需探讨^[2,10-12]。

近场效应是CSAMT观测中常见的现象^[13]。由于CSAMT沿用大地电磁法(Magnetotelluric,MT)中的卡尼亚视电阻率定义方法,而MT使用的天然电磁场为平面波,人工源在非远区所产生的电磁场为非平面波,已不满足电场与磁场的正交条件,因此在近区与过渡区的视电阻率会产生畸变,大大降低CSAMT的探测精度。诸多学者对近场效应进行了一系列研究,给出了电阻率近区校正、全区视电阻率定义等方法,取得了一定的效果^[14,15,16]。但就实际应用来说,尽量保证在远区场进行观测依然是目前最有效的方法。然而人工源电磁信号随收发距增大,迅速降低,一味地采用较大收发距保证远区观测,会降低人工源的信号强度优势,不利于大深度探测。因此研究满足远区条件的最小收发距具有实际意义。

国内外学者对CSAMT最小收发距的选择进行了大量相关研究,并给出相应的波区划分方法。如按照地层波与地面波比值、视电阻率响应误差、电磁场相位等^[17,18,19]。目前来看,视电阻率响应误差是最有效的场区划分方法之一^{[20,21,22,23,24,25]}。然而,以往的所采用划分方法中使用的是适用于标量测量的卡尼亚视电阻率,而对张量测量的张量视电阻率鲜有研究。同时,大多数的场区划分方法与最小收发距选定都依赖于较为简易的均匀半空间模型,与实际应用存在较大的差别。

文中基于张量CSAMT层状大地模型正演,使用张量视电阻率概念,结合了十字源施工方式,给出其不同误差限下的最小收发距选取依据。首先给出了均匀半空间模型下,张量CSAMT与MT视电阻率平面误差分布,并给出了其有效施工区域内不同误差限下的最小收发距;随后通过G型与D型模型,研究响应误差随层厚的变化,对比其与均匀半空间模型的异同,并解释误差变化的物理机制;最后在两个数量级内分别改变首层层厚(h₁/δ,δ为趋肤深度)与两层介质的电阻率比值(ρ₁/ρ₂),通过大量的数值模拟工作,给出了常见两层模型不同误差限下的最小收发距。多层模型最小收发距可由两层模型近似获得。

1 张量CSAMT基本原理

标量CSAMT使用单一赤道偶极装置,只需测量电磁场的E_x、H_y或E_y、H_x分量,分别求取比值,即可获得相应的卡尼亚视电阻率^[4]。

(1)

\begin{array}{l} ρ_{xy} = \frac{1}{ωμ} {|\frac{E_{x}}{H_{y}}|}^{2}, \end{array}

(2)

\begin{array}{l} ρ_{yx} = \frac{1}{ωμ} {|\frac{E_{y}}{H_{x}}|}^{2} 。 \end{array}

张量CSAMT使用一组正交的电偶极子交替发射,分别测量两个场源的E_x,E_y,H_x,H_y,H_z5个分量。张量阻抗要素与电磁场6个分量之间的关系为^[5]:

(3)

[\begin{array}{l} E_{x} \\ E_{y} \\ E_{z} \end{array}] = [\begin{array}{l} Z_{xx} & Z_{xy} & Z_{xz} \\ Z_{yx} & Z_{yy} & Z_{yz} \\ Z_{zx} & Z_{zy} & Z_{zz} \end{array}] [\begin{array}{l} H_{x} \\ H_{y} \\ H_{z} \end{array}] 。

每个电偶极子均具有独立的电磁场分量(E_x₁,E_y₁,H_x₁,H_y₁,H_z₁以及E_x₂,E_y₂,H_x₂,H_y₂,H_z₂,下标1,2分别为两个场源电偶极子的分量),在式(3)中,E_z分量在除极高频率外可以忽略不计,因此可以建立线性方程组,并通过简单的代数运算得到张量阻抗表达式:

(4)

\begin{array}{l} Z_{xx} = \frac{E_{x 1} H_{y 2} - E_{x 2} H_{y 1}}{H_{x 1} H_{y 2} - H_{x 2} H_{y 1}}, Z_{xy} = \frac{E_{x 2} H_{x 1} - E_{x 1} H_{x 2}}{H_{x 1} H_{y 2} - H_{x 2} H_{y 1}}, \\ Z_{yx} = \frac{E_{y 2} H_{y 1} - E_{y 1} H_{y 2}}{H_{x 2} H_{y 1} - H_{x 1} H_{y 2}}, Z_{yy} = \frac{E_{y 1} H_{x 2} - E_{y 2} H_{x 2}}{H_{x 2} H_{y 1} - H_{x 1} H_{y 2}} 。 \end{array}

张量视电阻率可由张量阻抗求取:

(5)

ρ_{ij} = \frac{1}{5 f} | Z_{ij} |^{2} 。

当大地为水平层状介质或者均匀各向同性时,ρ_xx=ρ_yy=0。对于三维地质结构,一般情况下,所有分量不等于零且不相等,故在地质结构复杂,具有强烈各向异性的区域使用张量测量具有标量CSAMT不可替代的优势。因本文的研究基于水平层状大地,下面只对ρ_xy与ρ_yx进行讨论。

2 一维正演理论

设大地为均匀层状介质,且第N层的电阻率和厚度为ρ_n和h_n。电偶极子位于大地表面,偶极矩为P=IdL,两个垂直偶极子的交点即其各自的中心为所选取的直角坐标系和柱坐标系的坐标原点,坐标系的x轴与x方向的电偶极子重合,z轴方向垂直向下。则地表电磁场各分量表达式为:

(6)

\begin{array}{l} E_{r} = \frac{I d L}{2 π} \cos φ [\frac{i ωμ}{r} \int_{0}^{\infty} \frac{1}{m + \frac{m_{1}}{R^{*}}} J_{1} (mr) d m - ρ_{1} \int_{0}^{\infty} \frac{m m_{1}}{R} J_{0} (mr) d m + \frac{ρ_{1}}{r} \int_{0}^{\infty} \frac{m_{1}}{R} J_{0} (mr) d m], \end{array}

(7)

\begin{array}{l} E_{φ} = \frac{I d L}{2 π} \sin φ [\frac{ρ_{1}}{r} \int_{0}^{\infty} \frac{m_{1}}{R} J_{1} (mr) d m - i ωμ \int_{0}^{\infty} \frac{m}{m + \frac{m_{1}}{R^{*}}} J_{0} (mr) d m + \frac{i ωμ}{r} \int_{0}^{\infty} \frac{1}{m + \frac{m_{1}}{R^{*}}} J_{1} (mr) d m], \end{array}

(8)

\begin{array}{l} H_{r} = \frac{I d L}{2 π} \sin φ [\int_{0}^{\infty} \frac{m}{m + \frac{m_{1}}{R^{*}}} J_{1} (mr) d m + r \int_{0}^{\infty} \frac{m_{1}}{R^{*}} \frac{m}{m + \frac{m_{1}}{R^{*}}} J_{0} (mr) d m], \end{array}

(9)

\begin{array}{l} H_{φ} = \frac{I d L}{2 π} \cos φ \int_{0}^{\infty} \frac{m}{m + \frac{m_{1}}{R^{*}}} J_{1} (mr) d m, \end{array}

(10)

\begin{array}{l} H_{z} = \frac{I d L}{2 π} \sin φ \int_{0}^{\infty} \frac{m^{2}}{m + \frac{m_{1}}{R^{*}}} J_{1} (mr) d m 。 \end{array}

式中:

\begin{array}{l} R^{*} = \coth [m_{1} h_{1} + \cot h^{- 1} \frac{m_{1}}{m_{2}} \coth (m_{2} h_{2} + \dots + \cot h^{- 1} \frac{m_{N - 1}}{m_{N}})], \\ R = \coth [m_{1} h_{1} + \cot h^{- 1} \frac{m_{1} ρ_{1}}{m_{2} ρ_{2}} \coth (m_{2} h_{2} + \dots + \cot h^{- 1} \frac{m_{N - 1} ρ_{N - 1}}{m_{N} ρ_{N}})], \\ m_{j} = \sqrt{m^{2} - k^{2}}, 准静态下 k_{j}^{2} = \frac{i ωμ}{ρ_{j}} 。 \end{array}

柱坐标系下的计算结果可由下式变换到直角坐标系下:

(11)

\begin{array}{l} E_{x 1} = E_{r} \cos φ - E_{φ} \sin φ, \\ E_{y 1} = E_{r} \sin φ - E_{φ} \cos φ, \\ H_{x 1} = H_{r} \cos φ - H_{φ} \sin φ, \\ H_{y 1} = H_{r} \sin φ + H_{φ} \cos φ 。 \end{array}

对于y方向的电偶极子产生的各电磁场分量通过坐标变换可得到:

(12)

[\begin{array}{l} E_{x 2} \\ E_{y 2} \\ H_{x 2} \\ H_{y 2} \\ H_{z 2} \end{array}] = [\begin{array}{l} - E_{y 1} (y, - x) \\ E_{x 1} (y, - x) \\ - H_{y 2} (y, - x) \\ H_{x 2} (y, - x) \\ H_{z 2} (y, - x) \end{array}] 。

3 场区划分依据

张量CSAMT测量必须满足远区场的条件,因此远区场的划分对实际工作有重要意义。在施工中往往通过给定一最小收发距r_min,将其作为过渡区与远区的界限,在其之外进行测量。由于近场效应是源自于人工源产生的非平面电磁波,从而造成视电阻率的畸变,MT观测中电磁场为平面波,不存在视电阻率畸变问题。因此,借鉴汤井田的做法^[14],使用张量视电阻率与MT中卡尼亚视电阻率的相对误差作为划分过渡区与远区的依据,并定义如下参数:

(13)

\begin{array}{l} erro r_{xy} = |\frac{ρ_{xy}^{T} - ρ_{xy}^{MT}}{ρ_{xy}^{MT}}| \times 100 %, \end{array}

(14)

\begin{array}{l} erro r_{yx} = |\frac{ρ_{yx}^{T} - ρ_{yx}^{MT}}{ρ_{yx}^{MT}}| \times 100 % 。 \end{array}

作为频率域测深方法,CSAMT的远区条件与场源频率、地层电阻等因素相关。通过利用趋肤深度δ≈503 $\sqrt{ρ_{1} / f}$ 作为收发距的判别标准,可以使得计算结果普适于不同频率与大地电阻率的情况。式中f为信号频率,ρ₁为施工区域大地首层电阻率,可以通过样品、测井和经验去估计。在计算中,张量CSAMT采用十字源发射装置,x、y轴方向发射偶极子中心重合与坐标轴原点且偶极矩相同。

4 水平均匀大地表面最小收发距

图1、图2分别为均匀大地表面标量视电阻率 $ρ_{xy}^{S}$ 、 $ρ_{yx}^{S}$ 以及张量视电阻率 $ρ_{xy}^{T}$ 、 $ρ_{yx}^{T}$ 与MT视电阻率相对误差平面分布,计算中所采用的频率为1 Hz,大地电阻率为100 Ω·m。实际上,由于采用了趋肤深度作为归一化参数,消除了发射源频率与大地电阻率对计算结果的影响,这一点已通过多个频率与地电参数的数值模拟结果验证。由于相对误差大于或小于一定值(>100%或<0.1%)时意义不大反而会影响图像显示,故图中并没显示相应的误差数值(下同)。总体来说,无论对于标量还是张量视电阻率,误差函数总是随着收发距的增大而减少,这与人工源电磁波的性质相吻合。即收发距越大,其电磁场正交性越好,因此与MT所使用的平面波误差减小。同时,除了 $ρ_{yx}^{S}$ 外,误差函数的分布与方位角φ存在相关性,这点可由简单的代数推导获得,对于 $ρ_{yx}^{S}$ ,其计算公式中不再含有φ项,而其他电阻率参数中φ项不可略去,因此造成了误差函数随着φ变化的特征。因为,张量视电阻率与标量视电阻率计算方式的不同,其误差函数的分布也理应不同,图1、图2的差异也证明了这点。可见标量CSAMT的r_min定义方法已经不适用于张量观测方式,需要重新定义适用于张量CSAMT的最小收发距。

图1

新窗口打开| 下载原图ZIP| 生成PPT

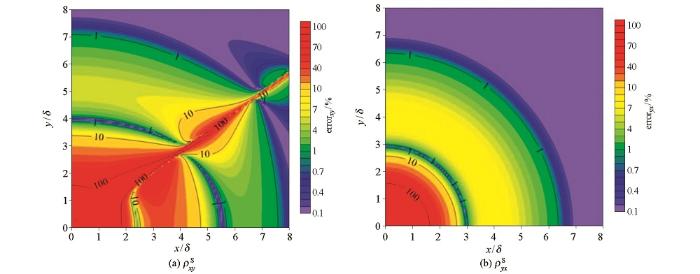

图1 均匀大地表面标量CSAMT与MT视电阻率相对误差平面分布

Fig.1 Plane distribution of relative error for apparent resistivity between scalar CSAMT and MT above uniform halfspace earth

图2

新窗口打开| 下载原图ZIP| 生成PPT

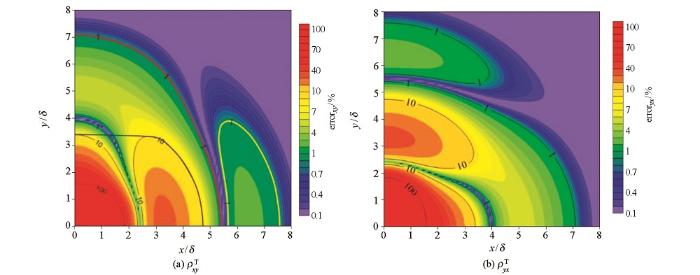

图2 均匀大地表面张量CSAMT与MT视电阻率相对误差平面分布

Fig.2 Plane distribution of relative error for apparent resistivity between tensor CSAMT and MT above uniform halfspace earth

同时,需要注意的是r_min研究的实际意义在于划分有效施工区域,在实际施工中需要避开受人工源信号弱区影响。张量CSAMT由于同时采集5个分量信号,其有效施工区域与标量CSAMT有所不同,根据刘志新的工作^[26],图3给出了张量CSAMT的有效施工区域,图中给出的最小收发距是较为模糊的经验结果。当研究某一方向的r_min时,需注意φ位于有效施工区域内,否则弱区内的观测并无实际意义。本文选取12.5°研究r_min(图4)。

图3

新窗口打开| 下载原图ZIP| 生成PPT

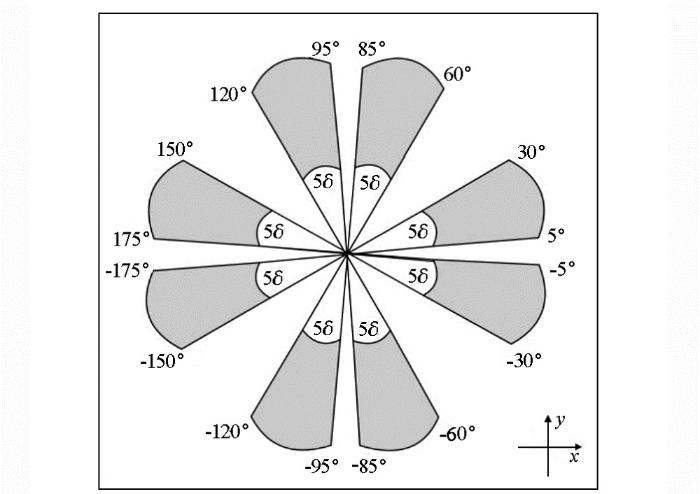

图3 张量CSAMT有效施工区域

Fig.3 Effective observation area for tensor CSAMT

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4 12.5°方向 $ρ_{xy}^{T}$ 相对误差变化曲线

Fig.4 Relative error of $ρ_{xy}^{T}$ in direction of 12.5°

首先对均匀大地表面张量CSAMT与MT视电阻率相对误差平面进行分析。由于图2中相对误差分布较为复杂,对比图2a、b可知error( $ρ_{xy}^{T}$ )与 error( $ρ_{yx}^{T}$ )分布形态相似,可通过简单旋转互相转换,故以error( $ρ_{xy}^{T}$ )分布为例进行分析。

如图2a所示,在x=2.4δ,x=5.6δ,y=4.0δ附近存在带状相对误差低值区域,因此造成图4中error( $ρ_{xy}^{T}$ )沿轴向变化曲线中的若干极小值,并使得相对误差总体上随收发距增大波动减小的趋势。结合表1分析可知,沿x轴方向的1%、10%误差限对应的收发距r均大于沿y轴方向收发距,但3%、5%误差限却远小于72.5°轴方向。这是由于图2a右侧存在一个误差相对高值区域(黄线包围的区域),但该区域内相对误差并不是很大,最高值为2.6%。通常较小的收发距信号强度较大,有利于保证探测深度与抗噪能力,故在布置源时应当将观测点置于椭圆短轴方向,即12.5°方向。若进一步放宽精度要求至10%,此时图中蓝线所包围区域外部为满足测量精度要求的区域。同时,在设置观测点时应避开信号强度较弱的区域。

表1 均匀大地表面张量CSAMT不同误差限所要求的最小收发距r值

Table 1 Minimum offset r required by different error limits for scalar CSAMT above uniform halfspace earth model

误差限	r_min
误差限	1%	3%	5%	10%
$ρ_{xy}^{T}$ 12.5°方向	7.5δ	5.1δ	5.0δ	4.7δ
$ρ_{yx}^{T}$ 12.5°方向	7.1δ	6.3δ	5.6δ	3.4δ

新窗口打开| 下载CSV

5 两层水平大地表面最小收发距

图5、图6分别为G型与D型模型张量CSAMT与MT视电阻率相对误差在12.5°方向随首层厚度变化的误差分布。文中所使用的G型模型ρ₁/ρ₂=0.1,D型模型ρ₁/ρ₂=10,ρ₁、ρ₂分别为首层与基底的电阻率。

图5

新窗口打开| 下载原图ZIP| 生成PPT

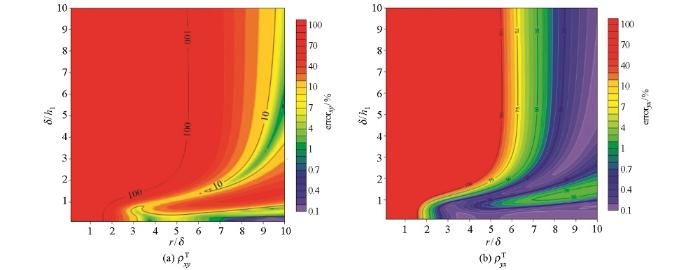

图5 G型模型张量CSAMT与MT视电阻率相对误差分布

Fig.5 Plane distribution of relative error for apparent resistivity between tensor CSAMT and MT above G-type model

图6

新窗口打开| 下载原图ZIP| 生成PPT

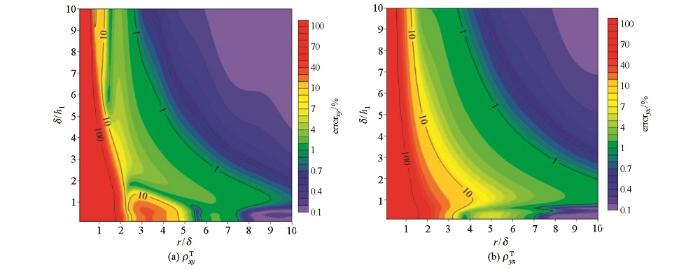

图6 D型模型张量CSAMT与MT视电阻率相对误差分布

Fig.6 Plane distribution of relative error for apparent resistivity between tensor CSAMT and MT above D-type model

对于图5,即首层为低阻层,基底为高阻的情况,可以看出当首层层厚较薄,δ/h₁>0.5时,均匀半空间中定义的r_min已经不适用于G型模型。这是因为首层层厚较薄时,电磁场能量较容易穿透首层,当其传播到高阻基底时候衰减较慢,所以此时由首层电阻率定义的趋肤深度实际上已不能满足电磁场衰减至地面处1/e的条件。而对于高阻基底介质来说,其趋肤深度要远大于表层低阻介质,这也是为什么首层越薄不同误差限所需要的r_min越大。而实际上,假设δ/h₁→∞,采用高阻基底电阻率计算相对误差,其分布与均匀半空间相同。

对于图6,即首层为高阻层,基底为低阻的情况,可以看出其规律与G型模型相反,总体上随着首层厚度减小,各个误差限所需要的r_min减少。这是由于当首层较薄时,电磁场穿透至低阻基底后很快衰减,从而满足趋肤深度的衰减条件,此时有效趋肤深度应小于由表层高阻介质电阻率计算得到的趋肤深度,故首层越薄不同误差限所需要的r_min越小。

由图5、图6可知,对于两层大地,当首层厚度较薄时,采用均匀层状大地得到的不同误差限所需要的r_min会引发很大的误差,尤其是对于G型模型,这一现象会大大地误导实际施工。而大多数工区的地质情况,首层往往是松散低阻覆盖层,电阻率偏小,往往符合G型模型。因此,本文随后通过改变电阻率与层厚给出大量模型的不同误差限所需要的r_min,为实际施工提供一定理论指导。

图7~图9分别为模型空间内1%、5%、10%相对误差分布,纵轴为对数坐标下基底与首层电阻率之比,横轴为层厚变化。图7~图9可应用于电阻率与层厚分别在两个量级的地质模型中,其给出的不同误差限所需要的r_min具有一定的理论指导意义。

图7

新窗口打开| 下载原图ZIP| 生成PPT

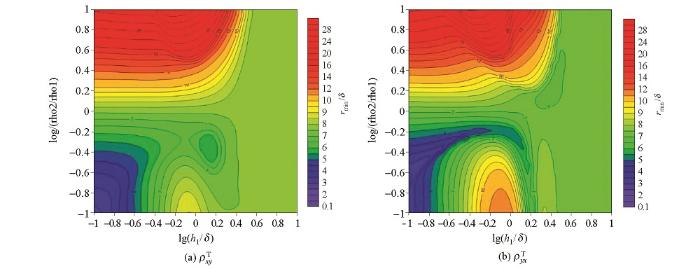

图7 模型空间1%相对误差分布

Fig.7 Distribution of error 1% in model space

图8

新窗口打开| 下载原图ZIP| 生成PPT

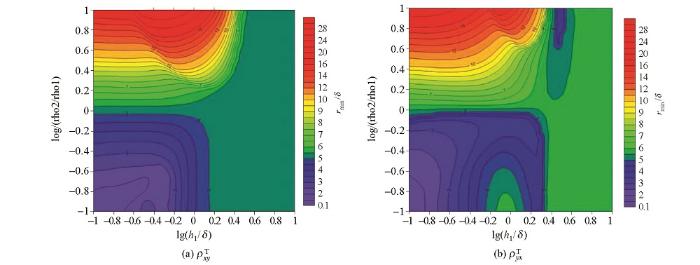

图8 模型空间5%相对误差分布

Fig.8 Distribution of error 5% in model space

图9

新窗口打开| 下载原图ZIP| 生成PPT

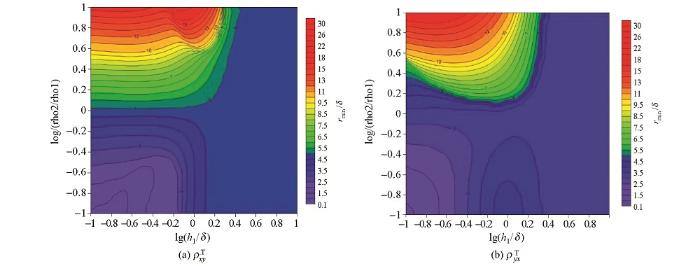

图9 模型空间10%相对误差分布

Fig.9 Distribution of error 10% in model space

总体上说,当首层厚度大于10^0.5δ即约3δ时,其结果与均匀半空间的差别很小;当基底电阻率增大时,不同误差限所需要的r_min迅速增大,而当基底电阻率减小时,不同误差限所需要的r_min减小;如采用均匀半空间模型的r_min,高阻基底模型所造成的误差远大于低阻基底模型。

6 多层水平大地表面最小收发距

对于多层模型,很难去计算一定数量级范围内的所有模型。对于首层电阻率最低或者首层层厚大于3δ的情况,可直接根据均匀半空间结果选取r_min。而对于其他情况,根据汤井田^[14]的工作,建议将基底上方各层等效为一层覆盖层,使用等效电阻率和层厚,并应用2层模型的结果。计算方法如下:

(15)

\begin{array}{l} H' = h_{1} + h_{2} + \dots + h_{n}, \end{array}

(16)

\begin{array}{l} ρ' = H' / (h_{1} / ρ_{1} + h_{2} / ρ_{2} + \dots + h_{n} / ρ_{n}) 。 \end{array}

7 结论

1) 利用与MT中卡尼亚视电阻率的相对误差,可以精确地得到不同误差限下远区所需的最小收发距。张量CSAMT与标量CSAMT的相对误差分布存在很大的差异,不能直接套用标量CSAMT的结果。根据张量CSAMT的有效施工区域,给出均匀半空间模型下12.5°方向不同误差限的收发距。

2) 对于两层模型来说,当首层层厚较薄情况下,应用均匀半空间的结果会带来较大的误差,对于G型模型误差更大。而当首层厚度大于3个趋肤深度时候,可以直接应用均匀半空间结果。本文计算了首层与基底电阻率比值、首层层厚与趋肤深度比值在两个数量级内的大量模型,精确给定了不同误差限下的最小收发距,计算结果对野外施工有一定的理论指导意义。

3) 对于多层模型,若首层电阻率最低或者首层层厚大于3倍趋肤深度,可直接根据均匀半空间结果选取r_min。否则,需要计算等效电阻率与层厚应用2层模型的理论结果。
