0 引言
经过多年的矿产勘查工作,地表矿、重点勘查区的浅部矿已基本探明,现在的矿产勘查重点已转向深部以及重点区外围覆盖区。徐启东等[1]研究认为覆盖区找矿的难点在于各种致矿信息的“弱缓”、“叠加复合”、“缺失和不完整”。要解决以上难点,达到理想的找矿目的,就需要在先进的找矿理论指导下,通过勘查方法的多样性以及各方法的高分辨率来解决。重力、磁法测量作为常规老方法,在断裂划分、岩体圈定等方面具有独特优势,近年来随着仪器精度的提高和数据处理方法的成熟发展,通过对重磁弱异常的提取能有效获得“弱缓”致矿信息,在覆盖区或者深部找矿中发挥重要作用。
安徽省庐枞地区因多期构造变形、岩浆活动以及不同岩相地层系统的相互作用,形成了丰富的黑色、有色、贵金属及非金属矿产[2]。在火山岩盆地中北部已探明罗河、泥河、龙桥、大鲍庄、沙溪、井边等大型铁铜矿床。无为县蔚山地区位于庐枞矿集区与铜陵矿集区结合部的覆盖区,构造条件复杂,地质工作程度较低,找矿工作还未取得大的进展。根据航磁异常分析,安徽省地勘基金设立了预查项目,通过高精度重磁测量工作,结合地质特征和成矿规律, 取得了一定的找矿成果,证明重磁方法在覆盖区找矿中能够发挥重要作用。
1 地质特征
预查区位于庐枞火山岩盆地东缘。庐枞火山岩盆地位于长江中下游断陷带内,地处扬子板块的北缘,西邻郯庐断裂带,接近于扬子和华北两大板块的拼合带。
预查区内大部分为第四系覆盖,东部零星出露有泥盆系、志留系的石英砂岩以及三叠系东马鞍山组的白云岩、白云质灰岩(图1)。
图1
图1

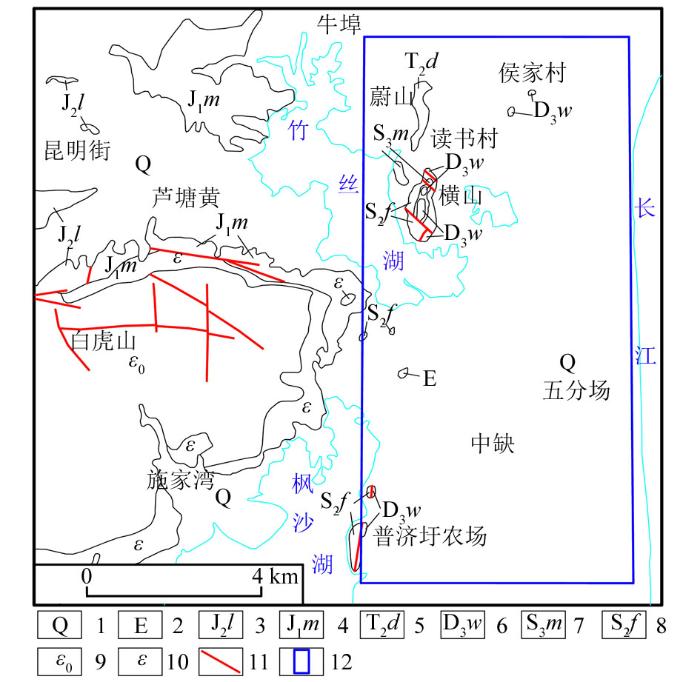

安徽省无为县蔚山地区地质
1—第四系;2—古近系;3—侏罗系罗岭组;4—侏罗系磨山组;5—三叠系东马鞍山组;6—泥盆系五通组;7—志留系茅山组;8—志留系坟头组;9—石英正长岩;10—正长岩;11—断裂;12—预查区
Fig.1
Geological map in the Weishan area of Wuwei in Anhui province
1—Quaternary system;2—Paleogene system;3—Jurassic Luoling Fm;4—Jurassic Moshan Fm;5—Triassic Dongmaanshan Fm;6—Devonian Wutong Fm;7—Silurian Maoshan Fm;8—Silurian Fentou Fm;9—Quartz syenite;10—Syenite;11—fault;12—Pre-investigation area
区域上断裂构造较发育。主要构造方向为NE向,次为NW向。预查区内最大断裂为NE向的汤沟—陈瑶湖断裂。该断裂为庐枞盆地的东界。
区域上—中生代岩浆活动强烈,侵入岩以中酸性岩为主。预查区位于黄梅尖岩体东侧,区内无岩体出露,但根据重磁异常特征推测黄梅尖岩体东沿至查区西南部,在预查区西北部的蔚山可能隐伏有小规模的中酸性岩体。
2 重磁异常特征及地质解释
预查区大部分为第四系覆盖,新近系—第四系厚度约20~50 m[3],地质工作开展相对较困难,但通过对重磁线性异常和局部异常的提取,可以有效查明区内的断裂以及岩体的分布。同时铁矿床能引起明显的正磁异常和一定幅度的重力高。因此在该地区,可以利用重磁方法达到间接或直接找矿的目的。
2.1 物性特征
区内除沉积岩、硅化岩、凝灰岩类外,其他类岩(矿)石均具一定磁性。磁铁矿(κ=170 000×4π×10-6SI,Jr=15 000×10-3 A/m)能形成强度大于1 000 nT的磁异常。侵入岩、潜火山岩一般具中等磁性,其中闪长岩类、二长岩类为中偏强磁性(κ=(3 000~8 000)×4π×10-6SI,Jr=(700~1 000)×10-3 A/m),正长岩、粗面岩类、辉石粗安岩类为中偏弱磁性(κ=(1 000~2 000)×4π×10-6SI,Jr=(500~700)×10-3 A/m)。火山熔岩类呈中弱磁性。
2.2 测网布置及数据处理
根据预查区及周边区域地层走向,设计重力、地磁测线方位90°。重力测量测网密度200 m×40 m,测量方式为相对测量,经地形改正、纬度改正、布格改正后获得了预查区布格重力异常特征;地磁测量测网密度100 m×40 m,测量参数为地磁总场值,经日变改正、纬度改正、高度改正获得了预查区ΔT异常特征。
为突出目标异常特征,对原始异常进行了圆滑、导数求取、化磁极、剩余异常提取等数据处理。
2.3 重力场特征

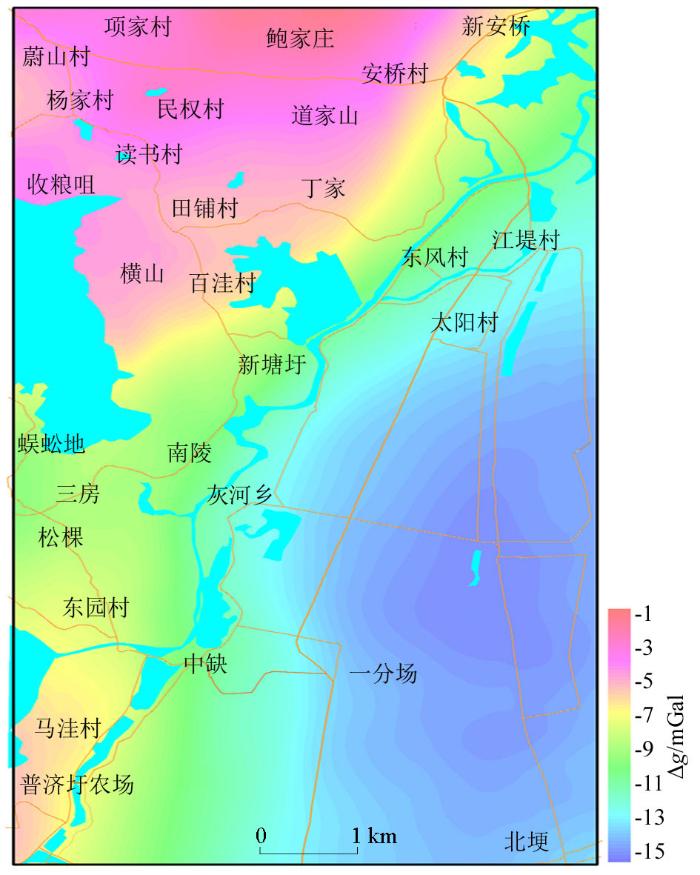

庐枞盆地位于沿江地区NE向高背景重力异常带中段,两侧为NE-NNE向区域性重力梯度带。重力梯度带反映了区域性断裂构造形迹,是盆地边界断裂的反映。预查区位于盆地东侧NE向梯度带上的EW向黄梅尖重力低和NNE向陈瑶湖重力低的结合部位(图2)。预查区内重力场特征如图3所示,布格重力异常总体以密集的梯度带状自南向北呈SN向转为NE向穿过查区,折转处位于横山以南。重力场梯度带上半部呈NE向,至灰河乡转为SN向,该梯度带反映了区域断裂汤沟—陈瑶湖断裂的行迹。其北部及西南部为重力高值区,布格重力高值达-1.5×10-5 m/s2,高峰值在重力测区的北部。北部重力高主要由浅伏的三叠系—石炭系碳酸盐岩地层引起,西南部重力高属于庐枞火山岩盆地重力高背景的一部分,对应有幅值较大的正磁异常,该重力高可能由浅部矿化和深部存在的密度较大的碱性岩体引起;南东侧重力低异常位于五分场分队附近,SN走向、呈不规则椭圆状,规模较大,极值为-14.5×10-5 m/s2,该重力低是新生代断陷盆地的反映。南西侧以及北侧重力高异常均未封闭,其中北侧重力高异常呈舌状向南西伸向蔚山。
图2
图2

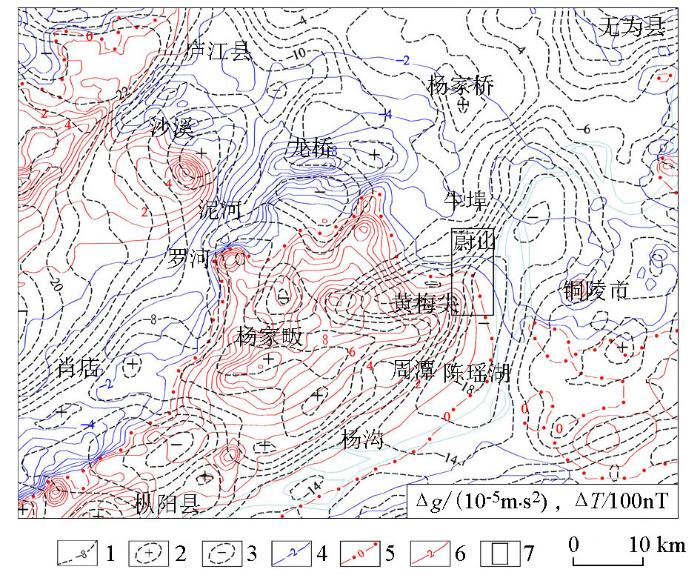

庐枞地区区域重、磁异常
1—Δg等值线;2—重力高;3—重力低;4—ΔT负等值线;5—ΔT零值线;6—ΔT正等值线;7—预查区
Fig.2
Gravity and magnetic anomaly map of the Luzong area
1—Δg contour;2—gravity high;3—gravity low;4—ΔT negative contour;5—ΔT zero contour;6—ΔT positive contour;7—pre-investigation area
图3
2.4 地磁场特征
庐枞盆地磁异常(图2)总体呈NE向条块状展布,北东宽、南西窄,并在周潭北向东凸出,背景场大于200 nT。该背景场前人研究认为是由深部隐伏的岩性为二长岩等中碱性岩类的岩基引起[6,7]。预查区位于庐枞盆地NE向条块状异常东侧凸出部的边缘部位。预查区内ΔT化极异常(图4)特征相对简单,异常主体上NNE向展布,幅值由北西往南东逐渐减小。西部正磁背景场上叠加有读书村、三房局部磁异常,其中读书村磁异常呈近等轴状展布,最大值约300 nT。在三房北分布一近等轴状高磁异常区,最大值约为720 nT。三房南边预查区边界上也存在一幅值约为700 nT左右的不完整局部异常。预查区北部和东南部为负磁异常区,分别对应重力高和重力低,反映了三叠系至石炭系灰岩、新生代沉积砂岩等无磁性或者微磁地层。

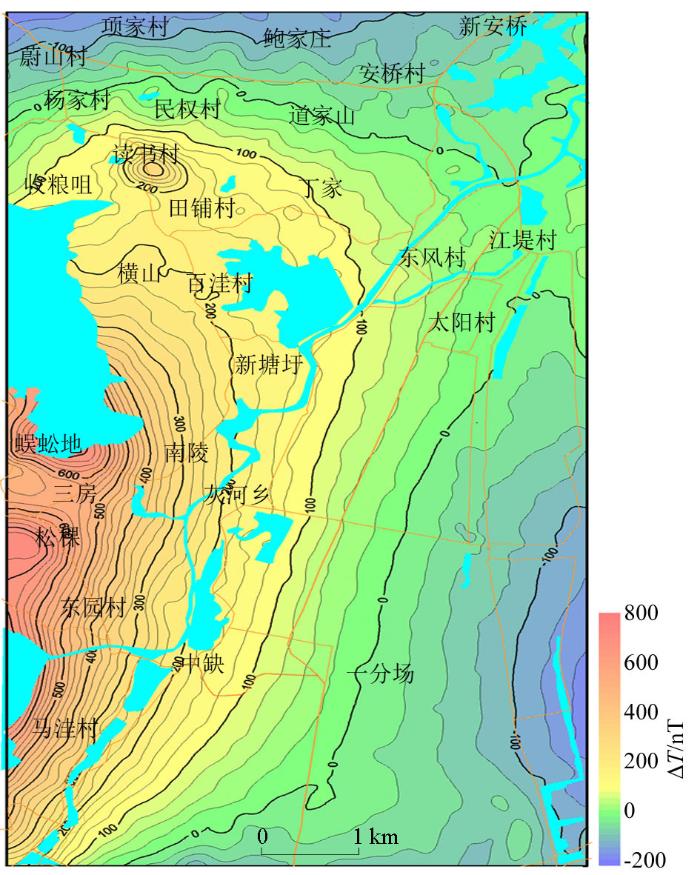

图4
3 局部异常筛选与钻孔验证
3.1 局部异常筛选
图5
图5

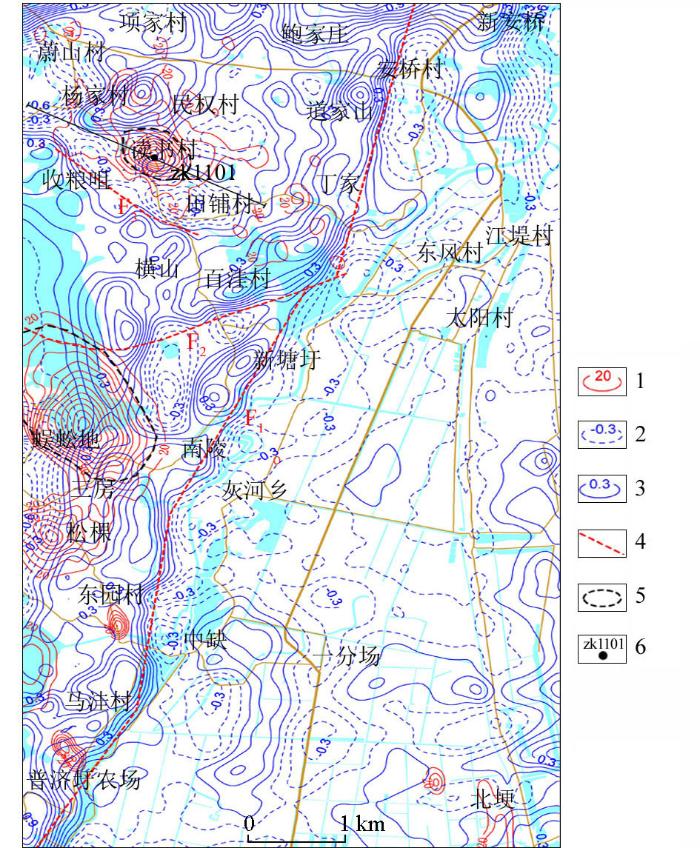

蔚山地区剩余重磁异常
1—剩余正磁异常;2—剩余重力高;3—剩余重力低;4—推断断裂;5—推断岩体;6—钻孔
Fig.5
Residual gravity and magnetic anomaly map in Weishan area
1—residual positive magnetic anomaly;2—residual gravity high;3—residual gravity low;4—inferred faults;5—inferred rock mass;6—drilling
从图5可以看出剩余正磁异常和剩余重力高异常主要分布在F1断裂以西,剩余正磁异常推测主要由中酸性岩体和磁铁矿化引起;剩余重力高异常推测主要为三叠系—石炭系碳酸盐岩地层的反映。
读书村异常位于预查区北部的读书村。剩余异常表现为近等轴状,直径约为500 m,强度约为200 nT,推测由中酸性岩体及铁矿(化)体引起;布格重力异常表现为局部重力低,推测为中酸性岩体的反映,在重力低异常中,位于磁异常中心位置附近存在一个近等轴状,面积约0.4 km2,幅值约100 mGal的微弱重力高,可能为矿化或者矽卡岩化等引起的密度变化产生。
三房北异常位于预查区的中—西部三房以北、竹丝湖以南。剩余重磁异常不完整,剩余化极磁异常中心位于竹丝湖内,强度大于200 nT,推测由中酸性岩体及铁矿(化)体引起;布格重力异常表现为局部重力低中存在约300 mGal的重力高带。
通过对预查区重磁异常特征分析发现,读书村以及三房北重磁局部异常位于推断区域性深大断裂(F1)周边,附近均存在推断次级断裂构造,且均推测浅部有中酸性岩体侵入,具有较大的找矿潜力。尤其是读书村恰好位于北部重力高(灰岩)与南部高磁异常(岩体)的结合部位,具有非常有利的成矿条件。
3.2 剖面重磁异常反演
图6
图6

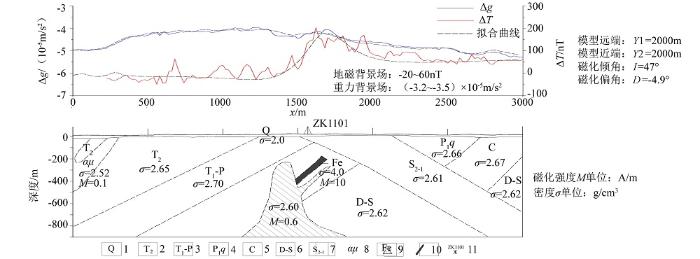

11线2.5D重磁反演剖面
1—第四系;2—三叠系中统;3—三叠系下统-二叠系;4—二叠系栖霞组;5—石炭系;6—泥盆系-志留系;7—志留系中下统;8—安山玢岩;9—推断岩体;10—推断磁铁矿体;11—设计钻孔及编号
Fig.6
Line 11 2.5D gravity and magnetic inversion profile
1—Quaternary system;2—Triassic middle series;3—Triassic lower series- Permian system;4—Permian Qixia Fm;5—Carboniferous system;6—Devonian system-Silurian system;7—Silurian lower-middle series ;8—Andesiticporphyrite;9—inferred rock mass;10—inferred magnetite ore;11—design drilling and number
3.3 钻孔验证
根据读书村剩余异常特征(剩余化极正磁异常中心,剩余重力高)和剖面重磁2.5D联合反演结果,在读书村布设了钻孔zk1101进行了验证。结果在孔深260~350 m段石炭系船山组中累计见视厚度近40 m,TFe品位52%、mFe品位38%的富铁矿体,围岩为矽卡岩,500 m深处见花岗斑岩岩体。邬宗玲等[13]研究认为该矿体具有层控矽卡岩型成矿地质特征。
4 结论
1) 通过高精度重磁测量,获得覆盖区磁场、重力场特征,能对区内构造和岩体进行快速、有效地划分和圈定。
2) 对重磁数据采取合适的数据处理方法,提取目标异常,结合地质特征和成矿规律,圈定矿致异常,能达到直接找矿的目的。
3) 对重点局部异常开展剖面工作,并对剖面异常进行地质约束2.5D联合反演,能对钻孔定位提供有效帮助。
