0 引言
西部复杂地区,油气勘探工作的广度、深度和难度都在不断加大。受地表和地质条件的影响,深部地震数据信噪比低,反射界面不明显,进而制约了深层油气勘探的进一步突破。勘探实践和经验证明:在油气勘探中有两个主要发展方向,一是走高精度、精细解释之路,向高精度要信息,向精细解释要效果;二是走综合之路,充分发挥重、磁、电、震综合勘探的地球物理技术潜力,从综合物探解释中找出路。深层油气资源勘探的重要性与复杂性要求相关技术必须不断发展,地震—非地震的联合勘探有望成为深层油气勘探的突破口。
重力在深部构造识别方面有独特的优势,重力密度界面反演是勘探地球物理反演的一个重要分支,对研究区域地质特征及基底深部构造具有非常重要的意义,主要是根据在地面某地段上观测的地下重力异常值来确定深部异常源的某个密度界面[1]。近年来,众多地球物理学家对重力界面反演方法展开大量研究[2]。频率域中的Parker-Oldenburg迭代算法是20世纪70年代R.L.Parker和D.W.Oldenburg提出的横向常密度界面正反演方法[3,4],它能计算物性横向变化的连续界面,且计算效率高,所以得到广泛的应用。由于频率域反演时指数因子的高频放大作用,反演不能稳定收敛,为保证反演稳定收敛,通常采用加低通滤波器的方法,但低通滤波器的参数选择较难控制。为解决频率域反演收敛性的问题,一些学者研究了其他措施,如关小平[5]在空间域内由平板公式给出界面深度初值,再于频率域内中用Parker公式正演拟合实测异常,该方法结合了空间域迭代反演的稳定性及频率域正演计算的快速优点,避免了直接迭代反演的发散性;王万银等[6]提出双界面模型重力场正演时级数求和的快速收敛方法和反演时保证反演问题稳定快速收敛的具体措施,在密度界面正反演方面取得较好的效果;王金波等和张会占等[7,8]利用小波多尺度分解替代低通滤波器,在重力位场分解过程中取得了较好的效果;张凤旭等[9]采用余弦变换并利用正则化因子压制高频干扰,提高了位场数据处理的速度和精度;肖鹏飞等[10]利用逐次迭代向下延拓方法代替原来频率域方法中的向下延拓算子,改进了反演的稳定性;胡立天等[11]采用带控制点的三维密度界面反演方法取得较好的反演效果。另外,密度界面反演中,密度是一个很重要的参数,其取值直接影响结果的准确性。对于频率域方法,最初采用的物性为常数或横向变化,一些学者将Parker-Oldenburg方法推广到物性可随深度变化的三维情况,物性随深度变化的频率域方法主要包括线性密度—深度关系、指数密度—深度关系、二次多项式密度—深度关系和抛物线密度—深度关系[12,13,14,15]。
1 方法原理
与之对应的重力界面反演公式为:
式中:Δg为重力异常,F[Δg]为重力异常的傅式谱,G为万有引力常数, z0为密度界面平均深度,δ(ξ,η)为横向二维密度差,Δh为相对于z0的界面起伏深度。
假设已知地层与下部介质之间的密度差δ(ξ,η),参考面深度z0已知或给定,就可以针对目标重力异常进行反演计算,获取密度界面展布,收敛标准是相邻两次计算出的界面起伏Δh之间的均方差小于某个给定的数值。密度随深度变化的三维正反演算法均是在上式中引入密度纵向变化数学模型推导而来,在这就不详细介绍。
2 方法实现
重力异常是地下物质密度分布不均匀引起的重力随空间位置的变化,能否从叠加重力异常中精细分离出目标地质体的重力异常信息是决定反演质量的关键,然而地质目标重力异常的提取与分离一直是最困难的问题。本文在Parker-Oldenburg密度界面反演方法快速稳定收敛的基础上,充分进行原始重力数据的精细处理,通过钻井—地质空间约束,开展地震剥层正演,实现空间域场源精细分离,最后开展迭代反演计算获得深部目标层界面展布特征。
2.1 重力数据处理
图1

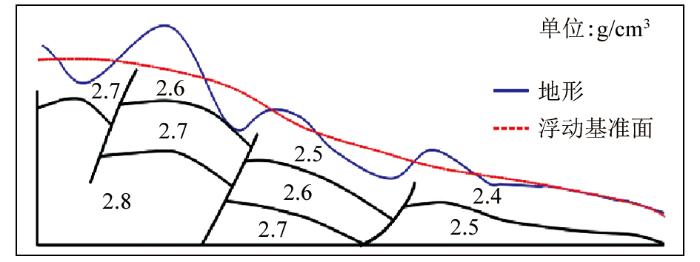

图1
变密度重力地形与中间层改正示意
Fig.1
Schematic diagram of variable density gravity topography and middle layer correction
2.2 岩石物性分析
岩石及地层的密度是对重力数据进行各项校正不可缺少的参数,并且在重力异常的正反演计算中都是至关重要的物性参数,因此岩石密度的测定及分析工作极为重要。综合利用野外岩石采样和钻井岩心密度测试分析结果,分析总结不同类型岩性与地层密度变化规律,明确地层界面密度差,为重力反演奠定物性基础。
2.3 建立地层变密度物性模型
图2

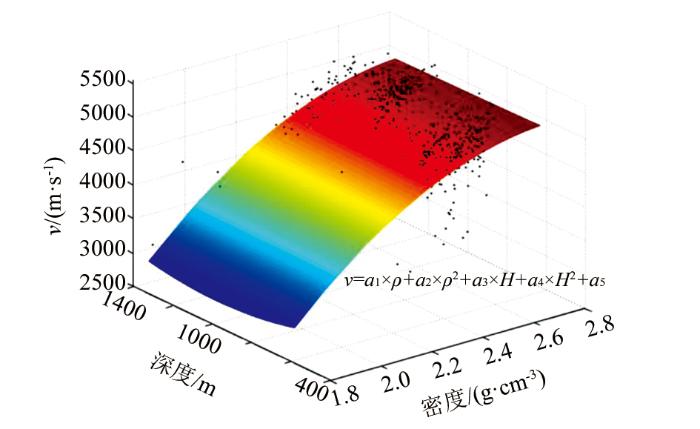

图2
某地区砂岩速度—密度—深度拟合曲面示意
Fig.2
Schematic diagram of velocity-density-depth fitting surface of sandstone in an area

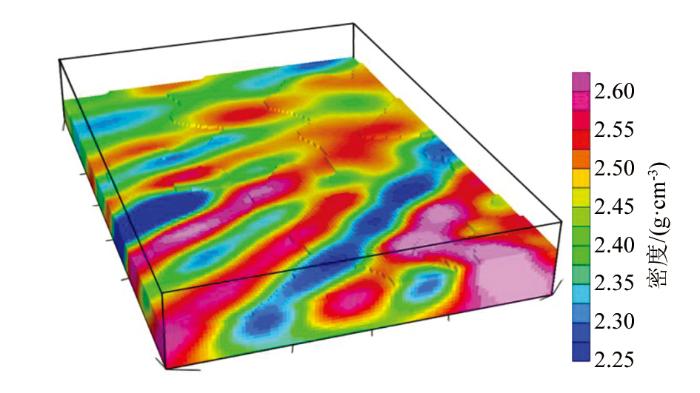

图3
图3
某地区三维变密度模型示意
Fig.3
Schematic diagram of a three-dimensional variable density model in an area
2.4 重力—地震联合重力场分离
利用地震数据进行浅部地层的精细勾画,通过确定的地质层位及相应的三维变密度模型构建重力正演模型,对已知层位所产生的重力响应进行正演剥离,从叠加重力异常中精确分离出由目标地质体引起的异常。
2.5 空间域约束确定基准面深度
在空间域添加钻井—地震约束,选取过井的“十”字地震剖面,通过钻井—地震解释建立精细的浅部地质模型,在深部建立一个初始界面平板模型,对各个地层充填合理的密度参数,通过修改和校正深部界面模型,迭代多次,最终根据正演重力异常与实测重力异常的曲线拟合来确定目标层密度基准面深度上下限控制范围。
2.6 迭代反演确定密度界面
在确定密度基准面深度控制的基础上,对“剥层”后的目标重力异常进行频率域三维密度界面反演,多次试验优选迭代次数,逐步迭代使理论正演重力异常与剥层剩余重力异常拟合,最终得到与基准面深度相差最小的密度界面,进而确定目标层界面展布特征。
3 实际应用

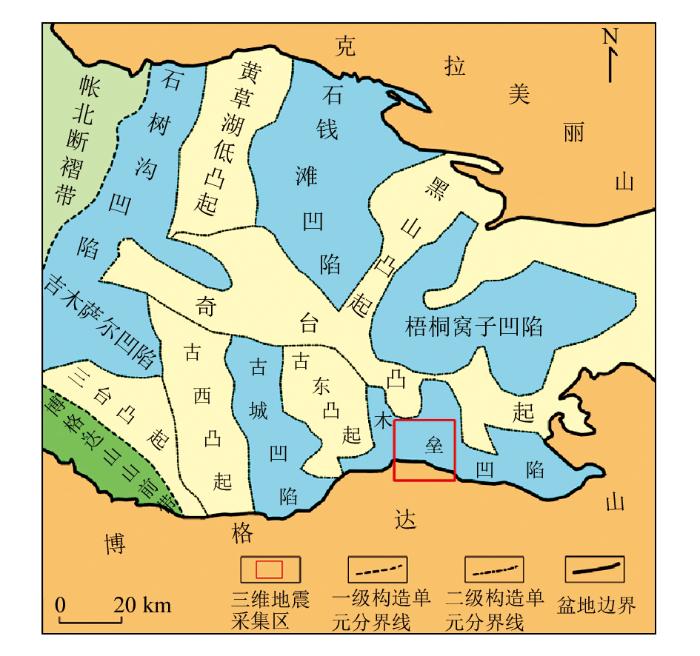

图4
图5

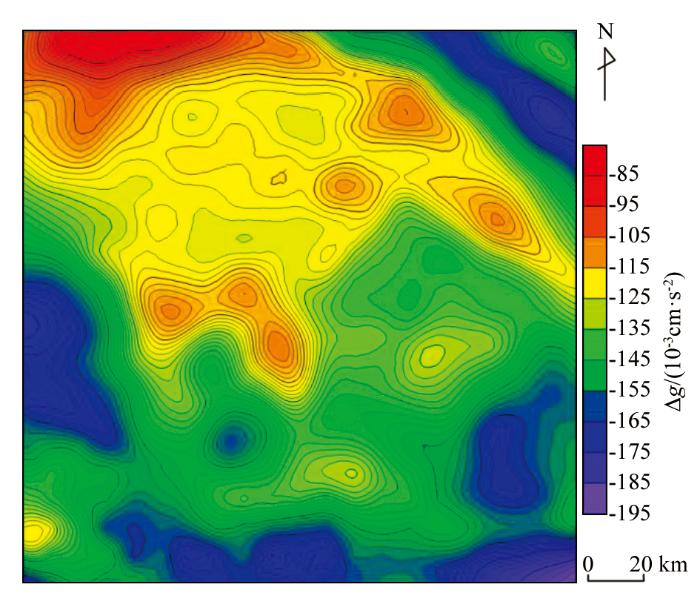

图5
准东地区1:20万布格重力异常
Fig.5
The 1:200000 bouguer gravity anomaly map of the Zhundong region
图6

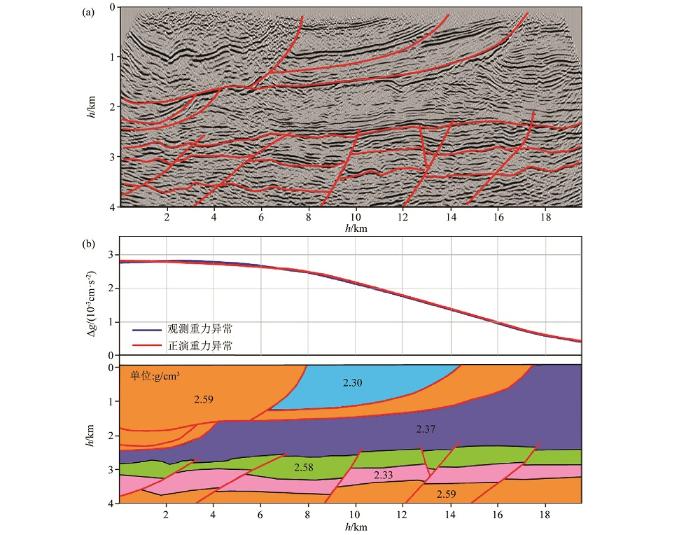

图6
基于地震—地质模型的重力正演模拟示意
a—基于地震数据的构造解释模型;b—基于构造模型的重力正演模型
Fig.6
Gravity forward demonstration based on seismic-geological model
a—structural interpretation model based on seismic data;b—based on construction model
另外,密度基准面深度控制是反演的关键,在基于地震数据的构造模型基础上,采用人—机联作的二维剖面正演模拟技术手段,对各个地层赋予合适的地层密度,逐步迭代计算出最合理的密度基准面深度,从而确定目标层基准面的深度范围(图7)。对剥层剩余重力异常开展迭代反演,获取了地震三维区石炭系顶界面埋深图,与地震解释成果对比可知,预测误差在50~100 m之间,满足勘探精度要求。
图7

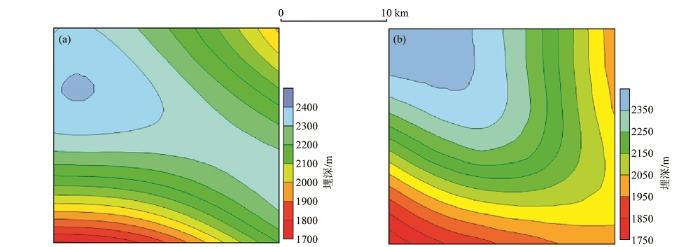

图7
重力反演与地震解释成果对比
a—剥层重力反演获取的石炭系顶界面;b—地震解释获取的石炭系顶界面
Fig.7
Comparison of gravity inversion and seismic interpretation
a—the top interface of carboniferous obtained by stripping gravity inversion;b—the top interface of carboniferous obtained by seismic interpretation
结合重力数据频率域处理成果,通过精细标定与对比获取了整个准东地区石炭系重力异常(图8)。从石炭系重力异常图上可以看出,受区域大断裂控制,区内主要发育5个残留沉降带,均表现为重力负异常带,被构造正异常带分割,具有凹凸相间的“棋盘式”构造格局。
图8

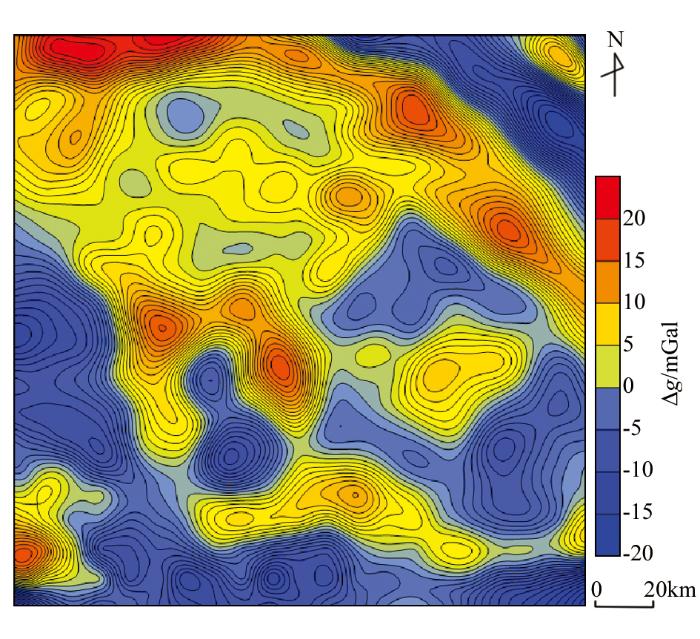

图8
准东地区1:20万石炭系重力异常
Fig.8
The Residual gravity anomaly map of 1:200000 stripped layers in Zhundong region
以重震联合标定的石炭系顶界面基准面为约束条件,进行密度界面反演获取了全区的石炭系顶界面展布(图9)。反演结果表明,凹陷区带石炭系顶面埋深一般为2 000~3 500 m,凸起区带石炭系顶面埋深一般为1 000~1 500 m,该结果为准东地区石炭系地质目标研究提供了有利的参考依据。
图9

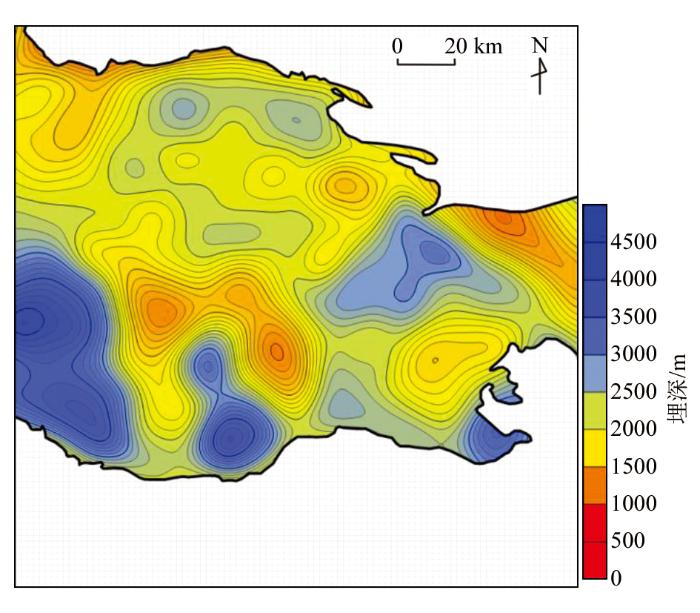

图9
准东地区石炭系顶界面埋深预测
Fig.9
Buried depth prediction map of carboniferous top in Zhundong region
4 结论
文中采用基于三维地震剥层的重力界面反演方法,综合应用重力、地震信息,通过对重力异常资料的处理及地震“剥皮”技术精细剥离沉积盖层引起的重力异常,基准面深度约束迭代收敛反演,能够有效获取深部地层地质结构属性,弥补了在山前带、深洼带等复杂地区地震资料对深层内幕结构识别能力的不足,可以有效的引导深层地质建模和综合解释。随着一系列针对性的综合物探配套技术的推广应用,综合物探必会在油气复杂勘探领域发挥越来越大的作用。
