0 引言
东胜气田位于鄂尔多斯盆地北部, 横跨伊盟隆起、伊陕斜坡和天环坳陷3个构造单元,锦72井区位于伊盟隆起南部泊尔江海子断裂以南,伊陕斜坡东北部,研究区在石炭—二叠系发育一套内陆碎屑岩沉积体系。主要目的层下石盒子组属于冲积辫状河沉积,厚度约120 m,自下而上可分为盒1段、盒2段、盒3段,其中盒1段沉积时期为辫状河发育的幼年—壮年期,盒1地层厚度达60 m,砂岩厚度20~30 m,平均渗透率为0.45 mD,孔隙度分布区间为5%~15%。
锦72井区主要目的层为盒1段,研究区内大部分井钻遇效果不好,综合分析认为锦72井区盒1段储层纵向非均质性强,含气饱和度变化大,气水赋存状态多样,气层、气水同层与水层较难区分,预测有效气层是目前勘探开发的关键问题。
1 测井响应特征
1.1 储层测井响应特征
图1
图1

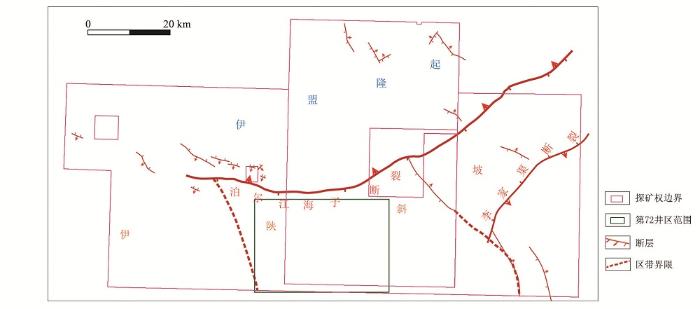

东胜气田锦72井区构造位置
Fig. 1
The map of structural location in wellblock Jin 72 of Dongsheng gas field
图2
图2

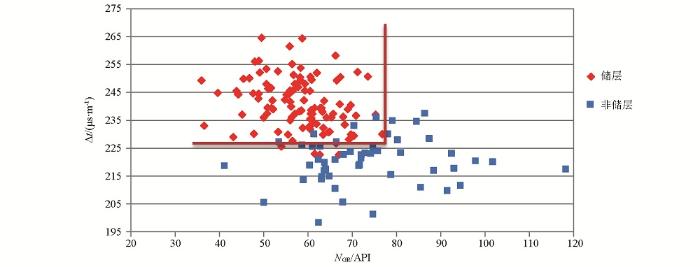

锦72井区盒1段自然伽马与声波时差交会
Fig. 2
Natural gamma and sonic time difference intersection diagram of He 1 reservoir in wellblock Jin 72
1.2 储层流体测井响应特征

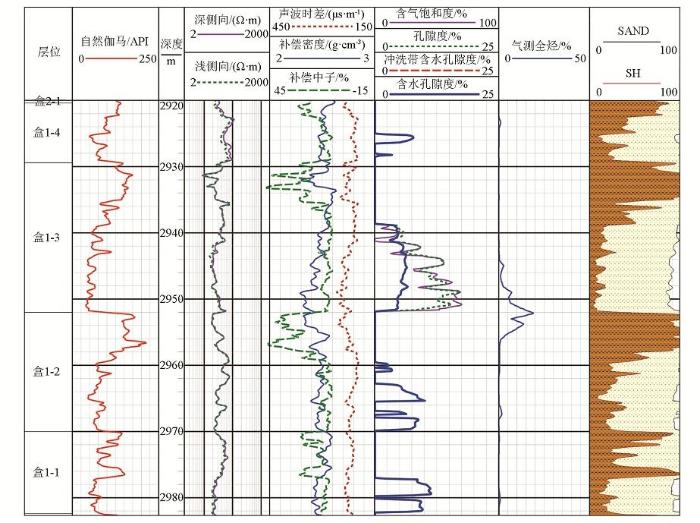

图3为锦72井区一口水平井导眼段测井与气测综合图,图中盒1-3层底部自然伽马值低,平均46API,且曲线呈箱型分布,深侧向电阻率平均值为31 Ω·m,表明储层的物性较好,含气饱和度较高;盒1-2、盒1-1层底部,自然伽马值较低,平均55 API,曲线呈箱型分布,深侧向电阻率平均19 Ω·m,深侧向测井值相比盒1-3层底部变小,储层的物性变差,含气饱和度降低,解释为水层。储层气水赋存状态较为复杂,气层、气水同层、水层的声波时差数值出现大量重叠,气层与水层的测井响应区别主要是在深测向测井中,水层表现为相对低阻。
图3
图3
锦72井区某井导眼测井与气测综合
Fig. 3
A well logging and gas measurement integrated map of in wellblock Jin 72

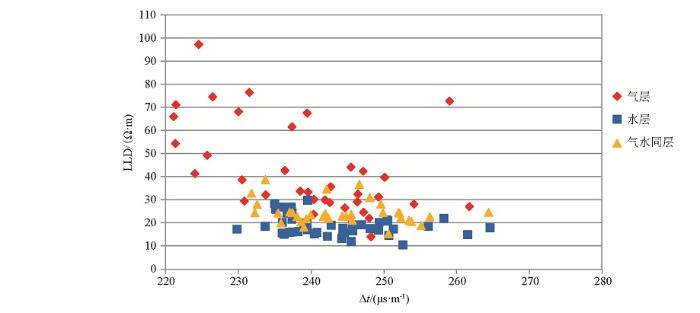

基于以上测井特征分析,选取锦72井区32口井盒1段测井解释结果进行气层、水层、气水同层识别。图4是声波时差与深侧向测井交会分析图,分别为气层、水层、气水同层的声波和深侧向的响应特征,分析表明,锦72井区水层测井最敏感参数是深侧向测井值变小,而气水同层与气层、气水同层与水层测井响应区分度不大,对气层和水层的测井响应区分较好,认为气层的深侧向测井电阻率(LLD)值一般大于40 Ω·m,而水层的深侧向测井电阻率(LLD)值小于20 Ω·m。
图4
图4
锦72井区盒1段储层流体测井识别特征
Fig. 4
The feature of logging identification of He 1 reservoir fluid in wellblock Jin 72
表1 锦72井区盒1段测井识别标准
Table 1
| 参数 | 泥岩 | 砂岩 | |||
|---|---|---|---|---|---|
| 干层 | 水层 | 气水同层 | 气层 | ||
| 自然伽马/API | >78 | ≤78 | ≤78 | ≤78 | ≤78 |
| 声波时差/(μs·m-1) | —— | <227 | ≥227 | ≥227 | ≥227 |
| 深侧向电阻率/(Ω·m) | —— | —— | ≤20 | 20<LLD≤40 | 40<LLD≤100 |
2 纵横波速度比分析
2.1 横波预测
前人理论研究已经证明含气砂岩随饱和度的降低,纵波速度明显升高而横波速度升高程度较小,纵横波速度比增大,对储层含气性比较敏感
图5
图5

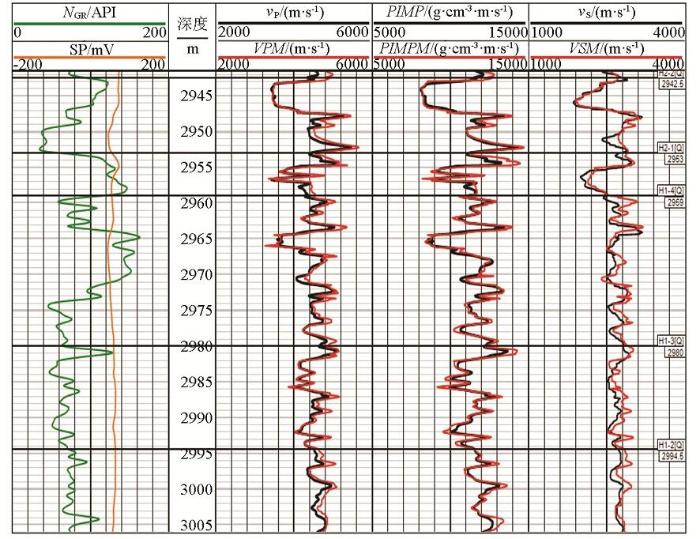

锦91井预测曲线与实测曲线对比
Fig. 5
Comparison of predicted curve and measured curve of Jin 91
2.2 储层预测

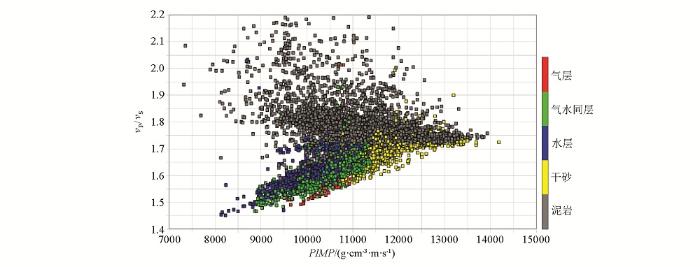

通过单井测井曲线的岩石物理响应特征分析和自然伽马、声波时差、电阻率测井曲线的定量化判识以及对研究区内32口井目的层盒1段的综合解释,分别划分出泥岩层、干砂层、水层、气水同层、气层,再由纵波阻抗与纵横波速度比交会分析(图6)可知,盒1段泥岩的纵横波速度比大于1.67,泥岩层与砂岩层的纵波阻抗分不开;干砂层的纵波阻抗大于11 400 g·cm-3·μs·m-1;水层、气水同层、气层的纵横波速度比(vP/vS)小于1.67,纵波阻抗小于11 400 g·cm-3·μs·m-1。纵横波速度比为储层敏感参数。
图6
图6
锦72井区32口井盒1段纵横波速度比与纵波阻抗交会
Fig. 6
The crossplot of vP/vS and impedance of 32 wells inHe 1 member of wellblock Jin 72

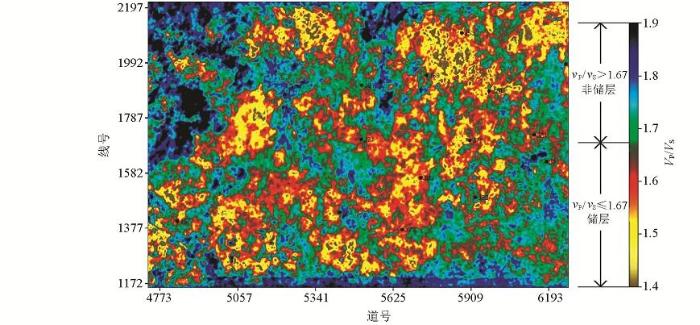

如何获取储层敏感参数,本文采用纵横波速度比叠前反演方法,利用了叠前道集的偏移距信息。图7为研究区盒1段纵横波速度比的反演平面,图中黄色和红色区域为储层相对发育区域,其纵横波速度比在1.67以下,表明研究区目的层盒1段储层比较发育。为了验证和实际钻井的符合率,在对研究区包括新钻的4口井共36口井验证中,储层钻遇砂岩符合32口,符合率为89%;而验证气层钻遇符合19口,符合率仅为53%。这说明纵横波速度比反演的结果能较好地区分岩性,但很难区分气层、水层、气水同层。从地质沉积方面分析,认为研究区目的层盒1段距离物源较近,沉积条件复杂,砂岩粒度横向变化快;烃源岩成熟度低,充注动力不足,储层含气性普遍较差,气水赋存状态复杂多样,没有统一的气水界面。
图7
图7
锦72井区盒1段vP/vS反演平面
Fig. 7
vP/vS inversion plan of He1 section of Jin 72 well area
2.3 储层流体识别

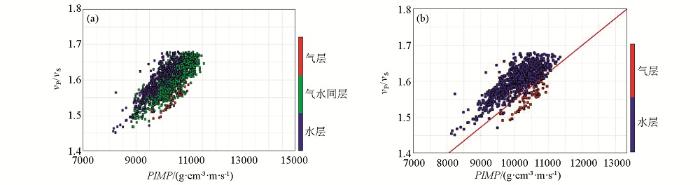

上述表明纵横波速度比能较好地区分岩性,区分不了流体。为此,对锦72井区的盒1段水层、气水同层、气层进行纵横波速度与纵波阻抗交会分析。图8a为锦72井区盒1段水层、气水同层、气层的纵横波速度比和纵波阻抗的交会图,可以看出,在同一纵波阻抗时,纵横波速度越小则储层的含气饱和度越高;但是水层与气水同层数据点在交会图上重叠较多,气水同层与气层亦是,纵横波速度比与纵波阻抗对水层、气水同层两者与气水同层、水层两者的区分度不好。图8b为锦72井区盒1段水层与气层的纵横波速度比与纵波阻抗交会图,可以看出,水层与气层在纵横波速度比与纵波阻抗交会图上重叠较少,因此,通过对能够区分气层与水层分界线的散点进行线性方程拟合,获得式(1):
图8
图8
锦72井区32口井H1段储层段纵横波速度比与纵波阻抗交会
a—采样点为水层、气水同层与气层;b—采样点为水层与气层
Fig. 8
The crossplot of vP/vS and impedance of 32 wells in He 1 member of wellblock Jin 72
a—The sampling point is water layer,gas-water layer,gas layer;b—The sampling points are water and gas layers

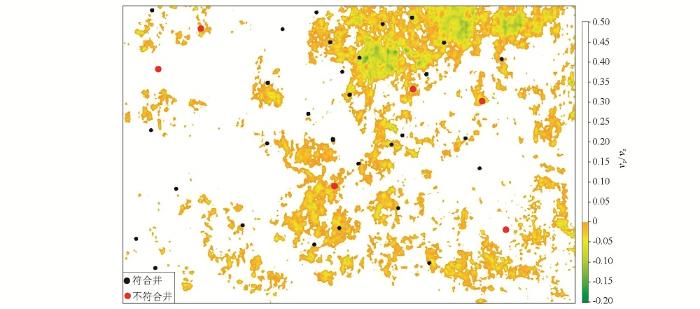

在纵横波速度比小于1.67,纵波阻抗小于11 400 g·cm-3·μs·m-1条件下,当vP/vS<6.544×PIMP/105+0.887时为气层,其含气层平面分布如图9所示,黄色区域表示气层相对发育。对此结果和36口实钻井进行符合率验证,其中6口不符合,30口符合,验证结果符合率达到83%。
图9
图9
锦72井区盒1段有利储层预测分布
Fig. 9
Favorable areas of He 1 with high quality reservoir in wellblock Jin 72
3 结论
1)通过测井资料定量化划分泥岩、干砂、水层、气水同层、气层测井标准,结合岩石物理建模对无横波曲线的井进行横波预测,优选出研究区的储层预测敏感参数为纵横波速度比和纵波阻抗。
2)针对研究区目的层盒1段岩石物理分析认为,水层、气水同层、气层的敏感参数为纵横波速度比小于1.67,纵波阻抗小于11 400 g·cm-3·μs·m-1。
3) 针对研究区流体识别的难点,通过对水层与气层的纵横波速度比与纵波阻抗交会分析认为当vP/vS<6.544×PIMP/105+0.887时认为是气层;当vP/vS>6.544×PIMP/105+0.887时认为是水层,通过纵横波速度比与纵波阻抗反演结果计算气层的平面分布,验证符合率达83%。
