物探与化探, 2019, 43(2): 359-366 doi: 10.11720/wtyht.2019.1261

方法研究·信息处理·仪器研制

LSQR法在位场反演中的分析与评价

梁生贤, 王桥, 焦彦杰, 廖国忠, 郭境

中国地质调查局 成都地质调查中心,四川 成都 610081

Analysis and evaluation of the potential field inversion using LSQR method

LIANG Sheng-Xian, Wang Qiao, JIAO Yan-Jie, LIAO Guo-Zhong, GUO Jing

Chengdu Center, China Geological Survey, Chengdu 610081, China

责任编辑: 王萌

收稿日期: 2018-07-2   修回日期: 2019-01-16   网络出版日期: 2019-04-20

基金资助: 国家重点研发计划项目.  2016YFC060308,2018YFC0604103

Received: 2018-07-2   Revised: 2019-01-16   Online: 2019-04-20

作者简介 About authors

梁生贤(1984-),男,工程师,主要从事重、磁、电勘探与研究工作。Email:liangshengxian626@163.com 。

摘要

LSQR法具有计算效率高、对计算机内存要求低的优点,适合于大规模问题的求解。为探讨其应用于位场反演的稳定性和可靠性,笔者以加入不同噪声的两个合成模型数据为实验对象,比较分析了Tikhonov正则化与LSQR法求解结果,显示直接利用LSQR法求解位场反问题能够得到满意的正则化解,其解模型相对Tikhonov正则化,最大相对误差仅为0.36%,说明直接利用LSQR法求解位场反问题是可行的。将其应用于四川盆地雅安地区重力三维反演,极大地降低计算成本,获取了区内沉积盆及主要断裂分布情况,为页岩气靶区优选提供了有力支撑。

关键词： 迭代正则化 ; LSQR法 ; Tikhonov正则化 ; 位场反演

Abstract

The LSQR method has the advantages of high computing efficiency and low memory requirement, and is thus suitable for solving large-scale ill-posed problems. In order to discuss its application in the stability and reliability of potential field inversion, the authors, on the basis of two synthetic models data with different noises as the object of the experiment, studied Tikhonov regularization and LSQR method, and the results show that the LSQR method can satisfy the requirement for solving potential field inversion with the regularization solution. In comparison with Tikhonov regularization, the maximum relative error of the LSQR method is only 0.36%, indicating that the use of LSQR method to solve potential field inverse problems is feasible. It was applied to 3D inversion of gravity in Ya’an area of Sichuan basin, which greatly reduced computation cost and obtained the distribution of sedimentary basins and main faults in the area, thus providing strong support for shale gas target area optimization.

Keywords： iterative regularization ; LSQR method ; Tikhonov regularization ; potential field inversion

PDF (2726KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

梁生贤, 王桥, 焦彦杰, 廖国忠, 郭境. LSQR法在位场反演中的分析与评价. 物探与化探[J], 2019, 43(2): 359-366 doi:10.11720/wtyht.2019.1261

LIANG Sheng-Xian, Wang Qiao, JIAO Yan-Jie, LIAO Guo-Zhong, GUO Jing. Analysis and evaluation of the potential field inversion using LSQR method. Geophysical and Geochemical Exploration[J], 2019, 43(2): 359-366 doi:10.11720/wtyht.2019.1261

0 引言

位场反演是根据位场(重力场或磁场)的空间分布特征来确定对应的场源体特征[1],是资料定量解释的重要环节之一。其中物性反演将模型空间离散化为若干个单元,只求解各单元相应的密度或磁性 [1-2],可归结为离散不适定问题,需要特殊的求解方法,即正则化方法。

不适定问题的正则化方法可分为直接正则化(如:Tikhonov和TSVD)与迭代正则化(如:CGLS、LSQR),尽管其在理论上已较为完善,但对同一问题不同算法可能表现出相似或不同的收敛性质 [3-6],其计算成本也存在差异。在位场以及电法资料反演中,应用最为广泛的为Tikhonov正则化。直接法(SVD)求解大型问题虽然稳定可靠但计算成本较高,LSQR与CGLS法越来越多地被应用于求解线性方程组 [7-11]。此外,对于Tikhonov正则化,每反演迭代一次都需通过多次计算选择最佳正则化参数,无疑增加了计算成本。

若直接利用迭代法如LSQR法求解位场反问题,由于其具有天然的正则化性质和降维的特点,将极大地节省计算成本。与其他正则化方法的数值实验结果比较表明,LSQR法具有良好的稳定性和可靠性 [3-6],已被广泛应用于地震层析成像中[12]。那么能否直接利用其求解位场反问题呢:杨辉等[13]将阻尼LSQR方法引入到重力与地震联合反演中,显示反演结果稳定性好;Ye等[14]将LSQR法应用于航空重力梯度反演,显示其可以提供与Tikhonov正则化几乎相同的效果。但均未给出它与标准Tikhonov正则化求解的详细对比结果,缺少对LSQR法解的分析和评价。

笔者以两个合成模型的重力数据为例,在加入不同的噪声后,分别利用标准的Tikhonov正则化和LSQR法求解反问题,通过两种方法的L曲线特征、解误差范数、拟合残差范数、拟合均方根误差等的对比,以分析直接利用LSQR法求解位场反问题的稳定性和可靠性,并将其应用于四川盆地雅安地区页岩气调查中的重力三维反演,以验证实际应用效果。

1 反演理论

1.1 正则化方法

若将模型空间离散化为若干个单元,反演时单元尺寸保持不变,只求解各单元的密度或磁性,则反问题可写为

Am=d=d˙+ε,

其中:A为核矩阵,它只与单元尺寸及观测点的位置有关;m为待求解的模型向量(密度或磁性);d为观测数据向量;ε为无误差数据 d˙的扰动向量,并服从高斯分布。反演的不适定性表现在:核矩阵A是奇异和病态的;观测数据不可避免地存在误差等。使得式(1)的直接解不唯一且不稳定。这就需要特殊的求解方法:用一组与原不适定问题相“邻近”的适定问题的解去逼近原问题的解,即正则化方法。

目前,直接正则化方法已广泛应用于求解中小型离散不适定问题。其中:Tikhonov正则化方法的思想是求解式(1)的极小范数和最小二乘解,即

minimize{‖Am-b‖22+λ‖Dm‖22},

其中:λ为正则化参数,D为模型约束矩阵,标准的Tikhonov正则化对应D为单位矩阵;TSVD(截断奇异值分解法)的思想是保留核矩阵A大的奇异值对应的分量,舍弃小的奇异值对应的分量,从而避免噪声被过分放大。对于中小规模问题,SVD(奇异值分解)求解方程组稳定可靠,是直接正则化方法求解的理想选择,但对于大规模问题,SVD求解成本过高,其计算量约为O(n3)。

迭代法LSQR和CGLS为基于Krylov子空间投影法,是求解大型线性方程组问题的一种有效途径,同时他们又具有天然的正则化性质,迭代次数即为正则化参数,近年来将其应用离散不适定问题的求解引起了广泛的关注。由于CGLS得到的投影方程组为

ATAm=ATb,

而LSQR得到的方程组就是式(1)本身,前者放大因子是奇异值平方的倒数,因而对于病态线性方程组后者求解结果更好。因此,在文中我们关注LSQR[15]法,其求解思路是首先把任意系数矩阵方程化为系数矩阵为方阵的方程,然后利用Lanczos方法,求解方程的最小二乘解。具有对计算机内存要求低、迭代收敛快和求解结果稳定等优点。其迭代求解算法见表1:

Hilber、Pascal矩阵以及地震层析成像数值实验结果表明,LSQR法较Tikhonov和TSVD正则化稳定可靠[4,5,6]。那么在位场反演中,LSQR法表现究竟如何是笔者所关注的,我们在第2节中将通过合成模型数值实验加以比较分析。

表1   LSQR算法

Table 1  Description of instruction in LSQR algorithm

初始化:
β1μ1=d, α1ν1=ATμ1, ω1=ν1
m0=0, ρ1*=α1, φ1*=β1
for i=1,2,3,…
βi+1μi+1=Aνi-αiμi,
αi+1νi+1=ATui+1-βi+1νi,
ρi=ρi*2+βi+12, ci=ρi*ρi, si=βi+1ρi,
θi+1=siαi+1, φi=ciφi*, ρi+1*=-ciαi+1,
φi+1*=siφi*,
mi+1=mi+φiρiωi, ωi+1=νi+1-θi+1ρiωi
是否达到迭代终止条件。

新窗口打开| 下载CSV


1.2 深度加权约束

重磁异常与场源到观测点之间的距离呈幂次方反比,从而使异常幅值随场源到观测点距离的增加而迅速衰减,不加约束的反演异常往往趋向近地表附近。Li[16,17]等通过在模型约束项中加入一个深度加权函数来克服这种“趋肤效应”,令zj为模型单元中心埋深,在仅考虑深度方向的情况下可写为D=diag{1/(z1)β/2,1/(z2)β/2,…,1/(zM)β/2}。

将基于模型约束的深度加权变换为基于核矩阵的深度加权。令:A*=AD-1,m*=Dm;由于D为对角矩阵,则D-1D=I(I为单位矩阵),式(1)可写为

A*m*=d,

上式可用LSQR法求解,并返回最佳迭代次数的解。

相应地,标准的Tikhonov正则化目标函数可写为

E(m*,λ)=‖A*m*-d‖22+λ‖m*‖22,

根据极值条件,求目标函数E(m,λ)关于模型向量m或mT的偏导数,并令其等于零,可得迭代求解公式。

求得m*后,再根据式m=D-1m*反求模型量。

1.3 正则化参数求解

这里正则化参数包含了Tikhonov正则化与LSQR法,地球物理反演中最常用的有广义交叉检验(GCV)[7-8,11,18]和L曲线法[19,20]。其中,L曲线法就是刻画正则化解ln(‖m‖2)沿残差ln(‖d-Am‖2)的几何曲线,L曲线的拐点处(曲率最大)所对应的正则化参数即为最佳正则化参数,它是一种直观的选取办法。考虑到局部拐点的影响,Hansen等[20]提出求自适应剪枝算法,即考虑不同尺度下一些系列修剪的L曲线特征,从而确定全局拐点。笔者利用L曲线自适应剪枝算法求取Tikhonov与LSQR法的正则化参数。

对于Tikhonov正则化,正则化参数为λ,其L曲线是关于λ的连续函数。我们选取部分对数等间隔点计算ln(‖ mλ*‖2)与ln(‖d-A*mλ*‖2),并利用三次样条函数分别拟合(lnλ,ln(‖ mλ*‖2))与(lnλ,ln(‖d-A*mλ*‖2))曲线,然后求取拟合曲线(ln(‖ mλ*‖),ln(‖d-A*mλ*‖2))的最大曲率点,则最大曲率点所对应的λ即为最佳正则化参数(图1所示)。

图1

新窗口打开| 下载原图ZIP| 生成PPT

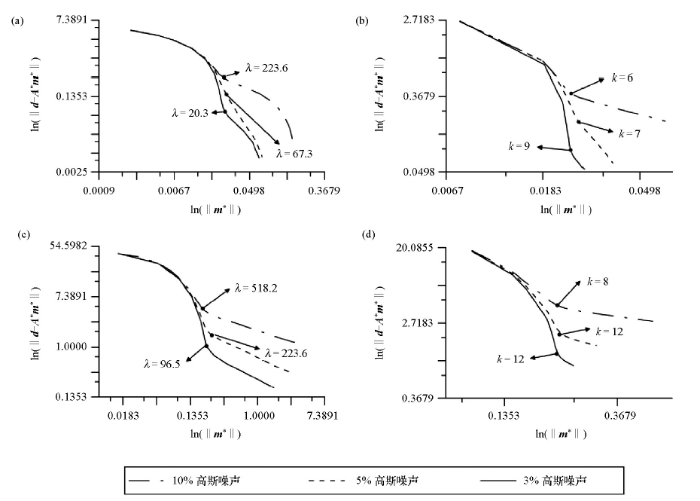

图1   合成模型Tikhonov正则化和LSQR法L曲线

a—单一模型Tikhonov正则化;b—单一模型LSQR法;c—组合模型Tikhonov正则化;d—组合模型LSQR法

Fig.1   The L-curve of Tikhonov regularization and LSQR

a—single model for Tikhonov regularization;b—single model for LSQR;c—complex model for Tikhonov regularization;d—complex model for LSQR


对于LSQR法,迭代次数k即为正则化参数。与Tikhonov正则化参数求取稍有不同,由于迭代次数为等步长增加,可利用差分法求取(ln(‖ mλ*‖),ln(‖d-A*mλ*‖2))曲线的最大曲率点,并返回最大曲率点所对应迭代次数的求解结果。

2 数值实验

2.1 实验过程

利用一个二维单一模型和一个三维组合模型(矩阵病态性更加严重)的正演数据,并分别加入3%、5%和10%的高斯噪声,比较在同一噪声水平、同一正则化参数选取办法以及同一深度加权约束条件下,Tikhonov正则化与LSQR法的求解结果。反演时,模型水平方向剖分与数据一一对应,垂向等间距剖分(间距50 m)21层,且无密度范围约束。为便于比较分析,排除迭代解误差对反演结果的影响,采用SVD法求解Tikhonov正则化中的线性方程组。

其中:单一模型为一个剩余密度为1 g/cm3、顶面埋深200 m,沿X轴范围900~1 100 m,截面为正方型的二度体,数据点距为50 m,共41个数据,式(4)中的矩阵A*在2-范数下其条件数为942.3,最小与最大奇异值比值10-3;组合模型为两个倾斜方向相反的三度脉状异常体,长脉状体(B2)剩余密度1 g/cm3,短脉状体(B1)剩余密度0.8 g/cm3,X方向点距50 m,Y方向点距100 m,共861个数据,矩阵A*在2-范数下其条件数为4.4×107,最小与最大奇异值比值2.3×10-8,相比前者,矩阵的病态性更加严重。

2.2 实验结果分析

图1为不同噪声水平下,Tikhonov正则化和LSQR法的L曲线图。两种方法的L曲线图相似点表现为:最佳正则化参数或迭代次数与数据噪声水平相关,对于Tikhonov正则化,数据噪声越大,最佳正则化参数也越大,LSQR法则反之,这是兼顾分辨率与方差的必然结果;对于较大的正则化参数或较小的迭代次数,不同噪声数据的解残差范数以及模型范数差别不大,L曲线基本重合,即近似解中正则化误差占主导地位;随着正则化因子的减小或迭代次数的增加,噪声越大的数据其求解的模型范数越大,而解残差范数的减小幅度则越小,体现了近似解中数据扰动误差逐渐占主导地位。不同点则表现为:Tikhonov最佳正则化参数随数据噪声的增大而变化范围较大,LSQR法最佳迭代次数随数据噪声的增大而变化范围小(变化范围仅为9~6或之间12~8之间),这意味着LSQR法的解随数据扰动误差的增大而变化缓慢,与文献[5]中关于Hilbert矩阵实验结果一致,显示出较强的稳定性。

令模型绝对误差Ae=‖mtrue-m‖2,mtrue为真实解;解残差r=‖d-Am‖2;拟合均方跟根误差

Rms=∑i=1N(di-di*)2/di2N,

其中:d*为计算数据,N为数据个数。

表1为不同噪声水平下,Tikhonov和LSQR正则化方法的求解结果。两种正则化方法的Rms与数据误差基本保持在同一水平上,r、Ae数值相近。若以Tikhonov正则化求解结果为基准,则Ae相对误差最大仅为0.36%,说明直接利用LSQR求解位场反问题,能够得到满意的正则化解。

表2   合成模型Tikhonov和LSQR正则化求解结果

Table 2  The ruslts of synthetic models for Tikhonov and LSQR regularization

模型噪声
水平		TikhonovLSQR
λrλAeλRmskrkAekRms
3%20.30.06093.73471.43%90.09483.72712.79%
单一模型5%67.30.12603.70973.02%70.18823.69644.94%
10%223.60.34823.73387.10%60.39923.72109.32%
3%96.51.095625.51642.49%121.243325.53163.27%
组合模型5%223.62.072025.54184.62%122.107925.50317.20%
10%518.24.283025.614814.59%84.358025.633610.46%

新窗口打开| 下载CSV


此外,式(5)还可利用LSQR法求解,并令λ为对应的最佳Tikhonov正则化参数(如:组合模型加入10%的噪声数据,λ=518.2),此时LSQR法的L曲线图为“┐”型,即随着迭代次数增大,解残差范数逐渐减小,而模型范数基本不变。相应的,若给定一组正则化参数,利用LSQR法求解式(5),并返回最佳迭代次数结果,则Tikhonov正则化的L曲线图同样表现为“┐”型。进一步说明,对于位场反问题,LSQR法与Tikhonov正则化具有同等效果,可直接利用LSQR法求解位场反问题而不需添加额外的正则化方法。

2.3 LSQR法反演效果

这里给出组合模型在加入10%的高斯噪声后LSQR法反演结果。由图2可见,尽管加入噪声后的数据等值线图(图2b)显得杂乱且等值线呈锯齿状跳跃,但其反演计算数据等值线图(图2c)则显得光滑且有规律,与无误差数据等值线图(图2a)具有可比性。由LSQR成像结果可见(图3),无论XY平面还是XZ剖面都很好地恢复了真实模型的基本轮廓。

图2

新窗口打开| 下载原图ZIP| 生成PPT

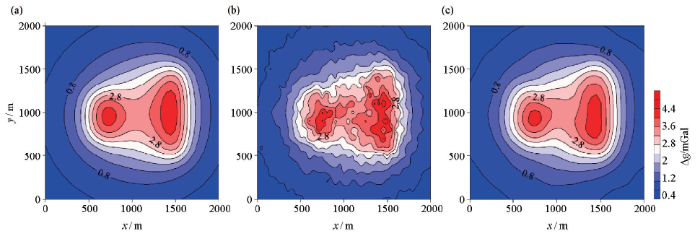

图2   组合模型数据等值线(等值线间距:0.4 mGal)

a—无误差数据;b—加入10%高斯噪声数据;c—反演模型计算数据

Fig.2   Map of composite model data contour (isoline interval:0.4mGal)

a—datas without deviation;b—datas with 10% gauss noise models;c—datas of inversion model


2.4 LSQR法与Tikhonov正则化计算成本对比

1) LSQR法仅涉及到矩阵与向量的乘积,本身具有降维的特点,且无需显示式地表示出核矩阵,方便利用矩阵分块思想结合快速正演方法[21,22,23,24]实现大规模位场三维反演。而Tikhonov正则化则需显示式地计算存储核矩阵,且由于核矩阵为大型稠密的,需要进行压缩存储[2,10-11]等特殊处理以减少对计算机内存的消耗。

2) LSQR法只需从已有迭代解中选择最优的迭代次数解。对于Tikhonov正则化,即便利用L曲线法确定最佳正则化参数,每反演迭代一次,也至少需4个已知正则化参数(对应L曲线上两个垂直方向的点与两个水平方向的点),而每个正则化参数的计算又相当于一次反演计算,因此每反演迭代一次,其计算量至少是LSQR法的4~5倍。

3) 利用LSQR求解线性方程组,一般情况下迭代次数k<min(M,N),M、N为系数矩阵的维数。如果利用其正则化性质,则最佳迭代次数会更小(如3.2节中的组合模,M=16 800、N=861,最佳迭代次数最大仅为12次),实际应用中可根据L曲线的实时形态,确定一个较大的终止迭代次数,然后计算最大曲率点,并返回最大曲率对应的迭代次数解,无疑进一步提高了计算效率。

图3

新窗口打开| 下载原图ZIP| 生成PPT

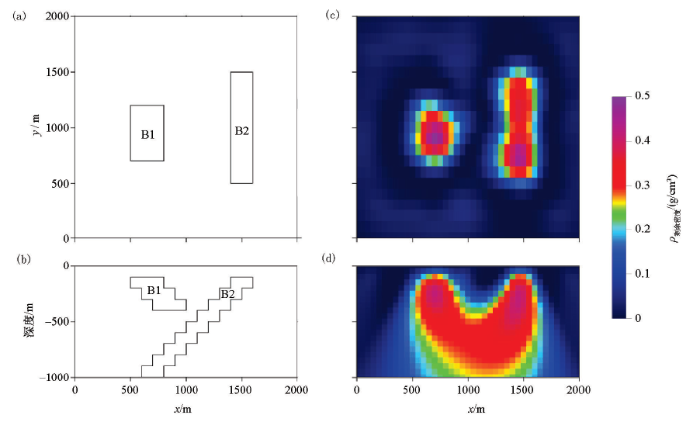

图3   组合模型及其LSQR法反演结果

a—组合模型XY平面切片(深度100 m);b——组合模型XZ剖面切片(Y=1000 m);c—XY平面切片图的反演结果;d—XZ剖面切片图的反演结果

Fig.3   Complex of model and the inversion results

a—the plan slices of the XY-plane(depth of 100m);b—the plan slices of the XZ-profile(Y=1000 m);c—the LSQR inversion result of the plan slices of the XY-plane(depth of 100m);d—the LSQR inversion result of the plan slices of the XZ-profile(Y=1000 m)


3 实例数据反演

3.1 地质概况

以四川盆地雅安地区重力数据为例,利用LSQR法反求地下三维空间密度结构,进而为页岩气靶区优选提供资料支撑。

研究区位于上扬子板块西缘,是四川盆地与川滇隆起的过渡区域(图4b)。全区地层较为发育,缺失石炭系地层。上奥陶统五峰组—下志留统龙马溪组广泛发育于扬子前陆隆起与前缘隆起之间的坳陷盆地内,主要为黑色笔石页岩和放射虫硅质岩。雅安地区志留系龙马溪组具有普遍发育、层位连续性好、厚度大,埋深适中,有机质含量高等特点,是理想的页岩气勘探区块。

图4

新窗口打开| 下载原图ZIP| 生成PPT

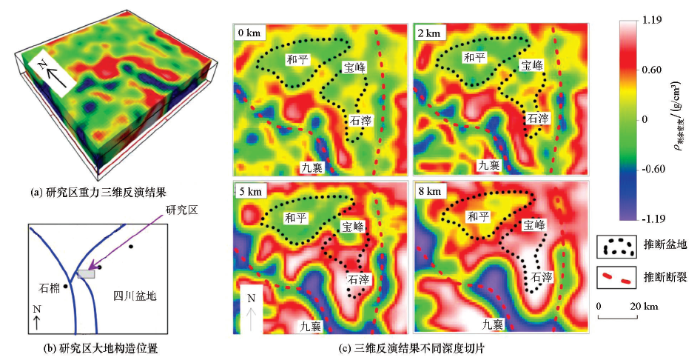

图4   四川雅安地区三维重力反演结果

Fig.4   The 3D inversion of gravity in Ya’an area of Sichuan basin


物性测试统计结果表明,区内沉积岩相对变质岩以及火成岩表现为低密度特征,从而为利用重力资料划分沉积盆地奠定了基础。对区内1∶20万重力资料进行三维反演,以明确沉积盆地的横向及纵向分布范围。

3.2 反演结果

研究区范围90 km×75 km,布格重力全为负值,异常幅值变化范围为-230~-330 mGal,布格重力异常从四川盆地往青藏高原板块方向逐渐减低,异常形态为SN走向的低缓重力梯度带。我们利用网格化(网度:1.5 km×1.5 km)后的数据采用滑动平均法求取剩余异常(软件为GMS3.0),并利用剩余异常进行反演计算。模型水平向剖分与数据网格一一对应,垂向等间距剖分为20层,每层厚0.5 km,数据量3 000个,模型单元数60 000个。为进一步节省计算成本,笔者结合等效几何格架技术,将大矩阵按照模型单元划分为若干个子矩阵进行存储与运算,在普通笔记本电脑(品牌:Dell;处理器:Inter i5-6300;主频:2.3 GHz;内存:8 GB)上运行,LSQR法共迭代80次,总耗时66 min,最后根据L曲线特征取第42次迭代结果作为反演结果,最后利用三维成图软件建立研究区内三维剩余密度体。

图4c为不同深度(0、2、5、8 km)的剩余密度切片,根据岩石密度特征,反演异常初步解释为:大范围的低密度异常主要为沉积岩的响应;高密度异常主要为火山岩或变质岩的反应;而条带状、串珠状的低密度异常则主要为断裂带的响应。基于上述分析,结合地质资料,划分了两个沉积盆地(和平盆地、宝峰—石滓盆地)和两条深大断裂。其中:和平盆地纵深明显大于宝峰—石滓盆地,大地电磁测深资料处理结果也证实上述推断[25]。综合而言,宝峰—石滓盆地更利于页岩气的勘探开发。本次重力三维反演取得的成果为后续页岩气靶区优选提供了有力支撑。

4 结论

1) 合成模型数值实验结果表明:LSQR法与Tikhonov正则化方法的解误差范数、拟合残差范数数值相近, 其解模型相对Tikhonov正则化,最大相对误差仅为0.36%;对于较大的噪声数据(10%的高斯噪声),LSQR法依然能够得出较好的正则化解;说明可直接利用LSQR求解位场反问题而无需添加额外的正则化方法。

2) 实验表明:相比Tikhonov正则化,LSQR法的最佳正则化参数(迭代次数)随数据噪声的变化而变化缓慢,表现出良好的稳定性。

3) Tikhonov正则化需显示式地计算存储核矩阵、且需通过多次计算选择正则化参数等,对于大型问题求解成本过高。LSQR法则无需显示地表示出核矩阵,只需从已有迭代计算结果中选取最佳正则化解,其本身也具有计算成本低的特点,因而LSQR法更适合于求解大型位场反问题。

4) 将LSQR法应用于四川盆地雅安地区重力三维反演,结合等效几何格架技术将大矩阵分为若干个子矩阵进行存储与运算,极大地节省了计算成本。并据反演结果划分了两个沉积盆地和两条深大断裂,为页岩气靶区优选提供了资料支撑。

The authors have declared that no competing interests exist.
作者已声明无竞争性利益关系。
