大地电磁测深在湘东南坳陷页岩气勘探中的应用

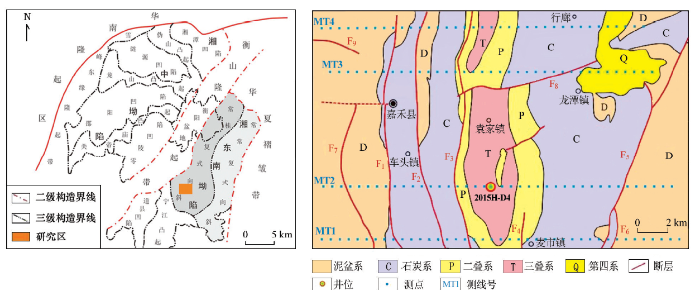

图1 研究区构造及大地电磁测深剖面位置

Fig.1 Structural and magnetotelluric sounding profile location in the study area

研究区主要受海西—印支构造运动影响,早泥盆世区内遭受剥蚀,未接受沉积。中泥盆世早期地壳在总体下沉的趋势下,有多次震荡运动,形成以浅海碳酸盐为主夹浅海砂页岩、硅质岩、滨海含煤建造,早期为陆相—滨海相碎屑岩建造。

早三叠世至早侏罗世,印支运动表现为强烈的褶皱运动,泥盆纪—早三叠世沉积全部发生褶皱与断层。区内主要构造有袁家复式向斜。本文以袁家向斜为切入点,基于大地电磁测深资料探讨湘东南坳陷西南侧深部构造特征。

1.2 地球物理特征

据研究区物性测定结果,结合已有的地质、电性、钻井岩心资料,揭示出电性特征如下:

1) 三叠系大冶组—二叠系大隆组地层,含有破碎带,且岩性主要为硅质灰岩、钙质泥岩,呈中低阻电性特征,变化范围75~300 Ω·m;局部地区二叠系龙潭组含多层煤层,引起低阻异常,电阻率小于30 Ω·m,但厚度较薄。

2) 石炭系地层岩性主要为灰岩、白云岩与白云质灰岩,地层局部发育含煤碎屑沉积,综合效应引起中高阻异常,电阻率变化范围为200~4 000 Ω·m。

3) 泥盆系锡矿山组—棋梓桥组上中部为碳酸盐沉积,岩性主要为灰岩、白云岩与白云质灰岩,表现为相对高阻,电阻率在300~n×10³ Ω·m变化(n=1~9,下同)。

4) 泥盆系棋梓桥组下部岩性主要为中厚层泥质灰岩、泥岩夹泥质页岩,推测夹泥质页岩是引起低阻异常的地质体,各剖面均出现连续的低阻异常,电阻率在1~n×10 Ω·m变化。

5) 泥盆系跳马涧组不整合覆盖于基底寒武系之上,岩性为砂岩,表现为高阻,研究区南北两侧电阻率变化范围较大,在n×10²~n×10³ Ω·m。南部两条测线(MT1和MT2)电阻率相对较小,而北部两条测线(MT3和MT4)区域电性特征显示电阻率较高,推测部分地层侵入有花岗岩脉或小的岩体,引起了高阻异常(图2)。

图2

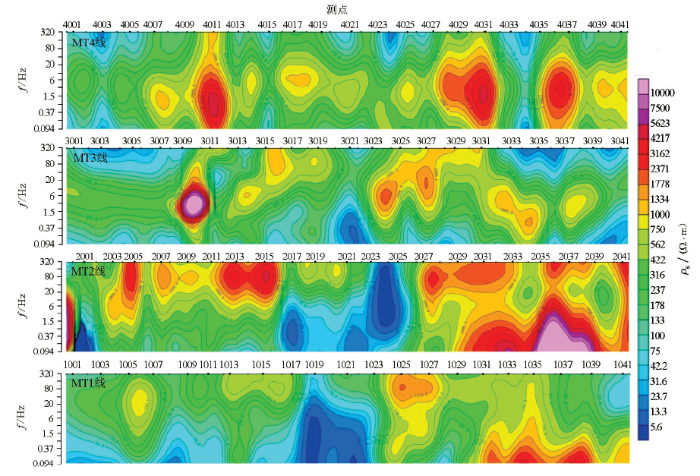

图2 MT1—MT4视电阻率频率拟断面

Fig.2 Apparent resistivity frequency profile of MT1-MT4

6) 基底寒武系浅变质岩系岩性为含炭质、泥质板岩,为中低阻区,电阻率从150~350 Ω·m。

泥页岩地层与上下围岩存在电阻率差异,泥页岩在电性上表现为低阻,研究区围岩多为碳酸盐岩,表现为高阻。大地电磁测深法具有不受高阻屏蔽、对低阻反映灵敏的优点,因此可利用MT的勘探优势进行页岩层系探测。

2 数据采集及处理

在研究区布置了4条垂直构造迹线的大地电磁测深剖面,即MT1—MT4(测线位置见图1)。测量频率为320~0.001 Hz,每一测点观测5个电磁场分量(E_x、E_y、H_x、H_y、H_z),点距1 km,共采得164个测点的MT原始资料,所有测点都采用了远参考处理。本次采集时长试验分别选取4、6、8、12、16、20 h这六个时间段进行采集试验。

大地电磁测深的数据处理与解释流程见图3。原始资料预处理是利用加拿大凤凰公司的MTU-5A数据现场处理软件。预处理过程中通过去噪和静态校正获得可靠的阻抗要素、视电阻率、相位和其他参数,提高资料质量。定性分析包括曲线类型、总纵向电导、视电阻率拟断面和阻抗相位分析,从而定性掌握地下电性层分布特征、断裂分布、构造单元划分及地层起伏变化情况。定量解释采用了Bostick反演、一维反演和二维反演方法,多种方法的反演结果相互佐证,以求推断解释资料的准确性。

图3

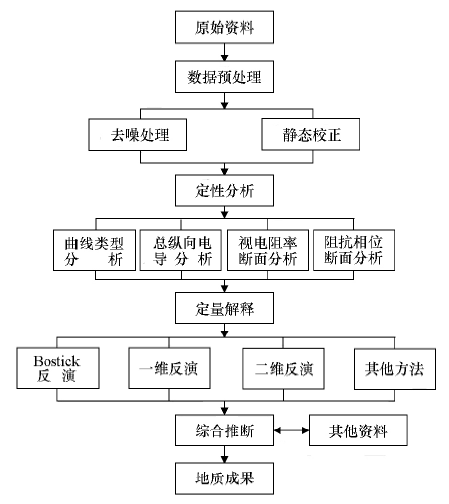

图3 大地电磁测深数据处理解释流程

Fig.3 Processing and interpretation process of magnetotelluric sounding data

3 剖面综合解释

袁家向斜属于印支构造层褶皱,其形态属过渡型。4条剖面的推断成果(图4)揭示,该向斜卷入地层为泥盆系至三叠系大冶组,主体近SN向展布,纵贯研究区,其枢纽起伏,北低南高,为一向北倾伏向斜。向斜核部地层为三叠系大冶组,向斜两翼依次出露二叠系、石炭系、泥盆系。两翼地层倾向相对,且两翼倾角有所差异,属“东缓西陡”不对称型褶皱。向斜轴面近于直立,整体向西倾斜。

图4

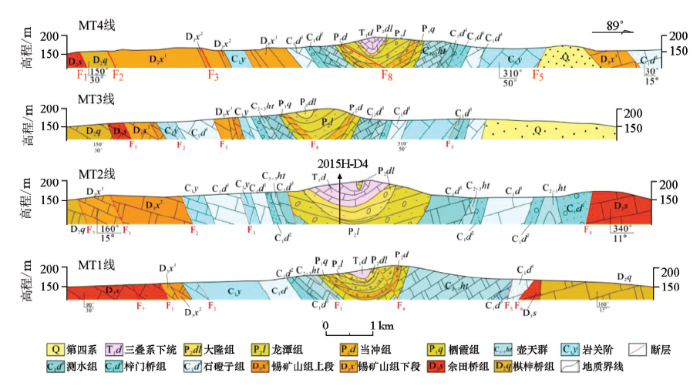

图4 MT1—MT4剖面的地质构造特征

Fig.4 The structural characteristics of geological profile lines in the study area

MT1测线中,袁家向斜核部二叠系完整出露,石炭系与泥盆系被F₂、F₅断裂错动,向斜中心厚度变薄,两翼上扬,地层平缓分布。向斜西侧由于EW向的挤压应力形成褶皱,逆冲断层发育。

MT2测线为一过井剖面,2015H-D4井是以二叠系龙潭组为目的层开展的页岩气地质调查井,完钻井深1 320 m。该井开钻层系为三叠系大冶组灰岩,从上往下依次钻穿二叠系大隆组、龙潭组、当冲组,完钻层位为二叠系栖霞组灰岩。袁家向斜西翼由于F₃断层的影响,造成石炭系岩关阶和石磴子组重复,东翼局部发育背斜。

MT3和MT4测线中袁家向斜西翼均可见逆冲推覆构造,锡矿山组推覆于石炭系之上,造成地层重复。整体来看,袁家向斜西翼断裂较东翼发育,构造相对复杂。

3.1 地层展布

以2015H-D4井、井旁MT反演电阻率统计和前人物性资料^[18]为基础,将研究区划分出6套电性层,依次为三叠系大冶组—二叠系、石炭系、泥盆系锡矿山组—棋梓桥组上中部、泥盆系棋梓桥组下部、泥盆系跳马涧组、寒武系浅变质基底(表1)。

表1 地层综合解释成果

Table 1 Comprehensive stratigraphic interpretation results

地层	岩性	电性	厚度/m	顶面高程/m
三叠系大冶组— 二叠系(Td—P)	硅质灰岩、钙质泥岩、泥质灰岩	中低阻	400~1300	350~200	两翼较缓, 10°~30°, 核部较陡, 35°~65°
石炭系(C)	灰岩、白云岩	中高阻	50~1500	250~-1400
泥盆系锡矿山组— 棋梓桥组上中部( $D_{3}^{1}$ )	灰岩、白云岩、白云质灰岩	高阻	200~2000	350~-500
泥盆系棋梓桥组下部( $D_{3}^{2}$ )	泥质灰岩、泥质页岩	低阻	200~2500	350~-2500
泥盆系跳马涧组( $D_{3}^{2}$ )	砂岩	高阻	500~1800	-500~-4000
寒武系基底(∈)	炭质、泥质板岩	中低阻	300~3000

新窗口打开| 下载CSV

二叠系大隆组主要分布于袁家向斜核部中心两翼,埋深较浅,岩性以钙质泥岩为主,厚约200 m。钙质含量较高,电性特征电阻率较高,泥质含量较小,与三叠系和二叠系其他层位无法区分开来。二叠系龙潭组厚度大,夹杂多层含煤地层,岩性主要为砂岩,与上覆地层整体显示中低阻异常(图5)。

图5

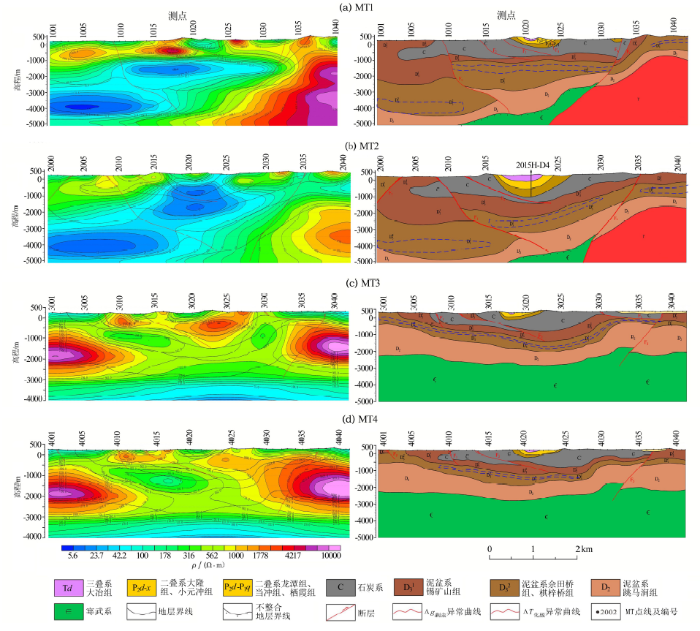

图5 MT1—MT4二维连续介质反演剖面(左)及地质解释成果(右)

Fig.5 Two-dimensional continuum inversion profile(left) and geological interpretation(right) of MT1—MT4

石炭系在袁家向斜核部中心产状较陡,倾角为30°~45°,两翼逐渐趋缓,厚度增大。岩性以灰岩为主,局部有含煤碎屑沉积,整体展布平缓,两翼部分地区受断裂控制发生错动,西翼局部褶皱形成推覆构造,使泥盆系锡矿山组地层推覆于其上。泥盆系各地层之间岩性差异较大,均整合接触。其中棋梓桥组下段岩性为泥质灰岩、泥质页岩。受F₁作用影响,袁家向斜西翼发生错动,下盘下沉错动1~2 km,沉积厚度增大,厚度变化较大,在200~2 500 m之间。上覆地层泥盆系锡矿山组—棋梓桥组上中部主要为灰岩与白云岩, 呈整合接触关系,沉积类型一致,厚度变化较大。下伏地层为泥盆系跳马涧组,岩性主要为砂岩,但研究区南北两端电阻率变化较大,北段跳马涧组电阻率呈现高阻,推测部分地区侵入有花岗岩脉,导致电性特征变化范围较大。寒武系地层与上覆泥盆系跳马涧组为不整合接触关系,寒武系地层作为基底在研究区南部埋深较大,北段基底上隆,埋深变浅,岩性主要为浅变质炭质、泥质板岩。

3.2 构造特征

3.2.1 褶皱袁家复式向斜(南部)由三叠系大冶组组成,两翼上扬。东西两翼由二叠系与石炭系组成,两翼被断裂错断,造成地层重复或缺失。其中西翼发育有倒转向斜,核部为石炭系地层, $D_{3}^{1}$ 地层组成两翼,西侧一翼 $D_{3}^{1}$ 地层推覆盖于石炭系地层之上,在电阻率断面图上有明显异常高值区与中心石炭系高阻对应,东侧一翼被断裂错断。东翼位置发育有向斜构造,核部为二叠系地层构成,两翼由石炭系与泥盆系构成,向斜东翼被断层错动下沉,电性异常上有明显错动。3.2.2 断裂曲线类型突变或形态变化较大,电阻率等值线呈扭曲、陡立形态,电性层有明显的错动或厚度有明显的变化,反映了断裂的存在^[19]。结合地质资料与MT成果分析,研究区发育近SN向、NE向和NW向3组走向共计9条断裂(表2,图5)。

表2 断裂综合解释成果

Table 2 Comprehensive faults interpretation results

序号	走向	倾向	倾角/(°)	判断依据
F₁	近SN	近EW	40~60	电阻率等值线扭曲
F₂	近SN	NNE	30~50	电性突变
F₃	近SN	NNE	30~40	电性突变
F₄	近SN	NW	70	电阻率等值线扭曲
F₅	NW转NE	NW	30~60	电阻率等值线扭曲
F₆	近SN	近EW	50	电性突变
F₇	近SN	NE	50	电性突变
F₈	NE	近EW	15	电性突变
F₉	NW	近EW	30	电性突变

新窗口打开| 下载CSV

3.2.2.1 南北向断裂

该组断裂主要为形成于印支运动的走向逆断裂或压扭性断裂。断裂平面延伸较大,多贯穿研究区。

断层倾向近EW或NE,断层倾角分布于30°~60°之间。除F₃(断开石炭系)和F₇(断开泥盆系)外,断裂多断开石炭系、泥盆系。其中F₁断裂切割深度自北向南逐渐加深,北面断层切割深度较浅,延伸不足1 km,南面断层切断深度加大,错断距离逐渐加大,至南部断距最大约2 km。

F₁断裂上部石炭系灰岩表现为中高阻电性特征,下部电性异常曲线扭曲明显,低异常中心错动明显。F₂断裂表现为上部石炭系灰岩呈中高阻,下部电性异常曲线变化梯度明显。F₃断裂左侧为石炭系灰岩,呈中高阻,右侧为泥质灰岩、钙质泥岩低阻,表现为电性界面明显。F₄断裂为一高角度正断层,倾角约70°,倾向NW,主体断开二叠系,断距较小,错断泥质灰岩、钙质泥岩等低阻地层。F₆与F₇断裂均表现为电阻率曲线变化梯度明显,F₆断裂左侧为石炭系灰岩,呈中高阻,右侧为泥盆系上统灰岩、白云岩,呈高阻;F₇断裂左侧为泥盆系棋梓桥组泥质灰岩、泥岩夹泥质页岩,显示为低阻,右侧主要为石炭系灰岩,呈中高阻。

3.2.2.2 北东向断裂

中侏罗世早期在NNE向走滑汇聚构造体制下形成NNE向压扭性断裂,断裂在地表大多表现出逆冲性质^[20]。大多数NE向断裂表现为压扭性,很可能是NNE向断裂走滑作用派生应力场与区域主压应力场联合的产物。部分NE向断裂可能是NNE向断裂的侧断坡,具调整断裂性质。

F₅断裂表现为浅部区域电性异常曲线变化不明显,下部异常曲线变化明显。断层倾向NW,倾角30°~60°,断层切割石炭系、泥盆系高阻地层及寒武系低阻地层,切割深度较大,切穿了基底。南部断层为下盘侵入的香花岭花岗岩体提供岩浆运移通道,断距约300 m。F₈断裂为低角度逆断层,倾角约15°,倾向近EW,主体错断石炭系,断距约200 m。该断裂浅表地层为石炭系灰岩,表现为中高阻,下部地层电性异常曲线变化梯度明显。

3.2.2.3 北西向断裂

NW向断裂主要形成于印支、燕山期,一般为斜切构造线的平移断裂。F₉断裂倾向近EW,倾角约30°,断层延伸深度不大,断距较小。断裂上部为石炭系灰岩,表现为中高阻,下部电性异常曲线变化梯度明显。

4 页岩气地质条件初析

4.1 烃源岩层系

地面调查结果显示研究区发育多套烃源岩系,主要包括二叠系大隆组、龙潭组,石炭系测水组,上泥盆统佘田桥组,中泥盆统棋梓桥组等。其中本次研究将二叠系大隆组和龙潭组、泥盆系棋梓桥组作为重点层系,结合地质、钻探资料与MT综合地质解释资料分析其页岩气有利层位。

4.1.1 二叠系大隆组和龙潭组

大隆组和龙潭组是二叠系主要页岩层位,主要分布在袁家向斜核部两翼。结合2015H-D4钻孔资料进行综合分析,揭示出大隆组在向斜核部中心埋深约400 m,层厚度最大,约400 m。上部为灰黑色薄层钙质泥岩沉积,厚度达到200 m,下部为硅质灰岩。电性特征显示为中低阻,电阻率大于100 Ω·m,表示地层钙质含量过高,炭质含量不足,无法引起足够的低阻异常,对于页岩气的形成没有足够的物质来源,故而没有形成具有规模的页岩气储层。

龙潭组整合沉积于大隆组之下,为湘东南坳陷最具生烃潜力的泥页岩层系。结合2015H-D4井钻孔资料,龙潭组在向斜核部厚度最大,约500 m,顶面埋深约800 m。岩性主要由泥质砂岩、粉砂岩等构成,仅部分区域发育1~20 m厚的炭质泥岩与煤层,炭质含量较高,电性异常显示,电阻率部分地区小于1 Ω·m。2015H-D4井获得了龙潭组煤层气,煤层厚度为23 m,煤层孔隙度在1.49%~2.07%,渗透率为0.013×10^-3~0.218×10^-3 μm²,含气量为4.37~9.26 m³/t(图6)。结合地质构造资料分析,袁家向斜核部中心偏南部区域龙潭组有20 m厚的煤层,且引起了足够低的电性异常反应,推测龙潭组该煤系层位在向斜核部中心规模厚度更大,核部中心有较好的寻找煤层气的潜力。

图6

DOI:10.3969/j.issn.1001-1749.2013.06.04 URL [本文引用: 1]

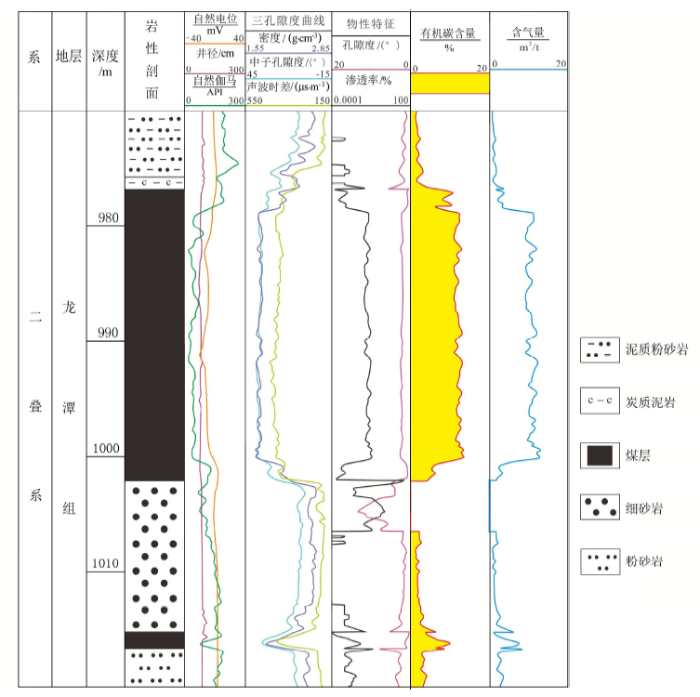

图6 2015H-D4井煤层综合解释成果

Fig.6 Comprehensive interpretation results of coal bed of 2015H-D6 well

4.1.2 泥盆系棋梓桥组

泥盆系主要页岩层位为棋梓桥组下段,主要岩性为泥质灰岩与泥质页岩,电性特征为大范围连续的低阻区域,是页岩气的有利储层。棋梓桥组具有分布范围广、北部埋深小、南部埋深大的特点,埋深2 000~3 500 m。加里东褶皱基底寒武系地层受构造运动和断层作用的综合影响,造成北部抬升、南部下沉,西南部泥盆系沉积厚度加大,从而使棋梓桥组地层沉积厚度增大,对于页岩气的富集有促进作用。

4.2 页岩气保存条件

页岩气主要分布于富有机质页岩地层中,由地层中有机质热演化形成,具有自生、自储、自保的成藏特征,由于富集层位明确,页岩气的勘探成功率较高。烃类气体在页岩中有多种赋存方式,包括吸附相、游离相和溶解相,以吸附相和游离相为主。

通过沉积历史分析得知,研究区主要经历加里东期、海西—印支期、燕山期三大构造运动期,导致地层的埋藏—隆升—剥蚀的循环演化,局部构造强烈。反演结果表明,顶部高阻层厚达1 000~3 000 m,在泥盆系棋梓桥组下部低阻有利层位之上,为盐酸盐沉积的灰岩与白云岩高阻岩层形成的盖层。区内断层经历多期次活动,有助于断裂发育,页岩气储存方式决定其具有较强抗构造破坏能力,且高阻层的致密特性又保证了断裂错动的距离不大,密闭的同时形成了较多的裂缝,对页岩气的富集与产出都非常有利。

5 结论

1) 根据实测岩心电阻率、野外岩石露头测量及已取得的物性资料,总结出研究区地层与电性的地电规律:三叠系大冶组—二叠系变现为中低阻,石炭系呈中高阻,泥盆系锡矿山组—棋梓桥组上中部为中高阻,泥盆系棋梓桥组下部表现为低阻,泥盆系跳马涧组呈中高阻,寒武系浅变质基底变现为中低阻。

2) 基于地层电性,通过二维连续介质电阻率反演,确定了各个层系的空间展布、厚度、岩性变化、构造与断裂体系。袁家向斜被数条SN向断裂横切,西翼受断裂的影响,发育倒转向斜,导致泥盆系地层有重复;袁家向斜东翼局部在F₅断裂的控制下发育倒转向斜,导致地层缺失。

3) 基于2015H-D4井钻井资料,结合大地电磁测深资料反演结果,揭示出袁家向斜核部龙潭组煤系地层具有较大的煤层气勘探潜力。优质煤层厚度为23 m,煤层孔隙度分布于1.49%~2.07%,渗透率为(0.013~0.218)×10^-3 μm²,含气量为4.37~9.26 m³/t。

4) 泥盆系棋梓桥组下部低阻页岩有利层位较为连续,厚度较大,约150~750 m。埋深分布不均匀,具有北部埋深小、南部埋深大的特点,埋深为 2 000~3 500 m。

The authors have declared that no competing interests exist.

作者已声明无竞争性利益关系。
