一种变网格差分的快速行进法

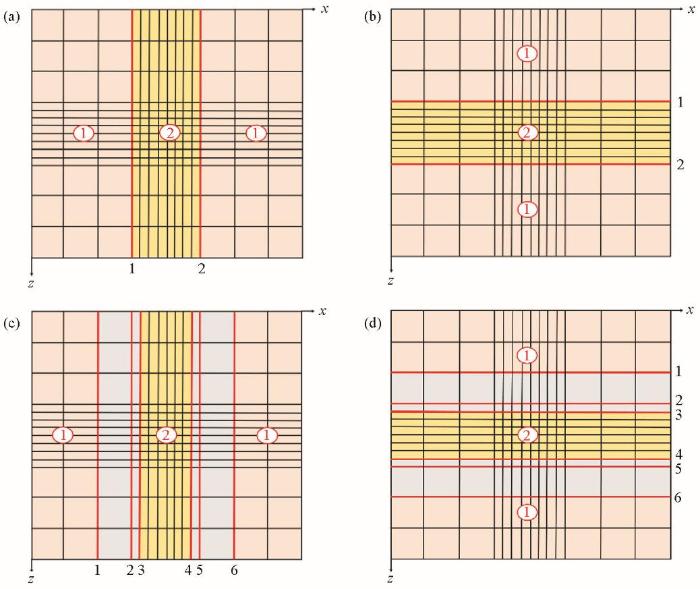

图1 变网格FMM剖分方式

Fig.1 Split mode of variable grid FMM

1)地震波旅行时对x方向的一阶差分格式如下: 图1a中区域①②内点的差分格式:

$D_{i, j}^{- x} t = \frac{t_{i, j} - t_{i - 1, j}}{d x}, D_{i, j}^{+ x} t = \frac{t_{i + 1, j} - t_{i, j}}{d x},$

式中:当计算点在区域①时,dx=Δx;当计算点在区域②时,dx=Δx₁。

图1a中红线1位置点的差分格式:

$D_{i, j}^{- x} t = \frac{t_{i, j} - t_{i - 1, j}}{Δ x}, D_{i, j}^{+ x} t = \frac{t_{i + 1, j} - t_{i, j}}{Δ x_{1}} 。$

图1a中红线2位置点的差分格式:

$D_{i, j}^{- x} t = \frac{t_{i, j} - t_{i - 1, j}}{Δ x_{1}}, D_{i, j}^{+ x} t = \frac{t_{i + 1, j} - t_{i, j}}{Δ x} 。$

2)地震波旅行时对x方向的二阶差分格式如下:

图1c中区域①②内点的差分格式:

$\begin{array}{l} D_{i, j}^{- x} t = \frac{3 t_{i, j} - 4 t_{i - 1, j} + t_{i - 2, j}}{2 d x}, \\ D_{i, j}^{+ x} t = \frac{3 t_{i, j} - 4 t_{i + 1, j} + t_{i + 2, j}}{2 d x} 。 \end{array}$

式中:当计算点在区域①时,dx=Δx;当计算点在区域②时,dx=Δx₁。

图1c中红线1位置点的差分格式:

$\begin{array}{l} D_{i, j}^{- x} t = \frac{3 t_{i, j} - 4 t_{i - 1, j} + t_{i - 2, j}}{2 Δ x}, \\ D_{i, j}^{+ x} t = \\ - \frac{Δ x_{1} (2 Δ x + Δ x_{1}) t_{i, j} - (Δ x + Δ x_{1})^{2} t_{i + 1, j} + Δ x^{2} t_{i + 2, j}}{(Δ x + Δ x_{1}) Δ x Δ x_{1}} 。 \end{array}$

图1c中红线2位置点的差分格式:

$\begin{array}{l} D_{i, j}^{- x} t = \frac{3 t_{i, j} - 4 t_{i - 1, j} + t_{i - 2, j}}{2 Δ x}, \\ D_{i, j}^{+ x} t = - \frac{3 t_{i, j} - 4 t_{i + 1, j} + t_{i + 2, j}}{2 Δ x_{1}} 。 \end{array}$

图1c中红线3位置点的差分格式:

$\begin{array}{l} D_{i, j}^{- x} t = \\ \frac{Δ x (Δ x + 2 Δ x_{1}) t_{i, j} - (Δ x + Δ x_{1})^{2} t_{i - 1, j} + Δ x_{1}^{2} t_{i + 2, j}}{(Δ x + Δ x_{1}) Δ x Δ x_{1}}, \\ D_{i, j}^{+ x} t = - \frac{3 t_{i, j} - 4 t_{i + 1, j} + t_{i + 2, j}}{2 Δ x_{1}} 。 \end{array}$

图1c中红线4位置点的差分格式:

$\begin{array}{l} D_{i, j}^{- x} t = \frac{3 t_{i, j} - 4 t_{i - 1, j} + t_{i - 2, j}}{2 Δ x_{1}}, \\ D_{i, j}^{+ x} t = \\ - \frac{Δ x (Δ x + 2 Δ x_{1}) t_{i, j} - (Δ x + Δ x_{1})^{2} t_{i - 1, j} + Δ x_{1}^{2} t_{i + 2, j}}{(Δ x + Δ x_{1}) Δ x Δ x_{1}} 。 \end{array}$

图1c中红线5位置点的差分格式:

$\begin{array}{l} D_{i, j}^{- x} t = \frac{3 t_{i, j} - 4 t_{i - 1, j} + t_{i - 2, j}}{2 Δ x_{1}}, \\ D_{i, j}^{+ x} t = - \frac{3 t_{i, j} - 4 t_{i - 1, j} + t_{i - 2, j}}{2 Δ x} 。 \end{array}$

图1c中红线6位置点的差分格式:

$\begin{array}{l} D_{i, j}^{- x} t = \\ \frac{Δ x_{1} (2 Δ x + Δ x_{1}) t_{i, j} - (Δ x + Δ x_{1})^{2} t_{i + 1, j} + Δ x^{2} t_{i + 2, j}}{(Δ x + Δ x_{1}) Δ x Δ x_{1}}, \end{array}$

$D_{i, j}^{+ x} t = - \frac{3 t_{i, j} - 4 t_{i - 1, j} + t_{i - 2, j}}{2 Δ x} 。$

同理,地震波旅行时对z方向的一阶、二阶差分格式形式与x方向上的一致,用相同的方式求取即可。

1.3 窄带技术原理

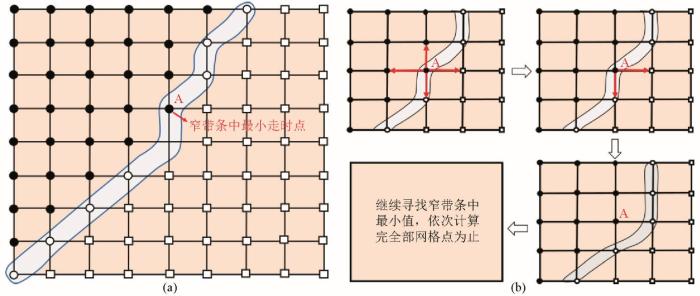

如图2a所示,窄带技术将所有计算网点分为三种类型:第一类为接收点,即地震波旅行时已知的点;第二类为窄带点,即地震波旅行时已计算,但还待更新的点;第三类为远离点,即地震波旅行时未计算的点^[16]。图2b为窄带技术扩展原理图,首先在窄带条中寻找地震波旅行时最小点,将该点从窄带点中去掉,加入到接收点中;其次将该点上下左右的点纳入窄带点中,若4个点中有接收点,则不改变该接收点的类型;最后计算剩余点的旅行时,若剩余点旅行时已计算过,则比较新旧两个旅行时的大小,保留小值,待更新,若剩余点旅行时未计算过,则保留当前值,待更新。重复上述工作,直至整个计算区域的点都为接收点时停止。

图2

图2 窄带技术示意

Fig.2 Schematic diagram of narrowband technology

2 正演模拟与精度分析

FMM计算地震波旅行时的精度主要受限于网格大小和差分格式阶数。由前人的研究发现在网格大小及差分格式阶数一定的情况下,地震波旅行时误差较大的区域主要来源于震源附近^[10]。因此,本文采用变网格剖分形式,加密震源附近的网格密度,并通过正演模拟均匀模型,存在异常高速体模型及Marmousi模型,研究变网格FMM的优势及适用性。

2.1 均匀模型

建立二维均匀正演模型,模型的速度为2 000 m/s,垂直厚度为1 980 m,水平宽度为1 980 m,炮点设置在均匀模型的正中心(990 m,990 m)处,大网格剖分间距为12 m,小网格的剖分间距为4 m。采用常规一阶、二阶FMM、变网格一阶、二阶FMM、双重网格一阶FMM计算地震波旅行时,并且还分别考虑加角点及不加角点的情况。

对比图3、图4、图5、图6、图7的a、b发现,加入角点因素后,地震旅行时相对误差减小,主要体现在以下两个方面:第一,无论一阶还是二阶差分格式,震源附近的相对误差都明显减小;第二,对于一阶差分格式,计算区域中相对误差大于1%的分布范围大大缩小,但是对于二阶差分格式,效果不明显。

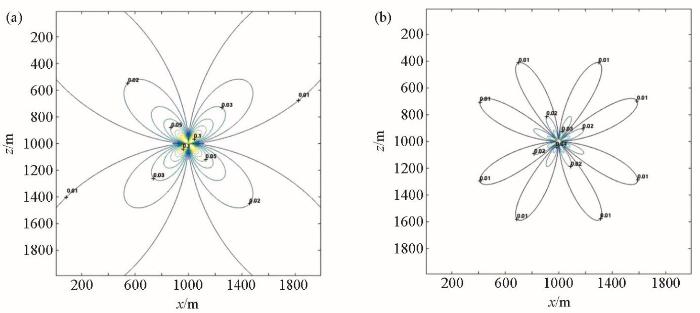

图3

图3 常规一阶FMM走时计算相对误差

a—不加角点;b—加角点;图4~7同

Fig.3 Relative error calculated by conventional first-order FMM traveltime

a—no angular point;b—add angular point;Fig.4~Fig.7 the same

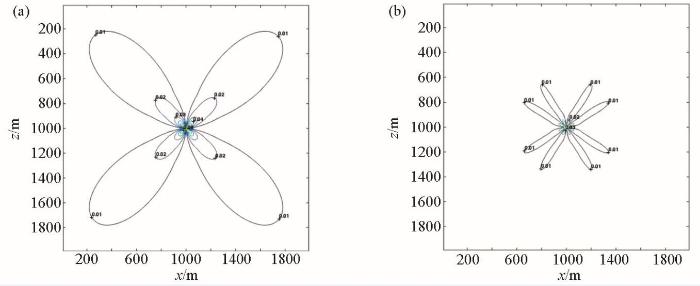

图4

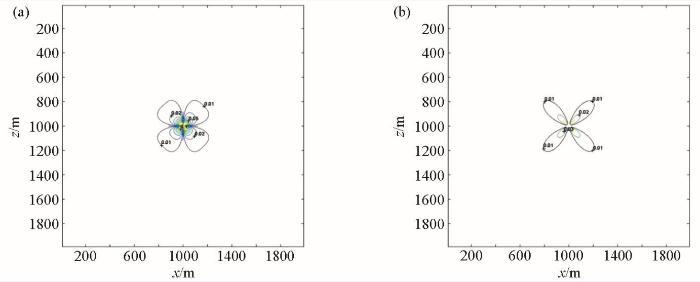

图4 常规二阶FMM走时计算相对误差

Fig.4 Relative error calculated by conventional second-order FMM traveltime

图5

图5 变网格一阶FMM走时计算相对误差

Fig.5 Relative error calculated by grid-variable first-order FMM traveltime

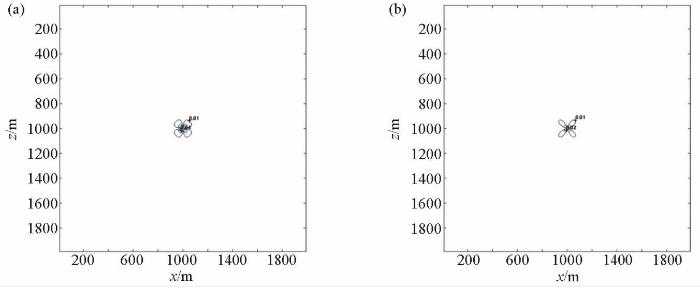

图6

图6 变网格二阶FMM走时计算相对误差

Fig.6 Relative error calculated by grid-variable second-order FMM traveltime

图7

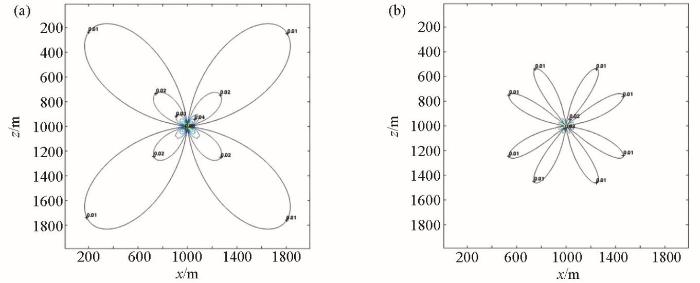

图7 双重网格一阶FMM走时计算相对误差

Fig.7 Relative error calculated by double grid first-order FMM traveltime

对比图3、图5、图7发现,无论是否考虑角点因素,变网格一阶FMM与双重网格一阶FMM的旅行时精度都要比常规一阶FMM的精度高,说明震源附近加密网格,能够有效地提高计算精度;而变网格一阶FMM与双重网一阶FMM的精度相当,说明在均匀模型下,两种方法都可行,但是在复杂情况下,双重网格FMM可能不满足波前传播的规律,需另作考虑。

对比图4、图6发现,变网格二阶FMM旅行时精度比常规二阶FMM的精度高,前者在不加角点计算下,震源附近的精度已达到了后者加角点的精度,且在加入角点计算后,全区的相对误差控制在2%以内;两种方法的相对误差大于1%的分布范围都很小,但是前者的范围更小,几乎只集聚在震源周围。由此说明变网格二阶FMM的计算精度很高,基本上接近解析解。

对比图4b、图5b、图7b发现,变网格一阶FMM与双重网格一阶FMM的走时精度及相对误差大于1%的分布范围都与常规二阶FMM相接近,这说明加密震源附近网格,可达到增加差分阶数的效果。如果在计算效率能接受的范围内,可增加网格数量,降低差分阶数,减少程序复杂性而导致的错误。

对比表1、图8中不同网格间距所需计算的网格点数发现,网格间距越小,网格计算量成指数增加,即大大降低了计算效率。图9为几种剖分形式所对应的计算时间对比,常规一阶差分耗时最少,但是二阶耗时却大大增加,变网格和双重网格计算耗时相对增加缓慢。结合前面叙述的各种方法的计算精度,采用两种网格间距的剖分形式可大量减少计算量及耗时,且有效地提高了计算精度。

表1 不同网格间距对应的网格点数

Table 1 Number of Grid points corresponding to different grid spacing

网格类型	网格间距	网格点数
常规网格	12 m	166×166(27556)
常规网格	6 m	331×331(109561)
常网规格	4 m	496×496(246016)
常网规格	3 m	661×661(436921)
常规网格	2 m	991×991(982081)
变网格	大网12 m,小网6 m	184×184(33856)
变网格	大网12 m,小网4 m	202×202(40894)
变网格	大网12 m,小网3 m	220×220(48400)
变网格	大网12 m,小网2 m	256×256(65536)
双重网格	大网12 m,小网6 m	28564
双重网格	大网12 m,小网4 m	30220
双重网格	大网12 m,小网3 m	32524
双重网格	大网12 m,小网2 m	39076

新窗口打开| 下载CSV

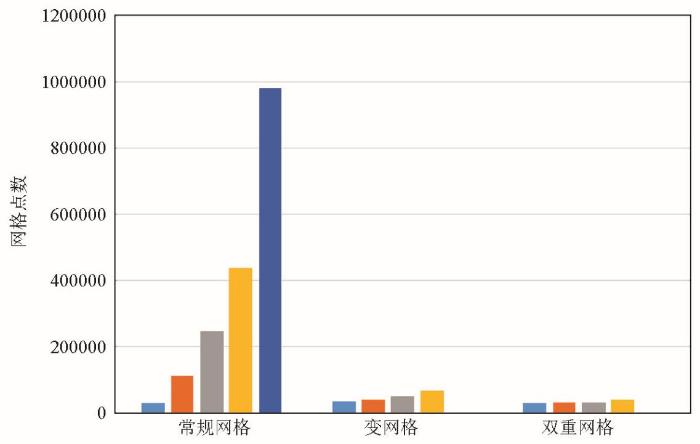

图8

图8 不同网格间距对应的网格点数

Fig.8 Number of grid points corresponding to different grid spacing

综上所述,在均匀模型背景下,综合考虑计算精度和效率,变网格FMM和双重网格FMM的优势相当;在保证计算精度和效率的情况下,为降低编程程序的复杂性,提高程序运行成功率,可考虑使用这两种方法的一阶差分代替常规FMM法的二阶差分。

图9

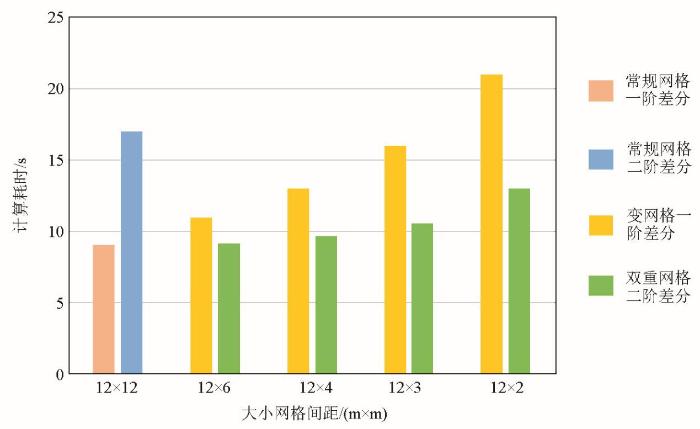

图9 几种计算耗时对比

Fig.9 Time comparison about several calculations

2.2 存在高速异常体模型

建立二维的、存在高速异常体的正演模型(如图10),模型的背景速度为2 000 m/s,垂直厚度为1 980 m,水平宽度为1 980 m。炮点设置在均匀模型的正中心(990 m,990 m)处,大网格剖分间距为12 m,小网格的剖分间距为4 m。高速异常体设置在震源的上方,与网格加密区域紧密相连,形状为正方形,厚为216 m,宽为216 m,速度设置在2 000~3 000 m/s范围内。采用变网格一阶FMM、双重网格FMM计算地震波旅行时,并分析旅行时对异常体的响应。与此同时,加密上述模型网格,使得网格间距全区域为2 m,采用常规二阶FMM计算旅行时作为该研究的对照时间(由图6可知,加密局部网格精度已接近解析解,说明加密全区域后计算出的旅行时作为解析解参照是可行的)。

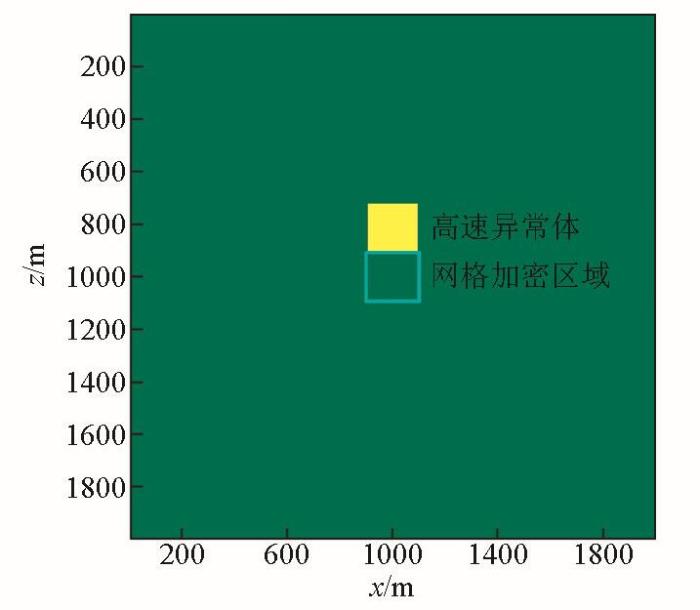

图10

图10 存在高速异常体的正演模型

Fig.10 Forward modeling with high-speed anomalous bodies

从全区域看(图11a),三种方法对高速异常体的等时线响应是一致的,都是遇到高速异常体后等时线向外凸出;从局部看(图11b),即放大高速异常体区域,变网格FMM旅行时等时线与常规二阶FMM一致,而双重网格FMM在红线区域内出现异常,出现这种现象的主要原因是双重网格FMM违反了波前扩展的规律,即如图12所示,当地震波波前扩展到A点时,下一时刻波前应该传至C点,然后再传至B点,而不是如双重网格FMM直接由A点传至B点,再传至C点。因此,对于复杂介质,采用双重网格计算旅行时,需提前了解异常体与变网格之间的位置关系,否则可能造成异常体区域误差较大,而采用变网格FMM可以避免这样的问题。

图11

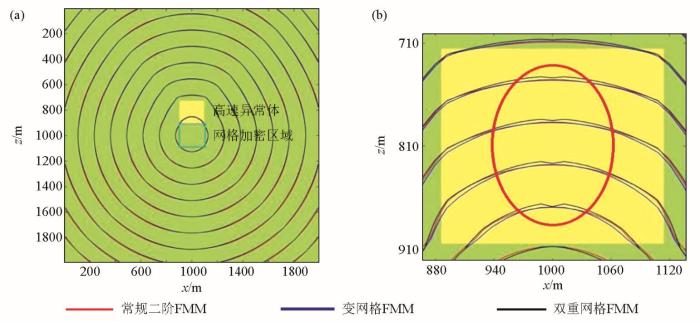

图11 三种方法地震走时等时线

a—全区域;b—局部放大

Fig.11 Three methods isochronal line for traveltime

a—the whole area;b—fractionated gain

图12

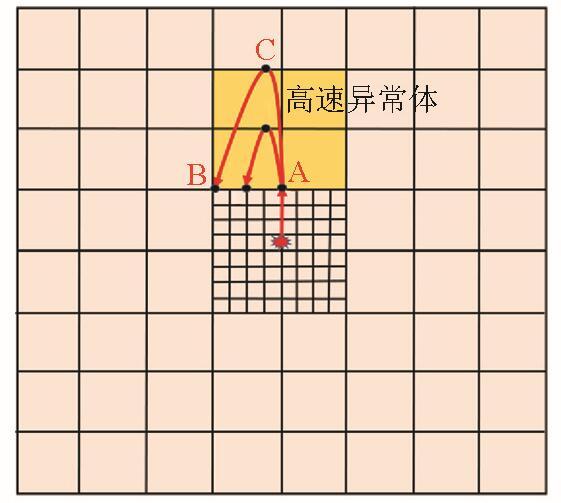

图12 波前扩展规律

Fig.12 Expanding wavefronts law

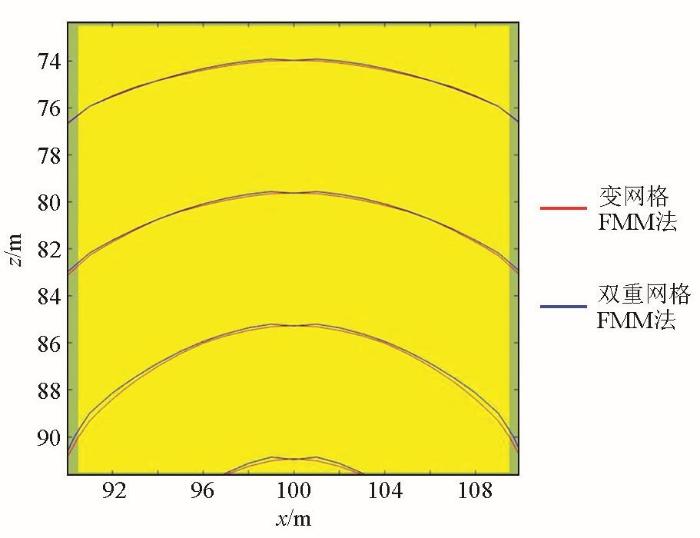

图13、14、15分别考虑异常体与围岩速度的差异,对两种网格剖分形式计算走时的影响,当异常体速度为2 300 m/s时,两种剖分形式计算走时相差不大,随着速度的不断增加,在异常体区域走时出现明显差异,由此可知,异常体与围岩差异速度越大,双重网格剖分形式计算走时误差越大。

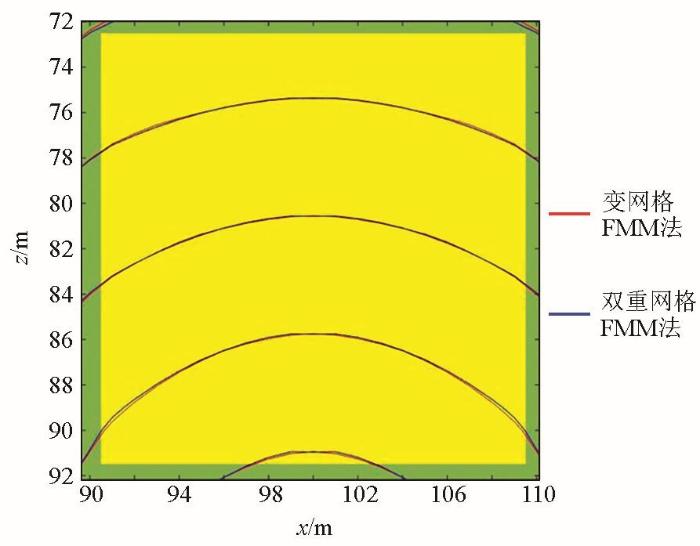

图13

图13 异常体速度为2 300 m/s

Fig.13 The abnormal body speed is 2300 m/s

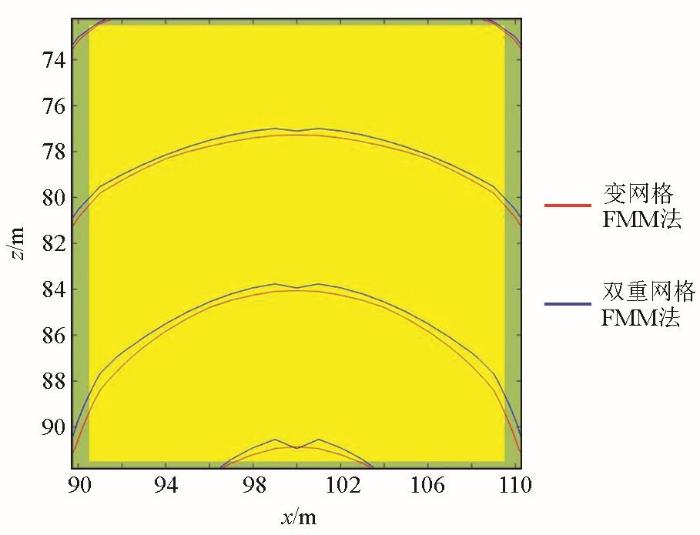

图14

图14 异常体速度为2 500 m/s

Fig.14 The abnormal body speed is 2500 m/s

图15

图15 异常体速度为3 000 m/s

Fig.15 The abnormal body speed is 3000 m/s

2.3 Marmousi模型

建立Marmousi模型,验证变网格FMM对复杂模型的适应性。Marmousi模型的区域范围为720 m×2 976 m,炮点设置在模型的底部(720 m,1488 m)处,大网格间距为6 m,小网格间距为2 m,小网格布置在震源附近。

由图16可以看出,地震波波前总是寻找所需旅行时最小的路径传播,在高速异常区域,旅行时等时线向外凸出,而在低速异常区域,旅行时等时线向内凹进,这样的特征是符合地震波波前传播的规律的,说明采用变网格FMM计算地震走时是可行的,且能够适应各种复杂模型。

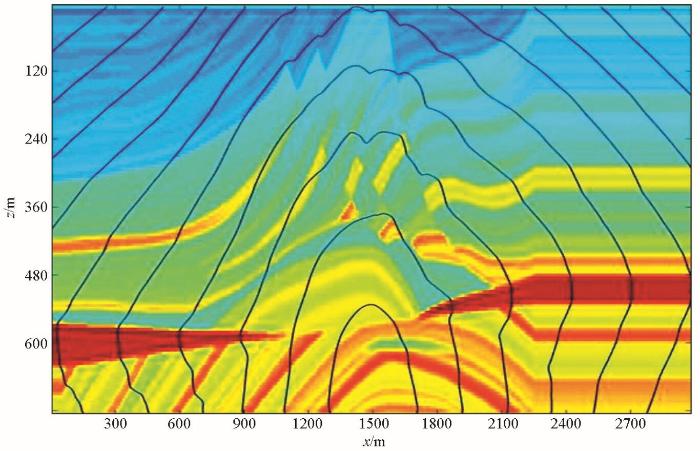

图16

图16 Marmousi模型走时等时线

Fig.16 Traveltime isochron of Marmousi model

3 结论与展望

通过对均匀模型、存在高速异常体模型、Marmousi模型正演模拟,得出以下结论:

1)对于均匀介质,变网格FMM和双重网格FMM优势相当,既有效降低计算精度,又大大提高计算效率。

2)对于存在高速异常体的介质,双重网格FMM需要考虑异常体与变网格的位置关系,否则双重网格FMM可能违背波前传播的规律,造成大的计算误差,而变网格FMM不需考虑这样的问题。

3)经Marmousi模型试算,变网格FMM对复杂模型的适应能力较强。

综上所述,变网格FMM用于计算地震旅行时,较常规网格剖分具有一定的优势,不仅能提高计算精度,也能提高计算效率。另外,变网格FMM还有较大的研究空间,除对震源区域采用小网格剖分外,还可以考虑对速度梯度变化较大的区域进行小网格剖分,从而提高复杂模型的成像精度;还可以将固定形式的变网格直接改进为自适应形式的变网格,对全区误差大于阀值的区域进行网格加密,进一步提高旅行时计算的精度。

The authors have declared that no competing interests exist.

作者已声明无竞争性利益关系。
