多层系油气藏时移地震匹配处理技术

高云峰, 王宗俊, 李绪宣, 胡光义, 范廷恩, 张晶玉, 朱振宇

中海油研究总院有限责任公司,北京 100028

Time-lapsed seismic matching processing technology for multi-reservoir

GAO Yun-Feng, WANG Zong-Jun, LI Xu-Xuan, HU Guang-Yi, FAN Ting-En, ZHANG Jing-Yu, ZHU Zhen-Yu

CNOOC Research Institute Co.,Ltd.,Beijing 100028,China

责任编辑: 叶佩

收稿日期: 2018-05-24   修回日期: 2018-11-20   网络出版日期: 2019-02-20

基金资助: 中国海洋石油总公司重大专项“海上开发地震技术集成及应用研究”.  CNOOC-KJ125ZDXM06LTD-10-KFSC-14

Received: 2018-05-24   Revised: 2018-11-20   Online: 2019-02-20

作者简介 About authors

高云峰(1974-),男,博士,高级工程师,现主要从事油藏地球物理技术应用研究工作。Email:gaoyf@cnooc.com.cn 。

摘要

针对多层系油气藏开发过程中时移地震时差、相位、频率和能量累积效应所导致的处理难题,文中提出了基于多标准层的时移地震分层匹配处理技术。该技术通过选择多层系油气藏顶部、内部和底部稳定的非储层或未动用储层作为参考标准层,进行分层系匹配处理,能够有效消除多层系油气藏时移地震累积效应的影响。通过南海X油田的实际应用,取得了较好效果。

关键词： 时移地震 ; 多层系油藏 ; 匹配处理 ; 标准层

Abstract

As is known,the exploration of multi-measures reservoir will cause a lot of time-lapsed seismic matching processing problems,such as time,phase,frequency,and energy difference accumulation caused by complex changes in multi-measures reservoir production.A new method called time-lapsed seismic matching processing technology based on multi-marker horizon is proposed in the paper.By using the stable non-reservoir or undeveloped reservoir at the top and emnploying the internal part and the bottom of the multi-measures reservoir as the reference marker horizon,the time-lapsed seismic matching processing for multi-reservoir is realized,which can effectively eliminate false appearance of lower reservoir time-lapsed seismic difference caused by upper reservoir development.It was applied effectively in X oil field of South China Sea.

Keywords： time-lapsed seismic ; multi-measures reservoir ; matching processing ; marker horizon

PDF (4551KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

高云峰, 王宗俊, 李绪宣, 胡光义, 范廷恩, 张晶玉, 朱振宇. 多层系油气藏时移地震匹配处理技术. 物探与化探[J], 2019, 43(1): 183-188 doi:10.11720/wtyht.2019.1202

GAO Yun-Feng, WANG Zong-Jun, LI Xu-Xuan, HU Guang-Yi, FAN Ting-En, ZHANG Jing-Yu, ZHU Zhen-Yu. Time-lapsed seismic matching processing technology for multi-reservoir. Geophysical and Geochemical Exploration[J], 2019, 43(1): 183-188 doi:10.11720/wtyht.2019.1202

0 引言

随着油气开发的不断深入,在生产油田的剩余油挖潜成为稳产和增产的工作重点,时移地震油藏监测技术得到了越来越广泛的重视[1,2]。诸多学者都开展了时移地震技术研究与探讨,传统重复性时移地震得到普遍应用,非重复性时移地震也取得了明显效果[3,4,5,6,7,8,9,10,11,12,13,14]。除了高品质海相轻质油气藏,陆相沉积和稠油油藏,以及油砂的时移地震应用实例也日益增多[15,16,17,18,19]。

匹配处理是获取时移地震有效差异的关键技术之一,具体包括:匹配滤波、振幅均衡和时移相移校正等处理过程[20,21,22,23,24,25,26]。文献调研表明单一层系油气藏时移地震匹配处理的研究工作较多,但针对多层系油气藏相关研究仍较少。当目标油气藏层系较多,深度跨度较大时,上覆油气藏开发过程中的流体变化将导致时移地震时差、相位、频率和能量累积效应,使深层油气藏时移地震匹配处理面临较大难题。而传统以针对单一层系油气藏为目标的时移地震匹配处理方法难以有效消除这些累积效应。为此,笔者探索并提出了基于多标准层(包括主标准层和次标准层)的时移地震分层匹配处理技术。该方法通过选择多层系油气藏顶部、内部和底部稳定的未动用储层或非储层段作为参考标准层,细分目标层系进行匹配处理,从而消除浅层油气藏开发过程中流体变化对深层油气藏时移地震特征的影响。在南海X油田的实际应用取得了较好效果。

1 方法原理

为了研究多层系油气藏开发过程中时移差异的累积效应,首先需要明确含水饱和度与地层压力变化对时移地震差异的影响。Landro等曾提出了一种时移振幅差异与饱和度及压力变化的关系式[27,28]。该关系式基于Smith和Gidlow提出的线性Zeoppritz方程:

R0(θ)=12δρρ+δαα-2β2α2δρρ+2δββsin2(θ)+δα2αtan2(θ),

其中,R为反射系数,θ为入射角,α、β、ρ分别代表纵波速度、横波速度、密度。式(1)右侧的第一项体现了纵波速度和密度变化对截距的影响,即:

ΔR0=12Δρρ+Δαα,

式(1)右侧第二项体现了纵波速度、横波速度和密度对梯度的影响,即:

ΔG=2β2α2Δρρ+2Δββ+Δα2α。

上述公式中,纵波速度,横波速度和密度的相对变化可以进一步表达为含水饱和度及地层压力的变化,即:

Δαα=ΔαFα+ΔαPα,

Δββ=ΔβFβ+ΔβPβ,

Δρρ=ΔρFρ,

修正式(2)、(3),得:

ΔR0≈12[kρΔS+kαΔS+lαΔP+mα(ΔP)2],

ΔG≈12[kαΔS+lαΔP+mα(ΔP)2]-4β2α2[lβΔP+mβ(ΔP)2]。

上式中,ΔS表示含水饱和度的相对变化,ΔP表示地层压力的相对变化。式(7)、(8)表明,当地层压力相对变化不大时,可以直接利用叠后振幅差异求取含水饱和度的变化。若地层压力变化明显时,需要叠前梯度信息才能将含水饱和度及地层压力变化对时移地震的影响区分出。

针对多层系油气藏开发过程中时移地震差异的累积效应,在处理过程中,一般应在目的层顶部选择主标准层,浅部油气藏的处理能够获得较好效果;但对于中深部油气藏,需要在其埋深范围附近进一步选择次标准层,才能有效消除上覆已开发油气藏的时移地震累计效应和影响。选取标准层的基本原则包括:

1)主标准层选取的基本原则:①应位于开发层系之上,未动用油气层、水层或非储层;②具有较大厚度。

2)次标准层选取的基本原则:①位于开发层系之间,未动用油气层、水层或非储层;②与分析目标油层邻近;③提取子波形态与目标油层有较大相似性。

确定主、次标准层后,即可分层系进行时移地震振幅、时移和相移匹配处理。具体原理如下:

设两道地震记录x(n)和y(n)为能量有限信号,其中0≤n≤N-1,则x(n)的自相关函数rxx(m)和与y(n)的互相关函数rxy(m)分别为:

rxx(m)=∑n=0N-1x(n)x(n+m),

rxy(m)=∑n=0N-1x(n)y(n+m),

式中,m为互相关函数序列的延迟量,其取值范围为-N+1≤m≤N-1。通过褶积模型分析相关函数与地震子波的关系,即如果设w1(n)和w2(n)以及r1(n)和r2(n)分别对应x(n)和y(n)的地震子波序列和反射系数序列,同时假设反射系数序列是平稳的、白的和零均值的时间序列,对应的方差为σ2,且互不相关,得到的关系式为:

rxy(m)=σ2∑n=0N-1w1(n)w2(n+m),

式(10)和式(11)说明相关函数能反映地震数据序列所包含的地震子波的波形、相位和时间延迟量等因素。而这些因素正是时移地震匹配分析所需要的,因此可以将相关函数用于分析时移地震资料背景地层在振幅、时间和相位等方面的不一致性。

在具体应用中,首先利用与子波长度匹配的滑动时窗计算两次地震间的互相关,然后对互相关结果通过Hilbert变换计算出其包络和瞬时相位。拾取包络的峰值作为两次地震的时移差异,利用瞬时相位作为两次地震相位差异。最后对每一道取平均值作为该道的时移校正量和相移校正量。

2 应用效果

X油田位于中国南海珠江口盆地,共发育23套海相三角洲砂岩油层(图1),深度分布范围为2 000~2 800 m,单层储层厚度为3~33 m,有效厚度超过10 m的有H2、H3F、H3H、H4D、H5B、H6B、H9、H11、H12、H13共10个小层。测井解释的储层孔隙度在11.3%~28.1%,渗透率在67.8~3 744.0 md,为中—高孔隙度,中—高渗透率储层。地下原油密度:0.772~0.819 g/cm3;地下原油粘度:1.63~3.02 mPa.s;饱和压力:0.45~0.63 MPa;原始气油比:1.099~1.407 m3/m3;原始体积系数:1.046~1.064;具有低比重、低粘度、饱和压力低和地饱压差大的特点。该油田1997年开始生产,依靠天然水驱能量开发,2003年进行了第一次三维地震资料采集,2013年开展了第二次三维地震资料采集和非重复性时移地震剩余油预测研究。

图1

新窗口打开| 下载原图ZIP| 生成PPT

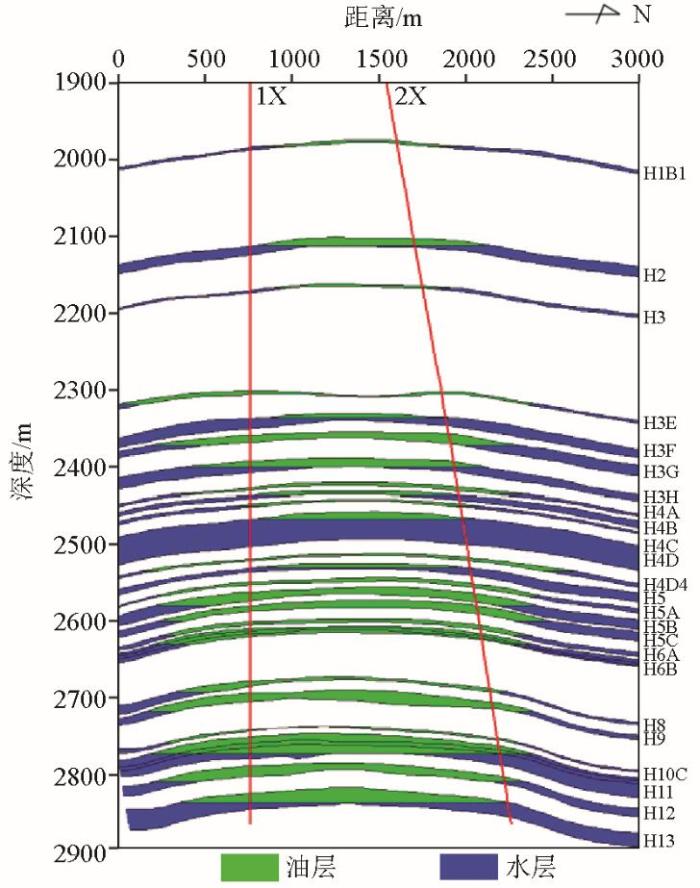

图1   X油田过1X和2X井油藏剖面

Fig.1   Reservoir section across well 1X and well 2X in X oilfield


研究过程中,首先根据生产动态分析数据和1X井的测井资料,分别确定各油藏2003年和2013年的含水饱和度与压力,再通过正演模拟,利用时移振幅差异与饱和度及压力变化的关系,计算出各油层的时移地震的时差和振幅差异。从H4D到H13油藏,上覆层累计时差从-0.372 ms逐渐增加到-1.463 ms,上覆层累计时差远远超过了各油藏振幅变化对时移地震差异的影响。例如,H9油层时移地震振幅总变化率为28.8%, 时差引起的变化率为22.9%(图2),振幅引起的变化率为5.9%;H13油层时移地震振幅总变化率为38.1%,时差引起的变化率为37.6%,振幅引起的变化率为0.5%。可见,多层系油藏的时移地震累积效应非常明显。

图2

新窗口打开| 下载原图ZIP| 生成PPT

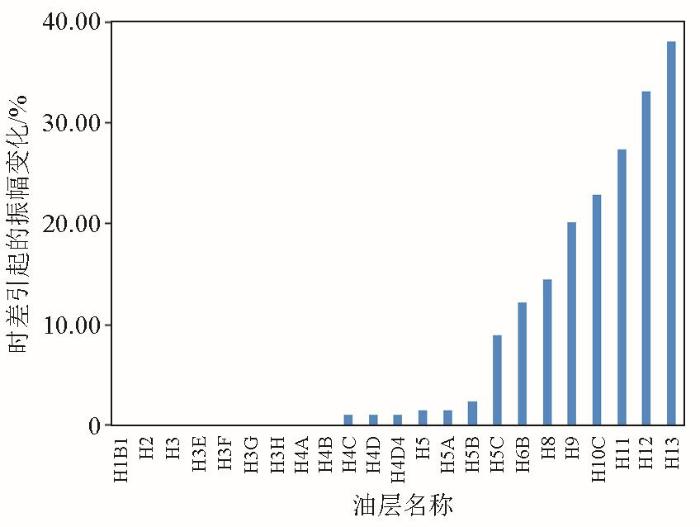

图2   X油田已开发油层时移地震累计时差引起的振幅变化统计分析图(基于1X井模型)

Fig.2   Statistical analysis diagram of amplitude variation caused by time-lapse seismic accumulative time difference in developed oil layer of X oilfield (based on well 1X model)


时移地震匹配处理过程中,根据油藏地质特征和开发生产情况,共选出3套标准层(图3):

1)主标准层:H1B1至H3之间尚未动用的储层和非储层段,作为H3G,H4D 和H5B等浅部油层匹配处理标准层。

2)次标准层1:H6B至H8之间的泥岩层段,作为H8和H9油藏的匹配处理标准层。

3)次标准层2:H13油层以下地层,作为H11-H13等深部油层匹配处理标准层。

图3

新窗口打开| 下载原图ZIP| 生成PPT

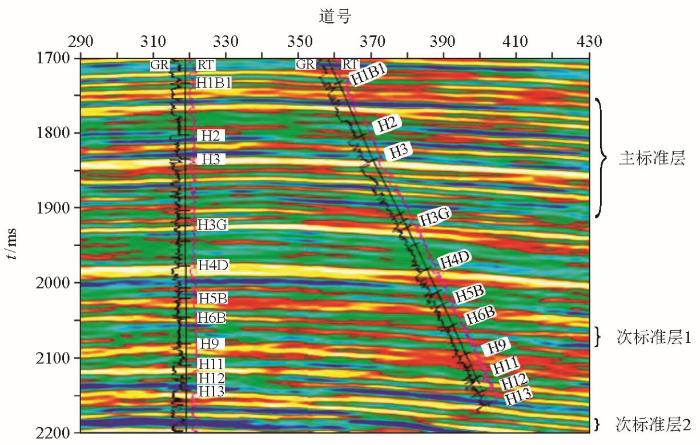

图3   X油田过1X和2X井地震(2013年)剖面

Fig.3   Seismic profile across well 1X and well 2X in X oilfield (2013)


通过常规方法和基于多标准层的时移地震匹配处理结果对比(图4和图5),可以看出,多层系匹配处理前,构造低部位非含油区存在大量时移地震异常差异;多层系匹配处理后,有效消除了上覆已开发油藏的时移地震累计效应,各油藏构造高部位含油区内时移地震差异分布更为清晰、合理。

图4

新窗口打开| 下载原图ZIP| 生成PPT

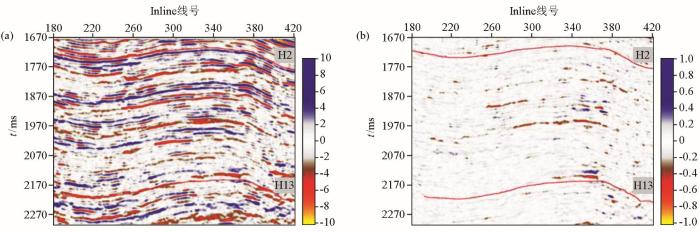

图4   X油田常规方法和基于多标准层的时移地震匹配处理振幅差异剖面对比

a—常规时移地震匹配处理振幅差异剖面;b—基于多标准层的时移地震匹配处理振幅差异剖面

Fig.4   Comparison of time-lapsed seismic amplitude difference profiles between conventional and multi-marker layer matching processing methods in X oilfield

a—time-lapse seismic amplitude difference profile with conventional matching processing method;b—time-lapse seismic amplitude difference profile with multi-marker layer matching processing method


图5

新窗口打开| 下载原图ZIP| 生成PPT

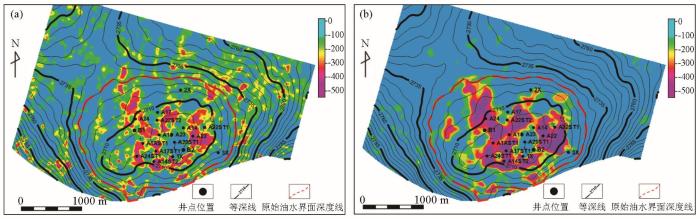

图5   X油田H11小层常规方法和基于多标准层的时移地震匹配处理纵波阻抗差异属性平面对比

a—常规方法时移地震匹配处理纵波阻抗差异属性平面;b—基于多标准层的时移地震匹配处理纵波阻抗差异属性平面

Fig.5   Comparison of time-lapse seismic P-wave impedance difference attribute maps of layer H11 between conventional and multi-marker layer matching processing methods in X oilfield

a—time-lapsed seismic P-wave impedance difference attribute map with conventional matching processing method;b—time-lapsed seismic P-wave impedance difference attribute map with multi-marker layer matching processing method


从图5b H11小层含油范围内纵波阻抗差异属性平面分布特征来看,其中红色区域时移地震差异大,蓝色区域时移地震差异小。从图中可以看出,时移地震阻抗差异较小的蓝色区域在构造边部和高部位均有分布,时移地震阻抗差异较大的红色区域主要分布在各开发井位置处。分析认为,其中边部时移地震差异较小的蓝色区域应为2003年第一次三维地震采集前的水淹区域;时移地震阻抗差异较大的红色区域反映了2003年至2013年开发过程中水淹的范围;高部位时移地震差异较小的蓝色区域预测为2013年时移地震采集时的剩余油富集区。根据预测结果,2014年新部署了两口开发井(B1和B2),其中B1井在H11小层全井段水淹(图6),而B2井在该层仍有6.8 m厚剩余油存在,从而证实了时移地震差异的可靠性。

图6

新窗口打开| 下载原图ZIP| 生成PPT

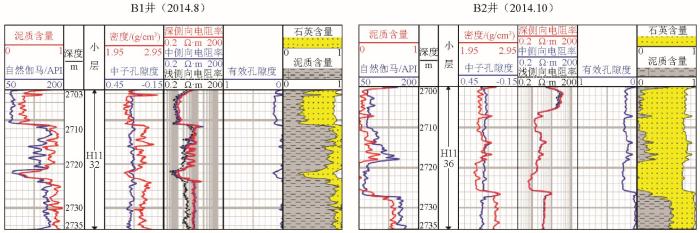

图6   X油田B1和B2井H11小层测井解释成果

Fig.6   Layer H11 log interpretation results of well B1 and well B2 in X oilfield


3 结论与认识

文中阐述了多层系油气藏时移地震的累计效应分析和基于多标准层的匹配处理技术思路,通过正演模拟和实际资料处理,进行了深入研究,主要获得以下结论:

1) 多层系油气藏时移地震累计效应明显,会导致深层油气藏时移地震差异的异常,严重影响匹配处理的效果和精度。

2) 文中探讨的基于多标准层的时移地震分层匹配处理技术,通过选择多层系油气藏顶部、内部和底部稳定的未动用储层或非储层段作为参考标准层,细分目标层系进行时移地震匹配处理,能够有效消除上覆已开发油气藏时移地震的累积效应,从而获得深层油气藏有效的时移地震差异信息。

3) 该技术在南海X油田的实际应用获得了精度较高的时移地震剩余油预测结果,在多层系油藏时移地震应用研究中具有推广价值。
