0 引言
薄层是油气勘探评价的重点与难点,其是指厚度小于1/4波长的地层,1/4波长为薄层调谐厚度,是地震时间域的极限分辨率[1]。地震波通过薄层顶底界面时会发生相互干涉,响应特征差[2],且薄层通常与泥页岩互层,纵向上多期次叠置,平面上受水体能量、水退、水进等影响,岩相变化快,分布零散,采用常规地震属性分析及反演等技术手段较难完成薄储集层评价,尤其针对高速围岩屏蔽的薄层评价,常规地震储层评价方法更显得无能为力[3]。地震薄储集层评价其核心在于提高地震资料分辨率,但受限于带通地震资料频带窄、主频不高的特点,其较难实现,特别是完成针对米级别的薄储集层识别。谱分解利用信号处理中的时频转换方法,将地震资料从时间域转换到频率域,生成频率连续变化的多个振幅体,在频率域内通过调谐相位或振幅预测储层的平面展布规律,落实地质体形态、边界,其薄层识别厚度远小于主频所对应的1/4波长,被广泛应用于薄储集层评价[4,5,6,7]。
谱分解技术关键在于时频转换方法的优选,常用的实现方式包括短时傅里叶变换[5]、Gabor变换[8]、连续小波变换[9,10]、S变换[11]和广义S变换[12,13,14]等。其中,Gabor变换是利用高斯函数代替固定时窗分析的一种特殊短时傅里叶变换。S变换兼具短时傅里叶变换和小波变换的优点,时频分析窗口随频率变化,与地震波时变特征吻合,但S变换中小波是固定的,窗函数不能满足能量归一化条件,窗函数的幅值随着频率变化,谱分解结果会出现局部失真。因此,高静怀[15]等人根据信号本身时变特性,利用广义高斯函数替换S变换的高斯窗函数,而推导出了广义S变换,其时频谱的频率分辨率得到明显提高,更有利于对地震资料进行谱分解。由于谱分解处理的单频调谐厚度便不是真实的砂体厚度,因此国内外学者大多数研究主要还停留在利用谱分解定性描述薄储层的平面展布[16,17,18,19,20]。
本文在广义S变换目标处理的基础上,综合利用地震、地质、钻井等资料,建立了基于广义S变换多频解释技术方案,最终有效预测了中东地区某油田高速围岩屏蔽作用下的深层薄储层展布特征,解决了该地区薄储集层评价的技术难题。
1 方法简介
1.1 方法原理
1.1.1 广义S变换
对于一个平方可积信号s(t),其S变换定义为[21]:
式中:t为时间,f为频率,w(t-τ)为高斯窗函数:
式中:σ(f)为标准差:
S变换把高斯窗函数作为局部化窗函数,谱分解结果与窗函数密切相关。Pinnegar[22]等人应用广义高斯函数代替基本高斯窗得到广义S变换,广义高斯函数定义为:
式中:p为广义高斯函数的时窗调节系数,wGS(τ-t,f,p)为广义高斯函数。
将式(4)代入式(1)得到广义S变换表达式:
可以看出,通过引入时窗调节参数p,广义S变换比S变换更方便调节时窗分析窗口,时频分辨率更高。
1.1.2 频率梯度
相对于围岩而言,薄储层通常具有较高的渗透率,其是表征优质储层的主要参数之一,因此薄层的地震预测可以从预测薄层的渗透性着手。Silin等人[23]的研究表明,低频条件下,地震反射系数与地震波频率、岩石骨架、流体类型及岩石渗透率紧密相关,其计算公式为:
式中:R、R0、R1分别为地层总反射系数、岩石骨架反射系数及地层流体反射系数,k为岩石渗透率,ω为地震波角频率,η为流体粘度,ρ为流体密度,τ为流体驰豫时间。由于式(6)中不同流体的相关参数可以从实验室获取,而流体类型、岩石骨架反射系数及岩石渗透率是影响地震记录的关键因素。因此薄层渗透性地震预测的关键在于如何消除岩石骨架及流体类型对地震反射系数的影响。
式中:A(t,f)为地震资料振幅分量,f为频率。由式(7)可知,频率梯度最大限度消除了岩石骨架及流体类型对于地震记录的影响,能较好地反应地层的渗透性变化特征,其可被近似描述为:
式中:C为常数。继而可以利用频率梯度近似表征储层渗透性的变化,开展薄层的地震预测研究。
1.2 薄储层识别技术方案
影响薄储集层预测精度的因素较多,其中地震资料主频对应分辨率与薄层厚度不匹配是主要原因之一。利用谱分解可以有效提高地震对薄层的识别能力,从而开展薄层识别及储层展布特征研究。但谱分解处理的单个频率对应的是确定的调谐厚度而不是真实的薄层厚度,因此,利用基于谱分解的多频解释技术对薄层评价关键在于如何综合地震、地质、钻井等,建立单频地震数据与砂体展布参数之间的关系(图1)。该方法具体实现可以分为以下几个步骤:①根据岩芯、测井、岩性录井等数据,获取研究区砂体发育基础数据;②开展地震资料频谱分析、岩石物理研究、地震属性分析、地震反演、模型试验等,落实地震对研究区薄砂储集层的识别程度;③对地震资料进行时频转换处理,分析薄砂储集层的时频响应特征;④以实钻薄层砂体厚度为基础,以薄层时频响应特征为依据,结合薄层地震识别程度分析结果,开展时频转换结果优选,提取目的层频率梯度属性,定性分析薄砂储层平面展布特征;⑤结合钻井,建立频率梯度与砂体厚度之间联系,定量计算薄砂储集层厚度;⑥勘探建议及钻井验证。

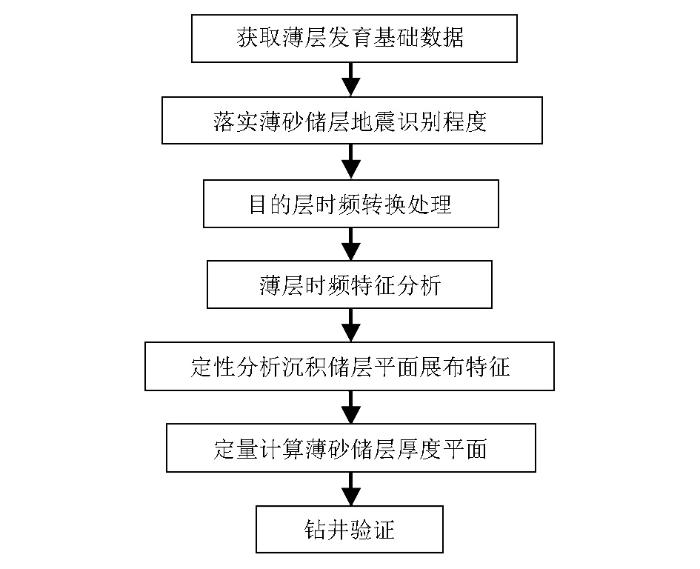

图1
图1
多频解释技术薄层评价技术流程
Fig.1
Thin reservoir evaluation workflow by multi-frequency interpretation technique
2 实际应用
2.1 研究区概况
研究区油田位于伊拉克美索不达米亚盆地南部,阿拉伯地台外侧,WS为阿拉伯台地和阿拉伯地盾,EN为扎格罗斯山前坳陷和扎格罗斯断裂带。油田构造简单、断裂不发育,为一个NW—SE走向的长轴背斜。盆地从寒武纪开始沉积,岩性包括碳酸盐岩、碎屑岩、膏盐等,基底为寒武纪早期花岗岩。目的层为白垩系浅海细粒碎屑岩沉积,埋深3 900~4 100 m之间,沉积厚度40~60 m,上覆、下伏地层皆为碳酸盐岩,全区稳定分布,厚度都在200~300 m。

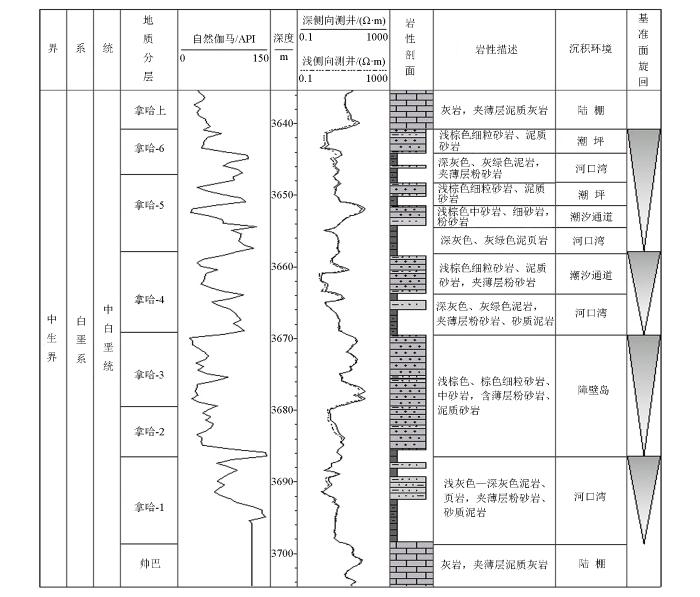

综合岩芯、录井、测井等资料分析,目标油藏为一套障壁岛海岸体系沉积,可以识别出障壁岛、潮汐通道、砂质潮坪3种沉积砂体(图2),单砂体厚度 1~15 m,平均4~6 m。现有钻井资料揭示该油藏砂体纵向相互叠置,平面零散展布,砂体连通性非常复杂,为构造—岩性复合油藏。
图2
研究发现,该油藏储层地震预测主要存在以下几个难点:
1)地震资料主频28 Hz,频宽8~80 Hz,该油藏砂岩速度为4 100~4 500 m/s,由此计算地震主频所对应的单砂体分辨率为19~21 m,大于油藏最大单砂体厚度。
2)目的层地层厚度小,上覆、下伏高速碳酸盐围岩与目的层阻抗差异大,形成的低频强振幅反射屏蔽了目的层薄砂储层地震响应特征。
3)目的层埋深大,随着埋深的增加,砂岩、泥页岩、泥质砂岩速度分布范围相互叠置,岩石物理分析目的层砂岩速度4 100~4 500 m/s,密度2.25~2.55 g/cm3,波阻抗8 000~11 000 kg/(m2s);泥页岩速度3 200~4 000 m/s,密度2.2~2.55 g/cm3,波阻抗7 000~10 500 kg/(m2s);泥质砂岩4 150~4 600 m/s,密度2.3~2.55 g/cm3,波阻抗8 500~11 500 kg/(m2s)。
上述难点严重制约了目的层薄砂储层地震响应特征分析、沉积相划分及储层预测等。
2.2 研究区地质模型试验分析

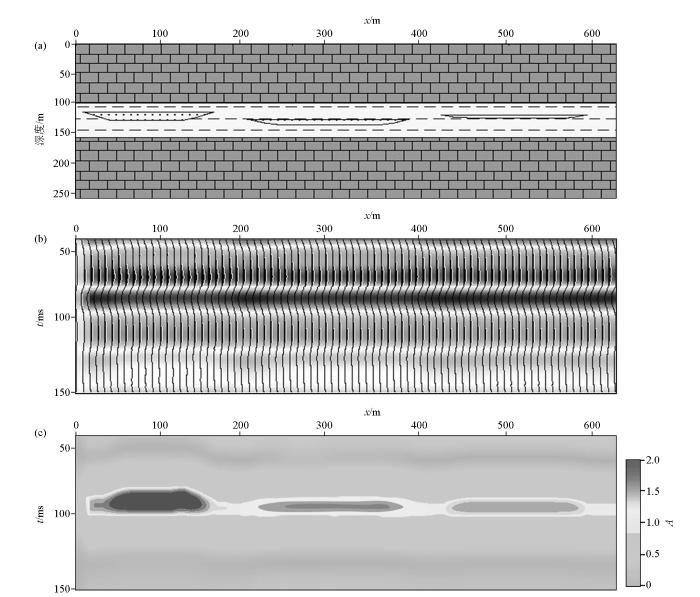

根据研究油藏构造地质情况,结合测井、录井等资料,构建目的层地质模型(图3a),包括目的油藏的砂泥岩薄互层以及上下两套致密灰岩。其中目的层地层厚度为60 m。根据单井实钻单砂体厚度情况,将砂体厚度分别设置为15、10、5 m,速度4 200 m/s;上覆、下伏灰岩厚度为100 m,速度为5 300 m/s;泥岩速度为3 800 m/s。图3b为采用28 Hz,零相位雷克子波激发得到的地震正演结果。从图可以看出,由于受到上覆高速灰岩的低频强振幅反射影响,目的层油藏的3套砂体地震反射特征非常模糊, 根据正演剖面较难确定3套砂体的发育情况。通过对正演地震结果进行广义S变换处理,结合实际地质情况,对比分析其单频体响应特征,优选出50 Hz广义S变换处理结果(图3c),由图可见,三套砂体时频转换后被完美地刻画出来,砂体发育位置与地质模型中的位置一致,且厚度5 m的薄层在广义S变换剖面中同样被识别出来,表明通过广义S变换处理明显降低了高速围岩对目的层薄储集体的屏蔽作用,提高了地震对薄层的识别能力。因此,可以利用广义S变换谱分解提高研究区地震资料分辨率,从而有效预测薄砂储层的平面展布。
图3
图3
目的油藏模型试验分析
a—地质模型;b—模型正演;c—广义S变换处理结果(50 Hz)
Fig.3
Model test analysis of target reservoir
a—geologic model;b—forward modeling;c—generalized S transformation processing results(50 Hz)
2.3 广义S变换谱分解
2.3.1 典型井时频特征分析

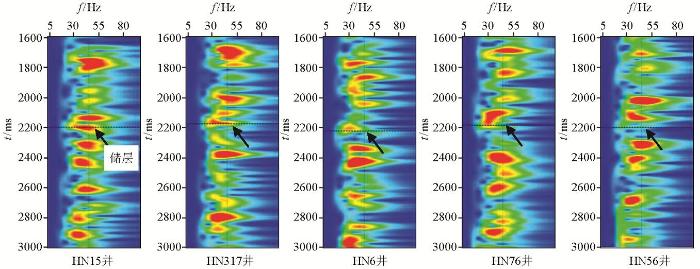

应用广义S变换对目的层进行时频转换处理,开展目标油藏单井薄砂储集层时频特征分析(图4)。图4为目的油藏砂体发育比较典型的五口井,其中HN15井实钻单砂体厚度为3~12 m,砂组厚度21.7 m;HN317井单砂体厚度为2~11 m,砂组厚度18.2 m;HN6井单砂体厚度为1~5 m,砂组厚度11.9 m;HN76井单砂体厚度为2~4 m,砂组厚度8 m;HN56井单砂体厚度为1~2 m,砂组厚度 5 m。由图可见,相对于常规地震剖面而言,时频转换剖面在纵向上分辨率明显提高,上覆、下伏高速灰岩层对目标油藏的屏蔽作用明显降低,随着频率的升高,其屏蔽作用明显减弱。对比五口井的时频剖面可知,随着砂层组厚度的逐渐变小,时频剖面上目的层的振幅反射逐渐减弱,特别是在45~50 Hz地方,最大砂组厚度与振幅具有较好的正相关关系。
图4
2.3.2 储层展布特征及预测效果

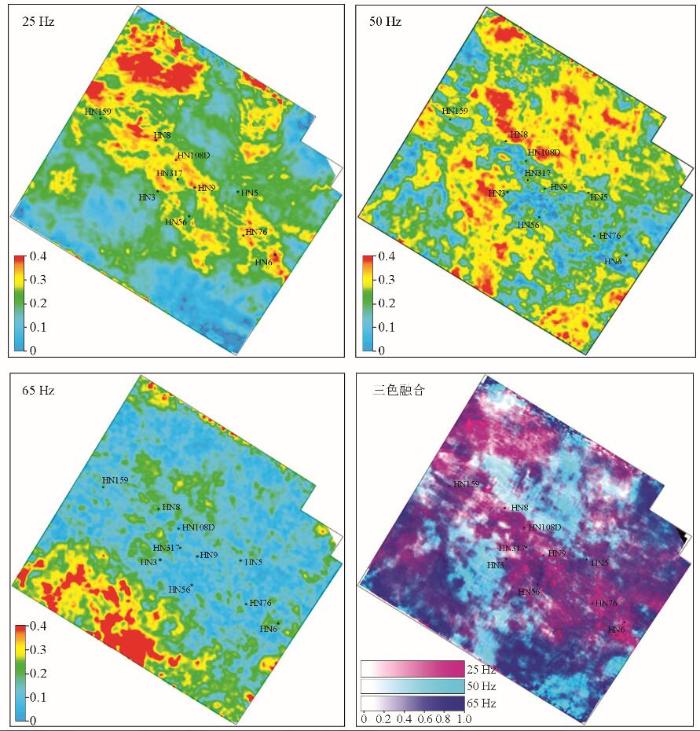

上述时频分析结果表明,时频转换后上覆、下伏高速围岩对目标油藏的屏蔽作用降低,50 Hz的单频数据对薄层具有较好的分辨能力,但目标油藏砂体纵向叠置严重,单一采用某一频率所对应的调谐砂体厚度分布较难准确完成油藏砂体平面展布预测。通过对目标油藏谱分解处理后的单频体振幅属性结合实钻砂体发育情况进行扫描分析,兼顾目标油藏地震资料频谱分析成果,发现25、50、65 Hz单频体振幅属性与目标油藏的砂体展布特征具有较好的一致性。因此,优选25、50、65 Hz单频体振幅属性及其三色融合属性(图5),定性分析目标油藏砂体平面展布特征。图中黄色及红色为与实钻校验后砂体展布特征,由图可见,目标油藏砂体呈NW—SE向展布,与盆地展布特征一致。根据低频对应厚砂体,高频对应薄层的原则,目的油藏较厚的砂层组主要分布在油藏中部与北部,平面展布相对零散;薄砂储层主要分布在油藏的北部和西南部。同时,在谱分解处理基础上,提取目的油藏的频率梯度属性(图6b),可以看出频率梯度属性与25、50、65 Hz单频属性三色融合结果所描述的储层展布特征大体一致,与常规均方根振幅属性相比(图6a),其有利储层发育区域与现有钻井的砂体吻合程度明显较常规振幅属性更好,砂体展布特征与区域地质背景一致。统计油藏32口钻井储层发育情况与频率梯度属性的吻合率,共27口储层发育较好的井在频率梯度属性上有显示,定性符合率为84.3%,较振幅属性储层预测精度明显提高,表明基于广义S变换的多频解释技术预测高速围岩背景下的薄层具有较好的应用效果。
图5
图6

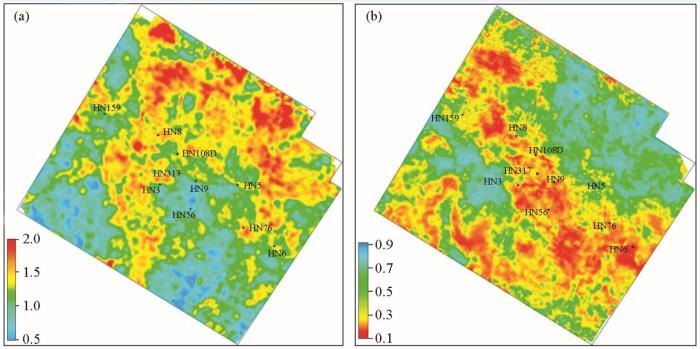

图6
地震属性储层预测结果对比
a—均方根振幅属性;b—频率梯度属性
Fig.6
Reservoir prediction results comparison by seismic attribute
a—RMS amplitude attribute;b—frequency gradient attribute
从频率梯度属性可以看出,目标油藏砂体除了具有NW—SE向展布特征外,同时呈现从WS—EN逐渐发散的趋势,结合该区域地质背景,岩心、钻井等资料综合分析认为该油藏的物源应在油藏的WS方向。同时划分了3种有利沉积砂体的平面展布特征,油藏的WS方向以潮坪沉积砂体为主,油藏中部以障壁岛沉积砂体为主,呈NW—SE向条带展布,被NE—SW向的潮汐通道划分几个障壁砂坝发育区(图6b)。目前钻井主要集中在油藏中部障壁岛砂坝及潮汐通道砂体发育区,WS方向的潮坪砂体发育区将成为下一步岩性油藏勘探评价的有利目标区域。

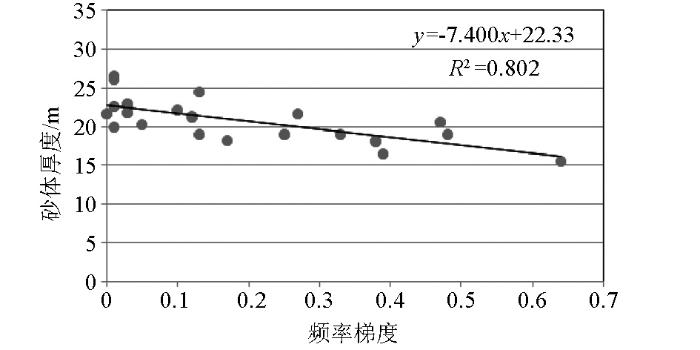

为了进一步落实油藏砂体厚度,结合实钻砂体解释成果,建立频率梯度与砂体厚度之间的关系(图7),从图可以看出,频率梯度与砂体厚度具有较好的线性关系,随着频率梯增大,井上砂体呈减薄趋势,由此定量计算油藏砂体平面厚度。从图7可以看出,采用此方法定量评价所预测的砂体厚度与实钻误差基本都在5 m以内,精度高。综合目标油藏构造及多频解释研究成果,开展井位建议,其中建议井HN108D实钻在3 955~3 990 m获得荧光显示,全烃浓度4.6%~9.2%,测井综合解释油层厚度23 m,与预测绝对误差3 m,进一步证明了本文提出的基于谱分解的多频解释方法能有效完成对高速围岩屏蔽下的深层薄砂层的评价,可以为井位部署提供可靠地质依据,保障钻井成功率。
图7
图7
频率梯度与实钻砂体厚度关系
Fig.7
Relationship between frequency gradient and reservoir thickness
3 认识与结论
1)利用广义S变换对地震资料进行时频转换处理,能有效降低高速围岩对目标油藏屏蔽作用,提高地震对薄层的识别能力。基于广义S变换的多频解释技术能有效完成对研究区高速围岩屏蔽下的薄储层评价。
2)研究区目标油藏砂体呈NW—SE向条带状展布,物源来自于油藏的西南方向,主要发育潮汐通道、砂质潮坪及障壁砂坝三种沉积砂体。
3)目标油藏中部以障壁砂坝和潮汐通道砂体沉积为主,而西南方向为砂质潮坪沉积有利区域,是下一步岩性油藏勘探的有利目标区。
