多辐射场源地空瞬变电磁一维反演方法研究

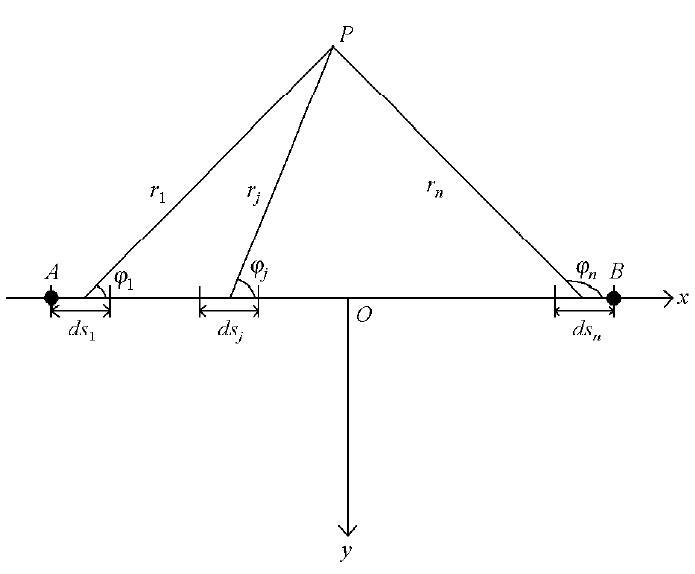

图1 单辐射场源剖分俯视图

Fig.1 The platform of single-radiation source subdivision

1.1.1 各向同性水平层状大地频率域瞬变响应

现有各向同性水平层状大地模型如图2所示,其层数为n,各层电阻率分别为ρ₁,ρ₂,ρ₃,…,ρ_n,对应各层厚度为h₁,h₂,h₃,…,h_n_-1,直角坐标系的原点为O,将长度为ds的电偶极子AB置于地表,其中心位于点O,位于空中的测点M在地表的投影为P,距原点O的距离|OP|=r,线段OP与x轴正方向即电偶极子AB的夹角为φ,点M到地表的距离为z。

图2

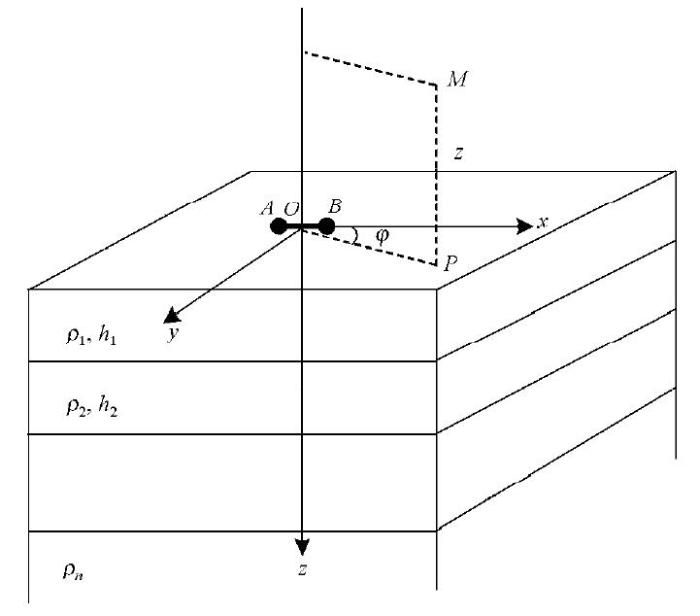

图2 层状大地地表电偶极子坐标系示意

Fig.2 The diagram of layered earth surface electric dipole coordinate system

由此可知,在距地表高度为h处放置的电偶极子对于各向同性水平层状大地在空中产生的电矢量位为^[14,15]

(1) $A_{x 0} = \frac{P_{E}}{4 π} \int_{0}^{\infty} [\frac{λ}{u_{0}} e^{- u_{0} | z + h |} + \frac{- \frac{λ}{u_{0}} \frac{u_{1}}{R_{1}} + λ}{u_{0} + \frac{u_{1}}{R_{1}}} e^{- u_{0} h} e^{u_{0} z}] J_{0} (λr) d λ 。$

通过对电矢量位进行一系列变换(见附录),再求取旋度,并做进一步的整理可得地表电偶极子在空中产生的频率域磁感应强度表达式为

(2) $\{\begin{array}{l} B_{x} (ω) = \frac{P_{E}}{2 π} μ_{0} \sin φ \cos φ \int_{0}^{\infty} \frac{λ^{2}}{λ + u_{1} / R_{1}} e^{λz} J_{0} (λr) d λ - \frac{P_{E}}{2 π} \frac{μ_{0} \sin φ \cos φ}{r} \int_{0}^{\infty} \frac{2 λ}{λ + u_{1} / R_{1}} e^{λz} J_{1} (λr) d λ \\ B_{y} (ω) = \frac{P_{E}}{2 π} μ_{0} si n^{2} φ \int_{0}^{\infty} \frac{λ^{2}}{λ + u_{1} / R_{1}} e^{λz} J_{0} (λr) d λ + \frac{P_{E}}{2 π} \frac{μ_{0} (co s^{2} φ - si n^{2} φ}{r} \int_{0}^{\infty} \frac{λ}{λ + u_{1} / R_{1}} e^{λz} J_{1} (λr) d λ \\ B_{z} (ω) = \frac{P_{E}}{2 π} μ_{0} \sin φ \int_{0}^{\infty} \frac{λ^{2}}{λ + u_{1} / R_{1}} e^{λz} J_{1} (λr) d λ \end{array},$

(3) $其中 : \begin{matrix} R_{1} = cth [u_{1} h_{1} + arcth \frac{u_{1}}{u_{2}} cth (u_{2} h_{2} + \dots + arcth \frac{u_{n - 1}}{u_{n}})] 。 \end{matrix}$

u_i= $\sqrt[]{λ^{2} + k_{i}^{2}}$ , $k_{i}^{2}$ =-iωμσ_i-ω²με,在导电介质中,若忽略位移电流 $k_{i}^{2}$ =-iωμσ_i,σ_i是第i层地层的电导率。

在计算单辐射场源地空瞬变电磁响应时,首先要运用剖分的思想,可以把一个电性源分成若干小段,而每一小段又都可以被看成是一个电偶极子。因此,在计算单辐射场源地空瞬变响应时就在电偶极子的基础上进行计算,将每个电偶极子在测点上产生的瞬变响应都计算之后,然后再将剖分成的每个电偶极子产生的瞬变响应均换算到整体坐标系下,最后在整体坐标系下,对所剖分的各个电偶极子产生瞬变响应进行叠加、求和,就可得层状大地单辐射场源在空中产生的频率域磁感应强度表达式为

(4) $\{\begin{array}{l} B_{x} (ω) = \overset{m}{\sum_{j = 1}} [- \frac{P_{Ej}}{2 π} \frac{μ_{0} \sin φ_{j} \cos φ_{j}}{r_{j}} \int_{0}^{\infty} \frac{2 λ}{λ + u_{1} / R_{1}} e^{λz} J_{1} (λ r_{j}) d λ + \frac{P_{Ej}}{2 π} μ_{0} \sin φ_{j} \cos φ_{j} \int_{0}^{\infty} \frac{λ^{2}}{λ + u_{1} / R_{1}} e^{λz} J_{0} (λ r_{j}) d λ] \\ B_{y} (ω) = \overset{m}{\sum_{j = 1}} [\frac{P_{Ej}}{2 π} \frac{μ_{0} (co s^{2} φ_{j} - si n^{2} φ_{j}}{r_{j}} \int_{0}^{\infty} \frac{λ}{λ + u_{1} / R_{1}} e^{λz} J_{1} (λ r_{j}) d λ + \frac{P_{Ej}}{2 π} μ_{0} si n^{2} φ_{j} \int_{0}^{\infty} \frac{λ^{2}}{λ + u_{1} / R_{1}} e^{λz} J_{0} (λ r_{j}) d λ] \\ B_{z} (ω) = \overset{m}{\sum_{j = 1}} \frac{P_{E_{j}}}{2 π} μ_{0} \sin φ_{j} \int_{0}^{\infty} \frac{λ^{2}}{λ + u_{1} / R_{1}} e^{λz} J_{1} (λ r_{j}) d λ \end{array} 。$

1.1.2 频率域瞬变响应与时间域瞬变响应的变换

当发射波形为阶跃波时可知

(5) $I = \{\begin{array}{l} I_{0}, t ＜ 0; \\ 0, t \geq 0 \end{array} 。$

由频谱分析理论,可知谐变场量F(ω)与时间场量f(t)之间的转换关系为^[14,16-17]

(6) $f (t) = \frac{1}{2 π} \int_{-}^{\infty} \frac{F (ω)}{- i ω} e^{- i ωt} d ω,$

又由积分变换可得到频率域与时间域磁感应强度之间的转换关系^[18,19]:

(7) $B (t) = \frac{1}{2 π} \int_{-}^{\infty} \frac{B (ω)}{- i ω} e^{- i ωt} d ω 。$

最后,经过化简就可得

(8) $\{\begin{array}{l} B (t) = B_{0} - \frac{2}{π} \int_{0}^{\infty} \frac{Im B (ω)}{ω} \cos (ωt) d ω \\ B (t) = \frac{2}{π} \int_{0}^{\infty} \frac{Re B (ω)}{ω} \sin (ωt) d ω \end{array} 。$

进而可得对应的时间导数:

(9) $\{\begin{array}{l} \frac{\partial B (t)}{\partial t} = - \frac{2}{π} \int_{0}^{\infty} Im B (ω) \sin (ωt) d ω \\ \frac{\partial B (t)}{\partial t} = - \frac{2}{π} \int_{0}^{\infty} Re B (ω) \cos (ωt) d ω \end{array} 。$

根据式(8)、式(9)所体现的频率域瞬变响应向时间域瞬变响应转换的关系,结合式(4)就可得到单辐射场源情况下各向同性水平层状大地时间域瞬变响应。

1.2 多辐射场源地空瞬变电磁法正演原理

前面已经研究了单辐射场源地空瞬变电磁法的正演问题,现在对于多辐射场源的情况,可以将其看作单辐射场源的叠加。在这里应用到坐标系的转换,也就是说在计算出每个电偶极子源在其自身的坐标系下产生的频率域瞬变响应后,要将其响应均转换到整体坐标系下并叠加,从而得到多辐射场源的频率域瞬变响应,然后再根据时频转换的相关理论进行转换,从而得到多辐射场源时间域瞬变响应。

1.2.1 各向同性水平层状大地频率域瞬变响应

针对多辐射场源的情况,本文中将继续采用剖分叠加的方法,以单辐射场源时的瞬变响应为基础,从而得到多辐射场源情况下的瞬变响应。

图3所示为多辐射场源所在坐标系俯视图,如图所示,本文以其中一个电性源所在的坐标系为整体坐标系,图3中就是以源A₁B₁所在的坐标系为准;而后,将所有源产生的瞬变响应转换到整体坐标系下并叠加,便可得到各向同性水平层状大地多辐射场源在空中产生的频率域瞬变响应如式(10):

图3

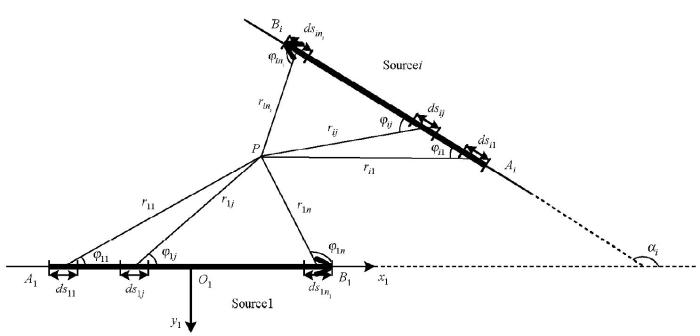

图3 多辐射场源所在坐标系俯视图

Fig.3 The platform of multi-radiation source subdivision

(10) $\{\begin{array}{l} B_{x} (ω) = \overset{n}{\sum_{i = 1}} \overset{n_{j}}{\sum_{j = 1}} \cos α_{i} [\begin{array}{l} - \frac{P_{Eij}}{2 π} \frac{μ_{0} \sin φ_{ij} \cos φ_{ij}}{r_{ij}} \int_{0}^{\infty} \frac{2 λ}{λ + u_{1}} e^{λz} J_{1} (λ r_{ij}) d λ \\ + \frac{P_{Eij}}{2 π} μ_{0} \sin φ_{ij} \cos φ_{ij} \int_{0}^{\infty} \frac{λ^{2}}{λ + u_{1}} e^{λz} J_{0} (λ r_{ij}) d λ \end{array}] \\ - \overset{n}{\sum_{i = 1}} \overset{n_{i}}{\sum_{j = 1}} \sin α_{i} [\begin{array}{l} \frac{P_{Eij}}{2 π} \frac{μ_{0} (co s^{2} φ_{ij} - si n^{2} φ_{ij})}{r_{ij}} \int_{0}^{\infty} \frac{λ}{λ + u_{1} / R_{1}} e^{λz} J_{1} (λ r_{ij}) d λ \\ + \frac{P_{Eij}}{2 π} μ_{0} si n^{2} φ_{ij} \int_{0}^{\infty} \frac{λ^{2}}{λ + u_{1} / R_{1}} e^{λz} J_{0} (λ r_{ij}) d λ \end{array}] \\ B_{y} (ω) = \overset{n}{\sum_{i = 1}} \overset{n_{j}}{\sum_{j = 1}} \sin α_{i} [\begin{array}{l} - \frac{P_{Eij}}{2 π} \frac{μ_{0} \sin φ_{ij} \cos φ_{ij}}{r_{ij}} \int_{0}^{\infty} \frac{2 λ}{λ + u_{1} / R_{1}} e^{λz} J_{1} (λ r_{ij}) d λ \\ + \frac{P_{Eij}}{2 π} μ_{0} \sin φ_{ij} \cos φ_{ij} \int_{0}^{\infty} \frac{λ^{2}}{λ + u_{1} / R_{1}} e^{λz} J_{0} (λ r_{ij}) d λ \end{array}] \\ + \overset{n}{\sum_{i = 1}} \overset{n_{i}}{\sum_{j = 1}} \cos α_{i} [\begin{array}{l} \frac{P_{Eij}}{2 π} \frac{μ_{0} (co s^{2} φ_{ij} - si n^{2} φ_{ij})}{r_{ij}} \int_{0}^{\infty} \frac{λ}{λ + u_{1} / R_{1}} e^{λz} J_{1} (λ r_{ij}) d λ \\ + \frac{P_{Eij}}{2 π} μ_{0} si n^{2} φ_{ij} \int_{0}^{\infty} \frac{λ^{2}}{λ + u_{1} / R_{1}} e^{λz} J_{0} (λ r_{ij}) d λ \end{array}] \\ B_{z} (ω) = \overset{n}{\sum_{i = 1}} \overset{n_{i}}{\sum_{j = 1}} \frac{P_{Eij}}{2 π} μ_{0} \sin φ_{ij} \int_{0}^{\infty} \frac{λ^{2}}{λ + u_{1} / R_{1}} e^{λz} J_{1} (λ r_{ij}) d λ \end{array} 。$

1.2.2 频率域瞬变响应与时间域瞬变响应的变换

在单辐射场源地空瞬变响应的计算中,采用正余弦变换的方法对其频率域瞬变响应和时间域瞬变响应进行转换,而对于多辐射场源产生的瞬变响应这种方法同样适用,因此,在进行多辐射场源的瞬变响应的频率域与时间域之间的转换本文仍然采用正余弦变换方法,即式(8)与式(9)。

1.3 多辐射场源地空瞬变电磁法一维Occam反演原理

Occam反演方法其实是一种带平滑约束的最小二乘反演方法,即在一定的拟合误差标准下使模型的粗糙度最小。

模型的粗糙度表示的是模型的光滑程度。模型粗糙度的表示形式为

(11) $R = \int {(\frac{d m}{d z})}^{2} d z,$

其中:z是深度,m(z)是模型每个深度下与之相对应的地电参数,在本文中则为电阻率。为使计算简便,将模型的地电参数表示为

(12) $m (z) = m_{i}, i = 1,2, \dots, N;$

随后,将模型粗糙度即式(11)进行离散化,可得

(13) $R_{1} = \overset{N}{\sum_{i = 2}} (m_{i} - m_{i - 1})^{2} 。$

可以将式(13)由离散形式改写成矩阵形式:

(14) $R_{1} = ‖ \partial m ‖^{2},$

其中$\partial$为粗糙度矩阵,表示为

(15) $\partial = [\begin{array}{l} 0 & 0 \\ - 1 & 1 \\ - 1 & 1 \\ \dots & \dots \\ 0 & - 1 & 1 \end{array}] 。$

对于模型计算数据与实测数据的拟合差X²,可以由

(16) $X^{2} = \overset{M}{\sum_{i = 1}} \frac{(d_{i} - F_{i} {(m))}^{2}}{σ_{i}^{2}}$

得到。其中:d_i(i=1,2,3,…,M)是观测数据,F_i(m)(i=1,2,3,…,M)是正演数据,σ_i(i=1,2,3,…,M)是对应数据的标准差。而Occam反演方法就是对于测定的数据结果及其标准差,找到一个粗糙度尽可能的小而拟合差又能够达到期望能够达到的值,因此引入拉格朗日乘子μ继而建立目标函数:

(17) $X^{2} = \overset{M}{\sum_{i = 1}} \frac{(d_{i} - F_{i} {(m))}^{2}}{σ_{i}^{2}},$

其中:d_i(i=1,2,3,…,M)是观测数据,F_i(m)(i=1,2,3,…,M)是正演数据,σ_i(i=1,2,3,…,M)是对应数据的标准差。

根据Occam反演方法的基本原理,可以建立目标函数^[20-23,29]:

(18) $U = R_{1} + μ^{- 1} {‖ Wd - WF [m] ‖^{2} - X_{\infty}^{2}},$

式中:μ是拉格朗日乘子,d是观测数据向量,F是正演算子, $X_{\infty}^{2}$ 是反演所要求达到的拟合差,W=diag{1/σ₁,1/σ₂,…,σ_j,…,1/σ_M},σ_j是第j个数据的标准差,R₁ 是模型粗糙度。

首先构建初始模型m₁,然后在其附近将该非线性问题进行线性化,则可以得到结果^{[24,25,26,27,28]}:

(19) $F [m_{1} + Δ] = F [m_{1}] + J_{1} Δ 。$

式中:Δ=m₂-m₁是模型修改量,m₂是反演一次迭代的解,J₁是初始模型m₁的偏导数矩阵,其元素就可表示为J_ij=$\partial$F_i[m]/ $\partial$m_j。

将式(19)代入式(20 )并整理就可得到:

(20) $\begin{array}{l} U = ‖ \partial m_{2} ‖^{2} + μ^{- 1} {‖ W (d - F [m_{1}] + J_{1} m_{1}) \\ - W J_{1} m_{2} ‖^{2} - X_{\infty}^{2}} 。 \end{array}$

反演迭代的目的就是使目标函数达到最小,因此通常求取其梯度并令梯度值为零即▽U=0。由此便可得到

(21) $μ^{- 1} (W J_{1})^{T} W J_{1} m_{2} - μ^{- 1} (W J_{1})^{T} W d_{1} + \partial^{T} \partial m_{2} = 0 。$

在Occam反演求μ的方法是在每次迭代中搜索找到一个μ^*,使得数据残差平方和的值最小,即

(22) $X_{k + 1}^{2} (μ^{*}) = \min {‖ Wd - WF [m_{k + 1} (μ^{*})] ‖^{2}} 。$

而在这里,对于μ值的求取方法本文采用的线性搜索的办法来找到能够满足条件的数值。在求解过程中,满足条件的值可能会出现多个,这时选取其中最大的,因为可以使得模型的粗糙度最小。

2 模型计算

针对本章的模型计算,其场源的位置及测点坐标均如图4所示,将两个长度均为1 000 m的电性源平行放置,平行电性源的电流方向如图中箭头所示,二者的电流大小均为100 A,飞行高度为100 m,偏移距为500 m。观测点M在xyz坐标系中对应的坐标为(300 m,400 m,-100 m)。

图4

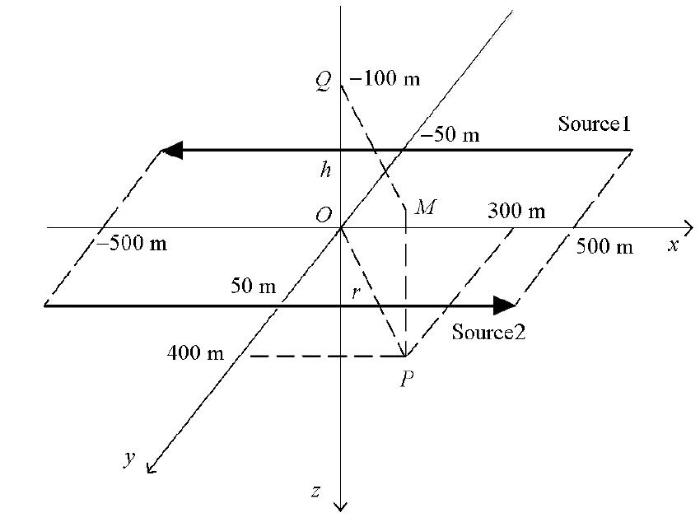

图4 场源及接收点的位置示意

Fig.4 Field source location and measuring point

2.1 典型三层模型

运用各个模型所得瞬变响应B_p(t)(p=x,y,z)进行反演计算时,以电阻率100 Ω·m为的半空间模型为初始模型,共30层,迭代的终止条件为拟合差小于5%或最大迭代次数为30次。以下模型系统装置如无特殊说明都是如此。

图5b、图2b中可以看出两种模型的反演的计算结果与理论模型拟合情况。图5c、d、e,图6c、d、e分别为反演模型与理论模型关于瞬变响应B_p(t)(p=x,y,z)的拟合曲线。从理论模型和反演模型计算所得的B_p(t)(p=x,y,z)曲线图中可以看出B_p(t)(p=x,y,z)的曲线形态越简单其拟合效果越好,通过对比可以看出在B_p(t)(p=x,y,z)的曲线图中,B_y(t)的曲线拟合的最好,几乎完全重合,而B_p(t)(p=x,z)的曲线在中间拐点处拟合程度较差,误差较大。对比图5b、图6b可以发现,在此情况下运用瞬变响应B_y(t)所得的反演结果与理论模型拟合相对较好。因此,在反演计算的过程中应尽量运用曲线形态相对简单的瞬变响应数据进行反演计算。

图5

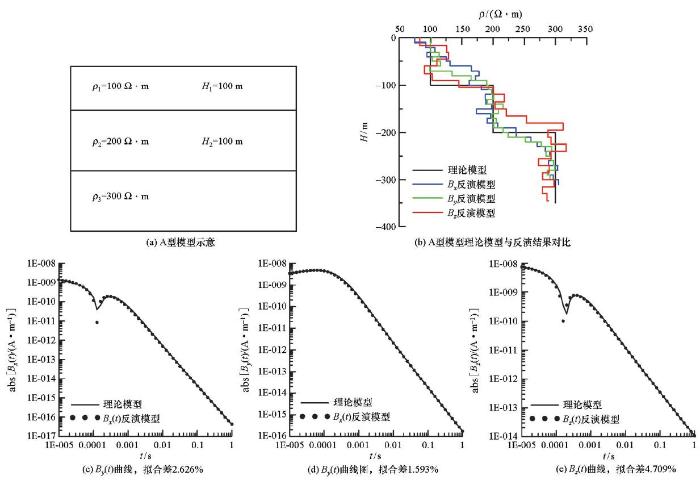

图5 A型模型示意图及反演结果对比

Fig.5 The diagram and inversion results comparison chart of A-type

图6

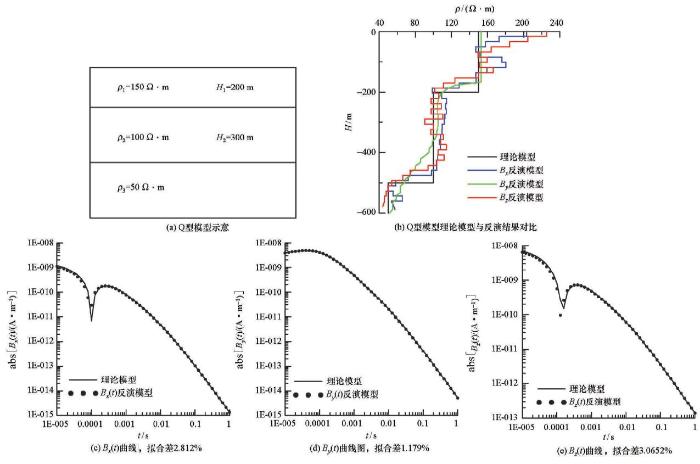

图6 Q型模型示意图及反演结果对比

Fig.6 The diagram and inversion results comparison chart of Q-type

2.2 四层模型计算

设计KH型、HK型模型,其各项参数如图7a、图8a所示。每层厚度为15 m。图7b、图8b中可以看出两种模型的反演的计算结果与理论模型拟合情况。图7c、d、e,图8c、d、e分别为反演模型与理论模型关于瞬变响应B_p(t)(p=x,y,z)的拟合曲线,从理论模型和反演模型计算所得的B_p(t)(p=x,y,z)曲线图中可以看出B_p(t)(p=x,y,z)的曲线形态越简单其拟合效果越好,通过对比可以看出在B_p(t)(p=x,y,z)的曲线图中,B_y(t)的曲线拟合的最好,几乎完全重合,而B_p(t)(p=x,z)的曲线在中间拐点处拟合程度较差,误差较大。对比图7b、图8b可以发现,在此情况下运用瞬变响应B_y(t)所得的反演结果与理论模型拟合相对较好。

图7

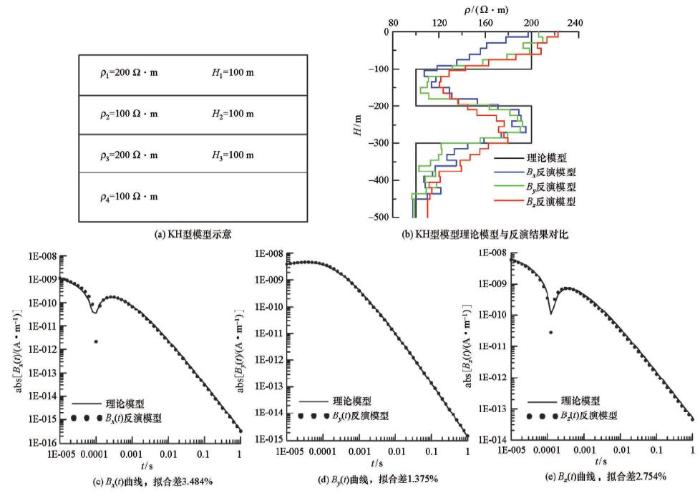

图7 KH型模型示意及结果对比

Fig.7 The diagram and inversion results comparison chart of KH-type

图8

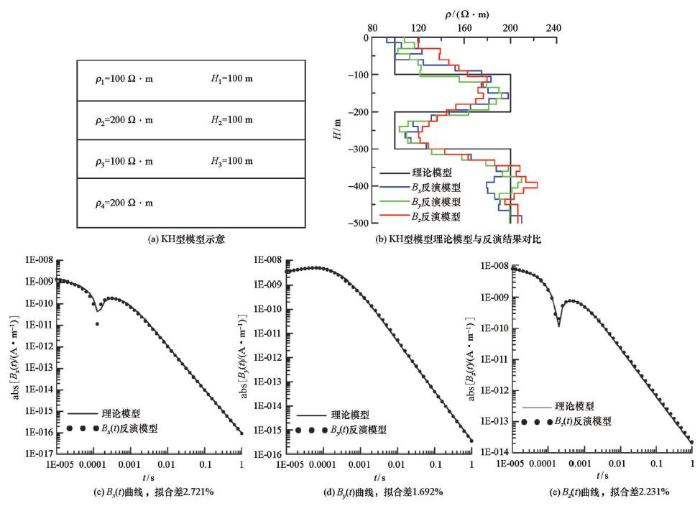

图8 HK型模型示意及结果对比

Fig.8 The diagram and inversion results comparison chart of HK-type

2.3 五层模型计算

设计五层模型,其各项参数如图9a所示。每层厚度为15 m。根据上述模型的计算,验证了多辐射场源地空瞬变电磁法一维Occam 反演方法的可靠性,因此应用该方法对五层模型进行反演计算,在计算过程中将多辐射场源地空瞬变电磁法的正演结果作为实测数据继而进行反演计算。计算结束后,将计算得到最终结果与给定的理论模型进行比较。图9b中可以看出该模型的反演的计算结果与理论模型拟合情况。图9c、d、e分别为反演模型与理论模型关于瞬变响应B_p(t)(p=x,y,z)的拟合曲线,从理论模型和反演模型计算所得的B_p(t)(p=x,y,z)曲线图中可以看出B_p(t)(p=x,y,z)的曲线形态越简单其拟合效果越好,通过对比可以看出:在B_p(t)(p=x,y,z)的曲线图中,B_y(t)的曲线拟合的最好,几乎完全重合,而B_p(t)(p=x,z)的曲线在中间拐点处拟合程度较差,误差较大。通过对比可以发现,在此情况下运用瞬变响应B_y(t)所得的反演结果与理论模型拟合相对较好。

图9

DOI:10.3969/j.issn.1001-1552.2003.01.002 URL [本文引用: 1]

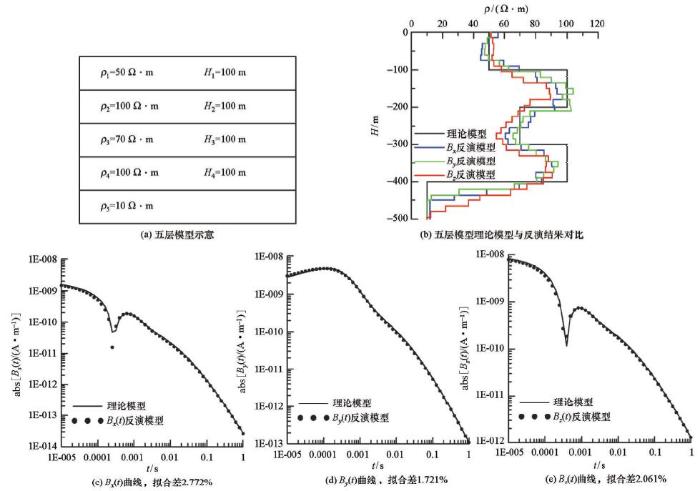

图9 五层模型示意及结果对比

Fig.9 The diagram and inversion results comparison chart of five-layer model

Occam反演方法具有的最大特点就是它不依赖初始模型的选择,而且反演出的模型具有很好的圆滑度,符合实际要求,不会出现过度解释的现象。在反演过程中,针对灵敏度矩阵的计算,采用差分形式代替其微分形式,可使运算化简,使得计算更加便捷。本文采用线性搜索拉格朗日乘子的方法,最终求得拟合差达到精度且粗糙度达到最小的拉格朗日乘子,从而保证了计算的准确性。对典型三层模型、四层模型及五层模型进行了反演计算,从理论模型及反演结果的对比可以看出,Occam反演方法可以应用到多辐射场源地空瞬变电磁系统中,为多辐射场源地空瞬变电磁解释增加了新途径。而根据图5~图9可以看出,Occam 反演对模型具有平滑效果,在实际地层中电阻率突变的分界处,Occam反演的电阻率结果在此有一个渐变过渡,能够较好地反映出地下地质体的电性分布特征,并且对于形态简单的瞬变响应数据,其反演结果相对较好,因此应尽量运用曲线形态相对简单的瞬变响应数据进行反演计算。

3 结论

本文针对多辐射场源地空瞬变电磁法的一维反演问题进行了研究与讨论。主要解决了以下两方面的问题:第一,解决多辐射场源地空瞬变电磁法的正演问题;第二,以Occam 反演理论为基础,针对多辐射场源地空瞬变电磁法一维反演进行研究,实现对多辐射场源地空瞬变响应的反演计算;随后,本文采用多辐射场源地空系统对地下层状模型进行计算,而后对所得数据进行反演,从而得到相应的地电模型进行地球物理解释。以Occam 反演理论为基础的多辐射场源地空瞬变电磁一维反演方法还不够完善,仍存在许多问题需要继续研究和改进,本文采用线性搜索的方法来搜索合适的拉格朗日乘子,该方法虽简单,但其运算时间较长。因此可以考虑运用其他方法来解决拉格朗日乘子搜索的问题,使得运用该方法进行计算的速度得到提升,也为实现三维反演做准备。

The authors have declared that no competing interests exist.
