0 引言
1 工程地质勘探方法

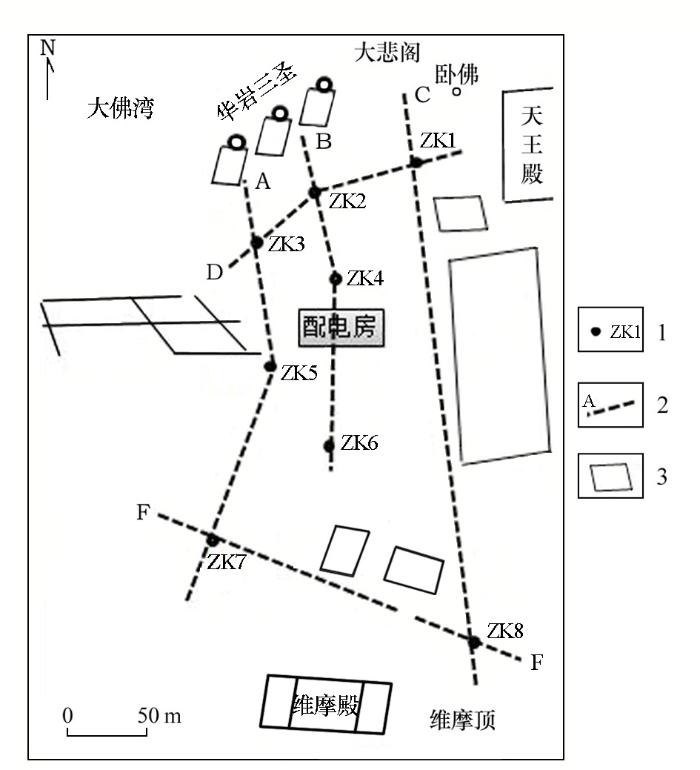

根据历史地质填图调查及工程钻探,可将研究区地层划分为人工堆填土、残坡积土、侏罗系中统遂宁组上段的紫红—褐红色粉砂质泥岩及青灰—灰紫色中细粒长石石英粉砂岩4个岩性段。粉砂质泥岩与砂岩呈不等厚的互层状。千手观音地区物探工程测线布置如图1所示。
图1
1.1 探地雷达勘探方法
探地雷达是采用高频电磁波探测地下地质结构与特征的一种地球物理探测技术。它利用的主频为数十兆赫至千兆赫波段的电磁波,以宽频带短脉冲的形式,由地面通过天线发射器发送至地下,经地下目标体或地层界面反射回地面,由雷达天线接受器接收。通过对探地雷达剖面进行处理和解释,便可获得测量剖面下方的地质信息(如地层界面起伏及埋深、地质结构特征等)。
现场工作采用加拿大探头与软件公司生产的EKKO PRO型低频探地雷达系统。天线的中心频率分别为100 MHz、200 MHz,收发距分别为1.0 m或0.5 m;点距分别为0.5 m或0.2 m。

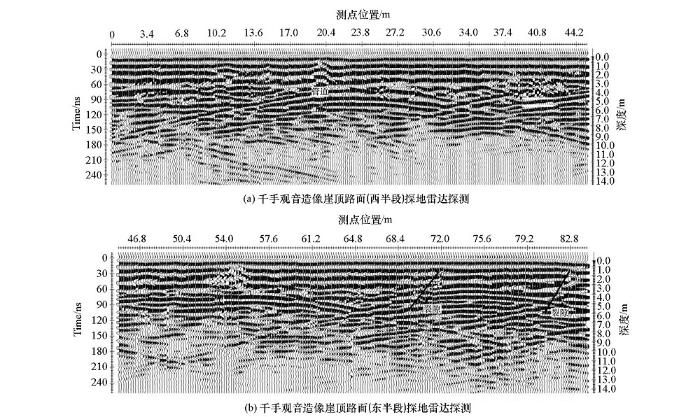

在千手观音南侧山坡地表进行探测,采用中心频率为100 MHz的天线,以探明第四系覆盖层厚度;在垂直贴近西侧的石刻壁面进行的探测工作,采用中心频率为200 MHz的天线,以查明各处岩壁内部是否有裂隙存在;为了查明千手观音造像区砂岩陡壁内部的岩体完整情况,探地雷达勘探自东向西进行垂直勘察,由上至下沿崖壁立面布置分层测线,勘探结果如图2所示。
图2
由图2可知,造像区整体波形变化不大,受脚手架、房屋等环境因素影响,局部波形稍微变化,但未见由裂隙反射造成的异常回波信号。在测线20 m处的异常回波推测为地下管道。在造像区至卧佛脚部的雷达回波信号基本完整,仅在72 m与83.5 m处产生2个裂隙反射的异常回波信号,推测为地下掩埋构成的裂隙。结合钻探等资料分析,造像区的岩体完整性较好,不含隐伏的构造痕迹。
1.2 钻孔CT勘探方法

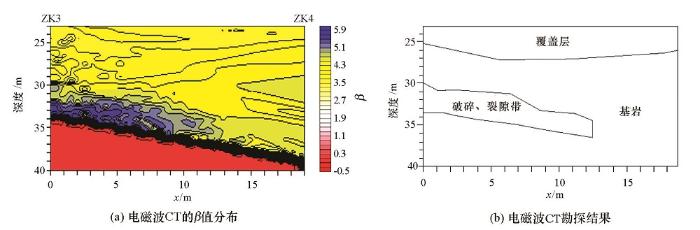

钻孔电磁波CT法是利用无线电波(工作频率0.5~32 MHz)分别在两个相邻钻孔中发射和接收,根据不同位置上接收的场强的大小,来确定地下不同介质分布的一种勘探方法。当钻孔电磁波CT发出的无线电波在地下不同介质(比如破碎区域和各种不同的溶洞等)传播时,不同的岩体区域对电磁波的吸收系数(β)存在一定的差异。例如:围岩的吸收系数(βo)一般都比破碎带、溶洞等的吸收系数(βs)要小很多,因此,电磁波在围岩背景的场强大,在破碎带和溶洞等区域的场强小,进而表现出负异常;可利用这一特性推断目标地质体的结构和形状,其探测原理与医学CT基本相似。本次勘探利用CT方法查明千手观音造像后侧崖壁岩体的完整性和裂隙分布规律。
图3
综合所有的钻孔CT结果可知,在千手观音崖壁区域,钻孔ZK2的岩体结构总体上是比较完整的,除了南侧部位存在一些破碎裂隙;然而,靠近泉水裂隙的钻孔ZK1中的岩体结构则比较破碎;同样,因为有裂隙通过钻孔ZK3附近,所以该区域岩体结构较差,但钻孔ZK4附近的岩体结构则比较好。于是可以得出千手观音崖壁区域的岩体结构总体较好,仅有裂隙通过的局部区域比较差。
2 地下水勘探与三维模拟
2.1 地下水分布特征
经过勘察分析千手观音石刻造像区的南侧基岩可得,该区域的地下水补给主要有两个来源:大气降水并渗流至地下水和寺庙及周围景区生活用水渗透至地下水,因此,该区域地下水的来源包括大气降水和生活用水对松散堆积层、风化基岩、石刻崖壁渗水的补给。对现场做进一步勘察分析可知,造像区所在区域的地下水类型为基岩裂隙水,千手观音造像区四周呈串珠状分布的台状残丘地形形成了区内高程约为525~530 m的地表分水岭。该区域沟底高程为470~485 m,因此该区内地下水的补给主要是大气降水。

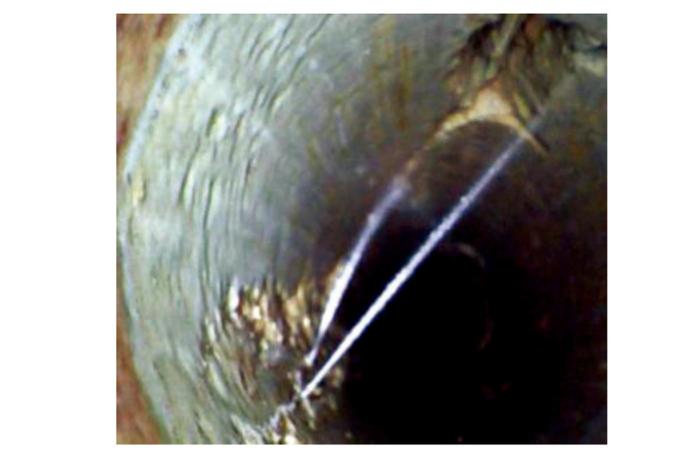

勘探布置的8个钻孔均揭露了地下水,未见干孔。电视探头可以观察到各钻孔的稳定地下水位(图4)。由勘察结果可知,在维摩顶附近的地下水位较高,且较平缓。在配电房附近地下水位坡降变大,在靠近陡崖一线地下水位高程接近崖底且变缓。这可以解释千手观音石刻造像区的地下水分布特征。
图4
2.2 地层的富水性与透水性

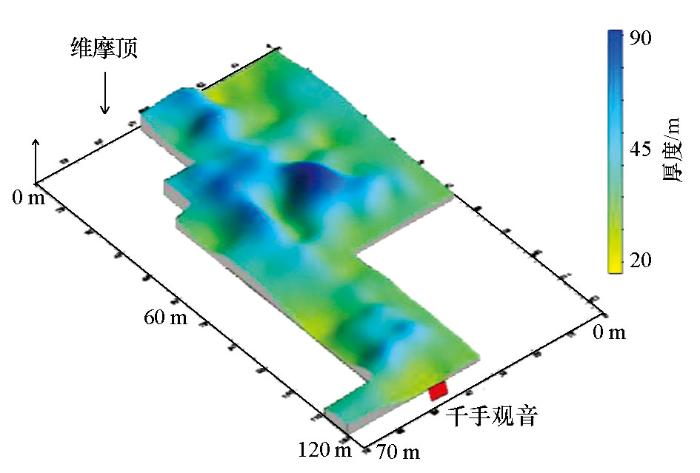

根据千手观音石刻造像区探地雷达探测和钻孔CT探测的成果,结合钻探资料和该区域覆盖层的厚度三维立体图(图5),综合分析可得,在该区域南侧至维摩顶段的覆盖层厚度在2.3~6.0 m之间;该区域覆盖层的平均厚度约为3.90 m,并且呈现中部覆盖层薄,两侧覆盖层相对较厚的特征。
图5
物探、钻探及水文地质试验表明,区域地下水位高程为487.70~509.25 m,明显低于覆盖层底板(基岩顶板)496.17~519.30 m。由此可知,在千手观音南坡第四系覆盖层内部, 除大气降水入渗形成的暂时性上层滞水和包气带水外,不存在连续水体形式的地下水。该区域基岩表面存在一定厚度的强—中风化层,厚度大约为0.7~5.8 m。由于基岩风化层具有较好的富水性和透水性,这为降雨入渗提供了储存空间和渗流路径。另外,可以得出本区内泥岩的渗透系数为4.57~4.68×10-7 cm/s,砂岩的渗透系数为2.83~6.42×10-6 cm/s,岩石的渗透性非常差。
2.3 地下水的排泄特征

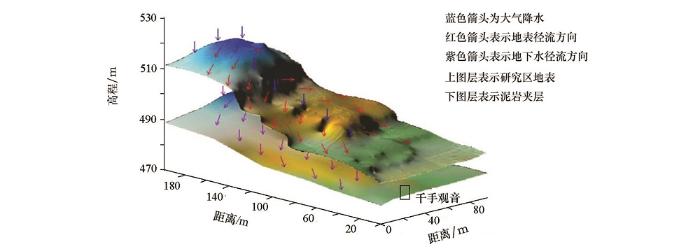

通过调查发现,大佛湾沟陡崖底部高程485 m左右为研究区内地下水排泄的基准面。该基准面在卧佛脚部泉水处、千手观音东侧构造裂隙部位和华严三圣西侧泥岩夹层区域出现3个渗水点。因此,在该区域进行了大气降雨及地下水径流模式的研究,并绘制了三维模型(图6)。
图6
综合泥岩的分布特征和压水试验资料可知,该区域地下水的分水岭基本上是在千手观音至维摩顶区域,大气降水后继续垂直下渗,朝东、西两个方向各自渗流。千手观音造像区正位于该地下水分水岭的脊部,受地下水影响的可能性较小。
3 结论
根据千手观音等文物不可再生的特点,分别采用了探地雷达勘探方法和钻孔CT勘探方法两种无损探测方法在大足千手观音的岩土工程中进行了勘察,结合水文地质条件研究,认为勘探区域内砂岩的透水性很弱,裂隙和破碎带构成了地下水的储存空间和渗流通道;指出了勘探区域内构造裂、发育的层面裂隙及平行于陡壁的卸荷裂隙;卸荷裂隙、构造裂隙、层面裂隙相互交切,构成了区内的渗水裂隙网络系统,成为地下水的渗流通道和储存空间。
