0 引言
1 三维建模方法
1.1 三维简单体建模
三维简单体建模是三维地电模型经常使用的一种建模方式,其特点是建模原理简单、易于实现、网格剖分后数值模拟效果明显等,在理论模型试验和简单地电模型的数值模拟时使用较多。结合电磁法观测区内测线、测点等信息,利用平面内Delaunay三角剖分方法,以及计算机图形学技术,设计了三维可视化交互建模流程。

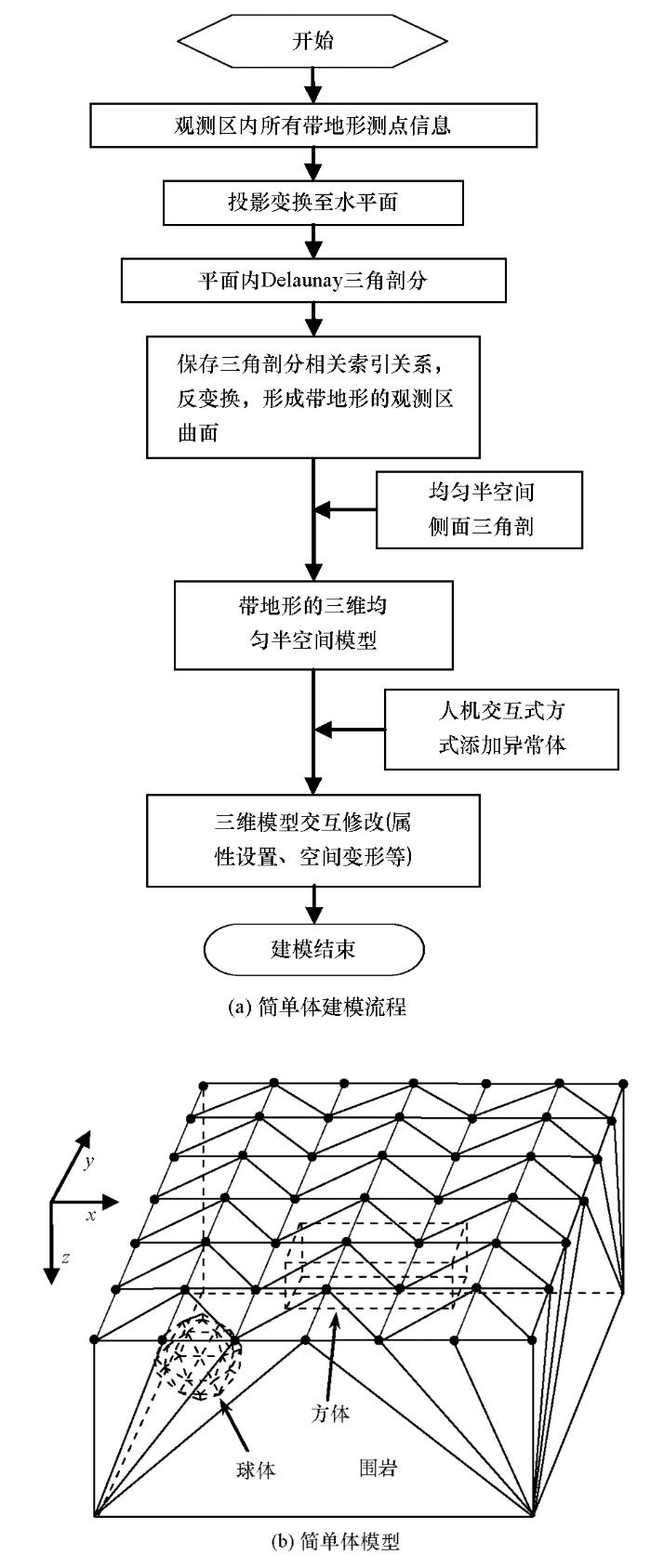

图1给出了三维简单体建模流程与模型示意,主要方法如下。
图1
1)为了表达合理的观测区内三角曲面地形,需将空间点投影变换至同一平面进行三角剖分,即观测区内所有测点三维坐标做投影变换至水平面内,利用Delaunay三角剖分算法将平面内测点做三角剖分,存储剖分后的相关索引关系,做反变换,形成带地形的观测区三角曲面,如图1b简单体模型的围岩地形曲面。
2)基于测线、测点及测深信息构建三维模型区的前、后、左、右及下底面,并进行Delaunay三角剖分,和地形起伏面形成闭合均匀半空间模型,如图1b中围岩部分。
3)以人机交互方式添加异常体,如设置六面体中心坐标、长宽高长度,球体球心坐标、半径长和球面三角化参数等,如图1b中方体、球体的虚线箭头指向部分。
4)交互设置或修改均匀半空间、异常体属性(物性大小、颜色等),异常体移动、曲面插入节点、拖拽形体变化等交互操作改变其三维空间位置或形态。
1.2 三维剖面建模

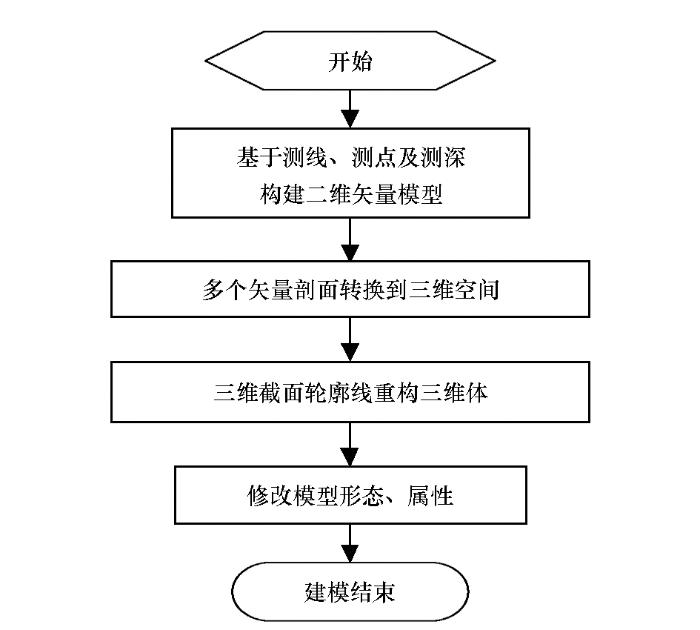

图2
该建模方法可实现由平面到立体、二维到三维的转换,实现过程可利用二维剖面解释成果,也可满足实际地质体三维状态的特点。其方法与流程适合三维电磁法以测线、测点的勘探方式,具有方法合理、建模流畅、交互便捷等特点。
2 网格剖分设计
2.1 四面体网格剖分

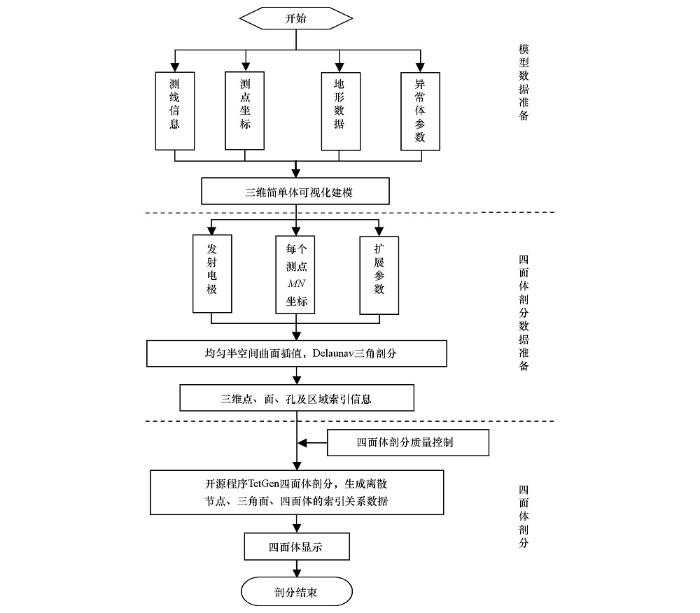

图3

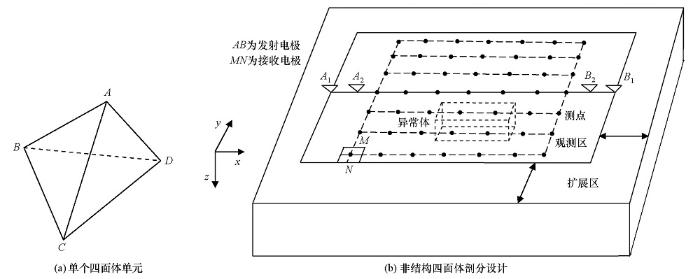

图3b中有EW向7条测线,每条测线含7个测点,A1B1、A2B2为两队对称发射电极,每个测点有沿测线、垂直于测线的2组MN接收电极,观测区空间内含一个立方异常体(虚线所示),经过发射源电极A1B1的实线区域构成观测区边界,观测区外的实线方框为扩展区边界。
图4
2.2 六面体网格剖分

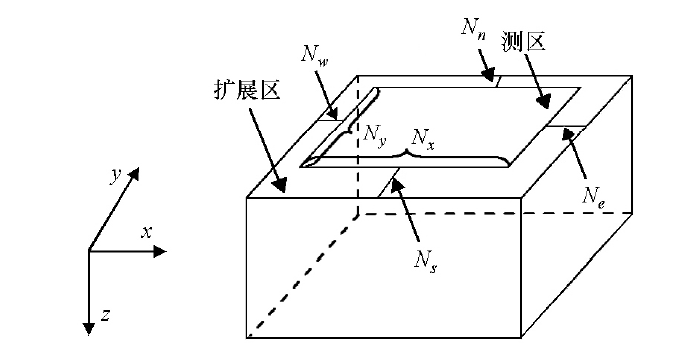

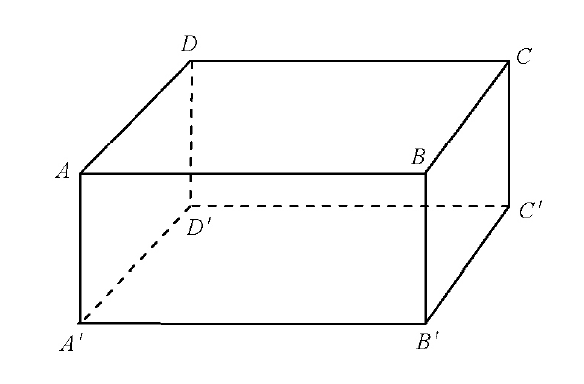

针对大地电磁(MT)三维正演初始模型常采用六面体网格剖分,六面体单元如图5所示。
图5
图6

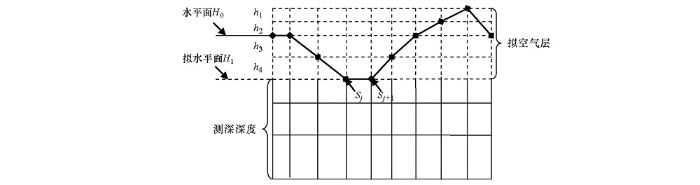

起伏地形下六面体网格剖分是将起伏地形观测区剖面垂向上网格剖分,分为拟空气层、测深深度层两部分,其剖分原理如图7所示。
图7
3 剖分实例
为了验证本文建模与网格剖分方法的有效性,在Win7系统、Intel Xeon E52630 CPU @2.2GHz计算机上,利用Qt 5.1.0(32 bit)开发工具、C++语言,实现了建模与网格剖分方法。
3.1 三维简单体交互建模与四面体网格剖分(起伏地形)

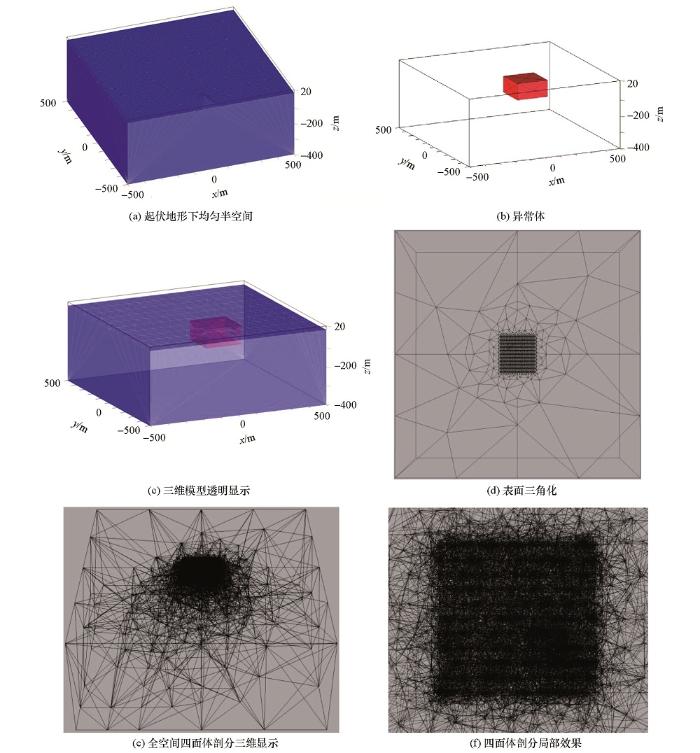

设三维实验区有11条测线,线距100 m,每条测线含21个测点,点距100 m,最小高程为0 m,最大高程为20 m,模型横向、纵向起始坐标为-500 m,测深深度为400 m;异常体边长X、Y、Z分别为200、200、100 m,中心点x、y、z三维坐标分别为200、200、-150 m;在观测区外布置有6对发射电极AB,每个测点布置2对测量电极MN(沿测线、垂直于测线,测距为2 m)。围岩与异常体可视化建模、四面体剖分如图8所示。
图8
图8d是观测区、扩展区的表面三角化结果,横向、纵向、垂向方向扩展长度都为 3 000 m,由于观测区内存在非零高程,围岩上顶面三角曲面采用前文“四面体网格剖分”所述的插值、Delaunay三角剖分方法,从三角剖分效果可以看出,离观测区边界越近插值点多,离边界越远插值点少。
图8e是全三维空间四面体剖分效果,其点、三角面、四面体数据可直接用于TDIP三维数值模拟计算,其剖分参数为“-pq1.2A”,指令p为将一个“*.poly”文件格式的平面直线图三角形化,指令q为生成高质量的网格,数值1.2是四面体剖分精度控制值(该值可根据需求设定),指令A为应用属性来确定三角形在某一区域,三维上顶面中心区由于控制点密集,自适应剖分程序在此区域剖分网格多,观测区外的区域网格剖分稀疏。
图8f是观测区内四面体剖分放大后的效果,可以清晰地看出每个测点周围的四面体网格密集,测区外四面体剖分稀疏。
从图8可以看出,文中建模与网格剖分方法原理设计合理,技术流程清晰,可视化效果明显,实现了交互建模与可视化网格剖分的目标,为激发极化法三维数值模拟方法的实用化提供了基础性工具。
3.2 起伏地形下的三维剖面交互建模与六面体网格剖分
基于二维建模—轮廓线连接—三维体重构—四面体剖分流程,实现了带地形的三维剖面建模与六面体网格剖分。设置带地形的5个剖面,最小高程0 m,最大高程62 m,剖面间距400 m,每个剖面上测点数41个,点距50 m,东西、南北坐标区间均为-1 000~1 000 m,测深深度700 m;垂向网格第一层厚度为10 m,测深增长率为1.3(实际可变),横向、纵向扩展第一网格宽度、数量、增长率分别为260 m、3个、1.3,垂向扩展网格数量、增长率分别为5个、1.3(垂向扩展第一层网格高度增长基数以测深最后一层网格高度为准),建模与剖分结果如图9所示。
图9

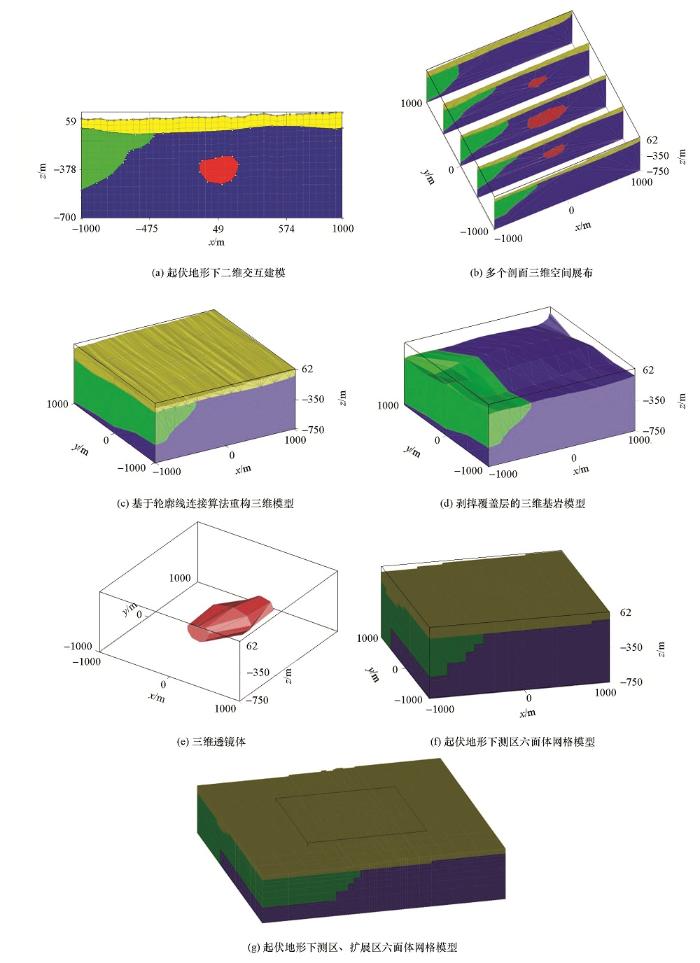

图9是基于剖面的三维复杂体建模与四边体剖分效果图。图9a是利用无向图搜索算法获取多边形模型(XZ截面),蓝色区域表示基岩,红色为基岩内透镜体截面,黄色部分为覆盖地层,绿色区域表示左侧侵入岩体。图9b是5个二维剖面进行Delaunay三角剖分后,转换到三维的空间展布图,从南向北第一个、第五个剖面的基岩不含透镜体截面,中间剖面基岩含透镜体截面,且第二、第四个剖面的透镜体截面小,第三个透镜体截面大。图9c是图9b的剖面调用轮廓线连接算法重构三维体模型,黄色覆盖层上顶区面模拟了该区的地形效果图,如果剖面较多时模型地形效果更佳。图9d是图9c三维模型剥掉(隐藏)黄色覆盖层的三维蓝色基岩和绿色侵入岩的效果图。图9e是图9b中含透镜体截面连接而成的三维透镜体,这种中间大、两侧小的模型变化趋势表达了实际透镜体的特征,这是简单体建模所无法实现的功能,表现出了复杂体建模在表达复杂三维地质体方面的优势。图9f是观测区内图9c三维矢量模型依据剖分参数,按前文“六面体网格剖分”原理进行六面体剖分的结果, 其顶面起伏的网格代表了地形的起伏状况,其余不同颜色立方块体是覆盖层、侵入岩、基岩的属性填充结果。图9g是图9f观测区网格和扩展区网格综合显示效果图,扩展区网格属性填充也按“六面体网格剖分”所述原理实现,其网格模型可直接用于MT三维正演数值模拟计算。
从图9可以看出,本文设计的三维复杂体建模和六面体网格剖分方法可行、流程清晰、可视化效果明显,为大地电磁三维正演数值模拟初始网格模型的获取提供了便捷手段,进一步提高了方法技术的实用化水平。
4 结论
1)本文结合电磁法数据处理解释对三维交互建模与网格剖分的应用需求,设计了三维建模与网格剖分方法、流程。该方法为电磁法三维处理解释提供了建模和网格剖分手段。
2)基于三维建模的方法、流程设计,开发了相应软件模块,可满足多种三维地电模型的建模需求。
3)结合三维矢量多面体模型,设计了开源程序(TetGen)四面体剖分的接口数据获取方式,并开发了四面体和六面体可视化网格剖分软件模块,可为三维正演数值模拟提供初始网格模型。
