0 引言
2016年根据中国地质调查局“秦岭及天山等重点成矿区带航空物探调查”项目的总体安排部署,在新疆伊犁—博乐地区开展了“新疆博乐—新源地区航空物探(磁、放)调查”子项目。在项目的实施过程中,需要利用航空物探及其他地质、物探、化探资料对工作区的铜及多金属进行成矿预测,其中提取成矿有利的航磁信息是成矿预测的重要环节之一。众所周知,磁铁矿常常能够引起较强的航磁异常,航磁信息比较容易识别和提取,而铜多金属矿床,一般伴生有少量的磁铁矿或磁黄铁矿,引起航磁异常较弱,这些弱磁异常通常只有几至十几nT的幅值,有些异常淹没在航磁ΔT“0”值线以下,弱磁异常的特征不十分明显,在筛选一次时经常被忽略,给航磁异常解释带来一定的困难。在成矿预测时,利用航磁ΔT等值线平面图圈定的成矿有利区,会导致遗漏一些重要的找矿有利信息。所以有必要寻找一种提取弱磁信息的方法。
以往在弱磁异常信息应用方面,国内外的物探工作者根据不同的需要曾做过大量的工作。在油气勘探领域中,在利用非地震方法寻找油气方面,从20世纪80年代就开始利用航磁微(弱)磁异常寻找油气的工作,进行了多种提取与油气田有关的微(弱)磁异常的方法研究[1,2,3,4]。在铀矿勘探领域,针对某些铀矿(砂岩型和热液型)在形成与富集过程中,可使其周围铁磁性矿物遭受破坏或交代[5],使矿化段呈现弱磁性的规律,也开展了航磁弱磁信息的研究[5,6]。在金属矿勘探领域,中国国土资源航空物探遥感中心曾针对中高山地区由于地形复杂、飞行高度较高导致航磁测量获得的磁异常强度相对弱小开展了工作,为了更有效地利用高精度航空磁法测量得到的磁异常信息,利用改进的非线性滤波方法,逐步拟合出剖面测线位场趋势异常,然后将该趋势异常从剖面原始异常中减去,得到剖面位场的剩余异常[8,9],从而实现了突出局部异常的效果。
在2016年开展的新疆伊犁—博乐地区成矿预测的工作中,为提取工作区与铜矿成关的航磁弱异常信息,除借鉴了前人提取航磁剩余异常的方法外,同时还使用了一种航磁增强处理技术方法,这种增强处理方法能够直接在航磁ΔT化极网格数据上直接处理,处理过程十分简便快捷,弱磁异常信息增强明显突出。利用增强处理后的结果,便于圈定出成矿有利的航磁弱异常信息,充分发挥航磁测量在成矿预测中的作用。
本次工作区位于西天山地区。前人曾对该区早期的航磁资料开展过大量的研究,认为西天山地区区域航磁资料对于不同大地构造单元、重要断裂以及不同岩性岩浆岩都有非常明显地反映,对强磁性的磁铁矿体有直观的反映,对与岩浆岩密切相关的铜等多金属矿产具有间接反映[10]。
工作区赛里木湖的东西两侧,前人已探明多处铜矿、金矿及铅锌矿。从本次1:5万高精度航磁测量结果来看,该区域磁场以负背景场为主,这些矿床引起的航磁异常多为较弱的异常,异常被“淹没”在负背景场中,与成矿作用相关的构造信息也不十分明显。在对该区进行成矿预测过程时需要突出这些弱异常信息,以便圈定出成矿有利的航磁信息。
笔者以该区的喇嘛苏铜矿为例,介绍了已知矿床及其外围航磁弱异常信息的提取方法及效果。
1 航磁增强处理方法原理
航磁增强处理(automatic gain control简称“AGC”)方法源自于Oasis Montaj软件的一项网格文件的滤波处理功能。

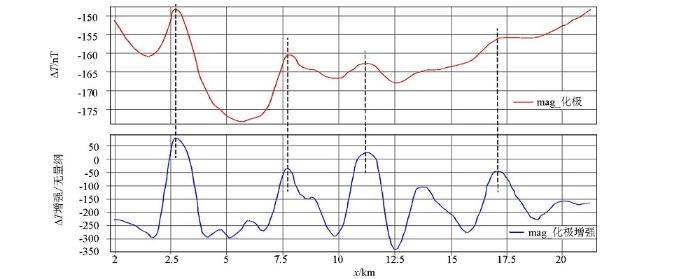

图1是航磁ΔT化极实测剖面与航磁增强处理后的增强信息剖面对比图,可以看出,航磁ΔT异常的位置不发生变化而弱异常信息得到了明显的增强。
图1
2 喇嘛苏铜矿床的地质特征
喇嘛苏铜矿床位于新疆伊犁成矿省(Ⅰ2),赛里木Cu、Pb、Zn、Cd、石墨、珍珠岩、磷灰石成矿带(Ⅰ2-2)[13]。
该矿床自1985 年发现以来,已投入许多工作,积累了大量的资料。前人在矿床成因方面也作过一些探讨,提出过多种观点。有色703 队在进行1:50 000 地质普查和化探分散流扫面时发现了该矿,经矿点检查、地质填图及工程验证后初步认为地表主要是夕卡岩型铜矿,深部钻孔中的矿体具有某些斑岩铜矿的特征。第七个五年计划期间,国家305 项目Ⅳ7-1课体研究结果认为它属层控—热液改造型铜多金属矿床。305项目04-02 专题根据主控矿条件、矿床地质特征及多种测试结果并与国内一些典型的铜矿床对比认为,喇嘛苏铜矿床属斑岩—夕卡岩型铜矿床。由于矿区地质情况复杂、工作程度不高,始终未能形成统一的认识[14]。矿床成矿物质的来源有两个方面:其一为地层来源,又可以归结为沉积富集、火山喷流富集和变质富集3个步骤;其二为岩浆来源,是深部(可能达下地壳)偏基性源岩部分熔融带来深部的成矿物质。根据成矿物质来源的分析认为,喇嘛苏铜多金属矿床属于多因复成矿床[14]。
喇嘛苏铜矿床在构造上处于赛里木微陆块与阿拉套—汗吉尕晚古生代裂谷岛弧带的交接部位,属微陆块北缘裂陷带,与泥盆—石炭纪活化阶段的华力西早期斜长花岗(斑)岩—花岗闪长斑岩—花岗斑岩有关。出露的地层从下元古界至古生界均有产出。其中与铜矿化空间关系较为密切的地层有中元古界蓟县系库松木切克群及上古生界泥盆系和石炭系。断裂是本区主要的控矿因素,蓟县系库松木切克群碳酸盐地层具有矿源层的特征,同时矿体与岩体空间关系密切,矿体的分布、形态、规模、产出地质条件受岩体控制明显,是多种成矿作用叠加改造的多因复成矿床。

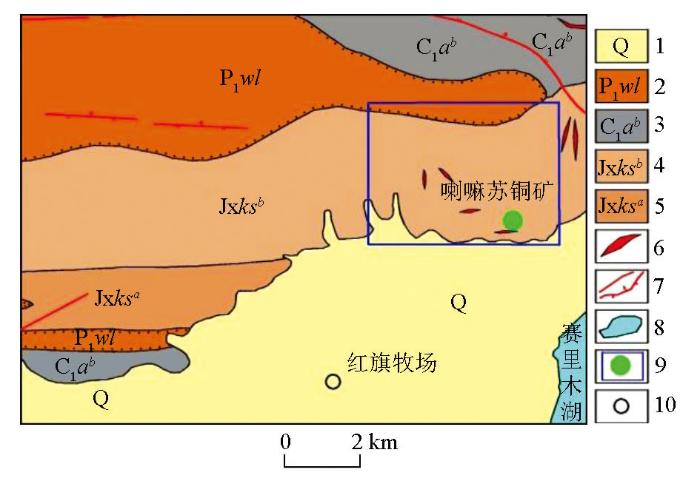

图2
图2
喇嘛苏铜矿区域地质
(据1:20万区域地质图,铜矿位置据王核博士论文[15])
1—第四系;2—下二叠统乌郎群;3—下石炭统阿恰乐河组下亚组;4—中元古界蓟县系库松木切克群上段;5—中元古界蓟县系库松木切克群下段;6—酸性岩脉;7—断裂;8—湖泊;9—铜矿床;10—居民点
1:20万区域地质图上局部构造和岩浆岩没有明确的显示,但从大比例尺地质资料[15]可知,喇嘛苏矿区断裂构造十分发育,主要有近EW向、NE向和NW向3组,铜矿体在空间上与断裂及构造裂隙关系密切,断裂是本区主要的控矿因素。主要的控矿构造为伸展拆离断层和NE向、NW向断裂(节理密集带)。EW向断层控制了近EW向矿带和矿体,NE、NW向节理密集带控制了矿体并使矿化进一步富集,二者的交汇部位往往是矿化最富集的部位。
矿区岩浆侵入活动强烈,出露了酸性—中性侵入岩约120 余个,面积约1 km2,为矿区总面积的10%。侵入岩岩性以中酸性为主,次有中基性,岩石类型有斜长花岗斑岩、花岗闪长斑岩、花岗斑岩、闪长玢岩、辉绿玢岩等,但总体来看以花岗闪长斑岩为主,它们在矿区分布广且成群产出,形态多为岩枝、岩脉,总体呈近EW向或NNW向展布。
喇嘛苏矿区矿化分布范围较大,矿体数量众多,已发现大小矿体达86条。
喇嘛苏铜矿床矿石类型可分为:含铜、钴、磁铁矿(黄铁矿变质)型;磁铁矿—铜锌型(以锌为主);黄铁矿—黄铜型(以铜为主的黄铜矿)。垂直变化情况:上部为锌铜型;中部为磁铁矿—铜锌型,下部为铜、钴、磁铁矿型[16]。
3 喇嘛苏铜矿床航磁异常特征

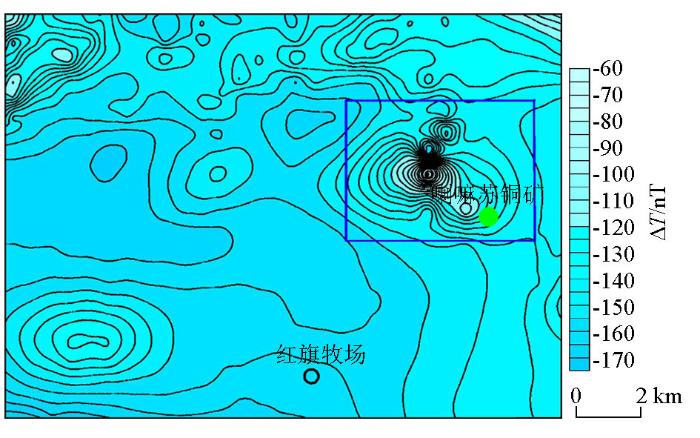

从矿床地质特征了解到,喇嘛苏铜矿矿体中普遍含有磁铁矿,导致矿体具一定磁性,而围岩灰岩、大理岩和花岗斑岩基本上无磁性。矿化矽卡岩也具有一定磁性,当规模较大时也可形成低缓的磁异常[17]。
图3
图4
由于矿床所在的中元古界蓟县系库松木切克群下亚群(Jxksa),主要为一套浅海相碳酸盐岩地层,其磁化率最低为2.7×10-5SI,最高13.2×10-5SI[19],属无磁性层,其形成的磁场基本以负磁场背景为主。另外,由于岩石磁性变化很小,航磁对与成矿有关的NE向、NW向及EW向断裂构造的反映也不十分明显。
4 喇嘛苏铜矿床及其外围航磁弱异常的提取及实际效果
为了提取与铜矿成矿有关的航磁弱异常信息及与成矿有关的断裂构造信息,对航磁ΔT数据进行提取剩余异常处理和增强处理。

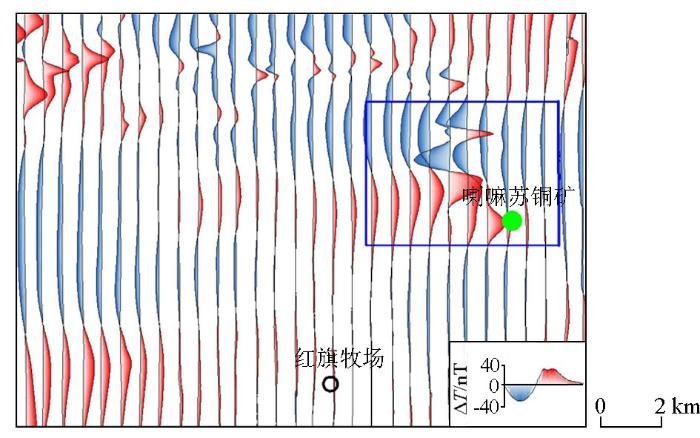

航磁ΔT数据剩余异常处理结果,矿区有明显的航磁ΔT剩余异常显示(图5),且剩余异常向西部有延伸的趋势。矿区的北部还存在一个在两条测线有显示的尖峰异常。
图5

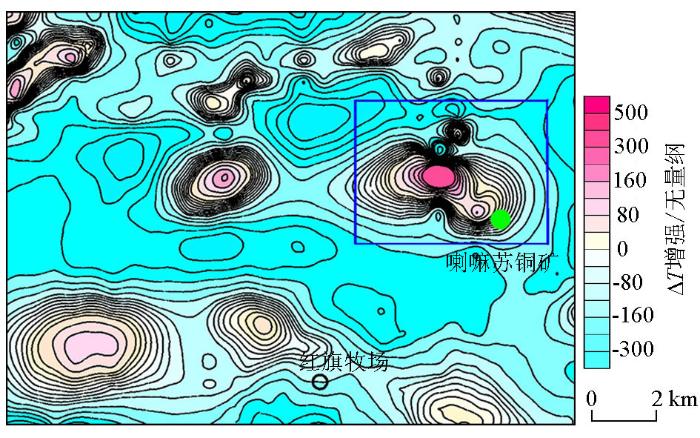

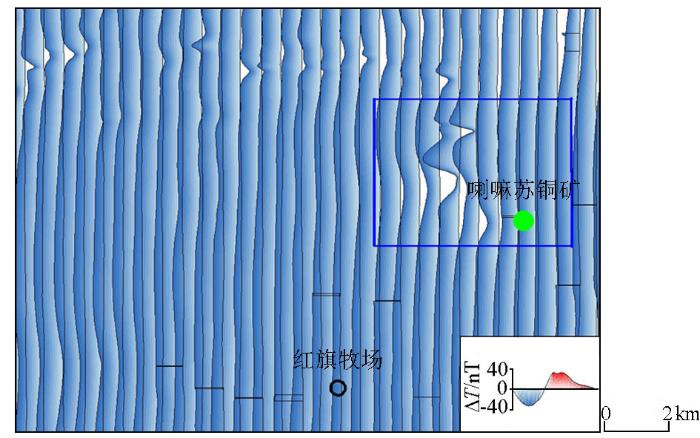

航磁ΔT数据增强处理结果,弱磁异常信息被突出的更加明显(图6)。从图中可以看出,航磁增强信息不但增强了已知矿区的航磁异常,且其北部和西部的弱磁异常也被突出的更加明显,对有控矿作用明显的EW向、NW向、NE向断裂构造的信息也有较好的显示。
图6

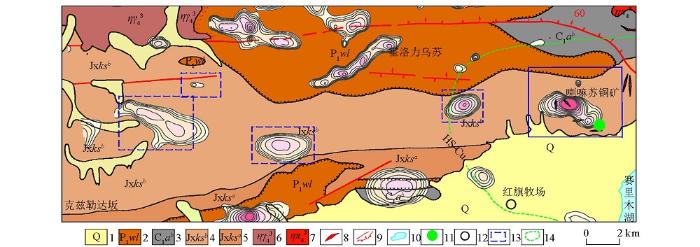

图7
图7
喇嘛苏铜矿西部地质图及航磁弱异常信息(据1:20万区域地质图)
1—第四系;2—下二叠统乌郎群;3—下石炭统阿恰乐河组下亚组;4—中元古界蓟县系库松木切克群上段;5—中元古界蓟县系库松木切克群下段;6—华力西晚期二长花岗岩;7—华力西晚期花岗斑岩;8—酸性岩脉;9—断裂;10—湖泊;11—铜矿床;12—居民点;13—提取航磁弱异常;14—化探铜异常晕
图8

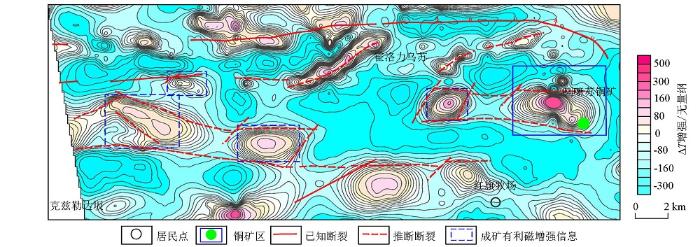

该区经过航磁增强处理后,与成矿有利的局部EW向及NE向断裂构造在增强信息图上反映明显(图8),弱异常的分布位于断裂的交汇位置,是成矿有利的构造部位。根据以上分析在已知矿的西部还有很大的找矿空间和潜力。

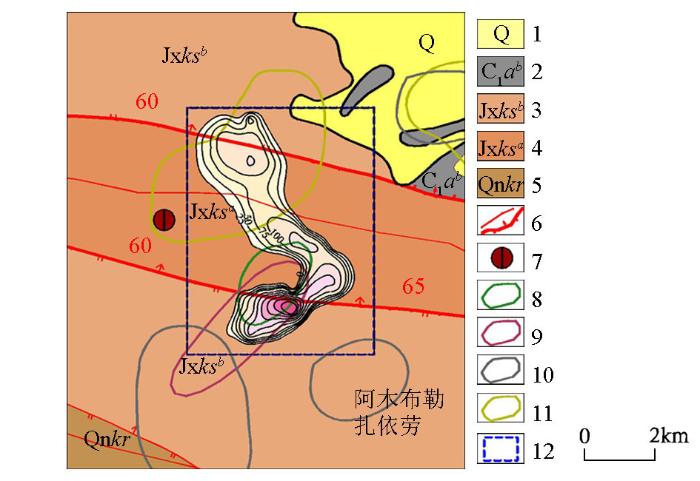

利用同样的方法在赛里木湖的东侧也提取出了明显弱磁异常信息。库松木契克山中部的阿木布勒扎依捞的西北部,该区域具有和喇嘛苏铜矿一样的成矿有利地层分布,化探显示有铜铅锌银套合异常(图9)。
图9
图9
阿木布勒扎依捞附近地质图
1—第四系;2—下石炭统阿恰乐河组下亚组;3—中元古界蓟县系库松木切克群上段;4—中元古界蓟县系库松木切克群下段;5—青白口系开尔塔斯群; 6—断裂;7—放射性矿点;8—铜化探异常;9—锌化探异常;10—铅化探异常;11—银化探异常;12—提取航磁弱异常

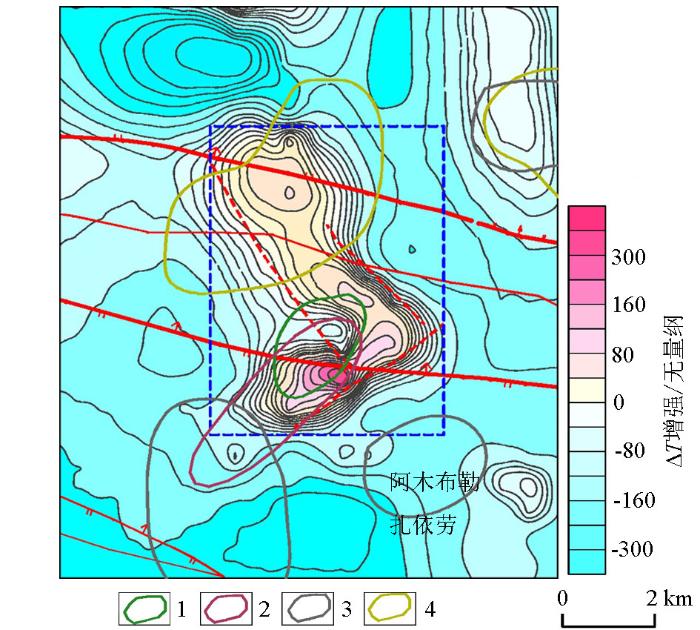

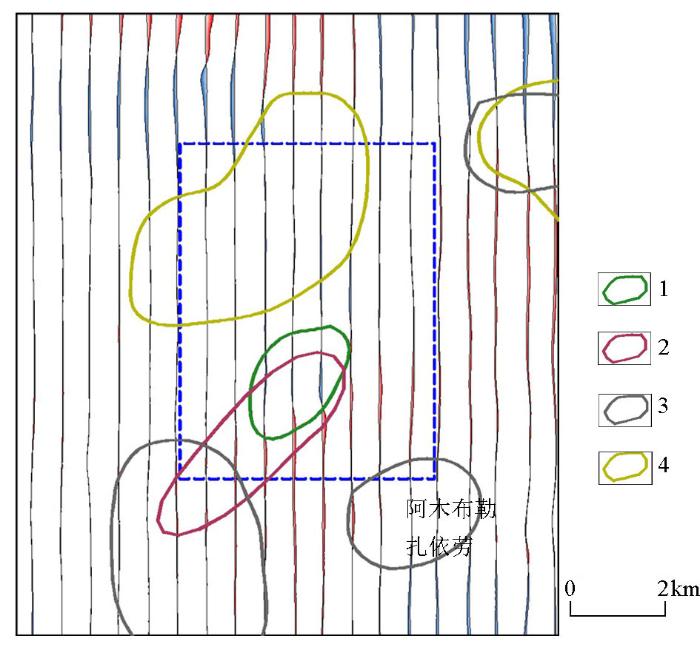

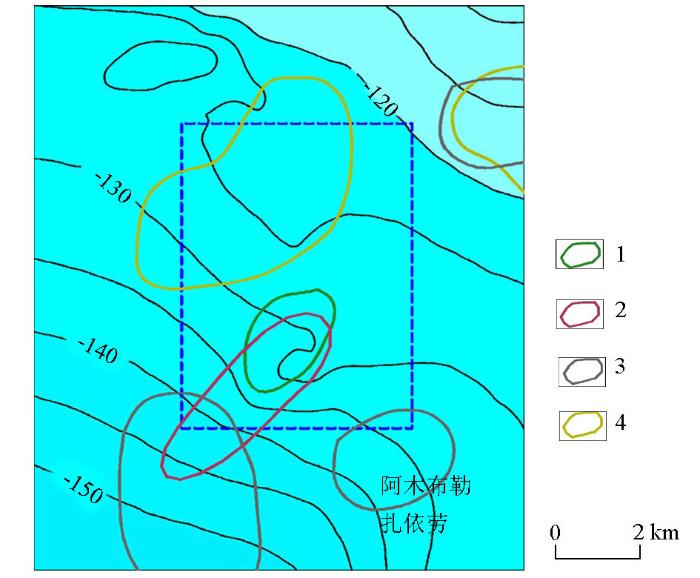

但从航磁ΔT等值图上显示有微弱磁异常,仅表现为磁等值线有变形特征,估计异常幅值在5 nT左右(图10)。
图10
图11
图12
从以上分析可以看出,在赛里木湖东侧出露的松木切克群下亚群(Jxksa)地层中,同样存在有铜矿成矿有利的航磁弱异常信息及有利的构造,并且与化探异常相吻合,具有寻找喇嘛苏类型铜矿的找矿前景。
5 结论
通过利用航磁增强处理方法提取已知喇嘛苏铜矿及其外围弱磁异常信息的实际应用,可以得到以下几点结论和认识:
1) 航磁增强处理方法可以提取由铜、金等金属矿引起的航磁微弱异常信息,并以此作为成矿有利的航磁信息用于成矿预测。
2) 利用航磁增强处理结果可以划分局部成矿有利的隐伏断裂构造,将此作为成矿有利的构造信息用于成矿预测。
3) 通过航磁增强处理发现,不仅喇嘛苏铜的航磁弱异常信息被突出显示出来,而且在赛里木湖EW两侧的松木切克群下亚群(Jxksa)中,存在与喇嘛苏铜矿类似的航磁弱异常信息。从航磁测量结果分析,该区域还具有该类型铜矿的找矿前景。
4) 这种航磁增强处理方法,除用于提取金属矿引起的弱磁异常信息外,同样也可以用于利用航磁资料寻找油气及砂岩型铀矿的微(弱)磁信息提取。
