三维黏声最小二乘逆时偏移方法模型研究

图1 三维黏滞声介质交错网格示意

表1 黏滞声波波场分量和黏弹性参数的空间位置

网格点	1	2	3	4
黏声波波场分量与对应参数	p, M, τ^P	u, ρ^-1	l, ρ^-1	w, ρ^-1

新窗口打开| 下载CSV

参考图1的参数差分示意图与表1的对应的参数位置与波场分量,对上述三维方程差分处理。具体的差分格式为

(4) $\{\begin{array}{l} u_{i + 1 / 2, j, k}^{m} = u_{i + 1 / 2, j, k}^{m - 1} - \frac{Δ t}{Δ xρ} \{\overset{N}{\sum_{n = 1}} a_{n} [p_{i + 1 / 2 + (2 n - 1) / 2, j, k}^{m - 1 / 2} - p_{i + 1 / 2 - (2 n - 1) / 2, j, k}^{m - 1 / 2}]\}, \\ l_{i, j + 1 / 2, k}^{m} = l_{i, j + 1 / 2, k}^{m - 1} - \frac{Δ t}{Δ yρ} \{\overset{N}{\sum_{n = 1}} a_{n} [p_{i, j + 1 / 2 + (2 n - 1) / 2, k}^{m - 1 / 2} - p_{i, j + 1 / 2 - (2 n - 1) / 2, k}^{m - 1 / 2}]\}, \\ w_{i, j, k + 1 / 2}^{m} = w_{i, j, k + 1 / 2}^{m - 1} - \frac{Δ t}{Δ zρ} \{\overset{N}{\sum_{n = 1}} a_{n} [p_{i, j, k + 1 / 2 + (2 n - 1) / 2}^{m - 1 / 2} - p_{i, j, k + 1 / 2 - (2 n - 1) / 2}^{m - 1 / 2}]\}, \\ u l_{i + 1 / 2, j, k}^{m} = \frac{Δ t}{Δ xρ} \{\overset{N}{\sum_{n = 1}} a_{n} [p_{i + 1 / 2 + (2 n - 1) / 2, j, k}^{m - 1 / 2} - p_{i + 1 / 2 - (2 n - 1) / 2, j, k}^{m - 1 / 2}]\}, \\ l l_{i, j + 1 / 2, k}^{m} = \frac{Δ t}{Δ yρ} \{\overset{N}{\sum_{n = 1}} a_{n} [p_{i, j + 1 / 2 + (2 n - 1) / 2, k}^{m - 1 / 2} - p_{i, j + 1 / 2 - (2 n - 1) / 2, k}^{m - 1 / 2}]\}, \\ w l_{i, j, k + 1 / 2}^{m} = \frac{Δ t}{Δ zρ} \{\overset{N}{\sum_{n = 1}} a_{n} [p_{i, j, k + 1 / 2 + (2 n - 1) / 2}^{m - 1 / 2} - p_{i, j, k + 1 / 2 - (2 n - 1) / 2}^{m - 1 / 2}]\}, \\ p_{i, j, k}^{m + 1} = 2 p_{i, j, k}^{m} - p_{i, j, k}^{m - 1} + (1 + τ_{i, j, k}^{m}) \{\frac{Δ t^{2} v^{2}}{Δ xρ} \{\overset{N}{\sum_{n = 1}} a_{n} [u l_{i + (2 n - 1) / 2, j, k}^{m} - u l_{i - (2 n - 1) / 2, j, k}^{m}]\} + \\ \frac{Δ t^{2} v^{2}}{Δ yρ} \{\overset{N}{\sum_{n = 1}} a_{n} [l l_{i, j + (2 n - 1) / 2, k}^{m} - l l_{i, j - (2 n - 1) / 2, k}^{m}]\} + \frac{Δ t^{2} v^{2}}{Δ zρ} \{\overset{N}{\sum_{n = 1}} a_{n} [w l_{i, j, k + (2 n - 1) / 2}^{m} - w l_{i, j, k - (2 n - 1) / 2}^{m}]\}\}, \\ R_{i, j, k}^{m + 1 / 2} = \frac{1}{(1 + \frac{Δ t}{2 σ_{i, j, k}})} \{(1 - \frac{Δ t}{2 σ_{i, j, k}}) R_{i, j, k}^{m - 1 / 2} - \frac{ρ v^{2} Δ t τ_{i, j, k}^{m}}{2 τ_{σ_{i, j, k}}^{m}} \{\frac{1}{Δ x} \{\overset{N}{\sum_{n = 1}} a_{n} [u l_{i + (2 n - 1) / 2, j, k}^{m} - u l_{i - (2 n - 1) / 2, j, k}^{m}]\} + \\ \frac{1}{Δ y} \{\overset{N}{\sum_{n = 1}} a_{n} [l l_{i, j + (2 n - 1) / 2, k}^{m} - w l_{i, j - (2 n - 1) / 2, k}^{m}]\} + \frac{1}{Δ z} \{\overset{N}{\sum_{n = 1}} a_{n} [w l_{i, j, k + (2 n - 1) / 2}^{m} - w l_{i, j, k - (2 n - 1) / 2}^{m}]\}\} 。 \end{array}$

上式中:u、l、w分别为速度场在x、y、z方向的分量,ul、ll、wl分别是中间变量,P代表应力场,R代表记忆变量。

文中采用的三维情况下的稳定性条件为

(5) $c_{u} Δ t [\overset{m}{\sum_{n = 1}} a_{n} {(- 1)}^{n - 1}] \sqrt[]{\overset{3}{\sum_{i = 1}} \frac{1}{Δ x_{i}^{2}}} \leq 1,$

其中对于Δx_i,当取1、2或3时分别对应Δx、Δy或者Δz;c_u为最高的高频极限速度。

当所有方向的空间网格间距都相等时,条件(5)简化为:

(6) $c_{u} \frac{Δ t}{h} [\overset{m}{\sum_{n = 1}} a_{n} {(- 1)}^{n - 1}] \sqrt[]{3} \leq 1 。$

1.3 三维黏声最小二乘伴随算子的构建

基于Albert Tarantola对数据空间标量乘法的定义,可以得到标量乘法:

(7) $< d_{1} (x, t), d_{2} (x, t) >_{D} = \int_{x_{1}}^{x_{2}} d x \int_{t_{1}}^{t_{2}} [d_{1} (x, t) d_{2} (x, t)] d t 。$

在对地震波正演模拟计算时,首先是将波动方程进行线性化处理,在求解黏声逆时偏移伴随算子时,根据式(7)定义的方程,得到伴随算子满足的标量乘法:

(8) $< p^{*}, Lp >_{D} = < L^{*} p^{*}, p >_{D},$

式中:L是将波动方程线性化的算子,L^*是L的伴随算子,同理,p^*就是波动方程线性化算子L伴随算子L^*下的正演数据的波场值。将最原始的方程代入到式(8)中,得到

(9) $< L^{*} p^{*}, p >_{D} = \int_{x_{1}}^{x_{2}} d x \int_{t_{1}}^{t_{2}} \{p^{*} (x, t) [\frac{1}{v^{2}} \frac{\partial p^{2}}{\partial t^{2}} - \frac{\partial}{\partial t} [(1 - \overset{I}{\sum_{i = 1}} (1 - \frac{τ_{εi}}{τ_{σi}}) e^{- t / t_{σi}}) H (t)] \times ρ \nabla \cdot (\frac{1}{ρ} \nabla p)]\} d t,$

为了求解上述方程,还需要给出相应的初始边界条件,初始边界条件的表达式为

(10) $\begin{array}{l} p (x, t) |_{t = t_{1}} = 0, \end{array}$

(11) $\begin{array}{l} \frac{\partial p}{\partial t} (x, t) |_{t = t_{1}} = 0 。 \end{array}$

则方程(9)被整理为

(12) $\begin{array}{l} \int_{x_{1}}^{x_{2}} d x \int_{t_{1}}^{t_{2}} p^{*} (x, t) \frac{1}{v^{2}} \frac{\partial p^{2}}{\partial t^{2}} d t = \\ \int_{x_{1}}^{x_{2}} d x [p^{*} \frac{1}{v^{2}} \frac{\partial p}{\partial t} |_{t_{1}}^{t_{2}} - \frac{\partial p^{*}}{\partial t} \frac{1}{v^{2}} p |_{t_{1}}^{t_{2}} + \int_{t_{1}}^{t_{2}} p \frac{1}{v^{2}} \frac{\partial^{2} p^{*}}{\partial t^{2}} d t] 。 \end{array}$

伴随波场满足的边界条件为

(13) $\begin{array}{l} p^{*} (x, t) |_{t = t_{2}} = 0, \end{array}$

(14) $\begin{array}{l} \frac{\partial p^{*}}{\partial t} (x, t) |_{t = t_{2}} = 0 。 \end{array}$

通过推导可得到三维黏声波伴随算子满足的波动方程(具体推导见附录A):

(15) $\frac{1}{v^{2}} \frac{\partial^{2} p^{*}}{\partial t^{2}} = \nabla \cdot \{\frac{1}{ρ} \nabla (ρ p^{*} (t) * \frac{\partial}{\partial t} [(1 - \overset{I}{\sum_{i = 1}} (1 - \frac{τ_{εi}}{τ_{σi}}) e^{- t / t_{σi}}) H (t)])\} + f 。$

三维黏声波伴随算子可通过下式所示的离散格式进行求解:

(16) $\{\begin{array}{l} u_{i + 1 / 2, j, k}^{m} = u_{i + 1 / 2, j, k}^{m - 1} - \frac{Δ t}{Δ xρ} \{\overset{N}{\sum_{n = 1}} a_{n} [p_{i + 1 / 2 + (2 n - 1) / 2, j, k}^{* m - 1 / 2} - p_{i + 1 / 2 - (2 n - 1) / 2, j, k}^{* m - 1 / 2}]\}, \\ l_{i, j + 1 / 2, k}^{m} = l_{i, j + 1 / 2, k}^{m - 1} - \frac{Δ t}{Δ yρ} \{\overset{N}{\sum_{n = 1}} a_{n} [p_{i, j + 1 / 2 + (2 n - 1) / 2, k}^{* m - 1 / 2} - p_{i, j + 1 / 2 - (2 n - 1) / 2, k}^{* m - 1 / 2}]\}, \\ w_{i, j, k + 1 / 2}^{m} = w_{i, j, k + 1 / 2}^{m - 1} - \frac{Δ t}{Δ zρ} \{\overset{N}{\sum_{n = 1}} a_{n} [p_{i, j, k + 1 / 2 + (2 n - 1) / 2}^{* m - 1 / 2} - p_{i, j, k + 1 / 2 - (2 n - 1) / 2}^{* m - 1 / 2}]\}, \\ u l_{i + 1 / 2, j, k}^{m} = \frac{Δ t}{Δ xρ} \{\overset{N}{\sum_{n = 1}} a_{n} [p_{i + 1 / 2 + (2 n - 1) / 2, j, k}^{* m - 1 / 2} - p_{i + 1 / 2 - (2 n - 1) / 2, j, k}^{* m - 1 / 2}]\}, \\ l l_{i, j + 1 / 2, k}^{m} = \frac{Δ t}{Δ yρ} \{\overset{N}{\sum_{n = 1}} a_{n} [p_{i, j + 1 / 2 + (2 n - 1) / 2, k}^{* m - 1 / 2} - p_{i, j + 1 / 2 - (2 n - 1) / 2, k}^{* m - 1 / 2}]\}, \\ w l_{i, j, k + 1 / 2}^{m} = \frac{Δ t}{Δ zρ} \{\overset{N}{\sum_{n = 1}} a_{n} [p_{i, j, k + 1 / 2 + (2 n - 1) / 2}^{* m - 1 / 2} - p_{i, j, k + 1 / 2 - (2 n - 1) / 2}^{* m - 1 / 2}]\}, \\ p_{i, j, k}^{* m + 1} = 2 p_{i, j, k}^{* m} - p_{i, j, k}^{* m - 1} + (1 + τ_{i, j, k}^{m}) \{\frac{Δ t^{2} v^{2}}{Δ xρ} \{\overset{N}{\sum_{n = 1}} a_{n} [u l_{i + (2 n - 1) / 2, j, k}^{m} - u l_{i - (2 n - 1) / 2, j, k}^{m}]\} + \\ \frac{Δ t^{2} v^{2}}{Δ yρ} \{\overset{N}{\sum_{n = 1}} a_{n} [l l_{i, j + (2 n - 1) / 2, k}^{m} - l l_{i, j - (2 n - 1) / 2, k}^{m}]\} + \frac{Δ t^{2} v^{2}}{Δ zρ} \{\overset{N}{\sum_{n = 1}} a_{n} [w l_{i, j, k + (2 n - 1) / 2}^{m} - w l_{i, j, k - (2 n - 1) / 2}^{m}]\}\}, \\ R_{i, j, k}^{m + 1 / 2} = \frac{1}{(1 + \frac{Δ t}{2 σ_{i, j, k}})} \{(1 - \frac{Δ t}{2 σ_{i, j, k}}) R_{i, j, k}^{m - 1 / 2} - \frac{ρ v^{2} Δ t τ_{i, j, k}^{m}}{2 τ_{σ_{i, j, k}}^{m}} \{\frac{1}{Δ x} \{\overset{N}{\sum_{n = 1}} a_{n} [u l_{i + (2 n - 1) / 2, j, k}^{m} - u l_{i - (2 n - 1) / 2, j, k}^{m}]\} + \\ \frac{1}{Δ y} \{\overset{N}{\sum_{n = 1}} a_{n} [l l_{i, j + (2 n - 1) / 2, k}^{m} - w l_{i, j - (2 n - 1) / 2, k}^{m}]\} + \frac{1}{Δ z} \{\overset{N}{\sum_{n = 1}} a_{n} [w l_{i, j, k + (2 n - 1) / 2}^{m} - w l_{i, j, k - (2 n - 1) / 2}^{m}]\}\} 。 \end{array}$

1.4 黏声LSRTM实现流程

最小二乘偏移理论的实质就是在地震反问题中求解最优解的过程。在最小二乘意义下最小化模拟数据与观测数据的误差方程,然后使用扰动模型更新初始模型以获得最终的成像结果。笔者主要是在了解梯度法的基础上,利用预条件共轭梯度法求解最小二乘最优解。最小二乘逆时偏移可以使用下面的迭代公式进行计算:

(17) $m^{(k + 1)} = m^{(k)} + β^{(k)} d k^{(k)},$

式中:m是模型参数;dk⁽^k⁾是经过第k次修正之后的梯度方向;β⁽^k⁾是迭代求解的步长。梯度和步长由式(18)~(21)求得:

(18) $\begin{array}{l} g^{(k)} = L^{T} [L m^{(k)} - d_{obs}], \end{array}$

(19) $\begin{array}{l} α^{(k)} = \frac{[g^{(k)}]^{T} [C g^{(k)}]}{[g^{(k - 1)}]^{T} [C g^{(k - 1)}]}, \end{array}$

(20) $\begin{array}{l} d k^{(k)} = C k^{(k)} + βd k^{(k - 1)}, \end{array}$

(21) $\begin{array}{l} β^{(k)} = \frac{[d k^{(k)}]^{T} [Cd k^{(k)}]}{[L k^{(k - 1)}]^{T} [Ld k^{(k - 1)}]} 。 \end{array}$

式中:g⁽^k⁾和α⁽^k⁾是由最速下降法求解获得的梯度方向与步长。假设步长α满足抛物线的性质,利用插值法求解。L是线性正演算子;T表示矩阵的转置;d_obs是观测数据;L^T是偏移算子;C表示预条件算子,通过该预条件算子可以使反演问题更稳定、收敛速度更快。在文中,我们的预条件算子是使用的震源波场照明方法。

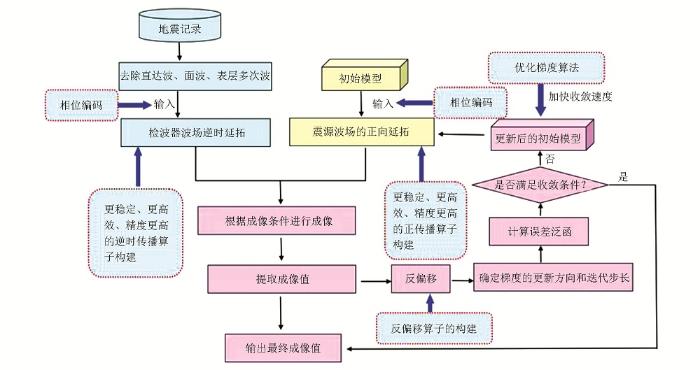

图2为黏声波最小二乘逆时偏移成像的技术路线图,图中主要分为三个部分:第一部分是黏声波正演模拟,第二部分是黏声波逆时偏移,第三部分是最小二乘逆时偏移迭代的过程。

图2

图2 黏声最小二乘逆时偏移成像技术路线流程

从流程图上可以看到正演部分的核心技术是构造高精度的正演算子。逆时偏移部分的关键是稳定高效的逆时传播算子的构建,最小二乘逆时偏移部分的关键就是稳定的反偏移算子的构建,解决计算量问题的关键就是引入合理极性编码技术(见附录B)。地震波在黏弹(声)介质中反向传播时,会出现高频不稳定现象,通常采用加正则化算子方法、低频滤波方法和伴随算子方法。本论文采用黏声波伴随算子的方法克服反向传播的高频不稳定,因此,对于本论文提出的三维黏声最小二乘逆时偏移来说,最关键的环节就是黏声波伴随算子的引入和计算。在迭代过程中,为了简化,假设品质因子参数和密度参数都是准确的,也就是说,品质因子和密度的扰动为零,而p参数存在扰动。

2 模型试算

2.1 Marmousi模型

与常规逆时偏移方法一样,黏声波最小二乘逆时偏移成像也需要分为三个部分:第一部分是震源波场的正向延拓,第二部分是检波场的反向延拓,第三部分是利用成像条件对其进行偏移成像。由于黏声最小二乘逆时偏移成像方法需要在避开不稳定性问题的同时对黏滞性的吸收衰减进行补偿,故其关键技术就是如何构建稳定的逆时传播算子。笔者主要运用伴随算子对其进行求解,以确保逆时传播算子的稳定性。为了验证方法的准确性,先运用二维黏声最小二乘逆时偏移方法对Marmousi模型进行方法测试,通过声波逆时偏移与黏声波逆时偏移成像效果对比,来验证黏声波方程对地震波在构造深部高波数能量的补偿作用,通过声波与黏声波最小二乘逆时偏移成像对比,来凸显在反演框架下的地震偏移成像的优势。

图3所用的Marmousi模型大小为4 416 m×2 244 m,横向采样点数为369,纵向采样点数为188,纵横向空间采样间隔12 m。图3a是真实的速度模型,图3b为偏移所用的Q模型,图3c为平滑P波速度模型,图3d为慢度扰动模型。均一的密度为 2.0 g/cm³。地表以下12 m处等间隔放炮148炮,检波器总数为369个,为了确保数值求解的稳定性,采样步长为0.5 ms。图4是对应的成像结果,其中图4a是声波逆时偏移的结果,图4b是黏声波逆时偏移的结果,图4c是声波最小二乘逆时偏移第30次迭代的结果,图4d是黏声波最小二乘逆时偏移第30次迭代的结果。图4a与图4b的偏移成像结果表明,在构造的浅部两种偏移方法都能对构造进行精确的成像,但是在深层,常规声波逆时偏移得到的成像结果同相轴变得模糊不清,分辨率很低,深部能量较弱,而黏声波逆时偏移由于补偿了地震波的高波数成分,所以获得了成像结果清晰、能量均衡的偏移剖面。但是黏声波逆时偏移的偏移剖面上同样存在着低频噪声、对深部储层成像分辨率不高且振幅不均衡的问题。为了解决这些问题,将逆时偏移成像结果作为最小二乘反演的第一步输入,通过求取相应的梯度和步长来不断更新成像结果,最后实现对深部构造成像的目的。图4c展示的是常规声波最小二乘逆时偏移的成像结果。与图4d对比,发现以声波LSRTM成像为理论的成像方法,不仅不能准确校正介质黏滞性引起的速度频散问题,而且还致使反射界面的空间归位不准确,反射界面空间的波场特征、振幅变化和反射系数不准确,引入成像假象。由于该方法没有对地震波的衰减进行补偿,所以其成像振幅与真实的慢度扰动相比,远小于后者。图4d是黏声波LSRTM迭代30次的偏移成像结果,当迭代30次时,成像振幅得到了补偿,能量得到了均衡,衰减了的高波数成分得到了有效恢复,压制了逆时偏移中存在的低频噪声,同时校正了由于弱照明区域照明不均衡所引起的模型横向变化问题。图5所示为x=2 760 m处反射系数与成像结果单道对比。从图中可以看出,第一次迭代的成像结果振幅能量较弱,而经过30次迭代后,成像结果的振幅能量与真实成像结果(反射系数)能量接近,而且因黏声介质造成的相位变化也得到了很好的校正。因此,文中的黏声最小二乘逆时偏移成像算法能够得到高质量的保幅成像结果。

图3

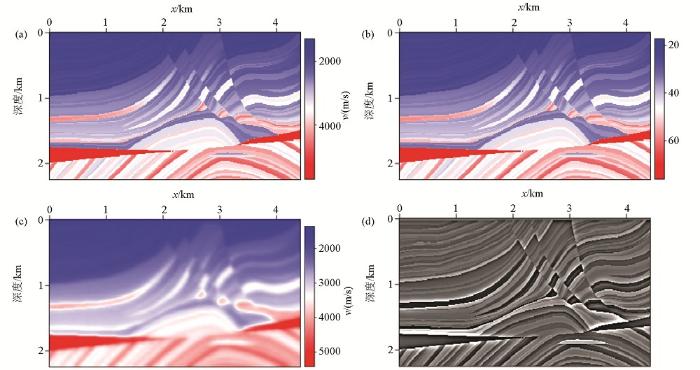

图3 Marmousi模型

a—速度模型;b—Q模型;c—偏移速度模型;d—慢度扰动模型

图4

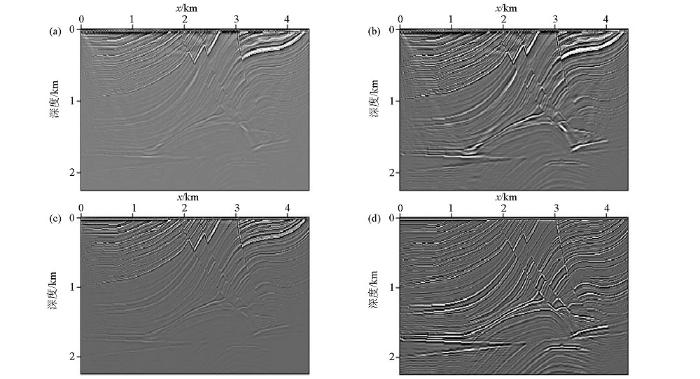

图4 偏移成像结果

a—声波LSRTM第1次迭代;b—黏声LSRTM第1次迭代;c—声波LSRTM第30次迭代;d—黏声波LSRTM第30次迭代

图5

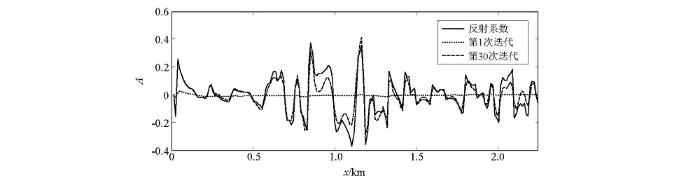

图5 x=2 760 m处反射系数与成像结果单道对比

为了证明本文黏声伴随算子方法对低频滤波方法和添加正则化项方法的优势,给出了两种算法的对比(低频滤波方法与添加正则化项方法本质上是相同的,都是对高频成分进行滤波,只是实现方式不同,这里只给出低频滤波方法的结果),如图6所示。可以看出,采用低频滤波方法损失了部分有效能量,而本文方法振幅的保幅性更好。

图6

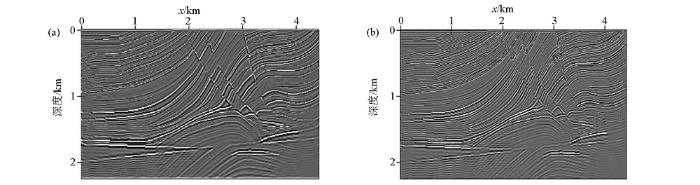

图6 黏声最小二乘逆时偏移成像结果

a—本文方法;b—低通滤波方法

最后,为了探索本文方法对偏移速度模型的精度要求,引入随机误差,并对速度模型进行平滑,图7给出了误差分别为3.84%、5.63%、7.52%和10.13%的偏移速度模型,图8表示采用不同精度偏移速度模型的收敛曲线。从图中可以看出,在一定误差范围内,本文方法可以得到很好的收敛,随着误差增加,收敛效果变差。

图7

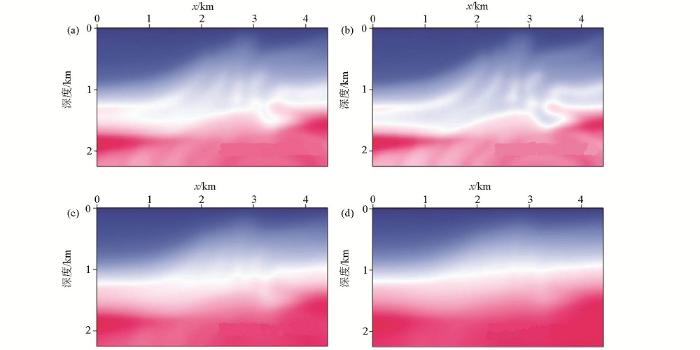

图7 不同误差的偏移速度模型

a—误差=3.84%;b—误差=5.63%;c—误差=7.52%;d—误差=10.13%

图8

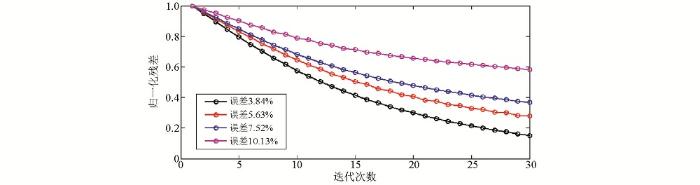

图8 不同误差的迭代收敛曲线

2.2 三维简单模型测试

随着地震勘探难度的增加,二维地震数据处理已经不能满足勘探需求,如今面临的勘探都是三维地震勘探,即地震数据正从二维向三维过渡,如何发展高精度的三维偏移成像方法,已迫在眉睫^[47]。在二维研究的基础上,增加一维,发展到三维,实现了三维黏声最小二乘逆时偏移。

设计图9所示的3层平层模型,该模型的网格个数为81×51×61,其中网格间距为10 m。时间采样间隔为1 ms,地表等间隔放炮200炮,将200炮设计成一个超道集。模型设计为3个水平层(图9)。品质因子模型为一均匀模型,Q值为30。在黏声最小二乘逆时偏移成像中,我们经常默认反射率模型就代表着真实的偏移成像结果。图10为采用震源极性编码技术,将200炮三维黏声正演模拟得到的炮记录组合成一个超级炮,分别进行三维黏声最小二乘逆时偏移成像。采用OpenMP加速方式进行成像,单次迭代耗时75.5 min,20次迭代总共耗时近1 510 min。

图9

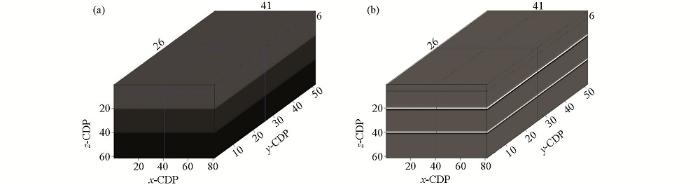

图9 平层模型

a—速度模型;b—慢度扰动模型

图10

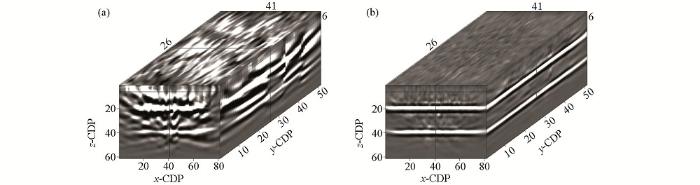

图10 平层模型不同迭代次数下黏声最小二乘逆时偏移成像结果

a—第1次迭代;b—第20次迭代

图10a是迭代了1次的成像结果,即相当于常规的三维黏声最小二乘逆时偏移成像结果,图10b是迭代20次的偏移成像结果。通过对比偏移成像剖面发现,当经过1次迭代的时候,其偏移剖面上存在着大量的低频噪声,构造特征模糊不清,高陡构造成像质量较差;经过不断的迭代,当迭代20次的时候,低频噪声得到了有效的压制,振幅能量得到了有效的均衡,构造剖面清晰,实现了真正的三维保幅逆时偏移成像。

2.3 三维盐丘模型测试

为了测试三维黏声最小二乘逆时偏移对复杂构造的成像效果及其该方法在三维成像效果中的优势,下面对三维盐丘模型进行了测试。模型网格数为338×338×201,时间采样间隔为1 ms,空间采样间隔为20 m,炮点和检波点个数都是600,并且均匀的分布于地表,并且利用极性编码技术将600炮组成一个超道集,构成一个超级炮。盐丘的品质因子根据已知的速度模型,利用李氏经验公式进行求取。图11所示的盐丘模型是从三维盐丘模型中截取的一部分,图12所示的是从三维盐丘模型中截取的盐丘等深度切片模型的成像结果。采用OpenMP并行进行成像,单次迭代耗时160 min。

图11

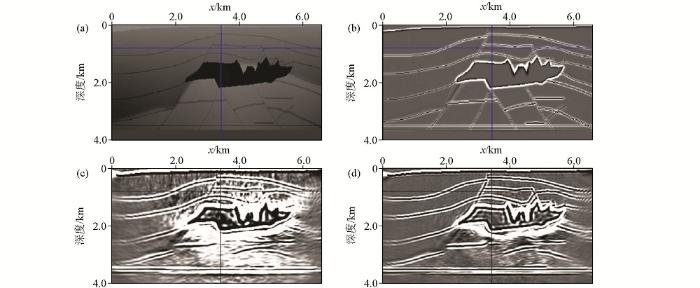

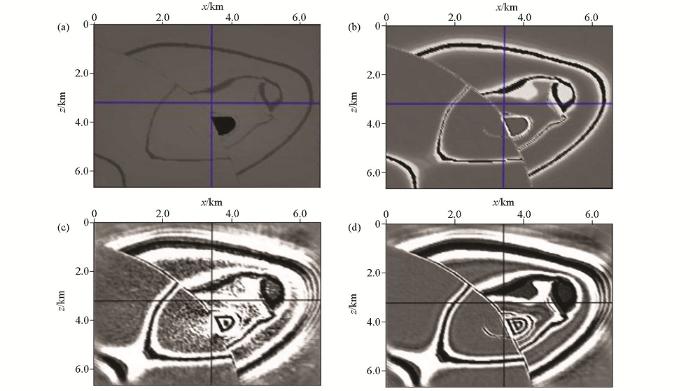

图11 盐丘模型偏移成像结果

a—盐丘模型(从三维盐丘模型中截取);b—反射系数;c—第1次迭代成像结果;d—第20次迭代成像结果

图12

图12 盐丘等深度切片模型偏移成像结果

a—盐丘等深度切片模型(从三维盐丘模型中截取);b—反射系数;c—第1次迭代成像结果;d—第20次迭代成像结果

从图11c和12c偏移结果可以发现,在模型的浅部区域,第1次迭代结果就取得了分辨率较高的成像结果,但是截取部分的成像品质非常不理想,存在明显的低频噪声;当迭代到20次时,已经可以比较好地对构造进行成像,均衡了两侧的振幅,解决了弱照明区域成像质量差的问题。不仅如此,应用三维黏声最小二乘逆时偏移成像技术,还可以补偿地下介质对地震波的吸收衰减,尤其是地震波的高波数成分。

3 结论与认识

1) 常规逆时偏移方法存在固有的低频噪声,在野外实际地震资料采集的过程中,观测系统的不规则性也会对偏移成像结果产生重大影响。因此,为了获得高品质的成像结果,需要将成像引入到反演的框架下,发展黏声最小二乘逆时偏移成像方法。该方法不仅能补偿地震波衰减的能量,压制低频噪声和均衡振幅,还能获得高保真度、高信噪比和高分辨率的偏移成像剖面。

2) 基于伴随状态理论,推导了3D黏声波最小二乘逆时偏移的伴随算子以及伴随算子满足的波动方程;利用黏声最小二乘逆时偏移对Marmousi模型进行测试,验证了方法的正确性;然后,利用简单的三层平层模型和三维盐丘模型截取的一部分来测试方法的有效性,最终得到了高品质的成像效果。

3) 采用编码技术将多炮数据压缩为一个超道集,三维黏声最小二乘逆时偏移的计算量降为一个单炮的数量级,使得三维黏声最小二乘逆时偏移的实际生产应用成为可能。

4) 将三维黏声最小二乘逆时偏移应用于实际生产时,除了要考虑计算量外,还需要获得较为准确的偏移速度和品质因子。采用黏声全波形反演方法对偏移速度和品质因子进行提取是目前最热门的研究方向,子波提取的准确性也是决定该方法成像效果的决定性因素之一。

附录A 三维黏声最小二乘逆时偏移伴随算子

将伴随算子满足的边界条件代入到式(12)中,则式(12)简化为:

(A1) $\int_{x_{1}}^{x_{2}} d x \int_{t_{1}}^{t_{2}} p^{*} (x, t) \frac{1}{v^{2}} \frac{\partial p^{2}}{\partial t^{2}} d t = \int_{x_{1}}^{x_{2}} d x \int_{t_{1}}^{t_{2}} p \frac{1}{v^{2}} \frac{\partial^{2} p^{*}}{\partial t^{2}} d t,$

为了推导公式的方便,将方程中代表黏滞性的这一项用一个变量进行替代,即:

(A2) $A (t) = \frac{\partial}{\partial t} [(1 - \overset{I}{\sum_{i = 1}} (1 - \frac{τ_{εi}}{τ_{σi}}) e^{- t / t_{σi}}) H (t)] 。$

为了研究的方便,首先以x方向为例进行公式的推导,把对空间函数的求导和褶积运算做展开处理,然后变换积分顺序,得到(A3)式:

(A3) $\begin{array}{l} \int_{x_{1}}^{x_{2}} d x \{- p^{*} A (t - τ) ρ \frac{\partial}{\partial x} (\frac{1}{ρ} \frac{\partial p (τ)}{\partial x})\} = - p^{*} A (t - τ) \frac{\partial p (τ)}{\partial x} |_{x_{1}}^{x_{2}} + \\ \frac{\partial}{\partial x} (p^{*} A (t - τ) ρ) \frac{1}{ρ} p (τ) |_{x_{1}}^{x_{2}} - \int_{x_{1}}^{x_{2}} d x \{p (τ) \frac{\partial}{\partial x} (\frac{1}{ρ} \frac{\partial}{\partial x} (p^{*} A (t - τ) ρ))\}, \end{array}$

方程(A1)转化成:

(A4) $\begin{array}{l} \int_{t_{1}}^{t_{2}} d t \int_{x_{1}}^{x_{2}} d x \int_{z_{1}}^{z_{2}} d z \int_{t_{1}}^{t_{2}} d τ \{- p^{*} A (t - τ) ρ \frac{\partial}{\partial x} (\frac{1}{ρ} \frac{\partial p (τ)}{\partial x})\} = \\ \int_{t_{1}}^{t_{2}} d t \int_{x_{1}}^{x_{2}} d x \int_{z_{1}}^{z_{2}} d z \int_{t_{1}}^{t_{2}} d τ \{- p (τ) \frac{\partial}{\partial x} (\frac{1}{ρ} \frac{\partial}{\partial x} (p^{*} A (t - τ) ρ))\}, \end{array}$

将 $\int_{t_{1}}^{t_{2}} (\int_{t_{1}}^{t} d τ)$ dt= $\int_{t_{1}}^{t_{2}} (\int_{τ}^{t_{2}} d t)$ dτ式代入到(A4)式中,运用分步积分,化简该式为:

(A5) $\begin{array}{l} \int_{t_{1}}^{t_{2}} d t \int_{x_{1}}^{x_{2}} d x \int_{z_{1}}^{z_{2}} d z \int_{t_{1}}^{t} d τ \{- p^{*} A (t - τ) ρ \frac{\partial}{\partial x} (\frac{1}{ρ} \frac{\partial p (τ)}{\partial x})\} = \\ \int_{t_{1}}^{t_{2}} d t \int_{z_{1}}^{z_{2}} d z \int_{x_{1}}^{x_{2}} d x \{- p (τ) \frac{\partial}{\partial x} (\frac{1}{ρ} \frac{\partial}{\partial x} (ρ \int_{t_{1}}^{t_{2}} p^{*} A (t - τ) d τ))\} 。 \end{array}$

设与黏滞性有关项的变量满足如下关系,即

(A6) $A^{*} (t) = A (- t),$

故(A5)式最终化简为:

(A7) $\begin{array}{l} \int_{t_{1}}^{t_{2}} d t \int_{x_{1}}^{x_{2}} d x \int_{z_{1}}^{z_{2}} d z \int_{t_{1}}^{t} d τ \{- p^{*} A (t - τ) ρ \frac{\partial}{\partial x} (\frac{1}{ρ} \frac{\partial p (τ)}{\partial x})\} = \\ \int_{t_{1}}^{t_{2}} d t \int_{x_{1}}^{x_{2}} d x \int_{z_{1}}^{z_{2}} d z \{- p (τ) \frac{\partial}{\partial x} (\frac{1}{ρ} \frac{\partial}{\partial x} (ρ p^{*} (t) * A^{*} (t)))\}, \end{array}$

同理,y方向的表达式为:

(A8) $\begin{array}{l} \int_{t_{2}}^{t_{3}} d t \int_{x_{2}}^{x_{3}} d x \int_{y_{2}}^{y_{3}} d y \int_{z_{2}}^{z_{3}} d z \int_{t_{1}}^{t} d τ \{- p^{*} A (t - τ) ρ \frac{\partial}{\partial y} (\frac{1}{ρ} \frac{\partial p (τ)}{\partial y})\} = \\ \int_{t_{2}}^{t_{3}} d t \int_{x_{2}}^{x_{3}} d x \int_{y_{2}}^{y_{3}} \int_{z_{2}}^{z_{3}} d z \{- p (τ) \frac{\partial}{\partial y} (\frac{1}{ρ} \frac{\partial}{\partial y} (ρ p^{*} (t) * A^{*} (t)))\}, \end{array}$

同理,z方向的表达式为:

(A9) $\begin{array}{l} \int_{t_{2}}^{t_{3}} d t \int_{x_{2}}^{x_{3}} d x \int_{z_{2}}^{z_{3}} d z \int_{t_{1}}^{t} d τ \{- p^{*} A (t - τ) ρ \frac{\partial}{\partial z} (\frac{1}{ρ} \frac{\partial p (τ)}{\partial z})\} = \\ \int_{t_{2}}^{t_{3}} d t \int_{x_{2}}^{x_{3}} d x \int_{z_{2}}^{z_{3}} d z \{- p (τ) \frac{\partial}{\partial z} (\frac{1}{ρ} \frac{\partial}{\partial z} (ρ p^{*} (t) * A^{*} (t)))\} 。 \end{array}$

把式(13)、(14)、(A7)和式(A8)代入到式(11)中,经过一系列的化简,得到了初始波动方程和它的伴随算子满足的波动方程及其边界条件:

(A10) $\begin{array}{l} L^{*} p^{*} = \frac{1}{v^{2}} \frac{\partial^{2} p^{*}}{\partial t^{2}} - \nabla \cdot (\frac{1}{ρ} \nabla (ρ p^{*} (t) * A^{*} (t))) = f \end{array}$

(A11) $\begin{array}{l} p^{*} (x, t) |_{t = t_{1}} = 0, \end{array}$

(A12) $\begin{array}{l} \frac{\partial p^{*} (x, t) |_{t = t_{1}}}{\partial t} = 0 。 \end{array}$

将中间变量A^*(t)代入式(A10),得到伴随方程的显式表达形式:

(A13) $\frac{1}{v^{2}} \frac{\partial^{2} p^{*}}{\partial t^{2}} = \nabla \cdot \{\frac{1}{ρ} \nabla (ρ p^{*} (t) * \frac{\partial}{\partial t} [(1 - \overset{I}{\sum_{i = 1}} (1 - \frac{τ_{εi}}{τ_{σi}}) e^{- t / t_{σi}}) H (t)])\} + f 。$

附录B 极性编码实现步骤

极性编码技术的实现步骤,可以从以下几点出发:

1)构建超道集。对于固定的采集系统,编码的多震源数据可以写成:

(B1) $d = \overset{S}{\sum_{i = 1}} P_{i} d_{i},$

其中:S是组成超道集的炮集数量;P_i是编码时使用的编码函数,当P_i是编码矩阵时,可以确保 ${P^{T}}_{i}$ P_i是理想的单位矩阵。

假设每一道的正演数据d_i与反射率模型m之间满足

(B2) $d_{i} = L_{i} m,$

其中,L_i是线性正演模型的算子。将式(B2)代入到式(B1),有:

(B3) $d = \overset{S}{\sum_{i = 1}} P_{i} L_{i} m = Lm,$

这里将超道集的正演模型算子定义为:

(B4) $L = \overset{S}{\sum_{i = 1}} P_{i} L_{i} 。$

2)多震源数据的偏移成像。由于式(B4)给出了超道集的正演模型算子,因此根据超道集的正演模型算子可以得到超道集的偏移算子,即

(B5) $L^{T} = \overset{S}{\sum_{i = 1}} {L^{T}}_{i} {P^{T}}_{i},$

则组成超道集的偏移结果可以通过下式给出:

(B6) $\begin{array}{l} m_{mig} = L^{T} d = L^{T} \overset{S}{\sum_{i = 1}} P_{i} L_{i} m, \end{array}$

(B7) $\begin{array}{l} \begin{array}{r} m_{mig} & = L^{T} d = L^{T} \overset{S}{\sum_{i = 1}} P_{i} L_{i} m \\ = \overset{S}{\sum_{j = 1}} {L^{T}}_{j} {P^{T}}_{j} \overset{S}{\sum_{i = 1}} P_{i} L_{i} m \\ = \overset{S}{\sum_{i = 1}} \overset{S}{\sum_{i = 1}} {L^{T}}_{j} {P^{T}}_{j} P_{i} L_{i} m \\ = \overset{正确的成像项}{\overset{︷}{\overset{S}{\sum_{i = 1}} {L^{T}}_{i} L_{i} m}} + \overset{串扰噪声项}{\overset{︷}{\sum_{j \neq i} \overset{S}{\sum_{i = 1}} {L^{T}}_{j} {P^{T}}_{j} P_{i} L_{i} m}} 。 \end{array} \end{array}$

观察上面的偏移成像结果发现,最终的成像结果由两部分组成:第一部分是标准的偏移成像结果,第二部分是超道集之间相互混叠的时候产生的串扰噪声;串扰噪声项幅值大小会依据不同的相位编码函数而不同。

文中进行编码的函数为:

(B8) $P_{i} = rand (\pm 1) 。$

3)极性编码之后的偏移成像计算。在研究极性编码最小二乘逆时偏移方法的时候,根据第一部分定义的超道集,将超道集代入到之前定义的最小二乘梯度公式中,通过化简整理发现,随着最小二乘逆时偏移模型的不断迭代更新,串扰噪声不断地得到压制。
