物探与化探, 2018, 42(4): 791-797 doi: 10.11720/wtyht.2018.1059

方法研究·信息处理·仪器研制

大地电磁三维模型二维反演计算数值模拟分析

仇根根, 吕琴音, 彭炎, 裴发根

中国地质科学院 地球物理地球化学勘查研究所,河北 廊坊 065000

An analysis for MT 2D inversion to explain three-dimensional model

QIU Gen-Gen, LYU Qin-Yin, PENG Yan, PEN Fa-Gen

Institute of Geophysical and Geochemical Exploration, Langfang 065000, China

责任编辑: 沈效群

收稿日期: 2017-02-13   修回日期: 2018-03-5   网络出版日期: 2018-08-05

基金资助: 国家重点研发计划项目“华南北段地壳三维电性结构探测研究”.  2016YFC0600201-4
国家自然科学基金项目“江南造山带东段岩石圈三维电性结构研究”.  41574068
中国地质调查局地质大调查项目“钦杭结合带及邻区深部地质调查”和“武夷山成矿带区域大地电磁测深”.  121201108000160913
中国地质调查局地质大调查项目“钦杭结合带及邻区深部地质调查”和“武夷山成矿带区域大地电磁测深”.  12120114005801
地科院基本科研项目“超稀网度条件下大地电磁测深静校正技术研究”.  AS2016J12

Received: 2017-02-13   Revised: 2018-03-5   Online: 2018-08-05

Fund supported: .  2016YFC0600201-4
.  41574068
.  121201108000160913
.  12120114005801
.  AS2016J12

作者简介 About authors

仇根根(1984-),男,硕士,江西省南昌县人,物探工程师,主要从事大地电磁法方法技术研究与应用工作。Email:qiugengen@igge.cn

摘要

设计了多个1D/3D、2D/3D模型进行数值模拟分析,从模型三维响应和二维响应的差异大小和反演结果对比两个方面,分析了利用二维反演解释方法来逼近解释三维地质模型的适用性问题。分析结果表明:在异常体沿走向长度逐渐缩短的过程中,模型的三维特性逐渐增强,采用TM极化模式的二维反演结果基本保持不变,TE极化模式的二维反演结果逐渐产生畸变,表明TM极化模式对模型二维性的要求远远低于TE极化模式,TE/TM联合模式二维反演效果通常介于前两者之间,有时优于TM极化模式的二维反演结果。综合得出:一般条件下采用TM极化模式进行二维反演通常可以较好地重建原始模型,TE/TM联合二维反演结果在与TM极化模式反演结果整体电性特征相似的情况下,其对模型电阻率值的反演优于TM极化模式。

关键词: 大地电磁法 ; 极化模式 ; 三维模型 ; 二维反演

Abstract

Several 1D/3D and 2D/3D models were designed for numerical simulation. The authors analyzed the applicability of the three dimensional geological model by using the two-dimensional inversion interpretation method from two aspects, i.e., the difference between the model's 3D response and 2D response and the contrast of the results. Some conclusions have been reached: If the abnormal body is gradually shortened along the length of the strike, the model's three-dimensional characteristics gradually increase. The 2D inversion results using TM polarization mode remain basically unchanged, and the 2D inversion results of TE polarization mode gradually produce distortion, indicating that TM polarization mode has much lower 2D model requirements than TE polarization mode. The effect of 2D inversion of TE/TM mode is usually between the effect of the above two modes, and sometimes better than the two-dimensional inversion result of TM polarization mode. It is concluded that the 2D inversion using TM polarization mode under normal conditions can usually reconstruct original model well, and in the case that the overall electrical characteristics of TE/TM mode inversion results are similar to those of TM polarization mode, the model resistivity value of TE/TM mode inversion result is superior to that of the TM polarization mode.

Keywords: magnetotelluric ; polarization mode ; 3D model ; 2D inversion

PDF (6707KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

仇根根, 吕琴音, 彭炎, 裴发根. 大地电磁三维模型二维反演计算数值模拟分析. 物探与化探[J], 2018, 42(4): 791-797 doi:10.11720/wtyht.2018.1059

QIU Gen-Gen, LYU Qin-Yin, PENG Yan, PEN Fa-Gen. An analysis for MT 2D inversion to explain three-dimensional model. Geophysical and Geochemical Exploration[J], 2018, 42(4): 791-797 doi:10.11720/wtyht.2018.1059

0 引言

大地电磁法(MT)三维反演技术随着计算方法和计算机硬件的提升取得了飞速发展,实际勘探工作中,开展三维反演地质解释的案例也在逐渐增多[1,2,3,4,5],但在实际三维反演应用中还存在一系列问题[6],例如耗费大量计算时间和计算机内存,反演结果模型的分辨率低等,目前仍主要还是使用一维、二维反演计算手段。大地电磁二维反演计算的前提假设是地下电性结构是二维构造特征,然而实际地质环境是复杂多样,难以满足这一要求,通常认为在二维偏离度小于0.3~0.4的情况下可以近似作为二维模型处理[7,8,9,10]。常规大地电磁二维反演计算利用不同极化模式的数据可以得到多种不同模式的反演结果,各模式反演结果往往相差很大,给最终反演结果的选取与模型构造解释带来较大困难。

关于极化模式数据的选择,前人已经开展了不少研究工作。较早的研究者们计算了三维异常体在层状模型中的响应之后,认为对于浅部的三维异常体,使用TE极化模式易产生低阻假异常,而TM模式可以得到较好的反演效果[10,11]。Ledo等先后研究实测三维数据和一系列复杂的二维/三维体模型响应不同极化模式的二维反演结果,认为很难得出某一个模式是否优于其他模式[12,13]。胡祖志等研究了不同深度三维棱柱体的二维反演,认为TE/TM联合模式的反演效果相对较好[14]。Ogawa和Jones则分别通过对三维正演模型响应和实测三维数据的二维反演的研究指出,TM模式的反演无法发现某些特殊产状的低阻异常体,只有TE模式能够发现某些特殊产状的低阻异常体[15,16]。蔡军涛等研究了不同延伸长度三维棱柱体响应的二维反演,认为TM极化模式对于二维假设的要求较低,其单独反演要优于其他模式的反演或多模式联合反演[17]。董浩等对一系列的二维/三维正演模型进行实验计算,认为在地下为二维或近三维条件时,正演模型的主要结构都可以较好地被二维和三维反演解析出来,对于具有较强的三维结构的模型而言,各模式反演结果与原始模型仍然存在较大差异,其中TM+TP或TM模式的二维反演结果相对更接近原始模型[6]。从上面可以看出,在关于反演数据极化模式的选择方面国内外还是存在一定的分歧。目前,国内大多数人都主要倾向于TM模式的反演结果,在对观测剖面进行反演解释时,时常只依靠TM模式的反演结果而忽略其他极化模式的反演结果。为了进一步查明不同极化模式的反演规律,文中设计了多个1D/3D、2D/3D模型开展了数值模拟工作,从模型三维响应和二维响应的差异大小和反演结果对比两个方面进行分析。

1 数值模拟设计

文中数值模拟分析遵循从简单模型逐步过渡到复杂模型的分析过程。三维正演模型中,设计测线长度30 km,测点31个,测点水平间距1 km,沿东西方向布置。正反演计算使用频点45个,均匀分布在1 000~0.01 Hz频段范围内对数域中。在模型剖分方面,测点范围以内以1 km水平间距进行均匀剖分,以外按1.6比例系数往外递增,在垂向深度上,10 km范围以内以200 m网格进行均匀剖分,10 km以下按1.3比例系数往下递增;最终将模型网格离散化得到单元数为57×57×76的三维网格。模型三维正演计算采用三维交错网格有限差分计算程序,在三维正演结果加入2%的随机噪声再进行不同极化模式的二维反演计算,二维反演程序采用的是陈小斌开发的大地电磁可视化系统(MT-Pioneer),该反演软件在数据的编辑与管理、模型剖分和反演计算等方面具有一定的优势。二维反演计算使用的初始模型均为100 Ω·m的均匀半空间。受篇幅限制,文中只给出部分设计模型及其模拟结果。

2 均匀半空间中不同延伸长度低阻异常体

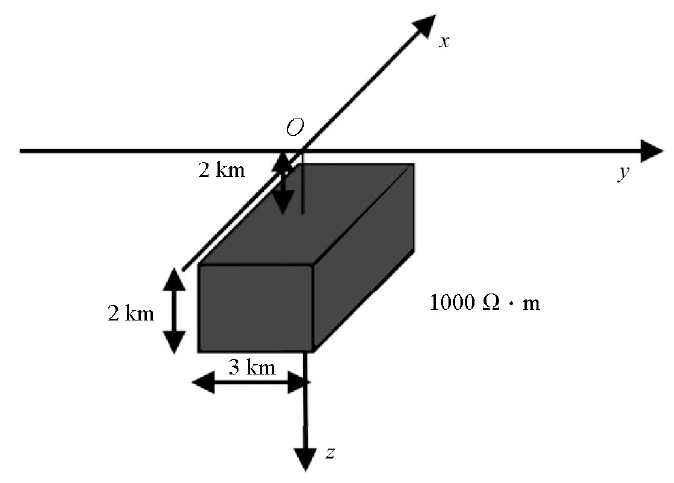

图1所示,设1 000 Ω·m的均匀半空间中存在一个低阻异常体,测线沿y方向(EW向)布置,异常体置于测线中段下方,高为2 km,宽为3 km,顶界面埋深为 2 km,沿着x走向方向不断的变换其延伸长度。将走向长度与宽度的比值定义为走向—倾向比,异常体沿x走向方向长度分别设为119、51、31、11、7、5、3 km,即走向—倾向比约为40∶1、17∶1、10∶1、4∶1、2.3∶1、1.6∶1、1∶1,研究均匀半空间中低阻异常体不同延伸长度变化对测线二维反演结果的影响。

图1

图1   均匀半空间中低阻异常体模型(Model01)

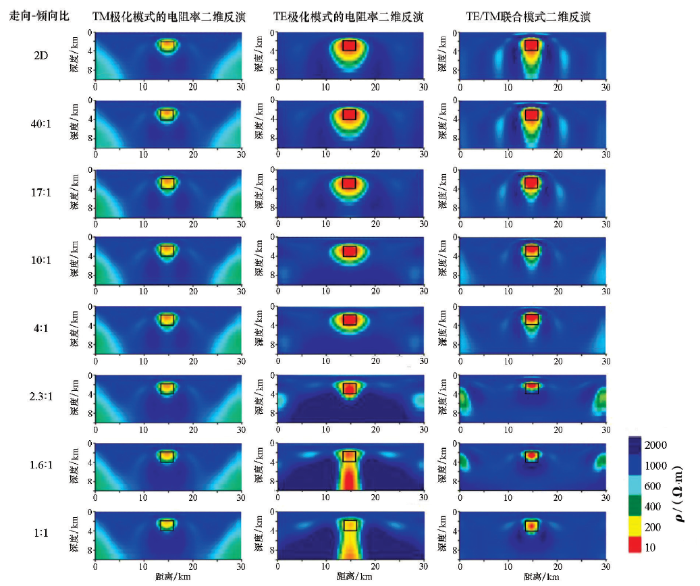

对模型Model01进行三维正演计算,在正演计算结果中加入2%随机噪声再进行不同极化模式二维反演计算,得到如图2所示的反演结果。按照测线的展布情况,此时三维xy极化模式相当于二维主轴方向的TE极化模式,yx极化模式相当于TM极化模式。在低阻异常体沿走向方向长度逐渐缩减的过程中,走向—倾向比逐渐降低,模型中低阻异常体从二维构造逐渐过渡到三维构造,模型三维体效应逐渐增强。反演结果中TM极化模式的电阻率二维反演结果基本保持不变,表现出TM极化模式的二维反演结果与异常体沿走向方向长度变化关联较小。而TE极化模式的电阻率二维反演结果随着走向—倾向比降低呈现出递变的特性,在走向—倾向比降低到1.6∶1时反演结果产生严重畸变,表现出TE极化模式的电阻率二维反演结果与异常体的走向长度影响关系较大。TE/TM联合模式对低阻异常体的二维反演效果通常介于前两者中间,能较好地反映出异常体的形态结构,其二维反演结果随着走向—倾向比降低呈现出一定的递变特征,整体表现出与异常体的走向—倾向比存在某种一定的影响关系。

图2

图2   Model01不同极化模式的电阻率二维反演结果

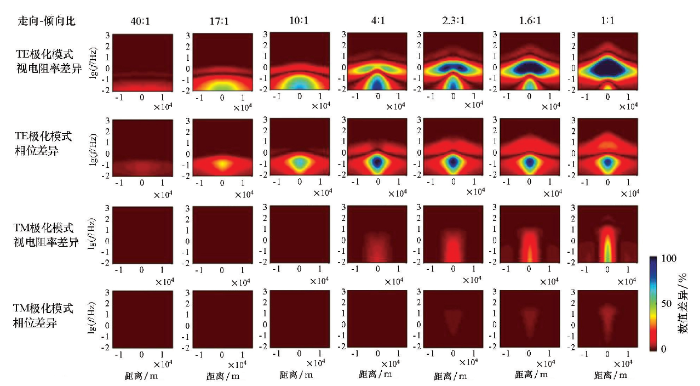

将模型三维响应与相对应的二维响应进行对比来分析不同极化模式的二维反演变化规律。图3是Model01模型测线的三维响应与对应的二维响应数据差异分布,可以看出,随着走向—倾向比的降低,TE极化模式的三维响应与二维响应数值差异逐渐变大且影响范围较宽,当走向—倾向比降低到1.6∶1时,差异分布图中出现大片区域相差100%以上。与TE极化模式形成对比,TM极化模式数据差异大小则基本不变或差异变化很小,且受影响的测点范围较窄,当走向—倾向比降低到1∶1时,差异分布图中仍只有一小束区域数值差异大小控制在40%以内,可见TM极化模式对模型的二维性要求要远远低于TE极化模式,采用TM极化模式数据进行二维反演相比采用TE模式数据更为可靠,更能拟合模型在该方向的正演数据。从二维反演效果来看,TM极化模式反演结果好于TE极化模式,TE/TM联合二维反演效果通常介于前两者之间。随着走向—倾向比继续降低,在确定模型的构造形态方面,联合模式反演结果优于单独TM极化模式的二维反演结果,但其反演结果稳定性弱于TM极化模式。

图3

图3   Model01三维模型响应与对应的二维模型响应视电阻率和相位差异分布


3 均匀半空间中低阻异常体与地面不同测线观测模型

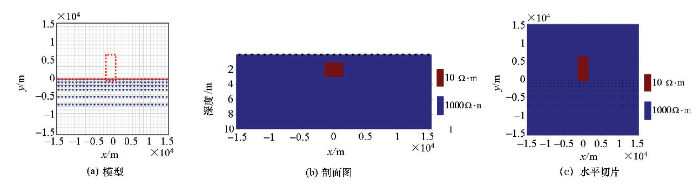

由于大地电磁法具有三维体积效应,地下异常体在地面上的电磁响应影响范围通常都表现出以异常体为中心一定区域范围内的异常区域。为了了解异常响应区域范围内异常体对地面不同测线二维反演的变化规律,设计一低阻异常体和地面多条测线模型进行数值模拟(Model02),如图4所示。低阻异常体视电阻率为10 Ω·m并置于1 000 Ω·m的均匀半空间中,异常体高2 km、宽3 km,顶界面埋深为1 km,沿着x方向长度为7 km,地面布置5条测线,测线y方向坐标分别为0、-1、-2、-3、-5、-7 km,其中0 km位置测线跨过异常体边缘上方,图4a为测线跨越异常体边缘的剖面,图4b为横越异常体的水平切片。通过对该模型进行三维正演和开展不同极化模式的二维反演计算来分析探讨低阻异常体模型对地面不同测线的二维反演变化规律。

图4

图4   均匀半空间中低阻异常体模型对地面不同测线影响规律数值模拟(Model02)

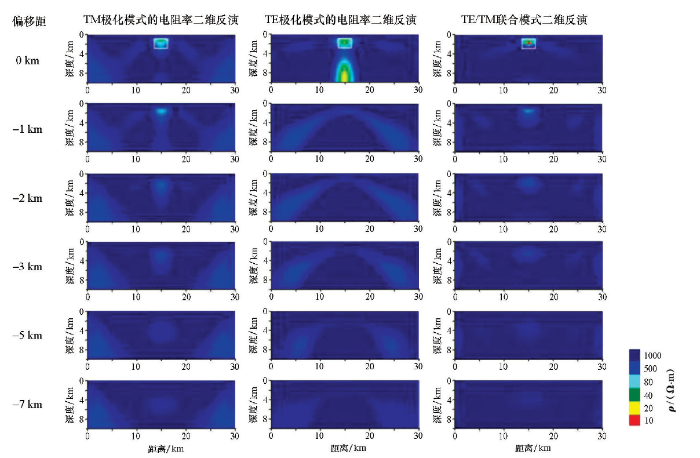

对Model02进行三维正演计算得到三维正演响应数据,在正演结果中加入2%随机噪声再进行不同极化模式的二维反演,得到如图5所示的二维反演结果。line1线位于异常体边界上方,从line1线的反演结果中可以看出,TE极化模式、TM极化模式和TE/TM联合反演对异常体反应均较好,但在TE极化模式二维反演结果中,异常体位置下方存在畸变。随着地面测线距离异常体位置逐渐变远,TM极化模式和TE/TM联合反演结果对异常体反应逐渐减弱,当距离异常体位置超出5 km时,反演结果对异常体反映消失。对于TE极化模式的二维反演结果而言,当测线位置从异常体边缘离开低阻异常体以后,反演结果对低阻异常体的反映立即消失,可见TE极化模式对测线下方低阻异常体的反应是灵敏的,这一明显特征可以作为在地下电性结构相对均匀条件下判断测线下方是否真正含有低阻异常体的一个重要标志。从不同极化模式的二维反演结果可以看出,TM极化模式的二维反演结果更趋于反演测线下方宏观电性特征。

图5

图5   Model02不同极化模式的电阻率二维反演结果


4 二维构造中高阻、低阻异常体不同延伸长度变化模型

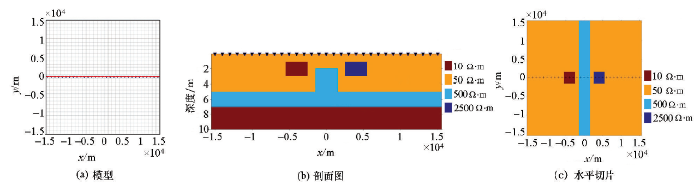

上述模型数值模拟都是基于异常体置于均匀半空间中进行,为了了解复杂模型条件下二维反演的变化规律,设计如图6所示的Model03,将一个简单低阻、简单高阻异常体置于二维构造中,模型浅层5 km以上为50 Ω·m中低阻的背景电性层;中层5~7 km深处为500 Ω·m的中高阻层,中高阻层在测线中段有一异常向上“凸型”构造,“凸起”构造宽3 km,顶界面埋深2 km;深部7 km以下为10 Ω·m水平低阻层。设计低阻异常体10 Ω·m和高阻异常体2 500 Ω·m位于50 Ω·m的背景岩层中,异常体高2 km、宽3 km,埋藏深度1 km,沿y方向走向长度分别设为119、51、31、11、7、5、3 km,即异常体走向—倾向比分别约为40∶1、17∶1、10∶1、4∶1、2.3∶1、1.6∶1、1∶1。改变异常体的走向长度,从模型三维响应与对应的二维模型响应差异大小和二维反演结果的合理性两方面进行分析。

图6

图6   二维介质中低阻、高阻异常体不同延伸长度变化模型(Model03)

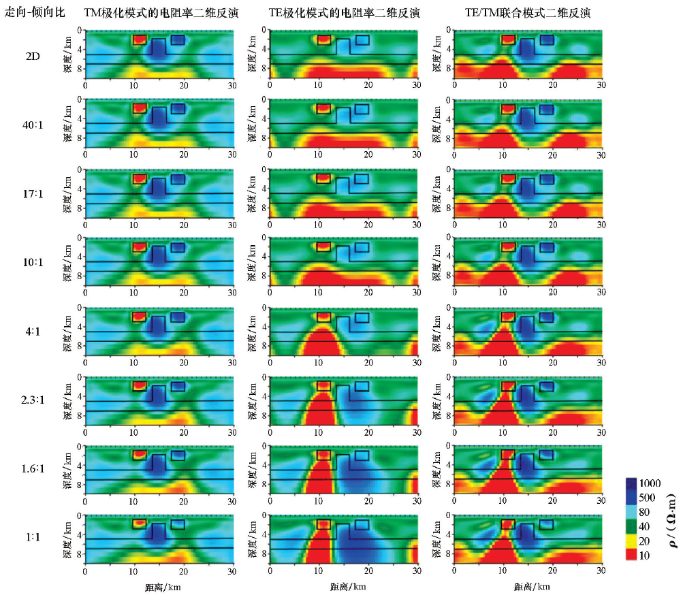

Model03经三维正演计算之后,在正演结果中加入2%随机噪声再进行不同极化模式二维反演计算,得到如图7所示的二维反演结果。可以看出,在异常体为2D模型条件下,TM极化模式二维反演结果在浅部对异常体的横向分辨率上稍优于TE极化模式,TE/TM联合反演则结合了前两者的优点,相比TE、TM单独反演而言更接近于理论模型。随着异常体走向—倾向比的降低,模型的三维性逐渐增强,TM极化模式的二维反演结果基本保持不变,对于TE极化模式而言,只有当异常体沿走向长度达到10∶1以上时才可以取得较好的二维反演效果;TE/TM联合反演由于使用了前两者数据,反演结果随着走向—倾向比的降低逐渐发生畸变。从反演结果拟合理论模型的程度来看,TE/TM联合反演对理论模型的反演效果处于良好状态,反演效果与TM极化模式反演效果基本相当。该模型的数值模拟结果同样表明,TM极化模式对模型二维性的要求相比TE极化模式远远要低,采用TM极化模式数据进行二维反演相比采用TE模式数据更为可靠,TE/TM联合反演效果通常介于前两者之间。

图7

图7   二维介质中高阻、低阻组合模型在不同延伸长度条件下的二维反演结果

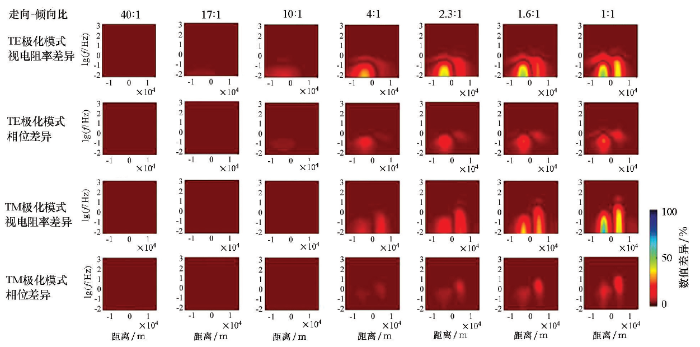

图8是Model03模型的三维响应与测线对应的二维响应数据差异分布。从数据差异分布图上可以看出,随着走向—倾向比降低,TE极化模式与TM极化模式三维模型响应与对应的二维响应数据差异逐渐增大,在异常体走向—倾向比相同情况下,TE极化模式的数据差异要远大于相应的TM极化模式,与前面模型数值模拟分析结果相同。

图8

图8   Model03的三维正演响应与二维正演响应视电阻率和相位差异分布


5 结论

文中只列出了部分模型的数值模拟结果,将上述低阻异常体改成高阻异常体,同样表现出相同的反演规律与特征。因此,通过不同模型数值模拟得出以下结论:

1)TM极化模式对模型二维性的要求相比TE极化模式远远要低,采用TM极化模式数据进行二维反演相比采用TE极化模式数据更为可靠。

2)TM极化模式的二维反演结果趋于反演测线下方及其旁侧附近区域的宏观电性特征,与TE极化模式相比更易受测线旁侧异常体的影响。

3)TM极化模式的二维反演结果较稳定,与剖面下方异常体在侧向方向不同的延伸长度关联影响较小,而TE极化模式与测线下方异常体在侧向方向不同的延伸长度影响关联较大,只有当走向—倾向比超过一定比例时才可以取得较好的反演结果,TE/TM联合反演效果通常介于前两者之间,在强二维构造条件下反演结果对电阻率值的反应优于TM极化模式。

4)在极化模式的选取方面,一般情况下,首选TM极化模式,其次是TE/TM联合反演,最后是TE极化模式。
