物探与化探, 2018, 42(4): 785-790 doi: 10.11720/wtyht.2018.1522

方法研究·信息处理·仪器研制

新型声学释放器控制电路的设计与制作

谢双文, 王猛, 李强, 孙然, 郭勇鑫, 彭湛

中国地质大学(北京) 地球物理与信息技术学院,北京 100083

The design of control circuit for new acoustic release transponder

XIE Shuang-Wen, WANG Meng, LI Qiang, SUN Ran, GUO Yong-Xin, PENG Zhan

School of Geophysics and Information,China University of Geosciences, Beijing 100083, China

责任编辑: 沈效群

收稿日期: 2017-12-18   修回日期: 2018-02-17   网络出版日期: 2018-08-05

基金资助: 中国地质调查局项目.  201100307
北京市2017年大学生创新创业项目B类教学实验室开放基金资助.

Received: 2017-12-18   Revised: 2018-02-17   Online: 2018-08-05

Fund supported: .  201100307
.

作者简介 About authors

谢双文(1996-),男,本科在读,测控技术与仪器专业。Email:18811009379@163.com

摘要

传统深海声学释放器存在体积大、重量大、成本高以及驱动机构动密封困难等问题,新型声学释放装置方案有望解决上述问题。研究中通过对比,确定采用无密封电磁铁提供释放过程所需的驱动力;设计了控制电路和机械结构,利用释放过程电磁螺管的电感变化,通过控制电路的一系列转换,回收反馈信息,实现了电磁铁控制接线的复用功能。经过联调测试,验证了整个方案的可行性。该装置相对于现有声学释放器除具有更小的体积和重量、更低的成本等优势外,结构更加精巧、易于控制,值得进一步研究,也将为下一步声学释放器整体封装和设计提供有用参考。

关键词: 新型声学释放装置方案 ; 无密封电磁铁 ; 控制电路 ; 电感变化 ; 反馈信息

Abstract

Traditional deep sea acoustic release transponder has many problems, such as large volume, heavy weight, high cost and difficult dynamic sealing of the driving mechanism. The new acoustic release device program is expected to solve these problems. By contrast, this article determines to use the no-sealing electromagnet to provide the driving force during the release process. A control circuit and mechanical structure were designed. Using the electromagnetic solenoid's inductance change during the release process, throughout a series of transformation of the control circuit, it can recycle the feedback information and realizes the multiplex function of the electromagnet control wires. Though the intermodulation test, the feasibility of the whole scheme is verified. Compared with the existing acoustic releaser, the device has more advantages such as smaller volume and weight, lower cost and other advantages. Meanwhile, the structure is more ingenious and easy to control and deserves further research, and will also provide a useful reference for overall packaging and design of acoustic release transponder.

Keywords: new acoustic release device program ; no-sealing electromagnet ; control circuit ; inductance change ; feedback information

PDF (2761KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

谢双文, 王猛, 李强, 孙然, 郭勇鑫, 彭湛. 新型声学释放器控制电路的设计与制作. 物探与化探[J], 2018, 42(4): 785-790 doi:10.11720/wtyht.2018.1522

XIE Shuang-Wen, WANG Meng, LI Qiang, SUN Ran, GUO Yong-Xin, PENG Zhan. The design of control circuit for new acoustic release transponder. Geophysical and Geochemical Exploration[J], 2018, 42(4): 785-790 doi:10.11720/wtyht.2018.1522

0 引言

深海声学释放器广泛应用于各种科研仪器实验和生产活动当中,用于释放和回收相关重要设备[1,2,3]。它是基于水声通信原理,接收和执行释放指令,发送反馈信息,实现深海环境下仪器回收的装置[3,4]

一个完整的声学释放器由水上机和水下机组成,水下机部分包括信号解调、驱动电路和机械释放装置等模块,其设计与制作是制备声学释放器的关键部分。传统声学释放器大多将机械释放装置置于水下机的承压密封舱内,这涉及到释放载荷、最大工作水深、可靠性和动密封等性能指标[5],由此带来了体积大、重量大、成本高、工作水深有限和可靠性低等一系列问题。另外,回收并发送释放过程的反馈信息,也是设计释放装置机械结构需要考虑的重点问题。我国每年都存在释放器不能释放的事例,需要机械手臂深入海底进行打捞回收。目前对于海洋反馈信息的收集大多采用传感器方案,且多数应用于浅海领域[6],对深海反馈信息的研究非常少。

为解决上述问题,本文采用新型声学释放装置方案,设计了新型声学释放器的控制电路和机械结构。整个装置满足既定释放功能的同时,提供释放过程的反馈信息,使其工作更加稳定可靠。

1 新型声学释放装置方案设计

新型声学释放器采用无密封的方式,直接将释放装置置于海水中,有效地减小了声学释放器的体积和重量,提高水深适应性[7,8],使整个装置更加简单灵巧。表1是拟研发的新型声学释放器与现有传统声学释放器的参数对比结果[8]

表1   传统声学释放装置同新型声学释放装置参数对比

产品释放载荷t工作水深km材质空气中重量kg水中重量kg尺寸(L×Φ)mm
OCEANO 5000.20.4316L6.52564×140
865-A512316L3325660×150
SYSAR 14614.24316L2520460×135
77101.26316L2217695×142
新型声学释放器
(释放装置)
1不限316L2.431.98170×100

新窗口打开| 下载CSV


声学释放器的机械驱动模块,目前广泛采用步进电机回旋旋转驱动的方式。而电机旋转轴运动过程中的动密封处理,是电机驱动的一项核心技术,涉及到加工材料和制造工艺等相关研究[4],对深海环境下的设计与制作要求较高。为解决电机旋转驱动的动密封难题,可采用电磁铁连杆驱动的方案。而对电磁式释放机构的可行性研究,已经由理论和实验初步验证[8,9]表2是两种驱动装置的性能对比。

表2   两种驱动装置的性能对比

释放时间/s引线数量/根提供的力/N成本稳定性水密性要求
电机驱动5~104/6<20
电磁铁驱动<1220~40极低极高极低

新窗口打开| 下载CSV


2 控制电路总体设计

本部分着重研究声学释放器整个水下机系统的控制电路,对水下机其他模块的设计与制作已超出本文所要讨论的范畴,在此不详细说明。为了便于对控制电路部分功能的设计和调试,选用iXBlue公司推出的AR8x1_OEM板(简称OEM板),作为新型声学释放器的信号解调模块。

通过控制电路的硬件设计,能够实现控制释放、反馈信息交互、电池电量检测、串口通信和JTAG程序下载烧录等功能;控制电路通过对OEM板外接引线进行读写操作,可实现控制电路与声学释放器水下系统的其他部分进行通信。

2.1 控制电路具体实施方案

控制电路采用低功耗电源管理和多电源供电的方式。控制电路收到有效指令后,打开相应模块的电源,执行相关功能;命令完成后,切断相关电源,使整个电路回到低功耗待机状态[10,11]。方案采用DC12V蓄电池作为整个装置的总电源,可直接供电给电磁释放装置;电源转换芯片RD5-12S03W将12 V电压转换为3.3 V供电给控制电路,选用MSP430单片机(MSP430G2553)作为主控芯片。MSP430系列单片机具有低功耗、片上资源丰富、性能稳定、处理能力强大及开发环境方便高效等优点,非常适合作为低功耗嵌入式系统的处理核心[11]

控制电路采用外部中断触发唤醒的方式,没有收到有效命令时,处于休眠状态;接收到有效命令后,唤醒控制电路工作。另外,OEM板与主控电路之间采用光耦隔离,避开了两输入端电压不同的影响,提高了电路的稳定性和抗干扰能力。图1是控制电路的结构框图,以下将对各部分详细说明。

图1

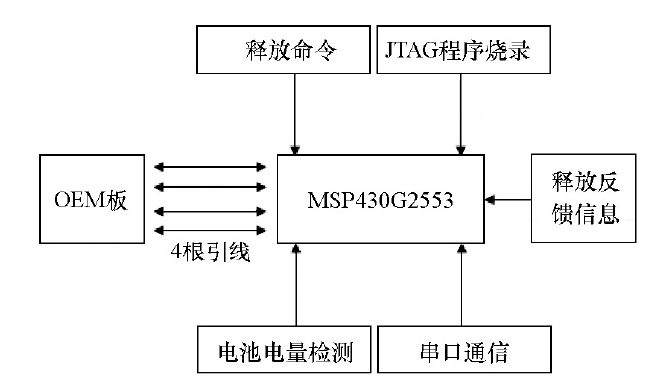

图1   控制电路总体结构框图


2.1.1 OEM板与MSP430单片机的连接部分

iXBlue公司推出的OEM板广泛应用于各类型号的声学释放器中,其稳定性与可靠性已经过大量实践验证。板上集成了DSP电路和发射变压器,能够捕捉深海环境下的微弱信号和发射FSK信号,从而实现与声学释放器水上机系统的通信。OEM板有4根外接线(红白、黑白、蓝白、绿白),控制电路通过对这4根外接线的读写来完成释放器的相关功能,图2为OEM板实物图。

图2

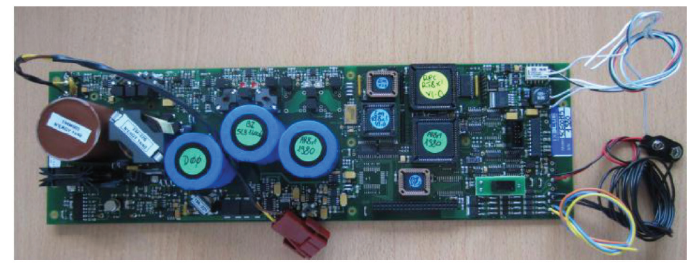

图2   OEM板实物图


有效释放命令来临时,红白和黑白引线之间产生6 V电压,通过光耦隔离,右边与单片机外接的引线置低电平。利用这个信号,可以编写程序,唤醒单片机进行工作。电路如图3所示。

图3

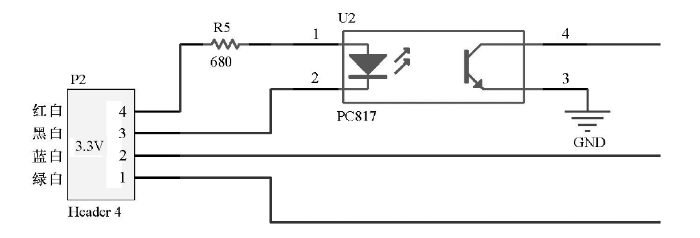

图3   OEM & MSP430接口电路


OEM板剩余的两根外接引线,蓝白是外部输入口,实现单片机对OEM板信息传递;绿白是内部输出口,实现OEM板对单片机信息传递。

2.1.2 控制电路释放部分

采用继电器驱动电磁铁,实现低电压对高电压的控制。当单片机收到有效的释放命令唤醒后,发送一个高电平信号,导通三极管,进而使继电器工作,接通电磁铁电源,执行释放命令。图4是这一部分的电路图,其中所加的二极管是防止继电器电源切断瞬间电流急剧变化造成对三极管的损坏。图5是整个释放控制程序的流程图。

图4

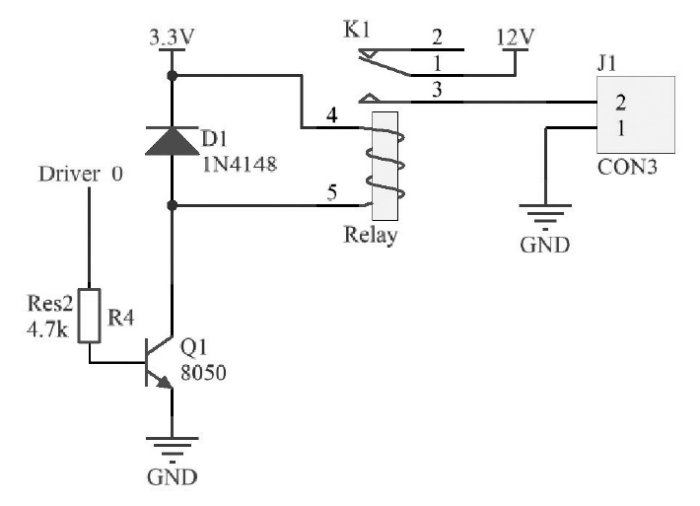

图4   电磁释放控制电路


图5

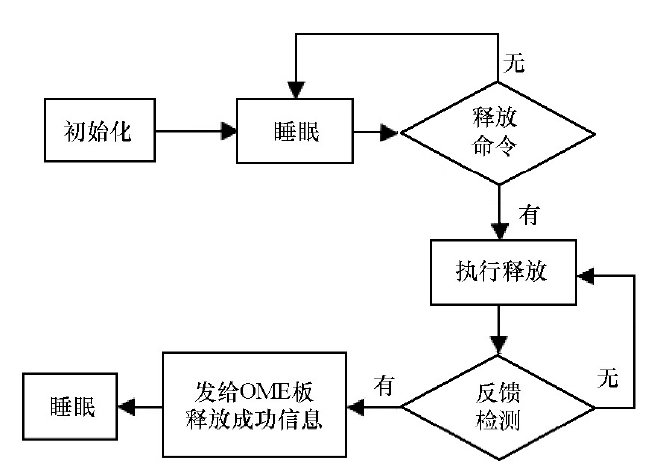

图5   释放控制电路程序框图


2.1.3 释放后反馈交互部分

MSP430单片机可以检测外部输入电压。选用ICL8038信号发生器产生正弦波信号,通过电磁驱动装置。由于信号发生器产生的信号带载能力较弱,通常采用信号发生与功率放大相结合的方式,来实现信号发生器功率输出要求[12]。释放前后,推动杆运动,电磁螺管线圈的电感发生变化,正弦信号通过线圈前后会发生波形和幅值变化(图6)。通过LM324芯片对信号适度放大处理,利用430单片机的定时器模块,采用捕获模式,计数外部输入脉冲个数。编程可设定最小计数值,消除外部干扰信号影响,达到收集反馈信息的目的。

图6

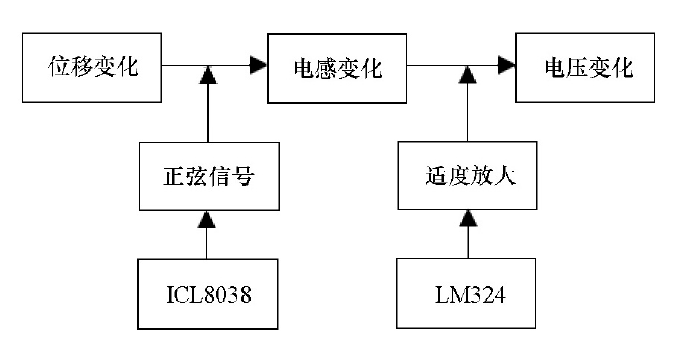

图6   反馈信息收集示意


2.1.4 电池剩余电量检测部分

采用分压12 V直流电源的方式,得到单片机模数转换(A/D)可以采样的电压。通过编写程序,预设电路工作的最低电压,当单片机检测到这个下限值时,发出预警信号,传送给OEM板。

另外,由于电池电量的检测需要定期进行,在单片机休眠期间,利用时钟电路,可定时唤醒单片机进行测量,避免了逻辑冲突问题。

2.1.5 控制电路调试通信部分

调试通信部分包括串口通信和JTAG程序烧录。串口通信采用异步UART通信模式,选择ACLK作为时钟源,这使得单片机在LPM3模式下仍然能够使用串口。选用MAX3232用做单片机与DB9接头之间的电压转换芯片。该部分为常规设计电路部分,不再赘述。

3 机械结构设计

利用SolidWorks三维机械设计软件,设计了如图7所示的机械释放装置。

图7

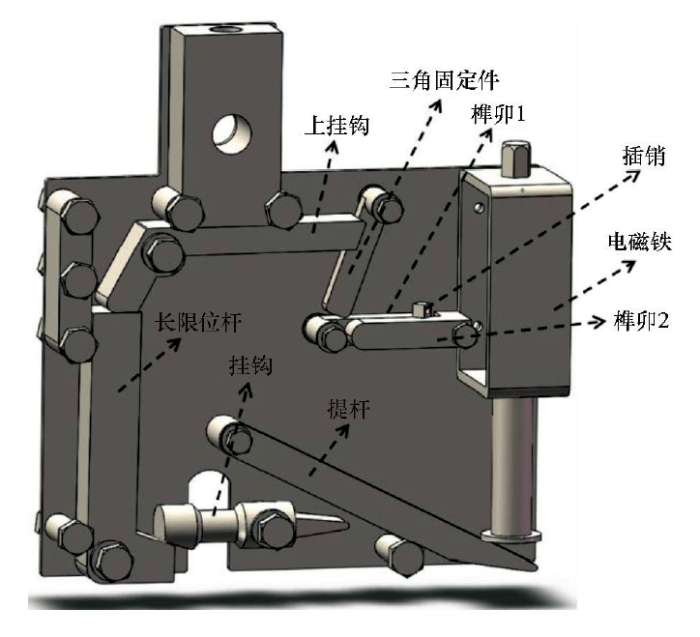

图7   电磁释放装置及螺管式电磁铁示意


选用DC12V直流螺管式电磁铁提供释放装置所需的驱动力,而对驱动力大小的研究与计算,已经由理论和实验验证[8,13]

电磁铁推动杆的顶部与插销上面的小孔采用软连接,载物悬挂于挂钩上。插销固定时,各部件相互钳制,使整个装置保持稳定。释放过程,电磁铁工作,带动插销向上运动脱离榫卯1和榫卯2的连接处;整个装置受到载物重力作用下,榫卯1和2自由转动,从而三角固定件可以旋转;上挂钩受自身重力向下旋转,从而长限位杆和挂钩可绕固定点转动,使得重物脱离挂钩,完成释放动作。

释放过程也可提供反馈信息,挂钩的旋转可带动提杆转动,从而卡在设计的卡槽中,固定电磁铁的推动杆。图8为释放后的设想情况。电磁铁中软铁芯的位移变化会产生较大的电感变化,改变电磁铁螺线的密绕方式可增大电感的线性输出范围,同时满足驱动力提供的要求[14]。通过电磁铁的控制引线,将电感变化信息传送到上述控制电路中的反馈电路,可实现反馈交互功能。

图8

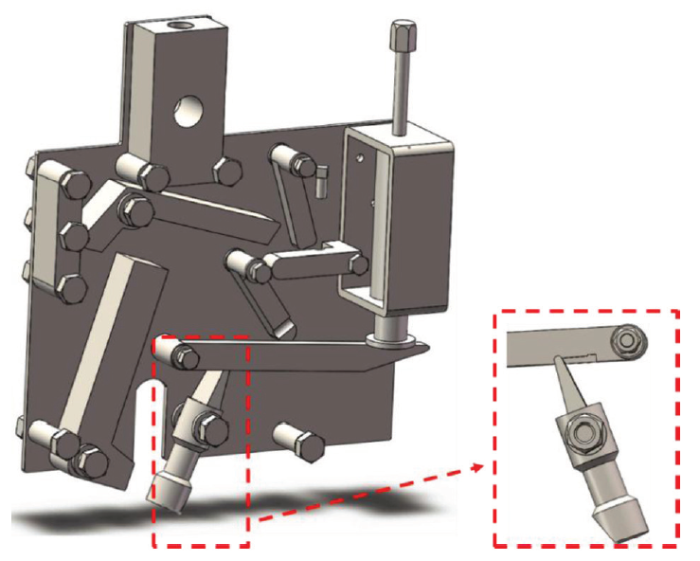

图8   设想释放过程


4 联调测试

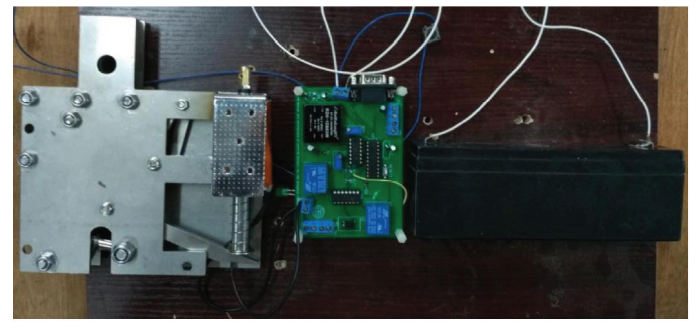

电路焊接完成并且各项功能调试成功后,将其与机械结构、DC12V直流电源连接在一起,进行联调实验,测试既定功能,实物图见图9

图9

图9   电路与机械结构


实验时,为避免电路故障,应首先连接电磁铁和OEM板的引线,最后连接电源接线。通过外接万用表,连接电池与控制电路的电源输入引线,来检测电流。预先检测电池的初始电压,从而可以计算功耗。OEM板外接引线是单片机的外部中断唤醒接口,也可通过外接接地开关来模拟这个信号。本文实验时就是采用模拟外部中断信号的方式。经过多次测试,得到控制电路的各项性能指标如下表所示。

表3   电路具体性能指标

电源/V待机电流/A待机功耗/W瞬时工作电流/A瞬时工作功耗/W
13.070.0871.146.1580.20

新窗口打开| 下载CSV

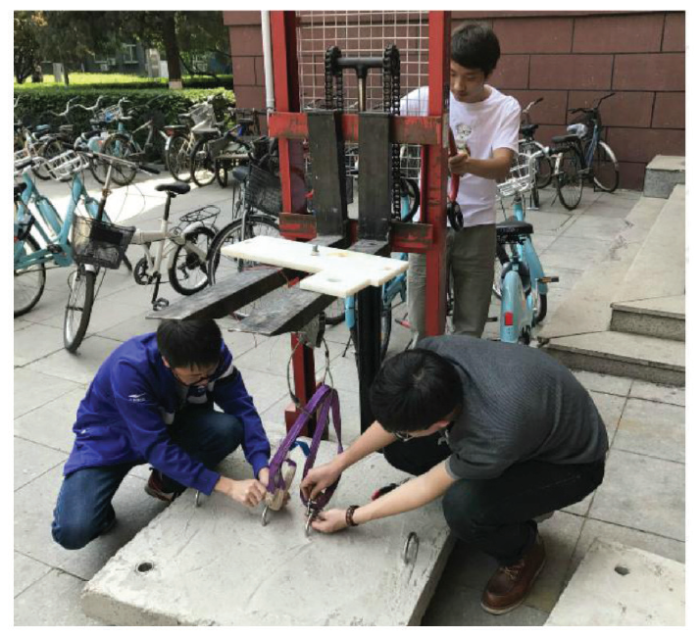

室外的重物悬挂实验表明,设计的机械结构在悬挂200 kg重物条件下,经过多次测试,均能成功释放;同时,控制电路板上显示释放成功信号,实现了反馈交互功能,能够满足设计要求。 图10展示了实验过程。

图10

图10   机械结构载物实验


5 结论

新型声学释放器采用无密封的方式,有效地解决了现有声学释放器存在的体积大、重量大、成本高及动密封困难等问题。选用直流螺管式电磁铁提供声学释放器所需的驱动力,使其结构更加简单,易于控制且稳定可靠。

利用释放过程中电磁铁螺管线圈的电感变化,通过控制电路的一系列转换,可检测释放过程的反馈信息,实现了电磁铁控制接线的复用功能。

该装置相对于现有声学释放器除具有体积、 成本和重量等优势外,结构更加精巧,同时能够回收释放过程的反馈信息,值得深入研究和优化。可为进一步的声学释放器整体封装和设计,完成全深海的声学释放功能,提供有用参考。
