人机交互和全自动层析静校正技术的应用效果对比分析

杨城增, 蒋红志, 冯永强, 杜春江

中石化华北油气分公司 勘探开发研究院,河南 郑州 466100

A comparative study of the application effect of man-machine interactive and automatic tomographic inversion statistic correction

YANG Cheng-Zeng, JIANG Hong-Zhi, FENG Yong-Qiang, DU Chun-Jiang

Exploration and Development Research Institute,North China Branch of SINOPEC,Zhengzhou 466100,China

责任编辑: 叶佩

收稿日期: 2017-10-18   修回日期: 2018-04-26   网络出版日期: 2018-08-05

基金资助: 国家科技重大专项“低丰度致密低渗油气藏开发关键技术”.  2016ZX05048

Received: 2017-10-18   Revised: 2018-04-26   Online: 2018-08-05

Fund supported: .  2016ZX05048

作者简介 About authors

杨城增(1986-),助理研究员,硕士毕业于中国地质大学(北京),主要从事油气地震资料处理的生产和方法研究工作。Email:wosa144@163.com 。

摘要

复杂地表区地表起伏大,表层低速带横向变化大,静校正是此类地区地震资料处理的关键和难点。层析静校正方法利用地震初至波射线的走时和路径反演介质速度结构,因不受地表及近地表结构纵横向变化的约束等优势在地震资料处理领域得到广泛应用。笔者针对人机交互和全自动层析静校正技术做了概要描述,并给出了两种技术的实现过程,结合鄂尔多斯北部工区的实际资料,开展初至拾取、反演模型、静校正量、反射波剩余量、叠加剖面、闭合误差和长波长静校正等应用效果的对比研究,论述两者在静校正应用效果上的优缺点和差异,为地震资料处理选择实用高效的静校正技术提供依据。

关键词： 层析反演 ; 人机交互层析静校正 ; 全自动层析静校正 ; 速度模型 ; 长波长静校正

Abstract

Due to the violent surface fluctuation and the lateral variation of the low velocity layer,the static correction is the key and difficult part of seismic data processing in such areas.The method of tomographic static correction is widely used in the field of seismic data processing by using the travel time and path of the first arrival wave to build the medium velocity structure,which is not restricted by vertical and horizontal changes of the near surface structure and the surface.This paper gives a brief description of the technology of man-machine interaction and automatic tomography,and describes the realization process of the two technologies.Combined with the actual data of the northern Ordos area,the authors carried out a comparative study of the application effect about seven indicators,i.e.,the first arrival wave picking,inversion model,the static correction,the residual static of reflected wave,the profile,the closed error and the long-wavelength static correction.The differences between the two technologies are explained, which provides the basis for selecting the practical and efficient static correction technologies for seismic data processing.

Keywords： tomography inversion ; man-machine interaction tomography ; automatic tomography ; velocity model ; long-wavelength static correction

PDF (12859KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

杨城增, 蒋红志, 冯永强, 杜春江. 人机交互和全自动层析静校正技术的应用效果对比分析. 物探与化探[J], 2018, 42(4): 745-752 doi:10.11720/wtyht.2018.1473

YANG Cheng-Zeng, JIANG Hong-Zhi, FENG Yong-Qiang, DU Chun-Jiang. A comparative study of the application effect of man-machine interactive and automatic tomographic inversion statistic correction. Geophysical and Geochemical Exploration[J], 2018, 42(4): 745-752 doi:10.11720/wtyht.2018.1473

0 前言

在地震资料处理中,静校正是很重要的一个环节。复杂探区地表起伏大,表层低降速带横向变化大,对地震数据叠加剖面的成像质量、信噪比和分辨率有重要影响,静校正是此类地区地震资料处理的关键和难点。陆地地震资料中普遍存在静校正问题,必须对地震原始数据进行静校正处理[1,2,3,4,5,6]。假设观测面是一个平面,炮点和接收点在一条直线上,而且地下介质是均匀的,则反射波时距曲线是一条双曲线;但实际野外观测时,观测面是起伏不平的,而且地下介质不均匀,观测到的时距曲线是一条畸变的曲线,这样就造成动校正后记录道之间存在时差,导致多次覆盖的叠加效果变差[3,4,5,6,7,8,9,10]。因此,必须进行激发和接收条件变化所引起的时差校正,该时差只与空间位置有关,与时间无关。

静校正量分为短波长高频分量和长波长低频分量[11,12,13,14,15,16,17]。短波长高频分量是由地形、低速带局部变化剧烈及观测误差所引起的时差,在一个排列内或一个共深度点道集内随机出现的,使动校后的共中心点道集无法同相叠加,导致叠加剖面质量降低。长波长低频分量是由低速带在大于一个排列长度的大范围内变化所引起的时差,长波长静校正在同一共中心点叠加道之间不产生明显的时差,对叠加效果影响不大,但容易造成时间域构造假象,从而导致错误的构造解释结果[18,19,20,21,22,23,24,25]。

静校正方法大致可分成一次静校正和剩余静校正两大类。一类是一次静校正方法有高程法静校正、模型法静校正、沙丘曲线法、折射法静校正、转换波静校正、层析反演法静校正、约束层析静校正以及建模和层析算法优化的各种静校正等;另一类是剩余静校正方法,主要有基于初至时间的多域统计剩余静校正、基于模型道的反射剩余静校正、分频迭代剩余静校正、全局寻优剩余静校正等[14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37]。随着静校正方法技术研究的深入,层析反演静校正方法被大多数地震资料处理人员采用,而层析反演静校正又分为人机交互技术和全自动层析反演技术,如何在生产中选择适用、高效、高质量的层析反演静校正技术就需要认真研究。

在明确层析反演算法和两种技术实现过程的基础上,从初至拾取、反演模型、静校正量、反射波剩余量、叠加剖面、闭合误差和长波长静校正这7项指标,分析、对比、评价两种技术的静校正效果及差异,为选择实用高效的地震资料静校正处理技术提供依据。

1 层析反演方法原理

层析反演静校正技术是一种利用地震初至进行近地表速度反演的方法。广义地讲,反演的目的在于依据模型和实际数据之间的关系,利用观测数据反推模型。在层析反演中,将地质模型假设由离散速度单元组成,每个单元的速度是常速,不同单元的速度不同,初至时间是模型单元和模型慢度的乘积。由于层析反演常常是欠定的,没有准确解,只能求它的最优解。目前层析反演采用正交分解最小二乘算法,该算法占用内存较小、速度适中、收敛快且结果稳定,通过迭代就可以获得稳定的最小均方误差解。首先给定一个初始的速度模型,通过射线追踪计算初至时间,该时间与实际记录旅行时的差被用来计算速度模型的修正量;模型修改后,再计算基于新的速度模型的初至旅行时;这个过程经过多次迭代后,当新模型正演旅行时和实际观测走时残差减小并达到给定精度时,则可近似地认为得到了最终的速度分布。层析反演包括5个步骤:①初至拾取;②给定初始速度模型进行射线追踪;③正演得到每一道的射线路径和理论走时;④计算记录旅行时和基于当前速度模型的初至时间的差;⑤通过迭代,计算模型的修正量。

假设地震波从任意一个源点S到任意一个接收点R的旅行时为t(S,R),介质的慢度分布为s(x,y,z),传播路径为L,那么旅行时可写为:

t(S,R)=∫s(x,y,z)dl。

因为传播路径l随介质的速度分布变化而变化,路径l是一曲线,因此式(1)是曲线积分,dl是弧长微元。层析反演时,我们仅知道旅行时t,式(1)中s(x,y,z)和l都是未知的。这实际上为一个非线性反演问题。

现在把反演区域的慢度离散化,假如离散化后的单元个数为N。每个单元慢度为一对应常数记为s1,s2,…,sN,这样,根据式(1)第i条射线的旅行时表示为:

ti=∑j=1Naijsj,

式中,aij是第i条射线穿过第j个网格单元的长度。当有大量射线(如M条射线)穿过反演区域时,根据式(2)就可以得到关于未知量S的M个方程(i=1,2,…,M), M个方程组合成一线性方程组为:

AS=T。

式中,A=(aij)M×N称作距离矩阵,T=(t1t2…tM)T为旅行时列向量,即接收器得到的初至旅行时,S=(s1s2…sN)T为慢度列向量。从形式上看,通过求解式(3)就可以得到离散慢度分布,从而实现射线覆盖区域的速度场反演值。但实际上,矩阵A是由S确定的,S是未知的,因此S不可能从式(3)直接获得。解决的方法是通过不断迭代,逐渐逼近正确的慢度值,迭代过程步骤如下:

1)n=0,假设一个初始的慢度分布为 S(n)的模型;

2)对S(n)模型射线追踪,获得S(n)模型的旅行时T(n)和Jacob矩阵A(n);

3)求解,获得慢度修正量ΔS(n):

A(n)ΔS(n)=ΔT(n),

式中,ΔT(n)=T-T(n),T为实际拾取的旅行时列向量;

4)S(n+1)=S(n)+ΔS(n),n=n+1;

重复1)~4),直到‖ΔT(n)‖<ε停止迭代,其中ε为最小均方误差;这时,就认为S(n)已非常逼近真实慢度S,因此,把S(n)作为层析反演结果。

2 人机交互和全自动层析反演静校正的实现流程

图1是人机交互和全自动层析反演静校正的实现流程。为了检验人机交互与全自动层析反演两种技术的优劣,通过分析和对比初至拾取、反演模型、静校正量、反射波剩余量、叠加剖面、闭合误差和长波长静校正等方面静校正效果差异,明确它们在静校正应用效果方面的优缺点,以便为优化选择地震资料静校正处理技术提供指导。

图1

新窗口打开| 下载原图ZIP| 生成PPT

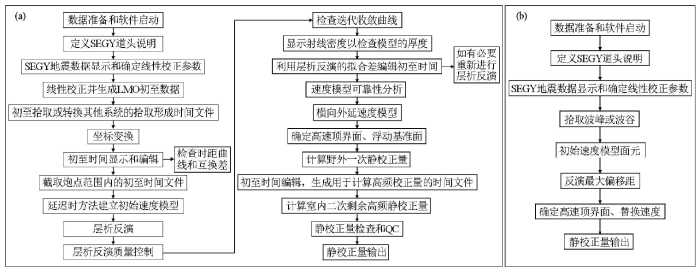

图1   两种层析反演静校正技术实现流程

a—人机交互层析反演静校正;b—全自动层析反演静校正


3 应用效果评价

针对鄂尔多斯北部地区,评价人机交互与全自动层析反演静校正的应用效果,为该区静校正技术的选择提供有效的帮助和选择依据。

鄂尔多斯盆地北部探区是典型的冲沟——丘陵地形,常年受雨水冲刷,形成的沟谷呈树枝状,地表起伏较大,地表高程在1 270~1 575 m之间,局部高差在几十米到上百米;表层疏松黄土、沙土覆盖厚,部分地区红砂岩出露,植被密集,近地表纵横向速度变化剧烈。由于地表条件复杂,地震勘探资料采集难度大,对资料品质产生较大影响。同时,给地震资料处理带来了静校正、噪声压制、振幅和频率一致性等难题。为了研究不同静校正技术在该区的应用效果。

3.1 初至拾取

初至拾取采用的算法是能比法。该算法科学、先进、合理,主要是通过线性校正文件进行初至拾取,再通过坐标转换得到初至波旅行时数据文件。图2是两种技术的初至拾取效果,横坐标为炮点和检波点的相对位置,纵坐标为初至旅行时。由于本区的资料信噪比高,初至清晰,两者拾取质量均较好,初至的高低速过渡带十分明显,近远偏移距拐点清晰,检波点的初至一致性较好;两者初至拾取的主要差别是在人机交互技术的手动修改精度相对高,飞点少,全自动技术“飞点”多,在初至编辑中,可以删除这些飞点。因此,对于后续的层析反演来说,两者的初至拾取效果相当。

图2

新窗口打开| 下载原图ZIP| 生成PPT

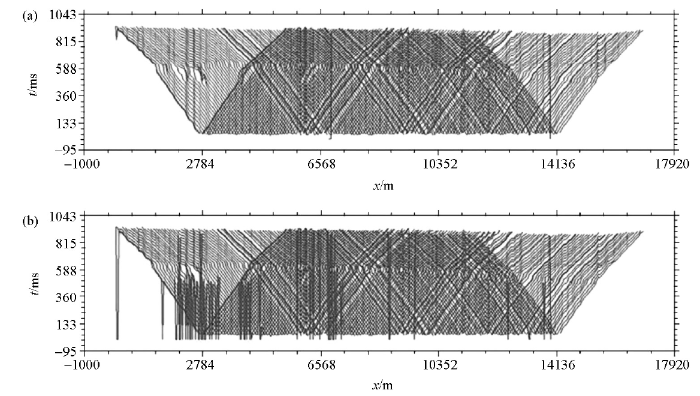

图2   初至拾取效果

a—人机交互技术;b—全自动技术


3.2 反演模型

对旅行时数据进行编辑,依据拐点建立初始速度模型,进行层析反演和延拓,得到拟合初至时间的近地表延拓速度模型,见图3。横坐标为测线的相对位置和长度,纵坐标为深度,彩色代表速度变化,两条黑色竖线之间代表反演范围,两条黑色竖线外侧代表延拓范围。从图3中可以看出,人机交互技术的反演模型精度低,全自动技术的反演模型精度高,模型分层清晰;两种技术反演的最低速度分别为1 631 m/s和1 651 m/s,相差20 m/s;两者延拓模型的左侧近地表速度差异不大,但人机交互技术的延拓模型右侧近地表速度明显高于相邻位置,全自动技术的右侧模型延续了相邻的低速层,图3中黑色椭圆框所示。本工区采用2 800 m/s的常速作为高速顶界面,见图3横向黑色弯线,人机交互反演高速顶界面横向变化起伏大,延拓区域出现起伏,全自动反演高速顶界面横向变化相对稳定,延拓相对连续;在反演模型深层高速的稳定性方面,人机交互反演结果深层高速纵横向变化大,全自动反演模型的高速相对均匀;因此,两者在近地表低速反演效果相当;在模型精度、表层速度延拓、高速顶界面和深层速度稳定性方面,全自动反演优于人机交互反演。

图3

新窗口打开| 下载原图ZIP| 生成PPT

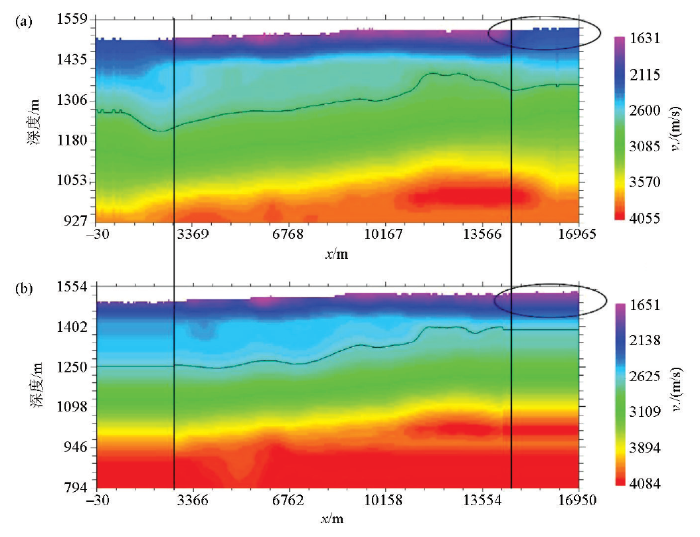

图3   层析反演延拓速度模型

a—人机交互技术;b—全自动技术


3.3 静校正量

在反演模型延拓和确定高速顶界面的基础上,计算基准面量和初至统计剩余量,两者之和为静校正量。两种技术得到的静校正量如图4所示,红色折线为炮点量,蓝色折线为检波点量,横坐标为测线的相对位置和长度,纵坐标为校正量。由图4看出,人机交互层析静校正量范围为-105~-65 ms,全自动层析静校正量范围为-102~-64 ms,两者范围几乎一致;在红色折线范围内,人机交互技术的炮点量左端变化趋势要陡于全自动技术的变化,如图4黑色圈所示;在蓝色折线范围内,人机交互技术的检波点量左端变化趋势也陡于全自动技术的变化,如图4红色方框所示;因此,两种技术得到的静校正量的变化范围一致,在左侧段差异较大,与人机交互技术相比,全自动技术静校正量变化趋势较小,长波长静校正问题解决更彻底。

图4

新窗口打开| 下载原图ZIP| 生成PPT

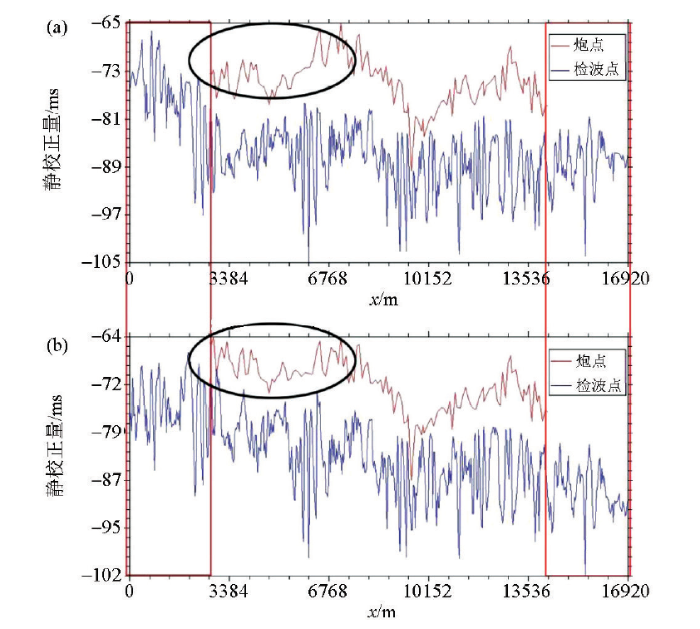

图4   静校正量

a—人机交互技术;b—全自动技术


3.4 反射波剩余量

在经过相同的噪声压制、反褶积、切除和速度分析等处理后,得到叠加剖面;把信噪比高、连续性好的层位作为模型道,采用统计互相关算法,得到两种技术的反射波剩余静校正量,如图5。人机交互层析的炮点和检波点剩余量变化范围为-8~7 ms,变化趋势相对较大,相对发散,而全自动层析的炮点和检波点剩余量变化范围为-8~1 ms,变化趋势相对稳定,相对收敛;同时,两种技术的剩余量边界变化趋势有差异,见图5红色方框内。由于剩余静校正量与静校正量有直接关系,因此,全自动技术的剩余量相对小且收敛,变化趋势要缓于人机交互技术。

图5

新窗口打开| 下载原图ZIP| 生成PPT

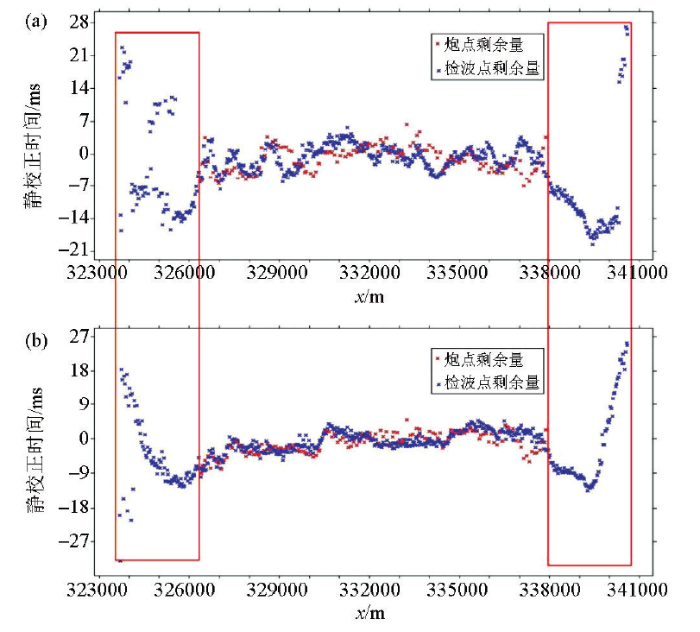

图5   反射波剩余量

a—人机交互技术;b—全自动技术


3.5 叠加剖面

应用反射波剩余静校正量后得到两种技术的最终叠加剖面,见图6,通过叠加剖面对比,来确定静校正效果。由两者剖面看出,整体形态一致,同相轴连续性都较好,但人机交互技术的叠加剖面浅层左侧出现下拉,全自动技术的叠加剖面左侧同相轴较平缓,图6中红色圈所示;在深部标志层部位,红色直线为标识线,人机交互技术的标志层起伏大,全自动技术的标志层起伏低,如黄框所示。因此,两种静校正技术的叠加剖面形态基本相似,而全自动技术的同相轴起伏更加合理。

图6

新窗口打开| 下载原图ZIP| 生成PPT

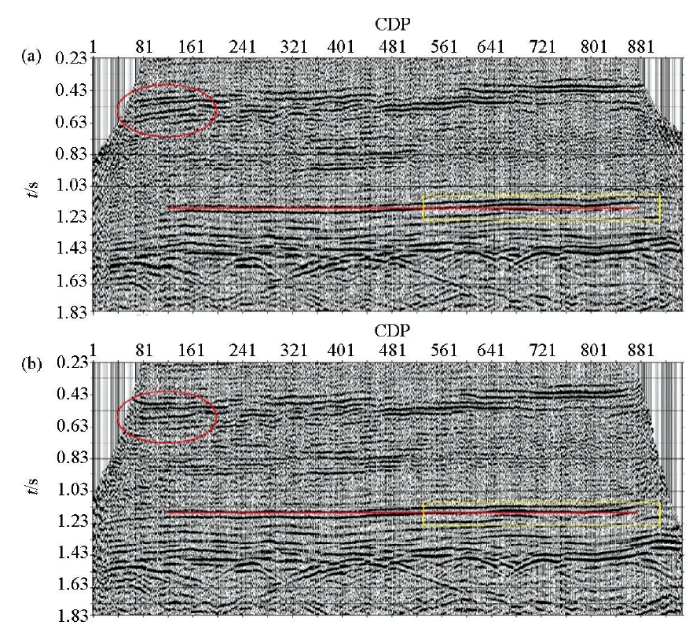

图6   叠加剖面

a—人机交互技术;b—全自动技术


3.6 闭合误差

闭合误差是衡量二维静校正效果的重要指标,选择任意两条测线,分析研究两种技术的有效性。图7是两种技术的闭合误差对比,人机交互的闭合位置同相轴明显错断,闭合误差大于10 ms;全自动的闭合位置同相轴连接性好,闭合误差小于3 ms,如图红色圈所示。在闭合误差方面,全自动技术的闭合精度高于人机交互技术。

图7

新窗口打开| 下载原图ZIP| 生成PPT

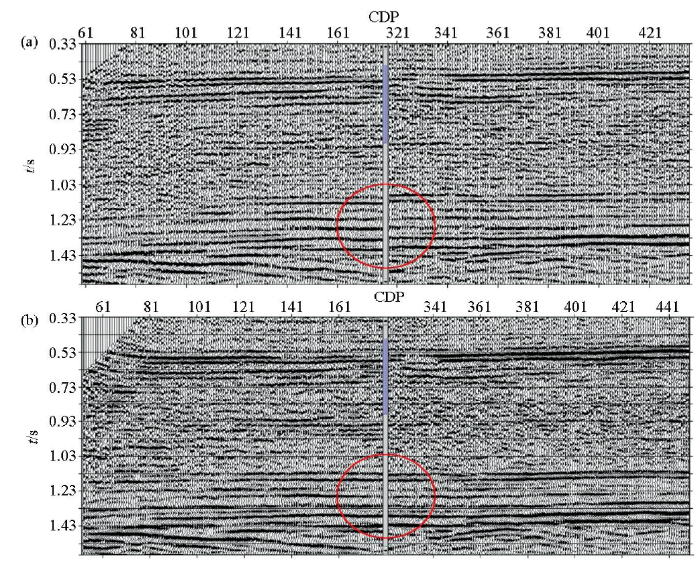

图7   闭合误差

a—人机交互技术;b—全自动技术


3.7 长波长静校正效果

长波长静校正是检验静校正效果的另一项重要指标。利用分偏移距叠加剖面形态的一致性来分析是否存在长波长静校正问题,图8分别是人机交互和全自动层析反演的近、远偏移距叠加剖面,近偏移距范围为0~1 400 m,远偏移距范围为1 400~2 730 m。由图8可以看出,人机交互技术得到的远、近偏移距叠加剖面形态存在两处明显差异,红色圈和黄色圈所示,说明在此位置存在长波长静校正问题;全自动技术得到的远、近偏移距叠加剖面形态也存在两处明显差异,红色圈和黄色圈,说明在此位置仍然存在长波长静校正问题。因此,在长波长静校正效果方面,两种技术的长波长静校正效果相当。

图8

新窗口打开| 下载原图ZIP| 生成PPT

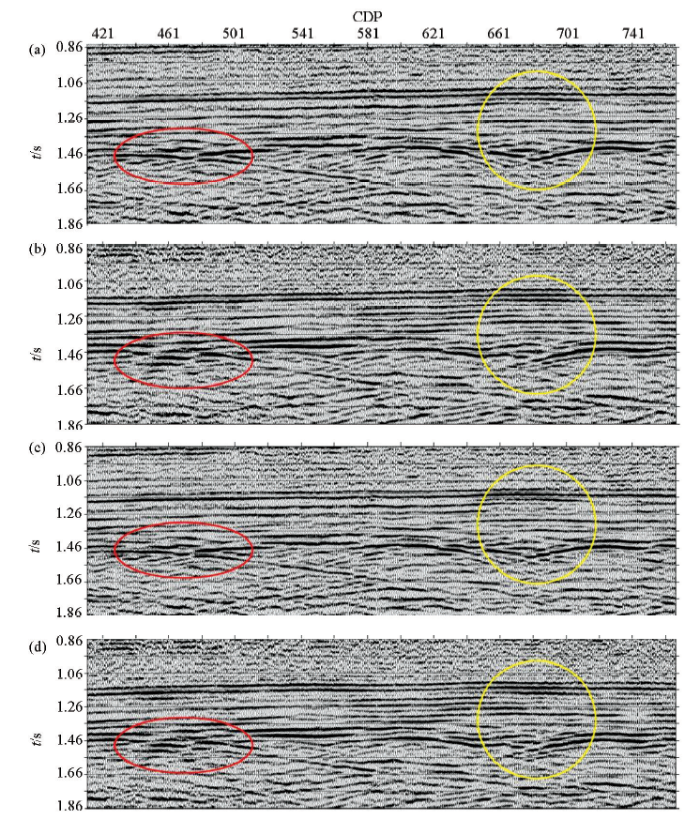

图8   分偏移距叠加剖面

a—人机交互技术的近偏移距叠加;b—人机交互技术的远偏移距叠加;c—全自动技术的近偏移距叠加;d—全自动技术的远偏移距叠加


4 结论

1)通过上述7项指标的对比评价,全自动层析在模型精度、高速顶界面和深层速度稳定性、静校正量变化趋势、残余的反射波剩余量、同相轴起伏和闭合误差方面要优于人机交互层析静校正;在初至拾取和长波长静校正效果方面,两者效果相当。

2)全自动层析反演仅能用于二维资料,在二维老资料多线批处理中节省大量时间和精力,效率大幅提高;而人机交互层析已经普遍应用于二维、三维地震资料。

3)对于高信噪比、初至清晰的二维地震资料,可以采用全自动层析反演静校正技术;对于信噪比低、初至模糊或看不清的二维探区,可以采用“两者结合,多次迭代”的思路。
